Tipo de producto	Pórtico de escalada con túnel y plataforma
Marca	Little Tikes
Modelo	Activity Quest Climber 400Z
Edad recomendada	2 a 5 años
Capacidad máxima	6 niños simultáneamente
Peso máximo por niño	45 kg
Dimensiones del espacio de seguridad requerido	5,8 m x 7,3 m (19 pies x 24 pies)
Altura máxima de caída	1,5 m (5 pies)
Materiales principales	Plástico moldeado, acero (piezas de anclaje)
Requiere anclaje al suelo	Sí, obligatorio (hormigón y cables de acero)
Superficie de protección requerida	Sí, espesor mínimo de 15 cm (paneles de partículas, astillas, arena o gravilla fina)
Temperatura de uso exterior	Superior a -18 °C (0 °F)
Funciones principales	Escalada, deslizamiento (si aplica), túnel, plataforma de observación
Montaje	Reservado para adultos, herramientas no incluidas (destornillador, llave)
Mantenimiento corriente	Revisar pernos y anclajes dos veces al mes, reemplazar piezas desgastadas
Piezas de repuesto	Disponibles a través del fabricante (1-800-321-0183)
Garantía (uso comercial/guardería)	3 meses piezas y mano de obra
Normas de seguridad	CPSC, ASTM F1487
País de fabricación	No especificado (fabricado por Little Tikes, EE. UU.)

Preguntas frecuentes - Activity Quest Climber 400Z Little Tikes

¿Cómo ensamblar el pórtico Activity Quest Climber 400Z?

El montaje debe ser realizado únicamente por un adulto. Siga los pasos 1 a 14 del manual. Utilice las herramientas indicadas (no incluidas). Asegúrese de bloquear bien las piezas deslizándolas y presionando hacia abajo.

¿Qué tipo de superficie de protección debo usar debajo del pórtico?

Utilice materiales que absorban impactos como paneles de partículas (espesor 15 cm), astillas de madera (15 cm), arena fina (23 cm) o gravilla fina (15 cm). La superficie debe extenderse al menos 1,8 m alrededor de la estructura.

¿Cómo anclar el pórtico al suelo?

Cave agujeros de 20 cm de profundidad, coloque los anclajes debajo de los agujeros de anclaje del producto, atorníllelos, luego vierta hormigón sobre 15 cm. Rellene el resto con tierra compactada.

¿Cuál es el peso máximo por niño?

El peso máximo por niño es de 45 kg. El pórtico puede albergar hasta 6 niños simultáneamente.

¿A partir de qué edad pueden usar este pórtico los niños?

Este producto está diseñado para niños de 2 a 5 años. No apto para niños más pequeños o mayores.

¿Es necesario supervisar a los niños mientras juegan?

Sí, se recomienda supervisión constante por un adulto para evitar accidentes. Nunca deje a un niño sin supervisión.

¿Cómo mantener el pórtico?

Revise los pernos, piezas de anclaje y cubrepernos dos veces al mes. Inspeccione las calcomanías de advertencia. Reemplace inmediatamente cualquier pieza dañada. Al inicio de la temporada, realice una inspección completa.

¿Puedo usar el pórtico en clima frío?

No usar por debajo de -18 °C. El plástico puede volverse quebradizo a bajas temperaturas.

¿Cómo obtener piezas de repuesto?

Llame al servicio al cliente al 1-800-321-0183 o visite el sitio www.littletikeschildcare.com. Utilice únicamente piezas originales de Little Tikes.

¿Cuál es la altura máxima de caída y cómo prevenirla?

La altura máxima de caída es de 1,5 m. Utilice una superficie de protección adecuada (astillas, arena, etc.) y manténgala a un nivel de al menos 15 cm alrededor del pórtico para amortiguar las caídas.

MANUAL DE USUARIO Activity Quest Climber 400Z Little Tikes

con instrucciones de montaje e instalación

Destinado para niños de 2 a 5 años.

Este producto cubre o supera las directrices de CPSC y las normas de

seguridad de ASTM F1487.

IMPORTANT INFORMATION

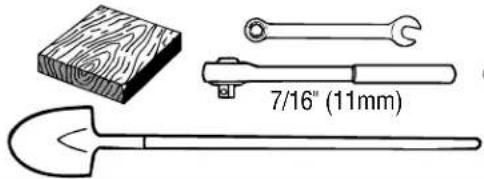

Herramientas necesaria (no incluidos)

- Deslice la plataforma C y empuje hacia abajo para trabarla.

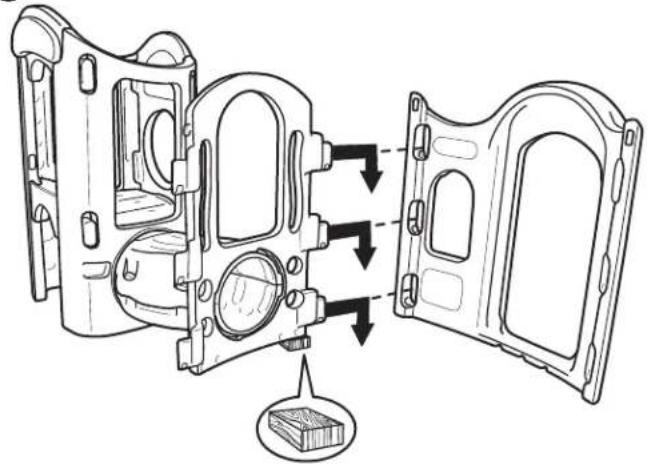

ASSEMBLY STEPS

3

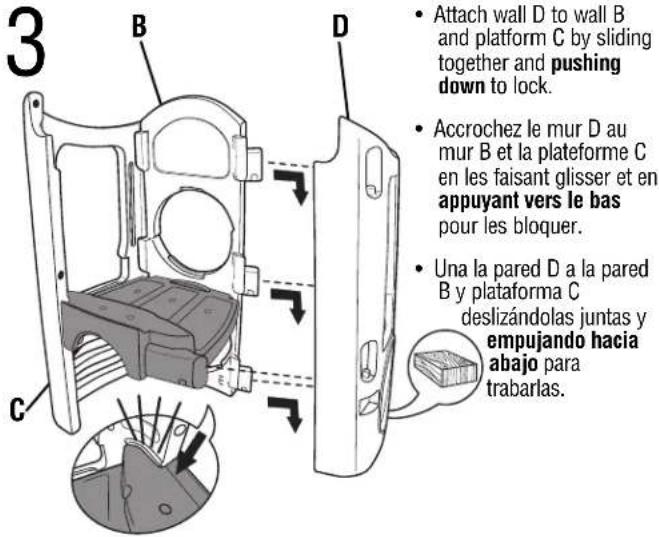

3 B D Attach wall D to wall B and platform C by sliding together and pushing down to lock. Accrochez le mur D au mur B et la plateforme C en les faisant glisser et en appuyant vers le bas pour les bloquer. Una la pared D a la pared B y plataforma C deslizándolas juntas y empujando hacia abajo para trabarlas.

• Attach wall D to wall B and platform C by sliding together and pushing down to lock.
• Accrochez le mur D au mur B et la plateforme C en les faisant glisser et en appuyant vers le bas pour les bloquer.
• Una la pared D a la pared B y plataforma C deslizándolas juntas y empujando hacia abajo para trabarlas.

4

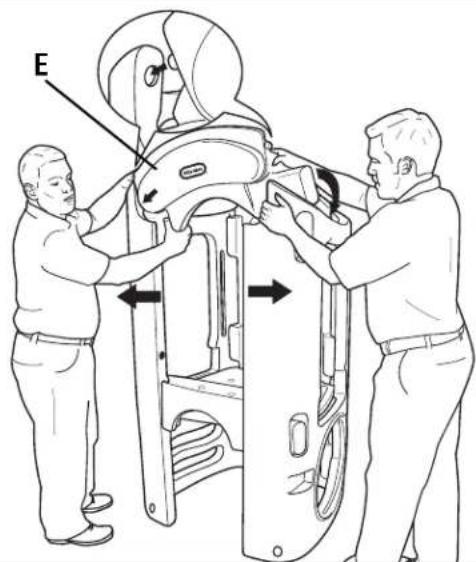

E

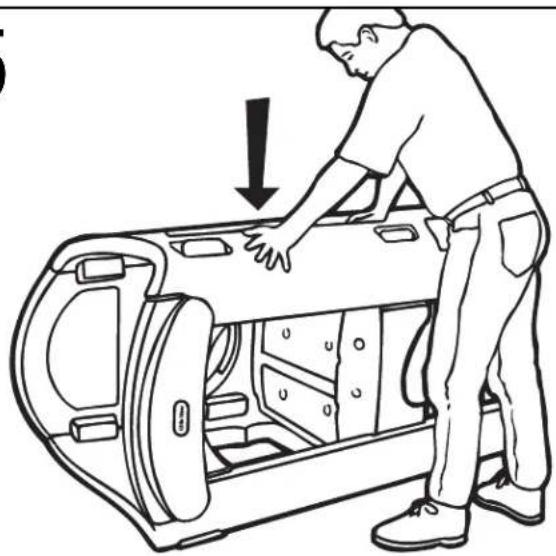

5

on nel, as e tunnel position. ints sur tunnel tel ites pivoter r le bloquer. tos de la pared y como se muestra. para que quede l lugar.

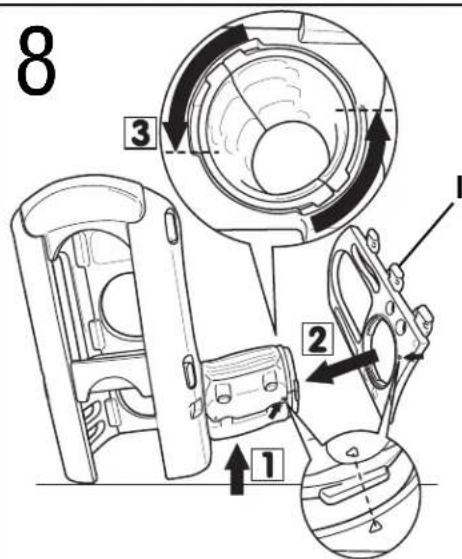

8 1 2 3

Rotate wall to lock into position.
Faites pivoter le mur pour le bloquer.
Gire la pared para que quede trabada en su lugar.

ASSEMBLY STEPS

9

• Es necesario que lo monte e instale un adulto. Este producto debe asegurarse antes de usar.
• Estas instrucciones contienen información importante acerca del montaje, instalación, material de superficie seguro, mantenimiento, desecho y normas para un juego seguro. Por favor léalas bien antes de comenzar el montaje.
• ¿Tiene preguntas acerca del montaje o instalación de su centro de actividades? ¡Podemos ayudarle! Llame al número gratuito 1-800-321-0183 para obtener ayuda e información de nuestro personal técnico capacitado.

INDICE

Información Importante......9

• Advertencia & Precaución
• Mantenimiento y desecho

Materiales/Componentes......2

Pasos de montaje 1-14.....2-4

Distancias de seguridad......10

Marcado de orificios para los soportes....10

Fijación de la unidad....10

Material de superficie seguro......10

Garantia Limitada....10-11

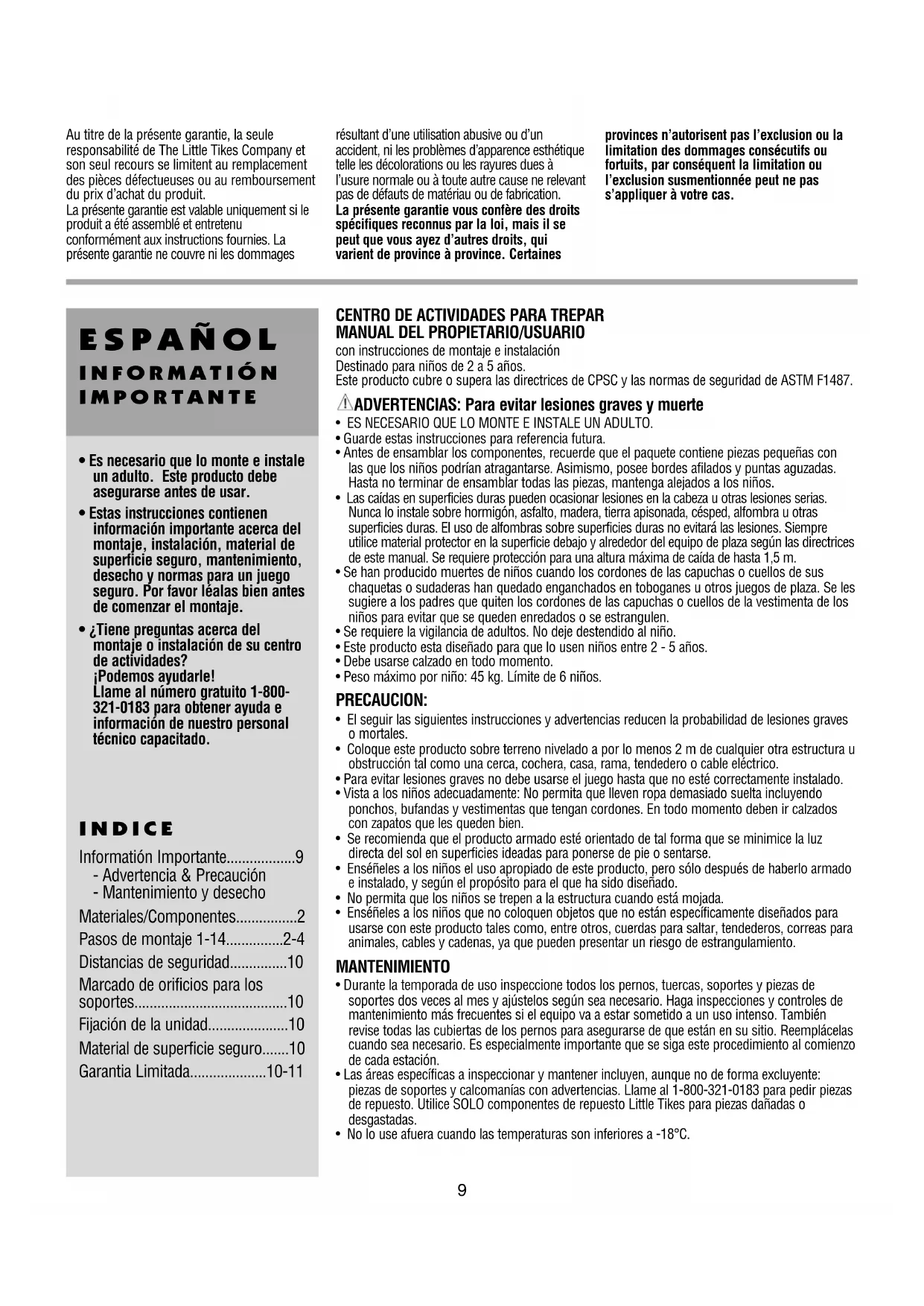

CENTRO DE ACTIVIDADES PARA TREPAR MANUAL DEL PROPIETARIO/USUARIO

con instrucciones de montaje e instalación

Destinado para niños de 2 a 5 años.

Este producto cubre o supera las directrices de CPSC y las normas de seguridad de ASTM F1487.

ADVERTENCIAS: Para evitar lesiones graves y muerte

• ES NECESARIO QUE LO MONTE E INSTALE UN ADULTO.
- Guarde estas instrucciones para referencia futura.
- Antes de ensamblar los componentes, recuerde que el paquete contiene piezas pequeñas con las que los niños podrían atragantarse. Asimismo, posee bordes afilados y puntas aguzadas. Hasta no terminar de ensamblar todas las piezas, mantenga alejados a los niños.
- Las caídas en superficies duras pueden ocasionar lesiones en la cabeza u otras lesiones serias. Nunca lo instale sobre hormigón, asfalto, madera, tierra apisonada, césped, alfombra u otras superficies duras. El uso de alfombras sobre superficies duras no evitará las lesiones. Siempre utilice material protector en la superficie debajo y alrededor del equipo de plaza según las directrices de este manual. Se requiere protección para una altura máxima de caída de hasta 1,5 m.
- Se han producido muertes de niños cuando los cordones de las capuchas o cuellos de sus chaquetas o sudaderas han quedado enganchados en toboganes u otros juegos de plaza. Se les sugiere a los padres que quiten los cordones de las capuchas o cuellos de la vestimenta de los niños para evitar que se queden enredados o se estrangulen.
- Se requiere la vigilancia de adultos. No deje destendido al niño.
- Este producto esta diseñado para que lo usen niños entre 2 - 5 años.
- Debe usarse calzado en todo momento.
- Peso máximo por niño: 45 kg. Límite de 6 niños.

PRECAUCION:

• El seguir las siguientes instrucciones y advertencias reducen la probabilidad de lesiones graves o mortales.
• Coloque este producto sobre terreno nivelado a por lo menos 2 m de cualquier otra estructura u obstrucción tal como una cerca, cochera, casa, rama, tendedero o cable eléctrico.
• Para evitar lesiones graves no debe usarse el juego hasta que no esté correctamente instalado.
• Vista a los niños adecuadamente: No permita que lleven ropa demasiado suelta incluyendo ponchos, bufandas y vestimentas que tengan cordones. En todo momento deben ir calzados con zapatos que les queden bien.
• Se recomienda que el producto armado esté orientado de tal forma que se minimice la luz directa del sol en superficies ideadas para ponerse de pie o sentarse.
• Enseñeles a los niños el uso apropiado de este producto, pero sólo después de haberlo armado e instalado, y según el propósito para el que ha sido diseñado.
• No permita que los niños se trepen a la estructura cuando está mojada.
• Enséneles a los niños que no coloquen objetos que no están específicamente diseñados para usarse con este producto tales como, entre otros, cuerdas para saltar, tendederos, correas para animales, cables y cadenas, ya que pueden presentar un riesgo de estrangulamiento.

MANTENIMIENTO

• Durante la temporada de uso inspeccione todos los pernos, tuercas, soportes y piezas de soportes dos veces al mes y ajustelos según sea necesario. Haga inspecciones y controles de mantenimiento más frecuentes si el equipo va a estar sometido a un uso intenso. También revise todas las cubiertas de los pernos para asegurarse de que están en su sitio. Reemplácelas cuando sea necesario. Es especialmente importante que se siga este procedimiento al comienzo de cada estación.
• Las áreas específicas a inspeccionar y mantener incluyen, aunque no de forma excluyente: piezas de soportes y calcomanías con advertencias. Llame al 1-800-321-0183 para pedir piezas de repuesto. Utilice SOLO componentes de repuesto Little Tikes para piezas dañadas o desgastadas.
• No lo use afuera cuando las temperaturas son inferiores a -18°C.

DESECHO

- Desarme y deseche el equipo de tal forma que no se presenten condiciones peligrosas tales como, bordes filosos y piezas pequeñas, entre otras, cuando se deshaga del equipo.

ENSAMBLAJE

llus. 2: Deslice la plataforma C y empuje hacia abajo para trabarla.

llus. 3: Una la pared D a la pared B y plataforma C deslizándolas juntas y empujando hacia abajo para trabarlas.

llus. 7: Alinee los puntos de la pared y el túnel tal y como se muestra. Gire el túnel para que quede trabado en su lugar.

llus. 8: Gire la pared para que quede trabada en su lugar.

DISTANCIAS DE SEGURIDAD ! ADVERTENCIA:

• El seguir las siguientes instrucciones y advertencias reducen la probabilidad de lesiones graves o mortales.
• Esta estructura debe asegurarse adecuadamente antes de usar.
• Inspeccione el producto con regularidad para verificar que no haya piezas sueltas o gastadas. Retírelo del servicio si existieran condiciones anormales como grietas o roturas. El no realizar inspecciones periódicas puede ocasionar que el producto asegurado se vuelque o provoque una caída.
• Los soportes deben utilizarse en suelo uniforme.
• Los soportes deben colocarse completamente bajo el nivel del suelo para evitar que los niños se tropiecen.

Oriente la unidad en el área destinada a la instalación.

PRECAUCION: Asegúrese de que haya por lo menos 2 m de espacio libre de obstrucciones alrededor de la unidad en todas las direcciones. El área segura de “uso” debe estar libre de obstáculos tales como árboles, postes, cercas, edificios, bordillos, estructuras, etc. Espacio TOTAL mínimo requerido: 5,8 m x 7,3 m.

Las obstrucciones superiores dentro del área de “uso” deben estar a por lo menos 2,15 m de la plataforma principal. Todas las distancias de los cables de energía superiores deben cumplir con los códigos locales, estatales y nacionales tales como el Código Nacional de Seguridad Eléctrica.

MARCADO DE ORIFICIOS PARA LOS SOPORTES

Una vez que se ha establecido la zona segura de “uso” de 2 m y 2,15 m por encima, marque las áreas donde se van a colocar los soportes tal y como se muestra arriba. Marque los orificios tan cerca de la unidad como sea posible y cerca de los orificios para los cables de fijación en el centro de juegos. Con cuidado mueva la estructura para alejarla de los orificios marcados y proceda con la sección “Fijación de la unidad”.

FIJACIÓN DE LA UNIDAD

1. Excave agujeros de 20 cm de profundidad en los lugares que se muestran en la página anterior. El agujero debe ser más ancho en la base para que los soportes puedan colocarse directamente debajo del agujero para el soporte que está en el producto (tal y como se muestra).
2. Atornille el soporte en el suelo de tal forma que la parte superior del soporte quede a 10 cm por debajo de la parte superior del agujero. Con cuidado deslice la unidad armada para que guede encima de los lugares donde están los orificios.
3. Pase el cable de acero por los orificios para los soportes y coloque pinzas para ajustar los cables y que queden tirantes. Ajuste firmemente los pernos.
4. Llene los agujeros con 15 cm de hormigón tal y como se muestra. Deje que el hormigón se seque por completo según las instrucciones del fabricante de hormigón.
5. Llene el resto del agujero con tierra negra apisonada.

INFORMACION PARA EL CONSUMIDOR SOBRE MATERIALES DE SUPERFICIE SEGUROS PARA EQUIPOS DE PLAZAS

La Comisión de Seguridad de Productos del Consumidor de los EE.UU. (CPSC) calcula que se tratan anualmente alrededor de 100.000 heridas relacionadas con caídas al suelo desde juegos de plaza en las salas de emergencia de los hospitales de los EE.UU. Este tipo de heridas tienden a ser las más serias de todas las que ocurren en los juegos de plaza y pueden llegar a ser fatales especialmente si la herida es en la cabeza. La superficie debajo y alrededor del juego puede ser un factor decisivo en el tipo de lesión causado por la caída. Es evidente que una caída sobre una superficie que amortigua los golpes tiene menos probabilidad de causar una herida grave que una caída sobre una superficie dura. Nunca debe colocarse el equipo de plaza sobre superficies duras tales como hormigón o asfalto; el césped puede parecer una superficie aceptable pero puede volverse tierra dura en un área muy transitada. Se considera que la corteza de árbol trizada, las astillas de madera, la grava o arena fina son superficies aceptables para amortiguar los golpes cuando se colocan y mantienen a una profundidad suficiente debajo y alrededor del juego.

El siguiente cuadro indica la altura máxima desde la que el niño puede caer sin tener heridas serias en la cabeza, si cae sobre una superficie de materiales sueltos que han sido colocados y mantenidos a una profundidad de 152, 229 y 305 mm. Sin embargo, debe admitirse que no importa cual sea el material de superficie usado, no pueden prevenirse todas las heridas causadas por caídas.

Altura en metros desde la que el niño puede caer sin tener heridas serias en la cabeza

Tipo de Prof. Prof. Prof. material 152 mm 229 mm 305 mm

Corteza 1,8 m 3 m 3,4 m trizada fina

Astillas de 1,8 m 2,10 m 3,7 m madera

Se recomienda que el material que amotigua los golpes se extienda un m'nimo de 1,8 m en todas las direcciones desde el perímetro del equipo fijo como estructuras para trepar y toboganes.

Esta información se proporciona para ayudar a comparar las propiedades relativas de amortiguación de varios materiales. No recomendamos un material en particular sobre otro. De cualquier modo, todo material es efectivo solamente cuando se mantiene de la manera apropiada. Los materiales deben revisarse periódicamente y volverse a colocar para mantener la profundidad correcta necesaria para su equipo. La elección de material depende del tipo y altura de la estructura de juego, la disponibilidad del mismo en su región, y su costo.

LINEAS PARA LLENADO DE MATERIAL DE SUPERFICIE SEGURO

6" (15 cm)

En varios lugares de la unidad se encuentran moldeadas líneas para llenado del material de superficie seguro, las cuales proporcionan una guía visual para llenar dicho material de superficie. El material de superficie debe mantenerse en estos niveles.

Esta información se ha extraído de las publicaciones de CPSC “Playground Surfacing-Technical Information Guide” (Material de superficie para plazas-Guía de información técnica) y “Handbook for Public Playground Safety” (Manual de seguridad en las plazas públicas). Se pueden obtener copias de estos informes enviando una postal a: Office of Public Affairs, U.S. Consumer Product Safety Commission, Washington, D.C., 20207 o llamando a la línea de asistencia gratuita: 1-800-638-2772.

GARANTIA LIMITADA

La compañía Little Tikes fabrica juguetes divertidos de alta calidad para niños. Le garantizamos al comprador original que este producto está libre de defectos de material o mano de obra por tres (3) meses para compradores comerciales o guarderías a partir

de la fecha de compra (se requiere el recibo de compra fechado como prueba).

A exclusiva elección de la compañía Little Tikes, el único remedio disponible bajo esta garantía será el reemplazo de la parte defectuosa del producto o el reembolso del precio de compra de dicho producto.

Esta garantía es válida solamente si el producto ha sido montado y mantenido según las instrucciones. Esta garantía no cubre abuso, accidente, aspectos cosméticos, tales como el descoloramiento o las rayas como consecuencia de un uso normal, ni ningún otro problema que no surja de defectos de material o mano de obra.

Esta garantía le otorga derechos legales específicos y es posible también que tenga otros derechos que varían según el estado. Algunos estados no permiten la exclusión o limitación de daños concomitantes o consecuentes, por lo cual la limitación o exclusión mencionada puede no aplicarse a usted.
