ZHT621W - Capucha ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora de pared
Marca	Zanussi
Modelo	ZHT621W
Dimensiones (Al x An x Pr)	12 x 60 x 50 cm
Peso	12 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia del motor	150 W
Iluminación	1 bombilla (no incluida)
Número de velocidades	3
Tipo de control	Botones pulsadores
Distancia mínima de seguridad (placa de cocción)	650 mm
Diámetro de salida de aire	120 mm mínimo
Filtro de grasas	Metálico, no lavable (reemplazo cada 2 meses)
Filtro de carbón activo	No lavable, no regenerable (reemplazo cada 4 meses)
Clase de aislamiento	Clase I (requiere conexión a tierra)
Mantenimiento	Limpieza con paño húmedo y detergente neutro
Uso	Doméstico, eliminación de olores de cocina

Preguntas frecuentes - ZHT621W ZANUSSI

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia de seguridad mínima es de 650 mm. Verifique también las instrucciones de la placa de cocción si se requiere una distancia mayor.

¿Cómo reemplazar el filtro de grasas?

El filtro de grasas debe reemplazarse cada 2 meses. No es lavable. Desconecte el aparato antes de cualquier intervención.

¿Con qué frecuencia hay que cambiar el filtro de carbón?

El filtro de carbón activo debe reemplazarse aproximadamente cada 4 meses, o más a menudo en caso de uso intensivo. No es lavable ni regenerable.

¿Puedo usar la campana con una cocina a gas?

Sí, pero asegúrese de que la habitación esté suficientemente ventilada y que la presión negativa no supere 0,04 mbar. No conecte la campana al conducto de la chimenea.

¿Cómo limpiar la campana?

Use un paño húmedo y un detergente líquido neutro. No use productos abrasivos. Desconecte la campana antes de la limpieza.

¿Qué hacer si la campana no funciona?

Primero verifique que el aparato esté enchufado y que el disyuntor no haya saltado. Asegúrese de que la tensión de red coincida con la de la placa de características.

¿Puedo instalar la campana yo mismo?

La instalación debe ser realizada por un profesional calificado. Respete las distancias de seguridad y las normas de evacuación de aire.

La campana hace ruido, ¿es normal?

El ruido es normal según la velocidad seleccionada. En velocidad 1, el nivel de sonido es mínimo. Si aparece un ruido anormal, verifique que los filtros estén bien colocados y limpios.

¿Cómo ajustar la velocidad de aspiración?

Use los botones pulsadores: posición 0 para apagado, 1 para baja, 2 para media, 3 para máxima.

¿Dónde encontrar las piezas de repuesto?

Las piezas de repuesto están disponibles a través del servicio postventa de Zanussi o en sitios autorizados. Use exclusivamente piezas adecuadas.

MANUAL DE USUARIO ZHT621W ZANUSSI

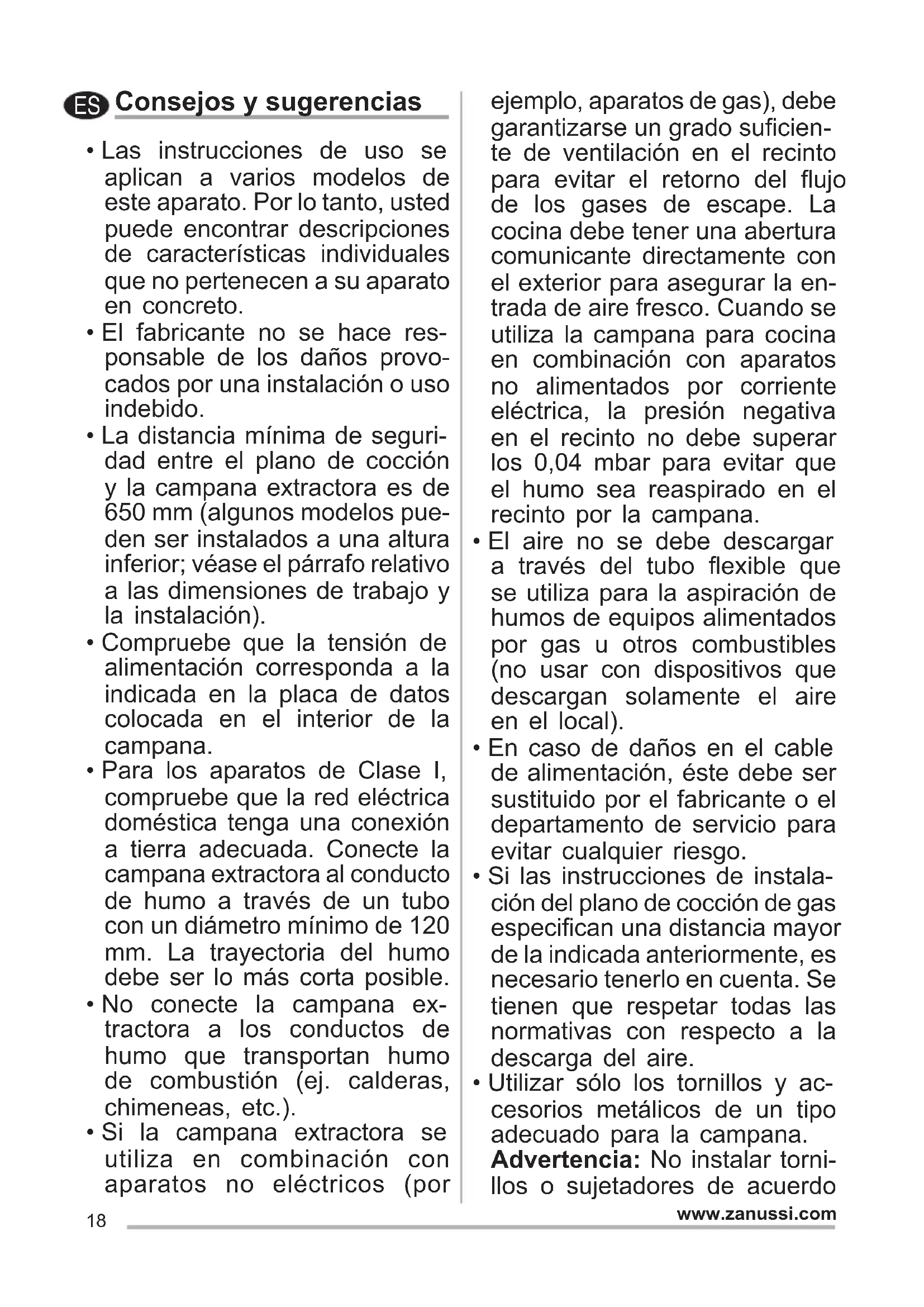

ES Consejos y sugerencias

- Las instrucciones de uso se aplican a varios modelos de este aparato. Por lo tanto, usted puede encontrar descripciones de características individuales que no pertenecen a su aparato en concreto.

- El fabricante no se hace responsable de los daños provocados por una instalación o uso indebido.

- La distancia mínima de seguridad entre el plano de cocción y la campana extractora es de 650 mm (algunos modelos pueden ser instalados a una altura inferior; véase el párrafo relativo a las dimensiones de trabajo y la instalación).

- Compruebe que la tensión de alimentación corresponda a la indicada en la placa de datos colocada en el interior de la campana.

- Para los aparatos de Clase I, compruebe que la red eléctrica doméstica tenga una conexión a tierra adecuada. Conecte la campana extractora al conducto de humo a través de un tubo con un diámetro mínimo de 120 mm. La trayectoria del humo debe ser lo más corta posible.

- No conecte la campana extractora a los conductos de humo que transportan humo de combustión (ej. calderas, chimeneas, etc.).

- Si la campana extractora se utiliza en combinación con aparatos no eléctricos (por

ejemplo, aparatos de gas), debe garantizarse un grado suficiente de ventilación en el recinto para evitar el retorno del flujo de los gases de escape. La cocina debe tener una abertura comunicante directamente con el exterior para asegurar la entrada de aire fresco. Cuando se utiliza la campana para cocina en combinación con aparatos no alimentados por corriente eléctrica, la presión negativa en el recinto no debe superar los 0,04 mbar para evitar que el humo sea reaspirado en el recinto por la campana.

- El aire no se debe descargar a través del tubo flexible que se utiliza para la aspiración de humos de equipos alimentados por gas u otros combustibles (no usar con dispositivos que descargan solamente el aire en el local).

- En caso de daños en el cable de alimentación, éste debe ser sustituido por el fabricante o el departamento de servicio para evitar cualquier riesgo.

- Si las instrucciones de instalación del plano de cocción de gas especifican una distancia mayor de la indicada anteriormente, es necesario tenerlo en cuenta. Se tienen que respetar todas las normativas con respecto a la descarga del aire.

- Utilizar sólo los tornillos y accesorios metálicos de un tipo adecuado para la campana.

Advertencia: No instalar tornillos o sujetadores de acuerdo

con estas instrucciones puede provocar descargas eléctricas.

- Conectar la campana a la alimentación de red interponiendo un interruptor bipolar con distancia entre los contactos de por lo menos 3 mm.

Uso

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla sólo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados.
• Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.
• No realice flambeados bajo la campana: se podría producir un incendio.
• Este aparato puede ser usado por niños de edad no inferior a 8 años y por personas con reducidas capacidades psicológicas, físicas y sensoriales o con experiencia o conocimiento inadecuados, siempre que estén cuidadosamente supervisados e instruidos sobre cómo utilizar de forma segura el equipo y los peligros que esto implica. Asegúrese de que los niños

no jueguen con el aparato. La limpieza y mantenimiento por parte del usuario no deben ser realizados por los niños, a menos que sean supervisados.

• Este equipo no está diseñado para su uso por personas (incluyendo a niños) con disminución psico física sensorial o falta de experiencia y conocimiento, a menos que se les haya supervisado o instruido por una persona responsable de su seguridad.
• ATENCIÓN: las partes accesibles pueden calentarse mucho durante el uso de aparatos de cocción.

Mantenimiento

- El símbolo en el producto o en el embalaje indica que el producto no se debe considerar un desecho doméstico normal. El producto a eliminar se debe llevar a un centro de recogida apropiado para el reciclado de equipos eléctricos y electrónicos. Mediante la eliminación de este producto de manera apropiada, se contribuye a evitar consecuencias negativas para el medio ambiente y para la salud, que pudieran derivarse de una eliminación inadecuada del producto. Para obtener informaciones más detalladas sobre el reciclaje de este producto, ponerse en contacto con el ayuntamiento, el servicio local de eliminación de desechos o la tienda donde se compró el producto.

to de la red eléctrica antes de cualquier operación de limpieza o mantenimiento.

- Limpie y/o reemplace los filtros después del período de tiempo especificado (peligro de incendio).

- "Existe el riesgo de incendio si la limpieza no se realiza conforme a las instrucciones".

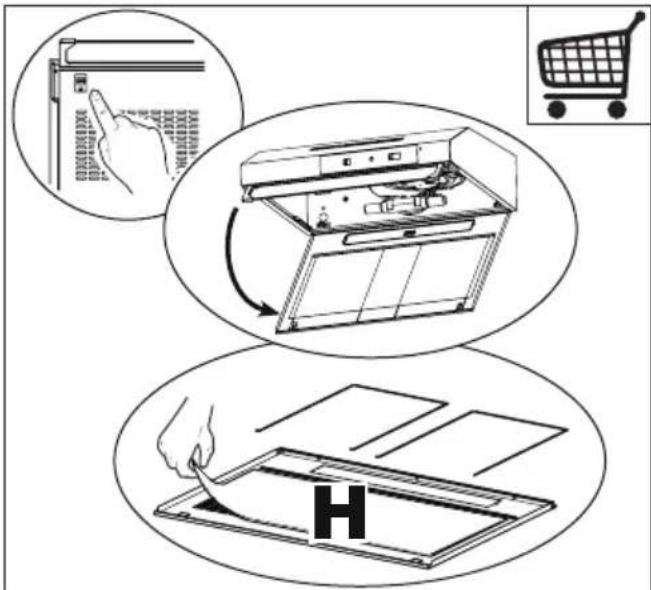

- No se pueden lavar ni regenerar y por lo tanto se deben cambiar cada dos meses o con mayor frecuencia si el uso del grupo es particularmente frecuente (H).

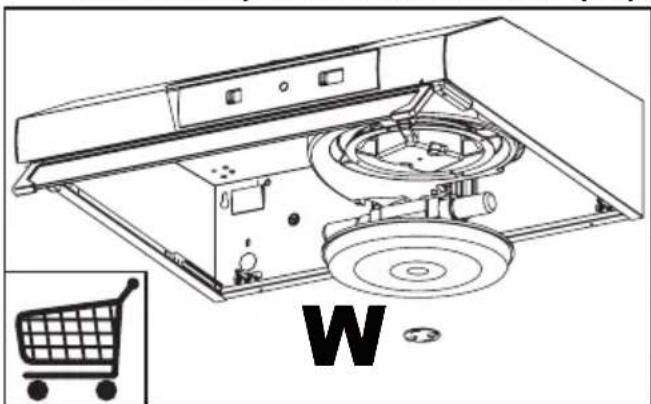

- El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 meses de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente (W).

- Limpie la campana con un paño húmedo y un detergente líquido suave.

Mandos

[WGZW]

○

L	Luces	Enciende y apaga la instalación de iluminación.
V	Velocidad Determina las velocidades de ejercicio:0. Motor Off.1. Velocidad mínima, indicada para un recambio de aire continuo muy silencioso, en presencia de pocos vapores de cocción.2. Velocidad media, indicada para la mayor parte de las condiciones de uso, gracias a la óptima relación entre caudal de aire tratado y nivel de ruido.3. Velocidad máxima, indicada para hacer frente a grandes cantidades de vapor de cocción, incluso para tiempos prolongados.

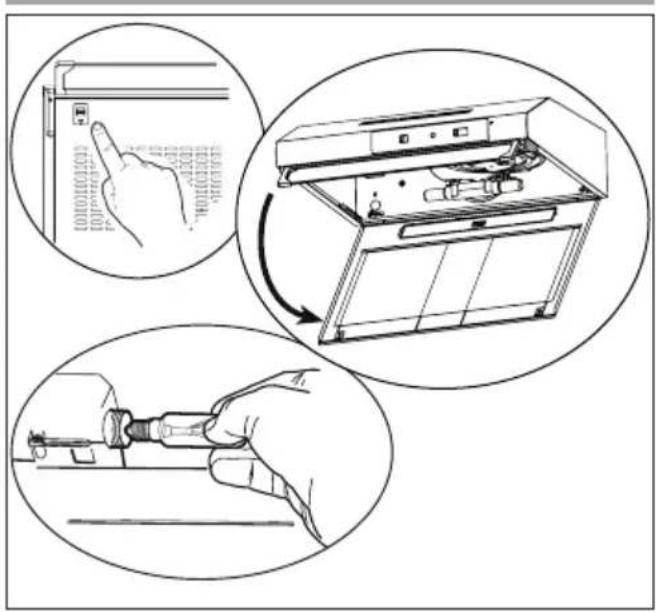

Iluminación

Lámpara	Consumo de energía (W)	Casquillo Voltaje (V) Dimensión (mm)	Código ILCOS
	4 E14 220 –	240 107 x 37	DRBB/F-4-220-240-E14-35/100
