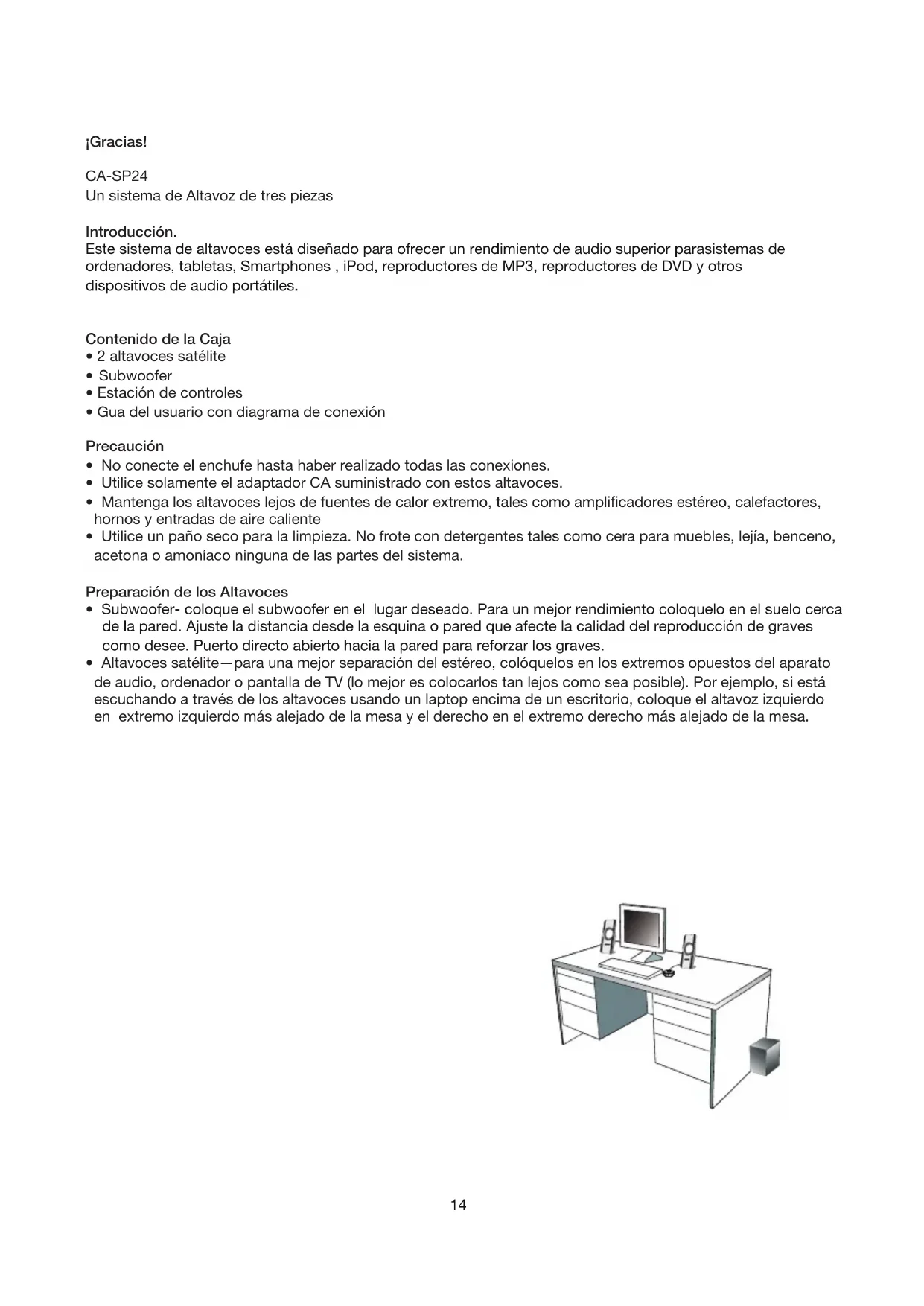

MANUAL DE USUARIO CASP24 Cyber Acoustics

Un sistema de Altavoz de tres piezas

Introducción.

Este sistema de altavoces está diseñado para ofrecer un rendimiento de audio superior parasistemas de ordenadores, tabletas, Smartphones , iPod, reproductores de MP3, reproductores de DVD y otros dispositivos de audio portátiles.

Contenido de la Caja

• 2 altavoces satélite
- Subwoofer
- Estación de controles
• Gua del usuario con diagrama de conexión

Precaución

• No conecte el enchufe hasta haber realizado todas las conexiones.
• Utilice solamente el adaptador CA suministrado con estos altavoces.
• Mantenga los altavoces lejos de fuentes de calor extremo, tales como amplificadores estéreo, calefactores, hornos y entradas de aire caliente
• Utilice un paño seco para la limpieza. No frote con detergentes tales como cera para muebles, lejía, benceno, acetona o amoníaco ninguna de las partes del sistema.

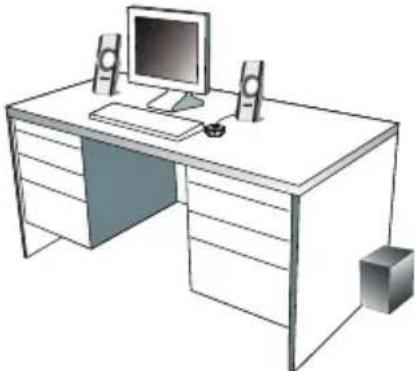

Preparación de los Altavoces

• Subwoofer- coloque el subwoofer en el lugar deseado. Para un mejor rendimiento coloquelo en el suelo cerca de la pared. Ajuste la distancia desde la esquina o pared que afecte la calidad del reproducción de graves como desee. Puerto directo abierto hacia la pared para reforzar los graves.
• Altavoces satélite—para una mejor separación del estéreo, colóquelos en los extremos opuestos del aparato de audio, ordenador o pantalla de TV (lo mejor es colocarlos tan lejos como sea posible). Por ejemplo, si está escuchando a través de los altavoces usando un laptop encima de un escritorio, coloque el altavoz izquierdo en extremo izquierdo más alejado de la mesa y el derecho en el extremo derecho más alejado de la mesa.

Conexión de los Altavoces:

Puede conectar estos altavoces a una variedad de dispositivos, tales como el sistema portátil, ordenador, tableta, smartphone, iPo, reproductor de MP3, reproductr de DVD y otros dispositivos de audio portátiles.

Ordenador de mesa:

• Coja el cable con el enchufe verde y conéctelo en la toma de salida verde en la parte trasera o delantera del ordenador (también conocido como la toma de salida audio).
• Conecte el enchufe gris a la toma "AUDIO OUT" de detrás del subwoofer
• Tome el cable de corriente y conéctelo al tomacorriente de pared o a un tomacorriente múltiple.

Smartphone, iPod, reproductor MP3, reproductor DVD, o reproductor CD

• Coja el cable con el enchufe verde y conéctelo en la toma de salida del aparato de audio.
• Conecte el enchufe gris a la toma "AUDIO OUT" de detrás del subwoofer
• Tome el cable de corriente y conéctelo al tomacorriente de pared o a un tomacorriente múltiple.

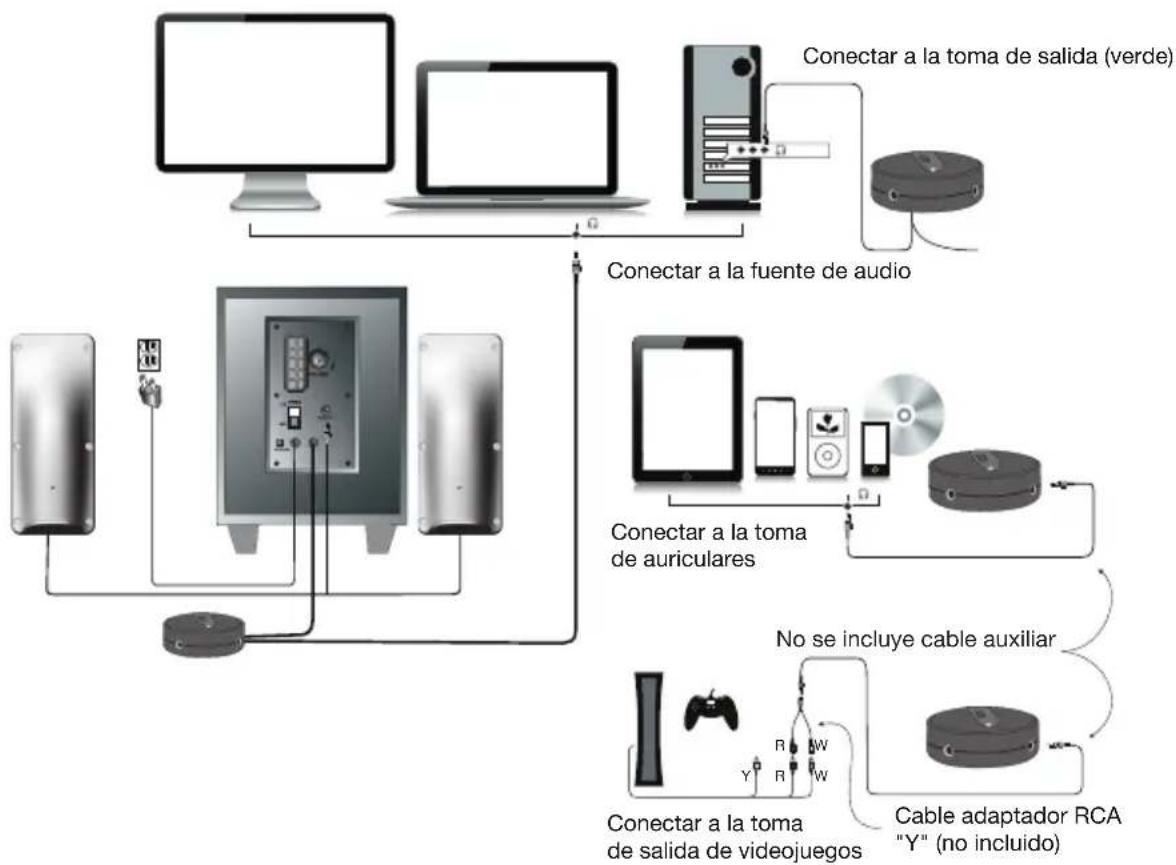

Sistema de juegos

• Para poder conectar estos altavoces a la consola de juego, necesitará un adaptador de juegos con consola, también conocido como ""adaptador Y""", que tiene tomas de salida duales RCA y se vende por separado.
• Apague el sistema de juego
• Coja las conexiones duales-RCA roja y blanca del adaptador Y enchúfelas en las tomas de salida RCA roja y blanca de sus sistema de juego.
• Coja la toma verde de estéreo en el otro extremo del adaptador ""Y"" y enchúfelo en el cable con enchufe verde.
• Conecte el enchufe gris a la toma "AUDIO OUT" de detrás del subwoofer
• Tome el cable de corriente y conéctelo al tomacorriente de pared o a un tomacorriente múltiple.


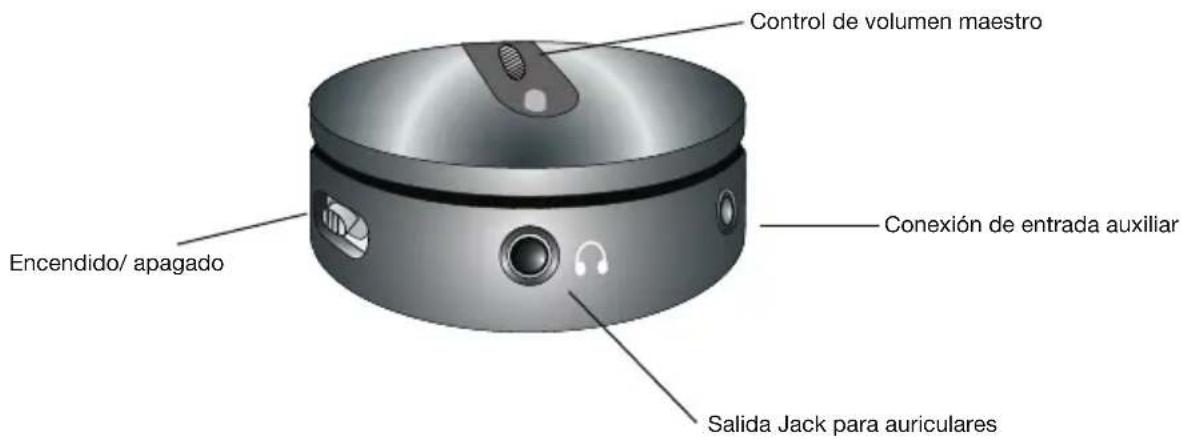

Controles y funciones:

• Energía – El botón de encendido/apagado está en el remoto cableado. Deslize para ligar ou desligar o altifalante.
• Control de volumen maestro – Este control está en el remoto cableado y está indicado por las palabras “MAX” “MIN”. Hágalo girar en el sentido de las agujas del reloj para subir el volumen o en contra de las agujas del reloj para bajar el volumen.
• Control de volumen de bajos – Este control funciona de manera similar al control de volumen maestro. Haga girar el control para subir o bajar los bajos según sus preferencias.
• Salida Jack para auriculares – Conecte sus auriculares favoritos a esta entrada y el sistema de altavoces se silenciarán inmediatamente.
• Conexión de entrada auxiliar – La entrada auxiliar le permite conectar una segunda fuente. Por ejemplo, si sus altavoces están conectados al ordenador, la segunda salida de 3,5mm al costado del altavoz le permite conectar rápidamente un reproductor de MP3 y anular la conexión fuente de su ordenador mientras esté conectado.
• Encendido - El botón de encendido / apagado está en el subwoofer. Pulse para activar o desactivar el altavoz

Control de volumen maestro Encendido/ apagado Conexión de entrada auxiliar Salida Jack para auriculares

VOLUME ON POWER OFF AUDIO OUT AC 120Hz-48Hz Encendido Control de volumen de bajos

Problemas

Síntomas:

El sistema de altavoz no se conecta.

Solución:

• El control de energía no está conectado. Presiónelo y compruebe si el indicador LED azul se enciende.
• Verifique que el adaptador de energía CA está conectado en la toma de salida de la pared.
• Compruebe si la toma de salida de la pared o la regleta que utiliza está recibiendo energía, i.e. no una toma de salida conectada

Symptom:

• Verifique que llega energía al altavoz. Compruebe los pasos anteriores.
• Asegúrese que el volumen está conectado a un nivel de escucha audible
• Verifique que todos los cables están conectados en las tomas correctas.
• Muchas veces, los usuarios creen que los altavoces no están funcionado, cuando de hecho están teniendo problemas con la fuente de sonido. El problema más común cuando se conecta a un ordenador es que las conexiones son incorrectas. Asegúrese que ha conectado la toma de salida audio desde su ordenador.
  Muchas veces, esta toma será de color verde. Asimismo, asegúrese de que su aparato o CD/DVD está funcionando y que los ajustes de software de volumen están conectados y no puestos en silencio.
• Si aún así tiene problemas, desconecte el cable del altavoz de su ordenador y conéctelo a un smartphone, iPod o cualquier otro aparato que tenga una toma de salida de auriculares de 3.5mm. Si sus altavoces funcionan en ese otro aparato, sabrá que están funcionando correctamente y que probablemente el problema esté en su ordenador o en las conexiones.

Síntoma:

El sonido está distorsionado

Solución:

• Disminuya el volumen un 25% o un 50%. Si eso no funciona, compruebe también el nivel del volumen del software de audio y disminúyalo si es necesario.
• Ajuste el control de volumen del ordenador equilibrando el volumen hasta que esté a 50%, luego ajuste los niveles de volumen de los altavoces.

Si tiene alguna duda o necesita asistencia con sus altavoces, estamos aquí para ayudarle. Llame al 360-883-0333 entre las 8am y las 5pm (Hora de E.E.U.U.) o envíe un email a: [e-mail]

iPod, iPhone, iPad, and iPad mini son marcas registradas de Apple, Inc.
