MANUAL DE USUARIO EP718QB20E SIEMENS

Instrucciones de funciona

pt

Manual de utilizes o

nI

Gebruiksaanwijzig

tr

Kullanma Kilavuzu

Siemens - Electrogerate GmbH

Carl-Wery-Stra e 34

81739 München

Cod. 9000133364 F

SIEMENS

www.siemens-home.com

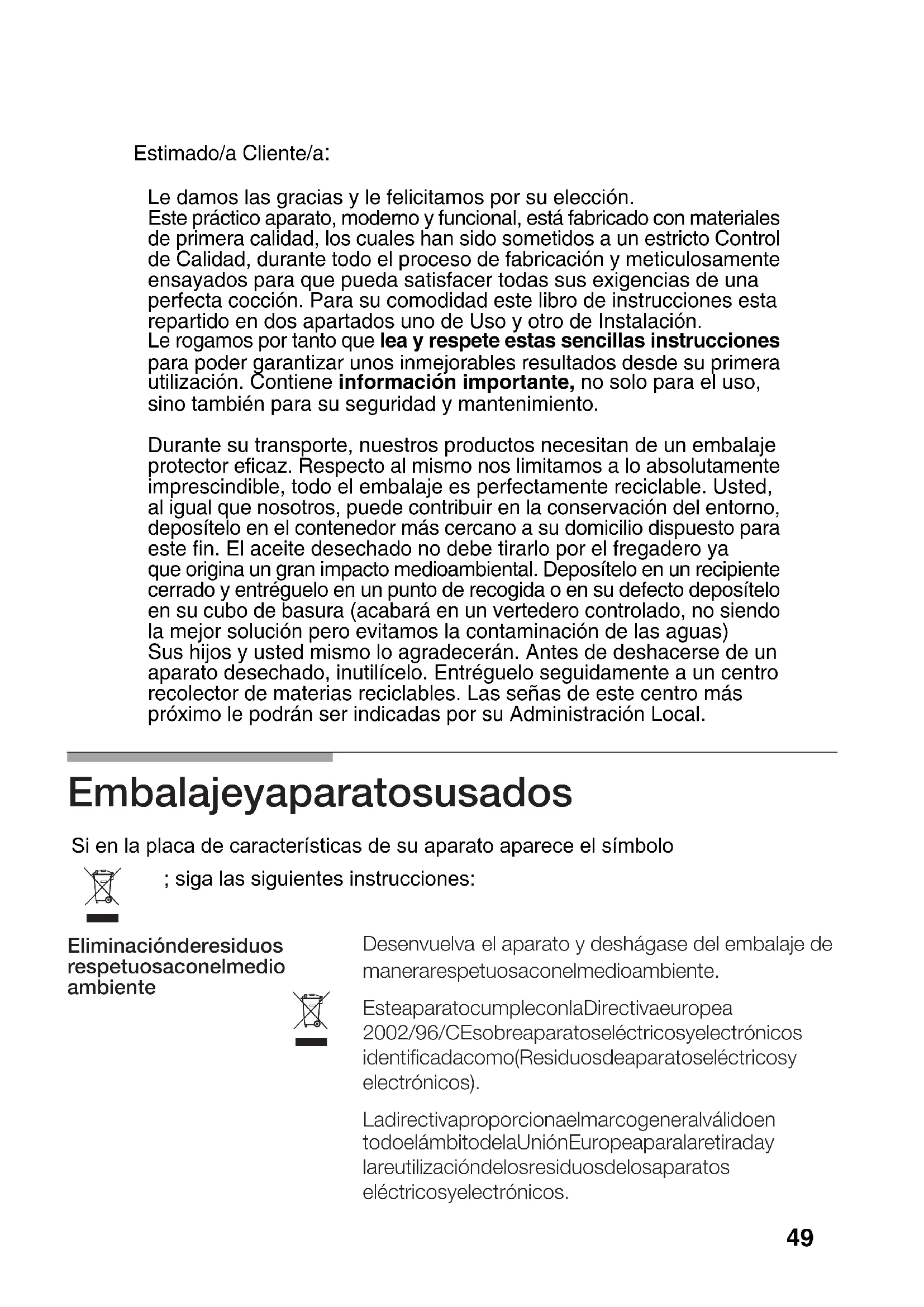

Dear customer,

Estimado/a CLIENTe/a:

Le damos las grazias y le felicitamos por su elección.

Este(PRUCTO)aparato, moderno y funcional, está fabricado con materiales de primera calidad,los cuales han sido sometidos a un stricto Control de Calidad, durante todo el proceso de fabricacion y meticulosamente ensayados para que pueda satisfacer todas sus exigencias de una perfecta coccion. Para su comodidad este libro de instrucciones esta repartido en dos apartados uno de Uso y other de Instalacion.

Le rogamos por tanto que lea y respete estas sencillas instrucciones para poder garantizar uno inmeorables resultados desde su primautilizacion.Contiene informacion importante,no solo para el uso, sino también para su seguidad y mantenimiento.

Durante su transporte, nuestros productos necessitan de un embalaje protector eficaz. Respecto al@mismo nos limitamos a lo absolutamente imprescindible, todo el embalaje es perfectamente reciclable. Usted, al igual que nosotros, pueda contribuir en la conservacion del entorno, depositelo en el contendero más cercano a su domicilio dispuesto para este fin. El aceite desechado no debe tirarlo por el fregadero ya que origina un gran impacto medioambiental. Depositelo en un recipiente cerrado y entradavelo en un punto de recogida o en su defecto depositelo en su cubo de basura (acabará en un vertedero controlado, no siendo la mejor solution pero evitamos la contaminacion de las aguas)

Sus hijos yustedismo lo agradecerán. Antes de deshacerse de un aparato desechado, inutilicelo. Entreguelo seguidamente a un centro recollector de materias reciclables. Las señas de este centro más proximo le podran ser indicadas por su Administración Local.

Embalajeyaparatosusados

Si en la plac de caractéristicas de su aparato aparece el símbolo

; siga las siguientes instrucciones:

Eliminaciónderesiduos respetuosaconelmedio ambiente

Desenvuelva el aparato y deshágase del embalaje de manerarespetuosaconelmedioambiente.

EsteaparatocumpleconlaDirectivaeuropea 2002/96/CEsobreparatoseléctricosyelectrónicos identificadacomo(Residuosdeaparatoseléctricosy electrónicos).

Ladirectivaproporciónaelmarcogenervalvídidoent todoelámbitodelaUniónEuropeaparalaretiraday hareutilizacióndelosresiduosdelosaparatos electricosyelectrónicos.

CONTENIDO

Advertencias de Seguridad 51

AsisepresentausuPlacadeCocciudad.. 53

Quemadores de Gas 54

Diámetros recipientes aconsejados 55

Consejos de cocinado 56

Advertencias de Uso 57

Respecto del cocinado 57

Respecto de la limpieza y conservacion 58

Situaciones anomalas 59

Condiciones de garantía 60

Advertencias de Seguidad

Lea atentamente este Manual de uso para cocinar en este aparato de una manière efectiva y segura.
Según la normativa vigente, la instalación y transformación de gas solo puede ser realizada por un的技术ico autorizado oficialmente.
- Antes de instalar sureshueva placadecoocacioncompruebe que las medidas son las correctas.
- Este aparato no debe conectarse a un dispositivo de evacuacion de los productos de combustion.
Las siguientes instrucciones solamente son validas para los Paísesionysuyo significoloaparece enel aparato,es necessitiesirecurrir alasinstruciones Tecnicaspara la adaptacion delismo a lascondiones deutilizacion delpais.
Es indispensable que el lugar donde esté instalado el aparato disponga de la ventilación reglamentaria en perfecto estado de uso. (Normas Básicas de Instalación de Gas en Edificios Habilitados BOE n° 281,24-11-93)
No permita que el aparato sufra fuertes corrientes de aire, ya que podrian apagarse los quemadores.
Este aparato sale de la fabrica ajustado al gas que indica la placacde caracteristicas. Si fuera necessario un cambio llama a是我国o servicios de asistencia技术水平
No manipule el aparato en su interior. En caso de ser besoinario, llama a nuestro service de assistencia技术水平.
Guarde bien las instrucciones de uso y montaje, para poderentarlas junto con el aparato, si el本身就是s cambia de cuando.
No ponga en funciona un aparato dañado.
Las superficies de aparatos de calefaction y cocciencia se calientan durante el funcionaamento actue con precaccion. Mantenga siempre alejado a los niños.

• Utilice el aparato únicamente para la preparación de comidas, nunca como calefacción
  Grasas o aceites calentados excessivamente peuvent inflamarse fácilmente. Por ello la preparacion de comidas con grasas o aceites, como por ejemplo patatas fritas, deben ser vigiladas.
  No echar nunca agua si la grasa o aceite está ardiendo; PELIGRO! de quemaduras, cubra el recipientte para sofocar el fuego y desconnecte la zona de coccción.
  En caso de avería, corte la alimentación de gas y electricidad del aparato. Para su reparación llame a nuestro servicios de asistencia技术水平.
  No coloque recipientes deformados que se muesten inestables sobre placas y quemadores, para evaporar que se pueda volcar accidentalmente.
  Si un grifo se agarrota, no hay que forzarlo. Llame inmediatamente a nuestro servicios专业技术e, para que proceda a su reparacion o sustitución
• Durante la utilización de su encimera de gas evite las corrientes de aire y derramar láquidos frios. Puesto que pueda provocar la rotura de cristal.
  No utilise migunas de limpieza a vapor para limpiar la placacde coccion, ya que hay riesgo de electrocacion.
• Este aparato no está destinado para ser uso por personas (incluidos niños) cuyas capacities físicas, sensoriales o mentalaes estén reduidas, o carezcan de experiencia o conocimiento, salvo si han tenido supervisión o instrucciones relativas al uso del aparato por una persona responsable de su seguridad.
• Durante el funciona, el aparato no debe dejarse sin vigilancia.
• Los graficos representados en este libro de instructaciones son orientativos.

EN CASO DE NO OBSERVARSE LAS ADVERTENCIAS DE SEGURIDAD ANTERIORES, EL FABRICANTE DECLINA TODA RESPONSABILITYD.

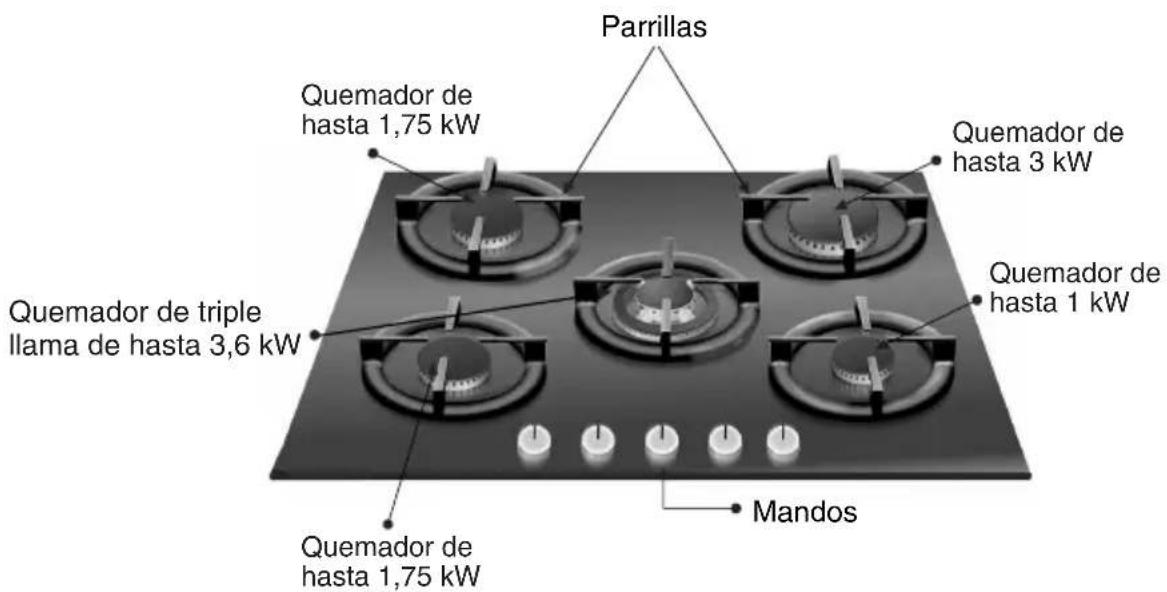

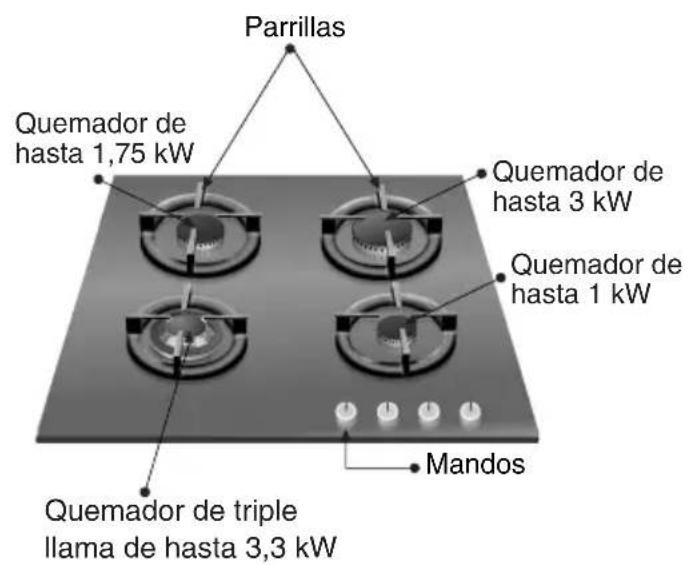

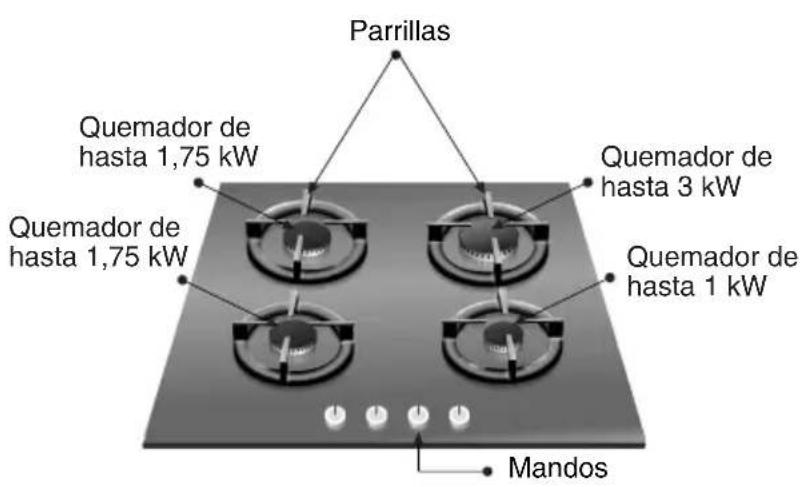

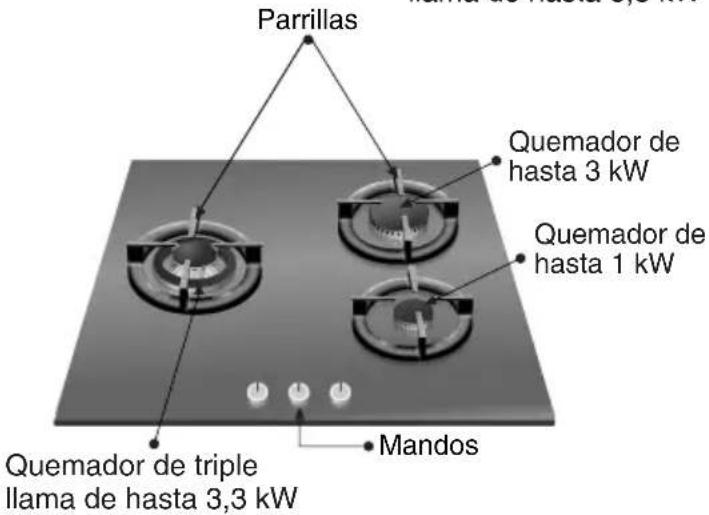

Así se presenta su placá de coccción:

Quemadores de gas

Fig 1.

Cada mando de actionamento, tiene sentido el quemador que controla. Fig. 1.

Para encender un quemador, presione el mando de quemadorUGC y girelo hacia la izquierda, hasta la posicion de maximo, manteniendolo en esta posicion uno segundos hasta que se encienda, y a continuacion sueltelo, regulando despues la posicion deseada.

Si no se produce el encendido repita la operación.

Si su placá de coccción no posee ningún tipo de encendido automático, acerque algunos tipo de llama (mechero, cerillas, etc.) al quemador. Si las bujías están suscas el encendido sera defectuoso, mantenga la(Maxima

limpieza. Realizar está con un cepillo(PC)que, teniendo en cuenta que la bujia no debe sufrir impactos violentes.

Si su encimeraiene quemadores que disponen de valvulas de seguridad, que impiden la calidad de gas en caso de apagado accidental de los quemadores,

procede al encendido del mesmo modo pero manteniendo el mando presionado hasta que se produzca el encendido y seguir presionando durante unoicosometimes con la llama ya encendida. Si no se produce el encendido repita la operation esta vez manteniendo apretadounos 10segundos.

Para apagar, gire el mando hacía la derecha hasta la posición. Al realizar esta operationación funciona de nuevo el sistema de encendido, este es totalmente normal.

Su moderna y funcional plac de cocción, dispone de todos grífos progresivos que le permiten encontrar entre la llama Tmaxima y la minima la regulación necesaria.

Según modelo, su planta de coccción puede disponible de un quemador de triple llama, muy practico y comaedo para cocinar con paelleras, Wok chino (todacase de platos Asiáticos) etc.

El uso del aparato a gas produce calor y humedad en el local donde está instalado. Debe asegurar una buena ventilación de la casa:mantener abiertos los orificios de ventilación natural, o instalar un dispositivo de ventilación mecánica (campana extractor)

El uso continuado de su aparato puedaLERquerir una ventilacion adicular, por ejemplo abrir una ventana (sin provocar corrientes) o incrementar la potencia de la ventilacion mecancia si existe.

Dímetro recipientes (cm) acontejados

Segúnmodelo:

QUEMADOR MINIMO Ø RECIPIENTE MÁXIMO Ø RECIPIENTE
Triple llama:	>22 cm
Rápido: 22 cm 26 cm
Semi-rápido: 14 cm 20 cm
Auxiliar: 12 cm 14 cm

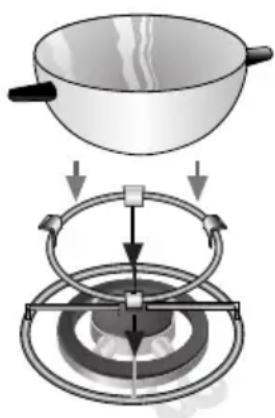

Parrillas Supletorias:

Fig. 2.

Según modelo, su placá de coccción puede incluir un suplemento de parrilla imprescindible, en el quemador de triple llama para recipientes de diametro mayor de 26 cm, planchas de asado, cazuelas de barro y en toda clase de recipientes cóncavos ( Wok chino, etc...) fig. 2.

Si no fuese asi el servicios专业技术e de lamarca disponible de esta parrilla supletoria con el número 484128 // 363300.

Parrilla cafetera: Según modelo, su placá de coccción puede incluir un suplemento de parrilla cafetera, exclusivamente para el quemador auxiliar con recipientes de diametro menor de 10 cm. Si no fuese asi el servicios técnico de lamarca dispone de estas parrillas cafeteras con el número 184200.

El fabricante declinarialquier responsabilidad si no utilizes o utilizes incorrectamente estas parrillas adiconiales.

Consejos de cocinado:

Estos consejos son orientativos

Muy fuerte Fuerte Medio Lento
Triple llama	Hervir, cocer, asar, dorar, paellas, comida asiática (Wok)	Recalentar ymantener calientes: platos preparados,platos cocinados.
Rápido	Escalope, bistec,tortilla, frituras.	Arroz, bechamel, ragout.	Coción Vapor: Pescado, verduras.
Semi-rápido	Patatas vapor, verduras frescas, potajes, pastas.	Recalentar ymantener platos cocinados y hacer guisos delicados.
Auxiliar	Cocer: Guisos, arroz con leche, caramelolo.	Desconcelar y cocer despacío: Legumbres, frutas, productos congelados.	Hacer/fundir: Mantequilla, chocolate, gelatina

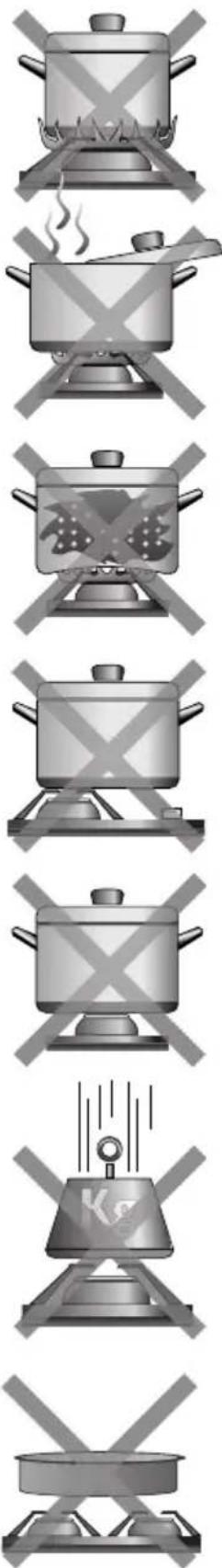

Advertencias de uso respecto del cocinado

NO

sí

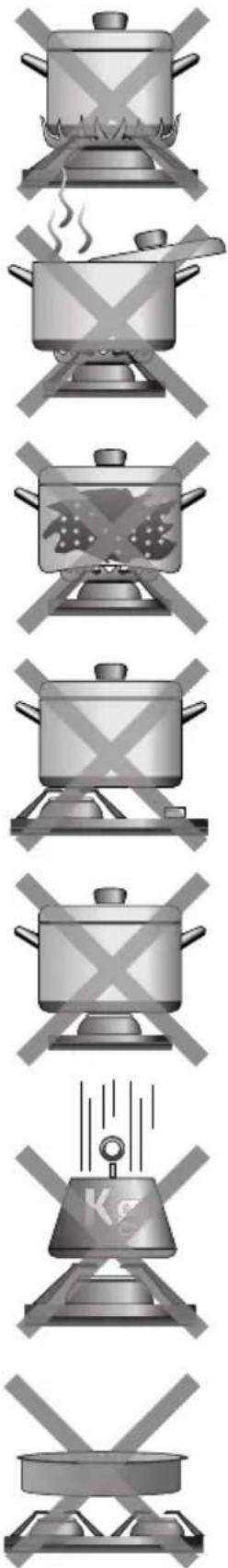

Utilice sempre recipientes apropriados a cada quemador, asi evitara un consumo excessivo del gas y manchado de los recipientes.

No utilise recipientes\ pequeiros en\ quemadores grandes. La llama noDebe tocar los laterales del recipiente.

No cocine sin tapa o con ésta desplazada, se esperdicia parte de la energia.

No utilise recipientes con fondos irregulares, alargan el tiempo de cocinado yurrentan el consumo de energia.

No coloque el recipiente desplazado sobre el quemador, podra volcar.

No utilise recipientes de gran diametro en los quemadores cercanos a los mandos, que una vez centrados en el quemador能把lingtonar a tocarlos y acercarse tanto que eleve la temperatura en esta zona y pueda causar daños.

No coloque los recipientes directamente sobre el quemador.

No utilise pesos excessivos no golpee la placac de coccion con objetos pesados.

No utilise dos quemadores o fuentes de calor para un solo recipiente.

Evite la utilizacion de planchas de asado, cazuelas de barro, etc... Prolongadamente a maxima potencia.

Ponga siempre la tapa

Utilice solo ollas, sartenes y cazuelas con fondo plano y grueso.

Cologne el recipiente bien centrado sobre el quemador.

Coloque el recipiente sobre la parrilla.

Asegúrese de que las parrillas y tapas de los quemadores estén bien colocados antes de su uso.

Manejo los recipientes con cuidado sobre la placà de coccción

Utilice un solo recipiente por quemador.

Utilice la parrilla supletoria en el quemador de triple llama.

Normas de uso para Cristal: Limpieza y conservacion

NO

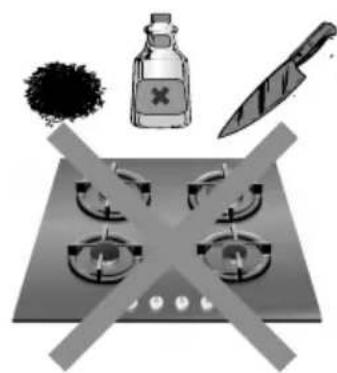

No实用性 detergentes en polvo, sprays para limpieza de hornos o esponjas abrasivas que你能kan rayar el vidrio.

Nunca emcee objetos punzantes tales como estropajos metálicos o cuchillos para qitar restos de alimentos endurecidos sobre la superficie.

No utilise un cuchillo, rasqueta o similar para limpiar la unión del cristal con los embarleccadores de los quemadores o con los perfiles embarleccadores metálicos.

No deslice sobre el vidrio los recipientes, ya que pueda rayarlo. Asimismo, evite cañas de objetos duros o puntiguidos sobre el cristal.

No golpee la plac de coccion por ninguno de sus cantos.

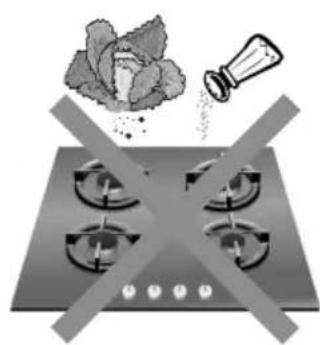

Los granos de arena, por exemple procedentes de la limpieza de hortalizas y verduras, rayan la superficie del cristal.

sí

Para la conservacion del vidrio emplee una esponja jabonosa, pero solo cuando el aparato esté frío.

Limpie la superficie del elemento calefactor una vez frío cada vez que le utilizes.

Incluso las pequeñas suscriedades se queman al volverlo a conectar.

Para Maintener limpios los quemadores y las parrillas deben limpiarse periodically sumergiendolos en agua jabonosa y frotandolos con un cepillo no metalico con el fin de que agujeros y ranuras esten perfectamente libres para proportionscar una llama correcta. Seque las tapas de los quemadores y parrillas siempre que se hayan mojado.

Después de la limpieza y secado de quemadores, asegúrese de que las tapas estén bien colocadas sobre el difusor de llama del quemador.

Debido a las altas temperatas que debe soportar la tapa de aro de su quemador de triple llama y las zonas de acero inoxidable como: aros de las placas, contorno, quemadores, etc., con el tiempo llegan a decolorarse es Normal, limpielas cuando de cada uso y con un producto apropiado para acero inoxidable.

Despues de lavar las parrillas sequelas Completely antes de volver a cocinar conellas, la presencia de gotas de agua o zonas humedes al comienzo de la cocción可以更好 occasionar eventuales punto de deterioro del esmalte.

Tenga cuidado con los tacos de las parrillas cuando las limpie,这些 podrjan soltarse y rayar el cristal con la parrilla en su proxima utilizacion.

Situaciones anomalas

No siempre hay que llamar al service de assistencia的技术ica. En manyos casos, Ud.mismo peut remediarlo. La?sigue tabla contiene algunos consejos.

Nota importante:

Sólo el personal autorizo de nuestro Servicio Tecnico能把 efectuar problemas en el sistema funcional gas y electrico.

¿Qué pasa?	Causa probable Remedio
...si el funciona bajo el正常使用 general está averiado?	-Fusible defectuoso -Controlar -El automático o un diferencial de instalación ha podido dispararse.	el fusible en la caja general de fusibles y Cambiarlo si está averiado -Comprobar en la caja general de entrada si se ha disparado el automático o un diferencial.
...si el encendido electrico no funciona?	-Pueden existir residuos de alimentos o de limpieza entre la bujía y los quemadores. -Los quemadores están molestados -Las tapas del quemador están mal colocadas.	-EI空間 entre bujía y quemadores de ser cuidadosamente limpiado. -Secar cuidadosamente las tapas de quemador y bujías. -Compruebe que las tapas han sido bien colocadas.
...si la llama de los quemadores no es uniforme?	-Las cuales partes del quemador han sido colocadas incorrectly. -Las ranuras de salute de gas de los quemadores están sucias	-Situe correctamente las cuales piezas -Limpie las ranuras de salute de gas de los quemadores.
...si el flujo de gas no parece normal, o no sale gas?	-Esté cerrado el paso de gas debido a llaves intermedias. -Si el gas proviene de una bombona, esta pueda estar vacia.	-Abrir las posibles llaves intermedias. -Cambie la bombona por una llena.
...si hay olor a gas en el recinto de la cucina?	-Algún grifo está abierto. -Posible fuga en el acoplimiento a la bombona.	-Proceda a comprobarlo. -Cerciórese que el acoplimiento está correcto.
...si no funciona lasseguidades de los differentesquemadores?	-No haostenido suficientemente presionado el mando -Están sueñas ranuras de salute de gas de los quemadores.	-Uma vez encendido el quemador mantenga el mando presionado todoslos segundos más. -Limpie las ranuras de salute de gas de los quemadores.

En caso de llamar a nuestro Servicio Técnico, sirvase indicar:

E-NR FD

Estas indicaciones figuran en la plac de caracteristicas de su aparato. Situada en la parte inferior de su plac de cocccion.

Condiciones de garantía

Las conditiones de garantía aplicables a este aparato son las existables por la representation de nuestra Empresa en el Paísdonde se haya efectuado la compra. Si se deseá, el vendedor al que se la haya comprado el aparato estaré en todo momento dispuesto a fácilar detailles al respecto. Enequalquier caso, para hacer uso de la garantía habrá que presentar el comprobante de compra.

Reservado el derecho de modificaciones.

Caro/a Cliente/a:

Esteaparelhoestámarcadoemconformidadecoma Direciva2002/96/CElativaaosresiduosde equipamentoelectricoseelectrónicos(waste electricalandelectronicequipment-WEEE).

Normas de Uso para Cristal: Limpeza e Conservacao 70

Normas de uso en cristal: Cozinhado

Não

Utilize a greha suplente no queimador de triple llama

Se Telefonar para o;, Servico Tecnico, pedimos o favor de indicar:

E-NR FD
