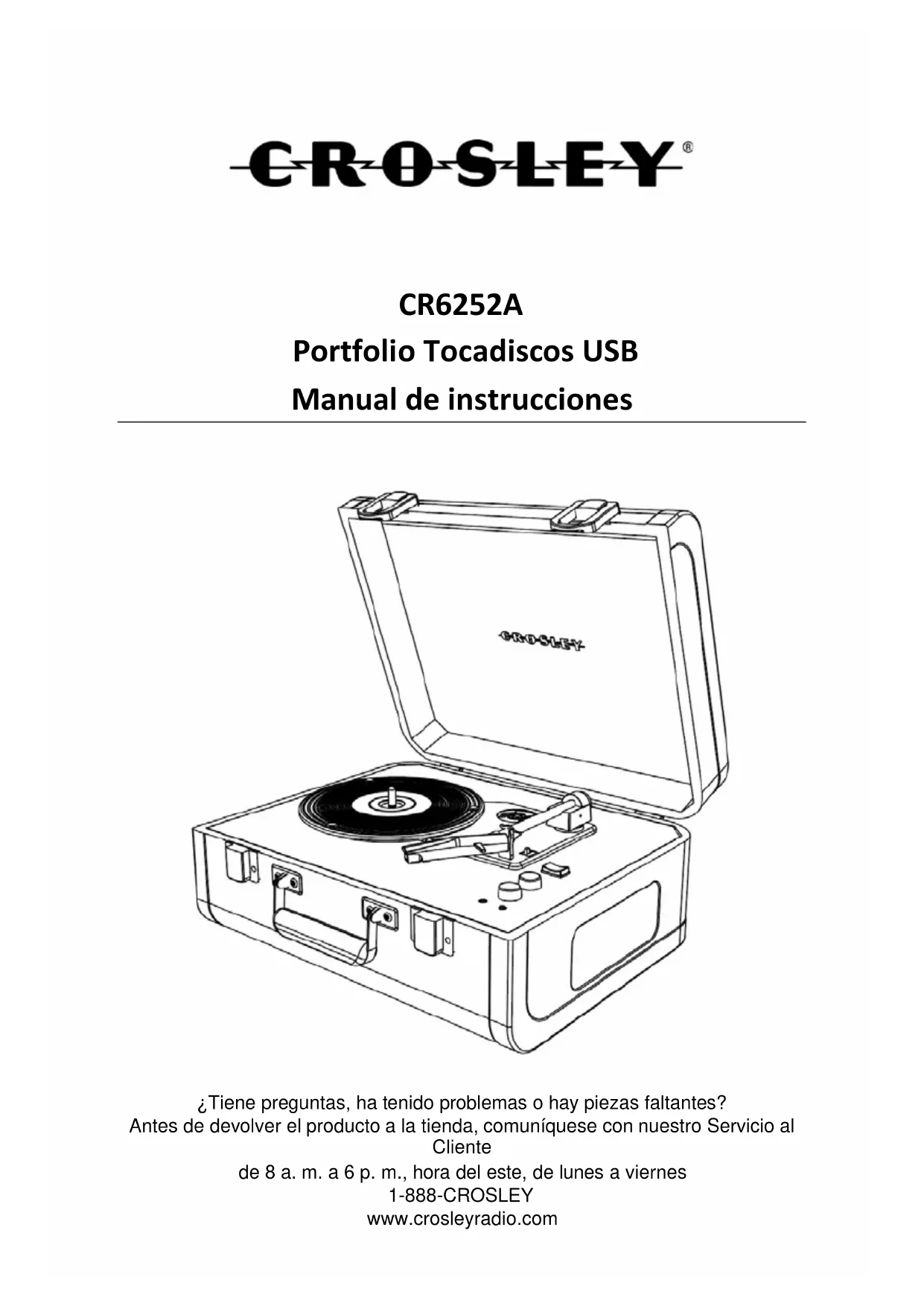

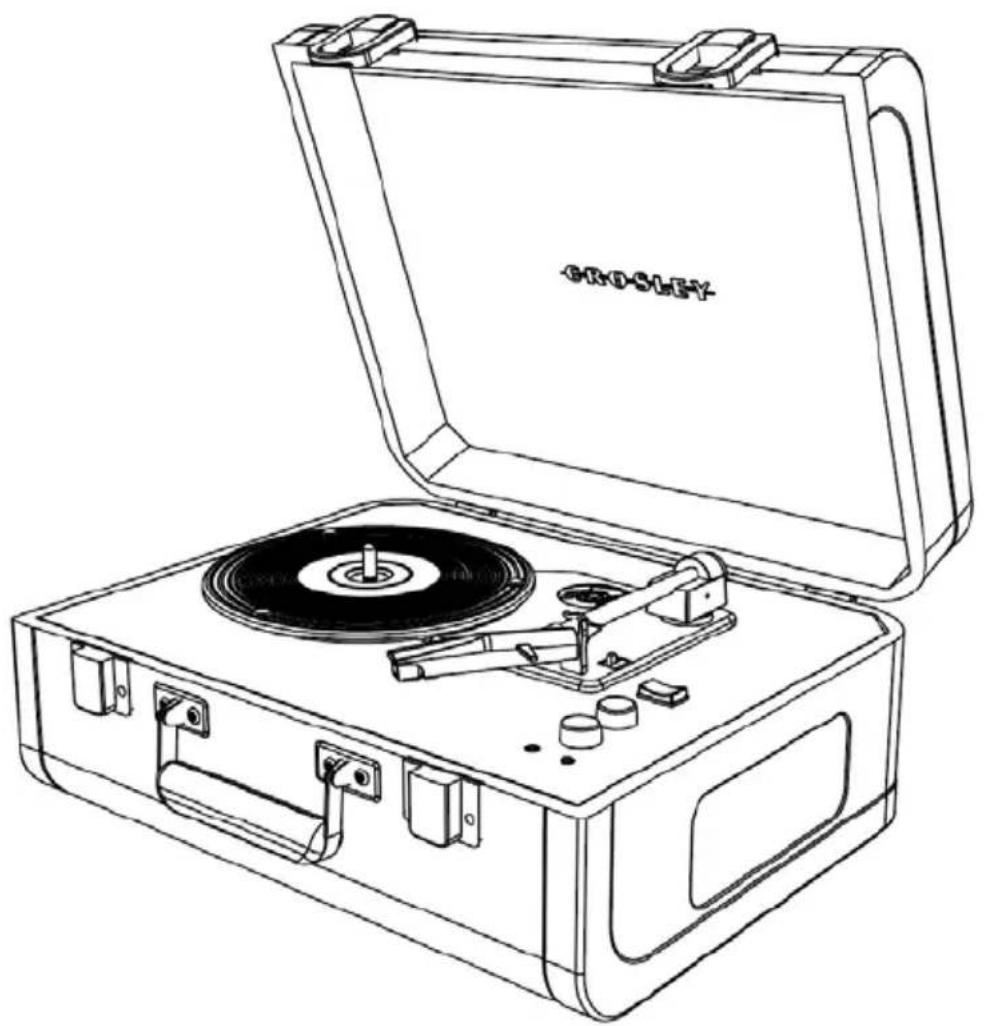

MANUAL DE USUARIO Portfolio CR6252A Crosley

¿Tiene preguntas, ha tenido problemas o hay piezas faltantes? Antes de devolver el producto a la tienda, comuníquese con nuestro Servicio al Cliente de 8 a. m. a 6 p. m., hora del este, de lunes a viernes 1-888-CROSLEY www.crosleyradio.comEspañol

Instrucciones de seguridad Lea y comprenda este manual en su totalidad antes de usar este producto. Conserve estas instrucciones para consultarlas en el futuro.

1. No use este producto cerca del agua.

2. Este producto debe ser utilizado solo con el tipo de fuente de alimentación

indicado en la etiqueta o en este manual de instrucciones.

3. No subestime el propósito de seguridad del enchufe polarizado. Un enchufe

polarizado posee dos hojas; una de ellas es más ancha que la otra. Este enchufe encajará en el tomacorriente en un solo sentido. Si no logra insertar completamente el enchufe en el tomacorriente, pruebe invirtiendo el enchufe. Si aún así el enchufe no encaja, comuníquese con su electricista.

4. Proteja el cable de alimentación de ser pisado o pinzado, en especial en los

enchufes, los tomacorrientes y en el punto donde el cable sale del producto.

5. No sobrecargue los tomacorrientes de pared, cables de alargue, o

receptáculos integrales, ya que puede generar un riesgo de incendio o descarga eléctrica.

6. No introduzca objetos de ningún tipo en el producto a través de las ranuras,

ya que pueden hacer contacto con puntos de alto voltaje o provocar un cortocircuito que ocasione fuego o una descarga eléctrica. No derrame líquidos de ningún tipo sobre el producto.

7. No intente realizar tareas de mantenimiento por su cuenta, ya que abrir o

remover la cubierta puede exponerlo a un voltaje peligroso y a otros riesgos. Deje toda tarea de mantenimiento en manos de un técnico de servicio calificado.

8. Los cambios o las modificaciones que no tengan la aprobación expresa de

la parte responsable del cumplimiento pueden anular el permiso del usuario para utilizar el equipo.

9. No utilice accesorios que no son recomendados por los fabricantes del

producto porque pueden ser peligrosos.

10. Cualquier combinación de carro y producto debe moverse con cuidado. Las

paradas súbitas, el uso de fuerza excesiva y las superficies irregulares pueden causar que el producto y el carro se vuelquen.

11. Las ranuras de ventilación y las aberturas del gabinete son provistas para la

ventilación y para asegurar el correcto funcionamiento del producto y evitar el recalentamiento. No bloquee ni cubra estas aberturas.

12. Desconecte el producto durante las tormentas eléctricas o cuando no se

utilice durante períodos extendidos.Español

Artículos en este empaque Antes de deshacerse de cualquier material del empaque, revíselo con atención y asegúrese de encontrar los siguientes artículos que se incluyen en este paquete:

• Cobertor deslizable del tocadiscos

• Transformador Comuníquese con el Servicio al Cliente de Crosley en caso de que faltara algún accesorio en el empaque. Conserve el material de embalaje original para realizar cambios o devoluciones.

Especificaciones Fuente de energía Transformador de CA, salida CC de 12 V 0,5 A Consumo de energía 15W Potencia del altavoz 3”, 4Ω, 5W x 2 Altavoz 33

, 45, 78 RPM Aguja de repuesto Crosley NP5 Nota:

• El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Con el fin de ahorrar en el consumo de energía, algunos modelos cumplirán con el estándar de ahorro de energía ERP (productos relacionados con la energía). En el caso de que no se produzca la entrada de audio durante 20 minutos, estos equipos se desactivarán automáticamente. Para volver a encenderlos y reanudar la reproducción, deberá apagar la unidad primero y luego volver a encenderla.Español

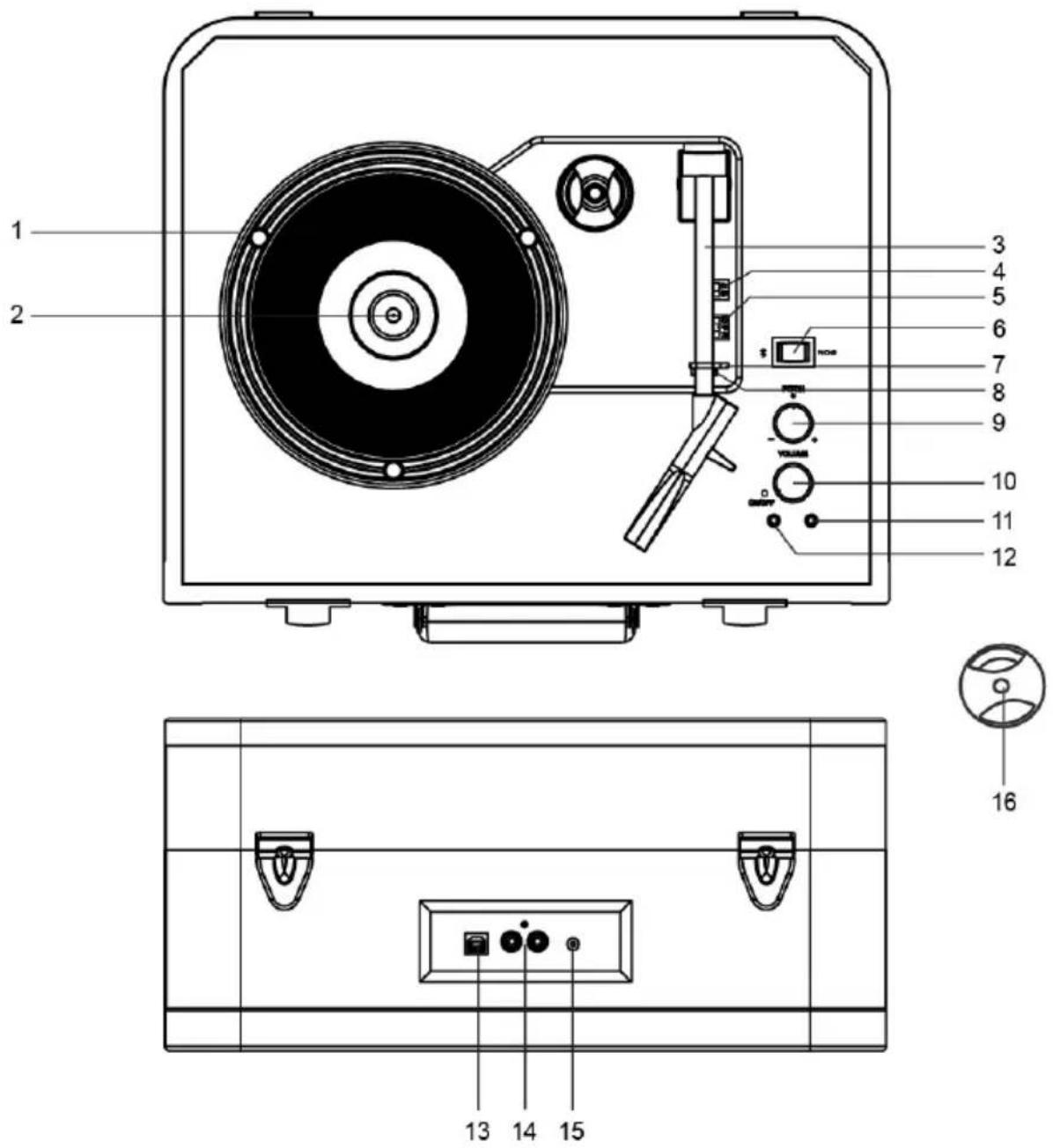

Descripción del producto

2. Eje del tocadiscos

3. Brazo del tocadiscos

4. Interruptor de detención

5. Interruptor de velocidad

6. Interruptor de funciones

7. Broche de sujeción

8. Soporte del brazo del tocadiscos

10. Perilla de volumen

15. Conector de alimentación

16. Adaptador de 45 rpmEspañol

Instalación inicial Instalación indispensable

1. Coloque la unidad en una superficie plana y nivelada. El lugar seleccionado

debe ser estable y estar libre de vibraciones.

2. Quite la banda de sujeción que sostiene el brazo del tocadiscos.

3. Conecte el adaptador de CA al conector de alimentación de la unidad.

Nota: No enchufe el transformador de CA a un tomacorriente hasta terminar de ensamblar las partes. Antes de encender el equipo, vuelva a asegurarse de que todos los ajustes de conexión estén correctos. Siempre apague la unidad al conectarla o desconectarla.

Conexión del sistema estéreo Conectores RCA

• Los conectores RCA generan señales analógicas de nivel de línea y se pueden conectar directamente con un par de parlantes activos o en la entrada correspondiente de su sistema estéreo.

• El cable rojo se conecta en el canal derecho, y el cable blanco se conecta en el canal izquierdo. Nota: Los conectores RCA no están diseñados para conectarse directamente a parlantes pasivos. Si se los conecta a parlantes pasivos, el nivel de volumen será muy bajo.

Conexión de entrada auxiliar Puede conectar un dispositivo de audio a esta unidad y reproducir su música a través de los parlantes. Para hacerlo, conecte el cable auxiliar de 3.5 mm entre su dispositivo de audio y el Conector de entrada auxiliar de esta unidad y comience a reproducir la música. Nota: La conexión de entrada auxiliar invalidará automáticamente la función tocadiscos. Para volver a utilizar la función tocadiscos, desconecte el cable auxiliar del conector de entrada auxiliar.Español

Funcionamiento del tocadiscos

1. Gire la Perilla de volumen encendido/apagado para encenderlo.

2. Ajuste el Interruptor de velocidad según corresponda.

3. Coloque el disco en el tocadiscos. De ser necesario, utilice el Adaptador de

4. Quite el protector de la aguja fonográfica de su ensamblaje.

Nota: Para evitar los daños de la aguja fonográfica, asegúrese de que el protector esté ubicado correctamente cada vez que mueva o limpie el tocadiscos.

5. Suelte el Broche de sujeción del tocadiscos.

Nota: Cuando el tocadiscos no se utilice, recuerde volver a trabar el broche de sujeción.

6. Levante el brazo y muévalo sobre el lugar del disco que desea comenzar a

reproducir. Baje el brazo con cuidado y comience la reproducción.

7. Cuando el disco termine de reproducirse, con cuidado levante el brazo y

muévalo hacia su soporte.

8. Trabe el Broche del brazo del tocadiscos para asegurarlo.

Detención automática de la bandeja Si el Interruptor de detención automática se encuentra en la posición ENCENDIDO, la bandeja dejará de girar automáticamente cuando el disco termine de reproducirse. En raras ocasiones, si el tocadiscos deja de reproducir el disco antes de que termine, ajuste el interruptor a la posición APAGADO. El problema se debería solucionar de esta manera.

Control de tono La velocidad de la plataforma puede ser aumentado o disminuido en aproximadamente un 10% girando el botón de control de tono. Para aumentar la velocidad, gire la perilla de control de Pitch las agujas del reloj. Para disminuir la velocidad, girar el mando en sentido antihorario.Español

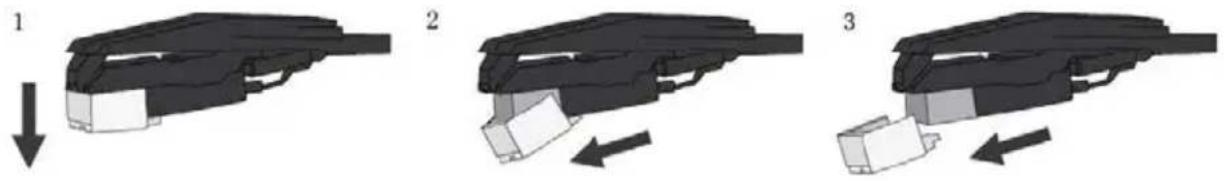

Reemplazo de la aguja Quitar la aguja

1. Tire del borde delantero de la aguja con suavidad.

2. Tire la aguja hacia adelante.

3. Tire hacia fuera y quítela.

1. Coloque la aguja de manera tal que la punta quede hacia abajo.

2. Alinee la parte trasera de la aguja con la cápsula.

3. Introduzca la aguja con el extremo delantero en un ángulo descendente y

suavemente levante la parte delantera de la aguja hacia arriba hasta que se trabe en su lugar.

Grabación USB Para grabar el vinilo en formatos de archivos digitales como MP3, puede usar el conector de salida USB para conectar esta unidad al puerto USB de su computadora y utilizar el programa de grabación que elija.

1. Use el cable USB que se proporciona para conectar la unidad a su

2. Encienda el tocadiscos.

3. Ejecute el programa de grabación que elija.

• En caso de que no tenga un programa de grabación instalado, Audacity es un software de uso libre y se distribuye según la Licencia Pública General de GNU (General Public License, GLP). Para obtener una versión actualizada de Audacity e instrucciones acerca de cómo utilizarlo, visite el sitio web de Audacity: http://www.audacityteam.org/. Crosley no tendrá responsabilidad ni brindará soporte por el software de terceros. Todas las descargas se deben realizar bajo la responsabilidad exclusiva del usuario.

• Dependiendo del sistema operativo y el software que esté usando, es posible que tenga que hacer algunos cambios en las configuraciones del sistema operativo o software antes de comenzar el proceso de grabación. Como pauta general, la fuente/entrada de grabación debe estar configurada en el codificador-decodificador deEspañol

audio del micrófono USB. Además, se recomienda configurarlo en el canal 2, 16 bit, 48000 Hz (calidad DVD)

• Asegúrese de que la conexión USB esté hecha al conector USB de su computadora directamente en vez de a un concentrador USB para asegurar una conexión exitosa.

Funcionamiento de Bluetooth

1. Coloque la perilla de funciones en modo Bluetooth . La unidad emitirá un

sonido de activación.

2. Active la conexión de Bluetooth en el dispositivo de audio, busque “Crosley

CR6252” y conéctelo.

3. Una vez que el dispositivo quede conectado correctamente, la unidad emitirá

un sonido corto de confirmación.

4. Reproduzca música en forma inalámbrica desde el dispositivo hacia la unidad.

Nota: Versión de Bluetooth – 4.2

Mantenimiento del tocadiscos

1. No toque la punta de la aguja fonográfica con los dedos. Evite golpear la

aguja fonográfica con el cobertor para el tocadiscos o con el borde del disco.

2. Limpie la aguja fonográfica con frecuencia con un cepillo suave mediante

movimientos de atrás hacia adelante.

3. Limpie los discos para quitarles el polvo o la grasa con un cepillo para limpiar

discos y con una solución de limpieza para discos.

4. Limpie la tapa del tocadiscos y el gabinete con un paño de microfibras

ligeramente humedecido. Nota: No utilice otros limpiadores que contengan alcohol, benceno o cualquier otro químico agresivo que pueda dañar la pintura y la terminación del tocadiscos. ** Crosley ofrece una línea de productos de distintos accesorios de limpieza. Para obtener más información acerca de los productos de limpieza, consulte a un comerciante o visite nuestro sitio web www.crosleyradio.com.Español

Solución de problemas La unidad no enciende.

• El transformador no está conectado correctamente.

• No hay energía en el tomacorriente.

• Con el fin de ahorrar en el consumo de energía, algunos modelos cumplirán con el estándar de ahorro de energía ERP (productos relacionados con la energía). En el caso de que no se produzca la entrada de audio durante 20 minutos, estos equipos se desactivarán automáticamente. Para volver a encender la unidad y reanudar la reproducción, apáguela y vuelva a encenderla. El equipo está encendido pero la bandeja no gira.

• Se ha salido la correa de transmisión del tocadiscos.

• Un cable de entrada auxiliar está conectado en el conector de entrada auxiliar. Desconéctelo. El tocadiscos gira pero no emite sonidos o los sonidos no son lo suficientemente fuertes.

• El protector de la aguja fonográfica aún está colocado.

• Los auriculares están conectados.Español

Declaraciones de la FCC Precaución de la Comisión Federal de Comunicaciones (Federal Communications Commission, FCC):

1. Este dispositivo cumple con la Sección 15 de las reglas de la FCC/los estándares RSS

exentos de licencia de la industria de Canadá. El uso de este equipo está sujeto a las dos condiciones siguientes: (1) Este dispositivo no causa interferencia perjudicial; y (2) Este dispositivo debe aceptar cualquier interferencia recibida, incluso interferencia que pueda causar un funcionamiento no deseado.

2. Este dispositivo y sus antenas no deben ubicarse en el mismo sitio u operar en

conjunto con cualquier otra antena o transmisor.

3. Los cambios o modificaciones que no tengan la aprobación expresa de la parte

responsable del cumplimiento pueden anular el permiso del usuario para utilizar el equipo. Nota: Este equipo se verificó y se comprobó que cumple con los límites para un dispositivo digital clase B, conforme a la Sección 15 de las reglas de la FCC. Estos límites están diseñados para brindar una protección razonable frente a interferencia perjudicial en un establecimiento residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no es instalada y utilizada siguiendo las instrucciones, puede causar interferencia perjudicial a las radiocomunicaciones. Sin embargo, no existe garantía de que la interferencia no ocurrirá en un establecimiento en particular. Si este equipo causa interferencia perjudicial a las radiocomunicaciones o a la recepción televisiva, lo que se puede determinar al encender y apagar el equipo, se recomienda que el usuario intente corregir la interferencia mediante una o más de las siguientes medidas:

• Orientar o reubicar la antena de recepción.

• Aumentar la separación entre el equipo y el receptor.

• Conectar el equipo a una salida en un circuito diferente del circuito en el que está conectado el receptor.

• Consultar al proveedor o a un técnico con experiencia en radio/TV para obtener ayuda.
