MANUAL DE USUARIO PSLX310BT SONY

Manual de instrucciones

ES

Gebruiksaanwijzing

NL

AVERTISSEMENT

http://esupport.sony.com/US

http://esupport.sony.com/CA/

El adaptador de ca es para su uso en lugares secos, en interiores.

Para reducir el riesgo de incendio, no cubra la abertura de ventilación del dispositivo con periódicos, paños, cortinas, etc. No exponga el dispositivo a fuentes de llamas vivas (velas encendidas, por ejemplo).

Para reducir el riesgo de incendio o descarga eléctrica, no exponga el dispositivo a goteos ni salpicaduras de líquidos. No coloque objetos llenos de líquido, como vasos, sobre el dispositivo.

No instale el aparato en un espacio cerrado, como una estantería o un armario empotrado.

El adaptador de ca no deberá cubrirse con nada y solo deberá utilizarse en una temperatura ambiente de hasta 45 °C.

Aunque apague la unidad, no se desconectará de la red mientras permanezca conectada a la toma de CA.

Como el enchufe principal del adaptador de alimentación de ca se utiliza para desconectar el adaptador de alimentación de ca de la red eléctrica, conéctelo a una toma de ca de fácil acceso. Si detecta alguna anomalía en él, desconéctelo inmediatamente de la toma de corriente de ca.

Para modelos con la marca CE en la unidad

La validez de la marca CE se limita solo a los países en los que se aplique legalmente, principalmente en los países del Espacio Econ mico Europeo (EEE) y Suiza.

Cables recomendados

Para la conexión a ordenadores y/o periféricos deberán utilizarse cables adecuadamente blindados y puestos a tierra.

El adaptador de ca no está disponible para su reparación y deberá dejar de utilizarse

inmediatamente cuando se encuentre que está dañado o defectuoso.

PRECAUCIÓN: RIESGO DE DESCARGASELÉCTRICAS, UTILIZAR SOLAMENTE EN UN LUGAR SECO

Polaridad de la salida de cc del adaptador de ca

Para el sistema de tocadiscos estéreo

La placa de características se encuentra en la parte inferior del sistema de tocadiscos estéreo.

Acerca del adaptador de ca

El nombre del modelo del adaptador de ca se encuentra en la parte inferior del adaptador de ca.

Para comprobar la versión de firmware de su tocadiscos

Puede comprobar la versión de firmware de su tocadiscos en el ordenador. Actualice el firmware descargando las actualizaciones que se proporcionan en la página de ayuda al cliente de Sony cuando estén disponibles.

Para los clientes de Europa

Aviso para clientes: la información siguiente es aplicable solamente para equipos vendidos en países en los que se aplican las directivas de la UE.

Este producto ha sido fabricado por, o en nombre de Sony Corporation. Importador UE: Sony Europe Limited. Las consultas relacionadas con el Importador a la UE o con la conformidad del producto en Europa deben dirigirse al representante autorizado por el fabricante, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Bélgica.

Por la presente, Sony Corporation declara que este equipo es conforme con la Directiva 2014/53/UE.

El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente:

http://www.compliance.sony.de/

Este equipo ha sido probado y conformado a los límites establecidos en el reglamento de EMC con un cable de conexión de menos de 3 metros de longitud.

Este equipo de radio está destinado a utilizarse con la versión o versiones aprobadas de software que se indican en la Declaración de Conformidad de la UE. Se ha verificado que el software cargado en este equipo de radio cumple con los requisitos esenciales de la Directiva 2014/53/UE.

Tratamiento de los equipos eléctricos y electrónicos al final de su vida útil (aplicable en la Unión Europea y otros países con sistemas de tratamiento selectivo de residuos)

Este símbolo en el equipo o en su embalaje indica que el presente producto no puede tratarse como un residuo doméstico normal. Debe entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, ayudará a prevenir las posibles consecuencias negativas para la salud y el medio ambiente que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de este producto. El reciclaje de los materiales ayuda a preservar los recursos naturales. Si desea obtener información detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

Precauciones

Seguridad

• Antes de utilizar la unidad, compruebe que la tensión de funcionamiento de su unidad es idéntica a la tensión de su suministro eléctrico local.
• Si cae dentro de la caja algún objeto sólido o líquido, desenchufe la unidad y deje que personal cualificado la compruebe antes de seguir utilizándola.
• Si no va a utilizar la unidad durante un periodo de tiempo prolongado, desenchúfela de la toma de corriente de la pared. Para desconectar el cable, extráigalo tirando de la clavija. No tire nunca del propio cable.

Reembalaje

Guarde el cartón y materiales de embalaje. Ofrecen un contenedor ideal para transportar la unidad.

Si tiene alguna pregunta o problema concerniente a su unidad que no esté mencionado en este manual, le sugerimos que consulte con el distribuidor Sony más cercano.

Características

El PS-LX310BT es un sistema de tocadiscos estéreo diseñado para la reproducción analógica de discos de vinilo.

Ensamble su tocadiscos para utilizarlo por primera vez.

Su tocadiscos no tiene altavoces incorporados.

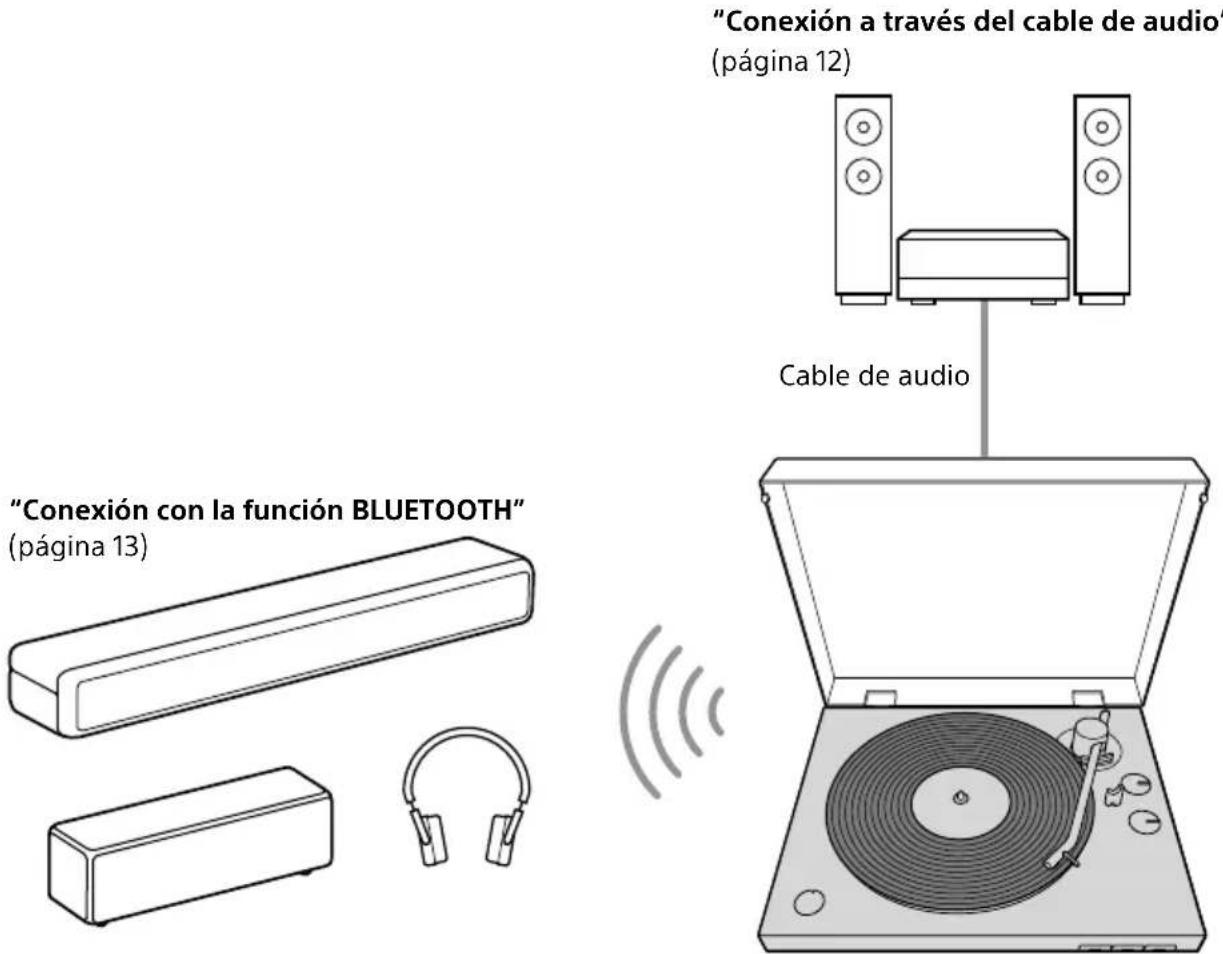

Para escuchar audio de discos de vinilo, utilice un cable de audio para conectar a un dispositivo de audio o utilice la función BLUETOOTH® para conectar a un dispositivo de audio que admita la tecnología inalámbrica BLUETOOTH, como altavoces inalámbricos o auriculares inalámbricos.

"Conexión con la función BLUETOOTH" (página 13) "Cable de audio "Conexión a través del cable de audio" (página 12)

Nota

• Asegúrese de conectar y utilizar un dispositivo de audio habilitado con tecnología inalámbrica BLUETOOTH con una función de ajuste de volumen. Las pistas de audio pueden reproducirse a volúmenes muy altos si conecta su tocadiscos a un dispositivo desde el que no pueda ajustar el volumen.
• Los dispositivos, incluyendo televisores, smartphones, y ordenadores, no pueden recibir emisiones que se envían desde su tocadiscos si el tocadiscos está conectado a un dispositivo BLUETOOTH.
• El tocadiscos no es un reproductor de discos analógicos diseñado para el uso de DJ (Disk Jockey). Detener o invertir la rotación del disco de vinilo con la mano causará mal funcionamiento.

Índice

Precauciones 3

Características 4

Partes y controles....6

Preparativos

Comprobación de los componentes suministrados....9

Ensamblaje del tocadiscos......10

Conexión de su tocadiscos......12

Escucha de un disco de vinilo

Reproducción de un disco de vinilo ....15

Mantenimiento

Limpieza de la aguja ....18

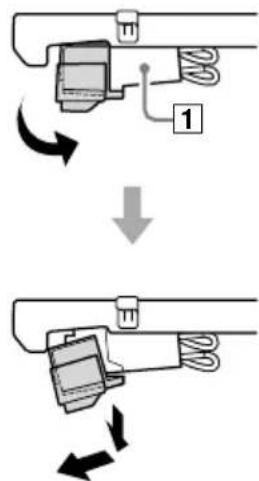

Reemplazo de la aguja....18

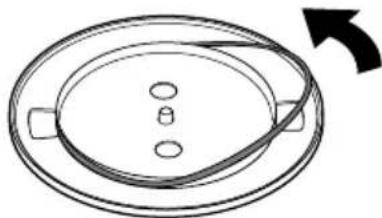

Reemplazo de la correa transmisora....19

Limpieza de la cubierta antipolvo y del cuerpo del tocadiscos ...... 20

Información adicional

Solución de problemas .....21

Servicios de reparación......23

Especificaciones ......23

Sitios web de asistencia al cliente...24

Marcas comerciales 25

① Eje (página 10)
② Estera para el plato (página 9, 11)
3 Plato (página 9, 10)

Coloque el plato en el eje mientras esté ensamblando el tocadiscos. El plato tiene una correa transmisora colocada alrededor en la parte posterior.

4 Indicador BLUETOOTH

El indicador se ilumina en azul mientras el tocadiscos está conectado al dispositivo de reproducción habilitado para la tecnología inalámbrica BLUETOOTH con la función BLUETOOTH, parpadea rápidamente en azul mientras el tocadiscos está en modo de emparejamiento, y se apaga cuando se inhabilita la función BLUETOOTH. Si no hay dispositivos cercanos que ya hayan sido emparejados cuando pulse el botón BLUETOOTH/botón — PAIRING con la función BLUETOOTH inhabilitada, el indicador se iluminará en naranja y el tocadiscos entrará en espera.

5 Botón BLUETOOTH/botón — PAIRING (página 13)

Habilita/inhabilita la función BLUETOOTH. Púlselo durante unos 2 segundos y suéltelo para activar el modo de emparejamiento de su tocadiscos.

6 Puerto USB micro

Este puede verse en el interior de su tocadiscos cuando se retira el plato. Cuando haya actualizaciones disponibles (página 2), conecte su tocadiscos al ordenador a través de un cable USB micro (no suministrado) y actualice el firmware.

7 Cubierta antipolvo (página 9, 11)
8 Bisagras de la cubierta antipolvo (página 9, 11)
9 Orificio de almacenamiento para el adaptador de 45 rpm (página 9, 15)

Puede almacenar el adaptador de 45 rpm cuando no lo esté utilizando.

10 Brazo fonocaptor (página 15)

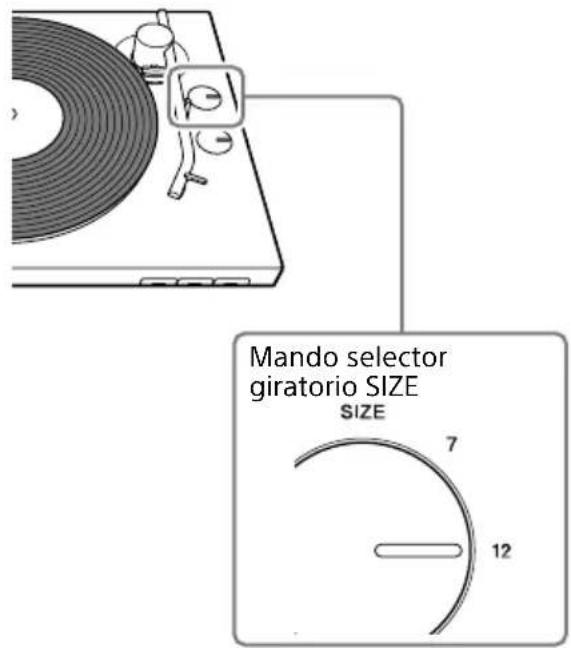

11 Mando selector giratorio SIZE (página 16)

Gírelo para establecer el tamaño apropiado para el disco de vinilo que desee reproducir.

12 Soporte del brazo fonocaptor (página16)

Coloque el brazo fonocaptor aquí mientras no esté reproduciendo un disco de vinilo.

Nota

Hay un orificio en la parte inferior del soporte del brazo fonocaptor. Pase una cuerda a través del orificio y fije el brazo fonocaptor y el soporte del brazo fonocaptor antes de transportar su tocadiscos.

13 Mando selector giratorio SPEED (página 15)

Gírelo para establecer las rpm apropiadas para el disco de vinilo que desee reproducir.

14 Cabezal de la aguja

15 Aguja (página 18)

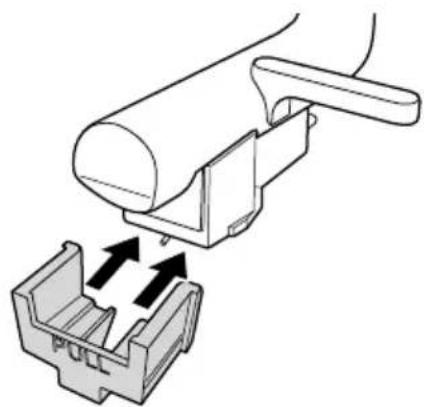

La cubierta protectora de la aguja estará colocada cuando adquiera su tocadiscos. Coloque la cubierta cuando ensamble su tocadiscos y cuando no vaya a utilizar su tocadiscos durante mucho tiempo.

Nota

La aguja es un componente de gran precisión. Manéjela con cuidado para evitar que se dañe.

16 Cuerpo del cartucho fonocaptor (página 18)

17 Botón START (página 16)

18 Botón STOP (página 16)

19 Botón UP/DOWN (página 16)

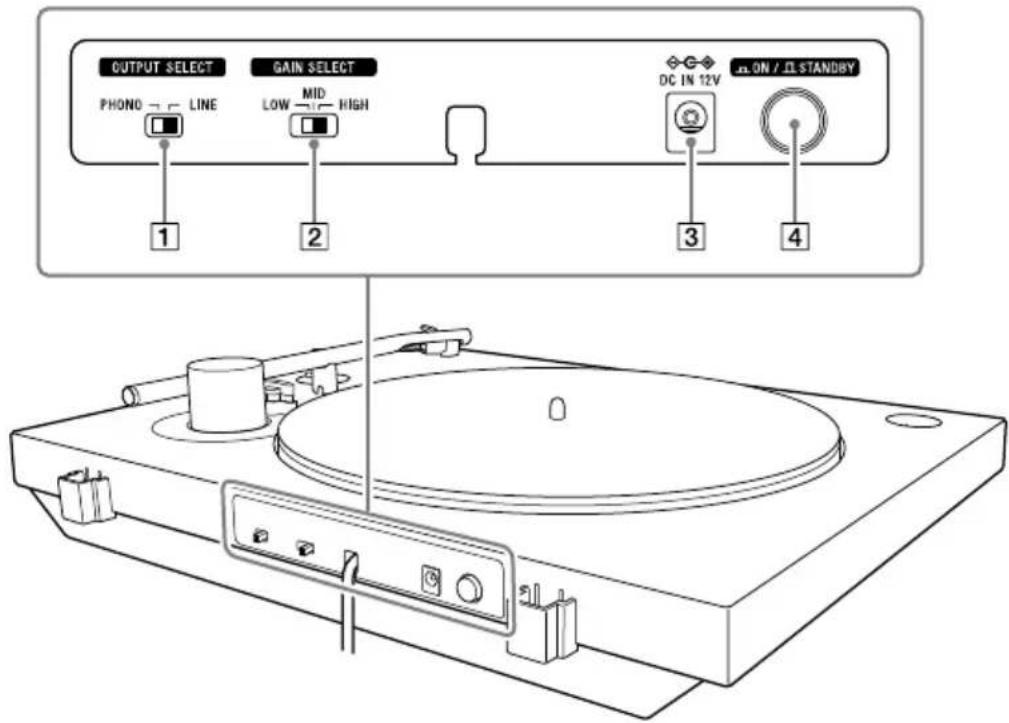

Parte trasera

OUTPUT SELECT PHONO LINE GAIN SELECT LOW MID HIGH DC IN 12V ON / STANDBY 1 2 3 4

1 Selector OUTPUT SELECT (página 12)

Cambie al formato de salida apropiado del dispositivo que esté utilizando cuando conecte un dispositivo de audio, como un sistema estéreo o un amplificador.

② Selector GAIN SELECT

Cuando reproduzca, ajuste la diferencia de volumen de los discos de vinilo. Si la pista de audio se grabó en el disco de vinilo a un volumen bajo, ajústelo a HIGH para que se reproduzca al volumen adecuado. Si la pista de audio se grabó en el disco de vinilo a un volumen alto, el sonido puede distorsionarse si el disco de vinilo se reproduce con el ajuste HIGH. Cambie los ajustes para adecuarlos al disco de vinilo.

El ajuste de volumen será efectivo para la salida de audio cuando el selector OUTPUT SELECT se ajuste a LINE y el volumen de reproducción en las conexiones BLUETOOTH. Será ineficaz para la salida de audio cuando el selector OUTPUT SELECT esté ajustado a PHONO.

3 Toma ◇-●- DC IN 12V

4 Botón de alimentación ON/STANDBY

Conecte/desconecte la alimentación de su tocadiscos.

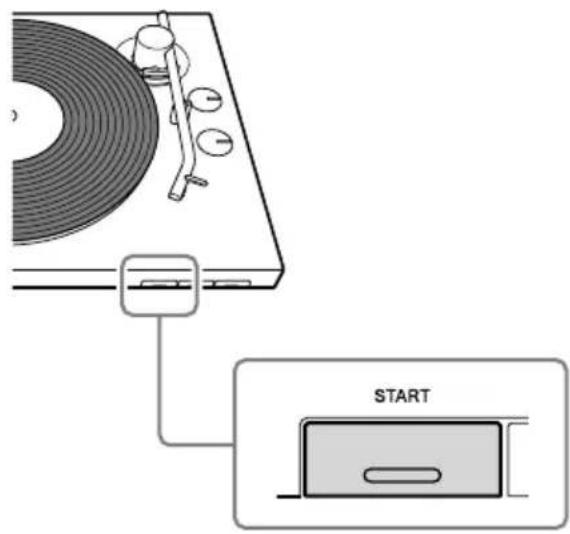

Si la reproducción no se inicia al pulsar el botón START, compruebe que el botón de alimentación esté ajustado a ON.

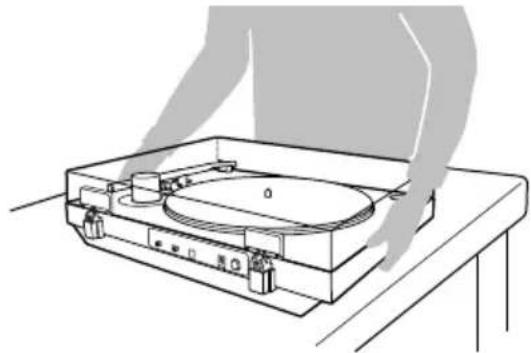

Nota sobre el transporte de este producto

Cuando transporte este producto, asegúrese de sujetar la parte inferior del mismo como se muestra en la ilustración de abajo. El manejo inadecuado podría causar la caída del producto, lo que podría esultar en mal funcionamiento o lesiones personales.

Comprobación de los componentes suministrados

Asegúrese de que tiene todos los accesorios suministrados indicados a continuación. Si encuentra que falta algo, póngase en contacto con su proveedor o con el sitio web de asistencia al cliente. (Consulte la página 24.)

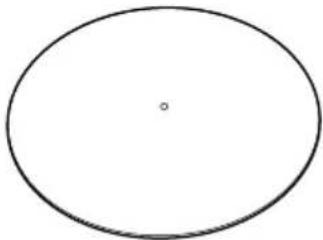

- Estera para el plato (1)

Coloque el adaptador de 45 rpm en el eje para reproducir un disco de vinilo de 7 pulgadas (17 cm) (disco EP).

Cuando no esté utilizando el adaptador de 45 rpm, guárdelo en su orificio de almacenamiento.

- Bisagras de la cubierta antipolvo (2)*

- Adaptador de ca (1)

- Manual de instrucciones (este manual)

* El adaptador de 45 rpm y las bisagras de la cubierta antipolvo están fijadas a una superficie lateral del material de embalaje de su tocadiscos.

Nota

Conserve los materiales de embalaje por si tiene que transportar el tocadiscos para su reparación.

Ensamblaje del tocadiscos

Nota

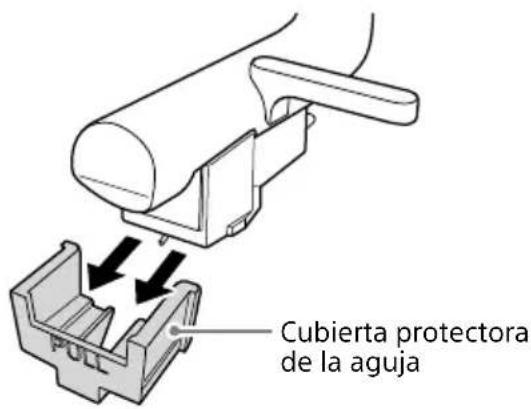

• Cuando adquirió su tocadiscos, la cubierta protectora de la aguja estaba colocada en la aguja. Deje la cubierta colocada mientras ensamble su tocadiscos.
• No conecte el tocadiscos a una toma de corriente con el adaptador de ca hasta que haya terminado el ensamblaje.
• La aguja es un componente de gran precisión. No toque la aguja mientras la manipule. Si toca la aguja con los dedos, o si golpea la aguja en el plato, puede dañar la aguja.
• Para mover su tocadiscos después de ensamblar el tocadiscos,
• coloque la cubierta protectora de la aguja,
• retire el plato, y
• pase una cuerda a través del orificio del soporte del brazo fonocaptor, y fije el brazo fonocaptor y el soporte del brazo fonocaptor.

Precauciones en la colocación

• Ponga la unidad sobre una superficie nivelada.
• Evite poner la unidad cerca de aparatos eléctricos (tales como un televisor, secador de pelo, o lámpara fluorescente) que pueden ocasionar zumbido o ruido.
• Ponga la unidad donde no vaya a estar sujeta a ningún tipo de vibración, tal como de los altavoces, de una puerta que se cierre de golpe, etc.
• Mantenga la unidad alejada de la luz solar directa, temperaturas extremas, y polvo o humedad excesivos.
• Mantenga la unidad alejada de dispositivos que puedan emitir ondas de radio o ruido electromagnético.

Colocación del plato

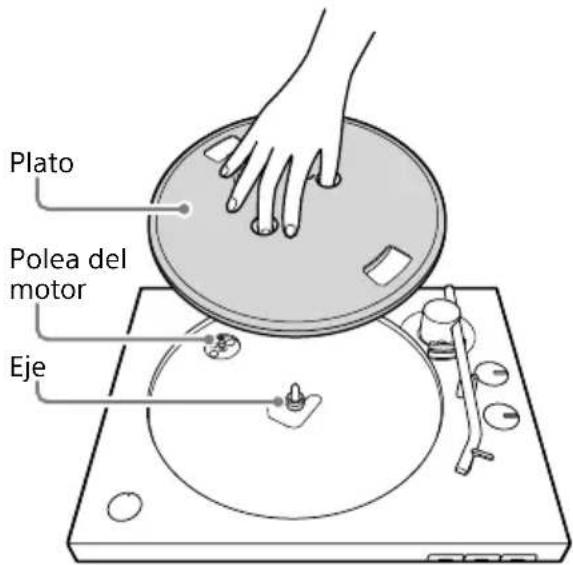

1 Coloque el plato en el eje.

Mantenga el plato a nivel mientras lo coloque en el eje.

Plato Polea del motor Eje

Nota

Sujete firmemente el plato para que no se caiga, ya que podría causar lesiones personales o daños en el tocadiscos.

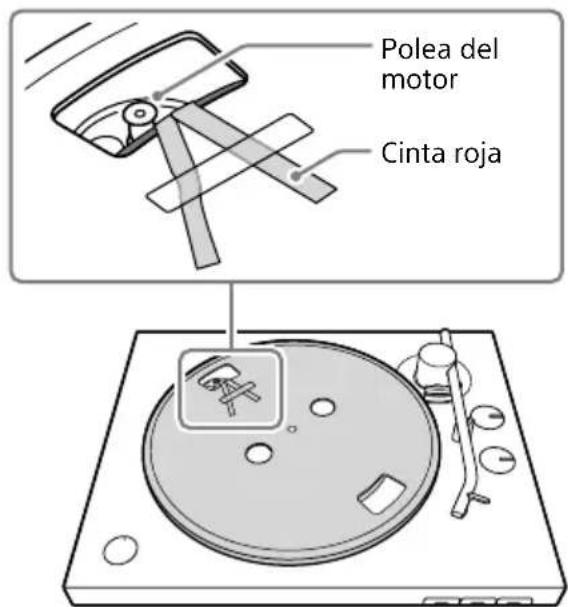

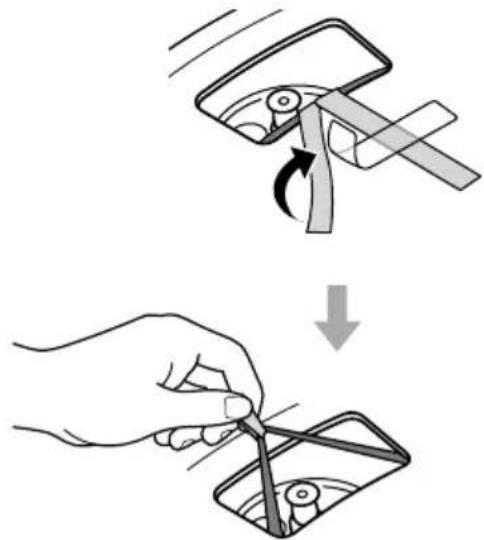

2 Gire el plato hasta la posición donde pueda ver la polea del motor a través del orificio rectangular con las puntas de la cinta roja pegadas con cinta adhesiva en el plato.

Polea del motor Cinta roja

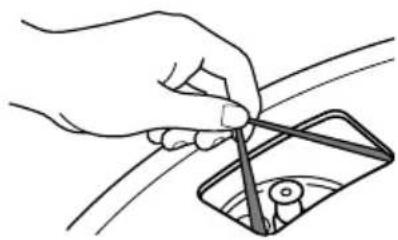

3 Despegue la cinta adhesiva, tire y sujete la cinta roja, y después enganche la correa transmisora alrededor de la polea del motor.

• Tenga cuidado de no dejar que la correa transmisora se tuerza. Si la correa transmisora se tuerce al colocarla alrededor de la polea del motor, la velocidad se volverá inestable y el plato se detendrá después de que comience a girar. Si esto sucede, vuelva a colocar la correa transmisora alrededor de la polea del motor.
• Cuando coloque la correa transmisora alrededor del plato, no estire excesivamente la correa transmisora. Esto deterioraría la correa transmisora, lo que haría que el tono del sonido fluctuase y fuese demasiado alto.
• Si la correa transmisora se sale del círculo interior del plato mientras coloque la correa transmisora alrededor de él, retire temporalmente el plato. Dé la vuelta al plato y enrolle la correa transmisora alrededor de la circunferencia del círculo interior. Después, comience de nuevo el procedimiento desde el principio.
• Asegúrese de retirar la cinta roja después de colocar la correa transmisora alrededor de la polea del motor. La cinta roja está pensada para ayudarle con este trabajo. La colocación de la correa transmisora alrededor de la polea del motor seguirá siendo posible sin la cinta roja. La cinta roja ya no será necesaria una vez que se haya colocado el plato.

4 Coloque la estera para el plato en el plato.

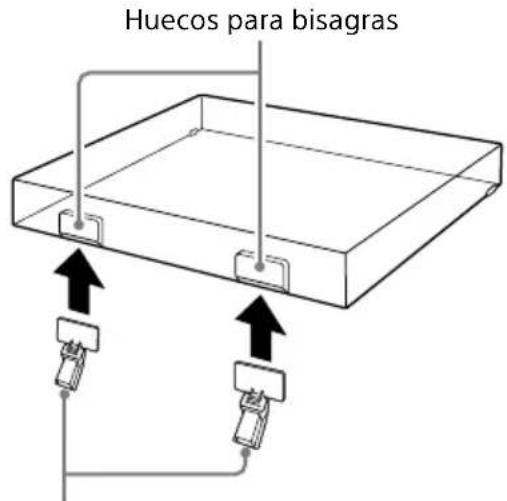

Colocación de la cubierta antipolvo

1 Inserte las bisagras de la cubierta antipolvo en los huecos para bisagras de la cubierta antipolvo.

Huecos para bisagras

Bisagras de la cubierta antipolvo

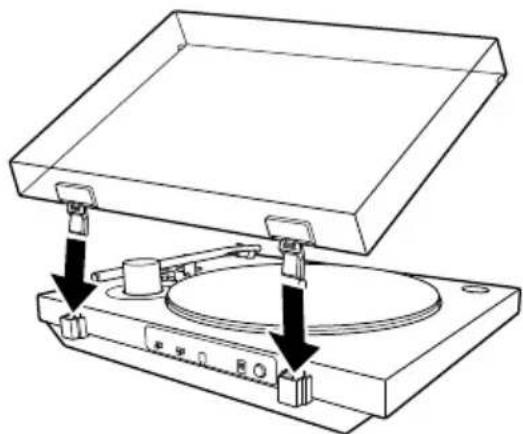

2 Alinee las bisagras colocadas con los huecos de las bisagras de la parte posterior del tocadiscos y empuje hacia adentro cubierta antipolvo.

Para retirar la cubierta antipolvo del tocadiscos, abra completamente la cubierta antipolvo, sujete ambos lados cerca de la parte inferior de la cubierta, y después tire de ella con cuidado hacia arriba.

Conexión de su tocadiscos

Conexión a través del cable de audio

Nota

• Asegúrese de apagar el dispositivo de audio, como un sistema estéreo o un amplificador, antes de la conexión.
• Asegúrese de hacer todas las conexiones antes de conectar el adaptador de ca a una toma de corriente.

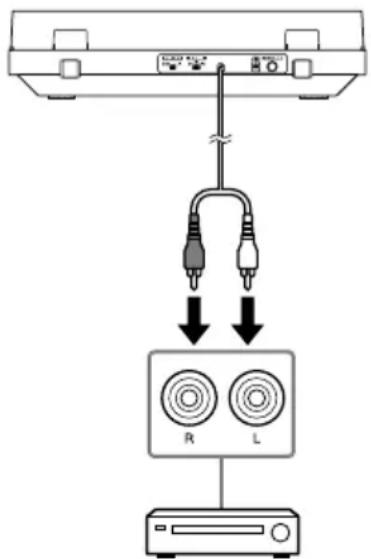

1 Conecte el cable de audio, que sale de la parte trasera del tocadiscos, a la toma de entrada PHONO, a la toma de entrada AUX, o a la toma de entrada analógica para el dispositivo de audio.

Enchufe la clavija blanca en la toma blanca (L) y la clavija roja en la toma roja (R).

Asegúrese de insertar firmemente las clavijas en las tomas. La conexión floja causaría ruidos en la reproducción.

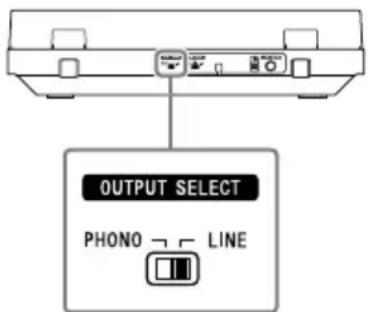

2 Ajuste el selector OUTPUT SELECT de la parte trasera del tocadiscos de acuerdo con las tomas del dispositivo de audio conectado.

- Si el dispositivo de audio tiene una toma de entrada PHONO (conectado a la toma de entrada PHONO)

Ajuste el selector a PHONO. La señal de audio cartucho fonocaptor MM sale del cable de audio sin pasar a través del preamplificador fonográfico integrado en el tocadiscos. Se utiliza el preamplificador fonográfico para el dispositivo de audio.

- Si el dispositivo de audio no tiene una toma de entrada PHONO (conectado a la toma de entrada AUX, toma de entrada VIDEO, etc.)

Ajuste el selector a LINE. La señal de audio que pasa a través del preamplificador fonográfico integrado en el tocadiscos sale a través del cable de audio.

OUTPUT SELECT PHONO LINE

Nota

- Si solo utiliza la conexión BLUETOOTH y no conecta el tocadiscos a otro dispositivo utilizando el cable de audio, coloque el cable de audio de manera que sus puntas metálicas no se toquen entre sí ni toquen ninguna parte metálica de bastidores u otros dispositivos. Después, ajuste el selector OUTPUT SELECT a LINE para utilizar el tocadiscos.

- La conexión del cable de audio a la toma de entrada PHONO y el ajuste del selector OUTPUT SELECT a LINE pueden producir un sonido muy fuerte que puede romper el amplificador o el altavoz. Cuando conecte a la toma de entrada PHONO ajuste siempre el selector a PHONO.

La conexión del cable de audio a una toma de entrada analógica, como una toma de

entrada AUX, y el ajuste del selector OUTPUT SELECT a PHONO producen solo un sonido muy silencioso. Cuando conecte a la toma de entrada analógica, ajuste siempre el selector a LINE.

Sugerencia

El selector OUTPUT SELECT está ajustado a LINE en el momento de la adquisición.

Para evitar interferencias de ruido, aleje el cuerpo del adaptador de ca del tocadiscos en la medida de lo posible.

Conexión con la función BLUETOOTH

Puede disfrutar de la reproducción de discos de vinilo utilizando la función BLUETOOTH de su tocadiscos para conectar de forma inalámbrica a un dispositivo de reproducción (no suministrado) que admita la tecnología inalámbrica BLUETOOTH, como altavoces BLUETOOTH o auriculares BLUETOOTH.

Las sacudidas al pulsar el botón BLUETOOTH/botón -PAIRING mientras se reproduce un disco de vinilo pueden hacer que la aguja salte. Recomendamos conectar a BLUETOOTH antes de reproducir un disco de vinilo.

Nota

No conecte a auriculares para los que no pueda ajustar el volumen. Es posible que las pistas de audio se reproduzcan a volúmenes muy altos.

Registro (emparejamiento) de dispositivos con su tocadiscos

La primera vez que conecte su tocadiscos a un dispositivo de reproducción que admita la tecnología inalámbrica BLUETOOTH, deberá emparejarlo con el dispositivo. Como su tocadiscos puede registrar información de hasta 8 dispositivos emparejados, no tendrá que emparejar la próxima vez que conecte el dispositivo al tocadiscos.

1 Coloque el dispositivo de reproducción que admita la tecnología inalámbrica BLUETOOTH, al que desee conectar, lo más cerca posible de su tocadiscos.

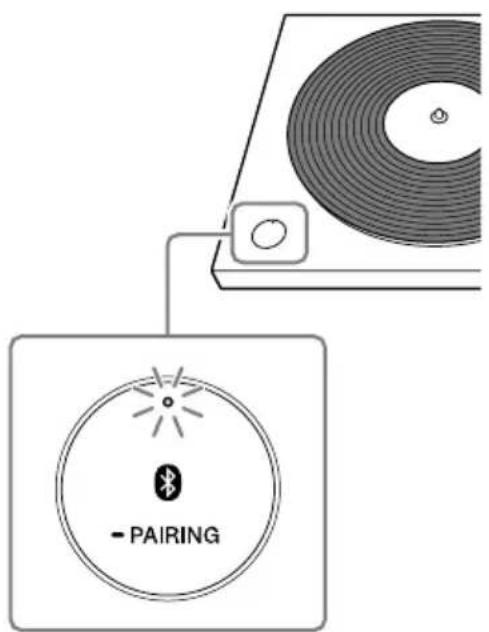

2 Mantenga pulsado el botón BLUETOOTH/botón • PAIRING de su tocadiscos durante unos 2 segundos, y después suéltelo.

El indicador BLUETOOTH parpadeará rápidamente en azul.

- PAIRING

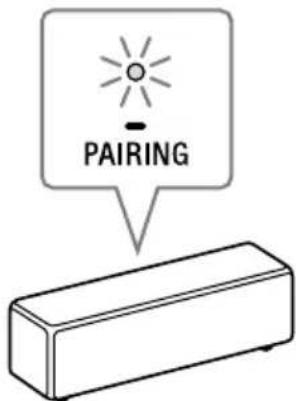

3 Active el modo de emparejamiento para el dispositivo de reproducción que admita la tecnología inalámbrica BLUETOOTH, al que desee conectar.

PAIRING

La ilustración anterior es un ejemplo de un dispositivo que se está conectando.

Con respecto a cómo activar el modo de emparejamiento para el dispositivo al que desee conectar, consulte las instrucciones del usuario suministradas con el dispositivo.

Cuando finalice el emparejamiento, el indicador BLUETOOTH dejará de parpadear en azul y permanecerá encendido.

Nota

Si solo está utilizando la conexión BLUETOOTH y no va a conectar su tocadiscos a otro dispositivo mediante el cable de audio, ponga el selector OUTPUT SELECT de la parte trasera del tocadiscos en la posición LINE para utilizar el tocadiscos.

Sugerencia

- Una vez que haya emparejado el tocadiscos y el dispositivo, podrá conectar al dispositivo emparejado con solo pulsar brevemente el botón BLUETOOTH/botón — PAIRING para habilitar la función BLUETOOTH del tocadiscos. También puede conectar al dispositivo emparejado y reproducir discos de vinilo pulsando el botón START de la parte delantera del tocadiscos cuando el indicador BLUETOOTH esté iluminado en naranja (en espera).

- Pulse el botón BLUETOOTH/botón • PAIRING para abandonar la conexión BLUETOOTH. El indicador BLUETOOTH se apagará.

- Puede registrar información para un máximo de 8 dispositivos emparejados con su tocadiscos. Puede eliminar toda la información de los dispositivos emparejados manteniendo pulsado el botón BLUETOOTH/botón — PAIRING durante unos 10 segundos, y después soltándolo.

Si no puede registrar (emparejar) dispositivos

- Si hay dispositivos de reproducción, que admitan la tecnología inalámbrica BLUETOOTH cerca, que tengan la función BLUETOOTH habilitada, pero algunos de ellos no sean el dispositivo con el que desea emparejar, inhabilite la función BLUETOOTH de los mismos y trate de emparejar de nuevo.

- Con la operación de emparejamiento, un dispositivo con el que no desea emparejar puede encender y conectarse automáticamente al tocadiscos. Si esto ocurre, cambie la configuración del dispositivo para que no se encienda mediante la conexión BLUETOOTH, apague el dispositivo, e intente emparejar de nuevo.

- No puede emparejar su tocadiscos con smartphones, televisores, ni ordenadores El tocadiscos puede utilizar la función BLUETOOTH para enviar datos a dispositivos de reproducción que admitan la tecnología inalámbrica BLUETOOTH; sin embargo, debido a que el tocadiscos no puede recibir datos de smartphones, televisores, ni ordenadores, el tocadiscos no puede emparejarse con ellos.

Escucha de un disco de vinilo

Reproducción de un disco de vinilo

Nota

• Antes de reproducir un disco de vinilo, baje el volumen del dispositivo de audio. El ruido fuerte y crepitante producido por el brazo fonocaptor al descender y la aguja al entrar en contacto con el disco de vinilo puede dañar los altavoces o el dispositivo de audio.
  Espere hasta que la aguja haya descendido completamente, y después ajuste el volumen.
• Incluso los discos de vinilo nuevos pueden producir sonido crepitante al reproducirlos. Tenga en cuenta que este ruido es una característica de la reproducción de discos de vinilo. Además, tenga en cuenta las prácticas de almacenamiento para discos de vinilo, ya que el polvo y la suciedad que se adhieren a los discos de vinilo cuando se sacan de sus fundas pueden causar ruido.

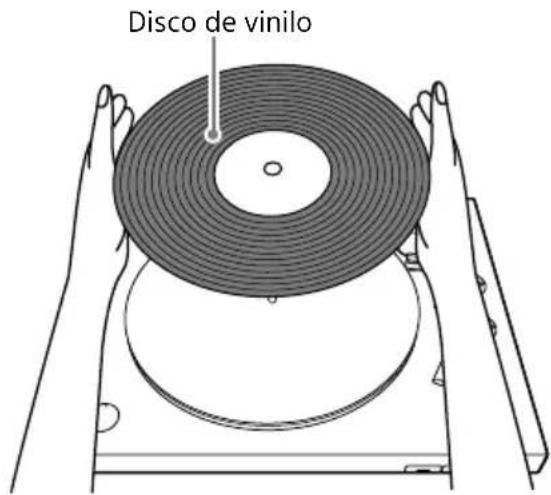

1 Ponga un disco de vinilo sobre el plato.

Disco de vinilo

Nota

Ponga solamente un disco de vinilo sobre el plato a la vez.

Para reproducir discos de vinilo de 7 pulgadas (17 cm) (discos EP)

Coloque el adaptador de 45 rpm en el eje para reproducir un disco de vinilo de 7 pulgadas (17 cm) (disco EP).

Cuando haya terminado de utilizar el adaptador de 45 rpm, guárdelo en su orificio de almacenamiento.

2 Utilice el mando del selector giratorio SPEED para seleccionar la velocidad de rotación apropiada para el disco de vinilo.

Mando selector giratorio SPEED SPEED 33 45

Sugerencia

La velocidad de rotación está normalmente impresa en la etiqueta del centro del disco de vinilo o en la funda del disco.

3 Utilice el mando del selector giratorio SIZE para seleccionar el tamaño (en pulgadas) del disco de vinilo.

Ajústelo a "12" para discos LP, o a "7" para discos EP.

4 Quite la cubierta protectora de la aguja.

Cubierta protectora de la aguja

Nota

Quite la cubierta protectora de la aguja con cuidado a fin de no dañar la aguja.

5 Pulse el botón START.

La reproducción se iniciará cuando el brazo fonocaptor descienda automáticamente a su posición, que fue ajustada utilizando el mando del selector giratorio SIZE, al comienzo del disco de vinilo.

START

Nota

• Cuando cierre la cubierta antipolvo, hágalo lentamente para evitar ejercer fuerza física que pueda causar el salto de la aguja.
• Durante la reproducción, mantenga sus manos alejadas del brazo fonocaptor y del disco de vinilo girando.
• Durante la reproducción, no cambie los ajustes con los selectores de la parte trasera de su tocadiscos.

6 Ajuste el volumen con el dispositivo de audio.

Para detener la reproducción

Pulse el botón STOP. El brazo fonocaptor volverá al soporte del brazo fonocaptor. El plato dejará de girar.

Para pausar la reproducción

Pulse el botón UP/DOWN para levantar la aguja del disco de vinilo. El plato seguirá de girando.

Cuando finalice la reproducción

El brazo fonocaptor volverá automáticamente al soporte del brazo fonocaptor, y después el plato dejará de girar.

Para reproducir una parte diferente del disco de vinilo

1 Después de realizar el paso 4, pulse el botón UP/ DOWN para levantar el brazo fonocaptor.

Mueva el brazo fonocaptor a la posición que desee.

2 Pulse el botón UP/DOWN.

El brazo fonocaptor descenderá hasta el disco de vinilo, y después se iniciará la reproducción.

Reproducción a través de una conexión BLUETOOTH

Para conectar su tocadiscos por primera vez a un dispositivo de reproducción que admita la tecnología inalámbrica BLUETOOTH utilizando la función BLUETOOTH, deberá registrar (emparejar) el dispositivo con antelación. (Consulte la página 13.)

1 En primer lugar, active el dispositivo de reproducción y prepárelo para recibir datos a través de una conexión BLUETOOTH. Después, pulse el botón BLUETOOTH/botón

- PAIRING de su tocadiscos para habilitar la función BLUETOOTH.

Si la conexión BLUETOOTH tiene éxito, el indicador BLUETOOTH de su tocadiscos se iluminará en azul.

2 Realice los pasos 1 a 5 de "Reproducción de un disco de vinilo" para reproducir un disco de vinilo.

Sugerencia

Si inhabilita la función BLUETOOTH del dispositivo de reproducción conectado a través de la tecnología inalámbrica BLUETOOTH, el indicador BLUETOOTH de su tocadiscos se iluminará en naranja y el tocadiscos se pondrá en espera. En espera, el tocadiscos se conectará automáticamente al dispositivo de reproducción si la función BLUETOOTH del dispositivo de reproducción se vuelve a habilitar y el tocadiscos está reproduciendo.

Para cambiar los dispositivos de reproducción

Para cambiar a otro dispositivo de reproducción que admita la tecnología inalámbrica BLUETOOTH, que ya se haya emparejado, desactive el dispositivo de reproducción que esté reproduciendo, y después active la función BLUETOOTH para el otro dispositivo de reproducción que desee utilizar.

Para cambiar a un nuevo dispositivo que no se haya emparejado, desactive el dispositivo que esté reproduciendo, y después siga el procedimiento de "Registro (emparejamiento) de dispositivos con su tocadiscos" hasta finalizar el emparejamiento.

Mantenimiento

Limpieza de la aguja

La aguja es un componente de gran precisión.

Manéjela con cuidado para evitar que se dañe.

Para la limpieza de la aguja utilice un producto de limpieza adquirido en un establecimiento del ramo.

Reemplazo de la aguja

La aguja puede desgastar, dañar, o ensuciarse más allá de la limpieza dependiendo de su utilización. En tal caso, reemplácela por otra nueva.

Para obtener una aguja de repuesto, póngase en contacto con su proveedor o con el sitio web de asistencia al cliente. (Consulte la página 24.)

Nota

• No utilice una aguja de repuesto fabricada por otra compañía.
• Asegúrese de colocar la cubierta protectora de la aguja antes de reemplazar la aguja para no herirse las yemas de sus dedos ni dañar la aguja.

Para quitar la aguja

1 Apague el tocadiscos y el dispositivo de audio conectado, y desconecte el adaptador de ca de la toma de corriente.
2 Coloque la cubierta protectora de la aguja en la aguja.

3 Sostenga el cuerpo del cartucho fonocaptor (1) con una mano, sujete la aguja con la otra, y después tire de la aguja en el sentido de la flecha para extraerla del cuerpo del cartucho fonocaptor.

Para fijar la aguja

1 Coloque la cubierta protectora de la aguja en la aguja de repuesto.
2 Sostenga el cuerpo del cartucho fonocaptor (1) con una mano, y después inserte la aguja de repuesto con la otra en el receptáculo del cuerpo del cartucho fonocaptor.

3 Empuje la aguja en el sentido de la flecha hasta que encaje en su lugar.

Reemplazo de la correa transmisora

La correa transmisora se desgastará o incluso puede romperse con el tiempo. En tal caso, reemplácela por otra nueva.

Para obtener una correa transmisora de repuesto, póngase en contacto con su proveedor o con el sitio web de asistencia al cliente. (Consulte la página 24.)

1 Apague el tocadiscos y el dispositivo de audio conectado, y desconecte el adaptador de ca de la toma de corriente.

2 Retire la estera para el plato.

3 Desenganche la correa transmisora de la polea del motor.

4 Inserte sus dedos corazón y pulgar en los orificios redondos del plato para sostenerlo, y extráigalo.

5 Dé la vuelta al plato y extraiga la correa transmisora.

6 Bobine una nueva correa transmisora alrededor del plato manteniéndola sin retorcer.

Siga los pasos de Ensamblaje del tocadiscos para finalizar el ensamblaje. (Consulte la página 10.)

Nota

Las correas transmisoras de repuesto no tienen cinta indicadora roja fijada.

Limpieza de la cubierta antipolvo y del cuerpo del tocadiscos

Utilice un paño suave y seco para limpiar el polvo de la cubierta y el cuerpo del tocadiscos.

Cuando sea difícil limpiar la suciedad, utilice un paño humedecido con una solución de detergente suave. No utilice ninguna solución química, como alcohol, bencina o diluyente de pintura, ya que dañaría el acabado.

Información adicional

Solución de problemas

Cuando encuentre que el tocadiscos no funciona correctamente, revise en primer lugar las sugerencias siguientes antes de considerar la posibilidad de solicitar su reparación. Si estas sugerencias no ayudan a resolver el problema, póngase en contacto con su proveedor o con el sitio web de asistencia al cliente. (Consulte la página 24.)

Reproducción de un disco de vinilo

El brazo fonocaptor salta o patina.

• Su tocadiscos no está colocado a nivel. Ponga el tocadiscos sobre una superficie nivelada.
• El disco de vinilo es polvoriento o rayado. Limpie la superficie con un producto de limpieza de discos adquirido en un establecimiento del ramo o reemplace el disco de vinilo.

Se experimentan problemas de sonido.

• Si la aguja sucia está causando ruidos frecuentes, límpiela con un producto de limpieza de agujas adquirido en un establecimiento del ramo. Si la aguja está desgastada, reemplácela por otra nueva. (Consulte la página 18.)
• Si el tono de sonido es inestable, la correa transmisora puede estar desgastada. Sustituya la correa transmisora. (Consulte la página 19.)
• Si el disco de vinilo sucio está causando ruidos frecuentes, limpie su superficie con un producto de limpieza de discos adquirido en un establecimiento del ramo.
• La aguja está desgastada. Reemplácela por otra nueva. (Consulte la página 18.)

Se oyen ruidos de retumbo o de aullido de baja frecuencia\*.

El tocadiscos está colocado demasiado cerca de los altavoces. Aléjelo de los altavoces.

* Este fenómeno, conocido como realimentación acústica, se produce cuando las vibraciones de los altavoces se transmiten a través del aire o por medio de objetos sólidos (tales como estanterías, un mueble, o el suelo) al tocadiscos donde son recogidos por la aguja, amplificados y reproducidos a través de los altavoces.

Se oyen ruidos.

• Asegúrese de que el selector OUTPUT SELECT de la parte trasera de su tocadiscos esté ajustado a LINE. Si el conmutador PHONO/LINE está ajustado a PHONO cuando el tocadiscos esté conectado a tomas de entrada que no sean las tomas de entrada PHONO del dispositivo de audio, es posible que se escuchen ruidos en la reproducción. Cuando el conmutador PHONO/LINE esté ajustado a LINE, no conecte el tocadiscos a las tomas de entrada PHONO del dispositivo de audio.

El tono del sonido es demasiado alto o bajo.

• Se ha seleccionado una velocidad de rotación errónea. Compruebe la velocidad de rotación en la etiqueta del centro del disco de vinilo o la funda del disco y seleccione la adecuada. Gire el mando selector giratorio SPEED para seleccionar "33" para discos de 33 1/3 rpm o "45" para discos de 45 rpm.
• La correa transmisora puede estar retorcida o desgastada. Alise la correa transmisora. (Consulte la página 20.)

El tono del sonido fluctúa.

La aguja está desgastada. Reemplácela por otra nueva. (Consulte la página 18.)

La correa transmisora está desgastada o rota.

Reemplácela por otra nueva. (Consulte la página 19.) Para obtener una correa transmisora de repuesto, póngase en contacto con su proveedor o con el sitio web de asistencia al cliente. (Consulte la página 24.)

El plato no gira.

• Asegúrese de que el adaptador de ca esté firmemente conectado a una toma de corriente y la toma DC IN 12V de su tocadiscos.
• Asegúrese de que la correa transmisora esté completamente colocada alrededor de la polea del motor. (Consulte la página 11.)

El sonido de reproducción es demasiado bajo en volumen o está distorsionado.

Asegúrese de que la selección del selector OUTPUT SELECT de su tocadiscos coincida con el tipo de tomas de entrada del dispositivo de audio utilizado para la conexión con el tocadiscos. (Consulte la página 12.)

Conexiones BLUETOOTH

No puede emparejar a través de la tecnología inalámbrica BLUETOOTH.

• Si hay dispositivos de reproducción, que admitan la tecnología inalámbrica BLUETOOTH cerca, que tengan la función BLUETOOTH habilitada, pero algunos de ellos no sean el dispositivo con el que desea emparejar, inhabilite la función BLUETOOTH de los mismos y trate de emparejar de nuevo.
• Con la operación de emparejamiento, un dispositivo con el que no desea emparejar puede encender y conectarse automáticamente al tocadiscos. Si esto ocurre, cambie la configuración del dispositivo para que no se encienda mediante la conexión BLUETOOTH, apague el dispositivo, e intente emparejar de nuevo.
• El procedimiento para activar el modo de emparejamiento difiere dependiendo del dispositivo de reproducción que admite la tecnología inalámbrica BLUETOOTH. Para los detalles, consulte las instrucciones del usuario suministradas con el dispositivo.

No puede conectar su tocadiscos al dispositivo de reproducción, que admite la tecnología inalámbrica BLUETOOTH, al que desee conectar.

Si hay dispositivos de reproducción, que admitan la tecnología inalámbrica BLUETOOTH cerca, que tengan la función BLUETOOTH habilitada, pero algunos de ellos no sean el dispositivo al que desea conectar, inhabilite la función BLUETOOTH de los mismos.

No puede conectar su smartphone, televisor, u ordenador.

Su tocadiscos puede utilizar la función BLUETOOTH para enviar datos a dispositivos de reproducción que admitan la tecnología inalámbrica BLUETOOTH; sin embargo, debido a que su tocadiscos no puede recibir datos de smartphones, televisores, ni ordenadores, el tocadiscos no puede emparejarse con ellos.

El alcance de comunicación inalámbrica BLUETOOTH es corto.

Intente lo siguiente.

• Si hay otros dispositivos electrónicos conectados a su tocadiscos y al dispositivo de reproducción, desconéctelos.
• Conecte el tocadiscos a una toma de corriente a la que no esté conectado un microondas.
• Coloque el tocadiscos sobre una mesa que no sea de metal.

Servicios de reparación

Cuando encuentre que el tocadiscos no funciona correctamente, revise en primer lugar las sugerencias que figuran en Solución de problemas para averiguar si su problema necesita reparación.

Si estas sugerencias no ayudan a resolver el problema, póngase en contacto con su proveedor o con el sitio web de asistencia al cliente. (Consulte la página 24.)

Período de conservación de componentes de repuesto:

Sony conservará componentes del tocadiscos funcionales para reparación (componentes necesarios para mantener las funciones del tocadiscos) durante, al menos, ocho años después de la interrupción del producto, según las instrucciones del Ministerio de Economía, Comercio e Industria de Japón, y proporcionará servicios de reparación durante este período de conservación.

Sin embargo, dependiendo del componente que necesite reparación, los servicios de reparación todavía podrán prestarse más allá del período de conservación. Para más información, póngase en contacto con el sitio web de asistencia al cliente. (Consulte la página 24.)

Antes de ponerse en contacto con su proveedor o el sitio web de asistencia al cliente (página page 24), se recomienda tener a mano la información siguiente

• Número del modelo: PS-LX310BT
• Número de serie de la parte inferior de su tocadiscos:
• Descripción del (de los) defecto(s): Describa lo más que pueda.
• Fecha de compra:
• Nombre del proveedor:

Si la aguja o la correa transmisora están dañadas o desgastadas por el uso indebido, los servicios de reparación se prestarán a su cargo.

Especificaciones

Motor y plato

Sistema de impulsión

Impulsado por correa

Motor

Motor de cc

Plato

296 mm de diámetro (fundición de aluminio)

Velocidades

Fluctuación y trémolo

0,1% (WRMS)

Relación señal/ruido

Más de 50 dB (DIN-B) con el cartucho fonocaptor suministrado

Brazo fonocaptor

Tipo

Brazo fonocaptor en forma de J equilibrado y dinámico

SLongitud de brazo efectiva

197 mm

Cartucho fonocaptor

Tipo

MM

Presión de la aguja

3 g

Nivel de salida

2,5 mV

General

Fuente de alimentación

12 V cc 0,8 A (adaptador de ca)

Consumo

1,8 W

Dimensiones

430 mm x 108 mm x 367 mm (anchura/altura/fondo)

Peso

Aprox. 3,5 kg

Adaptador de ca

Entrada

100-240 V ca 0,35 A 50/60 Hz

Salida

12 V cc 0,8 A (adaptador de ca)

Sección de BLUETOOTH

Sistema de comunicación

Versión 4.2 de especificación de BLUETOOTH

Salida

Clase de potencia 2 de especificación de BLUETOOTH

Alcance máximo de comunicación

Línea de visión aprox. 10 m*1

Banda de frecuencia

Banda de 2,4 GHz

Potencia máxima de salida

≤ 4 dBm

Método de modulación FHSS

Perfiles BLUETOOTH compatibles ^*2 A2DP 1.3

Códecs admitidos*3

SBC ^*4 , Qualcomm ^® aptX ^TM audio

Alcance de transmisión (A2DP)

20 Hz - 20.000 Hz (Frecuencia de muestreo 44,1 kHz)

* El alcance real variará dependiendo de factores tales como obstáculos entre dispositivos, campos magnéticos alrededor de un horno de microondas, electricidad estática, teléfono inalámbrico, sensibilidad de recepción, rendimiento de la antena, sistema operativo, aplicación de software, etc.

*2 Los perfiles estándar de BLUETOOTH indican el propósito de la comunicación BLUETOOTH entre dispositivos.

*3 Códec: Compresión de señal de audio y formato de conversión

*4 Códec de subbanda

Diseño y especificaciones sujetas a cambio sin previo aviso.

Sitios web de asistencia al cliente

Para información sobre la compra de componentes de repuesto, accesorios y otros servicios de asistencia técnica, visite el sitio web de asistencia al cliente designado para su zona de residencia.

Para los clientes de Europa:

http://www.sony.eu/support

Para los clientes de los EE.UU.:

http://esupport.sony.com/US

Para los clientes de Canadá:

http://esupport.sony.com/CA/

Para clientes de otros países/regiones:

http://www.sony-asia.com/support

Marcas comerciales

• IBM y PC/AT son marcas comerciales registradas de International Business Machines Corporation.
• Microsoft, Windows y Windows Media son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos y/u otros países.
• Mac, Mac OS y macOS son marcas comerciales de Apple Inc., registradas en Estados Unidos y otros países.
• Qualcomm aptX es un producto de Qualcomm Technologies International, Ltd.
• Qualcomm es una marca comercial de Qualcomm Incorporated, registrada en Estados Unidos y en otros países, utilizada con autorización. aptX es una marca comercial de Qualcomm Technologies International, Ltd., registrada en Estados Unidos y en otros países, utilizada con autorización.
• Los logos y la palabra Bluetooth® son marcas comerciales registradas de la Bluetooth SIG, Inc., y cualquier uso de esas marcas por Sony Corporation se hace bajo licencia.
• Todas las demás marcas comerciales y marcas comerciales registradas son marcas comerciales o marcas comerciales registradas de sus respectivos propietarios. En este manual no se especifican las marcas ^TM ni ^® .

Índice alfabético

adaptador de 45 rpm....9,15
bisagras de la cubierta antipolvo......6, 9, 11
brazo fonocaptor 7, 15, 16, 21
cabezal de la aguja....7
cable de audio ....12
cuerpo del cartucho fonocaptor ..... 7,18
eje....6,10
estera para el plato....6, 9, 11
plato 6, 9, 10, 22
polea 10, 19
ruido....21
velocidad de rotación....15

WAARSCHUWING

http://esupport.sony.com/US

http://esupport.sony.com/CA/
