WG186 - Cortadora de césped WORX - Manual de uso y guía de instrucciones gratis

Especificaciones técnicas	Desbrozadora inalámbrica, motor de 20V, ancho de corte de 30 cm, cabeza de corte pivotante a 90°
Tipo de batería	Batería de ion de litio de 20V, intercambiable con otras herramientas WORX
Tiempo de carga	Alrededor de 5 horas
Peso	Alrededor de 2,5 kg
Uso	Ideal para el mantenimiento de jardines, bordes y espacios de difícil acceso
Mantenimiento	Verificar regularmente el estado de la cabeza de corte y reemplazar los hilos si es necesario
Seguridad	Usar gafas de protección y guantes durante el uso, no usar bajo la lluvia
Información general	Garantía de 2 años, compatible con otras herramientas de la gama WORX

Preguntas frecuentes - WG186 WORX

¿Cómo puedo cargar la batería de la desbrozadora WORX WG186?

Para cargar la batería, retírela del dispositivo e insértela en el cargador suministrado. Conecte el cargador a una toma de corriente y espere hasta que la luz indicadora muestre que la batería está completamente cargada.

¿Cuál es la duración de la batería del WORX WG186?

La duración de la batería depende del uso, pero en promedio puede durar entre 30 y 60 minutos con una carga completa, según el grosor de la vegetación a cortar.

¿Cómo reemplazo la línea de corte en el WORX WG186?

Para reemplazar la línea de corte, retire la tapa de la cabeza de corte, quite la línea vieja y luego inserte la nueva línea siguiendo las indicaciones en el carrete. Asegúrese de respetar la longitud recomendada.

¿La desbrozadora WORX WG186 es impermeable?

No, la desbrozadora WORX WG186 no es impermeable. Se recomienda usarla en clima seco y protegerla del agua para evitar dañar los componentes eléctricos.

¿Cuál es la longitud máxima de corte del WORX WG186?

El WORX WG186 tiene un ancho de corte de 30 cm, lo que permite un corte eficiente en espacios abiertos.

¿Cómo limpio la desbrozadora WORX WG186 después de usarla?

Después de usarla, apague el dispositivo y retire la batería. Use un cepillo suave o un paño húmedo para eliminar la suciedad y los residuos de la cabeza de corte y la carcasa. No sumerja el dispositivo en agua.

¿Qué hacer si la desbrozadora no arranca?

Primero, verifique que la batería esté completamente cargada. También asegúrese de que el botón de seguridad esté presionado y que la desbrozadora esté correctamente ensamblada. Si el problema persiste, consulte el manual de usuario para otras soluciones.

¿El WORX WG186 es compatible con otros accesorios?

Sí, el WORX WG186 es compatible con ciertos accesorios WORX, como cuchillas de corte o cabezas de corte adicionales. Verifique la compatibilidad en el manual de usuario o en el sitio web de WORX.

MANUAL DE USUARIO WG186 WORX

SEGURIDAD DEL PRODUCTO

ADVERTENCIA: Este producto puede exponerlo a sustancias químicas, como y di (2-etilhexilo) ftalato (DEHP), que el de California reconoce como causantes acer y defectos de nacimiento u otros reproductivos. Para más información www.P65Warnings.ca.gov.

INSTRUCCIONES DE SEGURIDAD

¡ADVERTENCIA! Lea y comprenda todas las instrucciones. El no seguir todas las acciones a continuación puede ocasionar gas eléctricas, incendios y/o heridas

PARA TODAS LAS HERRAMIENTAS

1) Evite ambientes peligrosos. No utilice las herramientas en lugares húmedos o mojados.
2) No trabaje bajo la lluvia.
3) Mantenga alejados a los niños. Todos los visitantes deben mantenerse a distancia del área de trabajo.
4) Vístase apropiadamente. No use ropas sueltas o alhajas, ya que pueden quedar atrapadas en las piezas móviles. Cuando se trabaja al aire libre se recomienda el uso de guantes de goma y calzado resistente. Emplee protección adecuada para contener el cabello largo.

5) Utilice gafas de seguridad. Emplee siempre máscara para la cara o máscara anti-polvo en operaciones donde se emite mucho polvo.

6) Utilice la herramienta correcta. Emplee la herramienta únicamente para la finalidad para la cual fue diseñada.

7) No fuerce la herramienta. Hará un trabajo mejor y más seguro a la velocidad para la cual fue diseñada.

8) No se extralimite. Manténgase firme y con buen equilibrio en todo momento.

9) Permanezca alerta. Ponga siempre atención en lo que está haciendo. Utilice el sentido común. No opere la herramienta cuando esté cansado.

10) Guarde las herramientas que no usa en lugares cerrados. Cuando no se encuentran en uso, las herramientas deben guardarse en un lugar seco, elevado o cerrado con llave, lejos del alcance de los niños.

11) Mantenga la herramienta con cuidado. Conserve los bordes cortantes limpios y bien afilados, a fin de obtener el mejor rendimiento y reducir los riegos de lesiones. Siga las instrucciones para la lubricación y el cambio de accesorios. Mantenga los mangos secos, limpios y libres de aceite y grasa.

12) Verifique las piezas dañadas. Las guardas protectoras u otras partes dañadas deben verificarse cuidadosamente antes de cualquier uso futuro de la herramienta, a fin de determinar si funcionarán correctamente y realizarán la función prevista. Compruebe que las piezas

móviles se encuentren alineadas y correctamente ajustadas, que no haya rotura de piezas, de montaje o cualquier otra condición que pueda afectar su funcionamiento. Una guarda protectora u otra pieza que se encuentre dañada debe ser reparada o sustituida correctamente en un centro de servicio autorizado, a menos que en este manual de instrucciones se indique lo contrario.

ADVERTENCIAS DE SEGURIDAD PARA LAS HERRAMIENTAS DE JARDINERÍA A BATERÍA

1. Evite el encendido inadvertido. Asegúrese que el interruptor esté en la posición de apagado antes de conectar el paquete de batería, al levantar o transportar el aparato. Transportar el aparato con su dedo sobre el interruptor o energizar el aparato que tenga el interruptor encendido provoca accidentes.
2. Desconecte el paquete de batería del aparato antes de realizar cualquier ajuste, cambiar los accesorios, o guardar el aparato. Tales medidas preventivas de seguridad reducen el riesgo de encender el aparato por accidente.
3. Recargue únicamente con el cargador especificado por Worx. Un cargador que es adecuado para un tipo de paquete de batería puede crear un riesgo de incendio cuando se usa con otro paquete de batería.
4. Use los electrodomésticos sólo con paquetes de baterías específicamente diseñados. El uso de cualquier otro paquete de baterías puede crear un riesgo de lesiones e incendios.
5. Cuando la batería no esté en uso, manténgala alejada de otros objetos metálicos, como sujetadores de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que puedan establecer una conexión de una terminal a otra. Poner en corto las terminales de la batería puede causar quemaduras o un incendio.
6. Bajo condiciones de abuso, puede expulsarse líquido de la batería; evite el contacto. Si ocurre contacto accidentalmente, lave con agua. Si el líquido entra en contacto con los ojos, busque ayuda médica adicional. El líquido expulsado de la batería puede causar irritación o quemaduras.
7. No use un paquete de batería o aparato dañado o modificado. Las baterías dañadas o modificadas pueden presentar un comportamiento impredecible que puede provocar un incendio, una explosión o un riesgo de lesiones.
8. No exponga la batería o el artefacto al fuego ni a temperaturas excesivas. La exposición al fuego o la temperatura por encima de 130°C pueden causar una explosión.
9. Siga todas las instrucciones de carga y no cargue la batería o el dispositivo fuera del rango de temperatura especificado en las instrucciones. La carga incorrecta o a temperaturas fuera del rango especificado puede dañar la batería y aumentar el riesgo de incendio.
10. Pida que una persona de reparación calificada de servicio usando únicamente partes de reemplazo idénticas. Esto garantizará que se mantenga la

seguridad del producto.

1. No modifique ni intente reparar el aparato o el paquete de baterías (conforme sea aplicable), excepto como se indica en las instrucciones de uso y cuidado..

INSTRUCCIONES DE SEGURIDAD ADICIONALES PARA LA CORTADORA DE CESPED

1. Mantenga las guardas en su ubicación y en condiciones de funcionamiento.
2. Mantenga las manos y pies alejados del área de corte.
3. No utilice líneas más gruesas que las recomendadas en este manual.
4. No utilice materiales de línea de otro tipo, como cable de metal, cuerda o elemento similar.

CONSERVE ESTAS INSTRUCCIONES

Advertencias de seguridad general para el paquete de batería

a) No desensamble, abra o triture el paquete de batería.
b) No exponga el paquete de batería a calor o fuego. Evite guardar a la luz directa del sol.
c) No ponga en corto circuito el paquete de batería. No guarde el paquete de batería de forma aleatoria en una caja o cajón donde puedan ponerse en corto circuito entre sí o ponerse en corto circuito por otros objetos metálicos. Cuando el paquete de batería no esté en uso, manténgalo alejado de otros objetos metálicos, como sujetadores de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan establecer una conexión de una terminal a otra. El corto circuito de las terminales de la batería puede causar quemaduras o incendios.

d) No retire el paquete de la batería de su empaque original hasta que se requiera para el uso.

e) No someta el paquete de batería a impacto mecánico.

f) En el caso de fuga de la batería, no permita que el líquido entre en contacto con la piel o los ojos. Si hay contacto, lave el área afectada con bastante agua y busque atención médica.

g) Observe las marcas positiva (+) y negativa (-) en la parte posterior de la batería y el equipo para asegurar su uso correcto.

h) No use ningún paquete de batería que no esté diseñado para uso con el equipo.

i) Mantenga el paquete de batería fuera del

alcance de los niños.

j) Busque atención médica de inmediato si se ingiere una celda o una batería.
k) Siempre adquiera el paquete de batería recomendado por el fabricante del dispositivo para el equipo.
I) Mantenga el paquete de batería limpio y seco.
m) Limpie las terminales del paquete de batería con una tela seca limpia su se ensucian.
n) El paquete de batería se necesita cargar antes del uso. Siempre use el cargador correcto y consulte las instrucciones del fabricante o el manual del equipo para saber las instrucciones correctas de carga.
o) No deje el paquete de batería en carga prolongada cuando no esté en uso.
p) Después de periodos prolongados de almacenamiento, puede ser necesario cargar y descargar el paquete de batería varias veces para obtener el desempeño máximo.
q) El paquete de batería proporciona su mejor desempeño cuando se opera en temperatura ambiente normal (68°F ± 9°F).
r) Cuando deseche los paquetes de batería, mantenga los paquetes de batería de diferentes sistemas electromecánicos separados entre sí.
s) Recargue únicamente con el cargador especificado por WorxNITRO. No use cargadores que no sean los específicamente suministrados para uso con el equipo.
Un cargador que es adecuado para un tipo de paquete de batería puede crear un riesgo de incendio cuando se usa con otro paquete de batería.
t) Conserve la literatura el producto original para referencia futura.
u) Sólo use el paquete de batería en la aplicación para la que está diseñado.
v) Retire el paquete de batería del equipo cuando no esté en uso.
w) Deséchelo adecuadamente.

CONSERVE ESTAS INSTRUCCIONES

SÍMBOLOS

	Para reducir el riesgo de lesiones,el usuario deberá leer el manual deinstrucciones
	Emplee protección auditiva
	Batería de iones de litio.Recolección por separado. Labatería deberá reciclarse.
	Asegúrese de extraer la bateríaantes de cambiar los accesorios.
	Desmalezado
	No arrojar al fuego
	Las baterías pueden entrar alciclo de agua si se desechanincorrectamente, lo que puede serpeligroso para el ecosistema. Nodeseche las baterías de desperdicios como desperdicio municipal sinclasificar.
	call2recyclePOSITEC Inc. ha establecido unaasociación con la empresa RBRCpara el reciclaje de todas lasbaterías Positec que posean el selloRBRC-call2recycle. Para contribuircon la protección del medioambiente, no deseche las bateríascomo residuos normales. Despuésde que haya finalizado el ciclo devida útil de la batería, comuníqueseal 1-800-822-8837 para acceder alservicio gratuito.

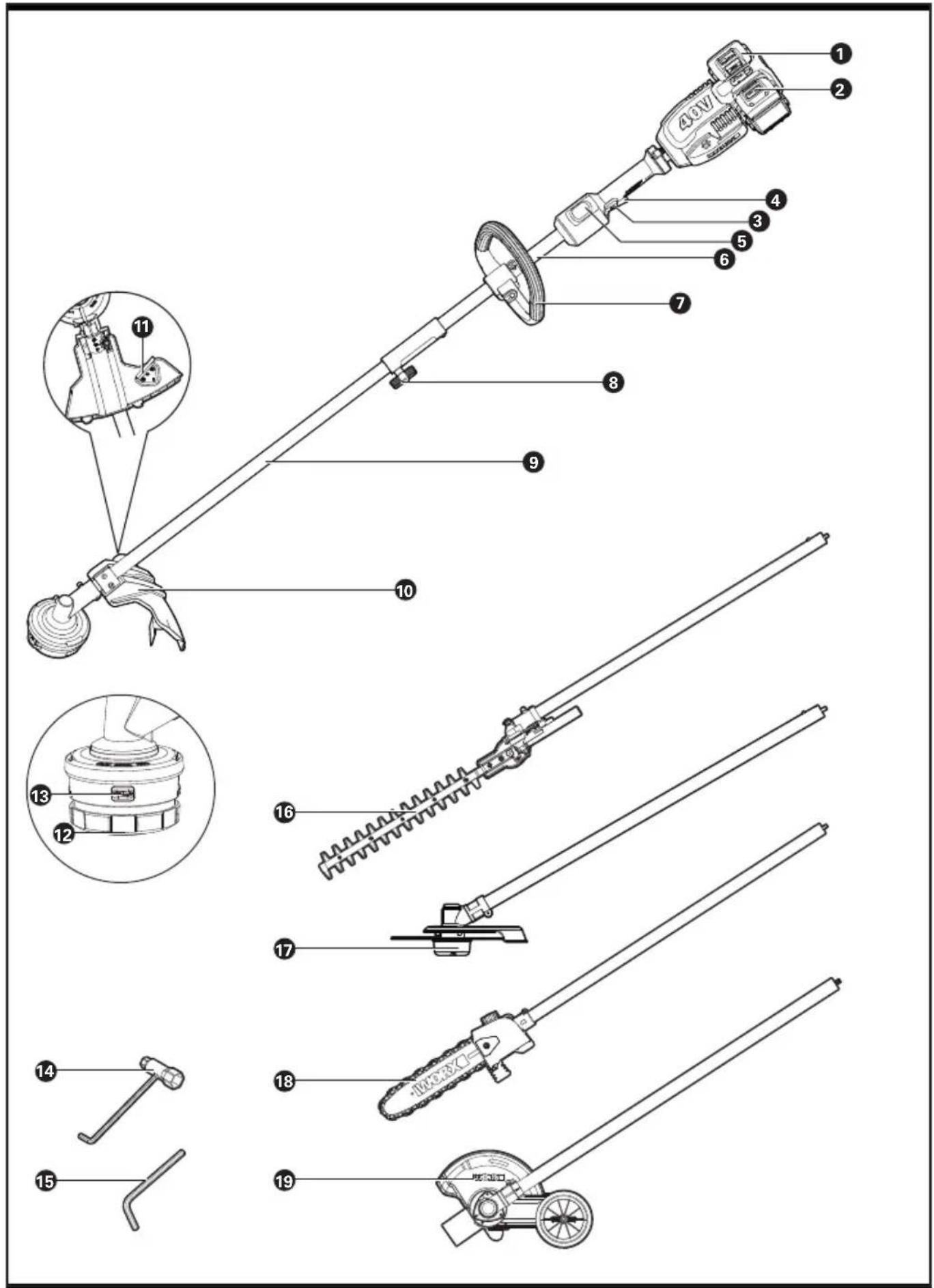

1. LUZ DE INDICADOR DE BATERÍA

2. PAQUETE DE BATERÍA *

3. BOTÓN DE BLOQUEO

4. INTERRUPTOR DEL GATILLO

5. BOTÓN ECO

6. EJE SUPERIOR

7. MANGO AUXILIAR

8. COLLAR DE BLOQUEO

9. EJE INFERIOR

10. GUARDA PROTECTORA DE SEGURIDAD

11. CUCHILLA DEL HILO

12. CABEZA RECORTADORA (CABEZA DE PROTUBERANCIA)

13. LIBERAR TABULADOR

14. LLAVE

15. LLAVE HEXAGONAL

16. FIJACIÓN DEL CORTASETOS*

17. FIJACIÓN DE LA DESBROZADORA*

18. FIJACIÓN DE LA SIERRA DE PÉRTIGA*

19. FIJAIÓN DEL ARISTA*

* No todos los accesorios ilustrados o descritos se incluyen junto con el producto estándar.

DATOS TÉCNICOS

	WG186	WG186.9
Voltios 40 V MAX (2x20V MAX) **
Velocidad nominal sin carga	6000/min
Diámetro del corte para el cortacésped	15 pulg. (38cm)
Diámetro del Hilo 2 x 0.095 pulg. (2 x0.24cm)
Longitud de la línea	2x10ft (2x3m)
Tipo de batería Litio /

Modelo de la batería	WA3012 (4.0Ah)	/
Modelo del cargador	WA3884 /
Tiempo Normal de Carga (aprox.) Paquete de Batería: 4.0Ah (1 pieza) 4.0Ah (2 piezas)	1 horas 2 horas	/
Peso de la máquina	11.9lbs (5.4kg)	8.8lbs (4.0kg)

** Voltaje medido sin carga de trabajo. El voltaje inicial de la batería alcanza un máximo de 20 V. El voltaje nominal es 18 V.

ACCESORIOS

	WG186	WG186.9
4.0Ah Batería (WA3012) 2 /
Cargador (WA3884) 1 /
Bobina	1	1
Guarda protectora de seguridad	1	1
Llave hexagonal	1	/
Llave	1 /

Sólo utilice los accesorios apropiados diseñados para esta herramienta. Puede encontrar información sobre los accesorios en el embalaje del producto, consultando a un distribuidor de WorxNITRO o en nuestro sitio Web: www.worx.com.

ACCIÓN	FIGURA
ENSAMBLE
Montaje del eje de la recortadora Inserte el tornillo en el orificio y, a continuación, apriete el collar de bloqueo.	Vea la Fig. A
Montaje de la manija auxiliar	Vea la Fig. B1, B2
Armado de la guarda de seguridadInserte el soporte metálico en la ranura del protector de seguridad y, a continuación, fije el protector en su lugar con el tornillo y la llave hexagonal.	Vea la Fig. C
Instalación y extracción de la bateríaNOTA:Esta podadora sólo operará con las 2 baterías instaladas. Por favor siempre use dos baterías con la misma capacidad y cargue completamente las dos baterías.Cuando se utilizan dos baterías con diferentes horas de duración o de niveles de carga, la máquina funcionará hasta el mínimo común denominador.Se recomienda que utilice la batería de 4.0Ah o superior para un mejor rendimiento y con un tiempo de ejecución más largo.	Vea la Fig. D1, D2
Revisar la condición de carga de la bateríaNOTA: La Fig. D3 sólo aplica para el paquete de batería con luz indicadora de la batería.	Vea la Fig. D3
Carga de la bateríaNOTA:El paquete de batería se envía descargado. La batería se debe cargar completamente antes de podar por primera vez.Siempre cargue completamente las dos baterías al mismo tiempo. Se pueden encontrar más detalles en el manual del cargador	Vea la Fig. D4
Indicador de energía de la batería en la máquinaConsulte los detalles en la parte ESTADO DE BATERÍA	Vea la Fig. D5
FUNCIONAMIENTO

Para empezarADVERTENCIA! La cabeza de corte continúa girando luego de haber apagado la bordeadora. Espere a que se detenga y luego suelte la herramienta.Pulse primero el botón de bloqueo y, a continuación, pulse el gatillo del interruptor para iniciar la máquina.	Vea la Fig. E
Velocidad ECOPara un tiempo de funcionamiento más largo, pulse el botón ECO y el gatillo del interruptor, luego su máquina funcionará a baja velocidad.	Vea la Fig. F
Recortar Vea la Fig. G
Alimentación por golpes Vea la Fig. H
Montaje y extracción del cabezal del corteInserte la tecla hexagonal en el orificio y gire el cabezal de la recortadora hasta que se detenga en una posición bloqueada. A continuación, gire en sentido contrario a las agujas del reloj para quitarlo y en el sentido de las agujas del reloj para montarlo.	Vea la Fig. I
Enrollando la línea de la recortadoraNOTA: El carrete debe enrollarse mientras está dentro del cabezal de la recortadora. El carrete no puede enrollarse en línea e instalarse en el cabezal de la recortadora.	Vea la Fig. J

ACCESORIOS ADJUNTOS CAPACITADOS

Los siguientes accesorios de fijación se venden por separado para convertir el cortacésped en una herramienta para diversas aplicaciones.

1. Fijación del cortasetos (WA0220)
   Esta accesorio está diseñada para usarse en el hogar para cortar y podar setos y arbustos.
2. Fijación de la desbrozadora (WA0221)
   Este accesorio está diseñado para cortar el cepillo grueso.
3. Fijación de la sierra de pértiga (WA0222)
   Este accesorio está destinado al serraje de árboles, troncos, ramas, extremidades, etc. Los cortes se pueden serrar con o a través del grano. Este producto

no es adecuado para aserrar materiales minerales. 4. Fijaión del arista (WA0223)

Este accesorio está destinado a recorrer pasarelas, calzadas, macizos de flores, etc.

ESTADO DE BATERÍA (VEA LA FIG. D5)

Antes de comenzar o después del uso, presione el botón junto a la luz indicadora de encendido en la máquina para verificar la capacidad de la batería. Durante la operación, la capacidad de la batería se indicará automáticamente mediante el indicador de alimentación de la batería. El indicador detecta y muestra constantemente el estado de la batería de la siguiente manera. Para la máquina con 2 paquetes de baterías con diferente potencia, la luz indicadora de encendido muestra el estado de la batería con la batería con menor carga.

Estado de indicador de energía de batería	Condición de batería
Se iluminan cinco luces verdes ( ).■■■■	Las dos baterías están en una condición completamente cargada.
Dos, tres o cuatro luces verdes están iluminadas.	Las dos baterías tienen carga restante. Mientras más luces estén iluminadas, mayor es la capacidad de la batería.
Sólo se ilumina una ( )□□□□luz verde.	Por lo menos una batería está descargada y se necesita cargar.
No hay ninguna luz iluminada.	Por lo menos una batería no está instaada completamente o la batería está defectuosa.
Sólo una luz parpadea dos veces por ciclo.	Por lo menos una batería está bastante descargada (consulte la condición de carga de la batería), por favor recargue las dos baterías a la vez antes de Volver a usar o guardar.
Sólo una luz parpadea tres veces por ciclo.	Por lo menos una batería está caliente, espere que se enfríe antes de Volver a comenzar.
Sólo una luz parpadea cuatro veces por ciclo.	La máquina está sobrecargada. Levante la altura de corte o empuje lentamente.

ADVERTENCIA! Tanto el cargador como el pack de batería están diseñados para operar conjuntamente, de modo que no debe utilizarse ningún otro dispositivo. Nunca inserte objetos

metálicos en las conexiones del cargador o del pack de batería, pues incurriría en peligro de avería eléctrica.

1. Sistema de alimentación de línea en relieve(Vea la Fig. H)

La recortadora está equipada con un sistema de línea en relieve. Simplemente golpee el cabezal de la recortadora mientras la máquina esté funcionando, y se alimentará de la nueva línea.

2. Enrollando la línea de la recortadora(Vea la Fig. J)

Inserte la línea de reemplazo a través del ojal y alimentala por el otro lado. Asegúrese de que ambos extremos de la línea estén uniformes en cada extremo del cabezal (máx. 10') y en el corte de la línea. Gire el dial en el sentido de las agujas del reloj para enrollar la línea alrededor del carrete hasta alrededor de 7.5 "que permanecerá a cada lado.

CÓMO GUARDAR SU BORDEADORA DE CESPED

Extraiga siempre la batería de la bordeadora después de utilizarla.

Almacenamiento de la Cortadora de césped

El podador se proporciona con una ranura para colgar, a fin de colgarlo en la pared. (Vea la Fig. K) Almacene en un lugar seco donde la bordeadora y la batería estén protegidas contra los daños.

MANTENIMIENTO

Luego del uso, desconecte la máquina del tomacorriente y verifique si hay

daños.

Inspeccione siempre el producto antes de utilizarlo para comprobar si posee algún daño.

Luego del uso, desconecte la máquina del tomacorriente y verifique si hay daños.

Su herramienta eléctrica no requiere de lubricación ni mantenimiento adicional. No posee piezas en su interior que puedan ser reparadas por el usuario.

Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco y fuera del alcance de los niños. Mantenga limpias las ranuras de ventilación del motor.

Mantenga todos los controles de funcionamiento libres de polvo.

Para herramientas de batería

El rango de temperatura ambiente para uso y almacenamiento de la herramienta y la batería es de 0°C-45°C.

El rango de temperatura ambiente recomendado para el sistema de carga durante la carga es de 0°C-40°C.

SOLUCIÓN DE PROBLEMAS

La siguiente tabla incluye comprobaciones y acciones que puede realizar si la herramienta no funciona de forma correcta. Si éstas no identifican y corrigen el problema, póngase en contacto con el servicio de atención al cliente de WorxNITRO al 1-866-354-Worx.

ADVERTENCIA: Apague la herramienta y extraiga la batería antes de efectuar la resolución de mas.

PROBLEMAS Posibles causas Acción correctiva
La podadora no funciona.	Batería descargada.Batería demasiado caliente/fría.Motor dañado.Cableado interno de la herramienta dañado.	Vuelva a cargar la batería; consulte también “CÓMO CARGAR EL PACK DE BATERÍA”.Espere a que la batería se enfríe/caliente.Póngase en contacto con un agente de servicio técnico.Póngase en contacto con un agente de servicio técnico.
La podadora funciona de forma intermitente.	Motor dañado.Batería no cargada totalmente.Interruptor de encendido/apagado dañado.	Póngase en contacto con un agente de servicio técnico.Vuelva a cargar la batería .Póngase en contacto con un agente de servicio técnico.
Vibraciones/ruidos excesivos.	Herramienta defectuosa.Bobina de línea no bobinada de forma correcta.	Póngase en contacto con un agente de servicio técnico. Rebobine la línea.Consulte “Colocación del conjunto de la bobina y línea”.
El tiempo de corte por carga de la batería es demasiado bajo.	No se utilizó la batería durante un período de tiempo extenso o se la cargó sólo durante poco tiempo.Césped demasiado alto.Batería defectuosa.	Cargue por completo la batería;consulte también “CÓMO CARGAR EL PACK DE BATERÍA”.Realice el corte por etapas.Reemplace la batería.
La herramienta no corta.	Línea dañada.Batería no cargada totalmente.Motor dañado. (velocidad demasiado lenta).Césped enredado alrededor del cabezal de corte.	Reemplace la línea.Vuelva a cargar la batería; consulte también “CÓMO CARGAR EL PACK DE BATERÍA”.Póngase en contacto con un agente de servicio técnico.Extraiga el césped.
Encendido continuo del indicador de carga de la batería.No es posible efectuar el procedimiento de carga.	Batería no colocada (de forma correcta).Contactos de la batería sucios.Batería defectuosa.	Coloque correctamente la batería en el cargador de baterías.Limpie los contactos de la bateríaReemplace la batería.Reemplace la batería.
El indicador de carga de la batería no se enciende.	Cargador de baterías no enchufado (de forma correcta).Tomacorriente, cable de alimentación o cargador de baterías dañado.	Inserte el enchufe (por completo) en el tomacorriente.Compruebe la tensión de la alimentación. Haga revisar el cargador de baterías por un agente de postventa autorizado.

WORK NITRO

www.workx.com

© Derechos reservados 2020, Positec. Todos los derechos reservados.

AR01486803
