Tipo de producto	Horno microondas empotrable (multifunción)
Marca	Teka
Modelo	HSC 644 C
Peso	24 kg
Alimentación eléctrica	220-240 V, 50/60 Hz (estimación)
Funciones de cocción	Tradicional, Grill, Maxi Grill, Suelo, Maxi Grill con turbina, Tradicional con turbina, Modo Eco, Descongelación, Precalentamiento rápido
Funciones de limpieza	Teka Hydroclean® (vapor), Pirólisis (P1, P2, P3)
Tipo de control	Electrónico con reloj táctil y selectores rotativos
Pantalla	Reloj digital con visualización de duración y hora
Programación	Duración de cocción, hora de fin, duración y fin combinadas, avisador
Seguridad infantil	Bloqueo de teclas táctiles
Bloqueo de puerta	Manual (solo modelos de pirólisis)
Iluminación interior	Bombilla (no especificada)
Accesorios incluidos	Rejilla, bandeja de cocción, soportes de bandejas
Número de funciones del reloj	Avisador, duración, fin de cocción, duración+fin, bloqueo
Mantenimiento	Hydroclean® a baja temperatura, pirólisis a alta temperatura, limpieza manual con paño húmedo
Reparabilidad	Piezas de repuesto disponibles a través del servicio Teka; bombilla reemplazable
Información general	Manual de instrucciones de 48 páginas, disponible en varios idiomas

Preguntas frecuentes - HSC 644 C TEKA

¿Cómo ajustar la hora en el horno Teka HSC 644 C?

Después de la conexión, el reloj muestra 12:00 parpadeando. Use las teclas + o - para ajustar la hora y luego los minutos. Dos pitidos confirman el ajuste.

¿Cómo activar la seguridad infantil?

Presione simultáneamente las teclas + y - hasta escuchar un pitido y ver el símbolo de bloqueo. Para desactivar, repita la operación.

¿Cómo usar la función Hydroclean®?

Retire todos los accesorios. Vierta 250 ml de agua y unas gotas de detergente en la cavidad fría. Coloque el selector en la posición Hydroclean. El ciclo dura aproximadamente 30 minutos. Luego limpie con un paño húmedo.

¿Cómo iniciar un ciclo de pirólisis?

Retire todos los accesorios. Gire el selector a la posición de pirólisis. Elija el programa P1 (1h), P2 (1h30) o P3 (2h) con las teclas + o -, luego confirme con OK. La puerta se bloquea automáticamente.

¿Qué hacer si el reloj no responde?

Desconecte el horno de la red durante unos segundos y vuelva a conectarlo. Las teclas táctiles se recalibran automáticamente.

¿Cómo programar el apagado automático del horno?

Presione + o - hasta que el símbolo de duración parpadee, presione OK, ajuste la duración, luego seleccione una función y una temperatura. El horno se apagará al final del tiempo.

¿Puedo usar la función avisador sin que el horno se apague?

Sí. Programe el avisador mediante el símbolo correspondiente. El horno sigue funcionando después del pitido. Solo una señal sonora suena durante 90 segundos.

¿Cómo limpiar el interior del horno después de cocinar?

Use la función Hydroclean® para una limpieza suave de grasas, o la pirólisis para una limpieza profunda. Limpie los residuos con un paño húmedo después de enfriar.

¿Cómo cambiar la bombilla del horno?

La bombilla es accesible por la parte trasera del horno. Corte la alimentación eléctrica, desenrosque la cubierta y reemplace la bombilla por una del mismo tipo (referencia en el manual de instalación).

¿Qué accesorios se incluyen con el horno?

El horno se entrega con una rejilla, una bandeja de cocción y soportes de bandejas. Los accesorios pueden variar según el modelo.

MANUAL DE USUARIO HSC 644 C TEKA

Por favor, antes de utilizar su horno por primera vez, lea atentamente las instrucciones de instalación y mantenimiento incluidas en su horno.

Dependiendo del modelo, los accesorios incluidos en su horno pueden variar respecto a los mostrados en las imágenes.

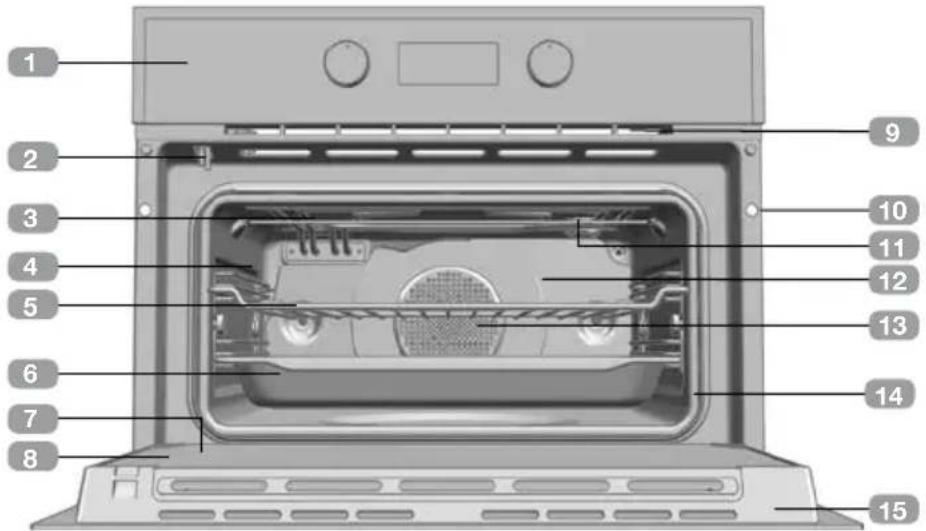

1 Frente de mandos 2 Bloqueo de puerta (solo para modelos pirolíticos) 3 Resistencia de grill 4 Soporte bandejas 5 Parrilla 6 Bandeja 7 Bisagra 8 Cristal interior 9 Salida de aire de refrigeración 10 Fijación al mueble 11 Lámpara 12 Panel trasero 13 Turbina 14 Junta de horno 15 Puerta

Frontal de mandos

1 Selector de sistemas 2 Reloj electrónico 3 Selector de temperaturas

1 Selector de sistemas 2 Reloj electrónico / Temperatura seleccionada 3 Selector de temperaturas

Símbolos del selector de sistemas

Modelo HSC 635

Modelos HBC 625 P, HSC 635 P

Funciones del horno

Para una descripción de uso de cada una de las funciones, consulte la guía de cocinados incluida en su horno.

MAXIGRILL CON TURBINA

CONVENCIONAL CON TURBINA

O DESCONEXIÓN DEL HORNO

CONVENCIONAL

GRILL

MAXIGRILL

SOLERA

ECO ECO

DESCONGELACIÓN

HYDROCLEAN

PIROLISIS

Descripción del reloj electrónico

TECLAS

⊙, 品: Permiten la programación de las funciones del reloj electrónico.

OK: En modelos con regulación electrónica de temperatura, pulse esta tecla para ver la temperatura durante el cocinado.

2 SÍMBOLOS

Funciones del reloj

AVISADOR: Se ilumina al seleccionar la función avisador del reloj. Genera una señal acústica al cabo del tiempo. El horno no se apagará cuando acabe el tiempo. Esta función también se puede utilizar cuando el horno esté cocinando.

I→I y PROGRAMACIÓN: Se iluminan para indicar que el horno está programado (duración, fin o total).

Duración del Cocinado: Permite cocinar durante un tiempo seleccionado, a continuación el horno se apagará de forma automática.

Hora de Finalización del Cocinado: Permite cocinar hasta una hora establecida, a continuación el horno se apagará de forma automática.

Duración y Fin del Cocinado:

Permite programar la duración y la hora de finalización del cocinado. El horno se pondrá en marcha de forma automática para cocinar durante el tiempo seleccionado (Duración) y se apagará de forma automática a la hora que le haya indicado (Fin del Cocinado).

BLOQUEO DE RELOJ: Indica que las teclas táctiles del reloj están bloqueadas, evitando la manipulación por parte de niños (pequeños).

Otras unidades

CALENTAMIENTO: Indica que el horno está transmitiendo calor al alimento.

HYDROCLEAN: Se ilumina durante la función Teka Hydroclean.

PIROLISIS: Solo para modelos pirolíticos. Se ilumina durante la función de limpieza Pirólisis.

BLOQUEO DE PUERTA: Solo para modelos pirolíticos. Indica que la puerta se encuentra bloqueada, bien por bloqueo manual o bien por bloqueo automático durante la función pirólisis.

ATENCIÓN

La sensibilidad de las teclas táctiles se adapta continuamente a las condiciones ambientales. Al conectar el horno a la red, tenga la precaución de que la superficie del frontal de mandos esté limpia y libre de cualquier obstáculo.

Si al tocar las teclas, el horno no responde correctamente, es necesario que desconecte el horno de la red eléctrica y tras un instante vuelva a conectarlo. De esta forma los sensores se habrán ajustado automáticamente y reaccionarán de nuevo al tocar con el dedo.

PUESTA EN HORA

Al conectar su hora, observará que en el reloj aparece parpadeando la indicación 12:00.

Tocando + o - bajará las horas y después los minutos. Escuchará 2 beeps seguidos como confirmación de la hora elegida.

Si desea modificar la hora, toque + hasta que la hora aparezca parpadeando. Toque OK y siga los pasos descritos en el punto anterior.

Su reloj posee el modo de iluminación nocturna, de forma que disminuirá la intensidad de luz de la pantalla entre las 00:00 y las 6:00 horas.

En caso de un corte de suministro eléctrico, se borrará toda la programación de su reloj electrónico y aparecerá parpadeando la indicación 12:00 en el reloj. Deberá ponerlo en hora y programarlo de nuevo.

Manejo del horno

Tras poner el reloj en hora, su horno estará listo para cocinar. Seleccione una función de cocinado y una temperatura.

INFORMACIÓN

En modelos con regulación electrónica de temperatura, al girar el selector, se mostrará la temperatura en la pantalla del reloj.

Una vez seleccionada la temperatura, la pantalla volverá automáticamente a mostrar el reloj.

Para volver a ver la temperatura durante el cocinado, pulse la tecla OK y gire el mando selector de temperatura si desea modificarla.

Observará que el símbolo se ilumina durante el cocinado para indicar la transmisión de calor al alimento. Este símbolo se apaga cuando se alcanza la temperatura seleccionada.

Para apagar el horno, ponga los mandos en posición °

INFORMACIÓN

Cuando inicia un cocinado, su horno empezará a contar el tiempo que el horno lleva cocinando.

Programación del Avisador

1. Toque o hasta que parpadee el símbolo en la pantalla y pulse en la pantalla se verá la indicación 00:00.
2. Seleccione el tiempo tras el cual desea que el reloj avise, tocando o sonarán 2 beeps seguidos como confirmación y se iniciará la cuenta atrás a partir del tiempo elegido. El símbolo (O) parpadeará lentamente.
3. Cuando finalice el tiempo, sonará una señal acústica durante 90 segundos y el símbolo (O) parpadeará rápidamente.

Con la función Avisador, al finalizar el tiempo programado el horno no se apagará.

1. Toque cualquier tecla para detener la señal acústica, en ese momento el símbolo se apagará.

Si desea modificar el tiempo del avisador, realice los pasos mostrados nuevamente. Al acceder al temporizador, aparecerá el tiempo restante actual el cual podrá modificar.

NOTA

Con la función Avisador, el tiempo restante se muestra en la pantalla de forma permanente. Con esta función programada, no es posible visualizar la hora ni el tiempo total de cocinado programado.

Programación de la Duración del Cocinado

1. Toque o hasta que parpadee el símbolo → en la pantalla y pulse ON en la pantalla se verá la indicación 00:00.
2. Seleccione el tiempo tras el cual desea que el reloj avise, tocando o sonarán 2 beeps seguidos como confirmación y se mostrará la cuenta atrás a partir del tiempo elegido. El símbolo → parpadeará lentamente.
3. Seleccione una referencia y una temperatura de cocinado mediante los mandos del horno.
4. Transcurrida la duración del cocinado, el horno se desconectará, sonará una señal acústica y el símbolo → parpadeará rápidamente.
5. Toque cualquier tecla para detener la señal acústica y apagar el símbolo | → |, encendiéndose el horno de nuevo.
6. Ponga los mandos en posición o para apagar el horno.

En cualquier momento usted puede modificar el tiempo restante de cocinado, tocando o hasta que el símbolo parpadee rápidamente. A continuación toque para modificar el tiempo.

NOTA

Con la función Duración de cocinado, el tiempo restante se muestra en la pantalla de forma permanente. Con esta función programada, no es posible visualizar la hora actual en la pantalla.

Programación de la Hora de Finalización del Cocinado

1. Toque el touch o hasta que parpadee el símbolo → en la pantalla y pulse OK. En la pantalla se verá la hora actual.
2. Seleccione el tiempo tras el cual el reloj avisará, tocando o. Sonarán 2 beep seguidos como confirmación y se mostrará la cuenta atrás a partir del tiempo elegido. El símbolo → parpadeará lentamente.
3. Seleccione una función y una temperatura de cocinado.
4. Alcanzada la hora de finalización programada, el horno se desconectará, sonará una señal acústica y el símbolo →| parpadeará rápidamente.
5. Toque cualquier sensor para detener la señal acústica y apagar el símbolo →, encendiéndose el horno de nuevo.
6. Ponga los mandos en posición o para apagar el horno.

En cualquier momento usted puede modificar el tiempo restante de cocinado, tocando ⊙ o ⊕ hasta que el símbolo → parpadee rápidamente. A continuación toque OK para modificar el tiempo.

Programación de la Duración y Fin del Cocinado

1. Toque o hasta que parpadee el símbolo | → | en la pantalla y pulse ON. En la pantalla se verá la indicación 00:00.
2. Seleccione la duración del cocinado, tocando o ^+. Posteriormente sonarán 2 beeps seguidos, se mostrará el tiempo restante de cocinado en la pantalla y el símbolo |→ | parpadeará lentamente.
3. Toque o hasta que parpadee el símbolo → en la pantalla y pulse. En la pantalla se verá la hora prevista de finalización.
4. Ajuste la hora de finalización del cocinado, tocando o. Posteriormente sonarán 2 beeps seguidos, se mostrará la hora actual en la pantalla.
5. Seleccione una función y una temperatura de cocinado. El horno permanecerá desconectado y con los símbolos → iluminados. Su horno está programado.
6. Cuando se alcance la hora de comienzo del cocinado, el horno se pondrá en marcha y se realizará el cocinado durante el tiempo seleccionado.
7. Durante el cocinado se mostrará el tiempo restante de cocinado y el símbolo |→| parpadeará lentamente.
8. Alcanzada la hora de finalización que se había programado, el horno se desconectará,

sonará una señal acústica y el símbolo → parpadeará rápidamente.

1. Toque cualquier sensor para detener la señal acústica y apagar el símbolo 1→ 1, encendiéndose el horno de nuevo.
2. Ponga los mandos en posición o para apagar el horno.

En cualquier momento usted puede modificar el tiempo restante de cocinado, tocando o hasta que el símbolo l-arpadee rápidamente. A continuación toque 0K para modificar el tiempo.

Funciones de seguridad

BLOQUEO DE SEGURIDAD PARA NIÑOS

Esta función se puede seleccionar en cualquier momento durante el uso del horno.

Para activar la función, toque la tecla OK de forma prolongada hasta que escuche 1 beep sonoro y el símbolo aparezca en la pantalla. El reloj está bloqueado.

Si el horno está apagado y activa la seguridad niños, el horno no cocinará aunque seleccione una función de cocinado.

Si está cocinando con el horno, activa esta función, solo bloqueará la manipulación del reloj electrónico.

Para desactivar la función, toque la tecla OK de forma prolongada hasta que escuche 1 beep sonoro.

BLOQUEO MANUAL DE PUERTA

Disponible sólo en modelos pirolíticos.

Esta función permite bloquear la puerta del horno.

IMPORTANTE

Esta función solo se puede seleccionar cuando el horno se encuentre con el mando de funciones en la posición de reposo 0

Una vez bloqueada la puerta, usted podrá comenzar el cocinado normalmente.

Para activar/desactivar el bloqueo de puerta, siga estos pasos:

1. Toque o hasta que parpadee el símbolo en la pantalla.

Se muestra el estado actual del bloqueo de puerta: "On" si está activo y "Off" si está desactivado.

1. Toque OK. A continuación oirá un pitido y el bloqueo comenzará a cerrarse si está "Off" y a abrirse si está "On".
2. Una vez que la puerta se haya bloqueado/desbloqueado por completo, en la pantalla se mostrará el nuevo estado del bloqueo de puerta.

En el caso de que el bloqueo esté activo, el símbolo se iluminará fijo en la pantalla.

Para desbloquear la puerta durante el cocinado, ponga el selector de funciones en posición de reposo y desbloquee la puerta siguiendo las instrucciones anteriores.

Una vez desbloqueada la puerta, lleve el selector de funciones a la posición en que estaba para continuar cocinando.

Función Teka Hydroclean®

Esta función facilita la limpieza de la grasa y los restos de suciedad que hayan quedado adheridos en las paredes del horno.

Para una mayor eficacia de limpieza, evite que se acumule la suciedad. Limpie el horno con frecuencia.

No vierta agua en el interior del horno caliente, podría dañar el esmalte del horno.

Realice siempre el ciclo con el horno frío. Si lo hace con el horno demasiado caliente, el resultado puede verse afectado además de dañar el esmalte.

Retire previamente las bandejas y todos los accesorios del interior del horno, incluidos los soportes para bandejas o guías telescópicas. Siga para ello las instrucciones que aparecen en el libro de instalación y mantenimiento que se entrega con su horno.

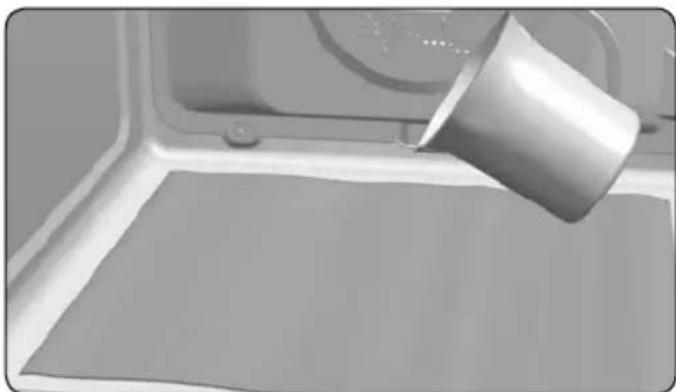

1. Con el horno frío, coloque una bayeta extendida sobre el suelo del horno.

1. Vierta lentamente 200 ml de agua en la parte inferior de la cavidad del horno.

INFORMACIÓN

Para un mejor resultado añada una cucharadita de detergente suave para vajilla en el vaso de agua antes de verterlo sobre la bayeta.

1. Gire el selector de funciones a la posición 0 .
2. A continuación se oirá una señal sonora como confirmación de que la función Teka Hydroclean se ha puesto en marcha, el símbolo Δ parpadeará lentamente y en la pantalla se visualizará el tiempo restante para que finalice la función.

IMPORTANTE

La duración de esta función no se puede modificar. Para finalizar antes de tiempo, gire el selector de sistemas a la posición o.

1. Alcanzada la hora de finalización, el horno se desconectará, sonará una señal acústica y el símbolo parpadeará rápidamente.

IMPORTANTE

No abra la puerta del horno hasta que no finalice la referencia Hydroclean.

La fase de enfriamiento es necesaria para el correcto funcionamiento de la función.

1. Toque con el dedo cualquier tecla para detener la señal acústica y apagar el símbolo.
2. Ponga el selector de sistemas en posición o.
3. El horno está listo para retirar los restos de suciedad y agua sobrante con la bayeta.

La función Hydroclean se realiza a baja temperatura. No obstante, los tiempos de enfriamiento pueden variar según la temperatura ambiente.

ATENCIÓN

Asegúrese antes de tocar directamente la superficie interior del horno, de que la temperatura es adecuada.

Si tras realizar la función Hydroclean® requiere de una limpieza con más profundidad, utilice detergentes neutros y esponjas no abrasivas.

Función de autolimpieza por pirólisis

Función disponible en los modelos HBC 625 P y HSC 635 P.

ATENCIÓN

Antes de realizar el ciclo de limpieza por pirólisis, lea atentamente las instrucciones de seguridad que encontrará al inicio del libro de Instalación y Mantenimiento.

Esta función le permite realizar un ciclo de limpieza por pirólisis, durante el cual, debido a las altas temperaturas que se alcanzan en el interior del horno, se produce un proceso de carbonización de las grasas acumuladas.

En general, se recomienda realizar una pirólisis cada 4-5 cocinados y utilizar el programa más adecuado al nivel de suciedad de su horno. A mayor suciedad, elija un programa de mayor duración.

Durante la pirólisis la iluminación interior del horno permanecerá apagada.

PROGRAMAR LA FUNCIÓN PIRÓLISIS

IMPORTANTE

Antes de realizar la pirólisis es imprescindible retirar todos los accesorios y vajilla del horno, incluyendo los soportes de bandejas y/o guías telescópicas. Siga para ello las instrucciones que aparecen en el libro de instalación y mantenimiento que se entrega con su horno.

ATENCIÓN

Retire del interior cualquier derrame o resto excesivo de suciedad, ya que durante la pirólisis podrían inflamarse corriendo peligro de incendio.

ATENCIÓN

Antes de poner en marcha la pirólisis, asegúrese de que la puerta del horno está correctamente cerrada.

1. Gire el mando selector de funciones de cocinado a la posición Pirólisis:
2. Tras unos segundos, en la pantalla del reloj se iluminará el símbolo y se leerá la indicación P2 (programa 2 de pirólisis).
3. En ese instante puede modificar el programa de pirólisis a P1, P2, P3 con las teclas ⊖ o ④.

P1: Pirólisis suave. Duración 1 hora. P2: Pirólisis normal. Duración 1 hora y 30 min. P3: Pirólisis intensiva. Duración 2 horas.

1. Una vez seleccionado el programa deseado, pulse OK inmediatamente; después, se activará el bloqueo automático de puerta.
2. Cuando la puerta está bloqueada, se iluminará el símbolo en la pantalla del reloj y se mostrará el tiempo restante para la finalización de la pirólisis.

IMPORTANTE

Llegado a este punto, el horno está programado y realizando el ciclo de limpieza pirolítica. Durante la realización de este ciclo, no intente seleccionar ninguna de las funciones del reloj del horno, salvo la función de seguridad de niños.

Tampoco intente abrir la puerta del horno, ya que podría interrumpir el proceso de limpieza.

1. Cuando finaliza la limpieza pirolítica, escuchará una señal acústica, el símbolo parpadeará y verá 0:00 en la pantalla del reloj.
2. Pulse el mando para ajustar la hora.
3. Ponga el selector de funciones en posición 0.
4. El proceso de calentamiento del horno ha finalizado, sin embargo el horno está excesivamente caliente y no puede ser utilizado.

Hasta que el horno no se enfríe, la refrigeración continúa funcionando y el símbolo permanece iluminado.

IMPORTANTE

Debido a las altas temperaturas en el interior del horno, el tiempo de enfriamiento puede variar en función de la temperatura ambiente.

1. Una vez que su horno se haya enfriado, el símbolo se apagará.
2. Abra la puerta del horno y pase un paño húmedo por el interior de la cavidad, retirando la ceniza producida durante el ciclo de limpieza. En zonas de difícil acceso del interior del horno será necesario limpiar con algún estropajo de fibra no metálica.
3. Una vez limpio el interior del horno, no olvide instalar de nuevo los soportes y sus accesorios.
4. El horno ya está preparado para un nuevo cocinado.

IMPORTANTE

Si detecta alguna incidencia en la programación y manejo de esta referencia, consulte la guía de instalación y mantenimiento incluida en su horno.

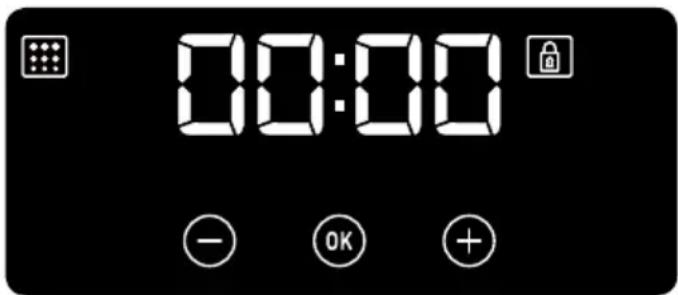

CANCELACIÓN DE LA PIROLISIS

La pirólisis es una función automática y como tal, sólo se puede accionar mediante la programación del reloj. Para cancelar una pirólisis en curso es necesario desprogramar el horno, siguiendo estas instrucciones:

1. Ponga en posición o el mando selector de funciones.

En la pantalla del reloj se apagará.

1. En función de la temperatura del interior del horno pueden darse estas dos situaciones:

a) Temperatura del interior peligrosa: En este caso, la puerta permanecerá bloqueada hasta que la temperatura descienda a valores seguros. b) Temperatura del interior segura: Si la temperatura del interior del horno es segura, el desbloqueo se realizará inmediatamente.

1. Una vez que la puerta está desbloqueada y pueda abrirse, se ajustará de nuevo la hora en la pantalla del reloj.

Descripción del horno

Función de autolimpieza por pirólisis

Función disponible para los modelos HBC 625 P y HSC 635 P.

ATENCIÓN

Nuestra aportación a la protección del medio ambiente: utilizamos papel reciclado.
