MANUAL DE USUARIO RELAYIOMINI Tripp Lite

Manual del propietario

Tarjeta I/O con relé programable

Modelo: RELAYIOMINI

1. Introduccion 6
1.1	Caracteristicas del producto
1.2	Contenido del paquete
2. Instalacion 6
2.1	Requisitos del systema
2.2	Instalacion
3. Especillasiones 7
4. Garantía 7

No se recomienda usar este equipo en aplicaciones deostenimiento artificial de la vida,onde se pueda esperarreasonablemente que su falla cause la falla del equipo deostenimiento de la vida o que afecte de manera importantesu seguidad o eficiencia. No use este equipo en presencia de mezclas anestesicas inflamables con aire, oxigeno u oxido nitroso.

Copyright © 2010 Tripp Lite. Todos los derechos reservados. Todas las otheras marcas registradas son propietad de sus respectivos dueños.

1. Introduccion

1.1 Caracteristicas del producto

El RELAYIOMINI es un dispositivo de administración de UPS programable que contiene:

Senal de entrada para apagar el UPS

La RELAYIOMINI le permite:

Monitor el estado y los eventos del UPS

Apagar el sistemas en forma remota

1.2 Contenido del paquete

Este paquete contiene:

RELAYIOMINI

Manual del propietario

2. Instalación y configuración

2.1 Requisitos del sistema

La RELAYIOCARD soporta various sistemas de UPS SmartOnline™ de Tripp Lite (5-10kVA) equipados con miniranura.

2.2 Instalación

La tarjeta RELAYIOMINT reemplaza a la tarjeta USB del sistemas de UPS pararegarar soporte para contacto seco. Para instalar la nuova tarjeta, solo destornille los dos tornillos que sostienen la tarjeta USB actual y retire la tarjeta. Desconecte el cable plano de la tarjeta USB. Luego, uno el cable plano a la nuova tarjeta RELAYIOMINI, deslice la tarjeta en la mesma ranura y vuelva a colocar los dos tornillos que extrajo anteriorsmente.

Ejemplo de aplicacion

Utilizando la configuración predeterminada, establisha SW1 y SW1 en ENCENDIDO. Conecte el suministro de 12V CC entre los terminales comunes y los de conexión a tierra. Conecte el equipo a los terminales R1~R3. Instale un botón pulsador desde el terminal común al terminal de entrada. Para apagar el UPS en forma remota, cierra este circuito durante un minimo de 3seguidos.

3. Especillasiones

Especificaiones HDDicas

Tamaño 68 x 43 mm
Peso 35 g
Temperatura de funciona}=0 ~ 40°C
Humedad de funciona}=10 ~ 80%
Entrada de energia}=8~20V
Consumo de energia}=0.8 Watts

Valor nominal de contacto de salute

	Máximo
	Voltaje CC	Corriente CC
Relé R1~R3	24V	1A

Valor nominal de entrada

	Máximo
	Voltaje CC	Corriente CC
Entrada 24V 10mA

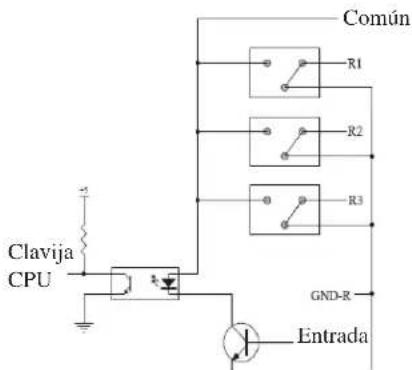

Circuito interno

Conectores de I/O

GND-R: Conexión a tierra para relés
Común: 12~24V DC
Evento de alarma predeterminada
R1	Alarma de resumen
R2	Falla de energia
R3	Batería baja
Entrada: Apagado remoto
	Todo encendidos	Estado
SW1	ENCENDIDO	Comunicando
SW2	ENCENDIDO	Comunicando

4. Garantía

GARANTIA LIMITADA

El vendedor garantiza que este producto no Tiene defectos originales de materiales ni de mano de obra, por un periodo de dos años (excepto las baterias internas del systeme de UPS fuera de los EE. UU y Canadá, I a) a partir de la fecha original de compra, si se utilize de acuardo con las instruetiones correspondentes. En caso de demostrarse bajo de es periodo que el producto tiene defectos de materiales o de mano de obra, el vendedor lo reparar o recrplazar a su exclusiva disrecion. El serviceo tecnico bajo this garantia solo pude ser obtencido si usted cngra o envia el producto (con todos los cargos de envio oenta prepagos) a Tripp Lite; 111 W. 35th Street; Chicago IL 60609; EE. UU. El vendedor abonara los cargos de envio de devolucion. Visite www.triplite.com/support antes de enviar提供优质 para reparacion.

ESTA GARANTIA NO CUBRE EL DESGASTE NORMAL NT LOS DANOS CAUSADOS POR ACCIDENTES, MAL USO, ABUSO O NEGLIGENCA. E. VENDEDOR NO OFRCE NINGUNA GARANTIA EXPRESA QUE NO SFA LA ESTABIECTDA EXPRESAMENTE EN EL PRESENTE DOCUMENTO. EXCEPTO EN LA MEDIDA EN QUE ILO PROHIBAN LAS LEYES APLICABLES, LA DURACION DE TODAS GARANTIAS IMPLICITAS, INCLUDEAS LAS DE COMERCIABILIDAD O APTITUD, SE LIMITA AL PERIODO DE GARANTIA ANTES MENTIONADO Y ESTA GARANTIA EXCLUYE EXPRESANTEMO DOS LANOS DANOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permiten las limitaciones a la duracion de una garantia implicita y algunos Estados no permiten la exclusiono o limitacion de los daños incidentales o indirectos, de modo que las limitaciones o exclusions ante mentionadas peuvent no corresponder en su caso.Esta garantia le ortega dercchos legales espécificos y usted peut eer tener otheros direcchoes que varian de una jurisidencia a另一a).

ADVERTENCIA: Antes de食用 este dispositivo, cada usuario debe ocuparse de determinar si es apto, adecuado o seguro para el uso que pretende darle. Dado que las aplicaciones individuales estan susetas a diversas variações, el fabricante no representa ni garantiza la idoneidad o condidon de these dispositos para qualquir aplicacion espefica.

No compatible con aplicaciones de PoE (Energía sobre Ethernet).

Conformidad con las regulaciones sobre nombres de identificacion

Con el objeto de cumplir con las regulaciones de certificaciones e identificacion, a su producto Tripp Lite se le ha asignado un numero de scric unico. Puede encontrar el numero de scric en la etiqua o placar de identificacion del producto, bajo con todas las marcas de aprobacion e informacion necessarias. Cuando solicite informacion de cumplimiento de este producto, sempre haga referencia al numero de series. El numero de series no debe confundirse con el nombre demarca o el numero de modelo del producto.

Tripp Liteiene la politica de maior continua. Las espocificaciones del producto estan sus jutes a cambios sin notificacion previa.
