MANUAL DE USUARIO SSW 18 LTX 200 METABO

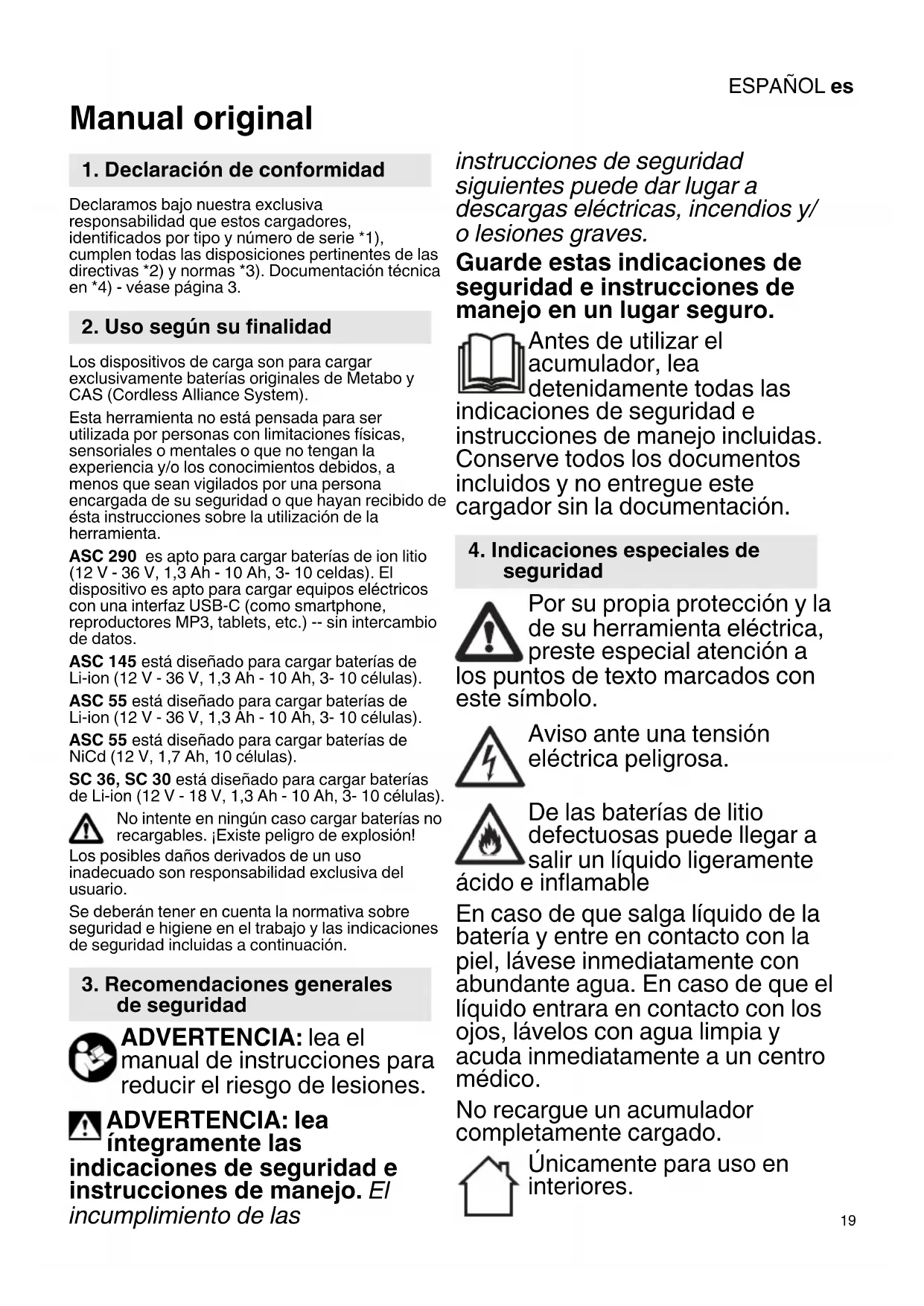

Manual original Declaramos bajo nuestra exclusiva responsabilidad que estos cargadores, identificados por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentación técnica en *4) - véase página 3. Los dispositivos de carga son para cargar exclusivamente baterías originales de Metabo y CAS (Cordless Alliance System). Esta herramienta no está pensada para ser utilizada por personas con limitaciones físicas, sensoriales o mentales o que no tengan la experiencia y/o los conocimientos debidos, a menos que sean vigilados por una persona encargada de su seguridad o que hayan recibido de ésta instrucciones sobre la utilización de la herramienta. ASC 290 es apto para cargar baterías de ion litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celdas). El dispositivo es apto para cargar equipos eléctricos con una interfaz USB-C (como smartphone, reproductores MP3, tablets, etc.) -- sin intercambio de datos. ASC 145 está diseñado para cargar baterías de Li-ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 células). ASC 55 está diseñado para cargar baterías de Li-ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 células). ASC 55 está diseñado para cargar baterías de NiCd (12 V, 1,7 Ah, 10 células). SC 36, SC 30 está diseñado para cargar baterías de Li-ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 células). No intente en ningún caso cargar baterías no recargables. ¡Existe peligro de explosión! Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario. Se deberán tener en cuenta la normativa sobre seguridad e higiene en el trabajo y las indicaciones de seguridad incluidas a continuación. ADVERTENCIA: lea el manual de instrucciones para reducir el riesgo de lesiones. ADVERTENCIA: lea íntegramente las indicaciones de seguridad e instrucciones de manejo. El incumplimiento de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/ o lesiones graves. Guarde estas indicaciones de seguridad e instrucciones de manejo en un lugar seguro. Antes de utilizar el acumulador, lea detenidamente todas las indicaciones de seguridad e instrucciones de manejo incluidas. Conserve todos los documentos incluidos y no entregue este cargador sin la documentación. Por su propia protección y la de su herramienta eléctrica, preste especial atención a los puntos de texto marcados con este símbolo. Aviso ante una tensión eléctrica peligrosa. De las baterías de litio defectuosas puede llegar a salir un líquido ligeramente ácido e inflamable En caso de que salga líquido de la batería y entre en contacto con la piel, lávese inmediatamente con abundante agua. En caso de que el líquido entrara en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico. No recargue un acumulador completamente cargado. Únicamente para uso en interiores.

1. Declaración de conformidad

2. Uso según su finalidad

3. Recomendaciones generales

4. Indicaciones especiales de

Mantenga el cargador alejado de la humedad. Bajo ningún concepto está permitido que los niños utilicen el aparato. Vigile a los niños para asegurarse de que no juegan con el aparato. Mantenga a los niños fuera del alcance del cargador y de su zona de trabajo. Guarde el cargador fuera del alcance de los niños. En caso de emisión de humos o de fuego, desconecte inmediatamente el cargador de la red eléctrica. No sitúe ningún objeto en la rejilla de ventilación del cargador, existe peligro de sufrir una descarga eléctrica o un cortocircuito. No utilice acumuladores defectuosos. No cargar baterías con cargadores AIR COOLED en áreas con alta carga de polvo metálico. ASC 290: emplee solo el cable de alimentación de red original de Metabo. Véase la página 2. Las figuras son ilustrativas para todos los aparatos. 1 Acumulador (no incluido en el volumen de suministro) 2 Asiento deslizable 3 Indicador de servicio 4 Indicador de aviso 5 Indicación de estado de carga 6 Cubierta USB* 7 Puerto USB-C* 8 Luz de indicación LED (conexión USB-C alimentada con tensión)*

• en función del modelo Antes de conectar el aparato, compruebe que la tensión y la frecuencia de red que se indican en la placa de identificación coinciden con los datos de la red eléctrica. Dispositivos como este, que generan corriente continua, podrían influir sobre los interruptores de protección diferencial sencillos. Utilice el tipo F o superior con una corriente de desconexión máxima de 30 mA. Antes de poner en marcha el cargador, asegúrese de que las rejillas de ventilación no estén cubiertas. La distancia mínima a otros objetos debe ser superior a 5 cm.

6.1 Autoverificación

Enchufe el cable al enchufe de red. El indicador de aviso (4) y el indicador de servicio (3) se iluminan de modo consecutivo durante aprox. 1 segundo, el ventilador incorporado funciona durante aprox. 5 segundos.

7.1 Carga del acumulador

Deslizar el acumulador completamente, hasta el tope, sobre el asiento corredizo (2). El indicador de servicio (3) parpadea. Advertencia: para que los acumuladores de Li-Ion puedan indicar su estado de carga, retire primero la batería del cargador y, a continuación, pulse la tecla del acumulador.

7.2 Carga de compensación

Cuando la batería termina de cargarse, el cargador pasa automáticamente al estado de carga de compensación. El acumulador puede permanecer en el cargador y estar así siempre listo para el funcionamiento. El indicador de servicio (3) está encendido continuamente.

7.3 Solo ASC 290: carga de dispositivo USB

Conecte solamente dispositivos USB compatibles con conexiones USB estándares. El uso de dispositivos incompatibles puede provocar funcionamientos incorrectos, daños o incluso lesiones físicas. Abra la cubierta (6) y conecte un dispositivo USB al puerto USB-C (7) con un cable adecuado. El dispositivo comenzará a cargarse. La conexión USB-C (7) solo se alimenta con tensión (luz de indicación LED (8) iluminada) si no se está cargando ninguna batería.

5. Descripción general

6. Puesta en servicio

Si la batería y el dispositivo USB están conectados al mismo tiempo, el proceso de carga del USB se inicia automáticamente al finalizar el proceso de carga de la batería.

8.1 El indicador de aviso (4) se ilumina de

forma continua El acumulador no se carga. La temperatura es demasiado alta o baja. Si la temperatura de la batería está entre 0 °C y 50 °C, el proceso de carga comenzará automáticamente. ASC 290: el indicador de aviso (4) se ilumina de forma continua y el indicador de estado de carga (5) parpadea: cargador caliente o batería fría o caliente; la batería se cargará con una potencia de carga reducida.

8.2 El indicador de aviso (4) parpadea

• Acumulador defectuoso. Extraiga el acumulador del cargador inmediatamente.

• El acumulador no se desplaza correctamente sobre el asiento corredero (2). Véase el capítulo

• ASC 290: el indicador de aviso (4) parpadea y el indicador de estado de carga (5) está apagado: la batería no se cargará; el cargador está demasiado caliente. Todas las reparaciones en el cargador deberán llevarse a cabo exclusivamente por técnicos especialistas. En caso de que el cable de alimentación de red de este aparato esté dañado, sólo el fabricante, su servicio de atención al cliente o una persona debidamente cualificada deberá sustituirlo con el propósito de evitar situaciones que entrañen peligro para el usuario. En caso de tener cargadores de Metabo que necesiten ser reparados, sírvase dirigirse a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias. Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalajes y accesorios usados. Los materiales de embalaje deben eliminarse de acuerdo con su etiquetado y según las directrices municipales. Puede encontrar más información en www.metabo.com en la sección Servicio. Solo para países de la UE: no tire las herra- mientas eléctricas a la basura doméstica. Según la directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y electró- nicos y las correspondientes legislaciones nacio- nales, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de modo respetuoso con el medio ambiente. Véase la página 3. U = Margen de tensiones del acumulador C = Capacidad del acumulador

= Corriente de carga t = tiempo de carga

USB = tensión y corriente de carga máx. de la conexión USB-C

Tiempos de carga de las baterías seleccionadas. Los tiempos de carga reales pueden ser diferentes de los datos proporcionados en función de la capacidad residual así como de la temperatura del acumulador. Temperatura ambiental recomendada durante el almacenamiento: de 0 °C a 40 °C Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas. Aparato con categoría de protección II ~ Corriente alterna

10. Protección del medio
