Tipo de producto	Lavadora
Marca	Fagor
Modelo	FE2111X
Dimensiones (Al x An x Pr)	85 x 60 x 55 cm
Peso neto	Aprox. 65 kg
Alimentación eléctrica	230 V / 50 Hz
Potencia máxima	2200 W
Presión de agua requerida	0,05 a 1 MPa (0,5 a 10 kgf/cm²)
Altura de desagüe	50 a 70 cm (máx. 90 cm)
Tipo de instalación	Empotrable o libre
Nivelación	Patas ajustables
Puerta	Reversible, con panel de revestimiento posible
Plano de trabajo	Opcional, desmontable
Capacidad de lavado	Aprox. 7 kg
Velocidad de centrifugado	Aprox. 1200 rpm
Clase energética	Estimación A
Seguridad	Conexión a tierra obligatoria
Accesorios suministrados	Manguera de entrada de agua, placas de desbloqueo, tornillos

Preguntas frecuentes - FE2111X FAGOR

¿Cómo desembalar y desbloquear la lavadora Fagor FE2111X?

Corte y retire el embalaje transparente y el interior, luego quite la base de poliestireno. Para desbloquear, retire los tornillos (A) que sujetan las placas (B) en la parte trasera, luego quite los tornillos de bloqueo (C). Cubra los agujeros con las placas (B) y guarde los accesorios para una futura mudanza.

¿Cuáles son las dimensiones de la lavadora FE2111X?

Las dimensiones se indican en la figura 3 del manual. En general, para una lavadora empotrable, considere aproximadamente 85 cm de altura, 60 cm de ancho y 55 cm de profundidad.

¿Cómo conectar la manguera de entrada de agua?

Conecte el extremo acodado de la manguera a la entrada roscada de la electroválvula en la parte trasera del aparato (Fig. 4). Conecte el otro extremo a un grifo de agua con rosca 3/4 gas y apriete bien la tuerca (Fig. 5). Utilice siempre mangueras nuevas suministradas con el aparato.

¿Cuál debe ser la presión de agua para un funcionamiento correcto?

La presión de agua debe estar entre 0,05 y 1 MPa (0,5 a 10 kgf/cm²). Asegúrese de que su instalación cumpla con este rango.

¿Cómo instalar la manguera de desagüe?

Coloque una salida fija de desagüe a una altura de 50 a 70 cm del suelo, sin superar 90 cm. Evite pliegues y estrangulamientos de la manguera. Asegúrese de que el codo esté bien anclado para prevenir inundaciones.

¿Qué precauciones eléctricas tomar?

Antes de enchufar, verifique que la tensión corresponda a la de la placa de características (230 V / 50 Hz). La instalación debe ser adecuada para la potencia máxima. La máquina debe estar conectada a una toma de tierra. Si el cable está dañado, haga que lo reemplace el fabricante.

¿Cómo nivelar el aparato?

Coloque la máquina en el lugar previsto, levántela ligeramente y ajuste las patas ajustables para nivelarla (Fig. 7). Empotre sin que las mangueras se doblen y sin contacto con los muebles.

¿Es posible empotrar la lavadora debajo de un plano de trabajo?

Sí, si retira el plano de trabajo (mesa de trabajo) desatornillando los tornillos A (Fig. 13) y empujándolo hacia atrás. Reemplácelo con un panel de protección suministrado por el fabricante (Fig. 15). Consulte las dimensiones mínimas del hueco (Fig. 8).

¿Cómo cambiar el sentido de apertura de la puerta?

Desmonte la puerta, retire el marco inferior y el panel. Quite las bisagras A y el cierre automático F. Extraiga el contrapeso H y muévalo al otro lado (I). Coloque el tapón de protección J en la antigua ubicación, luego vuelva a montar las bisagras y el cierre en la nueva ubicación. Vuelva a colocar el panel y la puerta.

¿Cómo instalar un panel de revestimiento en la puerta?

Desmonte la puerta, retire el marco inferior C y el panel original. Si el nuevo panel tiene un grosor de 3 mm o más, colóquelo directamente; si es inferior a 3 mm, colóquelo sobre el panel original. Vuelva a colocar el marco de protección inferior y la puerta.

MANUAL DE USUARIO FE2111X FAGOR

1/Advertencias previas 17
2/ Desembalado y desbloqueo ..... 17
3/ Dimensiones.... 17
4/ Conexión a la red de agua.... 17
5/ Desagüe.... 18
6/ Conexión eléctrica.... 18
7/ Posicionamiento y nivelación...... 18
8/ Lavadoras panelables 18

FRANÇAIS

Avertissements prealables

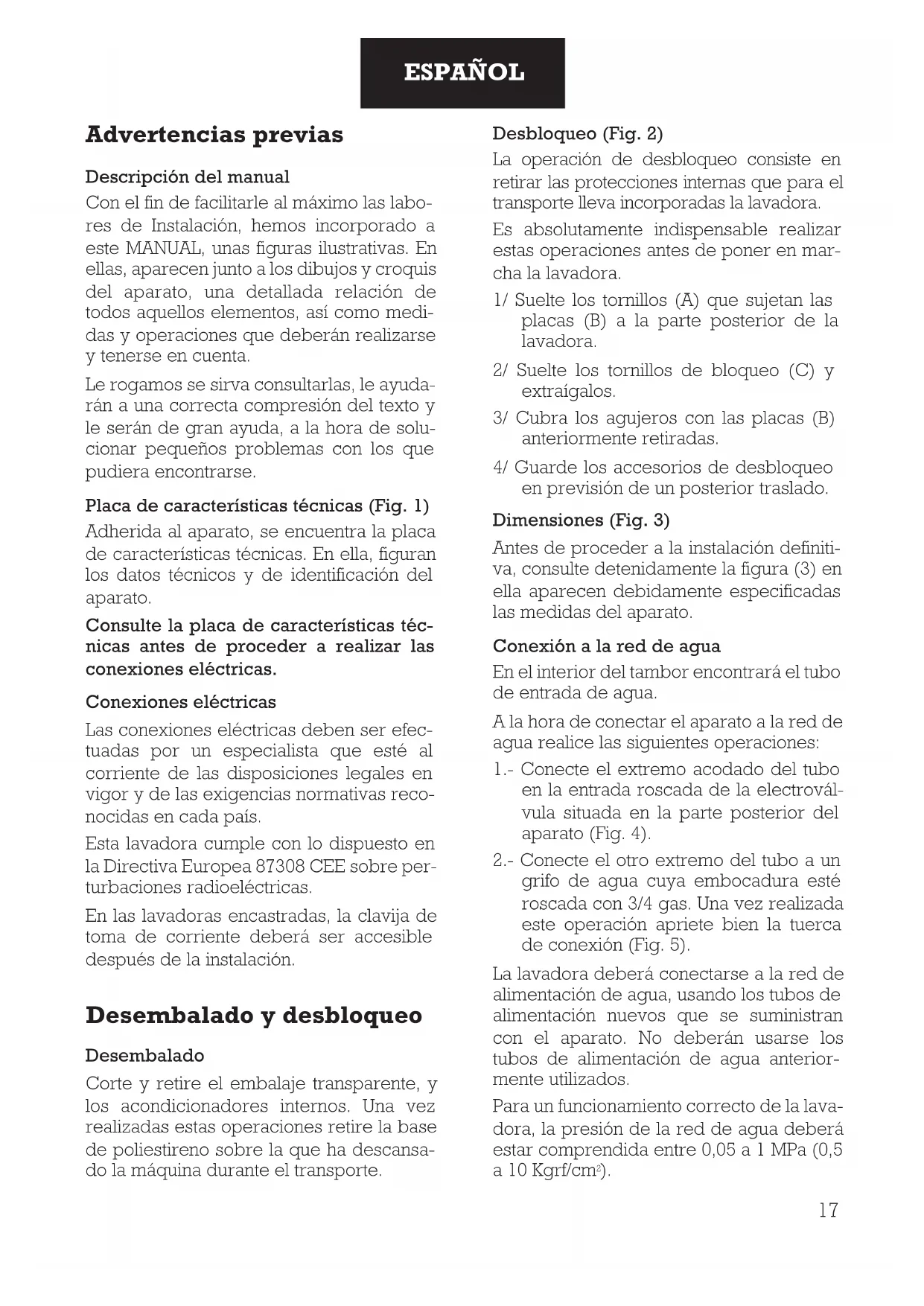

Advertencias previas

Descripción del manual

Con el fin de facilitarle al máximo las labores de Instalación, hemos incorporado a este MANUAL, unas figuras ilustrativas. En ellas, aparecen junto a los dibujos y croquis del aparato, una detallada relación de todos aquellos elementos, así como medidas y operaciones que deberán realizarse y tenerse en cuenta.

Le rogamos se sirva consultarlas, le ayudarán a una correcta compresión del texto y le serán de gran ayuda, a la hora de solucionar pequeños problemas con los que pudiera encontrarse.

Placa de características técnicas (Fig. 1)

Adherida al aparato, se encuentra la placa de características técnicas. En ella, figuran los datos técnicos y de identificación del aparato.

Consulte la placa de características técnicas antes de proceder a realizar las conexiones eléctricas.

Conexiones eléctricas

Las conexiones eléctricas deben ser efectuadas por un especialista que esté al corriente de las disposiciones legales en vigor y de las exigencias normativas reconocidas en cada país.

Esta lavadora cumple con lo dispuesto en la Directiva Europea 87308 CEE sobre perturbaciones radioeléctricas.

En las lavadoras encastradas, la clavija de toma de corriente deberá ser accesible después de la instalación.

Desembalado y desbloqueo

Desembalado

Corte y retire el embalaje transparente, y los acondicionadores internos. Una vez realizadas estas operaciones retire la base de poliestireno sobre la que ha descansado la máquina durante el transporte.

Desbloqueo (Fig. 2)

La operación de desbloqueo consiste en retirar las protecciones internas que para el transporte lleva incorporadas la lavadora.

Es absolutamente indispensable realizar estas operaciones antes de poner en marcha la lavadora.

1/ Suelte los tornillos (A) que sujetan las placas (B) a la parte posterior de la lavadora.
2/ Suelte los tornillos de bloqueo (C) y extraígalos.
3/ Cubra los agujeros con las placas (B) anteriormente retiradas.
4/ Guarde los accesorios de desbloqueo en previsión de un posterior traslado.

Dimensiones (Fig. 3)

Antes de proceder a la instalación definitiva, consulte detenidamente la figura (3) en ella aparecen debidamente especificadas las medidas del aparato.

Conexión a la red de agua

En el interior del tambor encontrará el tubo de entrada de agua.

A la hora de conectar el aparato a la red de agua realice las siguientes operaciones:

1.- Conecte el extremo acodado del tubo en la entrada roscada de la electrovál-vula situada en la parte posterior del aparato (Fig. 4).
2.- Conecte el otro extremo del tubo a un grifo de agua cuya embocadura esté roscada con 3/4 gas. Una vez realizada este operación apriete bien la tuerca de conexión (Fig. 5).

La lavadora deberá conectarse a la red de alimentación de agua, usando los tubos de alimentación nuevos que se suministran con el aparato. No deberán usarse los tubos de alimentación de agua anteriormente utilizados.

Para un funcionamiento correcto de la lavadora, la presión de la red de agua deberá estar comprendida entre 0,05 a 1 MPa (0,5 a 10 Kgrf/cm²).

ESPAÑOL

Desagüe

Se recomienda disponer una salida fija de desagüe a una distancia del suelo entre 50 y 70 cm. (Fig. 6). Esta altura nunca debe ser superior a 90 cm.

No es conveniente que el tubo de desagüe quede muy ajustado en el tubo de desagüe de la red.

Evite pliegues y estrangulamientos del tubo.

Es importante asegurarse de que el codo del tubo queda bien anclado en la salida para evitar la caída y consiguiente riesgo de inundación.

Conexión eléctrica

Antes de conectar la clavija de toma de corriente es preciso cerciorarse de que:

a) La tensión que llega a la base del enchufe es la que aparece en la placa de características de la lavadora, situada en la parte posterior de la misma.
b) La instalación eléctrica, enchufe, toma de corriente, fusibles o interruptor automático y contador deben de estar dimensionados para la potencia máxima consumida indicada en la placa de características.

MUY IMPORTANTE

La lavadora debe conectarse a una buena toma de tierra.

El cable de alimentación de la lavadora está provisto de un terminal de tierra siendo necesario que se conecte a una base del enchufe a través de la cual se garantice la continuidad a tierra.

Si el cable de alimentación está dañado, debe ser sustituido por un cable o conjunto especial a suministrar por el fabricante o su servicio posventa.

El fabricante declina toda responsabilidad en aquellos casos en que no sean cumplidas las normas precedentes.

Posicionamiento y nivelación

Coloque la lavadora en el lugar previsto y levantándola ligeramente proceda a nivelarla cuidadosamente operando sobre los pies regulables (Fig. 7).

Si eventualmente desea encajar el aparato entre muebles o bajo la encimera de la cocina, recuerde que las dimensiones del hueco mínimas las encontrará en la (Fig. 8).

Introduzca la lavadora en el hueco procurando que los tubos posteriores no se plieguen y que la lavadora no quede en contacto con los muebles o paredes adyacentes.

Usted dispone de la posobilidad de colocar en la puerta de su lavadora, paneles, revestimientos decorativos, a juego con los muebles de su cocina.

Estos paneles de revestimiento, no pueden tener un espesor superior a los 5 mm.

Si usted desea cambiar el panel de revestimiento de la puerta de su aparato realice las siguientes operaciones:

1/ Desmonte la PUERTA de la lavadora para ello en las bisagras A, suelte los tornillos B. (Fig. 9). Una vez soltados los tornillos, desplace el conjunto de la puerta hacia el interior. Atrayéndola hacia Ud. se saldrá suavemente.
2/ Retire el marco de protección C inferior soltando los tornillos D.
3/ Extraiga el panel suministrado con la lavadora.
4/ Coloque el nuevo panel de revestimiento si el mismo es de 3 mm. de espesor o superior. Los paneles de revestimientos inferiores a 3 mm. de espesor, se colocarán sobre el panel suministrado con la lavadora.
5/ Coloque el marco de protección inferior y vuelva a montar la puerta.

ESPAÑOL

Regulación altura de la puerta

Su lavadora, le ofrecela posibilidad de regular la altura de la PUERTA DECORABLE con objeto de que se pueda alinear con el resto de muebles de la cocina.

Con tal fin, la parte inferior de la puerta y marco de protección inferior se hallan divididos en siete secciones de 10 mm. cada una. La regulación máxima que se puede conseguir oscila entre los 10 y 70 mm. (Fig. 10).

Si usted desea regular la altura de la puerta, realice las siguientes operaciones:

1/ Desmonte la PUERTA de la lavadora, para ello en las bisagras A, suelte los tornillos B (Fig. 9). Una vez soltados los tornillos, desplace el conjunto de la puerta hacia el interior. Atrayéndola hacia Ud. se saldrá suavemente.
2/ Retire el marco de protección C inferior soltando los tornillos D.
3/ Extraiga el panel suministrado con la lavadora.
4/ Seccione, dependiendo de sus necesidades, la puerta y marco de protección inferior, según se observa en la (Fig. 10).
5/ Adapte el panel decorativo a las nuevas dimensiones.
6/ Coloque de nuevo el panel decorativo, el marco de protección inferiory vuelva a montar la puerta.

Puerta reversible

Su aparato le ofrece la posibilidad de cambiar el sentido de apertura de la puerta con el fin de que pueda adaptarla a las características de su cocina y mobiliario.

Si uted desea cambiar el sentido de apertura de la puerta, realice las siguientes operaciones:

1/ Desmonte la PUERTA de la lavadora, para ello en las bisagras A, suelte los tornillos B (Fig. 9). Una vez soltados los tornillos, desplace el conjunto de la puerta hacia el interior. Atrayéndola hacia Ud. se saldrá suavemente.

2/ Retire el marco de protección C inferior soltando los tornillos D.
3/ Extraiga el panel suministrado con la lavadora.
4/ Extraiga de la puerta las bisagras A (Fig. 12) para ello suelte los tornillos E que están en la parte interna de la puerta.
5/ Extraiga el cierre automático (F) de la puerta, (Fig. 12), para ello suelte los tornillos G, parte interior y exterior, a continuación haga un ligero desplazamiento del cierre y este se desprenderá.
6/ Para extraer el balancín de cierre (H) (Fig. 12) soltar el tornillo de amarre y deslizando a un lateral lo tendrá disponible para pasar al otro lado (I) Fig. 11.
7/ Retire el tapón de protección J (Fig. 12) y colóquelo donde se encontraba anteriormente la bisagra inferior.
8/ Coloque la bisagras y el cierre automático en su nuevo emplazamiento.
9/ Coloque de nuevo el panel de la puerta y el marco de protección inferior, seguidamente vuelva a montar la puerta.

Encimera opcional

Si desea colocar la lavadora bajo la encimera de su cocina deberá desmontar la encimera de la lavadora (mesa de trabajo), y colocar en su lugar una chapa de protección a suministrar por el fabricante.

1/ Desmonte la encimera de su lavadora (mesa de trabajo) (Fig. 13) soltandolos tornillos A y de a la encimera un ligero golpe hacia atrás. La encimera se desprenderá suavemente.
2/ Retire las piezas de sujección de la encimera (Fig. 14) para ello suelte los tornillos B.
3/ Coloque la chapa de protección, haciendo coincidir los agujeros de esta, con los del aparato según (Fig.15) después atornille ambas piezas. Una vez realizadas estas operaciones introduzca la lavadora en el lugar por usted deseado.
