VTTEST15 - Probador de cables de audio VELLEMAN - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato VTTEST15 VELLEMAN en formato PDF.
| Tipo de producto | Probador de cables de audio |
| Marca | Velleman |
| Modelo | VTTEST15 |
| Alimentación | 1 pila 9V tipo 6LR61 (incluida) |
| Dimensiones | 120 x 210 x 70 mm |
| Peso | 900 g |
| Funciones principales | Prueba de continuidad, prueba de cables con conectores banana, jack, XLR, Speakon, Phono |
| Conexiones disponibles | Conectores banana, jack 6,35 mm TS/TRS, XLR (3 pines), Speakon (4 polos), Phono (RCA) |
| Indicadores visuales | LED verde (pila OK, conexión), LED amarilla (contacto correspondiente) |
| Señal sonora | Pitido en caso de continuidad en los conectores banana |
| Modos de prueba | Selector rotativo para probar contactos 1 a 4 y masa |
| Mantenimiento y limpieza | Limpiar con un paño seco; evitar la humedad y los disolventes |
| Seguridad | No abrir el aparato; usar solo la pila recomendada |
| Piezas de repuesto y reparabilidad | Contactar al servicio postventa de Velleman o a un distribuidor autorizado |
| Información general | Manual descargable gratuitamente en notice-facile.com; sitio web: www.velleman.eu |
Preguntas frecuentes - VTTEST15 VELLEMAN
Preguntas de los usuarios sobre VTTEST15 VELLEMAN
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Probador de cables de audio en formato PDF gratis! Encuentra tus instrucciones VTTEST15 - VELLEMAN y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. VTTEST15 de la marca VELLEMAN.
MANUAL DE USUARIO VTTEST15 VELLEMAN

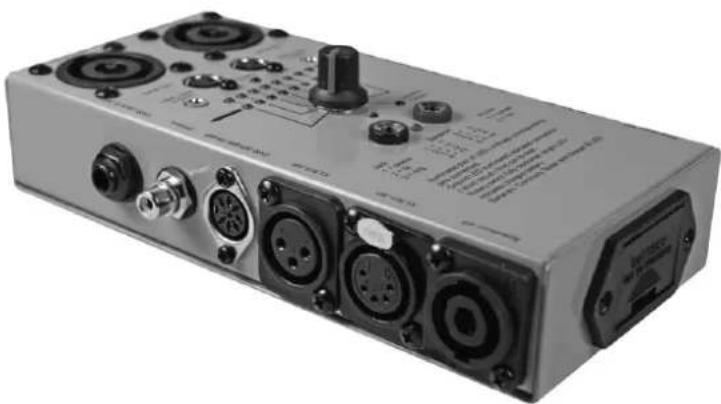

COMPROBADOR DE CABLES AUDIO
TESTGERÄT FÜR AUDIOKABEL
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente este producto
Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar
el medio ambiente.
No tire este aparato (ni las pilas eventuales) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local.
Respete las leyes locales en relación con el medio ambiente.
Si tiene dudas, contacte con las autoridades locales para residuos.
¡Gracias por haber comprado el VTTEST15! Lea atentamente las instrucciones del manual antes de usarlo. Si el aparato ha sufrido algún daño en el transporte, no lo conecte a la red y póngase en contacto con su distribuidor.
2.Uso
Gire el botón giratorio completamente hacia la derecha para comprobar la pila. El LED verde de la pila se ilumina si la pila está completamente cargada.
Conecte un conector a la conexión adecuada del lado izquierdo del VTTEST15. Conecte el otro conector a la conexión adecuada del lado derecho. Ahora, ponga el botón giratorio en la posición "1" para comprobar la conexión del contacto "1" del conector introducido en la conexión izquierda. Si hay una conexión, el LED verde bajo "1" se ilumina y el LED amarillo se ilumina encima del contacto del conector derecho. Si ningún LED se ilumina, no hay conexión. Ponga el botón giratorio en la posición "2" para comprobar el contacto "2" etc. hasta que todos los contactos hayan sido comprobados. Si el LED "GROUND" se ilumina, hay una conexión entre el contacto correspondiente y la caja.
Para comprobar cables con conector banana, conecte cada conector a una entrada de banana. El LED se ilumina y el aparato emitirá una señal en caso de conexión entre los conectores. Utilice las entradas banana para comprobar la continuidad con la ayuda de las dos sondas.

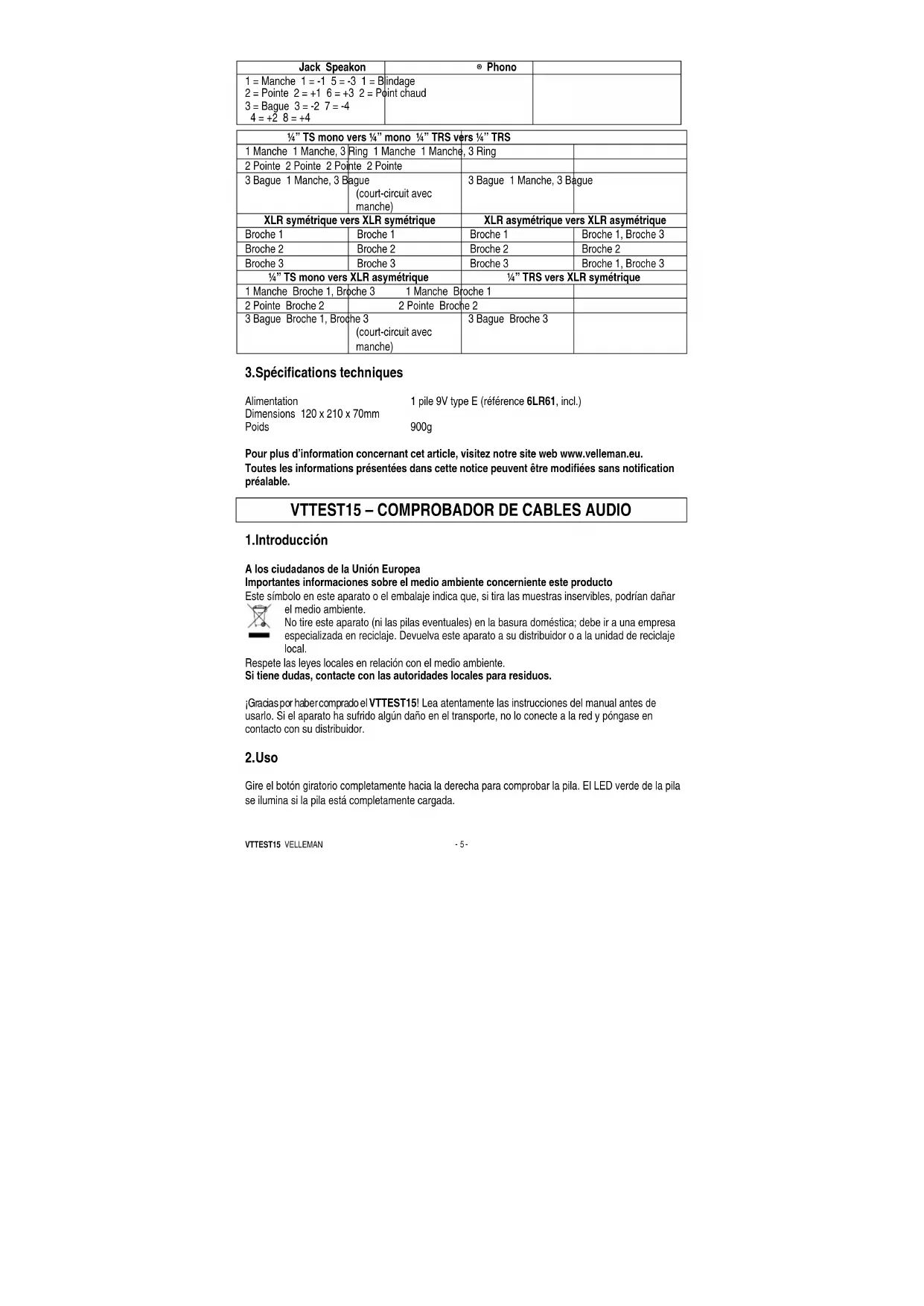

| Jack Speakon | * Phono | |
| 1 = Manga 1 = -1 5 = -3 1 = Blindaje2 = Punta 2 = +1 6 = +3 2 = Punta caliente3 = Anillo 3 = -2 7 = -44 = +2 8 = +4 |
| 14" TS mono a 14" mono 14" TRS a 14' TRS | |||
| 1 Funda 1 Funda , 3 Anillo 1 Funda 1 Funda , 3 Ring | |||
| 2 Punta 2 Punta 2 Punta 2 Punta | |||
| 3 Anillo 1 Funda , 3 Anillo(cortocircuite con funda) | 3 Anillo 1 Funda , 3 Anillo | ||
| XLR equilibrado a XLR equilibrado | XLR equilibrado a XLR no equilibrado | ||
| Polo 1 | Polo 1 | Polo 1 | Polo 1, Polo 3 |
| Polo 2 | Polo 2 | Polo 2 | Polo 2 |
| Polo 3 | Polo 3 | Polo 3 | Polo 1, Polo 3 |
| 14" TS mono a XLR no equilibrado | 14" TRS a XLR equilibrado | ||
| 1 Funda Polo 1, Polo | 3 1 Funda Polo 1 | ||
| 2 Punta Polo 2 | 2 Punta Polo 2 | ||
| 3 Anillo Polo 1, Polo | 3(cortocircuite con funda) | 3 Anillo Polo 3 | |
3. Especificaciones
Alimentación
1 pila 9V (referencia 6LR61, incl.)
Dimensiones
120 x 210 x 70mm
Peso
900g
Para más información sobre este producto, visite nuestra página web www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.
