MANUAL DE USUARIO IKE84441XB AEG

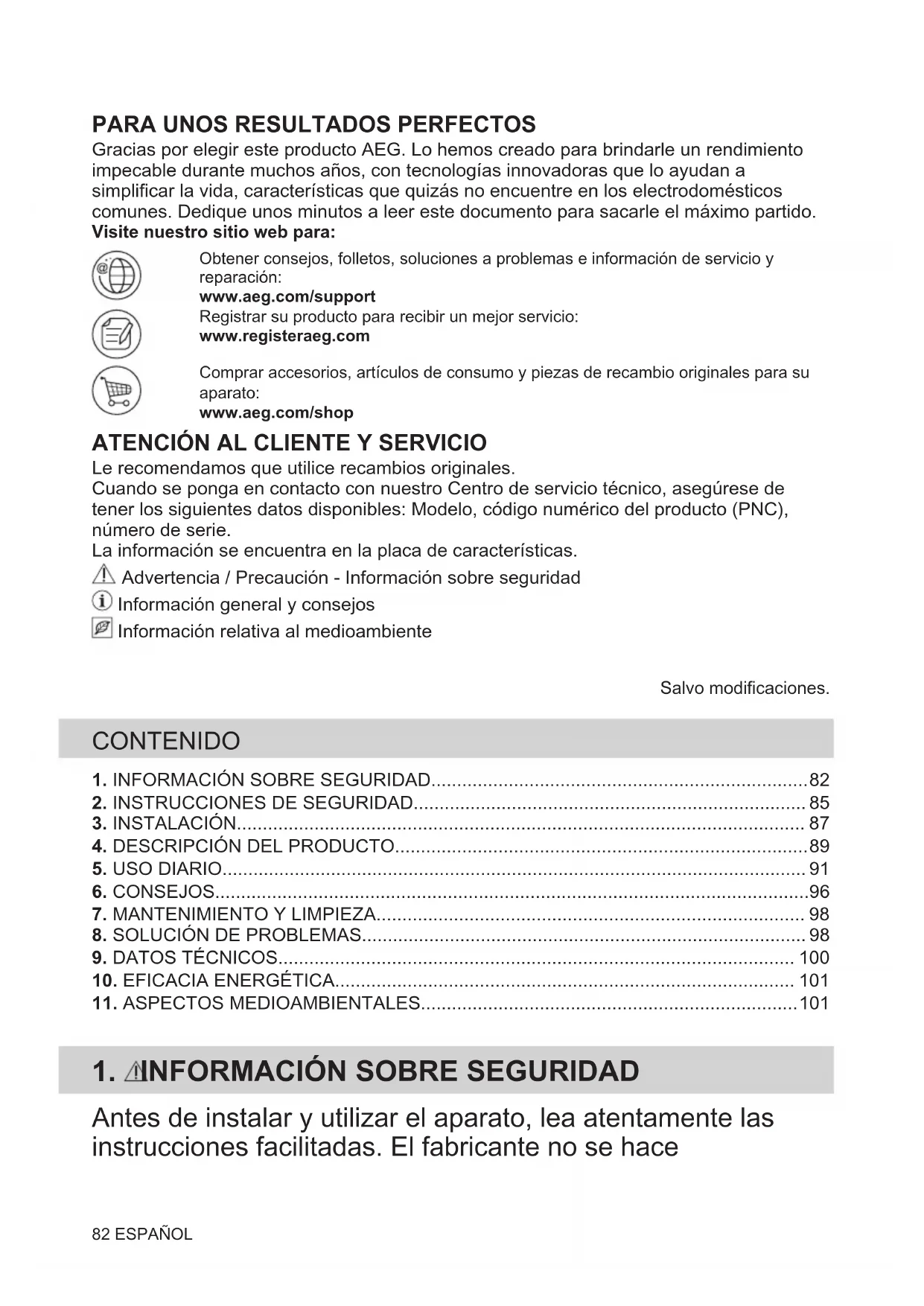

PARA UNOS RESULTADOS PERFECTOS
Gracias por elegir este producto AEG. Lo hemos creado para brindarle un rendimiento impecable durante muchos años, con tecnologías innovadoras que lo ayudan a simplificar la vida, características que quizás no encuentre en los electrodomésticos comunes. Dedique unos minutos a leer este documento para sacarle el máximo partido.
Visite nuestro sitio web para:
Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación:
www.aeg.com/support
Registrar su producto para recibir un mejor servicio:
www.registeraeg.com
Comprar accesorios, artículos de consumo y piezas de recambio originales para su aparato:
www.aeg.com/shop
ATENCIÓN AL CLIENTE Y SERVICIO
Le recomendamos que utilice recambios originales.
Cuando se ponga en contacto con nuestro Centro de servicios técnico, asegúrese de tener los siguientes datos disponibles: Modelo, número del producto (PNC), número de serie.
La información se encuentra en la placa de características.
Advertencia / Precaución - Información sobre seguridad
Información general y consejos
Información relativa al medioambiente
Salvo modificaciones.
CONTENIDO
- INFORMACIÓN SOBRE SEGURIDAD 82
- INSTRUCCIONES DE SEGURIDAD 85
- INSTALACIÓN 87 4. DESCRIPCIÓN DEL PRODUCTO 89 5. USO DIARIO 91
- CONSEJOS 96
- MANTENIMIENTO Y LIMPIEZA 98 8. SOLUCIÓN DE PROBLEMAS 98 9. DATOS TÉCNICOS 100
- EFICACIA ENERGÉTICA 101
- ASPECTOS MEDIOAMBIENTALES 101
Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace
responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.
1.1 Seguridad de niños y personas vulnerables
- Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.
- Es necesario vigilar a los niños para que no jueguen con el aparato.
- Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
- ADVERTENCIA: Mantenga a los niños y mascotas alejados del aparato cuando este funcione o se esté enfriando. Las piezas accesibles se calientan durante el funcionamiento.
- Si este aparato tiene un bloqueo de seguridad para niños, deben activarlo.
- La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.
1.2 Instrucciones generales de seguridad
- ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.
- ADVERTENCIA: Cocinar con grasa sin estar presente puede resultar peligroso, ya que podrá ocasionarse un incendio.
- NUNCA intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ignífuga.
- ADVERTENCIA: El aparato no se debe alimentar a través de un dispositivo de conmutación externo, como un temporizador, ni conectarse a un circuito que se enciende y apague regularmente por un servicio público.
- PRECAUCIÓN: El proceso de cocción debe ser supervisado. El proceso de cocción breve debe ser supervisado permanentemente.
- ADVERTENCIA: Peligro de incendio: No guarde objetos sobre las superficies de cocción.
- No coloque objetos metálicos, como cuchillos, tenedores, cucharas o tapaderas sobre la superficie de la placa, ya que podrían calentarse demasiado.
- No utilice el aparato antes de instalarlo en la estructura empotrada.
- No utilice un limpiador a vapor para limpiar el aparato.
- Tras el uso, apague la resistencia con el mando y no preste atención al detector de tiempo. · Si la superficie de vitrocerámica/cristal está agrietada, apague el aparato y desenchúfelo de la red eléctrica. Si el aparato está conectado directamente a la red eléctrica mediante una caja de empalmes, quite el fusible para desconectarlo de la alimentación eléctrica. En cualquier caso, póngase en contacto con el servicio técnico autorizado.
- Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, un servicio autorizado o personas cualificadas de manera similar para evitar un peligro.
- ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas con el aparato. El uso de protectores inadecuados puede provocar accidentes.
2. INSTRUCCIONES DE SEGURIDAD
2.1 Instalación
ADVERTENCIA!
Solo un técnico cualificado puede instalar el aparato.
ADVERTENCIA!
Podría sufrir lesiones o dañar el aparato.
- Retire todo el embalaje.
- No instale ni utilice un aparato dañado.
- Siga las instrucciones de instalación suministradas con el aparato.
- Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
- Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado. Proteja las superficies cortadas con un material sellante para evitar que la humedad las hinche.
- Proteja la parte inferior del aparato del vapor y la humedad.
- No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas.
- Cada aparato tiene ventiladores de refrigeración en la base.
- Si el aparato se instala sobre un cajón:
- No guarde objetos o hojas de papel que puedan ser absorbidos, porque podrían dañar los ventiladores o perjudicar el sistema de refrigeración.
- Mantenga una distancia mínima de 2 cm entre la base del aparato y los objetos guardados en el cajón.
- Retire los paneles separadores instalados en el armario por debajo del aparato.
2.2 Conexión electrónica
¡ADVERTENCIA!
Riesgo de incendios y descargas eléctricas.
- Todas las conexiones eléctricas deben ser realizadas por un electricista calificado.
- El aparato debe conectarse a tierra.
- Antes de efectuar cualquier tipo de operación, compruebe que el aparato está desenchufado de la corriente eléctrica.
- Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
- Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente.
- Utilice el cable de alimentación de red correcto.
- No deje que el cable de alimentación eléctrica se enrede.
- Asegúrese de que haya instalada una protección contra descargas eléctricas.
- Utilice la abrazadera de alivio de tensión del cable.
- Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de comida calientes cuando conecte el aparato a una toma.
- No utilice adaptadores de enchufes múltiples ni cables prolongadores.
- Asegúrese de no dañar el enchufe de red (en su caso) ni el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico autorizado para cambiar un cable de alimentación dañado.
- Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no pueda aflojarse sin utilizar herramientas.
- Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
- Si la toma de corriente está floja, no conecte el enchufe.
- No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
- Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (como tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
- La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3mm.
2.3 Uso
¡ADVERTENCIA!
Riesgo de lesiones, quemaduras y descargas eléctricas.
- Retire todo el embalaje, las etiquetas y la película protectora (si corresponde) antes del primer uso.
- Este aparato está diseñado exclusivamente para uso doméstico (en interiores).
- No cambie las especificaciones de este aparato.
- Asegúrese de que las aberturas de ventilación no están bloqueadas.
- No deje el aparato desatendido durante el funcionamiento.
- Apague las zonas de cocción antes de cada uso.
- No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden calentarse.
- No utilice el aparato con las manos mojadas ni con agua en contacto.
- No utilice el aparato como superficie de trabajo ni para depositar objetos.
- Si la superficie del aparato está agrietada, desconecte inmediatamente el aparato de la toma de corriente. Esto debe hacer para evitar descargas eléctricas.
- Cuando se coloca comida en aceite caliente, puede saltar.
¡ADVERTENCIA!
Riesgo de incendio y explosiones.
Las grasas y el aceite pueden liberar vapores inflamables al calentarse. Mantenga cualquier llama u objeto caliente alejado de grasas y aceites cuando los use para cocinar. - Los vapores que liberan los aceites muy calientes pueden provocar combustiones espontáneas. - El aceite usado, que pueda contener restos de alimentos, puede provocar fuego a menor temperatura que el aceite que se usa por primera vez. - No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.
¡ADVERTENCIA!
Puede dañar el aparato.
- No coloque utensilios de comida calientes sobre el panel de mandos.
- No coloque una tapa caliente sobre la superficie de cristal de la placa de cocción.
- No deje que el contenido de los recipientes hierva hasta evaporarse.
- Tenga cuidado de no golpear ni dejar caer objetos o utensilios de cocina sobre el aparato. La superficie puede dañarse.
- No encienda las zonas de cocción con utensilios vacíos ni sin utensilios.
- No coloque papel de aluminio sobre el aparato.
- Los utensilios de cocina de hierro o aluminio fundido o que tengan la base dañada pueden rayar la superficie.
- Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros propósitos, por ejemplo, calentar la habitación.
2.4 Mantenimiento y limpieza
- Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
- Apague el aparato y déjelo enfriar antes de limpiarlo.
- No utilice pulverizadores ni vapor de agua para limpiar el aparato.
- Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.
2.5 Asistencia técnica
- Para reparar el aparato, póngase en contacto con el centro de servicios autorizado. Utilice solamente piezas de recambio originales.
- En cuanto a las bombillas de este producto y las de repuesto vendidas por separado: Estas bombillas están
destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a indicar información sobre el estado de funcionamiento bajo el estado de configuración del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.
2.6 Eliminación
¡ADVERTENCIA!
Existe riesgo de lesiones o asfixia.
- Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
- Desconecte el aparato de la red.
- Corte el cable eléctrico cerca del aparato y deséchelo.
3. INSTALACIÓN
¡ADVERTENCIA!
Consulte los capítulos sobre seguridad.
3.1 Antes de la instalación
Antes de instalar la placa de cocción, anote la información de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción.
Número de serie
Las placas de cocción que han de ir integradas en la cocina solo deben utilizarse una vez encastradas en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.
- La placa se suministra con un cable de conexión.
- Para sustituir el cable de alimentación dañado, utilice el tipo de cable: H05V2V2-F que soporte una temperatura de 90 °C o superior. Póngase en contacto con el Servicio Técnico oficial. El cable de conexión solo debe ser sustituido por un electricista.

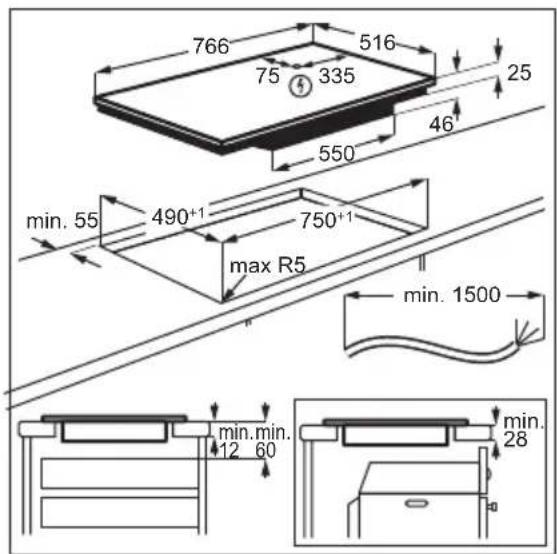

3.4 Montaje
Si instala la placa debajo de una campana, consulte las instrucciones de instalación de la campana para ver la distancia mínima entre los aparatos.
Si el aparato se instala sobre un cajón, la ventilación de la placa puede afectar al contenido del cajón durante el proceso de cocción.
Para encontrar el tutorial de video "Cómo instalar la placa de inducción AEG - Instalación en encimera", escriba el nombre completo indicado en el gráfico CEE.
YouTube
www.youtube.com/electrolux www.youtube.com/aeg
4.1 Disposición de las zonas de cocción
1 Zona de cocción por inducción 2 Panel de mandos
4.2 Disposición del panel de control
Utilice el aparato con los sensores. Las pantallas, indicadores y señales acústicas indican qué funciones están en funcionamiento.
| Sensor Función Comentario |
| 1 | ① ENCENDIDO / APAGADO Para activar y desactivar la plac. |
| 2 | Bloqueo / Dispositivo de seguri- Para bloquear y desbloquear el panel de control.
dad para niños |
| 3 | Pausa Para activar y desactivar la funciona. |
| 4 | Bridge Para activar y desactivar la funciona. |
| 5 | - Indicador del nivel de calor Para estar el nivel de calor. |
| 6 | - Indicadores de tiempo de las zo- Muestra la zona para la que se ha ajustado la hora.
nas de coccción |
| 7 | - Indicador del temporizador Para estar la hora enrutios. |
Sensor Función Comentario
Hob²Hood Para activar y desactivar el modo manual de la función.
- Para seleccionar una zona de cocción.
- Para acortar o disminuir el tiempo.
PowerBoost Para activar la función.
- Barra de control Para ajustar la temperatura.
4.3 Indicación de la temperatura en pantalla
Pantalla Descripción
| La zona de coccción está apagada. |
| I - IV | La zona de coccción está en funciona;. |
| U | Pausa está en funciona;. |
| R | Calentimiento automático está en funciona;. |
| P | PowerBoost está en funciona;. |
| E + número | Hay un fallo de funciona;. |
| E / I - | OptiHeat Control (indicador de calor residual de 3 pasos): seguir cocinando /mantener caliente / calor residual. |
| L | Bloqueo / Dispositivo de seguridad para niños está en funciona;. |
| F | El recipientte es inadeado o demasiado(PCBs, o no se ha colocado ningún reci-piente sobre la zona de coccción. |
| - | Desconexión automática está en funciona;. |
4.4 OptiHeat Control (indicador de calor residual de 3 pasos)
ADVERTENCIA!
Mientras se
encienda el indicador, existe riesgo de quemaduras por el calor residual.
Las zonas de cocción por inducción generan el calor necesario para el proceso de cocción directamente en la base del recipiente. La vitrocerámica se calienta por el calor del utensilio.
Los indicadores 7 aparecen cuando una zona de cocción está caliente. Muestran el nivel de calor residual de las zonas de cocción que está usando.
También puede aparecer el indicador:
- para las zonas de cocción adyacentes, incluso si no las utiliza,
- cuando se colocan recipientes calientes en la zona de cocción fría,
- cuando la placa está desactivada pero la zona de cocción sigue caliente.
El indicador desaparece cuando la zona de cocción se enfría.
5. USO DIARIO
¡ADVERTENCIA!
Consulte los capítulos sobre seguridad.
5.1 Activación y desactivación
Toque durante 1 segundo para encender o apagar la placa de cocción.
La función desconecta automáticamente la placa de cocción siempre que:
- todas las zonas de cocción estén apagadas,
- no se ajuste un nivel de calor después de encender la placa,
- se vierta algo o se coloque algún objeto sobre el panel de mandos durante más de 10 segundos (un recipiente, un trapo, etc.). Se emite una señal acústica y la placa de cocción se apaga. Retire el objeto o limpie el panel de control.
- la placa esté demasiado caliente (por ejemplo, el contenido de un recipiente ha hervido hasta agotarse el líquido). Deje que la zona de cocción se enfríe antes de utilizar la placa de nuevo.
- esté utilizando utensilios de cocina no adecuados. Se ilumina el símbolo y la zona de cocción se apaga automáticamente después de 2 minutos.
- no apague una zona de cocción ni cambie la temperatura. Al cabo de un cierto tiempo, se enciende y se apaga la placa.
Relación entre el ajuste de temperatura y el tiempo que se apaga la placa de cocción:
Ajuste del nivel de calor
La placa de cocción se apaga
1-3
6 horas
4-75 horas
8-94 horas
Ajuste del nivel de calor
La placa de cocción se apaga
10-14 1,5 hora
5.3 Ajuste de temperatura
Para ajustar o cambiar la temperatura:
Toque la barra de control en el ajuste de temperatura adecuado o desplace el dedo a lo largo de la barra de control hasta el ajuste de temperatura adecuado.

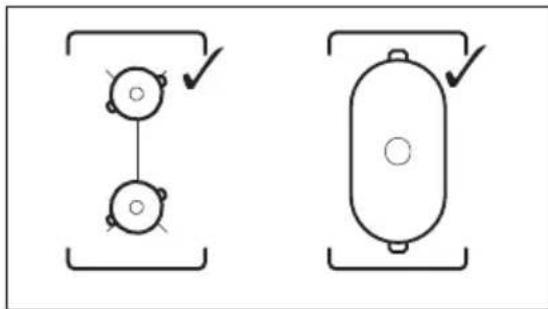

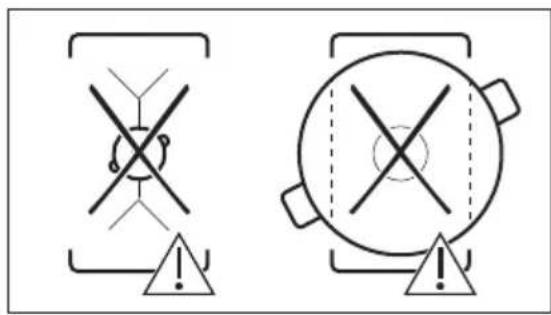

5.4 Uso de las zonas de cocción
Coloque el utensilio de comida en el centro de la zona seleccionada. Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de comida.
Puede cocinar con utensilios de casa grandes sobre dos zonas de cocción al mismo tiempo. El utensilio de casa debe cubrir los centros de ambas zonas pero no superar las MARCAS de área. Si el utensilio de cocina está entre las dos zonas, la función Bridge no se activará.
5.5 Bridge
La función se activa cuando el utensilio de cocción cubre los centros de las dos zonas.
La función conecta dos zonas de cocción izquierdas de forma que funcionan como si fueran una.
Seleccione primero el ajuste de temperatura de una de las zonas de la izquierda.
Para activar la función: toque. Si desea ajustar o cambiar el nivel de calor, pulse uno de los sensores.
Para desactivar la función: toque. Las zonas de cocción funcionan de forma independiente.
Active esta función para alcanzar el ajuste de calor que desea en menos tiempo. Cuando se activa, la zona opera en el ajuste más alto al inicio y después sigue cocinando con el ajuste de calor deseado.
Para activar la función, la zona de cocción debe estar fría.
Para activar la función de una zona de cocción: toque R (se enciende). Toque inmediatamente el ajuste de calor que desee. Transcurridos 3 segundos, se enciende.
Para desactivar la función: cambie el ajuste de calor.
5.7 PowerBoost
Esta función es para las zonas de cocción por inducción. La
función se puede activar para la zona de cocción por inducción durante un periodo de tiempo limitado. Transcurrido ese tiempo, la zona de cocción adopta automáticamente el nivel de temperatura más alto.
Consulte el capítulo "Datos técnicos".
Para activar la función de una zona de cocción: toque P (se enciende).
Para desactivar la función: cambie el ajuste de calor.
5.8 Temporizador
- Temporizador de cuenta atrás
Puede utilizar esta función para establecer la duración de una sola sesión de cocción.
Ajuste primero la temperatura para la zona de cocción y luego la dirección.
Para seleccionar la zona de cocción:
toque ① varias veces hasta que parpadee el indicador de la zona de cocción que desee.
Para activar la función: toque la parte + del temporizador para programar el tiempo (00 - 99 horas). La cuenta atrás comenzará cuando el indicador de la zona de cocción empiece a parpadear.
Para comprobar el tiempo restante: toque para seleccionar la zona de cocción. El indicador de la zona de cocción comienza a parpadear. La pantalla muestra el tiempo restante.
Para modificar el tiempo: toque para seleccionar la zona de cocción. Toque
Para desactivar la función: toque para seleccionar la zona de cocción y luego. El tiempo restante se sigue descontando hasta llegar a 00. El indicador de la zona de cocción desaparece.
Al acabarse la cuenta atrás, suena una señal y 00 parpadea. Se apaga la zona de cocción.
Para detener la señal acústica: toque
- Temporizador de cuenta progresiva
Puede utilizar esta función para supervisar la duración de funcionamiento de la zona de cocción.
Para seleccionar la zona de cocción:
toque ① varias veces hasta que parpadee el indicador de la zona de cocción que desee.
Para activar la función: toque del temporizador; aparece. La cuenta del cronómetro comienza cuando el indicador de la zona de cocción empieza a parpadear. La pantalla alterna entre y el tiempo transcurrido (minutos).
Para ver el tiempo de funcionamiento de
la zona de cocción: toque para seleccionar la zona de cocción. El indicador de la zona de cocción comienza a parpadear. La pantalla muestra cuánto tiempo ha estado funcionando la zona.
Para desactivar la función: toque y después. El indicador de la zona de cocción desaparece.
- Avisador
Puede utilizar esta función cuando la placa está activada y las zonas de cocción no funcionan. La pantalla de temperatura muestra
Para activar la función: toque ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♪ del temporizador para ajustar el tiempo. Al acabarse el tiempo, suena una señal y 00 parpadea.
Para detener la señal acústica: toque
La función no afecta al funcionamiento de las zonas de cocción.
5.9 Pausa
Esta función ajusta todas las zonas de cocción en funcionamiento bajo el nivel de temperatura más bajo.
Mientras la función está activa, todos los demás símbolos del panel de control están bloqueados.
La función no detiene las funciones del temporizador.
Pulse para activar la referencia.
se enciende. El ajuste de nivel de calor baja a 1.
Para desactivar la referencia: pulse II. Aparece el ajuste de temperatura anterior.
5.10 Bloqueo
Se puede bloquear el panel de control mientras funcionan las zonas de cocción. Evita el cambio accidental del nivel de temperatura.
Ajuste en primer lugar el nivel de calor que desee.
Para activar la función: toque . Se enciende durante 4 segundos. El temporizador se mantiene activo.
Para desactivar la función: toque . Se enciende el ajuste de calor anterior.
La función también se desactiva cuando se apaga la placa.
5.11 Dispositivo de seguridad para niños
Está activado.
Para activar la función: encienda la placa de cocción con . No ajuste nunca nivel de calor. Pulse durante 4 segundos. se enciende. Apague la placa de cocción con .
Para desactivar la función: encienda la placa de cocción con . No ajuste ningún nivel de calor. Toque durante 4 segundos. se enciende. Apague la placa de cocción con .
Para anular la función solo durante el tiempo de cocción: encienda la placa de cocción con . se enciende. Toque durante 4 segundos. Ajuste la temperatura antes de que transcurran 10 segundos. Puede utilizar la placa de cocción. Cuando
apague la placa de cocción con , la función vuelve a activarse.
5.12 OffSound Control (Activación y desactivación de los sonidos)
Activa la placa de cocción. Toque ① durante 3 segundos. La pantalla se enciende y se apaga. Toque durante 3 segundos. Se encienden. Toque en el temporizador para seleccionar una de las siguientes opciones:
- El sonido se desactiva
- El sonido se activa
Para confirmar su selección, espere hasta que la placa de cocción se desactive automáticamente.
Cuando esta función se ajusta en b1, solo se oye el sonido cuando:
- se toca ① - el Avisador baja - el Temporizador de cuenta atrás baja - se coloca algo en el panel de control.
5.13 Gestión de energía
Si las zonas múltiples están activas y la potencia consumida supera la limitación de la alimentación eléctrica, esta función divide la potencia disponible entre todas las zonas de cocción. La placa controla los ajustes de calor para proteger los fusibles de la instalación doméstica.
- Las zonas de cocción se agrupan según la ubicación y el número de fases de la placa. Cada fase tiene una energía electrónica máxima de (3700 W). Si la placa alcanza el límite de potencia disponible en una fase, la potencia de las zonas de cocción se reduce automáticamente.
- El ajuste de temperatura de la zona de cocción seleccionada siempre se prioriza. La potencia restante se divide entre las zonas de cocción previamente activadas en orden inverso de selección.
- La pantalla de ajuste de calor de las zonas reducidas cambia entre el ajuste de calor seleccionado inicialmente y el ajuste de calor reducido.
- Espere a que la pantalla deje de parpadear o reduzca el ajuste de calor de la zona de cocción seleccionada. Las zonas de cocción siguen funcionando con el ajuste de calor reducido. Si fuera necesario, cambie manualmente los ajustes de temperatura de las zonas de cocción.
Consulte la ilustración para ver posibles combinaciones en las que se pueda distribuir la alimentación entre las zonas de cocción.
5.14 Hob²Hood
Es una función automática avanzada que conecta la placa de cocción a una campana especial. La placa de cocción y la campana tienen un comunicador de señales infrarrojas. La velocidad del ventilador se define automáticamente según el ajuste de modo y temperatura del utensilio de cocina más caliente en la placa de cocción. El ventilador se controla desde la placa de cocción.
Para la mayoría de las campanas, el sistema remoto está desactivado de origen. Actívelo antes de usar la función. Para más información, consulte el manual de instrucciones de la campana.
Uso automático de la dirección
Para utilizar la función automáticamente, ajuste el modo automático en H1-H6. La placa está ajustada de origen en H5. La campana reacciona siempre que funciona la placa. La placa de cocción reconoce automáticamente la temperatura del utensilio de cocina y ajusta la velocidad del ventilador.
Modos automáticos
Luz auto-
Hervir1)
Freír2)
| Modo H2 3) | Encendido Velocidad del ventilador 1 | Velocidad del ventilador 1 |
| Modo H3 Encendido Apagado Velocidad |
| | del ventilador 1 |
| Modo H4 Encendido Velocidad del ventilador 1 | Velocidad del ventilador 1 |
| Modo H5 Encendido Velocidad del ventilador 1 | Velocidad del ventilador 2 |
| Modo H6 Encendido Velocidad del ventilador 2 | Velocidad del ventilador 3 |
1) La placa detecta el proceso de ebullición y activa la velocidad del ventilador según el modo automático. 2) La placa detecta el proceso de fritura y activa la velocidad del ventilador según el modo automático. 3) Este modo activa el ventilador y la luz, y no depende de la temperatura.
- Desactive el aparato.
- Toque durante 3 horas. La pantalla se enciende y se apaga.
- Toque durante 3 segundos.
- Toque ① varias veces hasta que se encienda H
- Toque del temporizador para seleccionar un modo automático.
Para operar la campana directamente con el panel de la campana, desactive el modo automático de la función.
Cuando termine de cocinar y apague la placa de cocción, la campana puede seguir funcionando un breve periodo de tiempo. Tras este tiempo, el sistema desactiva el ventilador automáticamente y evita la activación accidental del ventilador durante los siguientes 30 segundos.
Ajuste manual de la velocidad del ventilador
También puede utilizar la función manualmente. Para ello, toque mientras la placa está encendida. Así se desactiva el funcionamiento automático de la función y es posible modificar manualmente la velocidad del ventilador. Al pulsar, incrementa en un nivel la velocidad del ventilador. Cuando alcance un nivel intensivo y pulse de nuevo, ajustará la velocidad del ventilador en 0 y lo apagará. Para volver a poner en marcha el ventilador con la velocidad 1, toque
Para activar el funcionamiento automático, apague la placa de cocción y vuelva a encenderla.
Activación de la luz
Puede hacer que la placa de cocción active automáticamente la luz al encender la placa. Para ello, ajuste el modo automático en H1-H6.
La luz de la campana se apaga 2 horas antes de apagar la placa de cocción.
6. CONSEJOS
¡ADVERTENCIA!
Consulte los capítulos sobre seguridad.
6.1 Utensilios de casa
En las zonas de cocción por inducción, un campo electromagnético fuerte crea un calor muy rápido en los utensilios de comida.
Utilice las zonas de cocción por inducción con los utensilios de comida adecuados.
- La base de los recipientes debe ser lo más gruesa y plana posible.
- Asegúrese de que las bases de los utensilios están limpias y secas antes de colocarlas sobre la placa de cocción.
- Para evitar arañazos, no deslice ni frote la olla sobre el vidrio de cerámica.
- Correcto: hierro fundido, acero, acero esmaltado y acero inoxidable con bases formadas por varias capas (indicados por el fabricante como aptos para inducción).
- Incorrecto: aluminio, cobre, latón, cristal, cerámica, porcelana.
El utensilio de cocina es adecuado para cocinar con inducción si:
- El agua hierve muy rápido en una zona con el ajuste de calor máximo.
- Un imán se coloca en la base del utensilio de cocina.
Dimensiones del utensilio de cocina
Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina. - La eficacia de la zona de cocción depende del diámetro del utensilio. Un utensilio de cocina con un diámetro inferior al mínimo solo recibe una parte de la potencia generada por la zona de cocción. - Por razones de seguridad y resultados de cocción óptimos, no utilice utensilios de cocina mayores que los indicados en la "Especificación de las zonas de cocción".
Evite mantener los utensilios de cocina cerca del panel de control durante la sesión de cocción. Esto puede afectar al funcionamiento del panel de control o activar accidentalmente las funciones de la placa.
Consulte "Datos técnicos".
6.2 Ruidos durante la utilización
Es posible que escuche los ruidos siguientes:
- Crujido: el utensilio de comida está fabricado con distintos tipos de materiales (construcción por capas).
- Silbido: está utilizando una zona de cocción con muy elevado nivel de potencia y con utensilios de cocina cuya base está hecha de distintos materiales (construcción por capas).
- zumbido: el nivel de calor normal de uso es alto.
- chasquido: se produce una conmutación eléctrica.
- siseo, zumbido: el ventilador está en funcionamiento.
Estos ruidos son normales y no indican fallo alguno.
6.3 Öko Timer (Temporizador Eco)
Con el fin de ahorrar energía, la resistencia de la zona de cocción se apaga antes de que suene la señal del temporizador de cuenta atrás. La diferencia en el tiempo de uso de cálculo depende de la temperatura de calentamiento y de la duración de la cocción.
6.4 Ejemplos de aplicaciones de cocina
La relación entre el ajuste de temperatura y el consumo de potencia de la zona de cocción no es lineal. Cuando se aumenta el ajuste de temperatura, no es proporcional al aumento del consumo de potencia. Significa que una zona de cocción con el ajuste de temperatura medio usa menos de la mitad de su potencia.
Los datos de la tabla son valores orientativos.
| Ajuste de temperatura | Usar para: Tiempo | Consejos |
| (min) | |
| -1 | Mantener calientes los alimentos. según sea必須o | Tapar los utensilios de comida. |
| 1 - 3 Salsa holandesa, fundir: mantequilla, chocolate o gelatina. | 5 - 25 Mezcla de vez en cuando. |
| 1 - 3 Solidificar: tortillas esponjosas, huevos al Plato. | 10 - 40 Cocina el Plato con una tapa. |
| 3 - 5 Arroces y platos cocinados con leche, calendar comida preparadas. | 25 - 50 Añadir al menos el doble de liquido que de arroz; los platos lácteos deben removerse a media coccción. |
| 5 - 7 Verduras al vapor, pescado, carne. 20 - 45 Añada un par de cucaradas de liquido. |
| 7 - 9 Patatas al vapor. 20 - 60 Utilice como máximo ¼ I de agua para 750 g de patatas. |
| 7 - 9 Cocinar grandes cantidades de alimentos, estofados y sopas. | 60 - 150 Hasta 3 I de liquido más ingredientes. |
| 9 - 12 Fritura ligera: escalopes, cordon bleu de ternera, chuletas, hamburguesas, salchichas, higado, rebozados, huevos, tortitas, rosquillas. | según sea必須ario | Déle la vuelta a media coccción. |
| 12 - 13 Fritura fuerte: hash browns, filetes de lomo, bistecs. | 5 - 15 Déle la vuelta a media coccción. |
| 14 Hervir agua, cocer pasta, dorar carne (gulash, asado), patatas fritas. |
| P | Hervir grandes cantidades de agua. PowerBoost está activado. |
6.5 Consejos para Hob²Hood
Cuando utilice la placa de cocción con la función:
- Proteja el panel de la campana de la luz solar directa.
- No encienda la luz halógena del panel de la campana.
- No cubra el panel de control de la placa de cocción.

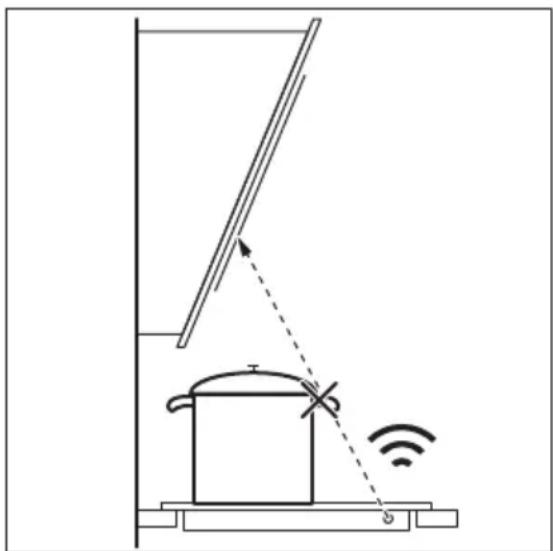

- No interrumpa la señal entre la placa de cocción y la campana (por ejemplo, con la mano, algún mango o un utensilio alto). Consulte la imagen.
La campana de la figura es solo a título ilustrativo.
Otros aparatos controlados a distancia pueden bloquear la señal. No utilice ningún otro aparato cerca de la placa con Hob2Hood activado.
Para encontrar toda la gama de campanas extractoras que usan esta referencia, consulte nuestro sitio web del consumidor. Las campanas extractoras AEG que usan esta función deben tener el símbolo
7. MANTENIMIENTO Y LIMPIEZA
¡ADVERTENCIA!
Consulte los capítulos sobre seguridad.
- Limpie la placa después de cada uso.
- Utilice siempre recipientes cuya base esté limpia.
- Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento de la placa.
- Utilice un limpiador especial para la superficie de la placa.
- Utilice un rascador especial para el cristal.
7.2 Limpieza de la placa
- Elimine de inmediato: restos fundidos de plástico, recubrimientos de plástico,
azúcar y alimentos que contengan azúcar, la suciedad pueda dañar la placa. Tenga cuidado para evitar quemaduras. Utilice un rascador especial sobre la superficie del cristal formando un ángulo agudo y arrastre la hoja para eliminar la suciedad.
- Elimine cuando el aparato se haya enfriado: restos de cal, marcas de agua, manchas de grasa y decoloraciones metálicas. Limpie la placa de cocción con un paño suave humedecido con agua y detergente no abrasivo. Después de limpiar, seque la placa de cocción con un paño suave.
- Elimine cualquier decoloración metálica brillante: utilice una solución de agua y vinagre para limpiar la superficie de cristal con un paño.
8. SOLUCIÓN DE PROBLEMAS
¡ADVERTENCIA!
Consulte los capítulos sobre seguridad.
8.1 Qué hacer si...
Problema Posible causa Solución
La placa no se enciende o no funciona.
Compruebe si la placa se ha conectado correctamente a la red eléctrica.
Ha saltado el fusible. Asegúrese de que el fusible es la causa
del fallo de funcionamiento. Si el fusible se funde repetidamente, consulte a un electricista cualificado.
Problema Posible causa Solución
| No ha ajustado la temperatura antes de que transcurran 10segundos. | Vuelva a encender la plac yajuste el nivel de calor en menos de 10 segun-dos. |
| Ha pulsado 2 o más sensores almasmo tiempo. | Toque solo un sensor. |
| Pausa está en funciona bajo. Consulte "Uso diario". | |
| Hay agua o grasa en el panel decontrol. | Limpie el panel de control. |
| Se emite una Alertsacústica y laplaca se apaga.Se emite una Alertsacústicacuando la placa se apaga. | Ha colocado uno o variedesensores. Retire el objecto de los sensores. |
| La placa se apaga. Ha colocado algo sobre el sensor①. | Retire el objecto del sensor. |
| Elindicador de calor residual no se enciende. | La zona no está caliente porque hasuccessionado poco tiempo o el sensorestá dañado. | Si la zona hasuccessionado el tiempo su-ficiente como para estar caliente, consulte con el centro de servicios autorizado. |
| Hob?Hood no funciona. Ha tapado el panel de control. Retire el objecto del panel de control. | |
| Puede estar utilizingando un utensiliosovery alto que bloquea la señal. | Utilice un utensilio más(PC)quebieno, cam-bie la zona de cocción o manipule manualmente la campana de cocción. |
| Calentimiento automático nofunciona. | La zona está caliente. Deje que la zona se enfré le suficien-te. |
| Se ha ajustado el nivel de calor mágalslo alto. | El nivel de cocción(PC)maximo tiene lamisma potencia que la funciona. |
| El valor de la potencia varía entre dos niveles. | Gestión de energia está en func-mentation. | Consulte "Uso diario". |
| Los sensores se calientan. El utensilio de comida es demasiado grande o está colocado demasiadocerca de losmandos. | Coloque los utensilios de comida gran-des en las zonas draseras si es posi-ble. |
| No hay ningún sonido al pulsarlos sensores del panel. | Los sonidos están desactivados. Active lossonidos. Consulte "Uso dia-rio". |
| Se enciende. | Dispositivo de sécurité para niñoso Bloqueo está en funciona. | Consulte "Uso diario". |
| Fse enciende. | No hay ningún utensilio de comida sobre la zona. | Ponga un recipientete sobre la zona. |
| El utensilio de comida no es adeca-do. | Utilice utensilios de comida adequadas.Consulte "Consejos". |
| Eldiámetro de la base del utensiliosode comida es demasiado(PC)quepara la zona. | Utilice el utensilio de comida con las dimensiones adecuadas.Consulte "Da-tos tíncicos". |
Problema Posible causa Solución
E y un número se encienden.
Se ha producido un error en la placa.
Apague la placa y vuelva a encenderla después de 30 segundos. Si vuelve a aparecer, desconecte la placa de cocción de la red eléctrica. Espere 30 segundos antes de volver a conectar la placa. Si el problema continúa, póngase en contacto con el Centro de servicio técnico.
Se oye un pitido constante. La conexión eléctrica no es correcta. Desconecte la placa de cocción de la red eléctrica. Pida a un electricista cualificado que compruebe la instalación.
8.2 Si no encuentra una solución...
Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicio técnico. Facilite los datos de la placa de características. Indique también el código de dígitos de la placa de cerámica (se encuentra en la esquina de la superficie del cristal) y aparece un mensaje de error.
Asegúrese de que manipula la placa correctamente. De lo contrario, el técnico de servicio o el distribuidor facturarán la reparación efectuada, incluso durante el periodo de garantía. La información sobre el periodo de garantía y los centros de servicio autorizados figuran en el folleto de garantía.
9. DATOS TÉCNICOS
9.1 Placa de datos técnicos
Modelo IKE84441XB Número de producto (PNC) 949 597 305 00
Tipo 62D4A01AA 220-240V/400V 2N 50-60Hz
Inducción 7.35 kW Hecho en Alemania
Nº de serie: 7.35 kW
AEG
9.2 Especificaciones de la zona de cocción
| Zona de coccción | Potencia nominal (ajuste de calor max.) [W] | PowerBoost [W] | PowerBoost duración maximal [min] | Diámetro del utensilio de cocima [mm] |
| Parte delantera iz-quierda | 2300 3200 10 125 - 210 | | | |
| Parte trasera iz-quierda | 2300 3200 10 125 - 210 | | | |
| Parte delantera cen-tral | 1400 2500 4 125 - 145 | | | |
| Parte trasera derecha | 2300 3600 10 205 - 240 | | | |
La potencia de las zonas de cocción puede variar ligeramente de los datos de la tabla. Cambia con el material y las medidas del utensilio.
Para obtener líneas de cocción óptimos, utilice recipientes de diámetro inferior al indicado en la tabla.
10. EFICACIA ENERGÉTICA
Identificación del Modelo IKE84441XB
| Tipo de placa Placa empotrada |
| Número de zonas de coccción 4 |
| Tecnología de calentimiento Inducción |
| Diámetro de las zonas de coccción circulares (Ø) Parte delantera izquierda | 21 cm |
| Parte trasera izquierda | 21 cm |
| Parte delantera central | 14,5 cm |
| Parte trasera derecha | 24 cm |
| Consumo energetico por zona de coccción (EC elec- tric cooking) | Parte delantera izquierda | 179,6 Wh / kg |
| Parte trasera izquierda | 177,0 Wh/kg |
| Parte delantera central | 180,2 Wh/kg |
| Parte trasera derecha | 174,6 Wh/kg |
| Consumo energetico de la placa de coccción (EC electric hob) 177,8 Wh/kg |
- Para la Unión Europea de conformidad con EU 66/2014. Para Bielorrusia de conformidad con la STB 2477-2017, Anexo A. Para Ucrania, de conformidad con la 742/2019. EN 60350-2 - Aparatos electrodomésticos: encimeras eléctricas - Parte 2: Placas - Métodos de medición del rendimiento. Las mediciones de energía referidas al área de cocción se identifican mediante las marcas de las zonas de cocción respectivas.
10.2 Ahorro de energía
Estos consejos la ayudarán a ahorrar energía al cocinar cada día.
- Cuando caliente agua, utilice solo la cantidad que necesite.
- En la medida de lo posible, cocine siempre con los utensilios de cocina tapados.
- Coloque el utensilio de comida sobre la zona de cocción antes de encenderla.
- Coloque los utensilios de cocina pequeños en zonas de cocción pequeñas.
- Coloque el utensilio de cocina directamente en el centro de la zona de cocción.
- Utilice el calor residual para mantener calientes los alimentos o derretirlos.
11. ASPECTOS MEDIOAMBIENTALES
Recicle los materiales con el símbolo. Coloque el material de embalaje en los
contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos
de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos
domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
