MANUAL DE USUARIO GBVH5200JWW GE

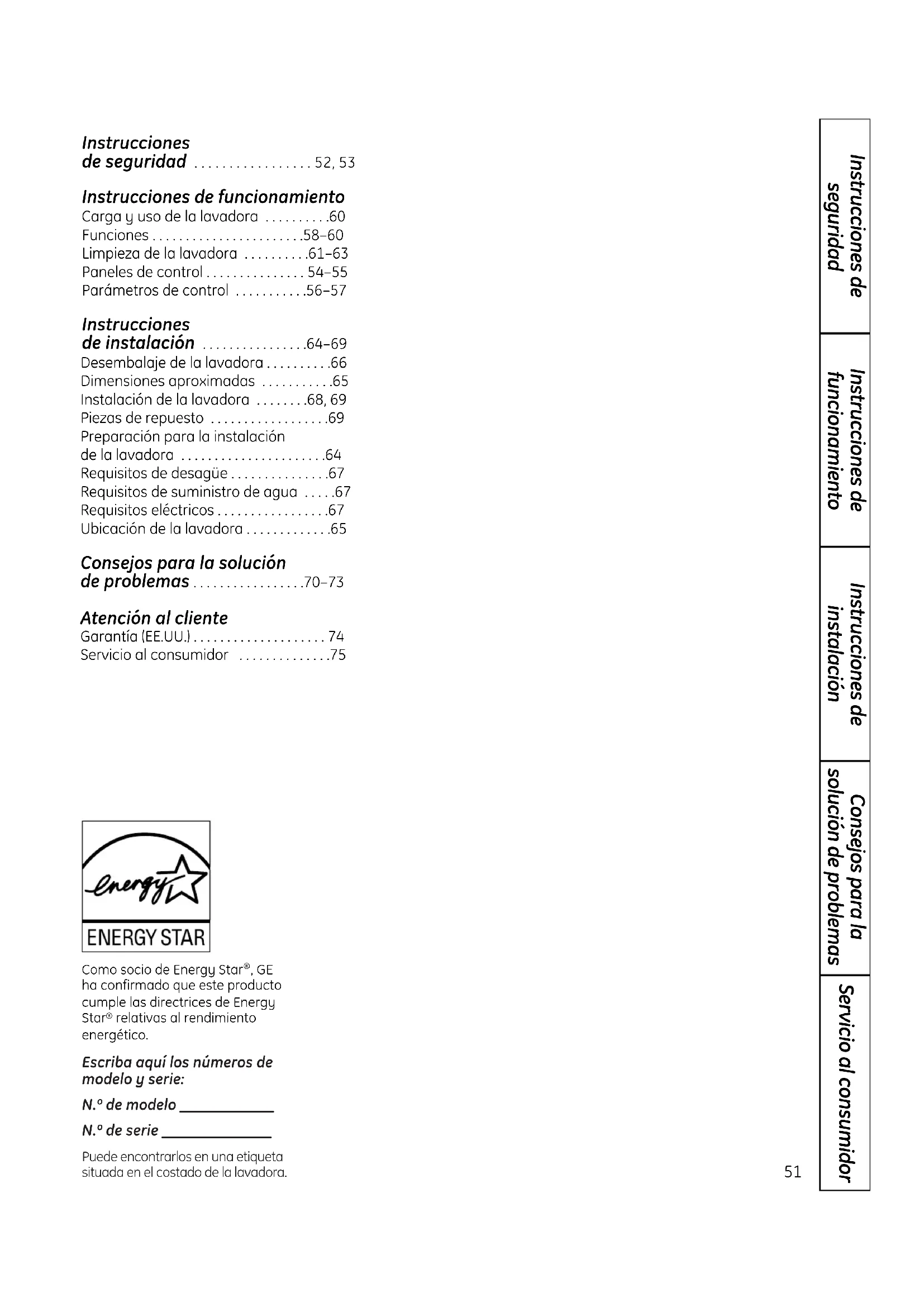

, GE ha confirmado que este producto cumple las directrices de Energy Star

• relativas al rendimiento energético. Instrucciones de seguridad p. 52
• , 53 Instrucciones de funcionamiento Carga y uso de la lavadora p. 60
• Funciones p. 58
• –60 Limpieza de la lavadora p. 61
• –63 Paneles de control p. 54
• –55 Parámetros de control p. 56
• –57 Instrucciones de instalación p. 64
• –69 Desembalaje de la lavadora p. 66
• Dimensiones aproximadas p. 65
• Instalación de la lavadora p. 68
• , 69 Piezas de repuesto p. 69
• Preparación para la instalación de la lavadora p. 64
• Requisitos de desagüe p. 67
• Requisitos de suministro de agua p. 67
• Requisitos eléctricos p. 67
• Ubicación de la lavadora p. 65
• Consejos para la solución de problemas p. 70
• –73 Atención al cliente Garantía (EE.UU.) p. 74
• Servicio al consumidor Servicio al consumidor Consejos para la solución de problemas Instrucciones de funcionamiento Instrucciones de seguridad Instrucciones de instalación 51■ Instale o almacene la lavadora en un lugar donde no esté expuesta a temperaturas bajo cero ni a las inclemencias climáticas, ya que esto puedeprovocar daños irreversibles e invalidar la garantía.■ Conecte correctamente a tierra la lavadora deconformidad con todos los códigos y ordenanzasregulatorias. Siga la información de Instrucciones de instalación. INFORMACIÓN DE SEGURIDAD IMPORTANTE. LEA TODAS LAS INSTRUCCIONES ANTES DEL USO. ¡ADVERTENCIA! Para su seguridad, siga la información de este manual con el fin de minimizar el riesgo de incendio, explosión o descarga eléctrica, así como para evitar daños materiales, lesiones o la muerte. Las instrucciones de este manual, así como el resto de la documentación que se incluye con la lavadora, no cubren todas las situaciones o estados posibles que pueden producirse. El usuario DEBE adoptar procedimientos correctos, seguros y prudentes al instalar, utilizar y realizar el mantenimiento de cualquier electrodoméstico. p. 75

SEGURIDAD DEL CALENTADOR DE AGUA

En determinadas condiciones, en un calentador de agua que no se haya utilizado durante un mínimo de dos semanas se puede producir gas hidrógeno. El gas hidrógeno puede resultar explosivo en determinadascircunstancias.Si el agua caliente no se ha utilizado por dos semanas o más, prevenga la posibilidad de sufrir daños o lesionesabriendo todos los grifos de agua caliente y dejándola correr durante varios minutos. Realice este proceso antesde utilizar cualquier electrodoméstico que se conecte al sistema de agua caliente. Este sencillo procedimiento le permitirá liberar todo el gas hidrógeno acumulado. Debido a que el gas es inflamable, no fume ni utilice ningunallama o electrodoméstico durante el proceso.

INSTALACIÓN CORRECTA

La lavadora se debe instalar y colocar correctamente de acuerdo con las instrucciones de instalación, antes deutilizarla.■ Mantenga las zonas debajo de los electrodomésticos y en torno a ellos sinmateriales combustibles como pelusa, papel, trapos y productos químicos.■ Es necesario vigilar con atención a los niños si utilizan la lavadora o se encuentran en las proximidades. No deje que los niños jueguensobre éste u otro electrodoméstico, con él o en su interior.

Servicio al consumidor Consejos para la solución de problemas Instrucciones de funcionamiento Instrucciones de seguridad Instrucciones de instalación53 Servicio al consumidor Consejos para la solución de problemas Instrucciones de funcionamiento Instrucciones de seguridad Instrucciones de instalación ■ No abra nunca la lavadora mientras esté en movimiento. Espere a que se detenga por completo para abrir la puerta. ■ No mezcle blanqueadores clorados con amoniaco o ácidos como vinagre o desoxidantes. La mezcla de distintos productos químicos puede producir gases tóxicos que pueden causar la muerte. ■ No lave ni seque prendas que se hayan limpiado, lavado, empapado o manchado con sustancias inflamables o explosivas (como cera, aceite, pintura, gasolina, desengrasantes, disolventes de limpieza en seco, queroseno, etc.) que puedan prenderse o explosionar. No añada ninguna de estas sustancias al agua de lavado. No utilice ni coloque ninguna de estas sustancias en torno a la lavadora o la secadora durante el funcionamiento. ■ El proceso de lavado puede reducir el tiempo previo a la inflamación de los tejidos. Para evitar este efecto, siga con atención las instrucciones de lavado y cuidado del fabricante de la prenda. ■ Para minimizar la posibilidad de descarga eléctrica, desenchufe el electrodoméstico de la corriente o desconecte la lavadora en el panel de distribución de la vivienda quitando el fusible o apagando el interruptor antes de realizar cualquier tarea de mantenimiento o limpieza. NOTA: al pulsar el botón de apagado, NO se desconecta la lavadora de la corriente. ■ No intente en ningún caso utilizar la lavadora si está dañada, funciona incorrectamente, está parcialmente desmontada, le faltan piezas o algunas están rotas, incluidos el cable o el enchufe. ■ No cierre la puerta bruscamente. No intente forzar la puerta para abrirla cuando esté bloqueada (el indicador LOCKED [Bloqueada] está ENCENDIDO). Puede dañar la lavadora. ■ La lavadora está equipada con un sistema de protección de sobrecargas eléctricas. El motor se detendrá si se recalienta. La lavadora se iniciará de nuevo automáticamente después de un período de enfriamiento de hasta 2 horas si no se apaga manualmente durante ese tiempo.

AL UTILIZAR LA LAVADORA

■ Cierre los grifos de agua para aliviar la presión sobre las mangueras y válvulas y para minimizar las pérdidas si ocurriera una rotura o ruptura. Verifique el estado de las mangueras de llenado; GE recomienda cambiar las mangueras cada 5 años. ■ Antes de deshacerse de una lavadora o de desecharla, quite la puerta de la lavadora para evitar que los niños se escondan en su interior. ■ No intente reparar ni sustituir ninguna pieza de este electrodoméstico, a menos que se recomiende de manera explícita en el manual del propietario o en instrucciones publicadas de uso y reparación que sean comprensibles y que pueda realizar usted. ■ No manipule los controles.

Utilice este electrodoméstico sólo para el uso que se describe en este manual del propietario. ge.com LEA DETENIDAMENTE Y SIGA LA INFORMACIÓN DE SEGURIDAD.El panel de control de la lavadora. Busque la ilustración que más se ajusta a su modelo y para más detalles vea las descripciones de ciclo que comienzan en la página 56. Servicio al consumidor Consejos para la solución de problemas Instrucciones de funcionamiento Instrucciones de seguridad Instrucciones de instalación

(en algunos modelos)Servicio al consumidor Consejos para la solución de problemas Instrucciones de funcionamiento Instrucciones de seguridad Instrucciones de instalación ge.com 55El panel de control de la lavadora. Servicio al consumidor Consejos para la solución de problemas Instrucciones de funcionamiento Instrucciones de seguridad Instrucciones de instalación

Encendido/apagado Pulse este botón para “activar” la pantalla. Si la pantalla está activa, púlselo para poner la lavadora en modo de espera. NOTA: Al pulsar el botón de ENCENDIDO/APAGADO no se desconecta la lavadora de la corriente. Ciclos de lavado Los ciclos de lavado se han optimizado para tipos específicos de cargas de lavado. La siguiente tabla le ayudará a combinar el tipo de lavado con las cargas. Los elevadores GentleClean

hacen girar la ropa suavemente en la solución de agua y detergente para limpiar la carga. ROPA BLANCA Para prendas de algodón, ropa de hogar, prendas de trabajo o deportivas de color blanco con mucha o poca suciedad. ROPA DE COLOR/ Para prendas de algodón, ropa de cama, prendas de trabajo o deportivas NORMAL de colores sólidos con mucha o poca suciedad. LAVADO INTENSIVO Para prendas de algodón, ropa de cama, prendas de trabajo o deportivas de colores sólidos con mucha suciedad. CUIDADO SENCILLO Para prendas en las que deseemos eliminar arrugas o conseguir [PLANCHADO un planchado permanente. PERMANENTE] ROPA DE EJERCICIO Para prendas que se utilicen a la hora de practicar deportes, ejercicios, (algunos modelos) así como algunas prendas sport. Entre los tejidos, se incluyen acabados y fibras de última tecnología como spandex, telas elásticas y microfibras. PRENDAS DELICADAS Para lencería y telas de cuidado especiales con poca o normal suciedad. (algunos modelos) Proporciona una limpieza y un remojo suaves durante el lavado y el enjuagado. LAVADO A MANO Para prendas en las que se indique que se pueden lavar a mano con poca suciedad. La ropa se sacude con ligereza a fin de imitar la acción del lavado a mano. LANAS LAVABLES Para lavar aquellos productos de lana lavables a máquina, siempre (algunos modelos) y cuando se realice de acuerdo con las instrucciones de la etiqueta de la prenda. Cuando seleccione este ciclo, debe utilizar un detergente apropiado para el lavado de la lana. MY CYCLE (Mi ciclo) Pulse este botón para utilizar, crear o modificar los ciclos de lavado (algunos modelos) personalizados. LAVADO RÁPIDO Para prendas con poca suciedad que se necesiten en poco tiempo. La duración del ciclo es de aproximadamente 30 minutos, dependiendo de las opciones seleccionadas. CENTRIFUGADO Para centrifugar y desaguar en cualquier momento.

ENJUAGADO Para enjuagar las prendas rápidamente en cualquier momento. Y CENTRIFUGADO 1Nivel de suciedad Al cambiar el NIVEL DE SUCIEDAD, aumenta o disminuye el tiempo de lavado con el fin de eliminar las distintas cantidades de suciedad. Para cambiar el NIVEL DE SUCIEDAD, pulse el botón SOIL LEVEL (Nivel de suciedad) hasta obtener el valor deseado. Puede elegir entre los niveles de suciedad Extra Light (Muy poca), Light (Poca), Normal o Heavy (Mucha). Velocidad de centrifugado Al cambiar la Velocidad de centrifugado, cambia la velocidad final de centrifugado de los ciclos. Siga siempre las indicaciones de la etiqueta de cuidado del tejido del fabricante al cambiar la Velocidad de centrifugado. Para cambiar la Velocidad de centrifugado, pulse el botón SPIN SPEED (Velocidad de centrifugado) hasta obtener el valor deseado. Las velocidades de centrifugado más rápidas no están disponibles en determinados ciclos, como Delicates (Prendas delicadas). Con dichas velocidades, se elimina más agua de las prendas y se reduce el tiempo de secado, aunque también puede aumentar la posibilidad de que se formen arrugas en algunos tejidos. Temperatura de lavado Ajuste este control para seleccionar la temperatura del agua adecuada para el ciclo de lavado. El agua de prelavado y enjuagado está siempre fría para poder reducir el consumo de energía y las manchas y arrugas. Siga las indicaciones de la etiqueta de cuidado del tejido del fabricante al seleccionar la temperatura de lavado. Para cambiar la temperatura de lavado, pulse el botón WASH TEMP (Temperatura de lavado) hasta obtener el valor deseado. La temperatura de lavado de desinfección no está disponible en determinados ciclos, como Delicates (Prendas delicadas). Al seleccionar la temperatura de Sanitize (Esterilización), la lavadora aumenta la temperatura del agua para esterilizar y eliminar más del 99% de las bacterias que aparecen de forma frecuente en los lavados hogareños. La temperatura de esterilización está disponible exclusivamente en los ciclos de Stain Wash (Lavado de manchas) y Whites Wash (Lavado de prrendas blancas). Para obtener mejores resultados, seleccione la configuración de suciedad excesiva cuando utilice la opción de temperatura de Esterilización. NOTA: Los 10 primeros segundos de la toma de agua, siempre está fría. Esta función permite acondicionar el tejido y evitar que las manchas se adhieran a las prendas. START/PAUSE (Iniciar/pausa) Pulse este botón para iniciar un ciclo de lavado. Si la lavadora está en funcionamiento, al pulsarlo una vez, la lavadora se detendrá y se desbloqueará la puerta. Vuelva a pulsar el botón para reiniciar el ciclo de lavado. NOTA: Si la lavadora está detenida y el ciclo no se reinicia en 2 horas, se cancelará el ciclo de lavado actual. NOTA: La lavadora realiza revisiones automáticas del sistema después de presionar el botón START (Inicio). El flujo de agua se iniciará en 45 segundos o antes. Podrá escuchar la puerta al trabarse y destrabarse antes de que comience a fluir el agua; esto es normal.

ge.com Servicio al consumidor Consejos para la solución de problemas Instrucciones de funcionamiento Instrucciones de seguridad Instrucciones de instalaciónServicio al consumidor Consejos para la solución de problemas Instrucciones de funcionamiento Instrucciones de seguridad Instrucciones de instalación Acerca de las funciones de la lavadora. NOTA: Puede que estas funciones no estén disponibles en todos los modelos de la lavadora. Cycle Signal (Señal de ciclo) Utilice el botón SIGNAL (Señal) para cambiar el volumen de la señal de final del ciclo. Pulse el botón hasta alcanzar el volumendeseado. Pre Wash (Prelavado) (en algunos modelos) El prelavado es un lavado adicional que se realiza antes del lavado principal. Utilícelocon prendas muy sucias o con aquellasprendas en cuyas etiquetas de cuidado se recomiende realizar un prelavado.Asegúrese de añadir detergente de alta eficacia o la sustancia de lavadocorrespondiente en la cubeta de prelavado.NOTA: Al seleccionar el prelavado, serecomienda utilizar detergente en polvo en eldepósito de detergente del lavado principal. Extra Rinse (Enjuagado extra) Use esta función cuando desee un enjuagado adicional para eliminar los restos de suciedad y detergente en cargassucias. Delay Start (Retrasar inicio) Se puede retardar el inicio de un ciclo delavado en 10–18 horas, dependiendo del modelo. Pulse el botón DELAY START (Retrasar inicio) para seleccionar el número de horasque desee retardar el inicio del ciclo y, a continuación, pulse el botón START (Iniciar). La lavadora comenzará la cuenta regresiva y se pondrá en funcionamientoautomáticamente a la hora señalada.NOTA: Si olvida cerrar por completo la puerta,sonará una señal para recordárselo.NOTA: Si abre la puerta durante la cuentaregresiva, la lavadora entrará en estado depausa. Debe cerrar la puerta y pulsar de nuevoSTART (Iniciar) para reiniciar la cuenta regresiva. HOLD 3 SEC STOREMY CYCLE MY CYCLE (Mi ciclo) (en algunos modelos) Para guardar el ciclo que prefiera, establezcalos valores deseados para los ajustes de ciclode lavado, nivel de suciedad, velocidad de giroy temperatura de lavado y mantenga pulsadoel botón MY CYCLE (Mi ciclo) durante 3 segundos. Sonará un pitido para indicar que el ciclo se ha guardado.Para utilizar el ciclo personalizado, pulse el botón MY CYCLE (Mi ciclo) antes de lavaruna carga.Para cambiar el ciclo guardado, establezca los valores deseados y mantenga pulsado elbotón MY CYCLE (Mi ciclo) durante 3 segundos.NOTA: Al utilizar MY CYCLE (Mi ciclo), no se pueden modificar las opciones delavado una vez que comience el ciclo.NOTA: Si cambia las opciones de lavado con MY CYCLE (Mi ciclo) antes de que el ciclocomience, el indicador de MY CYCLE(Mi ciclo) se apagará y volverá al ciclo base.

Lock (Bloquear) Puede bloquear los controles para impedir quese realice cualquier selección. O bien puedebloquear los controles después de haberiniciado un ciclo.Con esta opción seleccionada, los niños no podrán poner en marcha la lavadora de manera fortuita aunque toquen el panel.Para bloquear la lavadora, mantenga pulsadoel botón de DELAY START (Retrasar inicio)durante 3 segundos. Para desbloquear los controles de la lavadora, mantenga pulsado el botón de DELAY START(Retrasar inicio) durante 3 segundos.El icono de bloqueo de los controles queaparece en la pantalla se encenderá cuandoesté activado.NOTA: El botón de POWER(encendido/apagado) puede seguirutilizándose cuando la lavadora estábloqueada. BASKET CLEAN (limpieza de tambor) BasketClean (limpieza de tambor) es un cicloque refresca la parte interna de su lavadora. El ciclo utiliza lejía y más agua para refrescarsu lavadora. Utilice BasketClean una vez pormes para reducir el olor y la acumulación deresiduos dentro de la lavadora. Para más información sobre BasketClean,diríjase a la sección Cuidado y limpiezade la página 61. 13Depósito de detergente Abra lentamente el depósito de detergente tirando de él hasta que se detenga. Tras añadir los productos de lavado, ciérrelo despacio. Si cierra el depósito demasiado rápido, puede provocar que la lejía, el suavizante o el detergente se administren antes de tiempo. Es posible que observe agua en los compartimentos de lejía y suavizante al final del ciclo. Este es el resultado de la acción de trasvase y forma parte del funcionamiento normal de la lavadora. Compartimento para lejía líquida IMPORTANTE: La posición del compartimento de lejía varía con cada modelo. Asegúrese de identificar el compartimento correcto para lejía antes del uso. Si lo desea, mida la cantidad recomendada de lejía líquida, que no sobrepase 1/3 del recipiente (80 ml) y viértala en el compartimento central con la etiqueta “Liquid Bleach” (Lejía líquida) marcado con este símbolo . No sobrepase la línea de llenado máximo. Un llenado excesivo puede hacer que la lejía se administre demasiado pronto y, como resultado, dañe las prendas. NOTA: No utilice lejía en polvo en el depósito. Compartimento para el detergente ■ Utilice sólo detergente de alta eficacia con esta lavadora. Use la cantidad recomendada por el fabricante del detergente. La pieza de selección de detergente se debe colocar en el compartimento de detergente en la posición específica con respecto al tipo de detergente que se vaya a utilizar. ■ Detergente en polvo – Coloque la pieza en la posición trasera. Los iconos de detergente en polvo deben quedar alineados cuando la pieza esté en la posición de detergente en polvo. ■ Detergente líquido – Coloque la pieza en la posición delantera. Los iconos de detergente líquido deben quedar alineados cuando la pieza esté en la posición de detergente líquido. Mueva la pieza sacándola y deslizándola entre las ranuras del compartimento de detergente delantero o trasero, según desee, para detergente líquido o en polvo. ■ Añada la medida de detergente al compartimento de detergente delantero izquierdo del depósito. ■ El detergente se añade desde el depósito al comienzo del ciclo de lavado. Se puede utilizar tanto detergente en polvo como líquido. ■ Es posible que haya que ajustar el uso de detergente a la temperatura del agua, a la dureza de la misma, al tamaño y al nivel de suciedad de la carga. Evite utilizar demasiado detergente en la lavadora ya que puede producir demasiado jabón y dejar restos en las prendas. ■ Utilizar más detergente de la cantidad recomendada puede provocar una acumulación de residuos en su lavadora. Colóquelo en la posición trasera para utilizar detergente en polvo Colóquelo en la posición delantera para utilizar detergente líquido

ge.com Iconos de detergente en polvo Iconos de detergente líquido Compartimento de prelavado (en algunos modelos) ■ Utilice sólo el compartimento de prelavado si va a seleccionar el ciclo Pre Wash (Prelavado) para prendas muy sucias. Añada la cantidad de detergente o de sustancia de prelavado al compartimento de prevalado situado en la parte posterior izquierda del depósito de detergente. ■ El detergente o la sustancia de prelavado se añaden desde el depósito durante el ciclo de prelavado (en caso de que se seleccione). NOTA: El detergente líquido se vaciará en el tambor de la lavadora a medida que se añada. ■ Es posible que haya que ajustar el uso de detergente a la temperatura del agua, a la dureza de la misma, al tamaño y al nivel de suciedad de la carga. Evite utilizar demasiado detergente en la lavadora ya que puede producir demasiado jabón y dejar restos en las prendas. Servicio al consumidor Consejos para la solución de problemas Instrucciones de funcionamiento Instrucciones de seguridad Instrucciones de instalación En algunos modelos, el compartimento de lejía líquida se encuentra en el centro. En algunos modelos, el compartimento de lejía líquida se encuentra a la derecha.Carga y uso de la lavadora. Siga siempre las indicaciones de la etiqueta de cuidado del tejido del fabricante en el lavado y el planchado. Separación de cargas Carga de la lavadora ■ Combine las prendas grandes y pequeñas en cada carga. Cargue primero las prendas grandes. Las prendas grandes no deben representar más de la mitad de la carga total de lavado. ■ No se recomienda lavar prendas sueltas. Esto puede producir una carga desequilibrada. Añada una o dos prendas similares. ■ Las almohadas y los edredones no deben mezclarse con otras prendas. Esto puede producir una carga desequilibrada. Ordene la ropa sucia en cargas que se puedan lavar juntas. Colores Ropa blanca Ropa de colores claros Ropa de colores oscuros Suciedad Mucha Normal Poca Tejido Prendas delicadas Prendas de fácil cuidado Prendas resistentes de algodón Pelusas Prendas que sueltan pelusa Prendas a las que se adhiere la pelusa Puede que el tambor de la lavadora esté totalmente lleno con prendas sueltas que se añadan. No lave tejidos que contengan materiales inflamables (ceras, líquidos de limpieza, etc.). Para añadir prendas una vez que la lavadora esté en marcha, pulse START/PAUSE (Iniciar/pausa) y espere hasta que se desbloquee la puerta. La lavadora puede tardar unos 30 segundos en desbloquear la puerta después de pulsar START/PAUSE (Iniciar/pausa) dependiendo de las condiciones de la misma. No intente forzar la puerta para abrirla cuando esté bloqueada. Una vez que se desbloquee, ábrala con cuidado. Añada prendas, cierre la puerta y pulse START/PAUSE (Iniciar/pausa) para reiniciar el funcionamiento.

Servicio al consumidor Consejos para la solución de problemas Instrucciones de funcionamiento Instrucciones de seguridad Instrucciones de instalación Compartimento para el suavizante IMPORTANTE: La posición del compartimento del suavizante varía con cada modelo. Asegúresede identificar el compartimento correcto parasuavizante antes del uso.Si lo desea, vierta la cantidad recomendada de suavizante líquido en el compartimento con laetiqueta “Fabric Softener” (Suavizante). Utilice sólo suavizante líquido en el depósito.Dilúyalo con agua hasta la línea de llenado máximo.No sobrepase la línea de llenado máximo. Un llenado excesivo puede hacer que el suavizante se administre demasiado pronto y manche las prendas.NOTA: No vierta directamente el suavizante sobre la carga. Acerca de las funciones de la lavadora. En algunos modelos, el compartimento de suavizante se encuentra a la derecha.En algunos modelos, el compartimento de suavizante se encuentra en el centro.Servicio al consumidor Consejos para la solución de problemas Instrucciones de funcionamiento Instrucciones de seguridad Instrucciones de instalación Limpieza de la lavadora. ge.com Cuidado y limpieza Exterior: Limpie inmediatamente cualquier vertido. Utilice un trapo húmedo. No aplique objetos afilados a la superficie. Desplazamiento y almacenamiento: Pida al técnico de servicio que elimine el agua de las tuberías y la bomba de desagüe. No guarde la lavadora en un lugar donde esté expuesta a las inclemencias climáticas. Al mover la lavadora, la cuba debe mantenerse estable utilizando los pernos de transporte que se han extraído durante la instalación. Consulte las Instrucciones de instalación en este manual. Si estas piezas no están disponibles, se pueden solicitar a través del sitio Web www.ge.com o llamando al 800.GE.CARES. Largas vacaciones: Asegúrese de cortar el agua de todas las llaves de paso. Vacíe todas las tuberías de agua si la temperatura va a encontrarse por debajo de cero grados. Cómo limpiar la parte interior de la lavadora Para limpiar la parte interna de la lavadora, seleccione la característica BasketClean (limpieza de tambor) del panel de control. El ciclo usa más agua, además de lejía, para refrescar su lavadora. NOTA: Lea las instrucciones por completo antes de comenzar el ciclo BasketClean.

1. Quite las prendas u objetos de la

lavadora y verifique que el tambor de la lavadora se encuentre vacío.

2. Abra la puerta de la lavadora y vierta

una taza o 250 ml de lejía líquida dentro del tambor.

3. Cierre la puerta por completo y vuelva

a iniciar el ciclo BasketClean. Presione el botón START (inicio).

4. Cuando el ciclo BasketClean

se encuentra en funcionamiento, podrá verse CLn en la pantalla. El ciclo se completará en alrededor de 90 minutos. No interrumpa el ciclo.

5. Después de finalizado el ciclo,

deje la puerta un poco abierta para una mejor ventilación. Si por alguna razón debe interrumpirse el ciclo, la puerta no se abrirá de inmediato. Tratar de abrir la puerta en esta etapa puede hacer que el agua se derrame. La puerta se abrirá después de que el agua haya drenado hasta un nivel en el que no inunde el piso. BasketClean puede interrumpirse presionando el botón START/PAUSE (inicio/pausa) entre ciclos. Un corte de energía en el hogar también puede interrumpir el ciclo. Cuando se reanuda el servicio eléctrico, el ciclo BasketClean continúa desde el punto en el que se había detenido. Cuando se interrumpe, asegúrese de realizar un ciclo completo de BasketClean antes de utilizar la lavadora. Si se presiona el botón POWER (encendido) durante BasketClean, el ciclo se perderá. IMPORTANTE:

Haga funcionar el ciclo BasketClean con 1 taza (250 ml) de lejía una vez por mes.

Después de finalizar un ciclo BasketClean, la parte interior de su lavadora puede tener olor a lejía.

Se recomienda lavar una carga de colores claros después del ciclo BasketClean.

Servicio al consumidor Consejos para la solución de problemas Instrucciones de funcionamiento Instrucciones de seguridad Instrucciones de instalación Limpieza de la lavadora. Cómo limpiar el filtro de la bomba Debido a la naturaleza de la lavadora de carga frontal, es posible que a veces pasen partículas pequeñas a la bomba. La lavadora cuenta con un filtro para capturar los elementos perdidos para que no caigan en el drenaje. Para recuperar los elementos perdidos, limpie el filtro de la bomba.

1. Con una moneda o destornillador

plano en la ranura de la puerta, abra la puerta de acceso.

2. Coloque una bandeja o plato poco

profundos bajo la puerta de acceso y toallas en el piso frente a la lavadora para proteger el piso. Es normal que salga alrededor de una taza de agua cuando se quita el filtro.

3. Baje el pico vertedor.

4. Gire el filtro de la bomba en sentido

contrario a las agujas del reloj y quite el filtro. Abra lentamente para permitir que drene el agua.

5. Limpie los residuos del filtro.

6. Vuelva a colocar el filtro y gire

en sentido de las agujas del reloj. Ajuste bien.

7. Eleve el pico vertedor.

8. Cierre la puerta de acceso.

Pico vertedor Pico vertedor Cómo limpiar la junta de la puerta Abra la puerta de la lavadora. Usando ambas manos, presione la junta de la puerta hacia abajo. Quite los objetos extraños que encuentre atrapados dentro de la junta. Asegúrese de que no haya ningún objeto bloqueando los orificios ubicados detrás de la junta. Mientras presiona la junta de la puerta hacia abajo, inspeccione la junta interior jalándola hacia abajo con los dedos. Quite los objetos extraños que encuentre atrapados dentro de esta junta. Asegúrese de que no haya ningún objeto bloqueando los orificios ubicados detrás de la junta. Cuando haya terminado de limpiar la junta de la puerta, quite las manos y las juntas volverán a la posición de funcionamiento.63 Servicio al consumidor Consejos para la solución de problemas Instrucciones de funcionamiento Instrucciones de seguridad Instrucciones de instalación Zona del depósito de detergente: El detergente y el suavizante pueden acumularse en el depósito de detergente. Los residuos deben eliminarse una o dos veces al mes. ■ Saque el depósito tirando de él hasta que se detenga. En la esquina trasera izquierda de la cavidad del cajón, presione firmemente en la pestaña de bloqueo y tire a la vez del depósito. ■ Extraiga las piezas de los compartimentos para lejía y suavizante, así como la pieza del detergente. Lave las piezas y el depósito con agua caliente para eliminar los restos de productos de limpieza acumulados. ■ Para limpiar la abertura del depósito, utilice un cepillo pequeño a fin de limpiar los huecos. Retire todos los restos de las partes superior e inferior del hueco. ■ Vuelva a colocar las piezas en los compartimentos correspondientes. Introduzca de nuevo el depósito de detergente. La lengüeta de bloqueo sólo es visible tras sacar el depósito ge.comInstrucciones Lavadora de instalación Si tiene alguna pregunta, llame a 800.GE.CARES (1.800.432.2737) o visite nuestro sitio Web en: ge.com

Lea detenidamente todas las instrucciones.

IMPORTANTE – Guarde estas instrucciones para uso del inspector local.

IMPORTANTE – Cumpla todos los códigos y ordenanzas regulatorias.• Nota al instalador – Asegúrese de dejar estas instrucciones al usuario.• Nota al usuario – guarde estas instruccionespara consultas futuras.• Nivel de habilidad – la instalación de esteelectrodoméstico requiere habilidades mecánicas y eléctricas básicas.• Duración – de 1 a 3 horas• La instalación adecuada es responsabilidad del instalador.• La garantía no cubre fallas producidas por la instalación inadecuada del producto. ADVERTENCIA

• Este electrodoméstico se debe conectar a tierra e instalarcorrectamente tal y como se describe en estasInstrucciones de instalación.• No instale ni guarde este electrodoméstico en una zonaen la que esté expuesto al agua o al exterior. Consulte la sección Ubicación de la lavadora.• NOTA: Este electrodoméstico debe estarcorrectamente conectado a tierra y la corrienteeléctrica de la lavadora debe cumplir los códigos y ordenanzas locales, así como la última edición del Código eléctrico nacional, ANSI/NFPA 70. PARA SU SEGURIDAD:

HERRAMIENTAS NECESARIAS PARA

LA INSTALACIÓN DE LA LAVADORA

❏ Llave para tuercas de 1/4″❏ Toma de corriente con trinquete de 3/8″❏ Llave de boca de 3/8″ Llave inglesa o toma de corriente con trinquete de 7/16″❏ Llave inglesa o llave de boca de 9/16❏ Alicates ajustables Channel-lock❏ Nivel de carpintero❏ Tuberías de agua (2) PIEZAS INCLUIDAS ❏ Abrazadera de cable❏ Guía de tuberías

KIT DE SOPORTE DE APILADO

Un kit de soporte de apilado se encuentra disponible a un costo adicional. Puede solicitarse en los EstadosUnidos visitando nuestro sitio Web en ge.com ollamando a 800.GE.CARES. Solicite el kit #WE25X10018 o STACKITIWW.65 Instrucciones de instalación

UBICACIÓN DE LA LAVADORA

No instale la lavadora:

1. En un área expuesta a goteras o a las condiciones

del exterior. La temperatura ambiente no debe ser nunca inferior a 60°F (15,6°C) para que la lavadora funcione correctamente.

2. En una zona en la que pueda entrar en contacto

con cortinas u otras telas.

3. Sobre una alfombra. El suelo DEBE ser una superficie

dura con una inclinación máxima de 1/2″ por pie (1,27 cm por cada 30 cm). Para asegurarse de que la lavadora no vibre ni se mueva, es posible que tenga que reforzar el suelo. NOTA: Si el suelo se encuentra en mal estado, utilice una plancha con 3/4″ de contrachapado bien fija al revestimiento existente en el suelo. IMPORTANTE: Distancias mínimas de separación para la instalación

• Aberturas de ventilación necesarias en la puerta del armario: 2 listones, cada uno de 60 pulgadas cuadradas (387 cm

), situados a 3″ (7,6 cm) de las partes superior e inferior de la puerta DIMENSIONES APROXIMADAS COSTADO PARTE DELANTERA 27,0”(68,6 cm)20,4” (51,9 cm)VISOR ELECTRÓNICO TRANSPARENTE 2,2” (5,6 cm)40,6”*(103,1 cm)30,6”(77,7 cm) 1,6” (3,9 cm)40,6”*(103,1cm)39,1”(99,2 cm)*NOTA: Con plataforma, 52,6”Apilada, 84”DESEMBALAJE DE LA LAVADORA ADVERTENCIA: Recicle o deseche la caja de cartón y las bolsas de plástico una vez que haya desembalado la lavadora. Mantenga estos materiales fuera del alcance de los niños, pues éstos podrían utilizarlos para jugar. Las cajas de cartón cubiertas con mantas, colchas o láminas de plástico pueden convertirse en cámaras de aire herméticas y producir asfixia.

1. Corte y retire las bandas de embalaje superiores e inferiores.

2. Mientras se encuentre dentro de la caja, coloque con

cuidado la lavadora sobre el costado de la misma. NO la tumbe por la parte delantera ni trasera.

3. Abra las tapas inferiores y retire todo el embalaje de la

base, incluido el cartón, la base y el soporte de la cuba de espuma de poliestireno (insertado en el centro de la base). NOTA: Si va a instalar una plataforma, continúe con las instrucciones de instalación correspondientes de la misma.

4. Vuelva a levantar la lavadora con cuidado y retire la caja

de su ubicación definitiva.

6. Quite las siguientes piezas de la parte trasera de la

lavadora: 4 pernos 4 separadores de plástico (incluidas las arandelas de goma) 4 sujeciones del cable de alimentación NOTA: Si se retiran incorrectamente los pernos de transporte, puede que la lavadora se vea gravemente desequilibrada. Guarde todos los pernos para uso futuro. NOTA: Si necesitara transportar la lavadora posteriormente, debe volver a colocar las piezas de sujeción para el transporte con el fin de evitar daños durante el mismo. Guarde dichas piezas en la bolsa de plástico que se incluye. Si pierde el perno de embalaje, existen reemplazos disponibles a un costo adicional. Pueden solicitarse en los Estados Unidos visitando nuestro sitio Web en ge.com o llamando a 800.GE.CARES. Solicite el kit #WH49X10039. Instrucciones de instalación

Instrucciones de instalación

REQUISITOS ELÉCTRICOS

ADVERTENCIA: La conexión incorrecta del conductor de tierra del equipo puede causar riesgos de descargas eléctricas. Consulte a un electricista calificado si tiene dudas acerca de la conexión a tierra correcta del electrodoméstico.

1. La lavadora DEBE estar conectada a tierra. En caso

de un mal funcionamiento o avería, la conexión a tierra reducirá el riesgo de descargas eléctricas al proporcionar un recorrido de resistencia mínima a la corriente eléctrica.

Debido a que la lavadora está equipada con un cable de alimentación que tiene un conductor para conexión a tierra y una clavija de conexión a tierra, la clavija se DEBE enchufar en el receptáculo de hilo de cobre apropiado que se haya instalado y conectado a tierra correctamente de acuerdo con todos los códigos y ordenanzas locales o, a falta de normativa local, con el Código eléctrico nacional, ANSI/NFPA 70 (última edición). En caso de duda, llame a un electricista calificado. NO corte ni modifique la clavija de conexión a tierra del cable de alimentación. En situaciones en las que exista un receptáculo de dos ranuras, es responsabilidad del propietario que un electricista calificado lo sustituya por un receptáculo apropiado de tipo de conexión a tierra para tres clavijas. Lea detenidamente todas las instrucciones.

REQUISITOS DE CONEXIÓN A TIERRA

REQUISITOS DE SUMINISTRO

REQUISITOS DE DESAGÜE

1. Desagüe capaz de eliminar 17 galones (64,3 l) por minuto.

2. Diámetro mínimo de tubería vertical de 1 1/4″

3. La altura de la tubería vertical desde el suelo debe ser:

Altura mínima: 24″ (61 cm) Altura máxima: 96″ (244 cm) NOTA: La tubería de desagüe de la lavadora puede alcanzar la altura de una tubería vertical de 58″ (147 cm). Para una tubería vertical más alta, póngase en contacto con un distribuidor de piezas autorizado. 96 in.(244 cm) Max. 24 in.(61 cm) Min. PARTE TRASERA Las llaves de paso de agua caliente y fría DEBEN encontrarse a 42 pulgadas (107 cm) como máximo de la toma de agua de la lavadora. Las llaves de paso DEBEN ser de 3/4″ (1.9 cm) y tipo jardín para que se puedan conectar las tuberías de entrada. La presión del agua DEBE estar entre 10 y 120 libras por pulgada cuadrada. La compañía de agua puede informarle de la presión del agua. La temperatura del agua caliente se debe establecer para suministrar agua a una temperatura de entre 120° y 140°F (48°– 60°C). CIRCUITO – circuito derivado de 15 amperios individual, correctamente polarizado y conectado a tierra, con interruptor o fusible de retardo de 15 amperios. ALIMENTACIÓN ELÉCTRICA – corriente alterna de 60 Hz, monofásica, de 120 voltios, con conexión a tierra, bifilar.

RECEPTÁCULO DE SALIDA –

receptáculo correctamente conectado a tierra con 3 clavijas, situado de forma que se pueda acceder al cable de alimentación cuando la lavadora esté instalada.

• NO USE UN ENCHUFE ADAPTADOR O UN CABLE DE EXTENSIÓN CON ESTE ELECTRODOMÉSTICO. La lavadora debe ser conectado a tierra de acuerdo con todos los códigos y ordenanzas locales o, a falta de normativa local, con el Código eléctrico nacional (National Electrical Code) ANSI/NFPA NO. 70.INSTALACIÓN DE LA LAVADORA

1. Deje correr un poco de agua de los grifos de agua

caliente y fría para purgar las tuberías de agua y eliminar las partículas que puedan obstruir los filtros de la válvula de agua.

2. Saque las tuberías de entrada de la bolsa de plástico.

3. (Extremo acodado de 90°)

Conecte con cuidado la tubería de entrada marcada con HOT (Caliente) a la salida “H” exterior de la válvula de agua. Apriete con la mano y, a continuación, apriete 2/3 de vuelta con los alicates. Conecte con cuidado la otra tubería de entrada a la salida “C” interior de la válvula de agua. Apriete con la mano y, a continuación, apriete 2/3 de vuelta con los alicates. No pase las roscas ni apriete excesivamente estas conexiones.

4. Conecte los extremos de la tubería de entrada

a las tomas de agua CALIENTE y FRÍA ajustándolos conla mano y, a continuación, apriete de nuevo 2/3 de vuelta con los alicates. Abra la llave de paso y compruebe que no hay ninguna fuga.

5. Desplace la lavadora con cuidado hasta su ubicación

final. Mueva suavemente la lavadora para situarla en su lugar. Es importante no dañar las patas niveladoras de caucho al trasladar su lavadora a su ubicación final. Si las patas se dañan podría aumentar la vibración de la lavadora. Podría ser útil rociar el piso con limpiador para ventanas a fin de trasladar más fácilmente su lavadora a su ubicación final. NOTA: Para reducir la vibración, asegúrese de que cada una de las cuatro patas niveladoras estén en contacto con el piso. Empuje y tire de la parte posterior derecha y luego de la parte posterior izquierda de su lavadora. NOTA: No utilice el depósito de detergente ni la puerta para levantar la lavadora. NOTA: Si se instala en un depósito de desagüe, puede utilizar una tabla 2x4 de 24 pulgadas de longitud para colocar la lavadora en su lugar haciendo palanca.

la lavadora en su posición final, coloque un nivel en la parte superior de la misma (si está instalada debajo de un contador, la lavadora no debería vibrar). Ajuste los soportes de nivelación delanteros hacia arriba o hacia abajo para asegurarse que la lavadora se apoya en una superficie sólida. Gire las contratuercas de cada soporte hacia la base de la lavadora y apriételas con una llave. NOTA: Mantenga la extensión de los soportes al mínimo para evitar una vibración excesiva. Cuanto más se extiendan los soportes, más vibrará la lavadora. Si el suelo no está nivelado o está dañado, puede que sea necesario extender los soportes de nivelación traseros.

Instrucciones de instalación69 Instrucciones de instalación INSTALACIÓN DE LA LAVADORA (cont.)

7. Coloque la guía de la tubería en forma de U

en el extremo de la tubería de desagüe. Coloque la tubería en una pila de lavar o tubería vertical y sujétela con la abrazadera de cable que se proporciona en el paquete adjunto. NOTA: Si la tubería de desagüe se coloca en una tubería vertical que no tiene forma de U, se puede producir un efecto sifón. Debe haber un espacio de aire alrededor de la tubería de desagüe. Una tubería demasiado ajustada también puede producir un efecto de sifón.

8. Enchufe el cable de alimentación en una salida de

conexión a tierra. NOTA: Asegúrese de que la alimentación está cortada en un interruptor/caja de fusibles antes de enchufar el cable de alimentación a una toma de corriente. Abrazadera de cable Abrazadera de cable Abrazadera de cable Si se necesitan piezas de repuesto para la lavadora, se pueden solicitar en Estados Unidos a través del sitio Web ge.com o llamando a 800.GE.CARES.

9. Conecte la alimentación a un interruptor/caja de

10. Lea el resto del Manual del propietario. Contiene

información valiosa y útil que supondrá un ahorro de tiempo y dinero.

11. Antes de poner en funcionamiento la lavadora,

asegúrese de comprobar lo siguiente: ❏ La alimentación está conectada. ❏ La lavadora está enchufada. ❏ Las llaves de paso están abiertas. ❏ La lavadora está nivelada y que cada una de las cuatro patas niveladoras estén en contacto con el piso. ❏ Las piezas de sujeción para el transporte se han quitado y guardado. ❏ La tubería de desagüe se ha asegurado correctamente. ❏ No existe ninguna fuga en la llave de paso, la tubería de desagüe ni la lavadora.

12. Ponga en funcionamiento la lavadora en un ciclo

completo. Compruebe que no haya fugas de agua y que funcione correctamente.

13. Si la lavadora no funciona, revise la sección Antes

de llamar al servicio de asistencia técnica antes de ponerse en contacto con el servicio de asistencia técnica.

14. Coloque las instrucciones en un lugar próximo

a la lavadora para futuras consultas.Antes de llamar al servicio de asistencia técnica… Consejos para la solución de problemas ¡Ahorre tiempo y dinero! Consulte primero las tablas de las páginas siguientes y quizás no necesite llamar al servicio de asistencia técnica. Servicio al consumidor Consejos para la solución de problemas Instrucciones de funcionamiento Instrucciones de seguridad Instrucciones de instalación Problema Causas posibles Solución La lavadora no gira La tubería de desagüe está torcida • Enderece la tubería de desagüe y asegúrese de que o agita o no se ha conectado correctamente la lavadora no está situada sobre la misma. Puede que la tubería de desagüe • Compruebe las tuberías de la vivienda. Puede que sea de la vivienda esté obstruida necesario llamar a un plomero. La manguera de drenaje está • Asegúrese de que haya un espacio de aire entre un sifón; la manguera de drenaje la manguera y el drenaje. fue introducida de manera demasiado profunda en el drenaje El filtro de la bomba de • Limpie el filtro de la bomba. la lavadora podría estar obstruido

• Limpie el filtro de la bomba si la lavadora está equipada con una puerta de acceso. La carga se encuentra • Redistribuya las prendas y realice un ciclo drain & spin desbalanceada (drenar y girar) o rinse & spin (enjuagar y girar).

• Aumente el tamaño de la carga si va a lavar una carga pequeña compuesta de elementos pesados y livianos. Fugas de agua La junta de la puerta • Revise que la junta esté colocada en su sitio y que no está dañada se haya roto. Los objetos dejados en los bolsillos podrían causar daños a la lavadora (clavos, tornillos, lápices, bolígrafos). La junta de la puerta • El agua podría gotear de la puerta cuando la misma no está dañada está abierta. Esto forma parte del funcionamiento normal. Revise la parte posterior • Si esta área se encuentra mojada, existe una condición izquierda de la lavadora para de espuma excesiva. Utilice menos cantidad de verificar si hay presencia de agua detergente. Las tuberías de toma de agua o • Asegúrese de que se han apretado correctamente las la tubería de desagüe no se han conexiones de las tuberías de la lavadora y las llaves de conectado correctamente paso y que el extremo de la tubería de desagüe se ha introducido y fijado correctamente al desagüe. Puede que la tubería de desagüe • Compruebe las tuberías de la vivienda. Puede que sea de la vivienda esté obstruida necesario llamar a un plomero. Dispensador tapado • El jabón en polvo puede provocar atascos dentro del dispensador y hacer que salga agua desde el frente del dispensador. Quite el dispensador y límpielo. No se desagua La tubería de desagüe está torcida • Enderece la tubería de desagüe y asegúrese de que o no se ha conectado correctamente la lavadora no está situada sobre la misma. Puede que la tubería de desagüe • Compruebe las tuberías de la vivienda. Puede que sea de la vivienda esté obstruida necesario llamar a un plomero. La manguera de drenaje está • Asegúrese de que haya un espacio de aire entre un sifón; la manguera de drenaje la manguera y el drenaje. fue introducida de manera demasiado profunda en el drenaje El filtro de la bomba de • Limpie el filtro de la bomba. la lavadora podría estar obstruido

• Limpie el filtro de la bomba si la lavadora está equipada con una puerta de acceso. Mal olor dentro La lavadora no se usó durante • Deje la puerta un poco abierta para que el agua se seque. de la lavadora un período prolongado,

• Haga funcionar un ciclo BasketClean. no se utiliza una calidad

• En caso de un fuerte olor, puede necesitarse recomendada de detergentes el funcionamiento del ciclo BasketClean más de una vez. HE (alta eficiencia) o se está usando demasiado detergente

Servicio al consumidor Consejos para la solución de problemas Instrucciones de funcionamiento Instrucciones de seguridad Instrucciones de instalación ge.com Problema Causa posible Solución La lavadora La tubería de desagüe está torcida • Enderece la tubería de desagüe y asegúrese de que no centrifuga o no se ha conectado correctamente la lavadora no está situada sobre la misma. Puede que la tubería de desagüe • Compruebe las tuberías de la vivienda. Puede que sea de la vivienda esté obstruida necesario llamar a un plomero. La manguera de drenaje está • Asegúrese de que haya un espacio de aire entre un sifón; la manguera de drenaje la manguera y el drenaje. fue introducida de manera demasiado profunda en el drenaje El filtro de la bomba de • Limpie el filtro de la bomba. la lavadora podría estar obstruido

• Limpie el filtro de la bomba si la lavadora está equipada con una puerta de acceso. La carga se encuentra • Redistribuya las prendas y realice un ciclo drain & spin desbalanceada (drenar y girar) o rinse & spin (enjuagar y girar).

• Aumente el tamaño de la carga si va a lavar una carga pequeña compuesta de elementos pesados y livianos. La puerta está abierta • Asegúrese de que la puerta esté cerrada. Ciclo o temporizador La tubería de desagüe está torcida • Enderece la tubería de desagüe y asegúrese de que incompleto o no se ha conectado correctamente la lavadora no está situada sobre la misma. Puede que la tubería de desagüe • Compruebe las tuberías de la vivienda. Puede que sea de la vivienda esté obstruida necesario llamar a un plomero. La manguera de drenaje está • Asegúrese de que haya un espacio de aire entre un sifón; la manguera de drenaje la manguera y el drenaje. fue introducida de manera demasiado profunda en el drenaje El filtro de la bomba de • Limpie el filtro de la bomba. la lavadora podría estar obstruido

• Limpie el filtro de la bomba si la lavadora está equipada con una puerta de acceso. Redistribución automática • El temporizador agrega 3 minutos al ciclo, la máquina ha de carga distribuido la carga una or dos veces. Esto forma parte del funcionamiento normal. No debe hacer nada; la máquina terminará el ciclo de lavado. Ruido fuerte o poco La lavadora se mueve • La lavadora está diseñada para desplazarse 1/4″ para común; vibración reducir las fuerzas transmitidas al piso. Este movimiento o sacudidas es normal. Las patas de nivelación no se • Empuje y tire de la parte posterior derecha y luego encuentran en contacto firme posterior izquierda de su lavadora para asegurarse de que con el piso se encuentre nivelada. Si la lavadora no está nivelada, ajuste las patas niveladoras de caucho de modo que cada una quede en contacto firme con el piso y trabadas en su lugar. Su técnico instalador debería corregir este problema. Carga desbalanceada • Abra la puerta y redistribuya la carga manualmente. Para revisar la máquina, ejecute el ciclo de enjuague y giro sin carga. Si esto es normal, la causa del desbalance fue la carga.72 Antes de llamar al servicio de asistencia técnica… Servicio al consumidor Consejos para la solución de problemas Instrucciones de funcionamiento Instrucciones de seguridad Instrucciones de instalación Problema Causa posible Solución Las prendas están La tubería de desagüe está torcida • Enderece la tubería de desagüe y asegúrese de que demasiado mojadas o no se ha conectado correctamente la lavadora no está situada sobre la misma. Puede que la tubería de desagüe • Compruebe las tuberías de la vivienda. Puede que sea de la vivienda esté obstruida necesario llamar a un plomero. La manguera de drenaje está • Asegúrese de que haya un espacio de aire entre un sifón; la manguera de drenaje la manguera y el drenaje. fue introducida de manera demasiado profunda en el drenaje El filtro de la bomba de • Limpie el filtro de la bomba si la lavadora está equipada la lavadora podría estar obstruido con una puerta de acceso. La carga se encuentra • Redistribuya las prendas y realice un ciclo drain & spin desbalanceada (drenar y girar) o rinse & spin (enjuagar y girar).

• Aumente el tamaño de la carga si va a lavar una carga pequeña compuesta de elementos pesados y livianos. No hay suministro La tubería de desagüe está torcida • Enderece la tubería de desagüe y asegúrese de que eléctrico/la lavadora o no se ha conectado correctamente la lavadora no está situada sobre la misma. no está en funcionamiento Puede que la tubería de desagüe • Compruebe las tuberías de la vivienda. Puede que sea de la vivienda esté obstruida necesario llamar a un plomero. La manguera de drenaje se • Asegúrese de que haya un espacio de aire entre encuentra introducida de manera la manguera y el drenaje. demasiado profunda en el drenaje El filtro de la bomba de • Limpie el filtro de la bomba. la lavadora podría estar obstruido

• Limpie el filtro de la bomba si la lavadora está equipada con una puerta de acceso. La lavadora está desconectada • Asegúrese de que el cable esté enchufado de manera segura en un enchufe funcional. El suministro de agua está cerrado

Abra por completo las llaves de paso de agua fría y caliente. El interruptor/fusible • Compruebe los interruptores/fusibles de la vivienda. se ha quemado/saltado Cambie los fusibles o restablezca el interruptor. La lavadora debe tener una toma individual. Los controles no se han • Mantenga pulsado el botón START/PAUSE establecido correctamente (Iniciar/pausa) para iniciar el ciclo. Revisiones automáticas • La primera vez que se enchufa la lavadora, se efectúan del sistema las verificaciones automáticas. Podrían pasar hasta 20 segundos antes de que pueda utilizar su lavadora. Esto forma parte del funcionamiento normal. El agua no entra Revisiones automáticas • Después de pulsar START, la lavadora realiza varias en la lavadora del sistema revisiones del sistema. Habrá flujo de agua varios segundos o entra lentamente después de pulsar START

El suministro de agua está cerrado

Abra por completo las llaves de paso de agua fría y caliente. Los filtros de la válvula de agua • Cierre la llave de paso y quite las tuberías de conexión de están obstruidos agua de la parte trasera superior de la lavadora. Utilice un cepillo o un palillo de dientes para limpiar los filtros de la lavadora. Vuelva a conectar las tuberías y abra la llave de paso.73 Servicio al consumidor Consejos para la solución de problemas Instrucciones de funcionamiento Instrucciones de seguridad Instrucciones de instalación ge.com Problema Causa posible Solución Enganchones, agujeros, Lápices, bolígrafos, clavos, • Retire todos los elementos sueltos de los bolsillos. rotos, rasgaduras o tornillos u otros objetos dejados deterioro excesivo en los bolsillos Alfileres, broches, corchetes, • Abroche los corchetes, broches, botones y cremalleras. botones en punta, hebillas de cinturones, cremalleras y objetos puntiagudos olvidados en los bolsillos Arrugas Separación incorrecta • Evite mezclar prendas pesadas (como prendas de trabajo) con prendas delicadas (como blusas). Sobrecarga • Cargue la lavadora de manera que haya suficiente espacio para que las prendas se muevan libremente. Ciclo de lavado incorrecto • Combine la selección de ciclo con el tipo de tejido que va a lavar (especialmente para cargas de prendas de fácil cuidado). Lavado constante en agua • Lave las prendas en agua tibia o fría. demasiado caliente Prendas oscurecidas o No hay suficiente detergente • Utilice la cantidad adecuada de detergente. amarillentas No se utiliza detergente de • Utilice detergente de alta eficacia. alta eficacia Agua dura • Utilice agua lo más caliente posible para no dañar los tejidos.

• Utilice un acondicionador de agua como, por ejemplo, el de la marca Calgon o instale un ablandador de agua. El agua no está suficientemente • Asegúrese de que el calentador suministre agua a caliente 120°–140°F (48°–60°C). El detergente no se disuelve • Pruebe un detergente líquido. Tinte • Separe las prendas por colores. Si en la etiqueta de la prenda se indica Lavar por separado, puede ser indicio de tintes con poca fijación. Manchas de color Uso incorrecto del suavizante • Consulte el bote de suavizante para ver las instrucciones y siga las indicaciones de uso del distribuidor. Tinte • Separe las prendas blancas o de color claro de las prendas oscuras.

• Saque inmediatamente la carga de la lavadora. La temperatura del agua El suministro de agua no está • Asegúrese de que las tuberías están conectadas no está correcta conectado correctamente a las tomas correctas. El calentador de agua de • Asegúrese de que el calentador de agua de la vivienda la vivienda no se ha ajustado suministre agua a 120°–140°F (48°–60°C). correctamente Pequeña variación Esto es normal • Debido a las propiedades metálicas de la pintura utilizada del color metálico con este producto único, pueden ocurrir pequeñas variaciones de color debido ángulos de visualización y condiciones de iluminación.Servicio al consumidor Consejos para la solución de problemas Instrucciones de funcionamiento Instrucciones de seguridad Instrucciones de instalación

Período: Se sustituirá: Garantía de la lavadora GE. (Para clientes de Estados Unidos) Todos los servicios de garantía se ofrecen a través de nuestros centros de asistencia técnica o un técnico autorizado de Customer Care

. Para programar servicio de asistencia técnica, en línea, visite la página ge.com o llame al 800.GE.CARES (1.800.432.2737). Cuando llame para solicitar servicio, por favor tenga a mano el número de serie y el número de modelo. Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso residencial dentro des Estados Unidos. Si el producto está situado en un área que no dispone de servicio por parte de un proveedor de servicio autorizado de GE, podría tener que hacerse cargo de los costes de envío o bien podría solicitársele que lleve el producto a una centro de servicio de GE autorizado para realizar la reparación. En Alaska, la garantía excluye el costo de envío o las visitas de servicio a su casa. Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía da derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Prucurador (Attorney General) en su localidad. ■ Visitas de servicio a domicilio para mostrarle cómo utilizar el producto. ■ Instalación, envío o mantenimiento incorrectos.■ Fallas del producto por manipulación, uso incorrecto o distinto al destinado o previsto comercialmente. ■ Daños tras la entrega.■ Sustitución de los fusibles de la vivienda o restablecimiento de los interruptores. ■ Daños causados por accidentes, incendios, inundaciones o fenómenos naturales. ■ Daños emergentes o fortuitos causados por posibles defectos del electrodoméstico. ■ Producto no accesible para facilitar el servicio requerido. Exclusiones de la garantía (en Estados Unidos): Garante: General Electric Company. Louisville, KY 40225 Engrape el recibo aquí. Se necesita el comprobante con la fecha de compra original para que la garantía cubra los servicios. Un año Cualquier pieza de la lavadora que falle debido a un defecto en los materiales A partir de la fecha de o la fabricación. Durante este garantía limitada de un año, GE correrá además, sin cargo adquisición original alguno, con todos los gastos de mano de obra y reparación relacionados para sustituir la pieza defectuosa. EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo derecho es la reparación del producto, tal y como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías implícitas de comerciabilidad o adecuación para un fin determinado, están limitadas a un año o el período de tiempo más breve permitido por la ley.Servicio al consumidor. Página Web de GE Appliances ge.com ¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances, cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales de los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una reparación. Solicite una reparación ge.com El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación cuando le venga cualquier día del año! O llame al 800.GE.CARES (800.432.2737) durante horas normales de oficina. Real Life Design Studio (Estudio de diseño para la vida real) ge.com GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal, incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322). Garantías ampliadas ge.com Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su garantía está aún activa. Puede comprarla en línea en cualquier momento, o llamar al (800.626.2224) durante horas normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine. Piezas y accesorios ge.com Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono al 800.626.2002 durante horas normales de oficina. Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras. Póngase en contacto con nosotros ge.com Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra página Web indicando todos los detalles así como su número de teléfono o escríbanos a: General Manager, Customer Relations GE Appliances, Appliance Park Louisville, KY 40225 Registre su electrodoméstico ge.com ¡Registre su nuevo electrodoméstico en línea—cuando usted prefiera! El registrar su producto a tiempo le proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material de embalaje o recorte y use el formulario de este Manual del Propietario. 75Printed in China Consumer Support. GE Appliances Website In the U.S.: ge.com Have a question or need assistance with your appliance? Try the GE Appliances Website, any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals, order parts or even schedule service on-line. In Canada: www.geappliances.ca Schedule Service In the U.S.: ge.com Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your convenience any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours. In Canada, call 1.800.561.3344 Real Life Design Studio In the U.S.: ge.com GE supports the Universal Design concept—products, services and environments that can be used by people of all ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities and impairments. For details of GE’s Universal Design applications, including kitchen design ideas for people with disabilities, check out our Website today. For the hearing impaired, please call 800.TDD.GEAC (800.833.4322). In Canada, contact: Manager, Consumer Relations, Mabe Canada Inc. Suite 310, 1 Factory Lane Moncton, N.B. E1C 9M3 Extended Warranties In the U.S.: ge.com Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours. GE Consumer Home Services will still be there after your warranty expires. In Canada, call 1.888.261.2133 Parts and Accessories In the U.S.: ge.com Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes (VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at
