MANUAL DE USUARIO FS 20 WH CATA

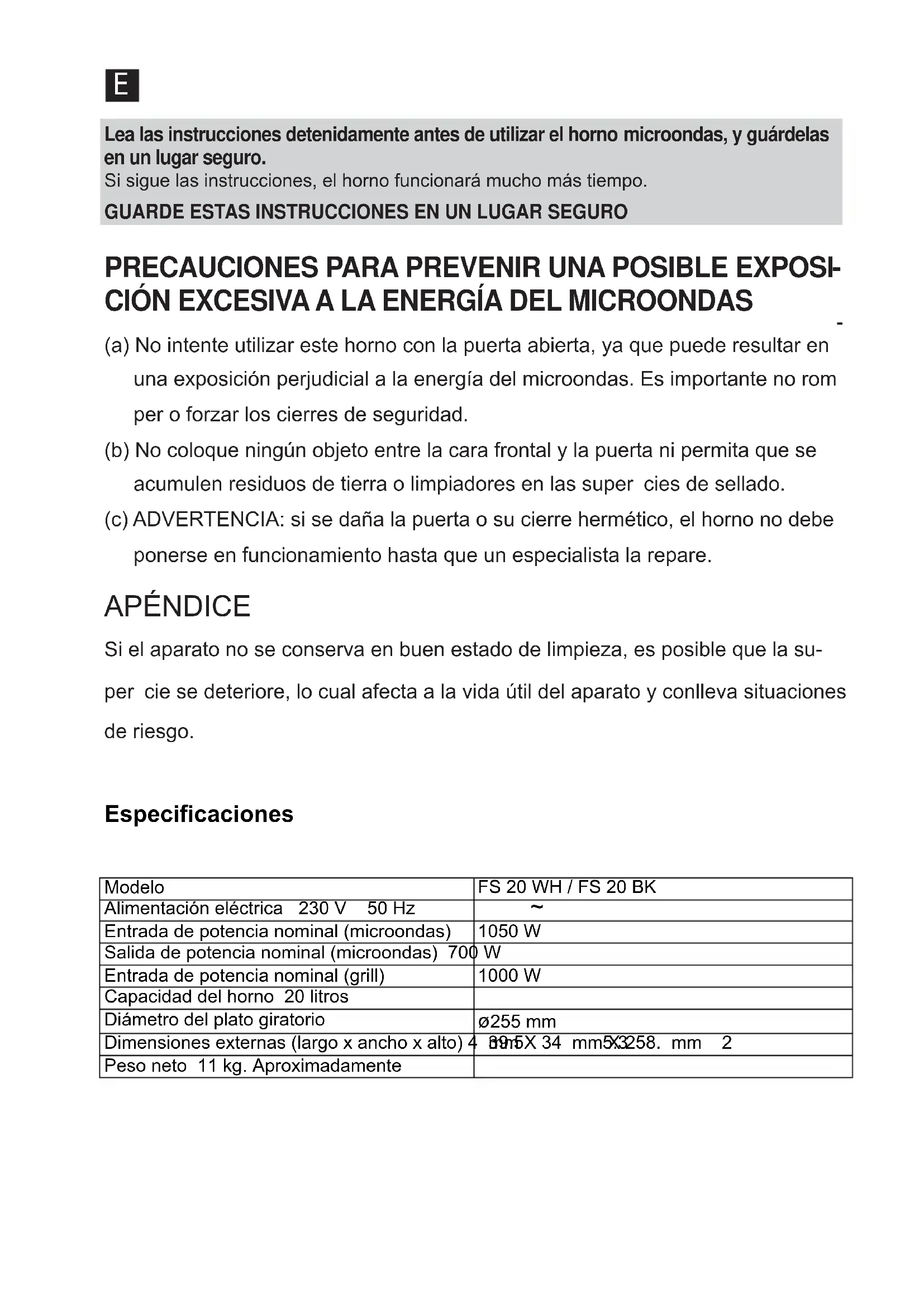

Especificaciones Modelo Alimentación eléctrica 230 V 50 Hz Entrada de potencia nominal (microondas) Salida de potencia nominal (microondas) 700 W Entrada de potencia nominal (grill) Capacidad del horno 20 litros Diámetro del plato giratorio 255 mm Dimensiones externas (largo x ancho x alto) 4 mm X 34 mm X 258. mm Peso neto 11 kg. Aproximadamente 1000 W 1050 W FS 20 WH / FS 20 BK

CIÓN EXCESIVA A LA ENERGÍA DEL MICROONDAS (a) No intente utilizar este horno con la puerta abierta, ya que puede resultar en una exposición perjudicial a la energía del microondas. Es importante no rom per o forzar los cierres de seguridad. (b) No coloque ningún objeto entre la cara frontal y la puerta ni permita que se acumulen residuos de tierra o limpiadores en las super cies de sellado. (c) ADVERTENCIA: si se daña la puerta o su cierre hermético, el horno no debe ponerse en funcionamiento hasta que un especialista la repare. APÉNDICE Si el aparato no se conserva en buen estado de limpieza, es posible que la su- per cie se deteriore, lo cual afecta a la vida útil del aparato y conlleva situaciones de riesgo. Lea las instrucciones detenidamente antes de utilizar el horno microondas, y guárdelas en un lugar seguro. Si sigue las instrucciones, el horno funcionará mucho más tiempo. GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGURO

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléc- trica, daños a personas o exposición excesiva a la energía de microondas al utilizar el aparato, siga las precauciones básicas, que incluyen:

1. Advertencia: los líquidos y otros alimentos no

deben calentarse en recipientes sellados ya que pueden explotar.

2. Advertencia: es peligroso retirar una cubierta

que protege ante la energía del microondas por parte de cualquier persona que no esté especí camente cuali cada.

3. Advertencia: sólo debe permitir que los niños

utilicen el aparato sin supervisión si se han proporcionado instrucciones adecuadas para que puedan utilizarlo con toda seguridad y si comprenden los peligros que conlleva un uso inapropiado del horno.

4. Advertencia: cuando el aparato funciona

en la modalidad combinada, los niños sólo deberían utilizar el horno bajo la supervisión de un adulto debido a las temperaturas que se generan. (Sólo en la serie con grill).

5. Utilice únicamente utensilios aptos para su

uso en hornos microondas.

6. El horno y los restos de comida deberían

PREVENIR UNA POSIBLE EXPOSICIÓN

8. Al calentar alimentos en recipientes de

plástico o papel, vigile el microondas por si éstos se prenden.

9. Si hay humo, apague o desenchufe el aparato

y mantenga la puerta cerrada para que se extingan las llamas si las hubiera.

10. No caliente los alimentos en exceso.

11. No utilice el interior del microondas como

almacén. No guarde alimentos como pan, galletas, etc. dentro del aparato.

12. Quite las tiras de precinto y las asas

metálicas de los recipientes/bolsas de papel o plástico antes de introducirlos en el microondas.

13. Instale o ubique este horno según las

instrucciones de instalación proporcionadas.

14. No deberían calentarse en hornos

microondas huevos con cáscara ni huevos duros, puesto que pueden explotar incluso tras nalizar el calentamiento en el microondas.

15. Utilice este aparato sólo para los usos que

se describen en este manual. No utilice productos químicos corrosivos o vapores. Este horno se ha diseñado especí camente para calentar. No está pensado para uso industrial o en laboratorios.

16. Con el n de evitar riesgos, si se daña

el cable de suministro, éste debe ser reemplazado por el fabricante, un agente de servicio o personal cuali cado.

17. No guarde o utilice este aparato en el

18. No utilice el horno cerca del agua, en lugares

con humedad o cerca de piscinas.

19. La temperatura de las super cies accesibles

puede incrementar cuando el aparato está en funcionamiento. Mantenga el cable lejos de super cies calientes, y no cubra nada de lo que se introduce en el microondas.

20. No deje que el cable cuelgue del borde de la

21. Si no se mantiene el horno limpio, es posible

que se deteriore su super cie; hecho que afectaría negativamente a la vida del aparato y podría generar una situación peligrosa.

22. Debe agitarse el contenido de biberones y

tarros de comida para bebés y comprobarse la temperatura antes de consumirlos para evitar quemaduras.

23. El calentamiento de bebidas en el

microondas puede provocar una ebullición retardada, por lo que se debe ser cuidadoso a la hora de manejar el recipiente.

24. El aparato no está pensado para que lo

utilicen personas (incluidos niños) con discapacidades mentales, sensoriales o físicas, o bien con la falta de experiencia y conocimiento necesarios, a menos que la persona responsable de su seguridad le supervise o enseñe cómo funciona el aparato.

25. No permita que los niños jueguen con el

26. El horno microondas no debe colocarse en

un armario a menos que se haya probado su funcionamiento en un armario.27. Este electrodoméstico no está diseñado para que funcione por medio de un temporizador externo o un sistema de control remoto independiente.

28. Es posible que la puerta o la superficie externa se calienten cuando el aparato está en

29. La superficie trasera del aparato debe colocarse contra la pared.

Para reducir el riesgo de lesiones a personas con la puesta a tierra PELIGRO Riesgo de descarga eléctrica Tocar algunos componentes internos puede ocasionar lesiones graves o incluso la muerte. No desmonte este electrodoméstico. El aparato debe estar conectado a tierra. En el caso de que se produzca algún cortocircuito eléctrico, la toma a tierra reduce el riesgo de descarga eléctrica ya que proporciona un cable de escape para la corriente eléctrica. Este aparato está equipado con un cable que tiene una toma de tierra con un enchufe. Esta toma de corriente debe enchufarse a una salida que debe estar correctamente instalada y conectada a tierra. ADVERTENCIA Riesgo de descarga eléctrica El uso inapropiado de la toma a tierra puede provocar una descarga eléc- trica. No enchufe el aparato a una salida hasta que esté correctamente instalado y conectado a tierra. Consulte con un electricista cualificado o un técnico de servicio si no entiende las instrucciones de conexión a tierra o si tiene alguna duda sobre cómo se conecta el aparato correctamente. Si fuera necesario utilizar un alargo, utilice uno de 3 alambres. LIMPIEZA Asegúrese de desenchufar elaparato de la corriente.

1. Limpie el interior del horno con un

paño ligeramente húmedo.

2. Limpie los accesorios de forma

habitual, en agua con jabón.

3. El marco y sellado de la puerta, así

como las partes contiguas, deben limpiarse cuidadosamente, si se ensucian, con un paño húmedo.

1. Se suministra un cable de corriente corto para

reducir el riesgo de enredarse en un cable más largo o tropezar con él.

2. Si se utiliza un conjunto de cables largos o un

1) La capacidad eléctrica nominal que indica el

conjunto de cables o el alargador debería ser al menos la misma que la del aparato.

2) El alargador debe ser un cable de 3 alambres de

3) El cable largo debería colocarse de forma que no

caiga por la encimera o la mesa, de modo que un niño no pueda tirar de él o tropezarse con él de forma accidental. Enchufe con dos clavijas redondasUTENSILIOS Lea las instrucciones de “Materiales que puede utilizar en el horno microondas o que debe evitar introducir en él”. Hay algunos utensilios no metálicos cuyo uso en el micro- ondas no es seguro. En caso de duda, puede realizar una prueba con el utensilio en cuestión siguiendo el procedi- miento que se describe a continuación. Prueba de utensilio:

1. Llene un recipiente que se pueda introducir en el

microondas con 1 vaso de agua fría (250 ml) y el utensilio en cuestión.

2. Caliéntelo a la máxima potencia durante 1 minuto.

3. Con mucho cuidado, toque el utensilio. Si éste

está caliente, no lo utilice para cocinar con el microondas.

4. No supere 1 minuto de cocción.

ADVERTENCIA Riesgo de daños Resulta peligroso que personas no cuali cadas realicen cualquier tipo de servicio o reparación que requiera retirar una tapa que proteja de la exposición a la energía del microondas. Materiales que se pueden utilizar en el horno microondas Utensilios ObservacionesPapel de aluminioSolamente para protección. Pueden utilizarse trozos pequeños y lisos para cubrir porciones delgadas de carne de vacuno o de ave y evitar que se calienten en exceso. Si el papel está demasiado cerca de las paredes del microondas, es posible que salten chispas. Éste debe estar como mínimo a 2,5 cm de distancia de las paredes del aparato. Rustidera Siga las instrucciones del fabricante. La parte inferior de la rustidera debe encontrarse al menos 5 mm por encima del plato giratorio. Un uso incorrecto puede hacer que el plato giratorio se rompa. Vajilla Uso sólo apto para microondas. Siga las instrucciones del fabricante. No utilice platos rotos o desconchados. Tarros de cristal Retire siempre la tapa. Utilícelos sólo para calentar alimentos hasta que estén templa-dos. La mayoría de tarros de cristal no son resistentes a altas temperaturas y pueden romperse.Cristalería Use sólo cristalería resistente al calor del horno. Asegúrese de que no tenga adornos metálicos. No utilice platos rotos o desconchados.Bolsas para cocinar en el hornoSiga las instrucciones del fabricante. No las cierre con tiras metálicas. Realice algunas perforaciones para permitir que salga el vapor.Platos y vasos de plásticoUtilícelos únicamente en calentamiento y cocción breves. No desatienda el horno mien-tras esté en funcionamiento.Papel de cocina Utilícelo para cubrir alimentos cuando se vuelven a calentar y para absorber la grasa. Úselo sólo en cocciones breves y supervíselo siempre.Papel manteca Utilícelo como protección para evitar salpicaduras o como envoltura para cocinar al vapor. Plástico Uso sólo apto para microondas. Siga las instrucciones del fabricante. Debe llevar la etiqueta “Microwave Safe” (apto para microondas). Algunos recipientes de plástico se ablandan cuando los alimentos de su interior se calientan. Las “bolsas para hervir” y las bolsas de plástico totalmente cerradas deben rasgarse, agujerearse o pincharse como se indique en el envoltorio.Film transparenteUso sólo apto para microondas. Utilícelo para cubrir alimentos mientras se cocinan y para retener la humedad. No permita que el lm transparente toque los alimentos. Termómetros Utilice sólo los aptos para microondas (termómetros para carnes y dulces). Papel encerado Utilícelo como protección para evitar salpicaduras y retener la humedad.Materiales que no se pueden utilizar en el horno microondas Utensilios Observaciones Bandeja de aluminio Es posible que haga saltar chispas. Traslade los alimentos a una bandeja segura para microondas. Cartón para comida con asa metálica Es posible que haga saltar chispas. Traslade los alimentos a una bandeja segura para microondas. Utensilios metálicos o con adornos metálicos El metal protege la comida de la energía del microondas. Los adornos metálicos pueden hacer que salten chispas. Tiras de precinto metálicas Es posible que hagan saltar chispas y que éstas se incendien en el horno. Bolsas de papel Es posible que se incendien en el horno. Espuma plástica La espuma plástica puede fundirse o contaminar el líquido que contiene al exponerla a altas temperaturas. Madera La madera se secará al utilizarla en el horno microondas; además es posible que se rompa o agriete.

PREPARACIÓN DEL HORNO

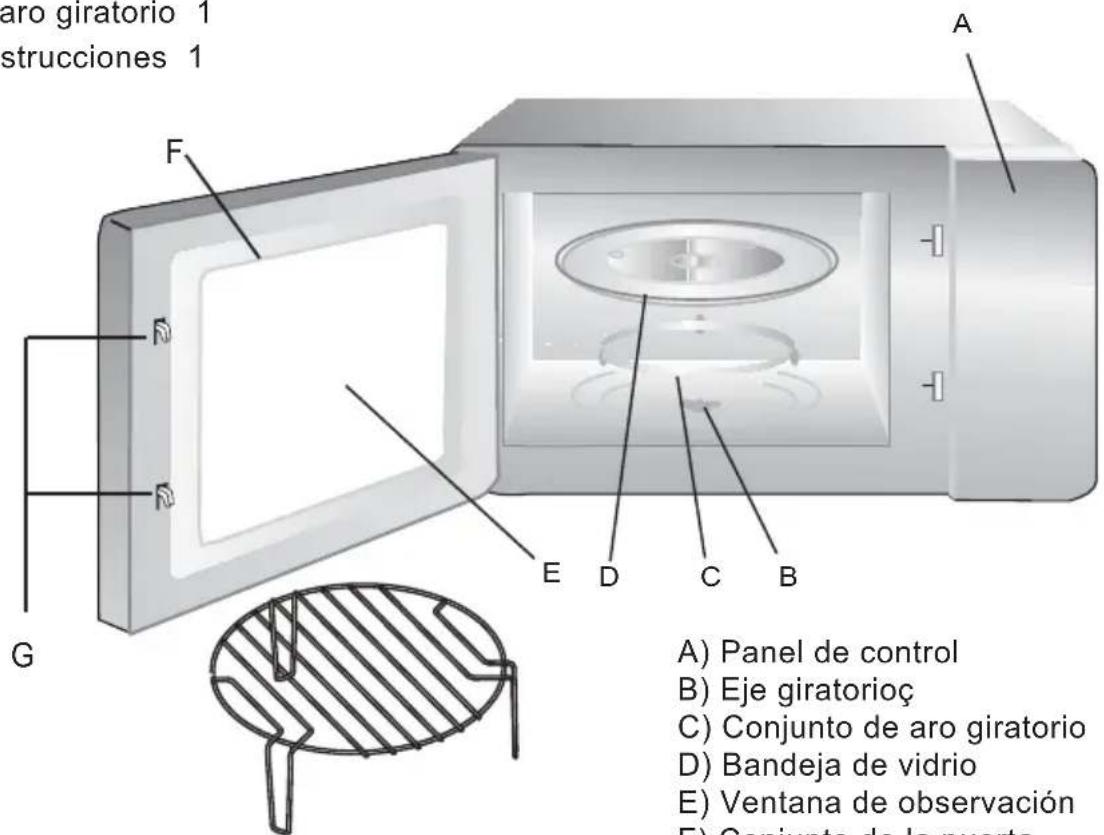

Nombres de las piezas y accesorios del horno Retire el horno y todos los materiales del embalaje y del interior del aparato.El horno se entrega con los accesorios siguientes: Bandeja de vidrio 1 Conjunto de aro giratorio 1 Manual de instrucciones 1

A) Panel de control B) Eje giratorioç C) Conjunto de aro giratorio D) Bandeja de vidrio E) Ventana de observación F) Conjunto de la puerta G) Sistema de bloqueo de seguridad Rejilla (sólo para los productos con grill)INSTALACIÓN DEL PLATO GIRATORIO Cubo central (cara de abajo) Bandeja de vidrio Eje giratorio Conjunto del aro giratorio a. No ponga nunca la bandeja de vidrio boca abajo. La bandeja de vidrio debe poder moverse siempre. b. Para la cocción deben usarse siempre la bandeja de vidrio y el conjunto del aro giratorio c. Todos los alimentos y sus recipientes deben ponerse siempre sobre la bandeja de vidrio para la cocción. d. Si la bandeja de vidrio o el conjunto del aro giratorio se rompen o agrietan, póngase en contacto con el centro de servicio autorizado más cercano. Instalación en la encimera Retire todo el material de embalaje y los accesorios. Revise el horno en busca de daños, como puerta con abolladuras o rota. No instale el horno si está dañado. Carcasa: retire la película de protección de la superficie de la carcasa

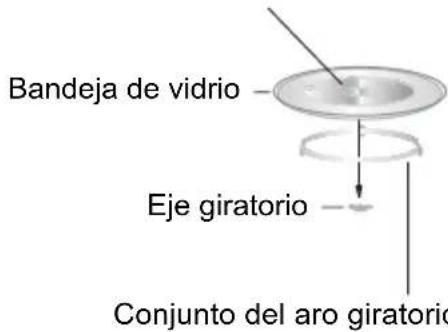

No retire la tapa de color marrón claro de mica fijada en la cavidad del horno para proteger el magnetrón Instalación

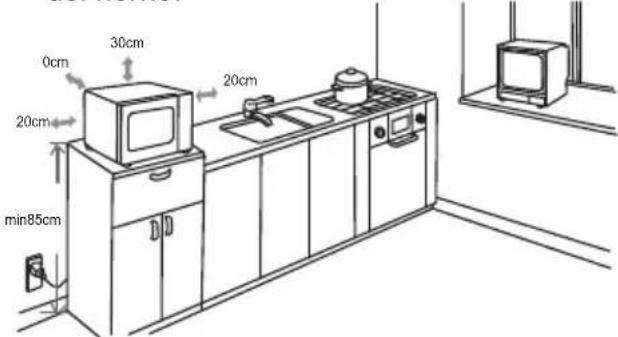

Escoja una superficie nivelada que tenga espacio suficiente para los venteos de entrada y/o salida. Se requiere un espacio mínimo de 20cm (7,9pulgadas) entre el horno y la pared adyacente. (1) Deje un espacio mínimo de 30 cm (12 pulgadas) por encima del horno. (2) No quite las patas de la parte de abajo del horno. (3) El bloqueo de las aberturas de entrada y/o salida pueden dañar el horno. (4) Coloque el horno tan lejos como sea posible de radios y televisores. El funcionamiento del horno microondas puede causar interferencias en la recepción de las emisiones de radio o TV.

Enchufe el horno en una toma doméstica convencional. Asegúrese de que la tensión y la frecuencia es la misma que la tensión y frecuencia indicada en la etiqueta del aparato. ADVERTENCIA: No instale el horno sobre una placa de cocina u otro electrodoméstico que produzca calor. Si se instala cerca o sobre una fuente de calor, el horno podría dañarse invalidando así su garantía. La superficie accesible puede estar caliente durante el funcionamiento 20cm 30cm 20cm min85cm 0cmFUNCIONAMIENTO Este horno microondas utiliza un moderno control electrónico para ajustar los parámetros de cocción y satisfacer mejor sus necesidades al cocinar.

Al conectar el horno a la red de alimentación en la pantalla se mostrará "0:00” y oirá un pitido.

1) Pulse el botón " ", la cifra de las horas comenzará a parpadear;

2) Gire el mando " " para ajustar la cifra de las horas; la hora introducida debe estar

comprendida entre 0 y 23.

3) Pulse el botón " ", la cifra de los minutos comenzará a parpadear;

4) Gire el mando " " para ajustar la cifra de los minutos; la cifra introducida debe estar

comprendida entre 0 y 59.

5) Pulse el botón " " para finalizar el ajuste del reloj. El indicador ":" comenzará a

parpadear. Nota: 1) Si no se ajusta el reloj, el horno no funcionará cuando se conecte a la red de alimentación.

2) Si durante el proceso de ajustar el reloj, pulsa el botón " ", el horno

volverá automáticamente al estado que tenía anteriormente.

2. Cocción de alimentos en el horno microondas

1) Pulse una vez el botón " ” en la pantalla se mostrará "P100”.

2) Pulse el botón " " varias veces o gire el mando " " para seleccionar la

potencia de microondas entre el 100% y el 10%. Se mostrarán sucesivamente las indicaciones "P100", "P80", "P50", "P30" y "P10".

3) Pulse el botón " " para confirmar la selección.

4) Gire el mando " " para ajustar el tiempo de cocción. (El tiempo de cocción debe estar

comprendido entre 0:05 y 95:00).

5) Pulse el botón " " para comenzar a cocinar.

Tabla de potencias de microondas Potencia de microondas 100% 80% 50% 30% 10% Indicación en la pantalla P100 P80 P50 P30 P10 STOP

1) Pulse una vez el botón " ” en la pantalla se mostrará "P100”.

2) Pulse el botón " " varias veces o gire el mando " " para seleccionar la

función de cocinado a rill.

3) Cuando en la pantalla aparezca “G”, pulse el botón " " para

confirmar la selección.

4) Gire el mando " " para ajustar el tiempo de cocción. (El tiempo de cocción debe estar

comprendido entre 0:05 y 95:00).

5) Pulse el botón " " para comenzar a cocinar.

Nota: Cuando haya pasado la mitad del tiempo seleccionado para el grill, el horno parará y pitará dos veces, esto es normal. Entonces puede pulsar el botón " " para que continúe la cocción. Pero para conseguir un mejor efecto de asado, debe dar la vuelta al alimento, cerrar la puerta y luego pulsar el botón " " para continuar la cocción. Si no se horno seguirá funcionando.

1) Pulse una vez el botón " ” en la pantalla se mostrará "P100”.

2) Pulse el botón " " varias veces o gire el mando " " para seleccionar la

función de cocinado mixto. Deje de girarlo cuando en la pantalla aparezca “C-1” (55% potencia de horno+45% potencia del grill), “C-2”(36% potencia de horno+64% potencia del grill). 3)Pulse el botón " " para confirmar la selección.

4) Gire el mando " " para ajustar el tiempo de cocción. (El tiempo de cocción debe estar

comprendido entre 0:05 y 95:00).

5) Pulse el botón " " para comenzar a cocinar.

5. Descongelación por peso

1) Pulse una vez el botón " ", en la pantalla se mostrará

2) Gire el mando " " para seleccionar el peso del alimento. El intervalo de pesos va de 100 a

3) Pulse el botón " " para comenzar la descongelación.

6. Descongelación por tiempo

1) Pulse dos veces el botón " ", en la pantalla se

2) Gire el mando " " para seleccionar el tiempo de cocción. El tiempo máximo de cocinado es

3) Pulse el botón " " para comenzar la descongelación.

realiza esta operación, el

OK7. Cocción a varios niveles Es posible seleccionar como máximo dos niveles. Si uno de los niveles es descongelación, debe ponerse en primer lugar. Sonará un pitido después de cada nivel y comenzará entonces el nivel siguiente. Nota: No se puede seleccionar un menú automático para uno de los niveles. Ejemplo: Suponga que desea descongelar los alimentos durante cinco minutos y luego cocinarlos con una potencia de microondas del 80% durante siete minutos. Los pasos a dar serán los siguientes:

1) Pulse dos veces el botón " ", en la pantalla se

2) Gire el mando " " para ajustar el tiempo de descongelación a 5 minutos;

3) Pulse una vez el botón " ".

4) Gire el mando " " para seleccionar la potencia de microondas del 80% hasta que aparezca

en la pantalla "P80";

5) Pulse el botón " " para confirmar la selección.

6) Gire el mando " " para ajustar el tiempo de cocción a 7 minutos;

7) Pulse el botón " " para comenzar a cocinar.

8. Pre- programar el microondas

1) Ponga en hora el reloj (consulte las instrucciones de configuración)

2) Introduzca el programa de cocción. Es posible seleccionar como máximo dos niveles. La

descongelación no se debe incluir en la función predeterminada. Ejemplo: Suponga que desea cocinar con una potencia de microondas del 80% durante 7 minutos a. Pulse una vez el botón " ". b. Gire el mando " " para seleccionar la potencia de microondas del 80% hasta que aparezca en la pantalla "P80"; c. Pulse el botón " " para confirmar la selección. d. Gire el mando " " para ajustar el tiempo de cocción a 7 minutos; Después de los pasos anteriores, no pulse el botón " ". Haga entonces lo siguiente:

3) Pulse el botón " ". Comenzará a parpadear la cifra de las horas.

4) Gire el mando " " para ajustar la cifra de las horas; la hora introducida debe estar

comprendida entre 0 y 23.

5) Pulse el botón " ", con lo cual la cifra de los minutos comenzará a

6) Gire el mando " " para ajustar la cifra de los minutos; la cifra introducida debe estar

comprendida entre 0 y 59.

7) Pulse el botón " " para terminar el ajuste. El indicador ":" se

encenderá, sonarán dos pitidos cuando llegue la hora y entonces comenzará automáticamente la cocción. Nota: el reloj ha de configurarse antes de la función preestablecida, en caso contrario, ésta última no podrá funcionar.

1) En estado de espera, pulse el botón " " para cocinar a un nivel de potencia del 100%

durante 30 segundos. Cada pulsación del mismo botón aumentará el tiempo en 30 segundos. El tiempo máximo de cocción es de 95 minutos.

2) Durante los procesos de microondas, grill, cocinado mixto y descongelación por tiempo,

pulse el botón " " para aumentar el tiempo de cocción.

3) En los estados de menú automático y descongelación por peso, el tiempo de cocción no se

puede aumentar pulsando el botón " "

4) En el estado de espera, gire el mando " " hacia la izquierda para seleccionar directamente el

tiempo de cocción. Después de seleccionar el tiempo, pulse el botón "

10. Función de consulta

1) En modo de cocción por microondas, pulse el botón " " se mostrará

la potencia actual durante 2 o 3 segundos.

2) En el modo predefinido, la pulsación del botón " " hace que se muestre el

tiempo que queda para que comience la cocción. La hora predeterminada parpadeará durante 2 o 3 segundos y luego volverá a mostrarse en la pantalla la hora del reloj.

3) Durante modo de cocción, la pulsación del botón " " hace que se muestre la

hora actual. Se mostrará durante dos o tres segundos.

11. Bloqueo de seguridad para niños

Bloqueo: En estado de espera, pulse el botón " " durante 3 segundos; se oirá un pitido largo que indica que se ha pasado al estado de bloqueo para niños y se encenderá el indicador de bloqueo en la pantalla. Desbloqueo: En estado de bloqueo, pulse el botón " " durante 3 segundos; largo que indica que se ha terminado el estado de bloqueo.

1) En estado de espera, gire el mando " " hacia la derecha para seleccionar uno de los menús

2) Pulse el botón " " para confirmar la selección del menú.

3) Gire el mando " " para seleccionar el peso del alimento.

4) Pulse el botón " " para comenzar a cocinar.

5) Al terminar la cocción, sonarán cinco pitidos.

para comenzar a cocinar. La potencia de microondas será del 100% se oirá un pitido

OKMenú automático CALENTAR VERDURA PESCADO CARNE 50 (con 450 g de agua) PASTA 100 (con 800 g de agua) PATATAS PIZZA SOPA

(1) Sonará un pitido al girar el mando al principio; (2) Es necesario pulsar el botón " " si se abre puerta durante la cocción para que ésta continúe; (3) Después de establecer el programa de cocción, no se puede pulsar el botón " se cancelará el ajuste. (4) Si se pulsa un botón correctamente sonará un pitido y si se pulsa incorrectamente no sonará. (5) Sonarán cinco pitidos para indicar que la cocción ha terminado.

antes de que transcurra 1 minuto. Si se pulsa, se mostrará la hora actual y

televisión pueden verse interferidas cuando

los pequeños electrodomésticos, como batidoras, aspiradoras y ventiladores.

luz del horno puede atenuarse.

cocinar, puede salir vapor

éste sale por los venteos. Pero algo puede quedarse acumulado en un lugar más fresco como la puerta del horno. Es normal.

enciende accidentalmente sin alimentos dentro.

tiempo. Sin embargo, debe evitarse. Problema Causa Posible Remedio (1)

está bien enchufado Desenchúfelo. Vuélvalo

enciende (3) Problema con

alimentación eléctrica Pruebe

alimentación eléctrica con otros electrodomésticos.

calienta (4) La puerta no está bien cerrada Cierre bien la puerta.

plato giratorio hace ruido cuando funciona

fondo del horno están sucios Consulte “Mantenimiento del horno” para limpiar las partes sucias. Según

tratarse por separado. Si,

futuro, necesita desprenderse

los residuos domésticos, envíelo

entre 0:05 e 95:00).

entre 0:05 e 95:00).

entre 0:05 e 95:00).

microondas" para efectuar a limpeza
