DO7316M - Calefacción DOMO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Radiador eléctrico mural con toallero
Marca	DOMO
Modelo	DO7316M
Dimensiones (con toallero)	60 cm (ancho) x 80 cm (alto) x 22 cm (fondo)
Peso aproximado	8 kg
Tensión de alimentación	230 V ~ 50 Hz
Corriente máxima	13 A
Funciones de calefacción	Confort, Eco, Antihielo
Termostato	Ajustable (rueda)
Toallero integrado	Sí (2 brazos, desmontable)
Instalación	Fijación mural (kit incluido)
Uso recomendado	Interior, salas de estar y baño (volumen 3)
Distancia de seguridad (delante)	1 metro mínimo
Protección	Apagado automático en caso de sobrecalentamiento
Tipo de enchufe	Enchufe con toma de tierra obligatorio
Limpieza	Aspiradora y paño húmedo (no abrasivo)
Garantía	2 años

Preguntas frecuentes - DO7316M DOMO

¿Cómo instalar el radiador DO7316M ?

Perfore dos agujeros en la pared a una distancia de 13,8 cm entre sí, a 150 cm del suelo. Inserte los tacos, atornille la fijación superior, cuelgue el radiador, marque los agujeros inferiores, luego fije el soporte inferior. El radiador debe estar al menos a 60 cm de la ducha o la bañera.

¿Cuáles son los modos de calefacción disponibles ?

Tres modos: Confort (temperatura ajustada), Eco (4°C por debajo del ajuste para ahorrar energía) y Antihielo (mantiene por encima de 0°C para proteger las tuberías).

¿Cómo ajustar el termostato ?

Gire la rueda del termostato en sentido horario para aumentar la temperatura, antihorario para bajarla. El aparato deja de calentar cuando la temperatura ambiente alcanza el ajuste y se vuelve a encender cuando desciende 3°C por debajo.

¿Puedo usar este radiador en mi baño ?

Sí, está diseñado para baños (volumen 3). Asegúrese de fijarlo al menos a 60 cm de la bañera o ducha y de que los controles no sean accesibles desde el agua.

¿Cómo limpiar el radiador ?

Apague y desenchufe el aparato, déjelo enfriar. Use una aspiradora para la rejilla metálica, luego un paño seco o ligeramente húmedo (no mojado) para las superficies. No use detergentes agresivos.

¿Qué hacer si el radiador no calienta ?

Verifique: alimentación eléctrica, fusible, enchufe bien insertado, aparato encendido, temperatura ambiente inferior al ajuste, y que ningún objeto cubra el aparato. Si nada funciona, contacte con un servicio cualificado.

¿Cuál es la distancia de seguridad que se debe respetar ?

Mantenga los materiales inflamables (cortinas, etc.) al menos a 1 metro de la parte frontal y aléjelos de los lados y la parte trasera. No coloque el aparato debajo de un enchufe.

¿El toallero es desmontable ?

Sí, los dos brazos se atornillan al aparato y se pueden quitar si se desea. Use los tornillos provistos para fijarlos o quitarlos.

¿El radiador tiene garantía ?

Sí, se ofrece una garantía de 2 años contra defectos de fabricación y materiales. No cubre daños por uso inadecuado ni piezas de desgaste. Conserve la tarjeta de garantía.

¿Puedo usar un alargador ?

No se recomienda el uso de un alargador. Si es indispensable, use un cable de al menos 1 mm² de sección y que soporte al menos 13 A. No coloque el alargador debajo de una alfombra.

MANUAL DE USUARIO DO7316M DOMO

MANUAL DE INSTRUCCIONES

NAVOD KPOUZITI

MICAYERWARMING MET HANDDOEKENREK

CHAUFFAGE MICA AVEC PORTE-SERVIETTES

MICA-HEIZELEMENT MIT HANDTUCHHALTER

Este aparatoiene un terme de garantia de 2 anos, desde la Fecha de la compra.

Durante el periodo de garantía, el suministrador asumirá la entera responsabilidad en cuando a defectos debidos a errors de material o de fabricación.

En caso de tales defectos, el aparato sera reemplazado o reparado, cuando seanecessary. La garantia perdara su vigencia en caso de defectos causados por mal uso, no cumplimiento del manual de instrucciones o intervencion por una tercera persona. La garantia solo se aplica si la tarjeta de garantia ha sido estampillada y firmada por el commerciente en el momento de la compra. La garantia no cubre piezas expuestos al desgaste.

ZÁRUKA

El símbolo en el producto o el embalaje indica que este producto no pueda ser tratado como residuo domésico. Los residuos de aparatos tienen que ser depositados en un punto de recogida destinado al reciclaje de aparatos electricos y electrónicos. Eliminando este producto deforma correcta, se puedaatarlasconsequencias negativasposibles para el hombre y el medio ambiente en caso de un tratimiento

de residuos Incorrecto. Si desea Obtener más información sobre el reciclaje de este producto, pánganse en contacto con la-oficina municipal, laEmpresa o el servicios de recogida de residuos domesticos correspondiente o con el establishimiento sobre ha adquirido el producto.

El material de embalaje es reciclable. Trate el embalaje de manera ecologica.

INFORMACE O RECYKLACI ODPADU

Cuando el cordón eletrico está dañado, tiene que ser reemplazado por el fabricante, el servicios posventa o una personasimilarmente calificada, para evitar accidentes.

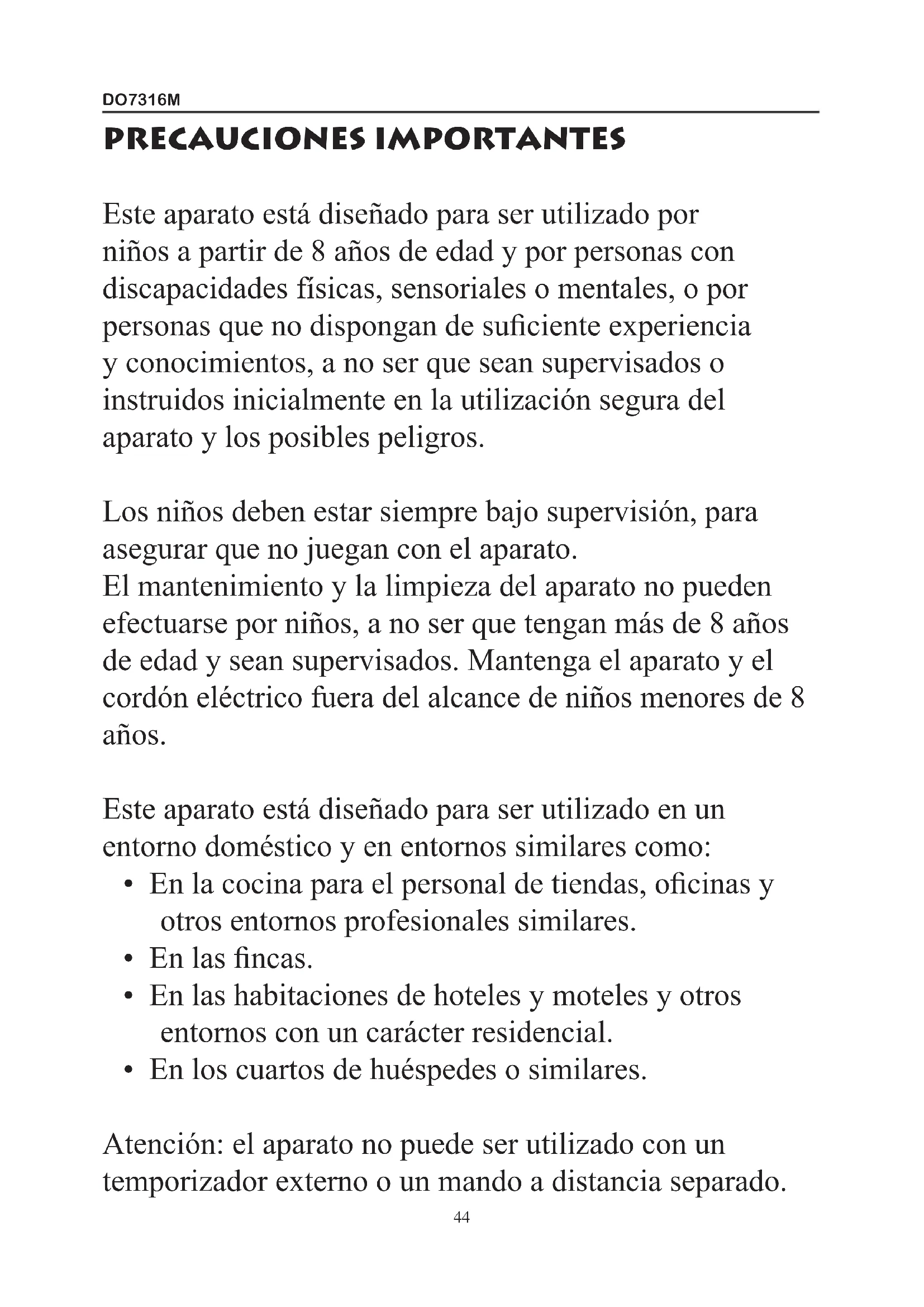

Este aparato está Diseñado para ser utilisé por niños a partir de 8 años de edad y por personas con descapacidades fisicas, sensoriales o mentales, o por personas que no dispongan de suficiente experiencia y conocimientos, a no ser que Sean supervisados o instruidos inicialement en la realización segura del aparato y los posibles peligros.

Los niños deben estar siempre bajo supervisión, para asegurar que no playan con el aparato.

El mantenimiento y la limpieza del aparato no pueda efectuarse por niños, a no ser que tengan más de 8 años deidad y Sean supervisados. Mantenga el aparato y el cordón electrico fuera del alcance de niños menos de 8 años.

Este aparato está Diseñado para ser utilisé en un entorno domésico y en enternos similares como:

• En la comida para el personal de tiendas,.Ofecinas yotiros entornos profesionales similares.
  Enlasfincas.
• En las habitaciones de hoteles y moteles y otros enternos con un parácer residencial.
• En los cuartos de huéspedes o similares.

Atencion: el aparato no pueda ser utilisé con un temporizador externo o un mando a distanciaSeparated.

El aparato pueda calentarse durante el uso.

Mantenga el cable来电ico lejos de las piezas calientes y no cubra el aparato.

• No haga modificaciones en el aparato.
• No utilise el radiador en el exterior de la casa.
• Este radiador está Diseñado para uso en baños, lavaderos o recintaos similares en interiores. No coloque nunca el radiador en un lugar donde pueda caer en una bañera o en otros depósitos de agua.
• No utilise el radiador en el entorno inmediato de un bajo, ducha o piscina.
• No Coloque objetos o sustancias químicas inflamables cerca del radiador.
• El radiador no debe estar colocado directamente bajo de una toma de corriente.
• No utilizes el radiador en habitacionesPICAES en las que haya personas que no pueda salir de la habitación, a no ser que estén bajo vigilancia constante.
• No cubra el radiador, para evaporar el sobrecalentamento y el riesgo de incendio.
• No toque las superficies calientes del radiador cuando está funciona. Se pueda quemar.

• Use el asa al mover el radiador. Mantenga los materiales inflamables como cortinas, etc. al menos a 1 metro de distancia de la parte frontal del radiador y manténgalos alejados de los costados y la parte trasera.

• Mantenga los objetivos extraños fuera de las aberturas del radiador, ya que pueda provocar descargas electricas, fuego o lesiones.

• Quite siècle el enchufe de la toma de corriente cuando el aparato no se está usingo.
• Use el aparato sólo si está bien conectado a tierra.
• No utilise nunca un cable o enchufe dañado. Si el cable está dañado,Debe ser reemplazado por el fabricante, el vendedor o una personaequalida para evapor riesgos.
• El uso de un cable de extension no es recomendable, ya que thiso pueda causar recalentimiento e incendidio. Si se debe utiliser un cable de extension debe tener un hilo conductor de al menos 1 mm de diametro y de no menos de 13 Amperios.
• No cubra el cable con moquetas, alfombras, mantas, u otros materiales similares. Ponga el cable en un lugarApartado del paso de las personas para que no pueda provocar tropezones.
• Use este radiador solo como se describe en este manual. Si el aparato se usa paraOthers fines possible caasar incendios,descargas electricas o lesiones.
• Las reparaciones y el mantenimiento del radiador sólo los deben realizar personas y servicios cualeslicados.
• Las;bolsas deplastico no sonjuguetes.Mantengalas fuera del alcance de bebés y niños, ya que representan un riesgo de asfixia yotherspeligros.
• Si usted está fuera por una hora, no olvide reducir el ajuste de temperatura.

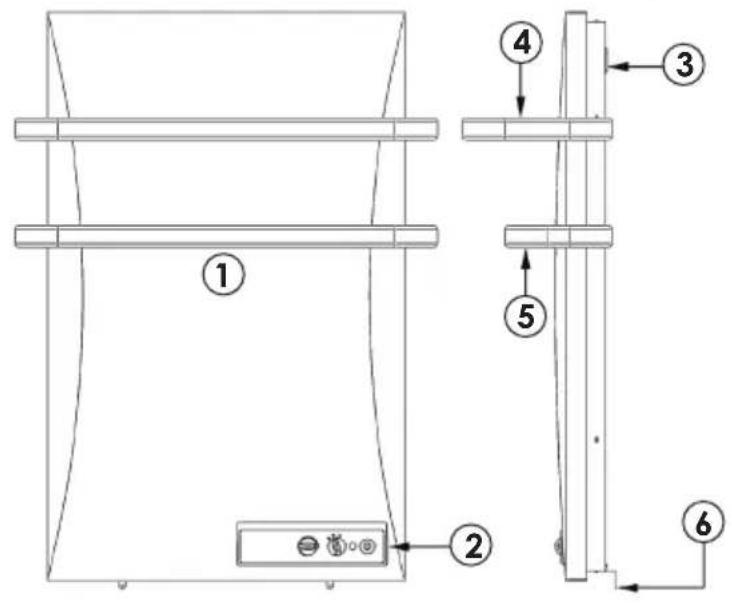

PIEZAS

Aparato

1. Frontal con rejilla
2. Panel de mandos
3. Soporte superior para paredes
4. Riel superior del toallero
5. Riel inferior del toallero
6. Soporte inferior para paredes

Dimensiones: 60cm× 80cm× 22cm (con rieles)

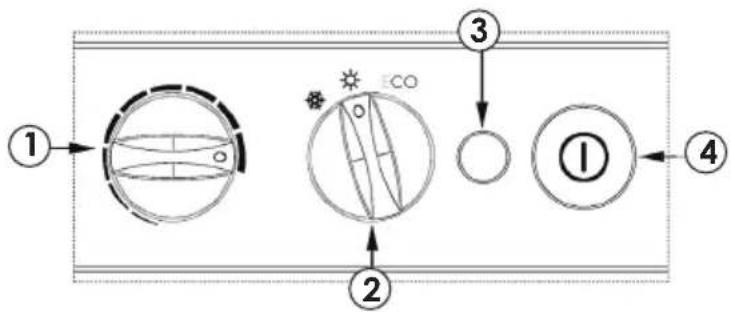

Panel de mandos

1. Botón del termostato
2. Botón de sistemas
3. Luz indicadora de encendido/ apagado
4. Interruptor de encendido/apagado

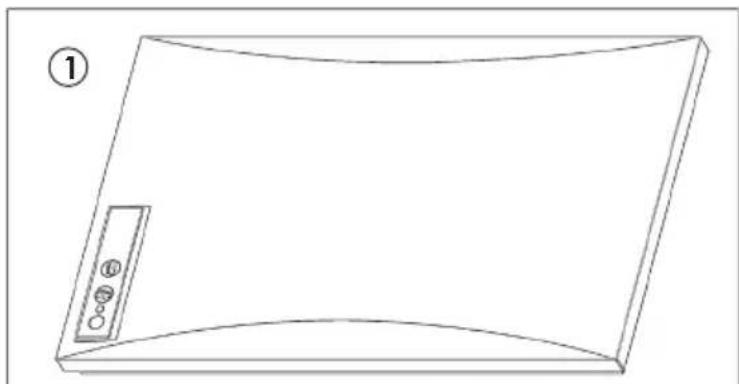

Kit de instalación

1. Radiador
2. Riel superior del toallero
3. Riel inferior del toallero
4. Soporte superior para paredes
5. Tacos (4x)
6. Tornillos para montaje en paredes (4x)
7. Tornillos para los toalleros (4x)

INSTALACION

• Retire con cuidado todos los componentes del embalaje, y retire todos los materiales de embalaje de los elementos (bolsas de plástico, espuma...).

Compruebe si se ha dñado durante el transporte. Si hay algo dañado o si falta alcán elemento, póngase en contacto con su distribuidor. Conserve la caja original para guardar el radiador cuando no se usa.

• Asegürese de que el radiador está apagado antes de insertar el enchufe en la toma de corriente.

Nota: el enchufe debe estar conectado a tierra.

• Use el asa de la parte trasera para mover el radiador.
• Mantenga los materiales inflamables como cortinas por lo menos a 1 metro de la parte frontal del radiador y manténgalos alejados de los costados.

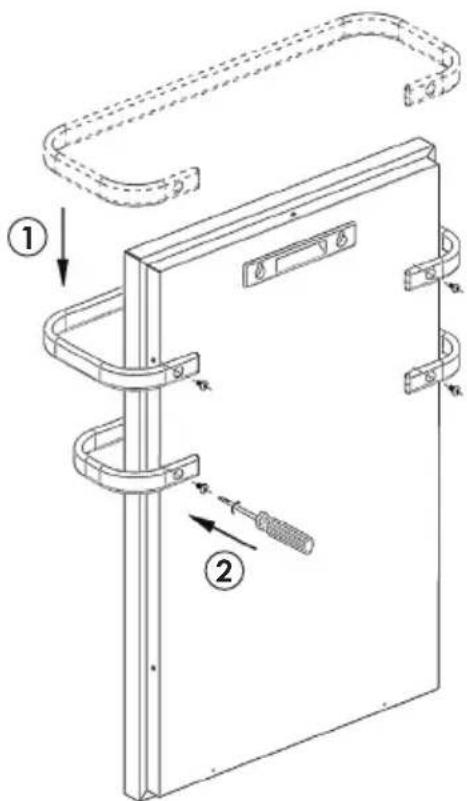

Instalación del toallero

Atornille bien los dos rieles en el radiador con los 4 tornillos del toallero.

(El radiador también se pueda usar sin el toallero. En este caso ignore este paso).

Soporte para la pared

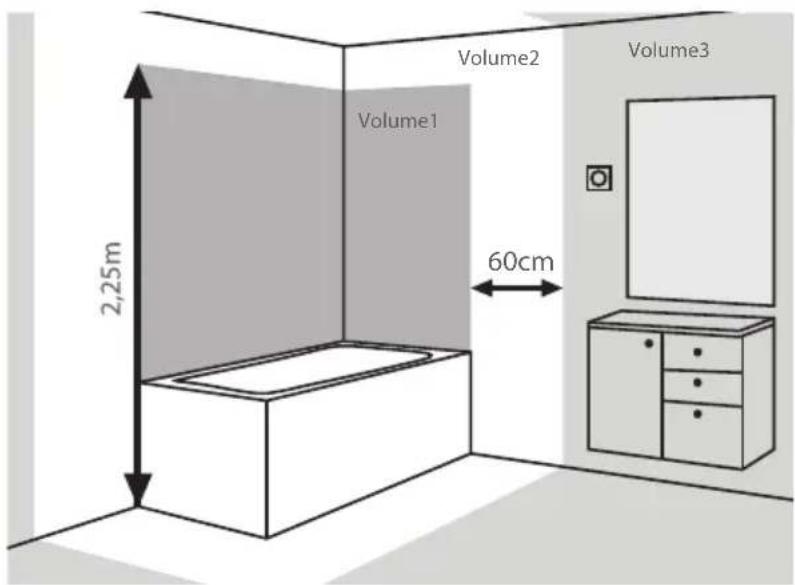

Mantenga el aparato a un minimum de 0,60m (volumen 3) de la ducha o de la bañera, como se muestra en el dibujo. Una persona que está en la bañera o en la ducha no debe poder tocar el aparato, el cable ni los botones de control.

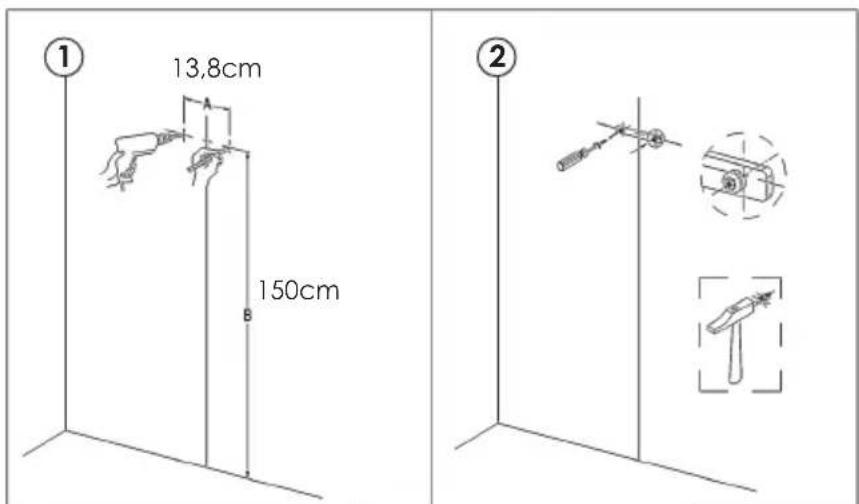

1. Taladre dos agujeros en la pared según muestra laImagen con las siguientes dimensiones: A = 13,8 cm y B = 150 cm
2. Inserte con un martillo un taco en cada en cada uno de los 2 agujeros y atornille firmamente el soporte superior a la pared con los tornillos de montaje en paredes suministrados.

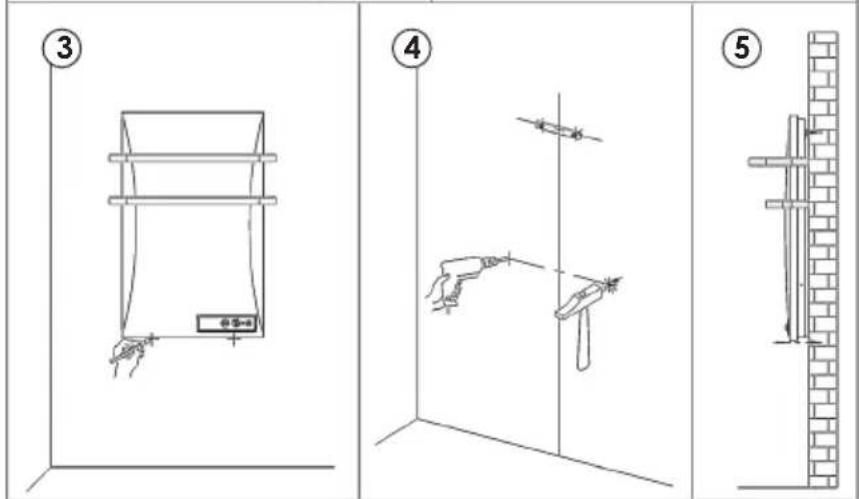

3. Coloque el radiador en el soporte superior para paredes y marque los lugares donde deben ir los 2 tornillos para el soporte inferior para paredes.
4. Retire el radiador de la pared y taladre 2 orificios en el lugar de las MARCAS queacaaba de hacer. Con un martillo inserte un taco en cada agujero.
5. Coloque el radiador en el soporte para paredes superior y atornille el soporte para paredes inferior en los orificios con tacos con los tornillos suministrados.

USO DE LA CALEFACCION

1. Asegürese de que el interruptor está apagado.
2. Inserte el enchufe en una toma de corriente adecuada (conectada a tierra y de al menos 13 AMP).
3. SeLECTIONA una referencia con la tecla de sistemas:

Comodidad: el radiador funciona de acuerdo con la temperatura fjada.

Eco: el radiador cambia automatistically a 4^ por debajo de la temperature programada, sin necessities de Cambiar la temperatura del termostato. Así se pueda averrar energia de una manera fácil.

Anticongelante: el radiador技术支持la temperaturea ambiente por encima de cero, para que no se congelen las tuberías.

1. Encienda la calefaction con el interruptor y elindicador se encenderá.
2. Ajuste el termostato para establercer la temperatura ambiente. Girando el mando aaretha o izquierdaurrenta o disminuye la temperatura.

1. Cuando la temperatura ambiente alcanza la temperatura fjada, el aparato deja de calendar.

2. El radiadorVyverá a functionar de nuevo cuando la temperatura ambiente caiga al menos 3^ por debajo de la temperatura preestablecida.

LIMPIEZA

• Apague la calefacción, saque el enchufe de la toma de corriente ycede que el radiador se enfié antes de limpiarlo.
• Nosumerjuna nunca el cable, el enchufe o la calefacion en agua o cualquier othero liquido. No vierta agua u(othero liquido sobre el radiador.
• Utilice una aspiradora para eliminar el polvo y las pelugas de la rejilla metalica del radiador.
• Limpie el radiador con un paño seco para eliminar el polvo y utilise un pañohúmedo (no mojado) para quitar las manchas.
• No use detergentes o produits de limpieza abrasivos para limpar el radiador ya que pueda darar el acabado.

ALMACENAMIENTO

Guarde el radiador en un lugar fresco y seco cuando no lo use. Utilice el embalaje original del aparato para guardarlo, para evaporar que entre polvo y sueidad en el radiador.

REVISION PARA REPARACION

Compruebe lo siguientes si el radiador no calienta odea de funciona:

• Compruebe si el suministro de electricidad de la casa y el fusible está bien.
• Compruebe si el enchufe está bien insertado en la toma de corriente.
• Asegürese de que el calentador está encendido.
• Compruebe si la temperatura ambiente está por debajo de la temperatura programada.
• Compruebe si hay objetos cubriendo el radiador.

Si el aparato vigue sin funciona afterado haber comprobado这些东西 elementos,pongase en contacto con su distribuidor o centro de service. Todas las reparaciones deben ser realizadas por personal o servicios cualeslos. La garantía se anula si se modifica el radiador de unaforma. Las reparaciones no adecuadas o realizadas por personal no oficialmente peuvent tener consecuencias graves para el usuario.
