MANUAL DE USUARIO PO 740 ES IX Ariston Thermo

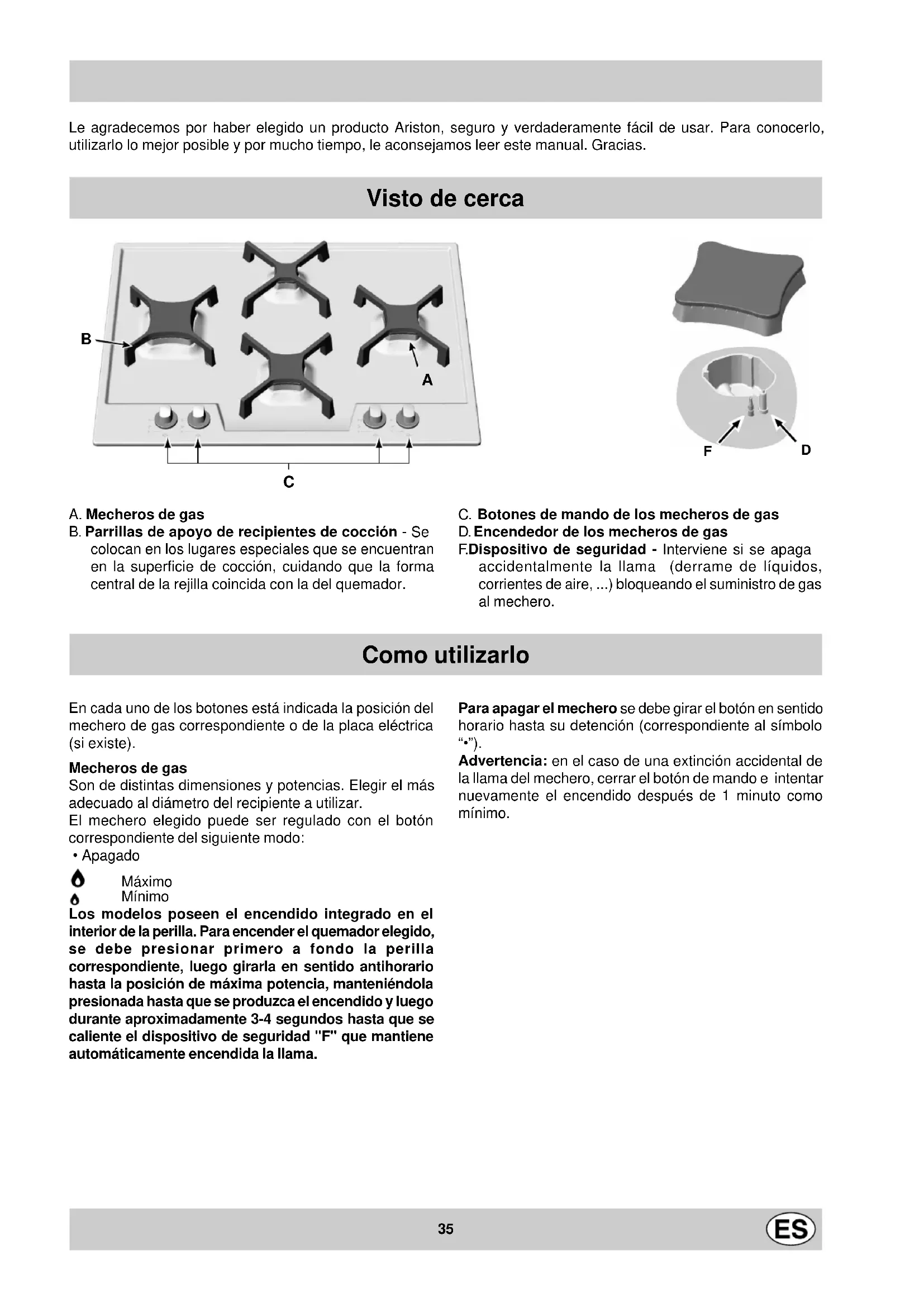

• Apagado Máximo Mínimo Los modelos poseen el encendido integrado en el interior de la perilla. Para encender el quemador elegido, se debe presionar primero a fondo la perilla correspondiente, luego girarla en sentido antihorario hasta la posición de máxima potencia, manteniéndola presionada hasta que se produzca el encendido y luego durante aproximadamente 3-4 segundos hasta que se caliente el dispositivo de seguridad "F" que mantiene automáticamente encendida la llama. Para apagar el mechero se debe girar el botón en sentido horario hasta su detención (correspondiente al símbolo

Advertencia: en el caso de una extinción accidental de la llama del mechero, cerrar el botón de mando e intentar nuevamente el encendido después de 1 minuto como mínimo.

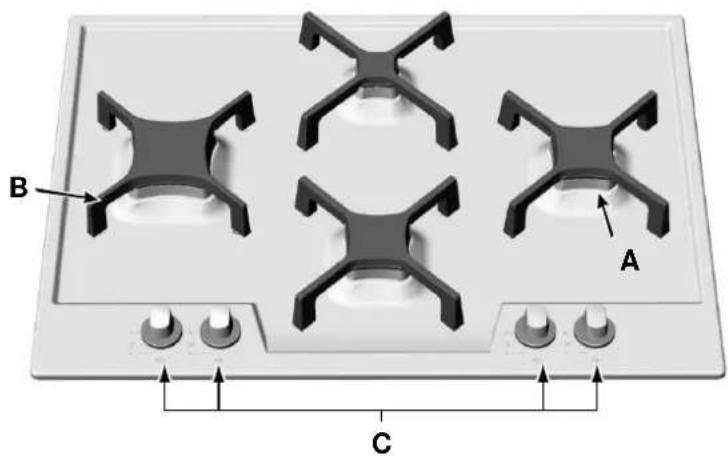

C. Botones de mando de los mecheros de gas D. Encendedor de los mecheros de gas F. Dispositivo de seguridad - Interviene si se apaga accidentalmente la llama (derrame de líquidos, corrientes de aire, ...) bloqueando el suministro de gas al mechero.36 Consejos para el uso Consejos práticos para el uso de los mecheros Con la finalidad de obtener un máximo rendimiento, es importante recordar lo siguiente:

• utilizar recipientes adecuados para cada mechero (ver la tabla) para evirtar que las llamas sobresalgan del fondo de los mismos.

• utilizar siempre recipientes con fondo plano y con tapa.

• en el momento de la ebullición girar el botón hasta la posición de mínimo. Quemador ø Diámetro recipientes (cm) Rápido (R) 24 – 26 Semi Rápido (S) 16 – 20 Auxiliar (A) 10 – 14 Antes de cada operación desconectar el aparato de la alimentación eléctrica. Para obtener una gran duración del plano es indispensable realizar frecuentemente una cuidadosa limpieza general, teniendo presente que:

• Para la limpieza no utilice aparatos a vapor.

• las partes esmaltadas se deben lavar con agua tibia sin usar polvos abrasivos ni sustancias corrosivas que podrían arruinarlas;

• los elementos móviles de los mecheros se deben la- var frecuentemente con agua caliente y detergente prestando atención a eliminar las eventuales incrustaciones;

• en los planos de cocción dotados de encendido automático se debe proceder frecuentemente a una cuidadosa limpieza de la parte terminal de los dispositivos de encendido instantáneo eléctronico y verificar que los orificios de salida del gas no estén obstruidos;

• el acero inox se puede manchar si permanece por mucho tiempo en contacto con agua fuertemente calcárea o con detergentes agresivos (que contienen fósforo). Después de la limpieza se aconseja enjuagar bien y secar. Además, es oportuno secar eventuales derrames de agua. Lubricación de las llaves Con el tiempo puede suceder que una llave se bloquee o presente dificultad para girar, en esos casos será necesario proceder a la sustitución de dicha llave. Nota: Esta operación debe ser efectuada por un técnico autorizado por el fabricante. Como mantenerlo en buenas condiciones37 Puede suceder que el plano de cocción no funcione o no funcione bien. Antes de llamar la asistencia, veamos que se puede hacer. Antes que nada verificar que no hayan interrupciones en las redes de alimentación de gas y eléctrica, y en particular, que los mecheros de gas aguas arriba del pla- no estén abiertos. El mechero no se enciende o la llama no es uniforme. Controlar si:

• Están tapados los orificios de salida de gas del mechero.

• Están montadas correctamente todas las parte móviles que componen el quemador.

• Hay corrientes de aire cerca del plano de cocción. La llama no permanece encendida en las versiones con seguridad. Controlar si:

• No se ha apretado a fondo el botón.

• No se ha mantenido apretado a fondo el botón duran- te el tiempo suficiente para activar el dispositivo de seguridad.

• Están tapados los orificios de salida del gas a la altu- ra del dispositivo de seguridad. El mechero en la posición de mínimo no permanece encendido. Controlar si:

• Están tapados los orificios de salida de gas.

• Hay corrientes de aire cerca del plano de cocción.

• La regulación del mínimo no es correcta (Ver el párrafo "Regulación de mínimos"). Los recipientes son inestables. Controlar si:

• El fondo del recipiente es perfectamente plano.

• El recipiente está centrado en el mechero.

• Las parrillas no hayan sido invertidas. Si, no obstante todos los controles realizados, el plano no funciona y el problema detectado persiste, llamar el Centro de Asistencia Técnica Merloni Elettrodomestici más cercano, comunicando estas informaciones: - El tipo de avería. - La sigla del modelo (Mod. ...) indicada en el certificado de garantía. No llamar nunca a técnicos no autorizados y rechazar siempre la instalación de repuestos no originales.. Algunos problemas38

• Este manual se refiere a una superficie de cocción empotrable clase 3.

• El aparato ha sido concebido para un uso no profesional en las viviendas y no se deben modificar sus características.

• Las instrucciones son válidas sólo para los países de destino cuyos símbolos figuran en el manual y en la chapa de matrícula.

• La seguridad eléctrica de este aparato está garantizada sólo cuando el mismo está conectado correctamente a una eficiente instalación de puesta a tierra, como preveen las normas vigentes de seguridad. Tratándose de fuentes de peligro, evitar que niños e incapaces se pongan en contacto con: - los mandos y el aparato en general; - los embalajes (bolsas, poliestireno, clavos etc.); - el aparato, durante su funcionamiento e inmediatamente después, debido al sobrecalentamiento; - el aparato inutilizado (en este caso se vuelven inocuas las partes que podrían ser peligrosas). Evitar las siguientes operaciones: - tocar el aparato con partes del cuerpo húmedas; - el uso con los pies desnudos; - tirar del aparato o del cable de alimentación eléctrica para desconectarlo del toma de corriente; - operaciones impropias y peligrosas; - obstruir las aberturas de ventilación o de eliminación del calor; - que el cable de alimentación eléctrica de pequeños electrodomésticos toque las partes calientes del aparato; - la exposición a agentes atmosféricos (lluvia, sol); - el uso de líquidos inflamables en las cercanías; - el uso de adaptadores, enchufes múltiples y/o prolongaciones; - el uso de ollas inestables o deformadas; - dejar encendidas las placas eléctricas sin ollas; - intentos de instalación o reparación sin la intervención de personal especializado. Es absolutamente necesario llamar al personal especializado en los siguientes casos: - instalación (según las instrucciones del fabricante); - cuando se tienen dudas sobre el funcionamiento; - sustitución del enchufe en caso de incompatibilidad con la clavija del aparato. Es necesario llamar a los centros de asistencia autorizados por el fabricante en los siguientes casos: - en caso de dudas sobre la integridad del aparato después de haber quitado el embalaje; - daño o sustitución del cable de alimentación; - en caso de avería o de mal funcionamiento, solicitando los repuestos originales. Es conveniente efectuar las siguientes operaciones: - sólo la cocción de comidas evitando otras operaciones; - verificar la integridad después de haber quitado el embalaje; - desconectar el aparto de la red de alimentación eléctrica en caso de mal funcionamiento y antes de cualquier operación de limpieza o mantenimiento; - si se inutiliza, desconectar el aparto de la red eléctrica y cerrar la llave del gas (si ha sido prevista); - controlar siempre que los botones estén en la posición “•”/”o” cuando no se utiliza el aparato; - Cuando se decide no utilizar más el aparato, cortar el cable de alimentación después de haberlo desconectado de la red eléctrica.

• El fabricante no puede ser considerado responsable por eventuales daños derivados de: errada instalación, usos impropios, erróneos e irracionales. La seguridad una buena costumbre Para garantizar la eficacia y seguridad de este electrodoméstico:

• Diríjase exclusivamente al Servicio Técnico Oficial del Fabricante.

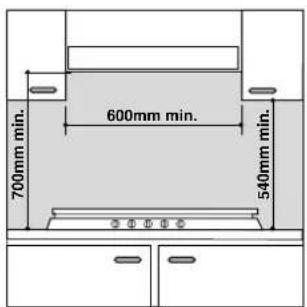

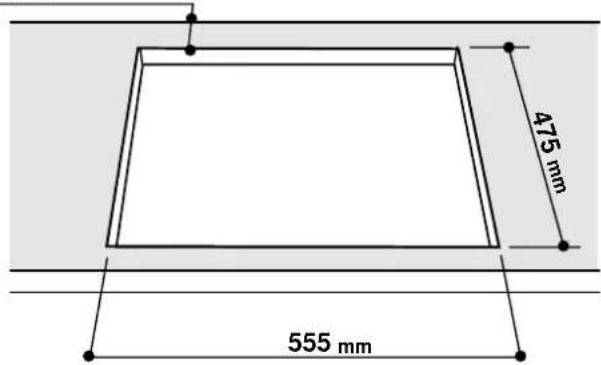

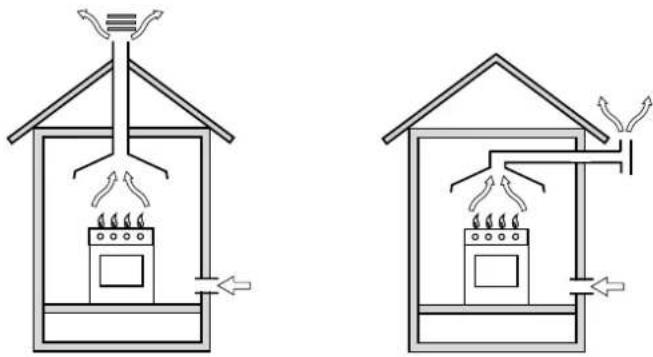

• Solicite siempre la utilización de recambios originales.39 Instalación de las encimeras empotrables Las siguientes instrucciones van dirigidas al instalador calificado a fin de que cumpla las operaciones de instalación, regulación y mantenimiento técnico de la for- ma más correcta y conforme a las normas en vigor. Importante: cualquier intervención de regulación, mantenimiento etc., deberá efectuarse con la encimera desconectada. Ubicación Importante: Este aparato puede ser instalado y funcionar sólo en lugares ventilados permanentemente, de acuerdo a las prescripciones de l’Orden de 29.03.1974. Deben ser observados los siguentes requisitos: a) El local debe preveer un sistema de descarga de los humos de combustión hacia el externo, realizado a través de una campana o de un electroventilador que entren automáticamente en funcionamiento, cada vez que se enciende el aparato. En chimenea o tubo de chimenea ramificado Directamente al externo (reservado a los aparatos de cocción) b) El local debe preveer un sistema que permita la llegada del aire necesario para la regular combustión. El caudal de aire necesario para la combustión no debe ser inferior a 2 m³/h por kW de potencia instalada. El sistema se puede realizar tomando directamente el aire del exterior del edificio mediante un tubo de 100 cm² de sección útil y que no pueda ser accidentalmente obstruido. Para los aparatos que no poseen, en la superficie de trabajo, el dispositivo de seguridad por falta de llama, las aperturas de ventilación se deben aumentar en un 100%, con un tamaño mínimo de 200 cm² (Fig. A). O sino, de modo indirecto desde locales adyacentes, dotados de un ducto de aireación con el exterior como se describe más arriba, y que no formen parte del inmueble, o ambientes con peligro de incendio, o dormitorios (Fig. B). Detalle A Habitación Habitación por adyacente ventilar

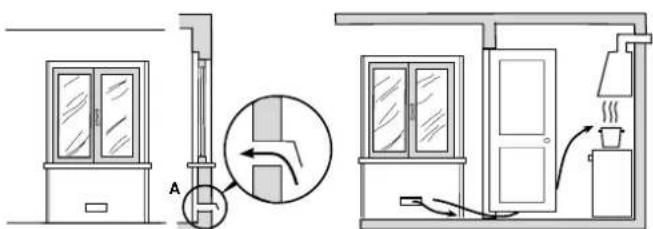

Ejemplos de aperture de ventilación Aumento de la ranura entre para aire comburente puerta y suelo Fig. A Fig. B c) El uso intensivo y prolongado del aparato puede hacer necesaria una aireación adicional, como por ejemplo, abrir una ventana o una aireación más eficiente como puede ser el aumento de la potencia de una aspiración mecánica, si existe. d) El gas de petróleo licuado, más pesado que el aire, se estanca a nivel del suelo. Por lo tanto, los locales que contienen bidones de GPL, deben preveer aperturas hacia el externo, de tal manera que se permita la evacuación desde el nivel del suelo de eventuales fugas de gas. Es por esto que los bidones de GPL, estén vacíos o parcialmente llenos, no deben ser instalados o depositados en locales o espacios situados a nivel más bajo del suelo (sótanos, etc.). Es conveniente tener en el local sólo el bidón que se está utilizando, colocado de tal manera que no esté expuesto a la acción directa de fuentes de calor (hornos, chimeneas, hornillas, etc.) que puedan llevarlo a temperaturas superiores a los 50°C. Instalación de los planos componibles Es posible realizar la instalación al lado de muebles cuya altura no supere la de la superficie de trabajo. Durante el funcionamiento, la pared posterior de la cocina puede alcanzar una temperatura de 50°C mayor que la del ambiente. Para una correcta instalación de la cocina se deben observar las siguientes precauciones: a) Los muebles situados a un costado, cuya altura supe- ra la de la superficie de trabajo, deben estar situados a 600 mm como mínimo del borde de la superficie. b) Las campanas deben ser instaladas de acuerdo a los requisitos establecidos en los manuales de instrucción de las campanas y de todos modos manteniendo una distancia mínima de 650 mm. c) En caso de campanas de 600 mm. de ancho, además de tener en cuenta lo dicho en b), es bueno acomodar los armarios murales adyacentes a la campana a una altura mínima de 540 mm. de la encimera, y en todo caso dejando un espacio que facilite el uso de las cacerolas. d) En el caso en que los mecheros se instalen debajo de un mueble de cocina, se deberá mantener entre ellos (mueble y mecheros), una distancia mínima de 700 mm (milímetros) como se ve en la Figura. 600mm min. 540mm min.700mm min. e) El espacio para el mueble deberá tener la dimensiones indicadas en las figura. Son previstos ganchos de fijación que permiten fijar el plano en top 20 a 40 mm de espesor. Para una buena fijación del plano es aconsejable usar todos los ganchos a disposición.40

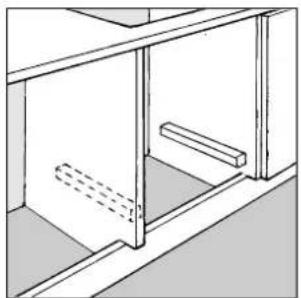

Esquema fijación ganchos encimeras Posición gancho para Posición gancho para top H=20mm top H=30mm Delante Posición gancho para Detrás top H=40mm Nota: Utilizar los ganchos contenidos en la "bolsa para accesorios". f) En el caso en que el plano no se instale sobre un horno empotrable, es necesario introducir un panel de madera como aislamiento. Este se deberá colocar a una distancia mínima de 20 mm. de la parte inferior de dicho plano. Advertencia: Cuando la encimera se instala sobre un horno empotrable, es preferible instalar el horno de manera tal que apoye sobre dos listones de madera; cuando se trata de una encimera de apoyo continua, ésta debe tener una apertura posterior de por lo menos 45 x 560 mm. 560 mm.45 mm. Cuando se trate de instalación sobre un horno empotrable sin ventilación forzada de refrigeración, para permitir una adecuada ventilación en el interior del mueble, se garantizan tomas de aire de ingreso y de salida. Conexión gas La conexión del aparato a la tubería o a la bombona de gas, deberá efectuarse conforme a lo prescripto por las Normas UNE 53-539, sólo después de haberse asegurado que el mismo está regulado por el mismo tipo de gas con el que será alimentado. En caso contrario, efectuar las operaciones indicadas en el párrafo “Adaptación a los distintos tipos de gas”. En caso de alimentación con gas líquido, mediante bombona, utilizar reguladores de presión conforme a las Normas en vigor. Importante: para un funcionamiento seguro, un adecuado uso de la energía y mayor duración del aparato, asegurarse que la presión de alimentación respete los valores indicados en la tabla 1 “Características de los quemadores y toberas”. Conexión con tubo rígido (cobre o acero) La conexión a la instalación de gas debe efectuarse de manera tal que no provoque al aparato esfuerzos de ningún tipo. En la rampa de alimentación del aparato se encuentra presente un empalme en forma de “L” orientable, cuyo sellado está asegurado por una junta. En el caso en que resulte necesario girar el empalme reemplazar taxativamente la junta de sellado (en dotación con el aparato). El empalme de entrada de gas al aparato, es fileteado 1/2 gas macho cilíndrico. Conexión con tubo flexible de acero. El empalme de entrada de gas al aparato es fileteado 1/2 gas macho cilíndrico. Utilizar exclusivamente tubos y juntas de sellado conforme a la Normas en vigor. La instalación de dichos tubos debe efectuarse de manera tal que su longitud, en condiciones de máxima extensión, no sea superior a 2000 mm. Una vez realizada la conexión, asegurarse que el tubo metálico flexible no permanezca en contacto con partes móviles o no quede aplastado. Control partes estancas Finalizada la instalación, controlar el perfecto sellado de todos los empalmes utilizando una solución jabonosa y nunca una llama. Conexión eléctrica Las encimeras dotadas de cable de alimentación tripolar, están predispuestas para el funcionamiento con corriente alternada, con la tensión y frecuencia de alimentación indicadas en la placa de características (colocada en la41 parte inferior de la encimera). El conductor de tierra del cable se distingue por los colores amarillo-verde. Cuando se trate de instalación sobre un horno empotrable la conexión eléctrica de la encimera y la del horno debe realizarse por separado, ya sea por razones de seguridad eléctrica como para facilitar la eventual extraibilidad del horno. Conexión del cable de alimentación a la red Montar en el cable la clavija normalizada para la carga indicada en la placa características, en caso de conexión directa a la red será necesario colocar entre el aparato y la red un interruptor omnipolar con apertura mínima entre los contactos de 3 mm. dimensionado a la carga y confor- me a las normas en vigor (el cable de tierra no debe ser interrumpido por el interruptor). El cable de alimentación debe ser colocado de manera tal que no alcance en ningún punto una temperatura superior a los 50°C respecto a la temperatura ambiente. Antes de efectuar la conexión asegurarse que:

• la válvula limitadora y la instalación doméstica puedan soportar la carga del equipo (ver placa características);

• la instalación de alimentación resulte dotada de una eficaz conexión a tierra según las normas y las disposiciones de ley;

• la toma o el interruptor omnipolar resulten de fácil alcance con la encimera instalada Advertencia: no utilizar reducciones, adaptadores o derivadores puesto que estos podrían provocar recalentamientos o quemaduras. Adaptación a los diferentes tipos de gas Para adaptar la encimera a un tipo de gas diferente a aquel para el cual la misma fue predispuesta (indicado en la etiqueta colocada en la parte inferior del plano o en el embalaje), es necesario sustituir las toberas de los quemadores, efectuando las siguientes operaciones:

• quitar las rejillas de la encimera y sacar los quemadores de sus sedes

• aflojar las toberas, sirviéndose de una llave de tubo de 7 mm. y sustituirlas por aquellas que resulten aptas para el nuevo tipo de gas (ver tabla 1 “Características de los quemadores y toberas”).

• volver a montar las partes efectuando las operaciones inversamente.

• Al finalizar la operación, sustituir la chapa de homologación anterior, con aquella correspondiente al nuevo gas que se utiliza, que se puede encontrar en Nuestros Centros de Asistencia Técnica. En el caso en que la presión del gas utilizado sea distinta de la prevista (o variable) , es necesario instalar, en la tubería de entrada, un apropiado regulador de presión, según las normas nacionales en vigor para los reguladores para red de distribución del gas. Regulación aire primario de los quemadores Los quemadores no necesitan ninguna regulación de aire primario. Regulación mínimos

• LLevar la llave a la posición de mínimo;

• Quitar el pomo y accionar el tornillo de regulación colocado al interior o a un lado de la varilla de la llave, hasta obtener una pequeña llama regular. Nota: en presencia de gases líquidos, el tornillo de regulación se aterrajará muy ajustado.

• Verificar que al rotar rápidamente el pomo, de la posición de máximo a aquella de mínimo, los quemadores no se apaguen.

• En los aparatos dotados de dispositivo de seguridad (termopar), en caso de que el dispositivo no funcione con quemadores al mínimo aumentar la capacidad de los mínimos mismos accionando los tornillos de regulación. Después de efectuar la regulación, reponer los sellos sobre los by-pass, usando una barrita de lacre o material equivalente.42 Características de quemadores y boquillas

Estos aparatos han sido construidos de conformidad con las siguientes Normas Comunitarias: - 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones; - 89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones; - 90/396/CEE del 29/06/90 (Gas) y sucesivas modificaciones; - 93/68/CEE del 22/07/93 y sucesivas modificaciones. - 2002/96/CE En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.43 Agradecemos a sua escolha de um produto Ariston, seguro e realmente fácil de utilizar. Para conhecê-lo e utilizá-lo da melhor maneira e mais tempo, aconselhamos que leia este manual. Obrigado. Como utilizar Visto de perto Em cada manípulo está indicada a posição do respectivo queimador de gás ou chapa eléctrica (se houver). Queimadores de gás. São de diferentes dimensões e potências. Escolher o mais adequado ao diâmetro do recipiente que for utilizar. O queimador escolhido pode ser regulado mediante o respectivo botão da seguinte maneira :
