SDLE 129 EU Full - Lavadora SCHOLTES - Manual de uso y guía de instrucciones gratis

Tipo de aparato	Lavadora-secadora
Capacidad de lavado	No especificado
Capacidad de secado	No especificado
Programas de lavado	Varios ciclos disponibles
Programas de secado	Varios ciclos disponibles
Tipo de carga	Carga frontal
Pantalla	Presente
Panel de control	Presente
Dispensador de detergente	Cajón dispensador
Sistema de balance de carga	Sí
Consumo eléctrico	No especificado
Consumo de agua	No especificado
Mantenimiento	Limpieza del tambor y del dispensador
Seguridad	Apertura manual de la puerta
Instalación	Conexión de agua y electricidad requerida

MANUAL DE USUARIO SDLE 129 EU Full SCHOLTES

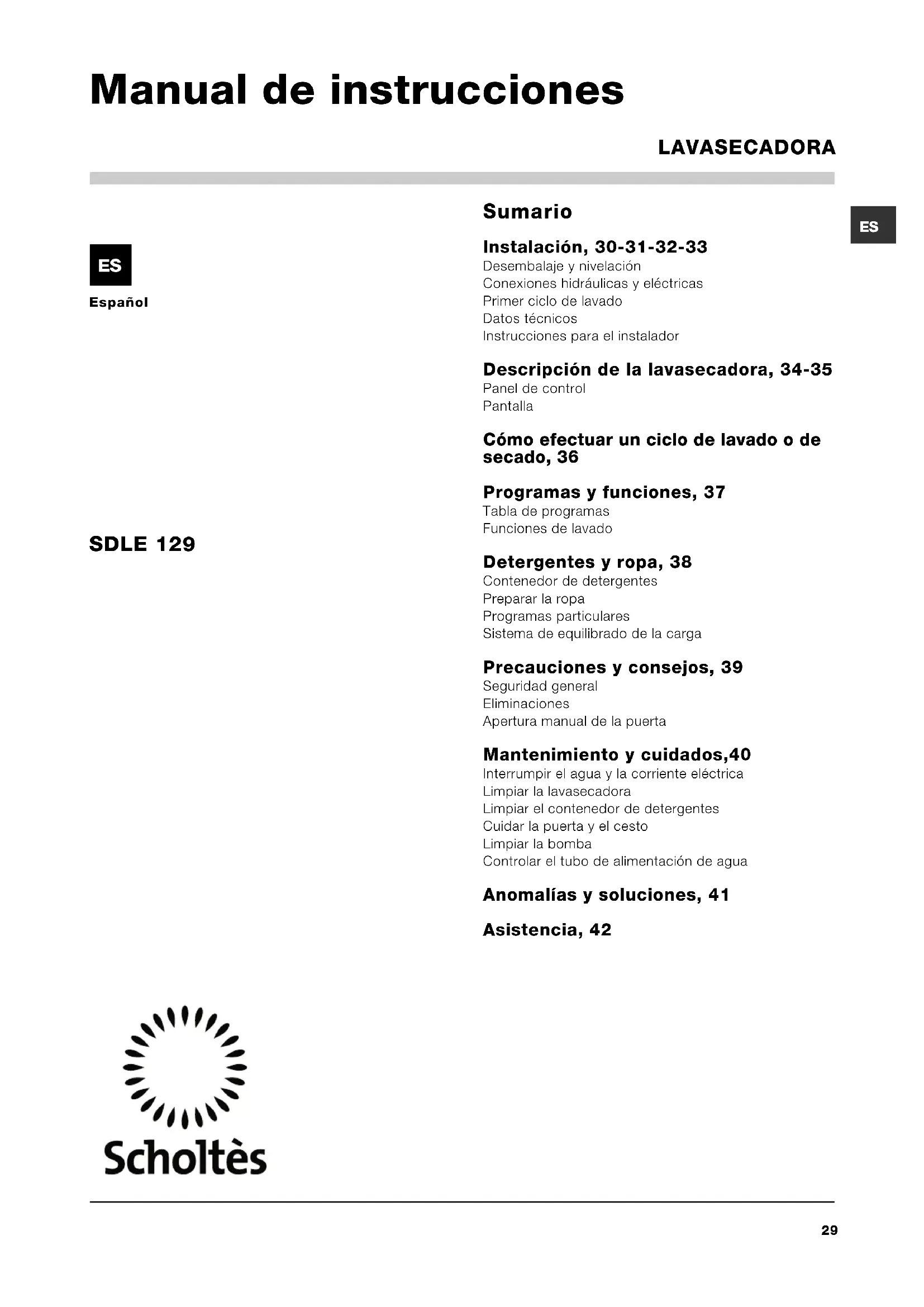

Español Sumario Instalación, 30-31-32-33 Desembalaje y nivelación Conexiones hidráulicas y eléctricas Primer ciclo de lavado Datos técnicos Instrucciones para el instalador Descripción de la lavasecadora, 34-35 Panel de control Pantalla Cómo efectuar un ciclo de lavado o de secado, 36 Programas y funciones, 37 Tabla de programas Funciones de lavado Detergentes y ropa, 38 Contenedor de detergentes Preparar la ropa Programas particulares Sistema de equilibrado de la carga Precauciones y consejos, 39 Seguridad general Eliminaciones Apertura manual de la puerta Mantenimiento y cuidados,40 Interrumpir el agua y la corriente eléctrica Limpiar la lavasecadora Limpiar el contenedor de detergentes Cuidar la puerta y el cesto Limpiar la bomba Controlar el tubo de alimentación de agua Anomalías y soluciones, 41 Asistencia, 42

Instalación Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, verifique que permanezca junto con la lavasecadora para informar al nuevo propietario sobre el funcionamiento y brindar las correspondientes advertencias. Lea atentamente las instrucciones: ellas contienen importante información sobre la instalación, el uso y la seguridad. Desembalaje y nivelación Desembalaje

1. Desembale la lavasecadora.

2. Controle que la lavasecadora no haya sufrido

daños durante el transporte. Si estuviera dañada no la conecte y llame al revendedor.

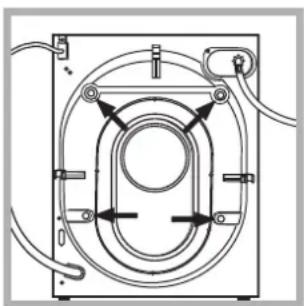

3. Quite los 4 tornillos de

protección para el transporte y la arandela de goma con el correspondiente distanciador ubicados en la parte posterior (ver la figura).

4. Cubra los orificios con los tapones de plástico

suministrados con el aparato.

5. Conserve todas las piezas: cuando la lavasecadora

deba ser transportada nuevamente, deberán volver a colocarse. Los embalajes no son juguetes para los niños. Nivelación

1. Instale la lavasecadora sobre un piso plano y rígido,

sin apoyarla en las paredes, muebles ni en ningún otro aparato.

2. Si el piso no está

perfectamente horizontal, compense las irregularidades desenroscando o enroscando las patas delanteras (ver la figura); el ángulo de inclinación medido sobre la superfi- cie de trabajo, no debe superar los 2º. Una cuidadosa nivelación brinda estabilidad a la máquina y evita vibraciones, ruidos y desplazamientos durante el funcionamiento. Cuando se instala sobre moquetas o alfombras, regule los pies para conservar debajo de la lavasecadora un espacio suficiente para la ventilación. Conexiones hidráulicas y eléctricas Conexión del tubo de alimentación de agua

1. Introduzca la junta A

en el extremo del tubo de alimentación y enrósquelo a un grifo de agua fría con boca roscada de 3/4 gas (ver la figura). Antes de conectarlo, haga correr el agua hasta que esté límpida.

2. Conecte el tubo de

alimentación a la lavasecadora enroscándolo en la toma de agua correspondiente ubicada en la parte posterior derecha (arriba) (ver la figura).

3. Controle que en el tubo no hayan pliegues ni

estrangulaciones. La presión de agua del grifo debe estar comprendida dentro de los valores contenidos en la tabla de Datos técnicos (ver la página correspondiente). Si la longitud del tubo de alimentación no es la suficiente, diríjase a un negocio especializado o a un técnico autorizado. No utilice nunca tubos ya usados. Utilice los suministrados con la máquina.ES

Conexión del tubo de descarga Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga o a una descarga de pared colocadas a una altura del piso entre 65 y 100 cm; o apóyelo en el borde de un lavamanos o de una bañera, uniendo la guía suministrada con el aparato, al grifo (ver la figura). El extremo libre del tubo de descarga no debe permanecer sumergido en el agua. No se aconseja utilizar tubos de prolongación, si fuera indispensable hacerlo, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm. Conexión eléctrica Antes de enchufar el aparato, verifique que: la toma tenga la conexión a tierra y haya sido hecha según las normas legales; la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la tabla de Datos técnicos (ver al costado); la tensión de alimentación esté comprendida dentro de los valores indicados en la tabla de Datos técnicos (ver al costado); la toma sea compatible con el enchufe de la lavasecadora. Si no es así, sustituya la toma o el enchufe. La lavasecadora no debe ser instalada al aire libre, ni siquiera si el lugar está reparado, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas. Una vez instalada la lavasecadora, la toma de corriente debe ser fácilmente accesible. No utilice prolongaciones ni conexiones múltiples. El cable no debe estar plegado ni sufrir compresiones. El cable de alimentación debe ser sustituido sólo por técnicos autorizados. ¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas. Primer ciclo de lavado Después de la instalación y antes del uso, realice un ciclo de lavado con detergente y sin ropa, seleccionando el programa

Datos técnicos ModeloSDLE 129Dimensionesancho 59,5 cm.altura 81,5 cm.profundidad 54,5 cm.Capacidadde 1 a 7 kg.Conexioneseléctricasver la placa de característicastécnicas aplicada en la máquinaConexioneshídricaspresión máxima 1 MPa (10 bar)presión mínima 0,05 MPa (0,5 bar)capacidad del cesto 52 litrosVelocidad decentrifugadomáxima 1200 r.p.m.Programas decontrol según lanorma EN 50229lavado: programa (1° presión delbotón); temperatura 60ºC;efectuado con 7 kg. de carga.secado: primer secado realizadocon 2 kg de carga seleccionando elnivel de secado "NO PLANCHA";segundo secado realizado con 5 kgde carga seleccionando el nivel desecado "PARA DOBLAR".Esta máquina cumple con loestablecido por las siguientesDirectivas de la Comunidad:- 89/336/CEE del 03/05/89(Compatibilidad Electromagnética) ysucesivas modificaciones- 2002/96/CE- 2006/95/CE (Baja Tensión)32

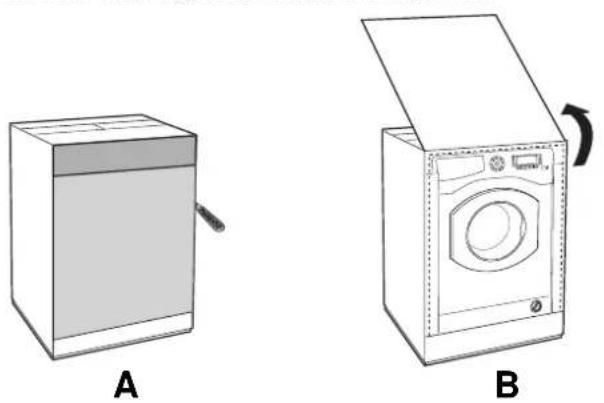

Instrucciones para el instalador Aplicación del panel de madera en la puerta e introducción de la máquina en los muebles: En el caso en que, después del montaje del panel de madera, sea necesario trasladar la máquina para su instalación final, aconsejamos dejarla en su embalaje original. Debido a ello, el embalaje ha sido realizado en modo tal que permita el montaje del panel de madera en la máquina sin desembalar completamente el producto (ver las figuras siguientes). El panel de madera que cubre la parte delantera debe ser de un espesor mayor de 18 mm y puede ser embisagrado ya sea a la derecha o a la izquierda. Por motivos de practicidad en el uso de la máquina, se aconseja el mismo sentido de apertura de la portilla, o sea con las bisagras aplicadas a la izquierda.

Tur seite Accesorios montaje puerta (Fig. 1-2-3-4-5). Fig. 1 N° 2 Bisagra N° 1 Imán N° 1 Imán de atracción N° 1 Taco de goma N° 2 Portabisagra N° 4 Riostras Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 4/B - n° 6 tornillos de autoenroscado l = 13 mm tipo A. - n° 2 tornillos métricos de cabeza avellanada l = 25 mm tipo B; para la fijación, al mueble, del imán de atracción. - n° 4 tornillos métricos l = 15 mm tipo C; para el montaje de los portabisagra en el mueble. - n° 4 tornillos métricos l = 7 mm tipo D; para el montaje de las bisagras en los portabisagra. Montaje de las piezas en la parte delantera de la máquina. - Montar los soportes cremallera en la parte frontal posicionando el orificio indicado con una flecha en la fig. 1 hacia adentro de la cara interponiendo una riostra (fig. 4/B), empleando los tornillos tipo C. - Montar el tope magneto de la parte opuesta arriba interponiendo dos riostras (fig. 4/B) utilizando los dos tornillos tipo B.ES

Uso de la guía para taladrar. - Para marcar las posiciones de los orificios en la parte izquierda del panel, alinear el patrón de perforación en la parte superior e izquierda de dicho panel, tomando como referencia las líneas trazadas en los extremos. - Para marcar las posiciones de los orificios en la parte derecha del panel, alinear el patrón de perforación en la parte superior y derecha de dicho panel. - Con una fresa de las dimensiones adecuadas realizar los cuatro orificios que deberán alojar las dos bisagras, el taco de goma y el imán. Montaje de las piezas en la puerta. - Introducir las bisagras en los orificios correspondientes (la parte móvil de la bisagra debe encontrarse hacia el exterior del panel) y fijarlas con 4 tornillos de tipo A. - Introducir el imán en el orificio ubicado arriba en la parte opuesta a las bisagras y fijarlo con dos tornillos de tipo B. - Introducir el taco de goma en el orificio ubicado abajo. A partir de este momento, el panel está listo para ser montado en la máquina. Montaje del panel en la máquina. Introducir la punta de la bisagra, indicada por la flecha en la fig. 2 en el orificio del portabisagra, empujar el panel hacia la parte delantera de la máquina y fijar las dos bisagras con los dos tornillos de tipo D. Fijación de la guía del zócalo. Si la máquina ha sido instalada en un extremo de los muebles de la cocina, montar una o ambas guías del zócalo como se indica en la fig. 8, regulando su profundidad en función de la posición del zócalo y si es necesario fijarlo a las mismas (fig. 9). Para instalar la guía del zócalo realice las siguientes operaciones (fig. 8): Fije la escuadra P con el tornillo R, introduzca la guía del zócalo Q en la ranura correspondiente y una vez ubicada en el punto deseado, fije la escuadra P con el tornillo R. Colocación de la máquina en los muebles. - Empujar la máquina en el espacio destinado a él alineán- dola con los otros muebles (fig. 6). - Accionar las patitas de regulación para llevar la máquina a la altura deseada. - Para regular la posición del panel de madera en sentido vertical y horizontal, accionar los tornillos C y D como se indica en la fig. 7. Importante: cierre la parte inferior del frente con el zócalo apoyado en el piso. Fig. 8 Fig. 9 Accesorios suministrados con la lavadora para regular la altura. Ubicados en la tapa de poliestireno (fig. 10) se encuentran: 2 travesaños (G); 1 listón (M) dentro del cesto se encuentran: 4 patas adicionales (H), 4 tornillos (I), 4 tornillos (R), 4 tuercas (L), 2 guías para el zócalo (Q) Regulación de la altura de la lavadora. Se puede regular la altura de la lavadora (de 815 mm a 835 mm) mediante las 4 patas. Si se desea instalar a una altura superior a la indicada precedentemente, hasta 870 mm, es necesario utilizar los siguientes accesorios: - los 2 travesaños (G); las 4 patas (H); los 4 tornillos (I); las 4 tuercas (L), actuando del siguiente modo (fig. 11): extraer las 4 patas originales, colocar un travesaño G en la parte delantera de la lavadora, fijarlo con los tornillos I (enroscándolos en los orificios donde estaban montadas las patas originales), luego introducir las nuevas patas H. Repetir la misma operación en la parte posterior de la lavadora. A continuación, regulando las nuevas patas H, la lavadora se puede bajar o levantar de 835 mm a 870 mm. Una vez alcanzada la altura deseada, bloquear las tuercas L al travesaño G. Para regular la lavadora a una altura com- prendida entre 870 mm y 900 mm., es necesario montar el listón M regulando las patas H hasta la altura deseada. Para instalar el listón, realice las siguientes operaciones: afloje los tres tornillos N ubicados en la parte delantera de la cubierta Top, introduzca el listón M como se indica en la fig. 12, luego aprete los tornillos N.

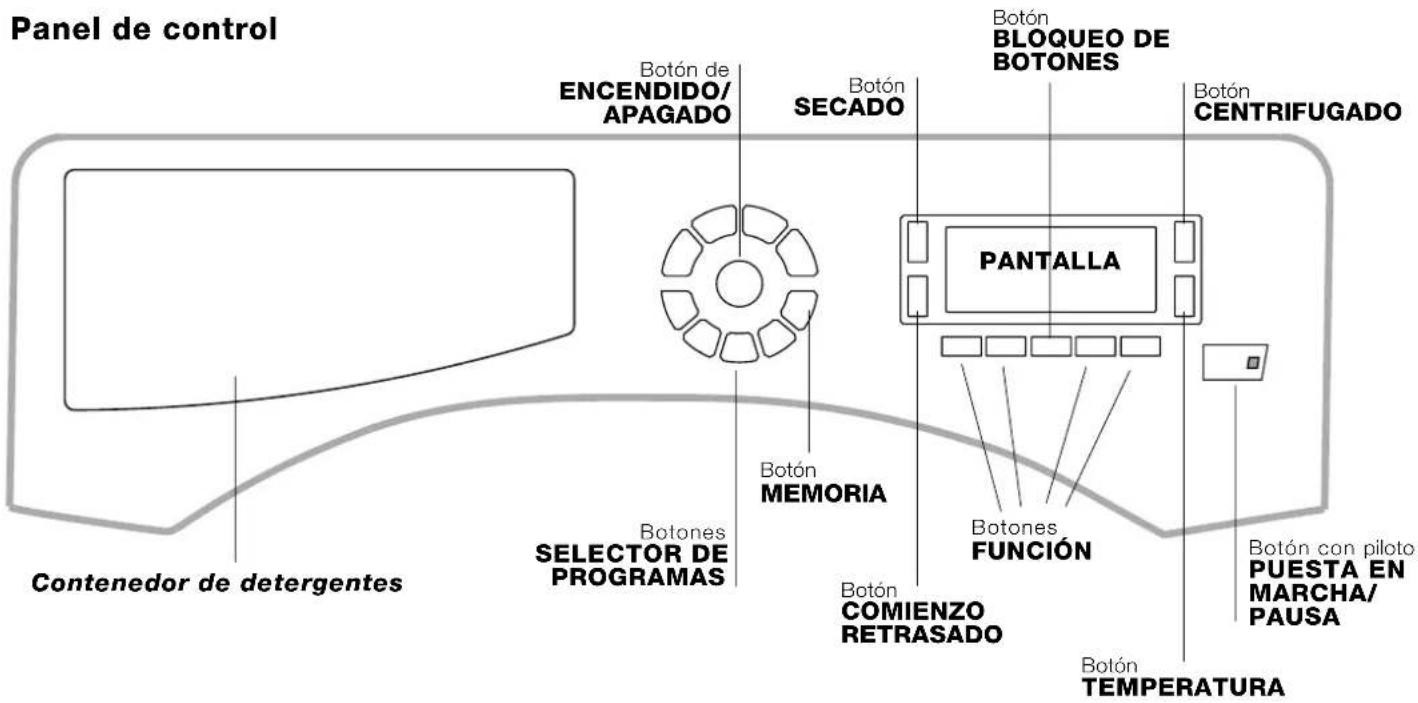

Contenedor de detergentes: para cargar detergentes y aditivos (ver Detergentes y ropa). Botón ENCENDIDO/APAGADO : presione breve- mente el botón para encender o apagar la máquina. El piloto PUESTA EN MARCHA/PAUSA que centellea lentamente de color verde indica que la máquina está encendida. Para apagar la lavasecadora durante el lavado, es necesario mantener presionado el botón durante más tiempo, aproximadamente 2 seg.; si se presiona en forma más breve o accidental, la máquina no se apagará. Si la máquina se apaga durante un lavado en curso, dicho lavado se anulará. Botones SELECTOR DE PROGRAMAS: para seleccionar el programa deseado (ver "Tabla de programas"). Botón MEMORIA: mantenga presionado el botón para memorizar un ciclo y las personalizaciones deseadas. Para llamar un ciclo precedentemente memorizado, presione el botón MEMO. Botones FUNCIÓN: presione el botón para seleccionar la función deseada. En la pantalla se iluminará el piloto correspondiente. Botón CENTRIFUGADO : presiónelo para disminuir o excluir totalmente el centrifugado - el valor se indica en la pantalla. Botón TEMPERATURA : presiónelo para disminuir la temperatura: el valor se indica en la pantalla. Botón BLOQUEO DE BOTONES : para activar el bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente. El símbolo encendido indica que el panel de control está bloqueado. De este modo, se evitan modificaciones accidentales de los programas, sobre todo si en la casa hay niños. Para desactivar el bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente. Botón COMIENZO RETRASADO : presiónelo para seleccionar el comienzo retrasado del programa elegido. El retraso se indicará en la pantalla. Botón SECADO : presiónelo para elegir un ciclo de secado. Botón con piloto PUESTA EN MARCHA/PAUSA: cuando el piloto verde centellea lentamente, presione el botón para que comience el lavado. Una vez que el ciclo ha comenzado, el piloto se mantiene fijo. Para poner en pausa el lavado, presione nuevamente el botón; el piloto centelleará con un color anaranjado. Si el símbolo no está iluminado, se podrá abrir la puerta. Para que el lavado se reanude a partir del momento en el cual fue interrumpido, presione nuevamente el botón. Descripción de la lavasecadora Panel de control Botón con piloto PUESTA EN MARCHA/ PAUSA Botón TEMPERATURA Botones SELECTOR DE PROGRAMAS Contenedor de detergentes Botones FUNCIÓN Botón de ENCENDIDO/ APAGADO Botón CENTRIFUGADO Botón BLOQUEO DE BOTONES PANTALLA Botón COMIENZO RETRASADO Botón MEMORIA Botón SECADOES

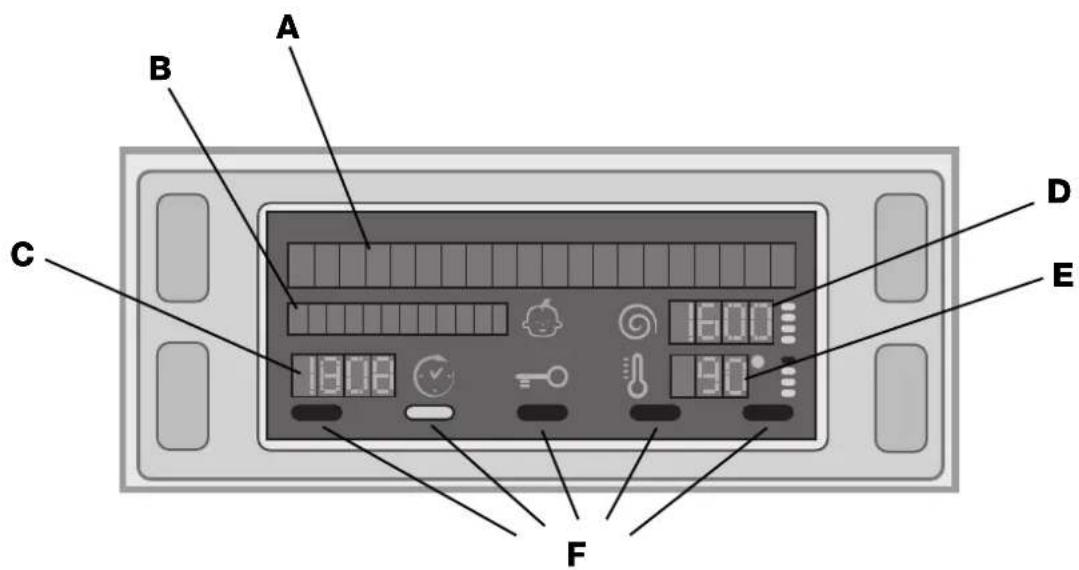

Pantalla La pantalla es útil para programar la máquina y brinda múltiple información. En las dos series superiores A y B se visualizan: el programa de lavado o el tipo de secado seleccionado, la fase de lavado en curso (el nivel de secado o el tiempo de secado seleccionado) y todas las indicaciones correspondientes al estado de avance del programa. En la serie C se visualiza el tiempo que falta para que finalice el ciclo de lavado en curso y, si se hubiera fijado un COMIENZO RETRASADO, el tiempo que falta para que comience el programa seleccionado. En la serie D se visualiza el valor máximo de velocidad de centrifugado que la máquina puede desarrollar según el programa seleccionado; si el programa no prevé el centrifugado, la serie permanece apagada. En la serie E se visualiza el valor máximo de temperatura que se puede fijar según el programa seleccionado; si el programa no prevé la selección de temperatura, la serie permanece apagada. Las series F corresponden a las funciones y se encienden cuando la función seleccionada es compatible con el programa elegido. Símbolo Puerta bloqueada El símbolo encendido indica que la puerta está bloqueada para impedir aperturas accidentales. Para evitar daños, se debe esperar que el símbolo se apague, antes de abrir la puerta. Nota: si la función COMIENZO RETRASADO está activada, la puerta no se puede abrir, para abrirla se debe poner en pausa la máquina presionando el botón PUESTA EN MARCHA/PAUSA. La primera vez que se enciende, se solicitará la elección del idioma y, para ello, la pantalla entrará automáticamente en el menú de selección de idioma. Para elegir el idioma deseado, presione los botones TEMPERATURA y CENTRIFUGADO, para confirmar la elección, presione el botón SECADO. Si se desea seleccionar otro idioma, presione simultáneamente los botones SECADO + TEMPERATURA + CENTRIFUGADO durante 5 segundos, luego repita las operaciones indicadas precedentemente.

Cómo efectuar un ciclo de lavado o de secado

1. ENCENDER LA MÁQUINA. Presione el botón , en

la pantalla aparecerá la palabra BIENVENIDO; el piloto PUESTA EN MARCHA/PAUSA centelleará lentamente de color verde.

2. CARGAR LA ROPA. Abra la puerta. Cargue la ropa,

cuidando no superar la cantidad de carga indicada en la tabla de programas de la página siguiente.

3. DOSIFICAR EL DETERGENTE. Extraiga el contenedor

y vierta el detergente en las cubetas correspondientes como se explica en "Detergentes y ropa".

4. CERRAR LA PUERTA.

5. ELEGIR EL PROGRAMA. Presione uno de los

botones del SELECTOR DE PROGRAMAS para seleccionar el programa deseado; el nombre del programa aparecerá en la pantalla; a dicho programa se le asociará una temperatura y una velocidad de centrifugado que se pueden modificar. En la pantalla aparecerá la duración del ciclo.

6. PERSONALIZAR EL CICLO DE LAVADO. Utilice los

botones correspondientes: Modificar la temperatura y/o el centrifugado. La máquina selecciona automáticamente la temperatura y el centrifugado máximos previstos para el programa seleccionado y, por lo tanto, no se pueden aumentar. Presionando el botón se disminuye progresivamente la temperatura hasta llegar al lavado en frío "OFF". Presionando el botón se disminuye progresivamente el centrifugado hasta su exclusión "OFF". Si se presionan una vez más los botones, se volverá a los valores máximos previstos. Seleccionar un comienzo retrasado. Para seleccionar el comienzo retrasado del programa elegido, presione el botón correspondiente hasta alcanzar el tiempo de retraso deseado. Cuando dicha opción está activada, en la pantalla aparece el símbolo . Para eliminar el comienzo retrasado, presione el botón hasta que aparezca el mensaje OFF. Seleccionar el secado. Presionando una o varias veces el botón SECADO se selecciona el tipo de secado deseado. Se han previsto dos posibilidades: A - En base al nivel de humedad de las prendas secadas No plancha: prendas ligeramente húmedas, fáciles de planchar. Para colgar: prendas secas listas para guardar. Para doblar: prendas muy secas, aconsejado para toallas y albornoces. B - En base al tiempo: de 40 a 180 minutos. Para excluir el secado presione el botón correspondiente hasta que aparezca en la pantalla la palabra OFF. Si excepcionalmente la carga de ropa para lavar y secar es superior al máximo previsto (ver la tabla al costado), realice el lavado, y una vez finalizado el programa, divida la carga y coloque una parte en el cesto. A partir de ese momento, siga las instrucciones para efectuar "Sólo el secado". Repita las mismas operaciones para la carga restante. Nota: al finalizar el secado continúa siempre un período de enfriamiento. Sólo el secado Seleccione con el selector de PROGRAMAS un secado

- - ) según el tipo de tejido, luego elija el tipo de secado deseado con el botón SECADO. Modificar las características del ciclo. Presione el botón para activar la función; el piloto correspondiente al botón se encenderá. Presione nuevamente el botón para desactivar la función; el piloto se apagará. Si la función seleccionada no es compatible con el programa elegido, el piloto centelleará y la función no se activará. Si la función elegida no es compatible con otra seleccionada precedentemente, el piloto correspondiente a la primera función seleccionada centelleará y se activará sólo la segunda, el piloto de la función activada se iluminará. Las funciones pueden variar la carga recomendada y/o la duración del ciclo.

7. PONER EN MARCHA EL PROGRAMA. Presione el

botón PUESTA EN MARCHA/PAUSA. El piloto correspondiente se iluminará de color verde fijo y la puerta se bloqueará (símbolo PUERTA BLOQUEADA encendido). Durante el lavado, en la pantalla aparecerá el nombre de la fase en curso. Para cambiar un programa mientras un ciclo está en curso, ponga la lavasecadora en pausa presionando el botón PUESTA EN MARCHA/ PAUSA (el piloto PUESTA EN MARCHA/PAUSA centelleará lentamente de color anaranjado); luego seleccione el ciclo deseado y presione nuevamente el botón PUESTA EN MARCHA/PAUSA. Para abrir la puerta mientras un ciclo está en curso, presione el botón PUESTA EN MARCHA/PAUSA; si el símbolo PUERTA BLOQUEADA está apagado, será posible abrir la puerta. Presione nuevamente el botón PUESTA EN MARCHA/PAUSA para reanudar el programa a partir del momento en el que se había interrumpido.

8. FIN DEL PROGRAMA. En la pantalla aparecerá el

mensaje "FIN DEL CICLO", cuando el símbolo PUERTA BLOQUEADA se apague, será posible abrir la puerta. Abra la puerta, descargue la ropa y apague la máquina. Si desea anular un ciclo que ya ha comenzado, presione más tiempo el botón . El ciclo se interrumpirá y la máquina se apagará. Tabla de tiempos de secado (valor indicativo) Tipo de tela Tipo de carga Carga máx. (kg) Para doblar Para colgar No PlanchaAlgodón Ropa de distintasdimensiones, toallas5 180 170 160Sintéticos Sábanas,Camisas, Pijamas,calcetines, etc.3 180 170 160Lana Camisetas, Jerseypesados, etc.1,5 150 140 130ES

Programas y funciones Descripción del ProgramaTe m p . max. (°C) Veloci- dad máx. (r.p.m.)Seca- DetergentesCarga máx.(Kg.)Duracióndel cicloBlanque- ador LavadoSuavi-zanteNorm-

Con Mini cargaProgramas para todos los díasAlgodón (*) (1° presión del botón) blancos extremadamente sucios.90° 1200ll ll Algodón (2° presión del botón) blancos y colores resistentes muy sucios.60° 1200ll ll Algodón (3° presión del botón) blancos y colores delicados muy sucios.40° 1200ll ll Sintéticos (1° presión del botón) colores resistentes muy sucios.60° 800ll ll 31,5 Sintéticos (2° presión del botón) colores resistentes poco sucios.40° 800ll ll 31,5 Mix 30' (1° presión del botón) para refrescar rápidamente prendas poco sucias(no se aconseja utilizarlo para lana, seda y prendas para lavar a mano).30° 800

3 -Mix 15' (2° presión del botón) para refrescar rápidamente prendas poco sucias(no se aconseja utilizarlo para lana, seda y prendas para lavar a mano).30° 800

1,5 -Seda/Cortinas: para prendas de seda, viscosa, lencería 30° 0 - -

Memoria: permite memorizar cualquier tipo de lavado.Lana: para lana, cachemira, etc.40° 800ll ll1,5 1Programas de secadoSecado algodón (1° presión del botón)- - - - - 5 -Secado sintéticos (2° presión del botón)- - - - - 3 -Secado lana (3° presión del botón)- -

- - - 1,5 - Programas Parciales Centrifugado - 1200

- - - 7 -Aclarado (1° presión del botón)- 1200

Descarga (2° presión del botón) - 0 - - - - 7 - Para todos los Test Institutes:

• Programa de control según la norma EN 60456: seleccione el programa algodón con una temperatura de 60ºC. Tabla de programas Se puede controlar la duración de los programas de lavado en la pantalla. Funciones de lavado Antimancha Esta función es útil para eliminar las manchas más resistentes. IIntroduzca la cubeta adicional 4 suministrada con el aparato, en la cubeta 1. Al verter el blanqueador no debe superar el nivel "máx." indicado en el perno central (véase la figura). Para relizar sólo el blanqueo, vierta el blanqueador en la cubeta adicional 4, seleccione el programa "Aclarado" y active la función "Antimancha". Para blanquear durante el lavado, vierta el detergente y los aditivos, seleccione el programa deseado y active la función "Antimancha". El uso de la cubeta adicional 4 excluye el prelavado. No se puede activar con los programas , , , Descarga y Programas de secado. Aclarado Extra Al elegir esta opción aumentará la eficacia del aclarado y se asegurará la máxima eliminación del detergente. Es útil para pieles particularmente sensibles. No se puede activar con los programas , , Descarga y Programas de secado. Plancha fácil Cuando se selecciona esta función, el lavado y el centrifugado se modificarán oportunamente para disminuir la formación de arrugas. Al finalizar el ciclo, la lavasecadora realizará lentas rotaciones del cesto; el piloto de la función PLANCHA FÁCIL se encenderá, el de PUESTA EN MARCHA/PAUSA centelleará lentamente de color anaranjado y el mensaje "FIN DEL CICLO" aparecerá en la pantalla. Para finalizar el ciclo se deberá presionar el botón PUESTA EN MARCHA/PAUSA o el botón PLANCHA FÁCIL. En el programa Seda/Cortinas la máquina terminará el ciclo dejando la ropa en remojo, el piloto de la función PLANCHA FÁCIL se encenderá, el de PUESTA EN MARCHA/PAUSA centelleará lentamente de color anaranjado y el mensaje "DETENER CON AGUA" aparecerá en la pantalla. Para descargar el agua y poder sacar la ropa, es necesario presionar el botón PUESTA EN MARCHA/PAUSA o el botón PLANCHA FÁCIL. No se puede activar con los programas , , , Descarga y Programas de secado. Mini carga Se aconseja utilizar esta función cuando la cantidad de ropa para lavar es igual o inferior a la mitad de la carga máxima aconsejada (ver la Tabla de programas). No se puede activar con los programas , , Descarga y Programas de secado. MAX

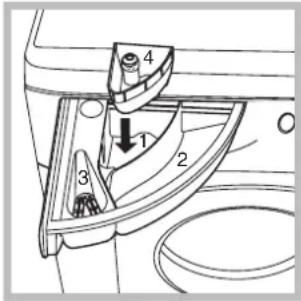

Detergentes y ropa Contenedor de detergentes El buen resultado del lavado depende también de la correcta dosificación del detergente: si se excede la cantidad, no se lava de manera más eficaz, sino que se contribuye a encostrar las partes internas de la lavasecadora y a contaminar el medio ambiente. No use detergentes para el lavado a mano porque producen demasiada espuma. Extraiga el contenedor de detergentes e introduzca el detergente o el aditivo de la siguiente manera: cubeta 1: Detergente para prelavado (en polvo) Antes de verter el detergente, verifique que no esté colocada la cubeta adicional 4. cubeta 2: Detergente para lavado (en polvo o líquido) El detergente líquido se debe verter sólo antes de la puesta en marcha. cubeta 3: Aditivos (suavizante, etc.) El suavizante no se debe volcar fuera de la rejilla. cubeta adicional 4: Blanqueador Preparar la ropa Subdivida la ropa según: - el tipo de tejido / el símbolo en la etiqueta. - los colores: separe las prendas de color y las blancas. Vacíe los bolsillos y controle los botones. No supere los valores indicados, referidos al peso de la ropa seca: Tejidos resistentes: max 7 kg. Tejidos sintéticos: max 3 kg. Tejidos delicados: max 2 kg. Lana: max 1,5 kg. Seda: max 1 kg ¿Cuánto pesa la ropa? 1 sábana 400/500 g 1 funda 150/200 g 1 mantel 400/500 g 1 albornoz 900/1200 g 1 toalla 150/250 g MAX

Programas particulares Mix 30': fue estudiado para lavar prendas ligeramente sucias y en poco tiempo: dura sólo 30 minutos y de esa manera permite ahorrar energía y tiempo. Seleccionando el programa ( a 30ºC) es posible lavar conjuntamente tejidos de distinto tipo (excluidas lana y seda), con una carga máxima de 3 kg. Mix 15': fue estudiado para lavar prendas ligeramente sucias y en poco tiempo: dura sólo 15 minutos y de esa manera permite ahorrar energía y tiempo. Seleccionando el programa ( a 30ºC) es posible lavar conjuntamente tejidos de distinto tipo (excluidas lana y seda), con una carga máxima de 1,5 kg. Seda: utilice el programa correspondiente para lavar todas las prendas de seda. Se aconseja el uso de un detergente específico para prendas delicadas. Cortinas: pliéguelas y colóquelas dentro de una funda o de una bolsa de red. Utilice el programa

Lana: Scholtès es la única lavasecadora que ha obtenido el prestigioso reconocimiento Woolmark Platinum Care (M.0508) otorgado por The Woolmark Company que certifica el lavado en lavasecadora de todas las prendas de lana, incluidas aquellas que contienen la etiqueta sólo lavado a mano . En consecuencia, con el programa se puede utilizar la lavasecadora con total tranquilidad para lavar todas sus prendas de lana (máx. 1,5 kg) garantizando la obtención de los mejores resultados. Sistema de equilibrado de la carga Antes de cada centrifugado, para evitar vibraciones excesivas y para distribuir la carga de modo uniforme, el cesto realiza rotaciones a una velocidad ligeramente superior a la del lavado. Si después de varios intentos, la carga todavía no está correctamente equilibrada, la máquina realiza el centrifugado a una velocidad inferior a la prevista. Cuando existe un excesivo desequilibrio, la lavasecadora realiza la distribución antes que el centrifugado. Para obtener una mejor distribución de la carga y su correcto equilibrado, se aconseja mezclar prendas grandes y pequeñas.ES

Precauciones y consejos La lavasecadora fue proyectada y fabricada en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Seguridad general Este aparato ha sido fabricado para un uso de tipo doméstico exclusivamente. La lavasecadora debe ser utilizada sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. No toque la máquina con los pies desnudos ni con las manos o los pies mojados o húmedos. No desenchufe la máquina tirando el cable, sino tomando el enchufe. No abra el contenedor de detergentes mientras la máquina está en funcionamiento. No toque el agua de descarga porque puede alcanzar temperaturas elevadas. En ningún caso fuerce la puerta: podría dañarse el mecanismo de seguridad que la protege de aperturas accidentales. En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Controle siempre que los niños no se acerquen a la máquina cuando está en funcionamiento. Durante el lavado, la puerta tiende a calentarse. Si debe ser trasladada, deberán intervenir dos o más personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una sola persona ya que es muy pesada. Antes de introducir la ropa controle que el cesto esté vacío. Durante el secado la puerta tiende a calentarse. No seque ropa lavada con solventes inflamables (por ej. tricloroetileno). No seque gomaespuma o elastómeros análogos. Verifique que, durante las fases de secado, el grifo de agua esté abierto. Eliminaciones Eliminación del material de embalaje: respete las normas locales, de ese modo, los embalajes podrán volver a ser utilizados. En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos, los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos Apertura manual de la puerta Si desea sacar la ropa de la lavasecadora y no es posible abrir la puerta debido a un corte de energía eléctrica, proceda del siguiente modo:

1. desenchufe la máquina.

2. verifique que el nivel de agua en el interior de la

máquina sea inferior al hueco de la puerta; si no es así, extraiga el agua en exceso utilizando el tubo de descarga y recogiéndola en un balde.

3. utilizando la lengüeta indicada en la figura, tire

hacia fuera hasta liberar la varilla de plástico del retén; posteriormente tire hacia abajo y simultáneamente abra la puerta. los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.40

Mantenimiento y cuidados Interrumpir el agua y la corriente eléctrica Cierre el grifo de agua después de cada lavado. De este modo se limita el desgaste de la instalación hidráulica de la lavasecadora y se elimina el peligro de pérdidas. Desenchufe la máquina cuando la debe limpiar y durante los trabajos de mantenimiento. Limpiar la lavasecadora La parte externa y las partes de goma se pueden limpiar con un paño embebido en agua tibia y jabón. No use solventes ni productos abrasivos. Limpiar el contenedor de detergentes Extraiga el contenedor levantándolo y tirándolo hacia fuera (ver la figura). Lávelo debajo del agua corriente, esta limpieza se debe realizar frecuentemente. Cuidar la puerta y el cesto Deje siempre semicerrada la puerta para evitar que se formen malos olores. Limpiar la bomba La lavasecadora posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma. Verifique que el ciclo de lavado haya terminado y desenchufe la máquina.

Para acceder a la precámara:

1. desenrosque la tapa

girándola en sentido antihorario (ver la figura): es normal que se vuelque un poco de agua;

2. limpie con cuidado el interior;

3. vuelva a enroscar la tapa.

Controlar el tubo de alimentación de agua Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rajaduras debe ser sustituido: durante los lavados, las fuertes presiones podrían provocar roturas imprevistas. No utilice nunca tubos ya usados.ES

Anomalías y soluciones Puede suceder que la lavasecadora no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia),controle que no se trate de un problema de fácil solución utilizando la siguiente lista. Anomalías: La lavasecadora no se enciende. El ciclo de lavado no comienza. La lavasecadora no carga agua (En la pantalla aparecerá el mensaje "SIN AGUA, REVISAR SUMINISTRO"). La lavasecadora carga y descarga agua continuamente. La lavasecadora no descarga o no centrifuga. La lavasecadora vibra mucho durante la centrifugación. La lavasecadora pierde agua. La máquina está bloqueada, la pantalla centellea e indica un código de anomalía (por ej.: F-01, F-..). Se forma demasiada espuma. La Lavasecadora no seca. Posibles causas / Solución: El enchufe no está introducido en la toma de corriente, o no hace contacto. En la casa no hay corriente. La puerta no está correctamente cerrada. El botón ENCENDIDO/APAGADO no ha sido presionado. El botón PUESTA EN MARCHA/PAUSA no ha sido presionado. El grifo de agua no está abierto. Se fijó un retraso de la hora de puesta en marcha (ver Cómo efectuar un ciclo de lavado o de secado). El tubo de alimentación de agua no está conectado al grifo. El tubo está plegado. El grifo de agua no está abierto. En la casa no hay agua. No hay suficiente presión. El botón PUESTA EN MARCHA/PAUSA no ha sido presionado. El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver Instalación). El extremo del tubo de descarga está sumergido en el agua (ver Instalación). La descarga de pared no posee un respiradero. Si después de estas verificaciones, el problema no se resuelve, cierre el grifo de agua, apague la lavasecadora y llame a la Asistencia. Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, por ello la lavasecadora carga y descarga agua de modo continuo. Para eliminar este inconveniente se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje. El programa no prevé la descarga: con algunos programas es necesario ponerla en marcha manualmente (Programas y funciones). Se puede utilizar la función PLANCHA FÁCIL: para completar el programa, pulse el botón PUESTA EN MARCHA/PAUSA (Programas y funciones). El tubo de descarga está plegado (ver Instalación). El conducto de descarga está obstruido. El cesto, en el momento de la instalación, no fue desbloqueado correctamente (ver Instalación). La máquina no está instalada en un lugar plano (ver Instalación). Existe muy poco espacio entre la máquina, los muebles y la pared (ver Instalación). El tubo de alimentación de agua no está bien enroscado (ver Instalación). El contenedor de detergentes está obstruido (para limpiarlo ver Mantenimiento y cuidados). El tubo de descarga no está bien fijado (ver Instalación). Apague la máquina y desenchúfela, espere aproximadamente 1 minuto y luego vuelva a encenderla. Si la anomalía persiste, llame al Servicio de Asistencia Técnica. El detergente no es específico para la lavasecadora (debe contener algunas de las frases para lavasecadora, a mano o en lavasecadora o similares). La dosificación fue excesiva. El enchufe no está introducido en la toma de corriente, o no hace contacto. En la casa no hay corriente. La puerta no está bien cerrada. Se fijó un retraso de la hora de puesta en funcionamiento. El SECADO está en la posición OFF.42

Asistencia Antes de llamar al Servicio de Asistencia Técnica: Verifique si la anomalía la puede resolver Ud. solo (ver Anomalías y soluciones); Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto; Si no es así, llame al Servicio de Asistencia técnica autorizado, al número de teléfono indicado en el certificado de garantía. No recurra nunca a técnicos no autorizados. Comunique: el tipo de anomalía; el modelo de la máquina (Mod.); el número de serie (S/N ). Esta información se encuentra en la placa aplicada en la parte posterior de la lavasecadora y en la parte delantera abriendo la puerta. La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de Piezas y componentes Mano de obra de los técnicos Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.
