Advertencias y normas de seguridad 39Descripción del aparato 40Instalación 40Encendido y selección de temperatura 41Apagado y desconexión 41Organización de los alimentos 42Distribución de los alimentos 43Congelación y conservaciónde los productos y producciónde cubos de hielo 43-44Deshielo 45Limpieza 46Ahorro de energía 46Pequeñas averías queusted mismo puede reparar 47-48Asistencia técnica 48Instrucciones para la instalación 49 Índice

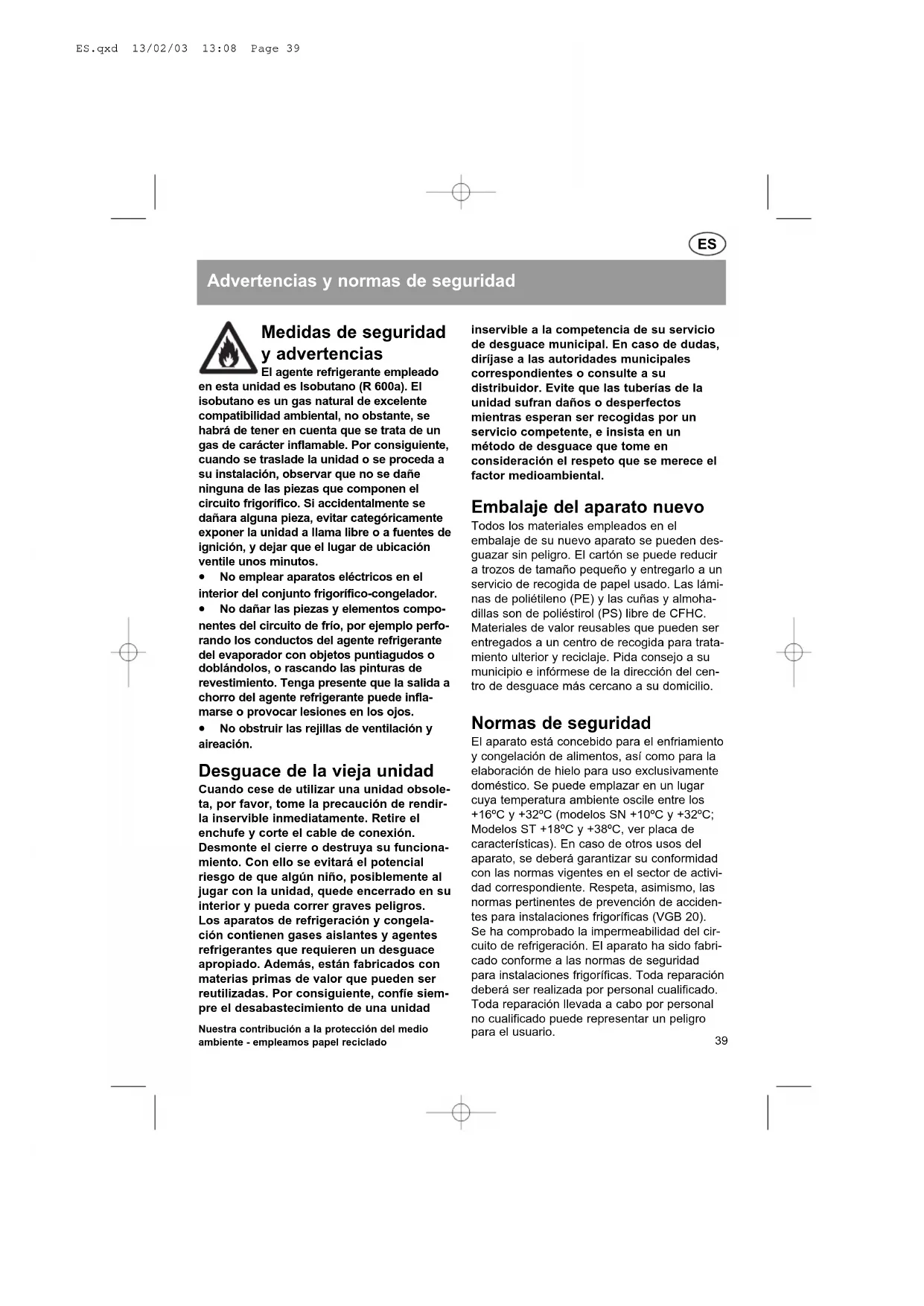

FR.qxd 13/02/03 13:08 Page 25ES.qxd 13/02/03 13:08 Page 38Advertencias y normas de seguridad Medidas de seguridad y advertencias El agente refrigerante empleado en esta unidad es Isobutano (R 600a). El isobutano es un gas natural de excelente compatibilidad ambiental, no obstante, se habrá de tener en cuenta que se trata de un gas de carácter inflamable. Por consiguiente, cuando se traslade la unidad o se proceda a su instalación, observar que no se dañe ninguna de las piezas que componen el circuito frigorífico. Si accidentalmente se dañara alguna pieza, evitar categóricamente exponer la unidad a llama libre o a fuentes de ignición, y dejar que el lugar de ubicación ventile unos minutos.

• No emplear aparatos eléctricos en el interior del conjunto frigorífico-congelador.

• No dañar las piezas y elementos compo- nentes del circuito de frío, por ejemplo perfo- rando los conductos del agente refrigerante del evaporador con objetos puntiagudos o doblándolos, o rascando las pinturas de revestimiento. Tenga presente que la salida a chorro del agente refrigerante puede infla- marse o provocar lesiones en los ojos.

• No obstruir las rejillas de ventilación y aireación. Desguace de la vieja unidad Cuando cese de utilizar una unidad obsole- ta, por favor, tome la precaución de rendir- la inservible inmediatamente. Retire el enchufe y corte el cable de conexión. Desmonte el cierre o destruya su funciona- miento. Con ello se evitará el potencial riesgo de que algún niño, posiblemente al jugar con la unidad, quede encerrado en su interior y pueda correr graves peligros. Los aparatos de refrigeración y congela- ción contienen gases aislantes y agentes refrigerantes que requieren un desguace apropiado. Además, están fabricados con materias primas de valor que pueden ser reutilizadas. Por consiguiente, confíe siem- pre el desabastecimiento de una unidad Nuestra contribución a la protección del medio ambiente - empleamos papel reciclado inservible a la competencia de su servicio de desguace municipal. En caso de dudas, diríjase a las autoridades municipales correspondientes o consulte a su distribuidor. Evite que las tuberías de la unidad sufran daños o desperfectos mientras esperan ser recogidas por un servicio competente, e insista en un método de desguace que tome en consideración el respeto que se merece el factor medioambiental. Embalaje del aparato nuevo Todos los materiales empleados en el embalaje de su nuevo aparato se pueden des- guazar sin peligro. El cartón se puede reducir a trozos de tamaño pequeño y entregarlo a un servicio de recogida de papel usado. Las lámi- nas de poliétileno (PE) y las cuñas y almoha- dillas son de poliéstirol (PS) libre de CFHC. Materiales de valor reusables que pueden ser entregados a un centro de recogida para trata- miento ulterior y reciclaje. Pida consejo a su municipio e infórmese de la dirección del cen- tro de desguace más cercano a su domicilio. Normas de seguridad El aparato está concebido para el enfriamiento y congelación de alimentos, así como para la elaboración de hielo para uso exclusivamente doméstico. Se puede emplazar en un lugar cuya temperatura ambiente oscile entre los +16ºC y +32ºC (modelos SN +10ºC y +32ºC; Modelos ST +18ºC y +38ºC, ver placa de características). En caso de otros usos del aparato, se deberá garantizar su conformidad con las normas vigentes en el sector de activi- dad correspondiente. Respeta, asimismo, las normas pertinentes de prevención de acciden- tes para instalaciones frigoríficas (VGB 20). Se ha comprobado la impermeabilidad del cir- cuito de refrigeración. El aparato ha sido fabri- cado conforme a las normas de seguridad para instalaciones frigoríficas. Toda reparación deberá ser realizada por personal cualificado. Toda reparación llevada a cabo por personal no cualificado puede representar un peligro para el usuario.

ES.qxd 13/02/03 13:08 Page 39Antes de leer, despliegue las últimas páginas del folleto que contienen las ilustraciones. Las instrucciones de uso son válidas para varios modelos, por lo que las ilustraciones presentadas quizás no correspondan a las características específicas de su aparato. Vista general Figura a

1. Rejilla de ventilación.

2. Bandeja de cubitos de hielo.

3. Selector de temperatura/interruptor

de iluminación interior.

4. Parrillas-estanterías.

5. Recipientes para carne.

7. Canal de desagüe de agua

10. Rejilla de ventilación de la base.

12. Receptáculo para huevos.

15. Estantes laterales.

18. Cierre hermético de la puerta.

22. Interruptor de congelación. (Fig.

d ) A. Compartimento congelador. B Compartimento frigorífico. Lugar de instalación del aparato. Se recomienda instalar el aparato en lugar seco y bien ventilado, que no esté directa- mente expuesto a los rayos solares ni cerca de una fuente de calor, como cocinas o radiadores. Si ello no fuera posible, utilice una placa aislante o respete las siguientes distancias a dicha fuente de calor: - 3 cm. con respecto a una cocina eléctrica. - 30 cm. con respecto a una cocina de gasoil o carbón. Si se instala el aparato al lado de otro frigorífico o congelador, se deberá dejar una distancia lateral de 2 cm. en prevención de que se forme agua de vapor. Cambio del sentido de apertura de la puerta. Ver instrucciones de montaje adjuntas. Conexión eléctrica. Conecte el aparato, a corriente alterna 220-230 V/50 Hz., en un enchufe reglamentario. El enchufe deberá estar protegido con un fusible de al menos 10 A. Ventilación. El aire caliente tiene que poder salir libremente por la parte trasera del aparato. De lo contrario, el aparato incrementará su potencia, ocasionando un mayor consumo de energía. Compruebe, por tanto, que las aberturas y la rejilla de ventilación no queden bloqueadas.

Descripción del aparato Instalación

ES.qxd 13/02/03 13:08 Page 40Limpie minuciosamente el interior del aparato antes de usarlo por primera vez (ver limpieza). Encendido Gire el selector de temperatura (figura d) que se encuentra en la posición “0”; de este modo se iniciará el proceso de refrigeración. Observaciones: Cuando el aparato está en marcha, se forman gotas de agua o una capa de escarcha en la pared trasera del mismo. Esto es normal. El aparato descongela de forma automática, por lo que no hace falta rascar la escarcha ni secar las gotas de agua. El agua se canaliza a través del canal de desagüe (Fig. k/7), yendo a parar a una bandeja en la parte posterior del aparato, donde se evapora. Al cerrar la puerta del congelador se produce un vacío en el interior del mismo; espere dos o tres minutos antes de volver a abrirla, para permitir su despresurización. Selección de temperatura Utilice el selector de temperatura (Figura d) para regular la temperatura del interior del fri- gorífico y el congelador, en función de la temperatura ambiente. Las cifras altas corresponden a grados bajos de temperatura. Cuando el selector de temperatura está en la posición “0”, el proceso de refrigeración está apagado. Dicho proceso comenzará al colo- carlo en la posición “1”. Se recomienda una posición media de temperatura (aproximadamente “2-3”). Para congelar alimentos, gire el selector de temperatura a la posición “3” (ver también “Congelación”). Importante para la conservación de productos congelado.s Si la temperatura del lugar destinado para el aparato desciende por debajo de los +20ºC es necesario accionar el interruptor de congelación, la señalización roja estará visible (figura d/22). Cuando se efectúe esta operación, la luz inte- rior permanecerá encendida a potencia reduci- da; de este modo, se mantendrá la temperatu- ra necesaria para la conservación a largo plazo dentro del compartimento congelador. Apagado Gire el selector de temperatura (figura d) a la posición “0”. El proceso de refrigeración se detendrá en todo el aparato. Desconexión Si el aparato no va a ser utilizado durante un largo periodo de tiempo, desenchúfelo, deje que se deshiele y límpielo. Deje abiertas las puertas del congelador y del frigorífico.

Encendido y selección de temperatura Apagado y desconexión

ES.qxd 13/02/03 13:08 Page 41Organización de los alimentos Posibilidades de modificación de la organización interior Las parrillas portadoras de la cámara frigorífi- ca se pueden cambiar de altura según las necesidades. Para ello, tire hacia adelante la parrilla, inclínela y sáquela, luego vuelva a ponerla en el lugar deseado (fig. f). Los botelleros pueden colocarse en posición oblicua. Los receptáculos de la pared interior de la puerta pueden sacarse para su limpieza (figura h). A la hora de guardar los alimentos, se recomienda:

• Dejar enfriar las comidas y bebidas calientes fuera del aparato.

• Empaquetar o envasar todos los alimentos antes de guardarlos.

• No poner aceite y grasas en contacto con las piezas de plástico ni con la junta de la puerta (éstas se pueden volver porosas).

• No guardar en el aparato ninguna materia explosiva.

• Las bebidas con alto grado de concentración de alcohol hay que cerrarlas herméticamente y mantenerlas en posición vertical.

• En la cámara frigorífica, la zona más fría se encuentra en la pared posterior y sobre la placa de refrigeración.

ES.qxd 13/02/03 13:08 Page 42Ejemplo de distribución Figura q En el congelador (A): Congelar alimentos, conservarlos y hacer cubos de hielo. En el frigorífico (B): En las parrillas portadoras (4), de arriba a abajo: productos de pastelería, productos preparados, productos lácteos. En los recipientes para carne (5): carne y embutidos. En la placa (8): carne y embutidos. En el recipiente para verduras (9): verduras, lechugas y fruta. En el depósito para huevos (12): huevos. En los compartimentos (13 y 14): mantequilla y queso. En el compartimento de la puerta (15): tubos y latas pequeñas. En los botelleros (17): botellas grandes. Puntos a tener en cuenta sobre las zonas de frío del aparato Debido al aire que circula en el interior del frigorífico se forman diferentes zonas de frío con sus respectivas temperaturas: La zona de temperatura para alimentos sensibles depende del modelo, se encuentra en la zona más inferior, entre la flecha lateral y el estante de cristal inferior (Fig. {/1 y 2), o también puede encontrarse entre las dos flechas (Fig. }/1 y 2). Ideal para almacenar carne, pescado, embutido, diferentes tipos de lechugas, etc. Al comprar comida congelada tenga en cuenta lo siguiente:

• Compre alimentos cuyo envase esté en perfectas condiciones.

• Compruebe que la fecha de caducidad no haya expirado.

• La temperatura del congelador del local donde vaya a realizar la compra deberá ser inferior a -18ºC.

• Compre los productos congelados en último lugar; envuélvalos en papel de periódico o colóquelos en una bolsa aislante y llévelo a casa enseguida para colocarlos cuanto antes en su congelador. Envasado de los productos frescos En el caso de que se vaya a congelar en casa, asegúrese de que los productos sean de gran calidad y estén envasados al vacío, para que no pierdan su sabor ni se sequen. Material adecuado para el envasado: laminillas de plástico, de polietinelo, papel de aluminio y cajas herméticas. Estos artículos están a la venta en cualquier comercio. Material inadecuado para el envasado: papel de envolver, papel sulfurizado, papel de celofán, bolsas de basura o bolsas de plástico usadas. Material adecuado para cerrar los envases: tiras de goma, clips de plástico, cuerda, cinta adhesiva impermeable o similares. Se puede termosellar el plástico y las bolsas de polieti- leno con una máquina apropiada. Colocar etiquetas indicando el contenido y la fecha de congelación antes de almacenar los alimentos en el congelador.

Distribución de los alimentos Congelación y conservación de los productos y producción de los cubos de hielo

ES.qxd 13/02/03 13:08 Page 43Congelación y conservación de los productos y producción de cubos de hielo Capacidad de congelación. Las cantidades de productos frescos que se pueden congelar en 24 horas varían según los modelos de congelador. KESV32M5 SF-28N/2TA SF-24N/2TA 3,5kg/24h. SF-21N/2TA Coloque los alimentos en el congelador de forma que no impidan la circulación del aire en el interior del compartimento. Asegúrese de que éstos no estén en contacto con los productos ya congelados. Regulación del selector de temperatura para congelar y empleo del interruptor de congelación. Coloque el selector de temperatura en la posición “3” para congelar los alimentos. En esta posición se pueden congelar 1,5 kg de alimentos. Para cantidades mayores, es necesario utilizar el interruptor de congelación (fig. d /22). (Al pulsar el interruptor, aparecerá una marca roja). Al finalizar el proceso de congelación finaliza (unas 24 horas después), desconecte el proceso volviendo a pulsar el interruptor. Importante durante la congelación: Evitar el contacto de los alimentos ya congelados con los frescos. Importante para la conservación de productos congelados: Si la temperatura del lugar destinado para el aparato desciende por debajo de los +20ºC es necesario accionar el interruptor de congelación, la señalización roja estará visible (figura d/22). Cuando se efectúe esta operación, la luz interior permanecerá encendida a potencia reducida; de este modo, se mantendrá la temperatura nece- saria para la conservación a largo plazo dentro del compartimento del congelador. Tiempo de conservación Para garantizar la calidad de los productos congelados, es importante que no se sobrepa- se la duración de conservación permitida. Ésta depende del tipo de producto congelado. A una temperatura de -18ºC, se puede con- servar pescado, embutidos, platos cocinados y productos de pastelería durante 2 meses; quesos, ave y carne durante 4 meses; verdura y fruta durante 6 meses. Descongelación de los productos Dependiendo del destino de los alimentos, puede elegir entre las siguientes posibilidades: - descongelación a temperatura ambiente, - en el interior del frigorífico, - en un horno eléctrico tradicional, de aire o microondas. Puede volver a congelar alimentos que estén parcial o totalmente descongelados a condición de que, en el caso de la carne y el pescado, no hayan estado durante más de un día a una temperatura de +3ºC, o, en el caso de otros productos, no hayan estado durante más de tres días a una temperatura de +3ºC. Compruebe que su olor, sabor y aspecto estén intactos, cocínelos y vuelva a congelarlos. No sobrepase el tiempo máximo de conserva- ción permitido. Producción de cubos de hielo Figura j Llene las 3/4 partes de las cubetas para hielo con agua y deposítelas en el congelador. Para sacar fácilmente los cubitos de las cubetas, dóblelas ligeramente.

ES.qxd 13/02/03 13:08 Page 44Deshielo Compartimento frigorífico El deshielo se realiza automáticamente. Al hacerlo, el agua corre a través de un canal y de un tubo de desagüe (Figura k /7) para ir a parar a una bandeja colectora, donde se evapora. Asegúrese de que ambos conductos (Figura k /19) estén siempre limpios para que el agua pueda correr sin obstáculos. Compartimento congelador En el compartimento congelador el deshielo no es automático, para evitar que se descongelen los productos allí almacenados. La acumulación de escarcha o hielo en las bandejas del congelador aumenta el consumo de energía y puede perjudicar el funcionamiento del aparato. Eliminar la acumulación de escarcha Para eliminar la acumulación de escarcha puede utilizar un raspador. No utilizar nunca objetos metálicos en punta que puedan dañar las placas de congelación. Deshielo Si se ha formado una capa de escarcha de 1/2 cm. es necesario proceder al deshielo del aparato. Si quedan alimentos congelados dentro del aparato, accione el interruptor de congelación (fig. d /22) unas 4 horas antes de proceder al deshielo, para que éstos alcancen de nuevo una temperatura muy baja. Proceda de la siguiente manera:

• Retire los alimentos congelados, envuélvalos bien en papel de periódico y guárdelos en un lugar fresco.

• Coloque el selector de temperatura (Figura a/3) en la posición “0” o desenchufe el aparato. Evite que el agua penetre en el selector de temperatura.

• Deje la puerta abierta y limpie el agua de deshielo con un trapo o esponja.

• Seque bien el compartimento congelador con un trapo seco, conecte de nuevo el aparato y vuelva a colocar los alimentos congelados. Consejos prácticos para la descongelación Para acelerar el proceso de descongelación se puede colocar una olla con agua muy caliente (no hirviendo) sobre una de las rejillas congeladoras. ¡No utilizar en ningún caso aparatos o equipos calefactores, velas o lámparas de petróleo! El uso de sprays específicos para descon- gelación requiere suma precaución, dado que éstos pueden originar gases explosivos o con- tener agentes disolventes o propelentes que pueden dañar los elementos de plástico de la unidad, resultar nocivos para la salud humana o provocar la corrosión en el aparato. No rascar el hielo o la escarcha con ayuda de objetos metálicos cortantes, dado que las rejillas congeladoras podrían resultar dañadas. La salida a chorros del agente refrigerante pueden provocar lesiones en los ojos o inflamarse.

ES.qxd 13/02/03 13:08 Page 45Antes de limpiar el aparato, desconéctelo o retire el fusible. Salvo para la junta de la puerta, utilice agua tibia con jabón. No utilice productos abrasivos, detergentes no diluidos ni disolventes. Limpie la junta de la puerta (Fig. a /18) únicamente con agua y séquela con cuidado con un trapo seco. Procure que no se filtre agua en el termostato (Fig. a /3). Limpie el canal (Fig. k /7) y el desagüe (Fig. k /19) del frigorífico con frecuencia, para que el agua de descongelación pueda correr sin obstáculos. En caso necesario, utilice bastoncillos para destaponar el orificio de desagüe. Limpie las paredes exteriores del aparato con productos de limpieza habituales en el mercado. Deje la puerta cerrada durante dicha operación, para evitar el contacto del producto de limpieza con las partes de plásti- co del interior del aparato.

• Coloque su congelador en un lugar fresco y bien ventilado. Procure que no esté expuesto directamente a los rayos solares ni en las proximidades de una fuente de calor (radiador, etc.)

• Deje enfríar los alimentos calientes antes de meterlos en el aparato.

• Descongele los alimentos en el compartimento frigorífico. De este modo, el frío almacenado en éstos servirá para refrescar los alimentos que guarda en dicho compartimento.

• Proceda al deshielo en cuanto se forme una capa de hielo en el interior del congelador, ya que ésta supone un obstáculo para la distribución del frío, provocando un aumento del consumo de energía.

• Abra y cierre rápidamente las puertas del aparato. Con ello evitará la acumulación de escarcha.

Limpieza Ahorro de energía

ES.qxd 13/02/03 13:08 Page 46Pequeñas averías que usted puede reparar PROBLEMA Si hay ruidos extraños Si la luz interior no funciona Si la temperatura dentro del compartimento frigorífico es demasido baja Si disminuye el rendimiento Si deja de enfriar totalmente CAUSAS POSIBLES - El aparato no está firme o hay un cuerpo extraño en la zona del aparato frigorífico. - Una pieza en la parte trasera no puede moverse libremente y toca el aparato o la pared. En este caso doble ligeramente dicha pieza. - La bombilla está fundida. Desenchufe, retire la cubierta (Fig. l) y cambie la bombilla (máximo 15W, 220V-240V, casquillo E14). - El interruptor de la puerta está atascado (Figura g /1). Intente moverlo. Si no cede, llame al servicio de asistencia. - El selector de temperatura (Figura l/3) está en posición “0”. - El selector de temperatura está colocado en una posición de muy baja temperatura. - No se ha accionado el interruptor de congelación (Fig. d /22) antes de colocar los alimentos frescos. - Se ha abierto la puerta muy a menudo. - Se ha congelado una gran cantidad de alimentos. - Hay una capa de escarcha demasiado gruesa en el congelador. - La rejilla de ventilación superior o inferior del aparato están obstruidas. - Hay un cuerpo extraño entre el aparato frigorífico y la pared. - El aparato no está bien enchufado. - El fusible está suelto. - El selector de temperatura está en posición “0”.

Antes de llamar al servicio técnico, le recomendamos que lea atentamente las siguientes indicaciones, de gran utilidad para reparar pequeños defectos. Tenga en cuenta que, incluso durante el periodo de validez de la garantía, tendrá que pagar los gastos del servicio técnico en caso de haber tenido que intervenir.

ES.qxd 13/02/03 13:08 Page 47Pequeñas averías que usted pueda reparar Asistencia técnica Si, a pesar de seguir estas indicaciones, no puede arreglar la avería, llame enseguida al servicio técnico. No intente arreglar el aparato, y menos todavía manipular las piezas eléctricas del mismo. No abra la puerta innecesariamente, para evitar la pérdida de frío. Placa de identificación Cuando llame al servicio técnico, facilite el número del aparato (Figura P/23) y el número de fabricación (Figura P/24). Ambas cifras se encuentran en la placa de identificación, situada en la parte inferior izquierda del aparato.

ES.qxd 13/02/03 13:08 Page 48Instrucciones para la instalación Antes de leer estas instrucciones sírvase abrir las últimas páginas donde encontrará las ilustraciones correspondientes. Instalación

• Coloque su frigorífico combinado en un lugar seco y ventilado. En un ambiente húmedo, la humedad relativa del aire se condensaría sobre las paredes de la misma.

• Al instalar el aparato cerca de una fuente de calor o de un aparato frigorífico deberá mantenerse la siguiente distancia mínima ( o interponer una placa aisladora): para cocinas eléctricas 3 cm para cocinas de aceite o de carbón, adosables 30 cm para frigoríficos 2 cm

• El aire que se calienta en la pared posterior del aparato tiene que salir libremente. Por eso no tape, de ningún modo, el espacio de ventilación a la pared o la rejilla de ventilación.

• El aparato tiene que descansar bien sobre el suelo y ha de ser bien nivelado. Compensar las desigualdades del suelo por medio de los dos pies roscados situa- dos en la parte delantera, Fig. s. Las dos ruedas situadas en la parte posterior facilitan empujar el aparato en un hueco. Conexión

• Conectar el aparato solamente a corriente alterna de 220-240V (SN/N), 220-230 V (ST) (50 Hz) 10 amperios, mediante una base de enchufe provista de contacto de protección e instalada conforme a las prescripciones vigentes. Cambio de sentido apertura de puertas Fig. q.

• Desmonte el embellecedor (1) para lo cual quite los tornillos de sujeción (2) y tire hacia arriba la parte superior.

• Quite los tampones de plástico (8) del lado opuesto (dos piezas) y colóquelos presionando en los agujeros de la bisagra central retirada.

• Quite la tapa protectora (9).

• Desatornille el eje de la bisagra inferior (10) y colóquelo en el lado opuesto.

• Coloque la puerta del compartimento refrigerador (7) sin olvidar el distanciador (11) y atornille la bisagra central (6).

• Coloque la puerta del compartimento congelador (5) sin olvidar de colocar la arandela de ajuste (12).

• Monte la bisagra superior (3) en el lado opuesto y desenrosque el eje de la bisagra (4), colocándolo en el otro agujero roscado de la bisagra, sin olvidar montar el distanciador de la puerta (13).

• Coloque el embellecedor (1) atornillándolo (2).

• En algunos modelos, es necesario cambiar el asa (14) de las puertas al lado opuesto. Nuestra contribución a la protección del medio ambiente -empleamos papel reciclado.
