| Tipo de producto | Grabador de video en red (NVR) |
| Marca | Axis |
| Modelo | S104815T (AXIS Camera Station S1048 Recorder) |
| Dimensiones (Al x An x Pr) | 86,8 mm x 482,4 mm (con cerraduras) x 646 mm (sin marco) |
| Peso | 18,9 kg |
| Alimentación | CA 100-240 V, 50/60 Hz, 495 W |
| Disipación térmica | 1 908 BTU/h máx. |
| Batería | Pila de botón de litio CR2032 3 V |
| Temperatura de funcionamiento | 10 °C a 35 °C (10-80% HR, punto de rocío máx. 29 °C) |
| Temperatura de almacenamiento | -40 °C a 65 °C |
| Humedad relativa (funcionamiento) | 10-80% (sin condensación) |
| Conectividad de red | 2 puertos Ethernet integrados |
| Puertos USB | 2 puertos USB |
| Conector serie | 1 conector serie |
| Conector de video | 1 conector de video (VGA) |
| Funciones principales | Grabación y gestión de video con AXIS Camera Station, control remoto a través de iDRAC, adición de cámaras de red, configuración de grabación |
| Sistema operativo | Windows (preinstalado) |
| Gestión remota | iDRAC Express integrado |
| Mantenimiento y limpieza | Quite el polvo regularmente de las aberturas de ventilación; use un paño seco y suave para la carcasa |
| Seguridad | Lea las instrucciones de seguridad proporcionadas; enchufe en un tomacorriente con conexión a tierra; use un SAI recomendado |
| Piezas de repuesto y reparabilidad | Comuníquese con el soporte de Axis para reparaciones; las piezas de repuesto están disponibles a través de distribuidores autorizados |
| Información general | Garantía: consulte www.axis.com/warranty; soporte: www.axis.com/support |
Preguntas frecuentes - S104815T AXIS
Preguntas de los usuarios sobre S104815T AXIS
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Grabadora de video en formato PDF gratis! Encuentra tus instrucciones S104815T - AXIS y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. S104815T de la marca AXIS.
MANUAL DE USUARIO S104815T AXIS
Esta Guía de instalación incluye las instrucciones necesarias para instalar AXIS Camera Station S1032 Recorder y AXIS Camera Station S1048 Recorder. Para obtener información acerca de cómo se utiliza este producto, vaya a www.axis.com
Pasos de la instalación
- Descripción general del hardware. Vea página 52.
- Conexión de los cables:
• AXIS S1032. Vea página 54.
- AXIS S1048. Vea página 57.
- Software de configuración. Vea página 59.
- Configuración de red. Vea página 59.
- Introducción. Vea página 59.
Contenido del paquete
- Grabadora AXIS Camera Station S1032 o grabadora AXIS Camera Station S1048
- Cables de alimentación
- Kit de montaje de los carriles
- Bisel y llave del bisel
- Bridas para cables
- Documento de normativa sobre seguridad
- Guía de instalación (este documento)

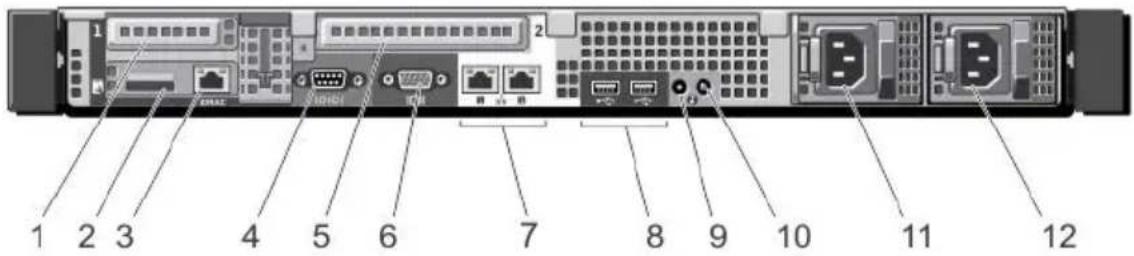

Descripción general del hardware - AXIS S1032
Panel posterior
| 1 Ranura de tarjeta de expansión PCIe 1 7 Conectores Ethernet (2) | |
| 2 Ranura para tarjeta de medios vFlash (opcional) | 8 Conectores USB (2) |
| 3 Puerto iDRAC (opcional) 9 Conector de identificación de sistema | |
| 4 Conector en serie 10 Botón de identificación del sistema | |
| 5 Ranura de tarjeta de expansión PCIe 2 11 Fuente de alimentación (PSU1) | |
| 6 Conector de vídeo 12 Fuente de alimentación (PSU2) | |

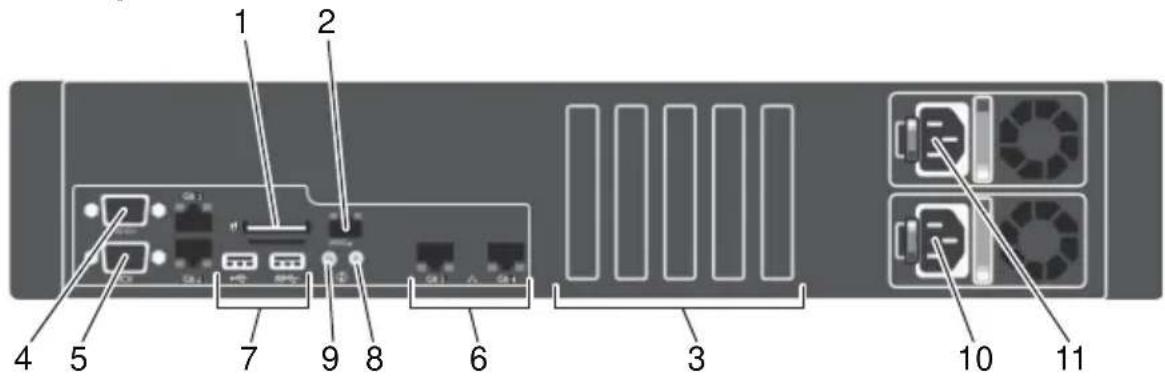

Descripción general del hardware - AXIS S1048
Panel posterior
| 1 Ranura para tarjeta de medios vFlash (opcional) | 7 Conectores USB (2) |
| 2 Puerto iDRAC (opcional) 8 Conector de identificación de sistema | |
| 3 Ranuras de tarjeta de expansión PCIe (5) 9 Botón de identificación del sistema | |
| 4 Conector en serie 10 Fuente de alimentación (PSU2) | |
| 5 Conector de vídeo 11 Fuente de alimentación (PSU1) | |
| 6 Conectores Ethernet (2) | |

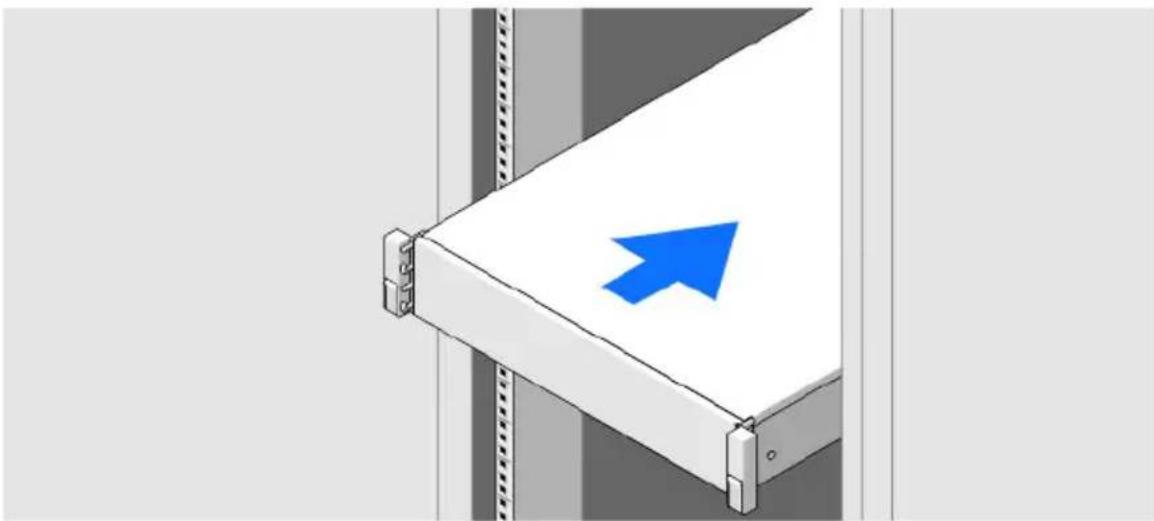

Desembale e instale la grabadora
Desembale el sistema e identifique cada artículo, vea Contenido del paquete en página 51.
Monte los carriles e instale la grabadora AXIS en el bastidor tal y como indican las instrucciones de seguridad y las de instalación del bastidor, suministradas con el sistema.
Conexión de los cables - AXIS S1032
Advertencia: Antes de iniciar ninguno de los procedimientos de esta sección, lea la información de seguridad suministrada con su ordenador. Para obtener más información, vea www.axis.com
NOTA: Puede que no se incluyan algunos dispositivos si no los ha pedido.

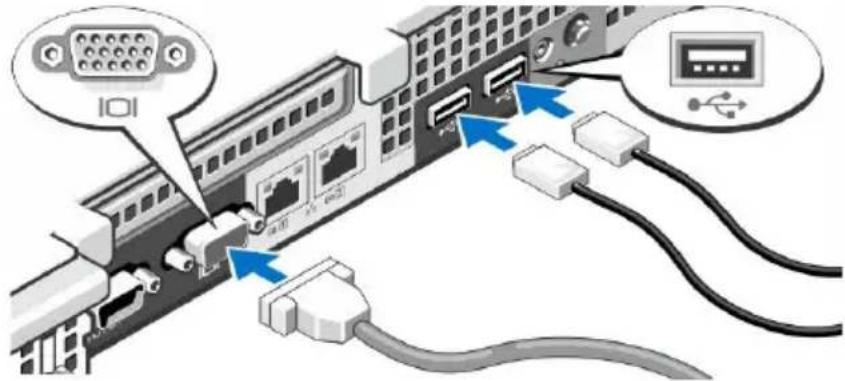

- Conecte el teclado, el ratón y el monitor. Los conectores de la parte posterior del sistema están marcados con iconos que indican qué cable se debe enchufar en cada conector. Asegúrese de apretar los tornillos (si los hay) del conector del cable del monitor.

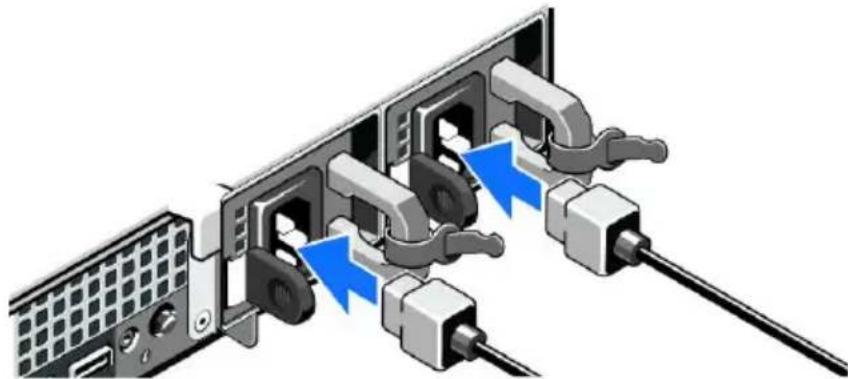

- Conecte los cables de alimentación del sistema al sistema y, si va a utilizar un monitor, conecte el cable de alimentación del monitor al monitor.

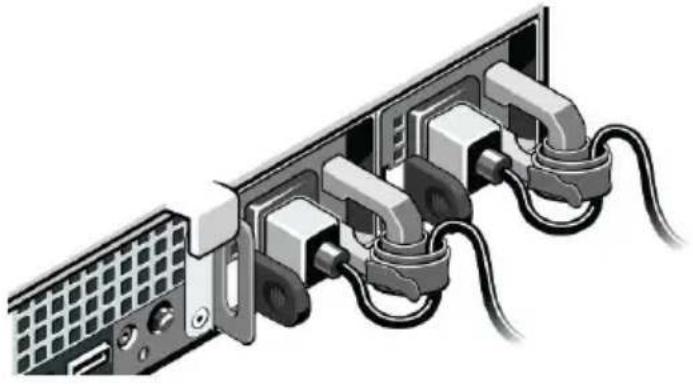

- Fije los cables de alimentación doblando los cables de alimentación del sistema, como muestra la ilustración, y enganchándolos con las bridas. Enchufe el otro extremo de los cables de alimentación a una salida de corriente conectada a tierra o a una fuente de alimentación independiente, como un sistema de alimentación ininterrumpida (SAI) o una unidad de distribución eléctrica (PDU).

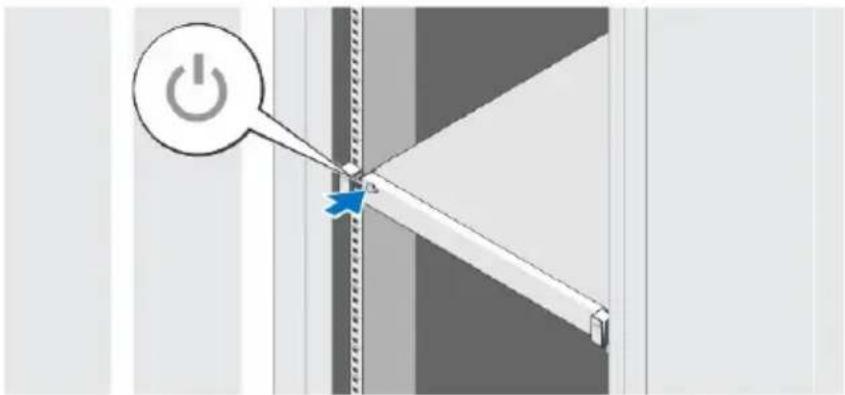

- Pulse el botón de alimentación para encender la grabadora. El indicador de alimentación debería iluminarse.
Conexión de los cables - AXIS S1048
Advertencia: Antes de iniciar ninguno de los procedimientos de esta sección, lea la información de seguridad suministrada con su ordenador. Para obtener más información, vea www.axis.com
NOTA: Puede que no se incluyan algunos dispositivos si no los ha pedido.

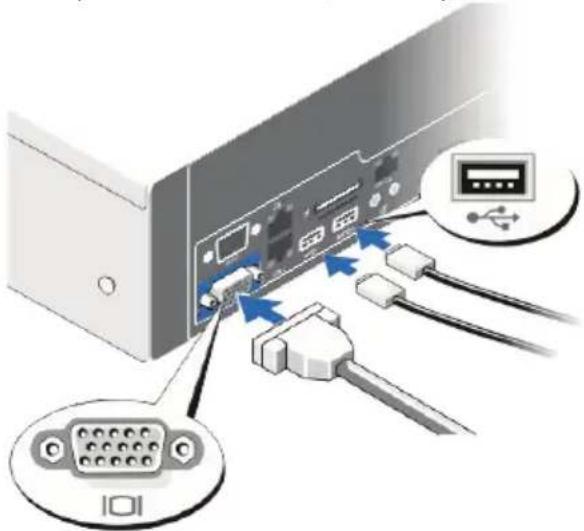

- Conecte el teclado, el ratón y el monitor. Los conectores de la parte posterior del sistema están marcados con iconos que indican qué cable se debe enchufar en cada conector. Asegúrese de apretar los tornillos (si los hay) del conector del cable del monitor.

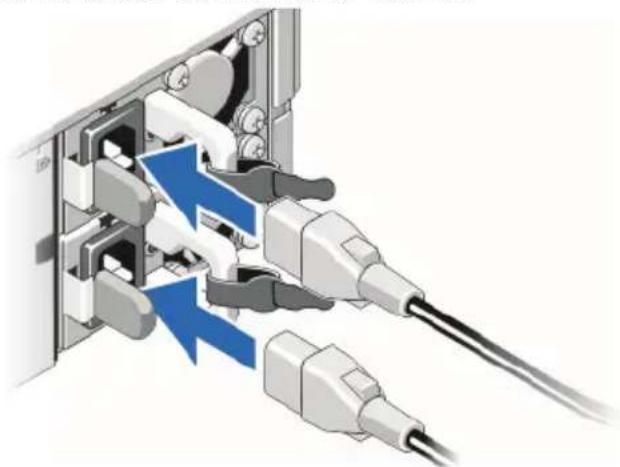

- Conecte los cables de alimentación del sistema al sistema y, si va a utilizar un monitor, conecte el cable de alimentación del monitor al monitor.

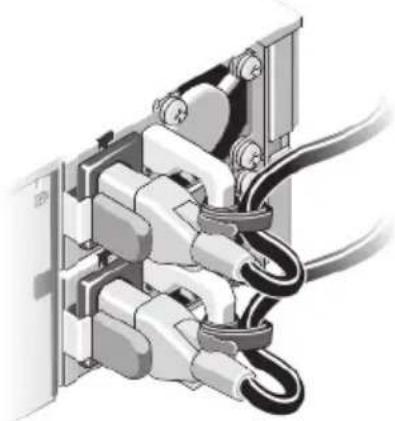

- Fije los cables de alimentación doblando los cables de alimentación del sistema, como muestra la ilustración, y enganchándolos con las bridas. Enchufe el otro extremo de los cables de alimentación a una salida de corriente conectada a tierra o a una fuente de alimentación independiente, como un sistema de alimentación ininterrumpida (SAI) o una unidad de distribución eléctrica (PDU).

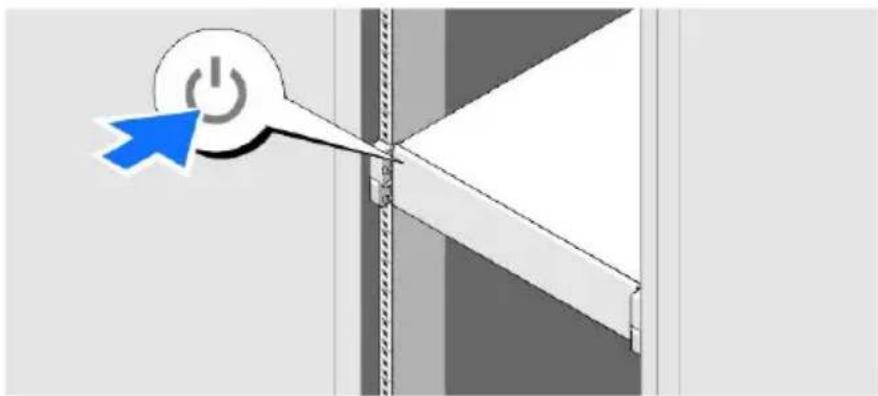

- Pulse el botón de alimentación para encender la grabadora. El indicador de alimentación debería iluminarse.
Este producto incluye el Controlador de acceso remoto (iDRAC) Express de Dell. El iDRAC Express puede utilizarse para gestionar, actualizar y desplegar servidores en grandes instalaciones. El iDRAC le permite supervisar de forma remota el estado de su producto para poder descubrir problemas como fallos en los discos duros lo antes posible y evitar, así, que el sistema se quede inactivo. Para obtener más información, visite www.dell.com
Software de configuración
Una vez que la grabadora se haya encendido, se instalará el sistema operativo Windows. Siga las instrucciones que aparecen en pantalla y aporte la información que se le solicite. Cuando finalice la instalación de Windows, haga doble clic en el acceso directo al cliente de AXIS Camera Station en el escritorio de Windows para iniciar AXIS Camera Station.
Configuración de red
AXIS Camera Station puede grabar y reproducir vídeo de cámaras y codificadores de vídeo conectados a una LAN (red de área local) o a una WAN (red de área amplia). Según la instalación, siga las instrucciones para la Network & Security Configuration de AXIS Camera Station User Manual disponible en www.axis.com
Introducción
El cliente y el asistente de AXIS Camera Station "Get Started with AXIS Camera Station" (Introducción a AXIS Camera Station) se inician automáticamente cuando se completa la instalación. El asistente de AXIS Camera Station proporciona un método rápido para añadir cámaras y configurar y activar la grabación:
- Seleccione las cámaras y los codificadores de vídeo que desea añadir.
- Seleccione los métodos de grabación y el lugar de almacenamiento de las grabaciones.
- Revise los ajustes y haga clic en Finish (finalizar) para añadir cámaras y empezar a grabar.
Para obtener más información, consulte la ayuda integrada en el AXIS Camera Station User Manual disponible en www.axis.com
Terminal de escritorio AXIS Camera Station S9001
Le recomendamos que utilice la AXIS S1032/S1048 con el terminal de escritorio AXIS Camera Station S9001. El AXIS S9001 es un terminal de escritorio con un cliente AXIS Camera Station Client preinstalado. Utilice el AXIS S9001 para acceder a los vídeos grabados y en directo y para
gestionar las cámaras y las grabaciones. La tarjeta gráfica del terminal de escritorio se ha optimizado para la visualización de vídeos grabados y en directo de múltiples cámaras.
Instale primero la grabadora AXIS S1032/S1048. Luego, instale el AXIS S9001 e inicie AXIS Camera Station Client. Desde el AXIS S9001, inicie sesión en el servidor AXIS Camera Station Server instalado en la grabadora AXIS S1032/S1048.
El uso de la AXIS S1032/S1048 no está recomendado para acceder a vídeo. El cliente AXIS Camera Station Client preinstalado está previsto para la configuración inicial, no para su uso habitual.
Especificaciones de la AXIS S1032/AXIS S1048
Nota:
Las siguientes especificaciones son las únicas que la ley exige que se suministren junto con su sistema. Para obtener una lista actual y completa de las especificaciones para su sistema, vaya a www.axis.com/support
Alimentación:
Fuente de alimentación CA (por fuente de alimentación)
| AXIS S1032 AXIS S1048 | ||
| Potencia 350 W 495 W | ||
| Disipación del calor 1356 BTU/h | máximo 1908 BTU/h máximo | |
| TensiónNota:Además, el sistema se ha diseñado para conectarse a sistemas de alimentación de TI con una tensión de fase a fase no superior a 230 V. | 100–240 V CA, calibración automática, 50/60 Hz | 100–240 V CA, calibración automática, 50/60 Hz |
| BateríaPila de botón | Pila de botón de litio de 3 V CR2032 | Pila de botón de litio de 3 V CR2032 |
Nota:
La disipación del calor se calcula a partir de la potencia nominal de la fuente de alimentación.
Física:
| AXIS S1032 AXIS S1048 | ||
| Altura | 42,8 mm (1,68 pulgadas) | 86,8 mm (3,42 pulgadas) |
| Anchura Con los enganches del | bastidor 482,4 mm(18,99 pulgadas)Sin los enganches del bastidor 434,0 mm (17,09 pulgadas) | Con los enganches del bastidor 482,4 mm(18,99 pulgadas)Sin los enganches del bastidor 434,0 mm (17,09 pulgadas) |
| Profundidad (bisel no incluido) | 607,0 mm (23,9 pulgadas) | 646 mm (25,4 pulgadas) |
| Peso | 13,6 kg (30,0 lb) | 18,9 kg (41,7 lb) |
Entorno:
Temperatura
| AXIS S1032 AXIS S1048 |
| Funcionamiento Funcionamiento | to continuo: De10 °C a 35 °C con unahumedad relativa (HR) del 10% al 80 %, con punto decondensación máx. a 26 °C.Descenso de temperatura secamáxima permitida de 1 °C/300m por encima de los 900 m (1°F por 550 pies) para evitardeterioro del funcionamiento.Nota:Para obtener másinformación sobre latemperatura de funcionamiento expan-dida y lasconfiguraciones admitidas, consulte sup-port.dell.com/manuals. | Funcionamiento continuo: De10 °C a 35 °C con unahumedad relativa (HR) del 10% al 80 %, con punto decondensación máx. a 29 °C.Descenso de temperatura secamáxima permitida de 1 °C/300m por encima de los 950 m (1°F por 550 pies) para evitardeterioro del funcionamiento.Nota:Para obtener másinformación sobre latemperatura de funcionamiento expan-dida y lasconfiguraciones admitidas, consulte sup-port.dell.com/manuals. |
| Almacenamiento De -40 °C a 65 | °C (-40 °F a149 °F) con una gradación detemperatura máxima de 20 °Cpor hora | De -40 °C a 65 °C (-40 °F a149 °F) con una gradación detemperatura máxima de 20 °Cpor hora |
Humedad relativa
| AXIS S1032 AXIS S1048 | ||
| Funcionamiento De 10 % a 80 | % (sin condensación) | De 10 % a 80 % (sin condensación) |
| Almacenamiento De 5 % a 95 % | % (sin condensación) | De 5 % a 95 % (sin condensación) |
Más información
Para obtener información acerca de este producto, vaya a www.axis.com
Visite el centro de aprendizaje de Axis en www.axis.com/academy/ para consultar guías, tutoriales, seminarios web y cursos que pueden resultarle útiles.
Garantía
Para obtener más detalles sobre la garantía del producto Axis y la información relacionada con ella, vea www.axis.com/warranty
