S104815T - Videorekorder AXIS - Kostenlose Bedienungsanleitung

Produkttyp	Netzwerk-Videorecorder (NVR)
Marke	Axis
Modell	S104815T (AXIS Camera Station S1048 Recorder)
Abmessungen (H x B x T)	86,8 mm x 482,4 mm (mit Schlössern) x 646 mm (ohne Rahmen)
Gewicht	18,9 kg
Stromversorgung	AC 100-240 V, 50/60 Hz, 495 W
Wärmeabgabe	1.908 BTU/h max.
Batterie	Lithium-Knopfzelle CR2032 3 V
Betriebstemperatur	10 °C bis 35 °C (10-80% rF, Taupunkt max. 29 °C)
Lagertemperatur	-40 °C bis 65 °C
Relative Luftfeuchtigkeit (Betrieb)	10-80% (nicht kondensierend)
Netzwerkkonnektivität	2 integrierte Ethernet-Ports
USB-Anschlüsse	2 USB-Anschlüsse
Serieller Anschluss	1 serieller Anschluss
Videoanschluss	1 Videoanschluss (VGA)
Hauptfunktionen	Videoaufzeichnung und -verwaltung mit AXIS Camera Station, Fernsteuerung über iDRAC, Hinzufügen von Netzwerkkameras, Konfiguration der Aufnahme
Betriebssystem	Windows (vorinstalliert)
Fernverwaltung	Integrierter iDRAC Express
Wartung und Reinigung	Lüftungsöffnungen regelmäßig entstauben; für das Gehäuse ein trockenes, weiches Tuch verwenden
Sicherheit	Lesen der mitgelieferten Sicherheitshinweise; an eine geerdete Steckdose anschließen; eine empfohlene USV verwenden
Ersatzteile und Reparaturfähigkeit	Kontaktieren Sie den Axis-Support für Reparaturen; Ersatzteile über autorisierte Händler erhältlich
Allgemeine Informationen	Garantie: siehe www.axis.com/warranty; Support: www.axis.com/support

Häufig gestellte Fragen - S104815T AXIS

Was ist der Inhalt der Verpackung?

Die Verpackung enthält den Rekorder, Netzkabel, ein Schienenkit, einen Rahmen mit Schlüssel, Kabelbinder, ein Sicherheitsdokument und die Installationsanleitung.

Wie installiere ich den Rekorder in einem Rack?

Montieren Sie die mitgelieferten Schienen und installieren Sie dann den Rekorder gemäß den mit dem System gelieferten Sicherheitshinweisen im Rack.

Wie schließe ich die Kabel an?

Schließen Sie Tastatur, Maus und Monitor an die hinteren Anschlüsse (durch Symbole gekennzeichnet) an. Verbinden Sie die Netzkabel mit dem System und dem Monitor, sichern Sie sie mit den Kabelbindern und schließen Sie sie an eine geerdete Steckdose an.

Wie konfiguriere ich die Software?

Befolgen Sie nach dem Einschalten die Windows-Installationsanweisungen. Doppelklicken Sie nach Abschluss auf dem Desktop auf die Verknüpfung 'AXIS Camera Station Client', um die Anwendung zu starten.

Wie füge ich Kameras zum Rekorder hinzu?

Verwenden Sie den Assistenten 'Get Started with AXIS Camera Station', der automatisch startet. Sie können die hinzuzufügenden Kameras und Encoder auswählen, Aufnahmemethoden wählen und die Konfiguration abschließen.

Kann ich direkt vom Rekorder auf das Video zugreifen?

Es wird nicht empfohlen, den Rekorder für die kontinuierliche Anzeige zu verwenden. Verwenden Sie stattdessen das AXIS S9001 Desktop-Terminal (separat erhältlich), um auf Live- und aufgezeichnetes Video zuzugreifen.

Was tun, wenn sich der Rekorder nicht einschaltet?

Überprüfen Sie, ob die Netzkabel richtig angeschlossen sind und die Steckdose funktioniert. Drücken Sie den vorderen Netzschalter; die Betriebsanzeige sollte leuchten.

Wie verwalte ich den Rekorder aus der Ferne?

Der Rekorder integriert den Dell iDRAC Express-Fernzugriffscontroller, der Fernverwaltung, -aktualisierung und -bereitstellung ermöglicht. Weitere Informationen finden Sie auf der Dell-Website.

Wo finde ich die vollständigen technischen Daten?

Eine vollständige und aktuelle Liste der technischen Daten finden Sie unter www.axis.com/support.

Welche Garantie hat dieses Produkt?

Garantieinformationen finden Sie unter www.axis.com/warranty.

BEDIENUNGSANLEITUNG S104815T AXIS

Installationsanleitung

Diese Installationsanleitung enthält Anweisungen zur Installation von AXIS Camera Station S1032 Recorder und AXIS Camera Station S1048 Recorder. Weitere Informationen zur Verwendung des Produkts finden Sie unter www.axis.com.

Installationsschritte

1. Übersicht über die Hardware. Siehe Seite 28.
2. Anschließen der Kabel:

• AXIS S1032. Siehe Seite 30.
• AXIS S1048. Siehe Seite 32.

1. Einrichten der Software. Siehe Seite 34.
2. Netzwerkkonfiguration. Siehe Seite 34.
3. Erste Schritte. Siehe Seite 34.

Lieferumfang

• AXIS Camera Station S1032 Recorder oder AXIS Camera Station S1048 Recorder
• N e t z k a b e l
• Schienenmontagezubehör
• Blende und Blendenschlüssel
• K a b e l b i n d e r
• Sicherheitsvorschriften
  • Installationsanleitung (dieses Dokument)

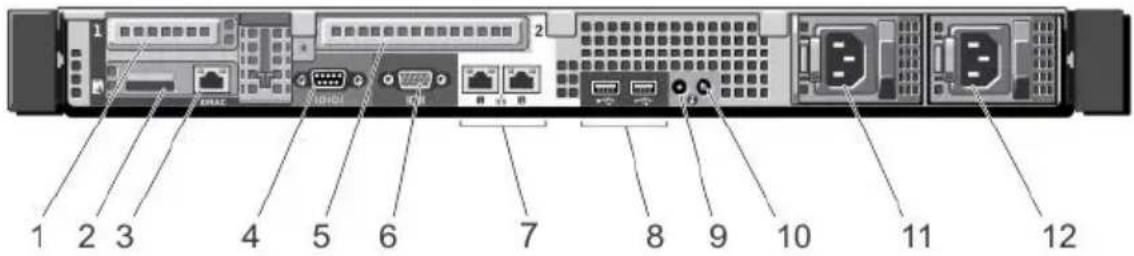

Hardware-Übersicht - AXIS S1032

Rückseite

1 Steckplatz für PCIe-Erweiterungskarte 1 7 Ethernetanschlüsse (2)

2 Kartensteckplatz für vFlash-Medien (optional) 8 USB-Anschlüsse (2)

3 iDRAC-Port (optional) 9 Systemidentifizierungsanschluss

4 Serieller Anschluss 10 Systemidentifizierungstaste

5 Steckplatz für PCIe-Erweiterungskarte 2 11 Stromversorgung (PSU1)

6 Videoanschluss 12 Stromversorgung (PSU2)

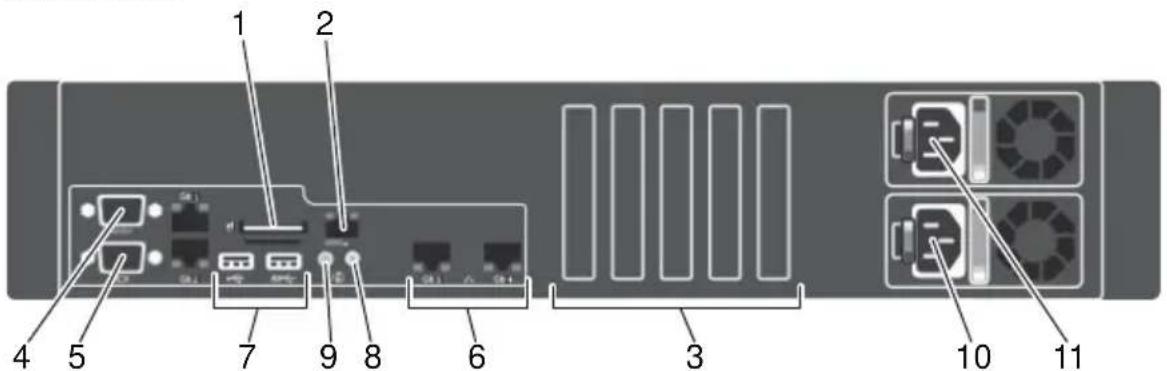

Hardware-Übersicht - AXIS S1048

Rückseite

1 Kartensteckplatz für vFlash-Medien (optional)	7 USB-Anschlüsse (2)
2 iDRAC-Port (optional) 8 Systemidentifizierungsanschluss
3 Steckplätze für PCIe-Erweiterungskarten (5) 9 Systemidentifizierungstaste
4 Serieller Anschluss 10 Stromversorgung (PSU2)
5 Videoanschluss 11 Stromversorgung (PSU1)
6 Ethernetanschlüsse (2)

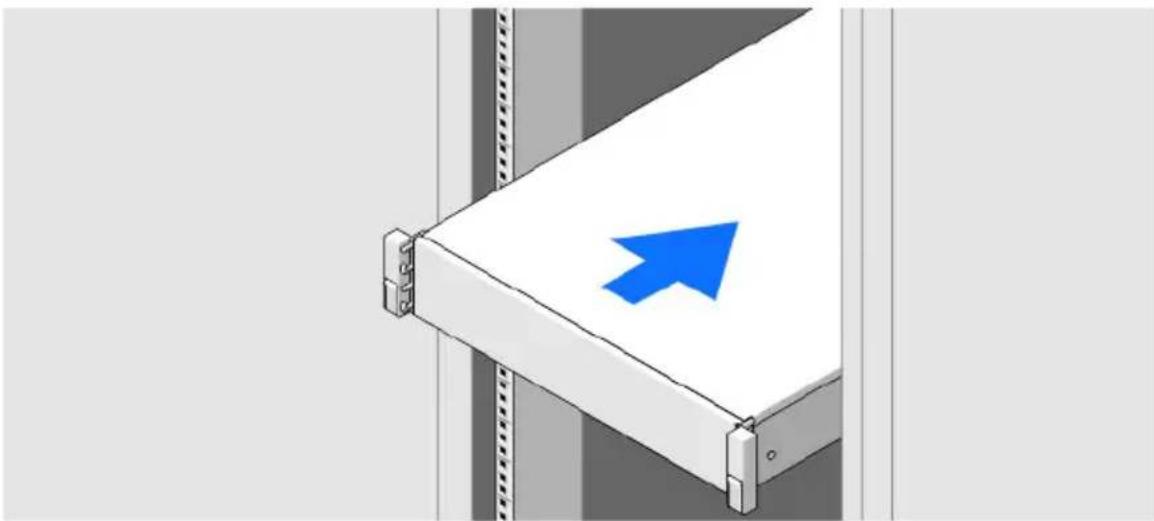

Auspacken und Installieren des Recorders

Packen Sie Ihr System aus und ermitteln Sie die einzelnen Artikel, siehe Lieferumfang auf Seite 27

Montieren Sie die Schienen und installieren Sie den AXIS Recorder im Rack. Befolgen Sie dabei die mitgelieferten Sicherheitshinweise und Anweisungen zur Rackmontage.

Anschließen der Kabel - AXIS S1032

Warnung: Lesen Sie die Sicherheitsinformationen, die Sie mit dem Computer erhalten haben, bevor Sie die Anweisungen in diesem Abschnitt durchführen. Weitere Informationen finden Sie unter www.axis.com.

HINWEIS: Einige Geräte sind nur nach gesonderter Bestellung enthalten.

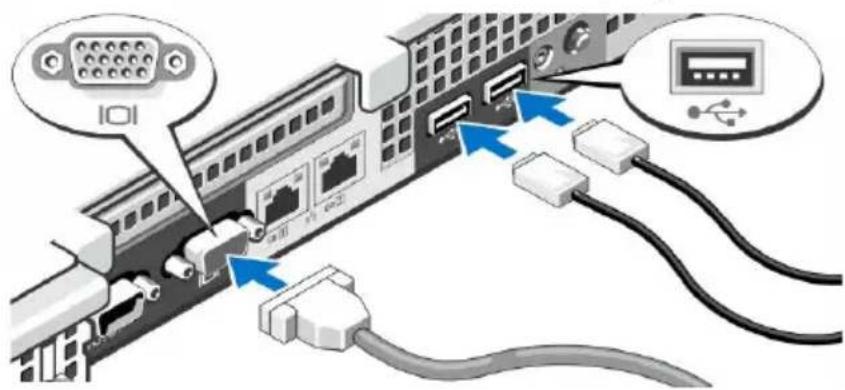

1. Schließen Sie die Tastatur, die Maus und den Monitor an. Die Anschlüsse auf der Rückseite des Geräts sind mit Symbolen für die Zuordnung der Kabel versehen. Stellen Sie sicher, dass ggf. die Schrauben am Stecker des Monitorkabels festgezogen sind.

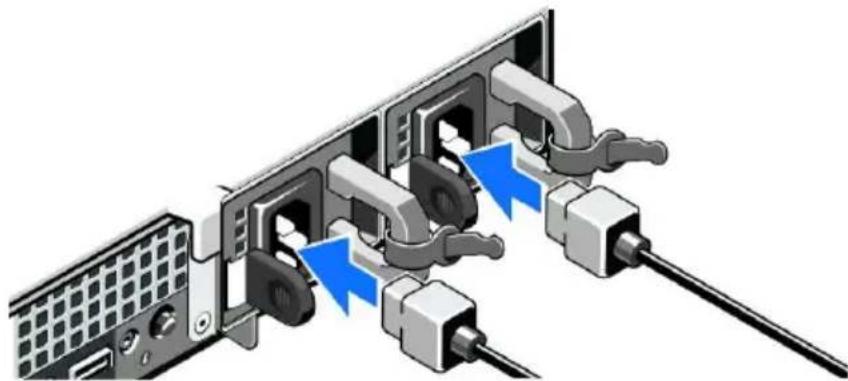

1. Schließen Sie das (bzw. die) Netzkabel an das System an und schließen Sie ggf. das Netzkabel des Monitors an den Monitor an.

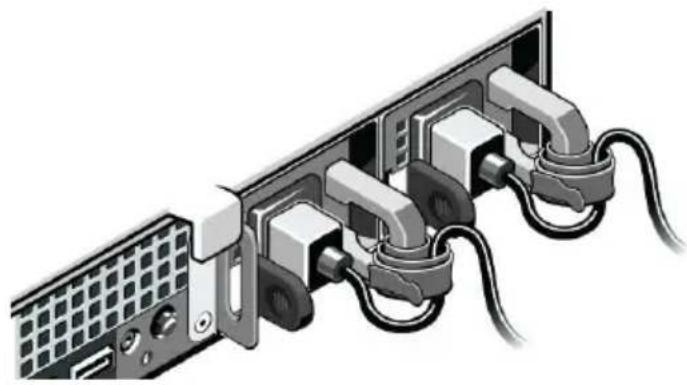

1. Sichern Sie die Netzkabel, indem Sie sie führen wie abgebildet und mit den Kabelbindern sichern. Schließen Sie das andere Ende der Netzkabel an eine geerdete Netzsteckdose oder eine unabhängige Stromquelle an, z. B. an eine unterbrechungsfreie Stromversorgung (USV) oder einen Verteiler (PDU).

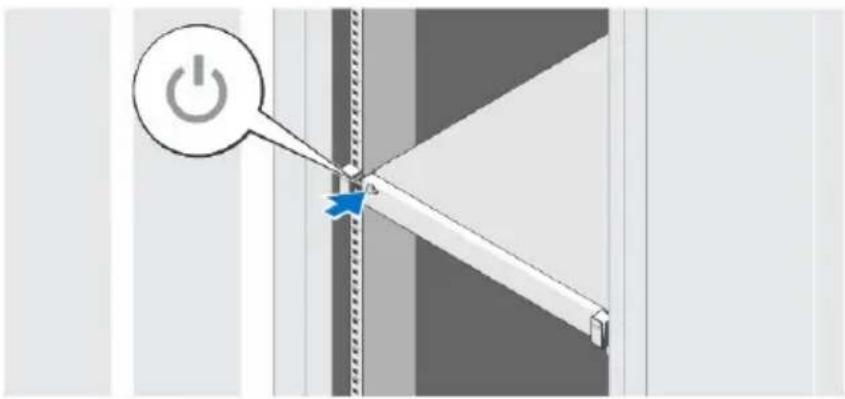

1. Drücken Sie die Netztaste, um den Recorder einzuschalten. Der Netzindikator sollte aufleuchten.

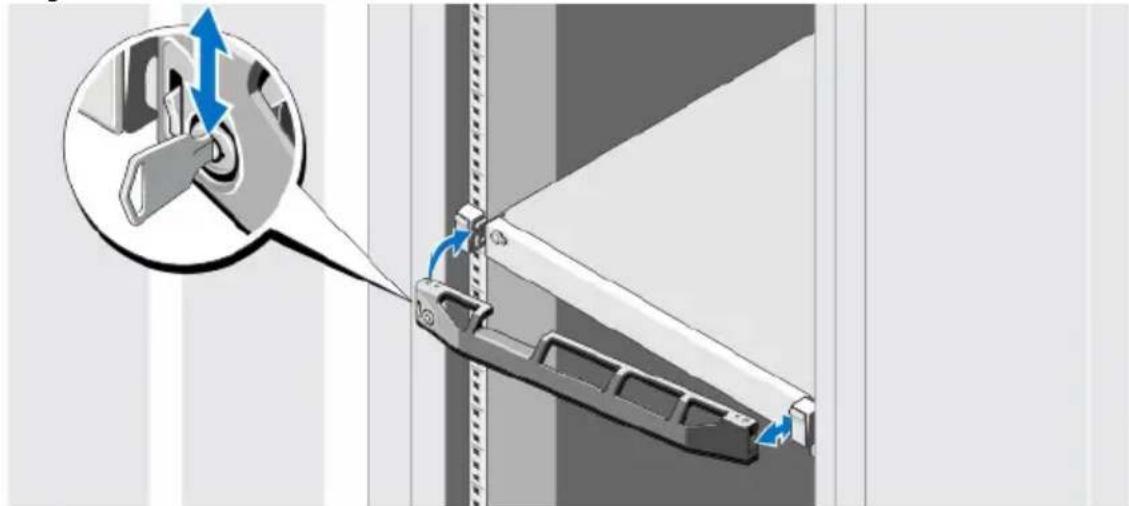

1. Bringen Sie die Blende an.

Anschließen der Kabel – AXIS S1048

Warnung: Lesen Sie die Sicherheitsinformationen, die Sie mit dem Computer erhalten haben, bevor Sie die Anweisungen in diesem Abschnitt durchführen. Weitere Informationen finden Sie unter www.axis.com.

HINWEIS: Einige Geräte sind nur nach gesonderter Bestellung enthalten.

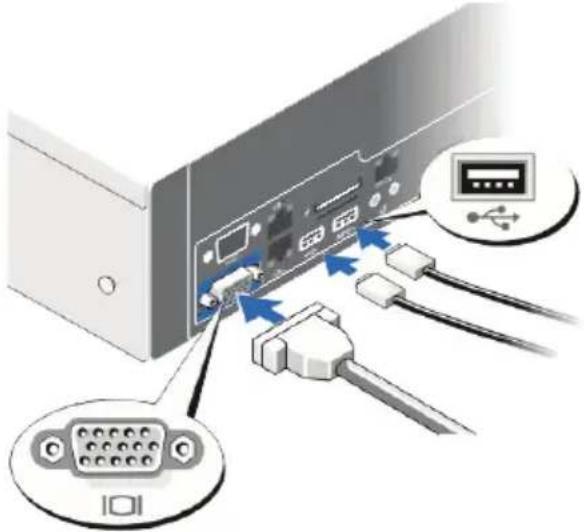

1. Schließen Sie die Tastatur, die Maus und den Monitor an. Die Anschlüsse auf der Rückseite des Geräts sind mit Symbolen für die Zuordnung der Kabel versehen. Stellen Sie sicher, dass ggf. die Schrauben am Stecker des Monitorkabels festgezogen sind.

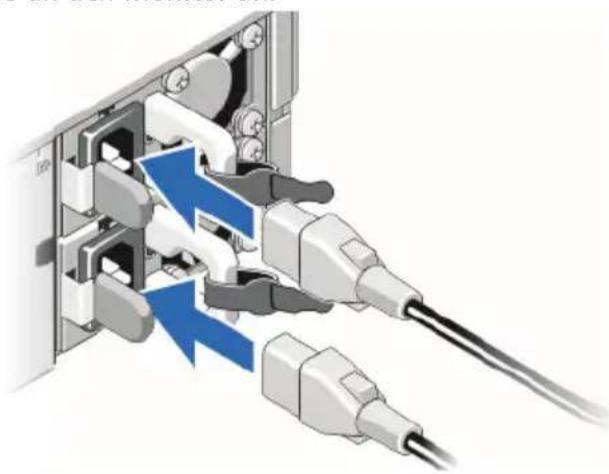

1. Schließen Sie das (bzw. die) Netzkabel an das System an und schließen Sie ggf. das Netzkabel des Monitors an den Monitor an.

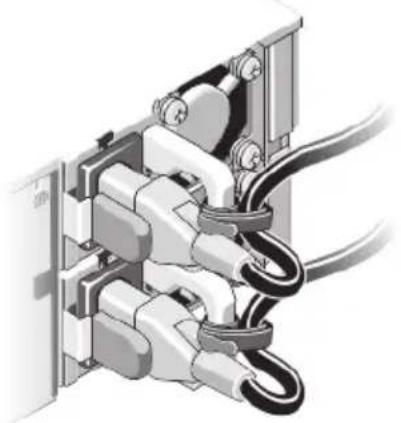

1. Sichern Sie die Netzkabel, indem Sie sie führen wie abgebildet und mit den Kabelbindern sichern. Schließen Sie das andere Ende der Netzkabel an eine geerdete Netzsteckdose oder eine unabhängige Stromquelle an, z. B. an eine unterbrechungsfreie Stromversorgung (USV) oder einen Verteiler (PDU).

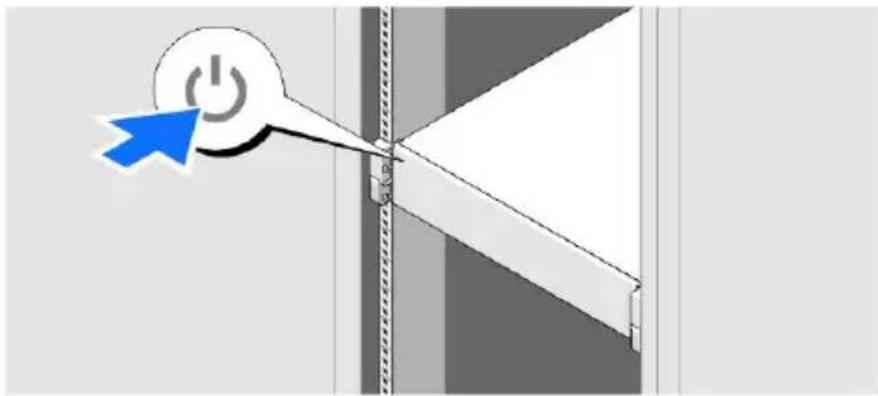

1. Drücken Sie die Netztaste, um den Recorder einzuschalten. Der Netzindikator sollte aufleuchten.

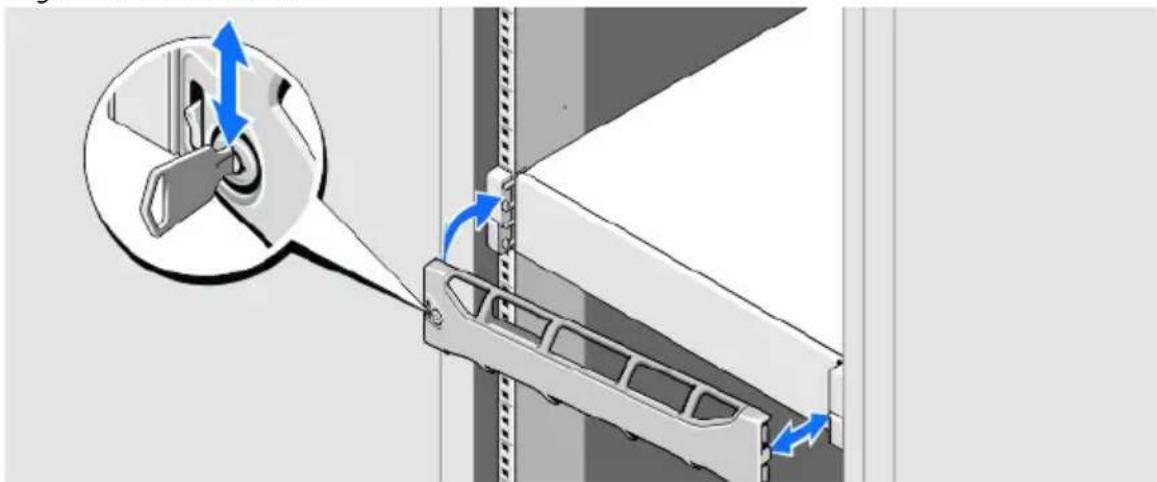

1. Bringen Sie die Blende an.

Dieses Produkt enthält den Integrated Dell Remote Access Controller (iDRAC) Express. iDRAC Express kann zum Verwalten, Aktualisieren und Bereitstellen von Servern in großen Installationen verwendet werden. iDRAC ermöglicht die Fernüberwachung der Integrität dieses Produkts, um Probleme, z. B. den Ausfall von Laufwerken, schnellstmöglich zu erkennen und zu beheben. Dies verhindert Ausfallzeiten. Weitere Information finden Sie unter www.dell.com.

Einrichten der Software

Nach dem Einschalten des Recorders wird das Windows-Betriebssystem installiert. Folgen Sie den Anweisungen auf dem Bildschirm und geben Sie die erforderlichen Informationen ein. Ist die Windows-Installation abgeschlossen, öffnen Sie bitte die Anwendung mit einem Doppelklick auf das Symbol AXIS Camera Station.

Mit AXIS Camera Station können Videodaten von Kameras und Video-Encodern in einem LAN (Local Area Network) oder WAN (Wide Area Network) aufgezeichnet und wiedergegeben werden. Befolgen Sie, abhängig von Ihrer Installation, die Anweisungen unter Network & Security Configuration im AXIS Camera Station User Manual, verfügbar unter www.axis.com.

Erste Schritte

Wenn die Installation abgeschlossen ist, starten AXIS Camera Station Client und der Assistent „Get started with AXIS Camera Station“ (Erste Schritte mit AXIS Camera Station) automatisch. „Get Started with AXIS Camera Station“ (Erste Schritte mit AXIS Camera Station) ermöglicht das schnelle Hinzufügen von Kameras sowie das Konfigurieren und Aktivieren von Aufzeichnungen:

1. Wählen Sie die hinzuzufügenden Kameras und Video-Encoder aus.
2. Wählen Sie Aufzeichnungsmethoden und Speicherorte für die Aufzeichnungen aus.
3. Überprüfen Sie die Einstellungen und klicken Sie auf Finish (Fertig stellen), um Kameras hinzuzufügen und mit dem Aufzeichnen zu beginnen.

Weitere Informationen finden Sie in der integrierten Hilfe und im AXIS Camera Station User Manual unter www.axis.com

Es wird empfohlen, AXIS S1032/S1048 zusammen mit AXIS Camera Station S9001 Desktop Terminal zu verwenden. AXIS S9001 ist ein Desktop-Terminal mit vorinstalliertem AXIS Camera

Station Client. Nutzen Sie AXIS S9001 zum Zugriff auf Live- und aufgezeichnete Videos sowie zur Verwaltung von Kameras und Aufzeichnungen. Die Grafikkarte des Desktop-Terminals ist für die Anzeige von Live- und aufgezeichneten Videos von mehreren Kameras optimiert.

Installieren Sie zuerst den AXIS S1032/S1048 Recorder. Installieren Sie anschließend AXIS S9001 und starten Sie den AXIS Camera Station Client. Melden Sie sich von AXIS S9001 aus beim AXIS Camera Station Server an, der im AXIS S1032/S1048 Recorder installiert ist.

Die Verwendung von AXIS S1032/S1048 für den Zugriff auf Videos wird nicht empfohlen. Der vorinstallierte AXIS Camera Station Client ist für die Erstkonfiguration bestimmt, nicht für die aktive Verwendung.

Technische Daten AXIS S1032/AXIS S1048

Hinweis:

Die folgenden technischen Daten beschränken sich auf jene, die Ihrem System nach gesetzlicher Vorschrift bei der Lieferung beiliegen müssen. Eine vollständige und aktuelle Liste der technischen Daten für Ihr System finden Sie unter www.axis.com/support.

Stromversorgung:

Wechselstrom-Netzteil (je Netzteil)

	AXIS S1032 AXIS S1048
Leistungsaufnahme 350 W 495	W
Wärmeableitung Maximal 1356	BTU/h Maximal 1908 BTU/h
SpannungHinweis:Dieses System istzudem für denAnschluss an IT-Stromversorgungssysteme ausgelegt,deren Spannung vonPhase zu Phase 230 Vnicht überschreitet.	100–240 V AC, automatische Umschaltung (Autoranging),50/60 Hz	100–240 V AC, automatische Umschaltung (Autoranging),50/60 Hz
BatterieKnopfzelle	Lithium-Knopfzelle (3 V, CR2032)	Lithium-Knopfzelle (3 V, CR2032)

Hinweis:

Die Wärmeableitung wird mithilfe der Nennleistungsaufnahme des Netzteils berechnet.

Abmessungen:

	AXIS S1032 AXIS S1048
Höhe 42,8 mm 86,8 mm
Breite 482,4 mm (inkl.	Rackverriegelung)	482,4 mm (inkl. Rackverriegelung)
	434,0 mm (ohne Rackverriegelung)	434,0 mm (ohne Rackverriegelung)
Tiefe (ohne Blende) 607,0 mm	646 mm
Gewicht	13,6 kg	18,9 kg

Umgebung:

Temperatur

	AXIS S1032 AXIS S1048
Betrieb Dauerbetrieb:	10 °C bis 35 °C bei10 % bis 80 % rF mit einem maximalen Taupunkt von 26 °C.Über 900 m für maximal zulässige Trockentemperatur 1 °C/300 m abziehen.Hinweis:Informationen zum unterstützten erweiterten Betriebstemperaturbereich und zu Konfigurationen finden Sie untersupport.dell.com/manuals.	Dauerbetrieb: 10 °C bis 35 °C bei10 % bis 80 % rF mit einem maximalen Taupunkt von 29 °C.Über 950 m für maximal zulässige Trockentemperatur 1 °C/300 m abziehen.Hinweis:Informationen zum unterstützten erweiterten Betriebstemperaturbereich und zu Konfigurationen finden Sie untersupport.dell.com/manuals.

Lagerung -40 °C bis 65

°C mit einer maximalen Temperatur-schwankung von 20 °C pro Stunde.

-40 °C bis 65 °C mit einer maximalen Temperatur-schwankung von 20 °C pro Stunde.

Relative Luftfeuchtigkeit

	AXIS S1032 AXIS S1048
Betrieb 10 % bis 80 % (nicht kondensierend)		10 % bis 80 % (nicht kondensierend)
Lagerung 5 % bis 95 % (nicht kondensierend)		5 % bis 95 % (nicht kondensierend)

Weitere Informationen

Weitere Informationen zu diesem Produkt finden Sie unter www.axis.com.

Im Axis Schulungszentrum unter www.axis.com/academy finden Sie nützliche Schulungen, Webinare, Tutorien und Anleitungen.

Garantie

Weitere Informationen zur Produktgarantie von Axis usw. finden Sie unter www.axis.com/warranty
