MANUAL DE USUARIO 50PN4503 LG

Emplee un divisor de señal cuando desee utilizar más de dos TV.

Si la imagen es de poca calidad, instale un amplificador de señal correctamente para mejorar la calidad de imagen.

Si la imagen es de poca calidad con una antena conectada, intente volver a orientar la antena en la dirección adecuada.

No se suministran el cable de antena ni el conversor.

Formato audio HDMI supportato: Dolby Digital, PCM (fino a 192 KHz, 32KHz/44.1K Hz/48KHz/88KHz/96KHz/176KHz/192KHz, DTS non supportato.) Español Transmite las señales de audio y vídeo digital de un dispositivo externo a la TV. Use el cable HDMI para conectar el dispositivo externo a la TV, tal y como se muestra en la siguiente ilustración. Seleccione un puerto de entrada HDMI. El puerto utilizado es irrelevante. NOTA

Se recomienda usar la conexión HDMI de la TV para obtener la mejor calidad de imagen.

Utilice el cable HDMI™ de alta velocidad más reciente con la función CEC (control de electrónica de consumo).

Los cables HDMI™ de alta velocidad están preparados para transportar una señal HD de 1080p o superior.

Quando si utilizza il cavo HDMI/DVI, è supportata solo l’interfaccia Single link. Español Transmite la señal de vídeo digital de un dispositivo externo a la TV. Use el cable DVI-HDMI para conectar el dispositivo externo a la TV, tal y como se muestra en la siguiente ilustración. Para transmitir una señal de audio, conecte un cable de audio. NOTA

En función de la tarjeta gráfica, puede que no funcione el modo DOS si se está utilizando un cable de HDMI a DVI.

L’errato collegamento dei cavi può far sì che le immagini vengano visualizzate in bianco e nero o con colori distorti. Español Transmite las señales de audio y vídeo analógico de un dispositivo externo a la TV. Use el cable de componentes para conectar el dispositivo externo a la TV, tal como se muestra en la siguiente ilustración. NOTA

Contenuti audio con funzione anticopia (ACP, Audio Copy Protection) possono bloccare l’uscita audio digitale. Español Puede emplear un sistema de audio externo opcional en vez de los altavoces integrados. Conexión óptica de audio digital Transmite una señal de audio digital de la TV a un dispositivo externo. Use el cable de audio óptico para conectar el dispositivo externo a la TV, tal y como se muestra en la siguiente ilustración. NOTA

No mire directamente el puerto de salida óptica. El haz de luz del láser puede dañar la vista.

I cavi Euro Scart devono essere schermati. Español Transmite las señales de audio y vídeo de un dipositivo externo a la TV. Use el cable euroconec- tor para conectar el dispositivo externo a la TV, tal y como se muestra en la siguiente ilustración. Tipo de salida Modo de entrada AV1 (Salida de TV

TV digital TV digital TV analógica, AV TV analógicaComponent HDMI 1 Salida de TV: salida de señales de TV analógica o digital. NOTA

A seconda della scheda grafica utilizzata, alcune impostazioni di risoluzione potrebbero non essere adatte alla modalità PC. Español Puede conectar varios dispositivos externos a la TV y cambiar entre los modos de entrada para seleccionar un dispositivo externo. Para obtener más información sobre la conexión de dispositivos externos, consulte el manual que se incluye con cada dispositivo. Los dispositivos externos disponibles son: receptores HD, reproductores de DVD, vídeos, sistemas de audio, dispositivos de almacenamiento USB, PC, consolas de juegos, etc. NOTA

La conexión de dispositivos externos puede variar entre distintos modelos.

Conecte los dispositivos externos a la TV independientemente del orden de los puertos de la TV.

Si graba un programa de TV en un grabador de DVD o un vídeo, asegúrese de conectar el cable de entrada de señal de TV a la TV a través del grabador de DVD o del vídeo. Para obtener más información sobre la grabación, consulte el manual que se incluye con el dispositivo que se conecte.

Consulte el manual del equipo externo para obtener las instrucciones de funcionamiento.

Si conecta una consola de juegos a la TV, emplee el cable proporcionado con el dispositivo en cuestión.

En el modo PC, puede que se genere ruido asociado a la resolución, al patrón vertical, al contraste o a la luminosidad. Si se produce ruido, cambie la salida PC a otra resolución, cambie la frecuencia de actualización o ajuste la luminosidad y el contraste del menú IMAGEN hasta que la imagen se muestre más clara.

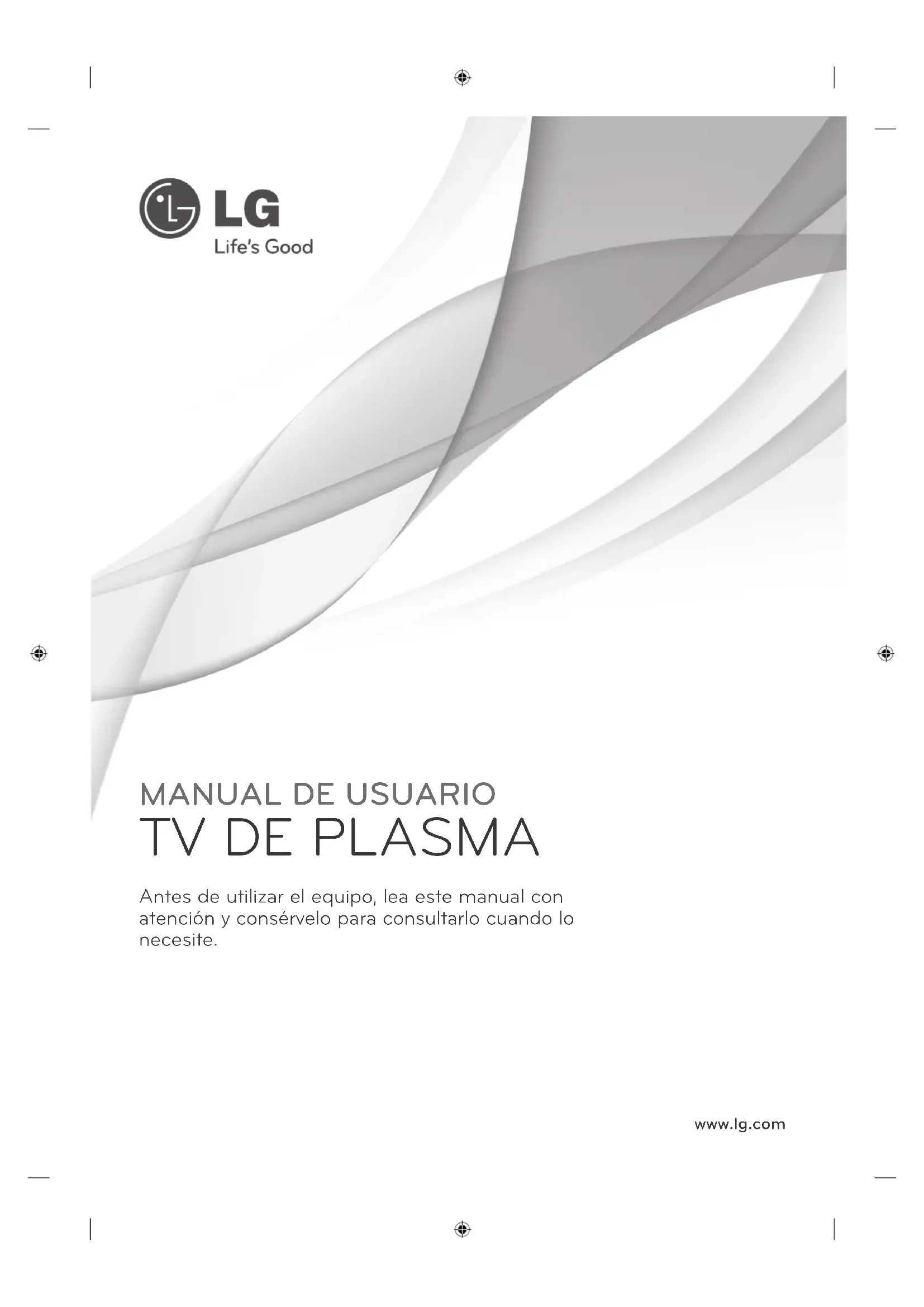

Antes de utilizar el equipo, lea este manual con atención y consérvelo para consultarlo cuando lo necesite. www.lg.com2 ESPESPAÑOL CONTENIDO CONTENIDO 3 LICENCIAS

3 CONFIGURACIÓN DEL DISPOSITIVO

4 INSTRUCCIONES DE SEGURIDAD

10 PROCEDImIENTO DE INSTALACIÓN 10 mONTAJE Y PREPARACIÓN 10 Desembalaje 13 Compra por separado 14 Piezas y botones 15 Elevación y desplazamiento de la TV 16 Montaje en una mesa 17 Montaje en una pared 18 mANDO A DISTANCIA 19 USO DE LA GUíA DEL USUARIO 20 mANTENImIENTO 20 Limpieza de la TV

20 - Pantalla, marco, carcasa y soporte

20 - El cable de alimentación

20 SOLUCIÓN DE PROBLEmAS ADVERTENCIA

Si ignora los mensajes de advertencia, podría provocar daños personales graves o incluso la muerte. PRECAUCIÓN

Si ignora los mensajes de precaución, podría sufrir daños personales leves o dañar el producto. NOTA

Las notas le ayudarán a entender y a utilizar el producto adecuadamente. Lea estas notas atentamente antes de utilizar el producto.3 ESPESPAÑOL LICENCIAS / AVISO DE SOFTWARE DE CÓDIGO ABIERTO / CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO LICENCIAS Las licencias admitidas pueden diferir según el modelo. Para obtener más información acerca de las licencias, visite www.lg.com. Fabricado bajo licencia de Dolby Laboratories. “Dolby” y el símbolo de la doble D son marcas comerciales de Dolby Laboratories. Los términos HDMI y HDMI High-Definition Multimedia Interface y el logotipo de HDMI son marcas registradas de HDMI Licensing LLC en EE. UU. y otros países. ACERCA DE DIVX VIDEO: DivX® es un formato de vídeo digital creado por DivX, LLC, empresa subsidiaria de Rovi Corporation. Este dispositivo cuenta con la certicación ocial DivX Certied® para reproducir vídeo DivX. Visite divx.com para obtener más información y herramientas de software para convertir sus archivos a vídeo DivX. ACERCA DE DIVX VIDEO-ON-DEMAND: este dispositivo DivX Certied® deberá registrarse para poder reproducir películas DivX Video-on-Demand (VOD) compradas. Para obtener el código de registro, localice la sección DivX VOD en el menú de conguración del dispositivo. Visite vod.divx.com para obtener más información sobre cómo realizar el registro. "Con DivX Certied® puede reproducir vídeo DivX® hasta HD 1080p, incluido el contenido premium". "DivX®, DivX Certied® y los logotipos asociados son marcas comerciales de Rovi Corporation o sus empresas subsidiarias y se utilizan con licencia.” "Protegidos por una o más de las siguientes patentes de los EE.UU.: 7,295,673; 7,460,668; 7,515,710; 7,519,274” AVISO DE SOFTWARE DE CÓDIGO ABIERTO Para obtener el código fuente correspondiente GPL, LGPL, MPL y otras licencias de código abierto que contiene este producto, visite http://opensource.lge.com. Además del código fuente, podrá descargar las condiciones de las licencias, exención de responsabilidad de la garantía y avisos de copyright. LG Electronics también le proporcionará código abierto en CD-ROM por un importe que cubre los gastos de su distribución (como el soporte, el envío y la manipulación) previa solicitud por correo electrónico a opensource@lge.com. Esta oferta es válida durante tres (3) años a partir de la fecha de adquisición del producto.

CONFIGURACIÓN DEL DISPOSITIVO DE

CONTROL EXTERNO Para obtener más información sobre la conguración del dispositivo de control externo, visite www.lg.com4 ESPESPAÑOL

INSTRUCCIONES DE SEGURIDAD

INSTRUCCIONES DE SEGURIDAD

Lea detenidamente estas instrucciones de seguridad antes de utilizar el producto. ADVERTENCIA

No coloque la TV ni el mando a distancia en los siguientes entornos: - Una ubicación expuesta a luz solar directa - Un área con mucha humedad, como un cuarto de baño - Cerca de cualquier fuente de calor, como hornos u otros dispositivos que emitan calor - Cerca de la encimera de la cocina o de un humidificador, donde puede estar expuesta a vapor o aceite - Un área expuesta a la lluvia o al viento - Cerca de recipientes que contengan agua, como floreros De lo contrario, podrían producirse incendios, descargas eléctricas, averías o deformaciones en el producto.

No coloque el producto donde pueda verse expuesto al polvo. Esto supone un riesgo de incendio.

El enchufe de la toma de corriente es el dispositivo de desconexión. Debe poder acceder en todo momento a dicho enchufe.

No toque el enchufe de alimentación con las manos húmedas. Si las clavijas están húmedas o cubiertas de polvo, séquelas o límpielas. Si hay un exceso de humedad, podría sufrir una descarga.

Asegúrese de conectar el cable de alimentación a una toma de corriente con toma de tierra. (Excepto para dispositivos sin toma a tierra). Podría electrocutarse o sufrir daños personales.

Asegúrese de enchufar el cable de alimentación hasta el final. Si el cable de alimentación no está completamente conectado, puede provocar un incendio.

Asegúrese de que el cable de alimentación no entra en contacto con objetos calientes, como una estufa. Esto puede suponer un riesgo de incendio o de descarga eléctrica.

No coloque objetos pesados, ni el propio producto, sobre los cables de alimentación. De lo contrario, podría provocar incendios o descargas eléctricas.

Pliegue el cable de antena que conecta la TV con la antena externa del edificio para evitar que se moje con la lluvia. El agua podría dañar el interior del producto y podrían producirse descargas eléctricas.

Cuando monte la TV en la pared, asegúrese de no hacerlo dejando los cables de señal y de alimentación colgando por la parte trasera. Podría causar un incendio o producir una descarga eléctrica.5 ESPESPAÑOL

INSTRUCCIONES DE SEGURIDAD

No enchufe demasiados dispositivos eléctricos a una misma toma de alimentación eléctrica múltiple. De lo contrario, podría producirse un incendio por exceso de calentamiento.

No golpee ni deje caer el producto cuando lo conecta a dispositivos externos. De lo contrario, podrían producirse lesiones personales o daños en el producto. Desiccant

Mantenga el embalaje de vinilo o de material aislante lejos del alcance de los niños. El material aislante es nocivo si se ingiere. En caso de ingestión por error, provoque el vómito del paciente y acuda al hospital más cercano. El embalaje de vinilo también puede provocar asfixia. Manténgalo fuera del alcance de los niños.

No permita que los niños se suban ni se agarren a la TV. De lo contrario, la TV podría caerse y ocasionar daños personales.

Deseche adecuadamente las pilas usadas para evitar que los niños las ingieran. En caso de que esto suceda, consulte con un médico inmediatamente.

No introduzca materiales conductores (como una varilla de metal) en un extremo del cable de alimentación mientras el otro extremo está enchufado a la toma de corriente de pared. Tampoco toque el cable de alimentación una vez enchufado a la toma de corriente. Podría electrocutarse. (En función del modelo)

No coloque ni almacene sustancias inflamables cerca del producto. Una manipulación imprudente de estas sustancias podría provocar una explosión o un incendio.

No introduzca objetos metálicos (como monedas, horquillas, varillas o alambres) ni inflamables (como papel o cerillas) dentro del producto. Debe prestarse una atención especial a los niños. Pueden producirse descargas eléctricas, incendios o daños personales. Si se introduce un objeto extraño en el producto, desconecte el cable de alimentación y póngase en contacto con el centro de atención al cliente.

No pulverice agua sobre el producto ni frote con ninguna sustancia inflamable (como disolvente o benceno). Puede causar un incendio o una descarga eléctrica.

No deje que el producto sufra impactos o que caigan objetos sobre él o sobre la pantalla. Podría electrocutarse y el producto podría sufrir daños.

No toque el producto o la antena durante una tormenta eléctrica. Podría electrocutarse.

No toque la toma de corriente cuando se produzca una fuga de gas. Abra las ventanas y ventile la habitación. Una chispa podría provocar un incendio o causarle quemaduras.6 ESPESPAÑOL

INSTRUCCIONES DE SEGURIDAD

No desmonte, repare ni modifique el producto según su criterio. Puede causar un incendio o una descarga eléctrica. Póngase en contacto con el centro de atención al cliente para cualquier comprobación, calibración o reparación.

Si ocurre algo de lo indicado a continuación, desenchufe inmediatamente el producto y póngase en contacto con su centro de servicio local. - El producto ha sufrido un impacto - Se ha dañado el producto - Se han introducido objetos extraños en el producto - El producto emitió humo o un olor extraño Esto podría provocar incendios o descargas eléctricas.

Si no tiene previsto utilizar el producto durante mucho tiempo, desenchufe el cable de alimentación. La acumulación de polvo puede provocar incendios, mientras que el deterioro del revestimiento aislante puede provocar fugas eléctricas, descargas o incendios.

El aparato no debe quedar expuesto a goteras ni salpicaduras. Tampoco deberá colocar encima objetos con contenido líquido, como floreros.7 ESPESPAÑOL

INSTRUCCIONES DE SEGURIDAD

Instale el producto en un lugar alejado de ondas de radio.

Entre la antena exterior y las líneas de alimentación debe dejarse una distancia suficiente como para evitar que se entren en contacto, incluso en caso de caída de la antena. Podría producirse una descarga eléctrica.

No instale el producto en lugares como un estante poco estable o una superficie inclinada. Evite también los lugares donde haya vibraciones o en los que no se pueda sostener totalmente. De lo contrario, el producto podría caerse o darse la vuelta, lo cual podría producir daños personales o daños en el producto.

Si instala la TV en un soporte, es necesario que tome medidas para evitar que el producto vuelque. De lo contrario, el producto podría darse la vuelta, lo cual podría producir daños personales.

Si tiene intención de montar el producto en la pared, fije la interfaz de montaje estándar VESA (piezas opcionales) a la parte posterior del producto. Cuando instale el equipo de forma que vaya a utilizar el soporte de pared (piezas opcionales), fíjelo cuidadosamente para que no se caiga.

Utilice únicamente los elementos adjuntos/accesorios especificados por el fabricante.

Cuando instale la antena, consulte con un técnico cualificado. De lo contrario, corre riesgo de incendio o de descarga eléctrica.

Le recomendamos que mantenga una distancia de 2 a 7 veces la longitud diagonal de la pantalla cuando vea la TV. Si ve la TV durante un largo período de tiempo, es posible que vea borroso.

Utilice solamente el tipo especificado de pila. De lo contrario, podrían producirse daños en el mando a distancia.

No mezcle pilas nuevas y antiguas. De lo contrario, podrían sobrecalentarse las pilas y presentar fugas.

No exponga las baterías a temperaturas muy elevadas y manténgalas alejadas de la luz solar directa, el fuego y emisores de calor eléctricos.

NO coloque baterías no recargables en el dispositivo mientras se esté cargando.

Asegúrese de que no hay objetos entre el mando a distancia y el sensor.

La señal del mando a distancia puede verse afectada por la luz del sol por otra luz fuerte. En este caso, oscurezca la habitación.

Cuando conecte dispositivos externos como videoconsolas, asegúrese de que los cables que se conectan sean lo suficientemente largos. De lo contrario, el producto podría darse la vuelta, lo cual podría producir daños personales o daños en el producto.8 ESPESPAÑOL

INSTRUCCIONES DE SEGURIDAD

No encienda ni apague el producto enchufando y desenchufando la clavija a la toma de pared. (No utilice la clavija para como un interruptor). Puede provocar un fallo mecánico o una descarga eléctrica.

Siga las instrucciones de instalación que se indican a continuación para evitar que el producto se sobrecaliente. - La distancia entre el producto y la pared ha de ser de al menos 10 cm. - No instale el producto en un lugar sin ventilación (p. ej., en un estante o en un armario). - No instale el producto en una alfombra o un cojín. - Asegúrese de que la rejilla de ventilación no está bloqueada por manteles o cortinas. De lo contrario, se pueden producir incendios.

Procure no tocar las aberturas de ventilación cuando la TV haya estado funcionando durante largos períodos de tiempo, ya que pueden calentarse. Esto no afecta al funcionamiento ni al rendimiento del producto.

Revise periódicamente el cable del aparato, y si su aspecto indica daños o deterioro, desenchúfelo, deje de utilizarlo y haga que un profesional de servicio autorizado lo sustituya por una pieza de repuesto idéntica.

Evite que el polvo se acumule en las clavijas del enchufe de alimentación o en la toma. Esto supone un riesgo de incendio.

Proteja el cable de alimentación de un mal uso físico o mecánico: no lo retuerza, no lo doble ni lo punce y evite que se cierre ninguna puerta sobre él. No camine sobre el cable. Preste especial atención a los enchufes, las tomas de pared y el punto de salida del cable en el aparato.

No presione el panel con fuerza usando la mano ni ningún objeto afilado como un clavo, lápiz o bolígrafo, ni tampoco lo raye.

Evite tocar la pantalla o colocar los dedos sobre ella durante un tiempo prolongado. Si lo hace, podría provocar una distorsión temporal en la pantalla.

Cuando limpie el producto y sus componentes, desconecte la corriente primero y límpielo con un paño suave. Una fuerza excesiva podría producir arañazos o decoloración. No pulverice agua ni limpie el producto con un paño húmedo. No utilice nunca limpiacristales, productos industriales o para vehículos, abrasivos o cera, benceno, alcohol, etc., ya que pueden dañar el producto y el panel. De lo contrario, podrían producirse incendios, descargas eléctricas o daños en el producto (deformación, corrosión o roturas).

Siempre que la unidad esté conectada a la toma de corriente, no estará desconectada de la fuente de alimentación aunque el INTERRUPTOR de la unidad esté apagado.

Cuando desconecte el cable, agárrelo por el enchufe y desenchúfelo. Si los cables que se encuentran en el interior del cordón alimentación se desconectan, puede producirse un incendio.

Cuando mueva el producto, asegúrese de apagarlo primero. A continuación, desenchufe los cables de alimentación, los cables de antena y los demás cables de conexión. Puede que el equipo de la TV o el cable de alimentación estén dañados, lo que puede provocar un incendio o una descarga eléctrica.9 ESPESPAÑOL

INSTRUCCIONES DE SEGURIDAD

Dado el elevado peso del producto, muévalo o desembálelo siempre con la ayuda de alguien. De lo contrario, se pueden producir daños personales.

Póngase en contacto con el centro de atención al cliente para limpiar las piezas internas del producto una vez al año. El polvo acumulado podría producir un fallo mecánico.

Solicite cualquier reparación necesaria al personal cualificado. Las reparaciones son necesarias cuando el aparato sufre cualquier tipo de daños, como daños en el cable de alimentación o el enchufe, vertido de líquidos o caída de objetos sobre el aparato, exposición del aparato a la lluvia o la humedad, o cuando no funciona con normalidad o ha sufrido una caída.

Si toca el producto y está frío, podría producirse un pequeño «parpadeo» al encenderlo. Esto es normal; el producto no tiene ningún problema.

El panel es un producto de de alta tecnología con una resolución de dos a seis millones de píxeles. Puede que vea pequeños puntos negros o puntos de colores brillantes (rojo, azul o verde) de 1 ppm en el panel. Esto no significa que haya una avería y no afecta al rendimiento ni a la fiabilidad del producto. Este fenómeno también ocurre en productos de otros fabricantes y no está sujeto a cambios ni reembolsos.

Podría ver una luminosidad y un color diferentes en el panel según su posición de visualización (izquierda/derecha/arriba/abajo). Este fenómeno ocurre debido a las propias características del panel. No está relacionado con el rendimiento del producto y no es una avería.

Si visualiza una imagen congelada (p. ej., el logotipo del canal de emisión, una escena de un videojuego) durante un largo período de tiempo la pantalla podría dañarse, lo cual haría que la imagen quedase impresa, lo que se conoce como adherencia de imágenes. La garantía no cubre la adherencia de imágenes en el producto. Evite que se muestre una imagen fija en la pantalla de la televisión durante un tiempo prolongado (2 o más horas en pantallas LCD, 1 hora o más para TV de plasma). Además, si se ve la TV en formato 4:3 durante mucho tiempo, se puede producir adherencia de imagen en los bordes del panel. Este fenómeno también ocurre en productos de otros fabricantes y no está sujeto a cambios ni reembolsos.

Sonido generado “Crujido”: el sonido que se produce cuando se ve o cuando se apaga la TV está generado por la contracción térmica del plástico debido a la temperatura y a la humedad. Este ruido es común en los productos para los que se requiere deformación térmica. Zumbido del circuito eléctrico/panel: un circuito de conmutación de alta velocidad, que suministra una gran cantidad de energía para hacer funcionar un producto, genera un ruido de nivel bajo. Varía según el producto. Este sonido generado no afecta al rendimiento ni a la fiabilidad del producto.10 ESPESPAÑOL PROCEDIMIENTO DE INSTALACIÓN / MONTAJE Y PREPARACIÓN NOTA

La imagen que se muestra puede diferir de la de su TV.

Es posible que el menú en pantalla (OSD) de la TV no coincida exactamente con el de las imágenes incluidas en este manual.

Los menús y las opciones disponibles pueden diferir según la fuente de entrada o modelo de producto que emplee.

Puede que en el futuro se incorporen nuevas funciones a esta TV.

La TV puede ponerse en modo de espera para reducir el consumo de energía. Asimismo, debe apagar la TV si no se va a utilizar durante algún tiempo, ya que así también se reduce el consumo de energía.

La energía consumida durante el uso puede reducirse significativamente si se disminuye el nivel de luminosidad de la pantalla, lo que ayudaría a reducir los costes generales de funcionamiento.

PROCEDIMIENTO DE INSTALACIÓN

1 Abra el paquete y asegúrese de que incluye todos los accesorios. 2 Coloque el soporte en la TV. 3 Conecte un dispositivo externo a la TV.

MONTAJE Y PREPARACIÓN

Desembalaje Compruebe si se incluyen los siguientes elementos con el producto. Si falta algún accesorio, póngase en contacto con el distribuidor local en el que adquirió el producto. Las ilustraciones que aparecen en este manual pueden ser diferentes de los elementos y el producto reales. PRECAUCIÓN

Para garantizar la seguridad y la vida útil del producto, no utilice elementos no aprobados.

Los daños o lesiones causados por el uso de elementos no aprobados no están cubiertos por la garantía.

Algunos modelos incluyen una delgada película adherida a la pantalla. No la retire.11 ESPESPAÑOL

MONTAJE Y PREPARACIÓN

Mando a distancia y pilas (AAA) (Consulte la página 18) Manual de usuario Cable de alimentación Núcleo de ferrita (En función del modelo) (Consulte la página 12) x 1 M4 x 14 x 7 M5 x 16 x 7 Soporte de fijación del cable de alimentación (En función del modelo) (Consulte la página A-4) Tornillo de montaje de escritorio (Solo 42PN45

(Consulte la página 16) Tornillo de montaje (Solo 42PN45**) (Consulte la página A-3) Tornillo de montaje (Solo 50PN45**, 50/60PN65**) (Consulte la página A-3) Cuerpo del soporte / base del soporte (Consulte la página A-3) Cubierta de protección (Solo 50PN45**, 50PN65**) (Consulte la página A-4)12 ESPESPAÑOL

MONTAJE Y PREPARACIÓN

NOTA Para obtener una conexión óptima, los cables HDMI y los dispositivos USB deberían tener biseles de menos de 10 mm de grosor y 18 mm de ancho. Utilice un cable de extensión compatible con USB 2.0 si el cable USB o la memoria USB no son válidos para el puerto USB de su TV. *A 10 mm

Los elementos proporcionados con el producto pueden variar en función del modelo.

Las especificaciones del producto o el contenido de este manual pueden cambiar sin previo aviso debido a la actualización de las funciones del producto. Cómo utilizar el núcleo de ferrita 1 Utilice el núcleo de ferrita para reducir las interferencias electromagnéticas en el cable de alimentación. Enrolle el cable de alimentación al núcleo de ferrita con una vuelta. 2 Utilice el núcleo de ferrita para reducir las interferencias electromagnéticas en el cable. Coloque el núcleo de ferrita cerca de la TV. [Sección transversal del núcleo de ferrita] (Negro) [Sección transversal del núcleo de ferrita] (Negro) - Si cuenta con dos núcleos de ferrita, siga el ejemplo de las imágenes 1-1 y 2. - Si cuenta con tres núcleos de ferrita, siga el ejemplo de las imágenes 1-2 y 2. - Si cuenta con puerto LAN, además siga el ejemplo de la imagen 3. 3 Utilice el núcleo de ferrita para reducir las interferencias electromagnéticas en el cable LAN. Enrolle el cable LAN una vuelta en el núcleo de ferrita B y tres vueltas en el núcleo de ferrita A. Coloque el núcleo de ferrita cerca de la TV y del dispositivo externo. A (Gris) B (Gris) [Sección transversal del núcleo de ferrita] [a la TV] [al dispositivo externo] B A [Imagen 3] [al dispositivo externo] [Imagen 2-1] [a la TV] 10 mm(+ / - 5 mm) Enrolle el cable de componentes Y, Pb, Pr, L, R cable en el núcleo de ferrita una vez. [al dispositivo externo] [Imagen 2-2] [a la TV] 10 mm(+ / - 5 mm) Reúna y fijes los componentes Y, Pb, Pr, L, R y scart cable con el Núcleo de ferrita. [Imagen 2-3] 10 mm(+ / - 5 mm) Enrolle el cable de audio del PC en el núcleo de ferrita una vez. [al dispositivo externo] [a la TV] componentes Y, Pb, Pr, L, R & audio ( audio del PC

scart cable Reúna y fijes los componentes Y, Pb, Pr, L, R & audio ( audio del PC) y scart cable con el Núcleo de ferrita [Imagen 1-1] [a una toma de pared] [a la TV] [a una toma de pared] [a la TV] [Imagen 1-2] Coloque el núcleo de ferrita cerca de la TV y de una toma de pared. Coloque el núcleo de ferrita cerca de toma de pared.13 ESPESPAÑOL

MONTAJE Y PREPARACIÓN

Compra por separado Los artículos que se compran por separado pueden cambiarse o modicarse sin noticación alguna para mejorar la calidad. Póngase en contacto con el distribuidor para comprar estos artículos. Estos dispositivos solo funcionan en ciertos modelos. Dispositivo de audio LG Compatibilidad PN45** PN65** Dispositivo de audio LG

El nombre de modelo o su diseño pueden cambiar en función de la actualización de las funciones del producto, las circunstancias o las políticas del fabricante.14 ESPESPAÑOL

MONTAJE Y PREPARACIÓN

Piezas y botones Botón Descripción Permite encender y apagar el aparato. Permite seleccionar la opción resaltada del menú o confirmar una entrada.

Permite acceder al menú principal o guardar la información introducida y salir de los menús. Permite cambiar la fuente de entrada.

Permiten ajustar el nivel de volumen.

Permiten desplazarse por los programas almacenados.

Altavoces Botón Pantalla Sensor del mando a distancia Indicador de encendido15 ESPESPAÑOL

MONTAJE Y PREPARACIÓN

Elevación y desplazamiento de la TV Antes de levantar o mover la TV, lea la información siguiente para evitar arañar o dañar la TV y transportarla de manera segura, independientemente del tipo y tamaño de que se trate. PRECAUCIÓN

Procure en todo momento no tocar la pantalla, ya que podría dañarla.

Se recomienda mover la TV en el interior de la caja o envuelta en su material de embalaje original.

Antes de levantar o mover la TV, desenchufe el cable de alimentación y los demás cables.

Al sostener la TV, la pantalla debería orientarse hacia el lado contrario al que se encuentra usted para evitar dañarla.

Sujete con rmeza la parte superior e inferior del marco de la TV. Asegúrese de no sujetar la TV por la zona transparente, la zona del altavoz o la zona de la rejilla del altavoz.

Para transportar una TV grande, se necesitan como mínimo dos personas.

Cuando transporte la TV con las manos, sujétela como se muestra en la ilustración siguiente.

Al transportar la TV, no la exponga a sacudidas ni a vibraciones excesivas.

Cuando transporte la TV, manténgala en vertical, nunca la gire hacia uno de sus lados ni la incline hacia la izquierda o la derecha.

No aplique demasiada presión sobre la sobre la estructura del marco porque podría doblarse o deformarse y dañar la pantalla.16 ESPESPAÑOL

MONTAJE Y PREPARACIÓN

Montaje en una mesa 1 Levante la TV e inclínela hasta la posición vertical sobre una mesa. - Deje un espacio de 10 cm (como mínimo) con respecto a la pared para permitir una ventilación adecuada. 10 cm10 cm10 cm10 cm 2 Enchufe el cable de alimentación a una toma de pared. PRECAUCIÓN

No coloque la TV cerca ni sobre fuentes de calor, ya que esto podría provocar un incendio u otros daños. Cómo fijar la TV a una mesa Fije la TV a la mesa para evitar que se incline hacia delante, que se dañe o que pueda infringir lesiones personales. Para jar la TV a una mesa, inserte y apriete el tornillo suministrado en la parte posterior del soporte. (Solo 42PN45**) ADVERTENCIA

Para evitar posibles caídas de la TV, esta deberá estar fijada de forma segura al suelo o la pared conforme a las instrucciones de instalación. Inclinar, agitar o sacudir la TV podría causar lesiones. Ajuste del ángulo de la TV según la perspectiva (Esta función no está disponible en todos los modelos.) Gire la TV 20 grados hacia la izquierda o la derecha y ajuste el ángulo de la TV según su perspectiva.

Tenga cuidado de no pillarse los dedos al ajustar el ángulo del producto. - Pueden producirse daños personales si se pilla las manos o los dedos. Si el producto se inclina demasiado, puede caerse y causar daños personales o en el producto. Cómo fijar la TV a una pared (Esta función no está disponible en todos los modelos.) 1 Inserte y apriete los cáncamos o los soportes y los pernos de la TV en la parte posterior de esta. - Si hay pernos insertados en la posición de los cáncamos, quite primero los pernos. 2 Monte las abrazaderas de pared junto con los pernos en la pared. Haga coincidir la ubicación del soporte de pared y los cáncamos en la parte posterior de la TV. 3 Conecte los cáncamos y las abrazaderas de pared rmemente con una cuerda resistente. Asegúrese de mantener la cuerda horizontal con respecto a la supercie plana.17

ESPESPAÑOLMONTAJE Y PREPARACIÓN

En primer lugar, desenchufe el cable de alimentación y, luego, mueva o instale la TV. De lo contrario, podría producirse una descarga eléctrica.

Si instala la TV en un techo o una pared inclinada, puede caerse y producir lesiones físicas graves. Utilice un soporte de montaje en pared autorizado por LG y póngase en contacto con el distribuidor local o con personal cualificado.

No apriete los tornillos en exceso, ya que esto podría ocasionar daños a la TV y anular la garantía.

Utilice tornillos y soportes de montaje en pared que cumplan con el estándar VESA. La garantía no cubre los daños ni lesiones físicas causados por el mal uso o por emplear un accesorio inadecuado. NOTA

Utilice los tornillos que se enumeran en las especificaciones del estándar VESA.

El kit de montaje en pared incluye un manual de instalación y las piezas necesarias.

El soporte de montaje en pared es opcional. Puede solicitar accesorios adicionales a su distribuidor local.

La longitud de los tornillos puede diferir según el soporte de montaje en pared. Asegúrese de emplear una longitud adecuada.

Para obtener más información, consulte el manual incluido con el soporte de montaje en pared. PRECAUCIÓN

Asegúrese de que los niños no se suban a la TV ni se cuelguen de esta. NOTA

Utilice una plataforma o una carcasa que sea lo suficientemente resistente y grande como para soportar la TV de forma segura.

Los soportes, pernos y cuerdas no se suministran. Puede solicitar accesorios adicionales a su distribuidor local. Montaje en una pared Monte un soporte de montaje en pared opcional en la parte posterior de la TV con cuidado e instale el soporte de montaje en una pared robusta y perpendicular con respecto al suelo. Si desea jar la TV sobre otros materiales del edicio, póngase en contacto con personal cualicado.LG recomienda que un profesional cualicado instale el soporte de pared.Asegúrese de utilizar tornillos y un soporte de montaje en pared que cumplan con el estándar VESA. Las dimensiones estándar de los kits de montaje en pared se describen en la tabla siguiente.Soporte de montaje en pared (se adquiere por separado)Modelo42/50PN45**50/60PN65**VESA (A x B) 400 x 400Tornillo estándar Número de tornillos Soporte de montaje en paredPSW420BX

Las descripciones que aparecen en este manual se basan en los botones del mando a distancia. Lea este manual con detenimiento y utilice la TV correctamente. Para cambiar las pilas, abra la tapa del compartimento, sustitúyalas (AAA de 1,5 V) haciendo coincidir los polos y con las indicaciones de la etiqueta del interior del compartimento, y vuelva a colocar la tapa. Para quitar las pilas, realice el proceso de instalación en orden inverso. PRECAUCIÓN

No mezcle pilas antiguas y nuevas, ya que esto podría dañar el mando a distancia. Asegúrese de apuntar con el mando a distancia hacia el sensor correspondiente de la TV. RATIO INPUT TV/ RAD 1.,;@ 2 abc 3 def 4 ghi 5 jkl 6 mno 7pqrs 8 tuv

POWER (ENCENDIDO/APAGADO) Permite encender y apagar la TV. SUBTITLE (SUBTÍTULOS) Recupera la opción de subtítulos preferida en modo digital. AV MODE (MODO AV) Permite seleccionar un modo AV. RATIO (FORMATO) Resizes an image. INPUT (ENTRADA) Permite cambiar la fuente de entrada y encender la TV. TV/RAD Permite seleccionar un programa de radio, TV o DTV. LIST (LISTA) Permite el acceso a la lista de programas almacenados. Q.VIEW (VISTA RÁPIDA) Permite volver al programa visto anteriormente. FAV Permite el acceso a la lista de programas favoritos. GUIDE (GUÍA) Muestra la guía de programación. MUTE (SILENCIO) Permite silenciar el sonido completamente. TEXT , T.OPT Estos botones se utilizan para el teletexto. PAGE Permite ir a la pantalla anterior o siguiente. INFO Permite visualizar la información del programa actual y la pantalla. SETTINGS (AJUSTES) Permite el acceso a los menús principales. Q. MENU (MENÚ RÁPIDO) Permite el acceso a los menús rápidos.

Permite seleccionar menús u opciones y confirmar las entradas. Botones de navegación (up/down/left/right) Permiten desplazarse por los menús y las opciones. BACK Permite volver al nivel anterior. EXIT (SALIR) Permite salir de todas las pantallas que se muestren y volver al modo de visualización de TV. Accede a los dispositivos AV conectados con el cable HDMI a través de HDMI-CEC. AD Alterna entre activar o desactivar la descripción de audio.

(FREEZE) (CONGELAR) Permite congelar el fotograma actual al usar la fuente de entrada TV, AV, Componente o HDMI. Botones de control ( ) Permiten controlar los menús MIS MEDIOS o los dispositivos compatibles con SIMPLINK (USB y SIMPLINK). Botones de colores Estos botones se utilizan para el teletexto (sólo para modelos con TELETEXTO) o para editar un programa. ( : rojo, : verde, : amarillo, : azul)19 ESPESPAÑOL USO DE LA GUÍA DEL USUARIO USO DE LA GUÍA DEL USUARIO La Guía del usuario permite acceder más fácilmente a información detallada del TV. 1 Pulse SETTINGS para acceder a los menús principales. 2 Pulse el botón ROJO para acceder a los menús de Asistencia al cliente. 3 Pulse los botones de navegación para desplazarse hasta Guía del Usuario y pulse OK. Act. SoftwarePrueba de imagenPrueba de sonidoPrueba de señalInform. producto/servicioGuía del UsuarioCerrar IMAGEN AUDIO CONFIGURAR HORAMIS MEDIOSENTRADAOPCIÓNCERRARPulse OK( ) para de nir ajuste de imag.Asistencia al cliente Salir

Guía del Usuario OPCIÓNCon guración de CANALCon guración de IMAGEN y SONIDOFunción avanzadaPara usar un dispositivo de entradaPara con gurar las opciones de bloqueo de la TVPara con gurar otras opcionesAyuda para discapacitadosPara con gurar otras opcionesPara con gurar el idiomaPara con gurar las opciones de hora Información

Permite seleccionar la categoría que desee.

Permite seleccionar el elemento que desee. Puede utilizar

para desplazarse por las páginas.

Permite desplazarse por la descripción de la función que desee desde el índice.

Guía del Usuario OPCIÓN > Para con gurar el idioma SETTINGS

Idioma Puede seleccionar el idioma del menú que se muestra en pantalla así como el de la transmisión de sonido digital.

• Menú Idioma : Selecciona el idioma para el texto en pantalla.

• ldioma audio [sólo en modo digital] : Selecciona el idioma deseado cuando se está viendo una transmisión digital que contiene varios idiomas de voz.

• Idioma subtítulo [sólo en modo digital] : Utilice la función Subtítulo cuando se emitan dos o más idiomas de subtítulos.

Si no se emiten los datos de los subtítulos en el idioma seleccionado, se reproducirán en el idioma de subtítulos predeterminado. CerrarAmpliarOPCIÓNCon guración de CANALCon guración de IMAGEN y SONIDOFunción avanzadaInformación CerrarReducir SETTINGS

Idioma Puede seleccionar el idioma del menú que se muestra en pantalla así como el de la transmisión de sonido digital. • Menú Idioma : Selecciona el idioma para el texto en pantalla.• ldioma audio [sólo en modo digital] : Selecciona el idioma deseado cuando se está viendo una transmisión digital que contiene varios idiomas de voz.• Idioma subtítulo [sólo en modo digital] : Utilice la función Subtítulo cuando se emitan dos o más idiomas de subtítulos. Si no se emiten los datos de los subtítulos en el idioma seleccionado, se reproducirán en el idioma de subtítulos predeterminado.

Muestra la descripción del menú seleccionado. Puede utilizar

para desplazarse por las páginas.

Permite aumentar o reducir la pantalla.20

ESPESPAÑOLMANTENIMIENTO / SOLUCIÓN DE PROBLEMAS

MANTENIMIENTO Limpieza de la TV Limpie la TV con regularidad para mantener el mejor rendimiento y prolongar la vida del producto. PRECAUCIÓN

En primer lugar, apague el aparato y desconecte el cable de alimentación y el resto de cables.

Si no va usar la TV durante un periodo prolongado, desconecte el cable de alimentación de la toma de pared para evitar posibles daños por rayos o subidas de corriente. Pantalla, marco, carcasa y soporte

Para eliminar el polvo o la suciedad leve, use un paño suave, seco y limpio para limpiar la supercie.

Para eliminar la suciedad más incrustada, emplee un paño suave humedecido con agua limpia o un detergente suave diluido. A continuación, seque de inmediato el aparato con un paño seco. PRECAUCIÓN

Procure en todo momento no tocar la pantalla, ya que podría dañarla.

No empuje, frote ni golpee la superficie con la uña ni con objetos puntiagudos, ya que esto podría producir arañazos y distorsionar la imagen.

No emplee productos químicos, ya que puede dañar el producto.

No pulverice líquido sobre la superficie. Si penetra agua en la TV, puede producirse un incendio, una descarga eléctrica o un funcionamiento incorrecto. El cable de alimentación Elimine con frecuencia el polvo y la suciedad acumulados en el cable de alimentación.

SOLUCIÓN DE PROBLEMAS

Problema SoluciónNo se puede controlar la TV con el mando a distancia.

Compruebe el sensor para el mando a distancia del producto e inténtelo de nuevo.

Compruebe si hay algún obstáculo entre el producto y el sensor para el mando a distancia.

Compruebe si las pilas aún funcionan y si están bien colocadas ( a y a ).No se muestra ninguna imagen ni se produce ningún sonido.

Compruebe si el producto está encendido.

Compruebe si el cable de alimentación está conectado a una toma de pared.

Compruebe si hay algún problema con la toma de pared. Para ello, conecte otros productos.La TV se apaga repentinamente.

Compruebe los ajustes de control de alimentación. Puede que se haya cortado el suministro eléctrico.

Compruebe si la función de desconexión automática está activada en la opción Ajuste de hora.

Si no hay señal cuando la TV está encendida, la TV se apagará automáticamente transcurridos 15 minutos de inactividad.Al conectar al PC (HDMI DVI), aparecerá el mensaje “No signal” (Sin señal) o “Invalid Format” (Formato no válido).

Encienda y apague la TV con el mando a distancia.

Vuelva a conectar el cable HDMI.
