Tipo de producto	Lavadora frontal
Marca	Fagor
Modelo	FE7212B
Capacidad de lavado	7 kg
Velocidad de centrifugado máxima	1400 rpm
Número de programas	15
Dimensiones (Al x An x Pr)	845 x 597 x 527 mm
Tensión / Frecuencia	220-240 V ~ 50 Hz
Potencia total	2200 W
Presión de agua	0,1 - 1 MPa
Funciones auxiliares	Inicio diferido, lavado rápido, bloqueo infantil, detección de media carga
Programas especiales	Algodón 90°, Algodón Eco, Sintéticos, Lana, Delicado, Deporte, Camisas, Rápido 15 min, Allergy Safe
Mantenimiento	Limpiar el filtro de la bomba cada 2 meses, limpiar los filtros de entrada de agua, limpiar el cajón del detergente
Seguridad	Bloqueo infantil, parada automática en caso de puerta abierta, protección contra fugas
Reparabilidad	Filtro de bomba accesible, piezas de repuesto disponibles a través del servicio autorizado

Preguntas frecuentes - FE7212B FAGOR

¿Qué hacer si la máquina no arranca?

Verifique que la máquina esté conectada, que los fusibles estén en buen estado, que el grifo de agua esté abierto, que la puerta esté bien cerrada, y que el selector de programa no esté en 'Parada'. Presione luego el botón Inicio/Pausa.

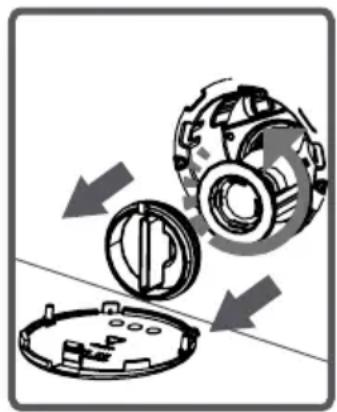

¿Cómo limpiar el filtro de la bomba?

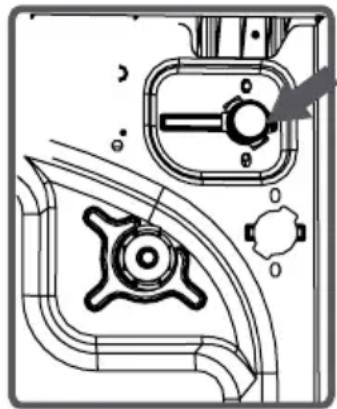

Desconecte la máquina y cierre el grifo. Abra la tapa de la bomba con la pala de detergente. Coloque un recipiente debajo del filtro, desenrósquelo en sentido antihorario, vacíe el agua y retire los residuos. Limpie el filtro con un cepillo, luego vuelva a montarlo en sentido inverso. Se recomienda hacerlo cada 2 meses.

¿Qué significa el código de error E01?

El código E01 indica que la puerta de la máquina ha quedado abierta. Cierre correctamente la puerta. Si el problema persiste, desconecte el aparato y contacte al servicio autorizado.

¿Cómo usar el inicio diferido?

Seleccione un programa, luego presione el botón Inicio Diferido. La pantalla muestra '1h'. Presione de nuevo hasta la hora deseada (de 1h a 23h). Presione Inicio/Pausa para activar. Para cancelar, presione Inicio Diferido hasta que el símbolo desaparezca.

¿Qué cantidad de detergente usar?

Siga las indicaciones del fabricante del detergente según el grado de suciedad y la dureza del agua. Para ropa poco sucia, use menos detergente. No supere la capacidad máxima de la máquina. Use detergentes adecuados para lavadoras automáticas.

¿Cómo quitar los tornillos de transporte antes del primer uso?

Desenrosque los 4 tornillos de transporte en la parte trasera de la máquina en sentido antihorario con una llave. Retire los separadores de goma. Tape los agujeros con los tapones de plástico suministrados. Guarde los tornillos para un futuro transporte. No quitarlos puede causar vibraciones y disfunciones.

¿Por qué la máquina no evacúa el agua?

Verifique que el tubo de desagüe no esté doblado ni obstruido. Limpie el filtro de la bomba (consulte la pregunta correspondiente). Si el problema persiste, contacte al servicio autorizado.

¿Qué hacer en caso de formación excesiva de espuma?

Presione Inicio/Pausa para detener el ciclo. Diluya 1 cucharada de suavizante en 1/2 litro de agua y vierta en el compartimiento de productos. Espere 5 a 10 minutos, luego reinicie. Use una cantidad de detergente adecuada la próxima vez.

¿Cómo usar la función bloqueo infantil?

Presione simultáneamente los botones de funciones auxiliares 3 y 4 durante más de 3 segundos. El símbolo 'CL' parpadea. Para desactivar, presione nuevamente los mismos botones durante 3 segundos. Esta función impide cualquier modificación del programa en curso.

¿Qué programas usar para ropa delicada o de lana?

Para la lana lavable a máquina, use el programa Lana (30°C, máx. 2,5 kg). Para textiles delicados, seleccione Lavado delicado / a mano (30°C, máx. 2,5 kg). Respete las etiquetas de las prendas.

MANUAL DE USUARIO FE7212B FAGOR

CAPITULO-1: ANTES DE UTILizar EL APARATO

Uso .correcto. 4-5
- Advertencias generales 6-7-8-9
- Advertencias de seguidad 10-11-12-13-14-15
- Embalaje y el medio ambiente 16
- Información de ahorros 17

CAPITULO-2: RESUMEN DE SU MAQUINA

Apariencia general 18-19
- Characteristicas Tecnicas 20

CAPITULO-3: INSTALLACION

• Extracción de los tornillos de seguridad para el transporte 21
  Ajustede tirantes regulables 23-24-25
  Conexión electrica 26
  Manguera de entrada de agua obstruida 27-28
  Conexión del desagüe 29

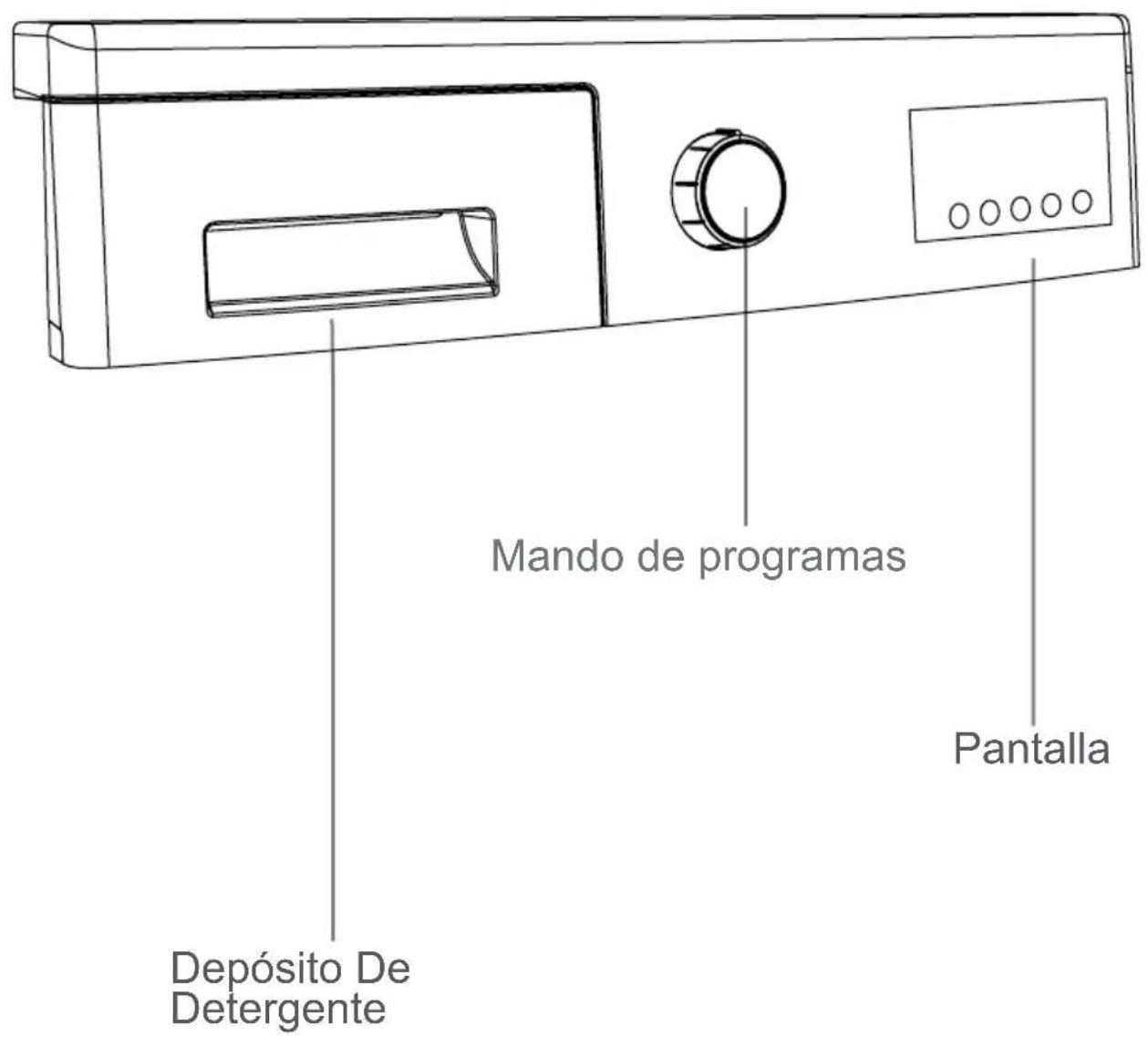

CAPITULO-4: INTRODUCCION AL PANEL DE CONTROL 30

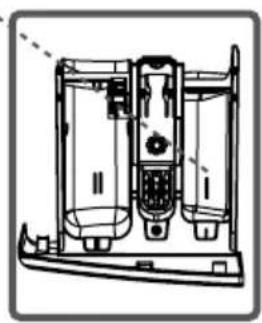

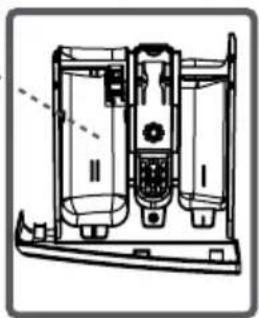

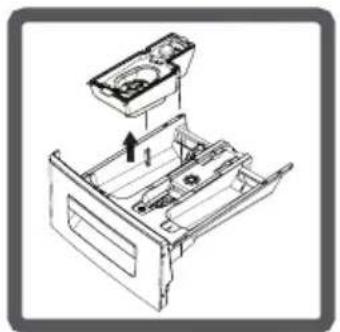

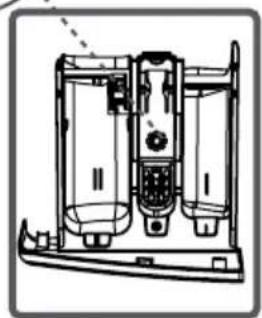

Deposito de detergente 31-32
Mando de programas 33

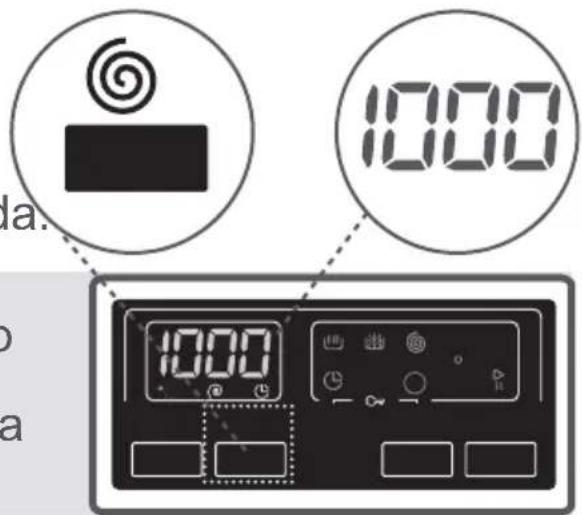

Pantalla electrònica 34-35

CAPITULO-5: PREPARACION PRELIMINAR PARA EL LAVADO

• Separación de prendas 36-37
  Colocacion de las prendas en laquina 38
• Anadir detergente en laquina 39
• Funcionamento de suquina 40-41-42

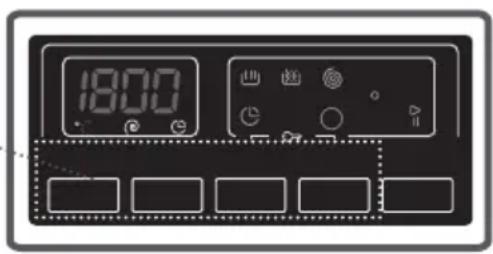

• Funciones auxiliares 43-44-45-46-47-48
  Bloqueo infantil 49
• Cancelar un programa 50

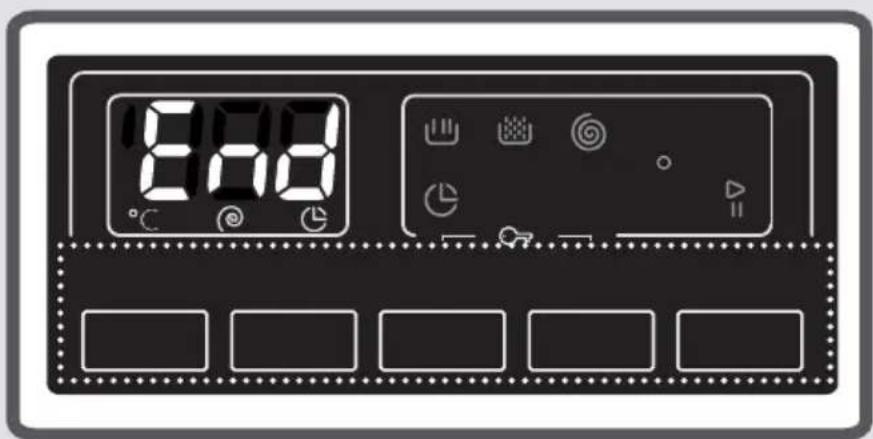

  Terminar un programa 51

CAPITULO-6: TABLA DE PROGRAMAS 52-53-54-55-56-57-58-59

CAPITULO-7: MANTENIMIENTO Y LIMpieZA DE LA LAVADORA

• Advertencia 60
  Filtros en la entrada de agua 61
  Filtro de bomba 62-63

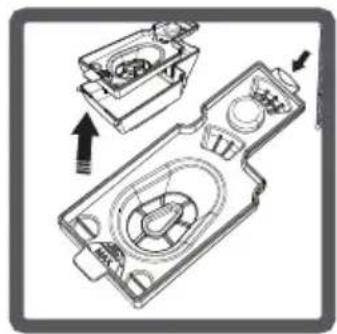

  Deposito de detergente 64

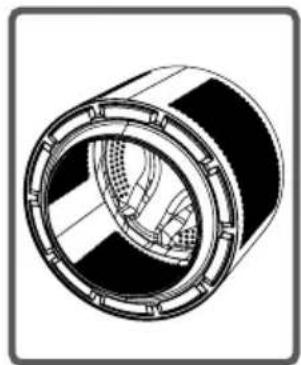

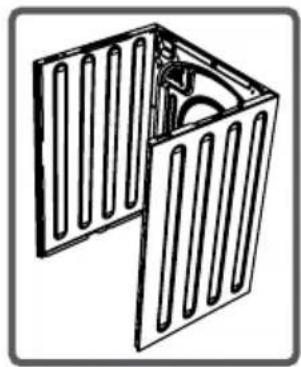

CAPITULO-8: TOPE DE DESCARGA / CUERPO / TAMBOR 65.

CAPITULO-9: SOLUCION DE PROBLEMAS 66-67-68-69-70

CAPITULO-10: AVISOS AUTOMÁTICOS DE AVERÍAS Y QUE HACER...71

CAPITULO-11: INFORMACION PRACTICA 72-73-74-75

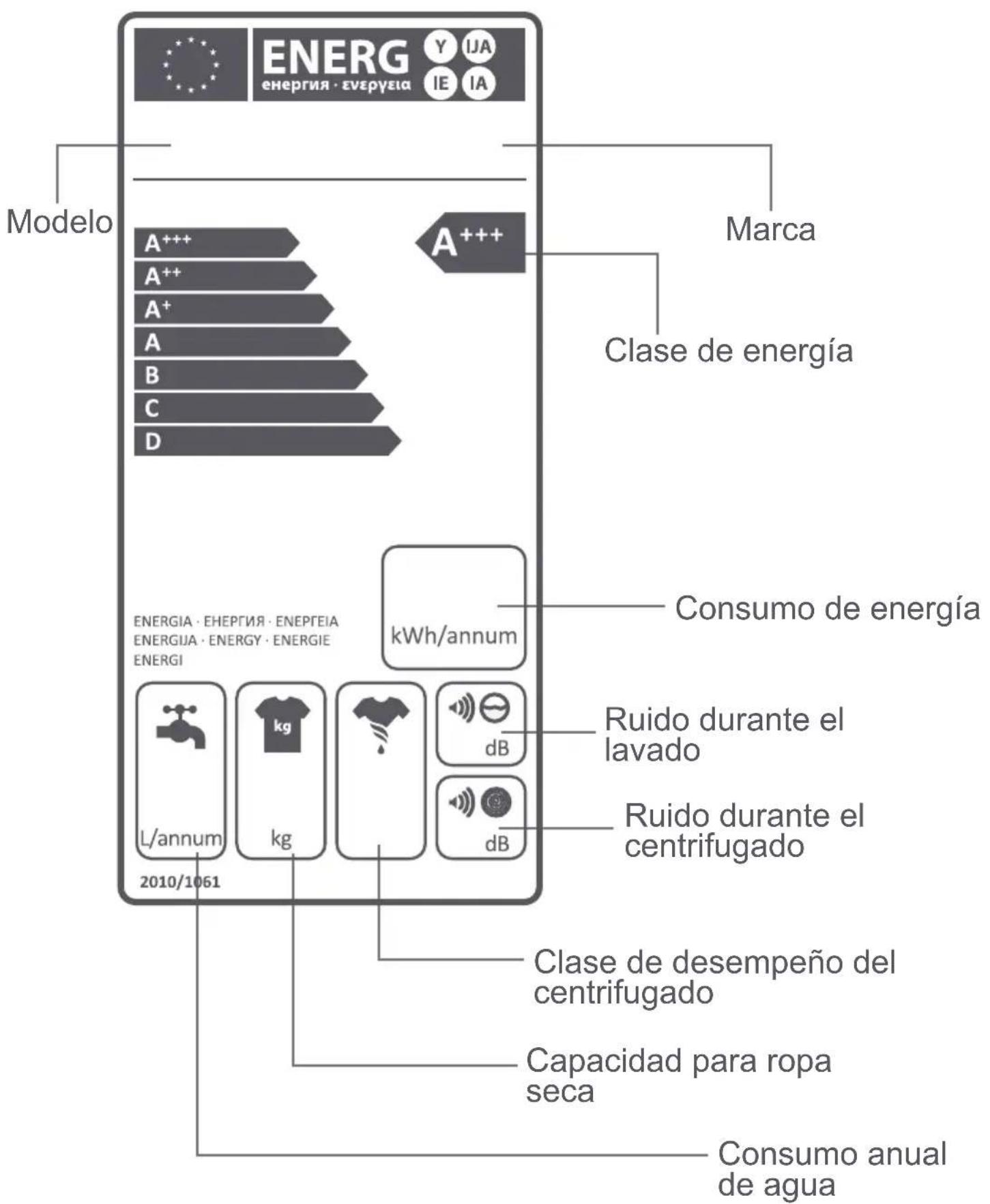

Cómo leer la etiqueta energetica y ahorro de energia...76-77
Desecho de la lavadora vieja 78

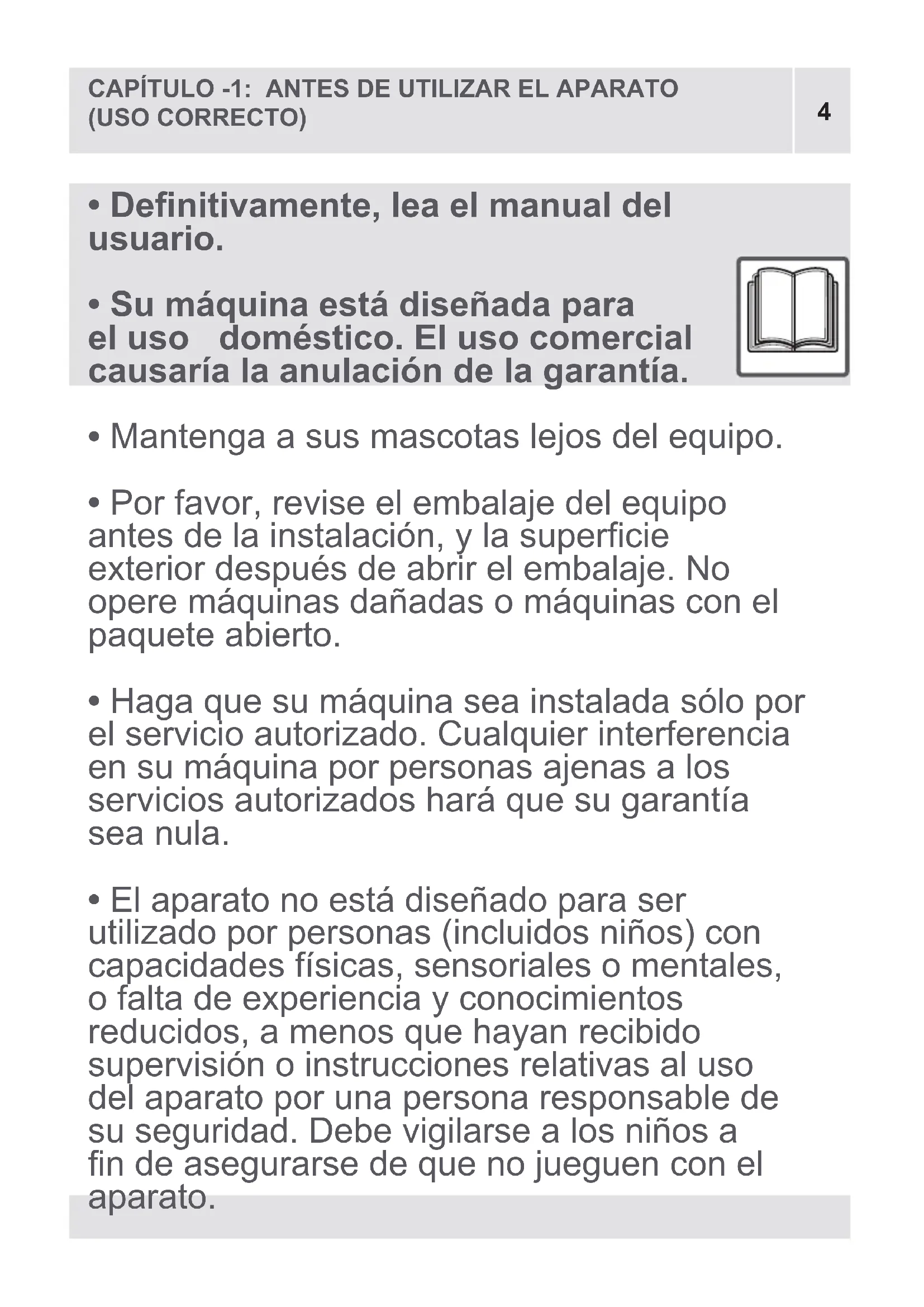

• Definitivement, lea el manual del usuario.
• Suquina está disenada para el uso domésico. El uso comercial causaria la anulación de la garantía.

• Mantenga a sus mascotas lejos del equipo.
• Por favor, revise el embalaje del equipo antes de la instalacion, y la superficie exterior文化底蕴s de abrir el embalaje. No opere MQinas dañadas o MQinas con el paquete abierto.
• Haga que su这笔a sea instalada solo por el serviceo autorizzato. Cualquier interferencia en su这笔a por personas ajenas a los servicios autorizados hara que su garantía sea nula.

• El aparato no está Diseñado para ser realizado por personas (incluidos niños) con capacities físicas, sensoriales o mentales, o falta de experiencia y conocimientos reducidos, a menos que hayan recibido supervisión o instrucciones relativas al uso del aparato por una persona responsable de su seguridad. Debe vigilarse a los niños a fin de asegurarse de que no juguen con el aparato.

• Utilice el equipo únicamente para prendas que se han sido adequadas para el lavado por el fabricante.

• Antes de utiliser la lavadora, retire los 4 tornillos de transporte y losSeparatedores de goma de la parte posterior de laquina. Si los tornillos no son retirados,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO,SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO, SEO,

• El equipo no está cubierto por la garantía por defectos causados por在哪ier tipo de factores externos (pesticidas, incendio, etc).

• Por favor, no desecha este manual del usuario; consévelo para consultarlo en el futuro. Usted o旮ien más lo pueda necesitar en el futuro.

Nota: Las specifications de laquina peuvent variar dependiendo del producto comprado.

• La temperatura ambiente nécessaria para un funciona perfecto de su equipo es de 15-25°.
• Las mangueras congeladas peuvent romperse y explotar. En las regiones donde la temperatura es bajo cero, la temperatura ambiente puedaponer en peligro el funcionaismo seguro de la tarjeta electrónica.
• Asegúrese de que la ropa que se pone en suquina no contiene elementos extraños (uñas, agujas, monidas, encendadores, fosforos, clips, etc.) en el Bolsillo. Estos elementos extraños你能 darar el equipo.
• Antes de comenzar a utiliser su这其中,usted pueda llamar al servicios autorizzato más cercano y Solicitar libre de cargoridge para la instalacion, el functionamento y el uso de su这其中,quina.

• Se recomiendaledge a cabo la prima operacion de lavado en el programa algodon 90^ y sin ropa mediente la insercion de 1 / 2 racion de detergente en el 2do compartmento del detergente.

• Como el detergente o suavizante expuesto al aire durante un长大o tiempo你可以 causear residuos, ponga el detergente o suavizante en el deposito de detergente al comienzo de cada lavado.

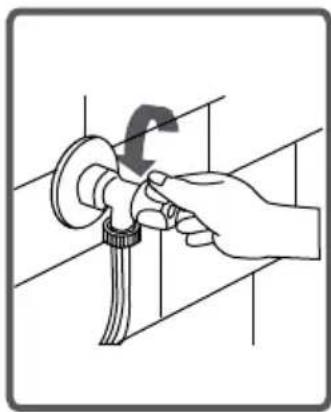

• Se recomienda que desconecte el aparato y ciderre la llave del agua si no va a utiliser el equipo durante un tiempo prolongado.

Tambien,øjando abierta la puerta de laquina evita la formacion de malos oloresdeferido a la humedad.

• Un poco de agua puede quédarse en su这其中aquina antes de los ensayos y pruebas realizadasupon a los procedimientos de control de calidad.
  Esto no dañará la lavadora.
• Recuerde que los materiales de embalaje de laquinauen serpeligrosospara los niños.Garde los materiales de embalaje en un lugardonde los niños no podan alcantar o disponible de ellos apropiadamente.
• Mantenga las piezas pequeñas que se encontrartran en la parte del documento fuera del alcance de los niños y los bebés.

• Utilice los programas de prelimvado sólo para ropa muy sucia.

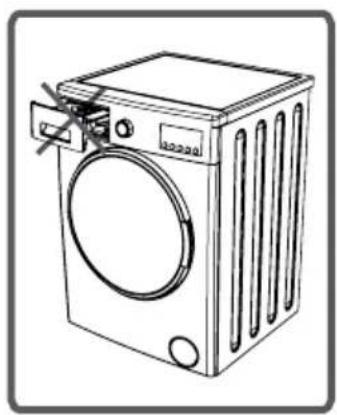

• Nunca abra el compartmento del detergente cuando el aparato está funciona.

• En caso de avería, desconecte el aparato primero y luego ciderre el grifo. No intente repararla por su cuenta, siempre en contacto con el asesorimiento de servicios autorizado.
• Lacantidad de ropa queastedone en su lavadora no debeexceder lacantidad maximaindicada.
• Nunca abra el compartmento del detergente cuando el aparato está funciona.
• Lavar ropa harinosa en el equipo daña lamaids. No lave ropa con garina en sumaids.

• Es importante atenerse a los consejos del fabricante sobre detergentes / acondicionadores de telas con disrespect al uso de suavizantes o productos similares en suquina.
• Instale sumightina en un lugaronde se puedaAbrircompletamente la puerta. (No instale sumightina enlugares endonde no se puedaAbrirla puertacompletamente.)
• Configure suquina en lugares que pueda ser totalmente ventilados y con una circulación de aire constante.

Usted debe leer estas advertencias. De este modo puede protegerse a simismo y a sus seres queridos contra las lesiones fatales y riesgos.

iPELIGRO DE QUEMADURA!

No toque la manguera de desagüe ni el agua de este, ya que la lavadora pueda alcanzar temperatas altas durante su funcionaimiento.

iRIESGO DE MUERTE POR CORRIENTE ELECTRICA!

• No utilise various adaptadores ni cables alargadores.
• No la connecte a enchufes danados
• No tire del cable cuando desenchufe - Siempre agarre del enchufe.
• ¡No desconecte el enchufedel tomacorriente con lasmanos mojadas para evapor laelectrocución!
• No toque nunca el aparato con las manos o los pies mojados.
• Llame al serviceo autorizzato más cercano para Obtener un reemplazo si hay un mal funciona del cable de alimentacion.

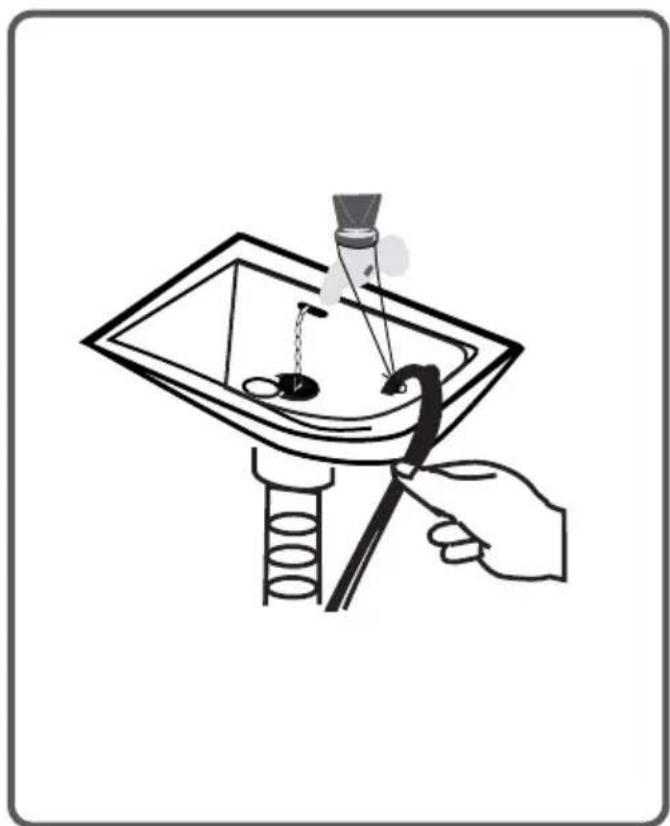

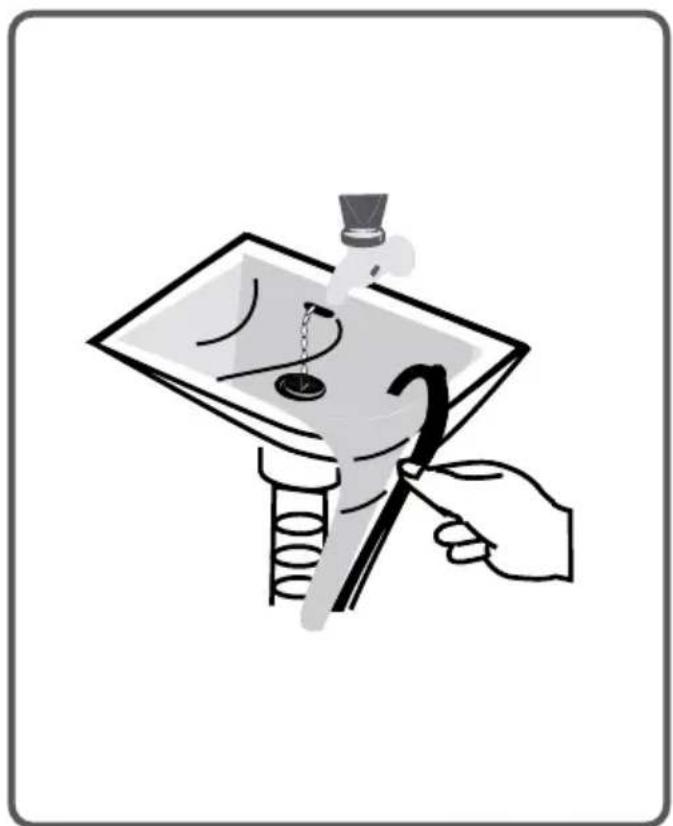

Riesgo de inundación!

• Revise si el agua corre rápido o no antes de la colocación de la manguera de descarga en el lavabo.
• Tome las medidas necessarias para evaporar el deslizamente de la manguera.
• La fuerza de las detonaciones de una manguera que no se coloca adecuadamente pueda desplazar la manguera. Evite que eltapón entre a su fregadero y bloquee el agujero del fregadero.

iPeligro de incendidio!

• No guarde liquidos inflamables cerca de laquina.

• El contenido de Azufre de Removedores de pintura pueda causar corrosión. Por estarzón, nunca use Removedores de pintura en laquina.

• Nunca use productos que contengan material disolvente (como gasolina para limpiar) en suquina.

• Retire todos los objetivos de los bolsillos de sus prendas (agujas, clips, encendadores, cerillos, etc) cuando las coloque para lavarlas.

Puede occurrir riesgo de incendio y explosion.

iPeligro de lesiones y caida!

• No se suba a laquina. La tabla superior de laquina podra romperse yasted podria sufir una lesión.
• Acomode bien la manguera, el cable y el embalaje de suquina durante la instalación. Usted podra tropezar y caer.
• No coloque laquina boca abajo ni de costado.
• No levante laquina sujetándola de las piezas que sobresalen (compartimento para detergente, puerta). Estas piezas podrián romperse y Causear que usted se lesionara.
• Existe el riesgo de tropezar y lesionarse si los materiales como la manguera y los cables no son correctamente almacenados cuando de que suquina quede instalada.

Laquina debe ser transporte por dos o mas personas.

Seguridad Infantil!

• No deje a sus niños solos cerca de laquina. Los niños podrieran encerrarse bajo de laquina y hay riesgo de muerte.
• La puerta de vidrio y la superficie podrián estar extremadamente calientes,m润滑as el equipo funciona.

Especialmente tocar laquina podraCausear daño a la piel de los niños.

• Mantenga el material de embalaje fuera del alcance de los niños.
• Podría occurrir envenenamiento si los materiales detergentes y de mantenimiento se consumen, y los ojos o la piel pueda ser irritados si entrada en contacto con la piel. Mantenga los productos de limpieza fuera del alcance de los niños.

La eliminación de los materiales de embalaje

Los materiales de embalaje protegen al equipo de该如何 quier daño que pudiera occurrir durante el transporte. Los materiales de embalaje son amigables con el medio ambiente, ya que son reciclables. El material de reciclaje offre tanto el ahora de materias primas y disminuya la produccion de residuos.

La eliminación de vieja这笔a

Losmightolectricosoelectriconics viejostodaviapuedecontenerpiezas reutilizables. Asipues,nunca tire susmightaantiguosqueyanoutiliza en la basura.

Asegúrese de que las partes de los aparatos viejos electricos o electrónicos se vuelven a utiliser, dándolos a los centers de recolección previstos por las autoridades correspondientes.

Por favor, asegúrese de que sus aparatos viejos se mantengan en un lugar apropriado para la seguridad de los niños hasta que Sean llavados fuera de la casa.

Información importante para Obtener una mayor eficiencia de laquina:

• Lacantidad de ropa queusted pone en su lavadora noDebe exceder lacantidad maxima indicada.
  De esta forma,la lavadora funciona en modo de ahora.
• No se utilizes la función de prelimavado para ropa poco sucia ni con sueidad normal lo que ahorrará electricidad y agua.

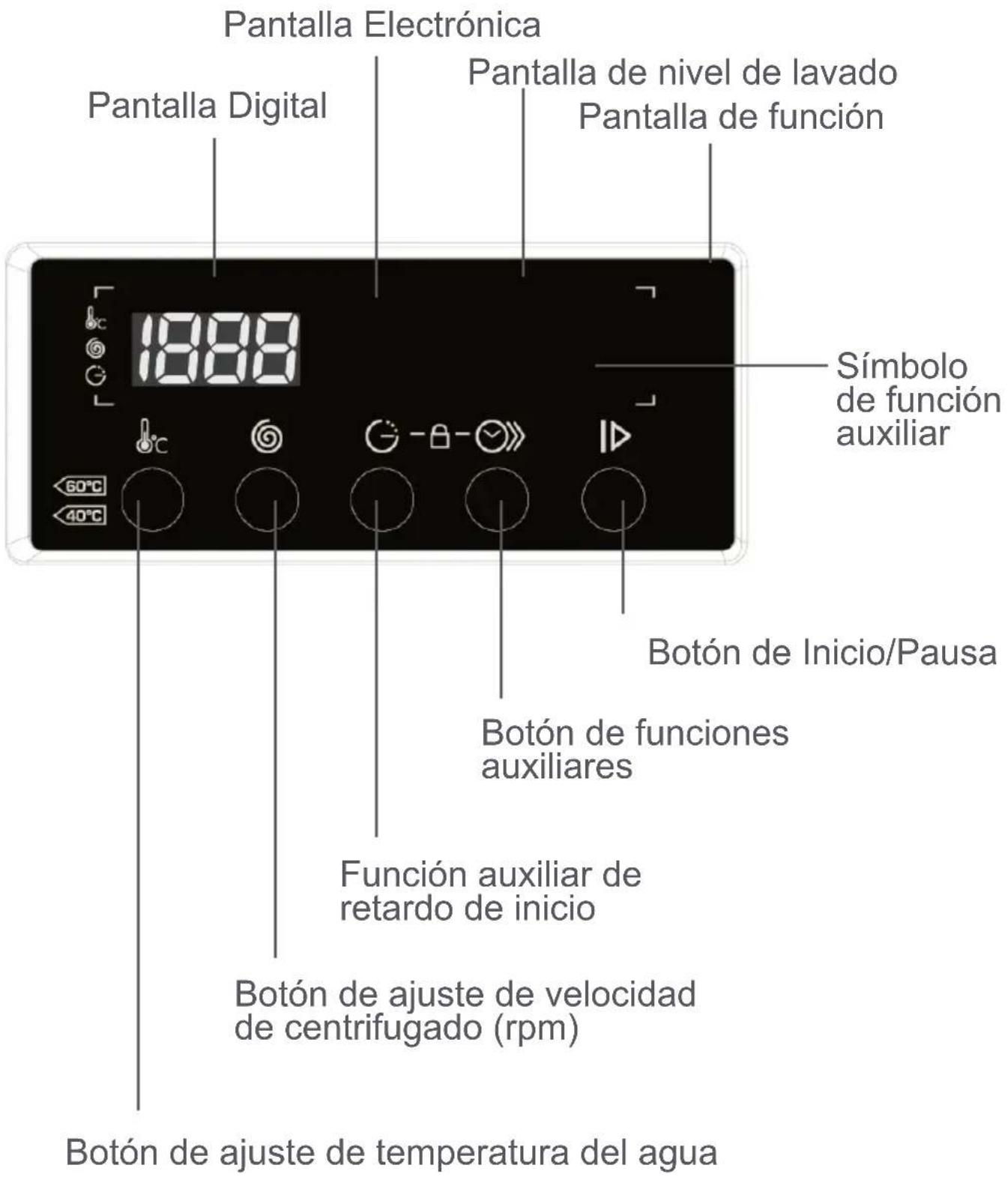

Pantalla electrónica

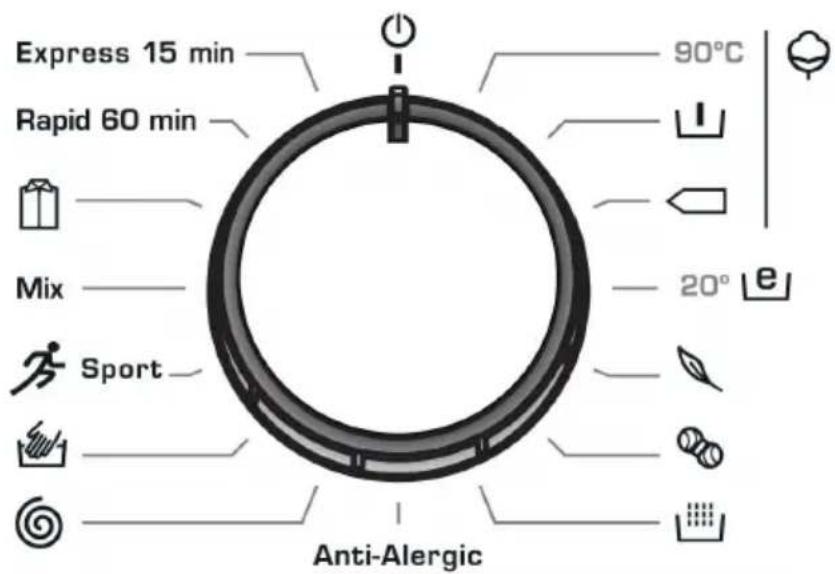

Mando de programas

Tapa superior

DepoSito de detergente

Depóstito

Cubierta del filtro.

Tornillo de seguidad para transporte Valvula de entrada de agua Manguera de descarga

Cable de alimentación

Tornillo de seguridad para transporte

Tornillo de seguridad para transporte

Tornillo de seguridad para transporte

CAPITULO -2: RESEÑA DE LAS ESPECIFICACIONES TÉCNICAS DE SU MAQUINA

Tensión/frecuencia de., funcirimiento (V/Hz)	(220-240) V~/50Hz
Corriente total (A)	10
Presión del agua (Mpa)	Maximum: 1 Mpa Minimum: 0.1 Mpa
Potencia total (W)	2200
Capacidad de cargamaxima (kg)	7
Revoluciones decentrifugado (rev / min)	1000-1200-1400
Número de programas	15
Dimensiones (Alto x Ancho x Profundo) (mm)	845 x 597 x 527

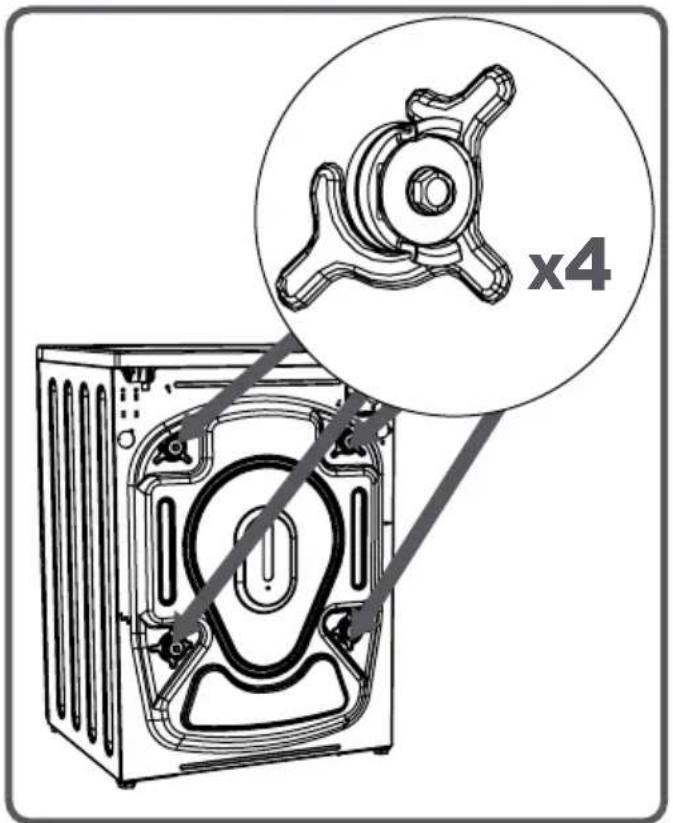

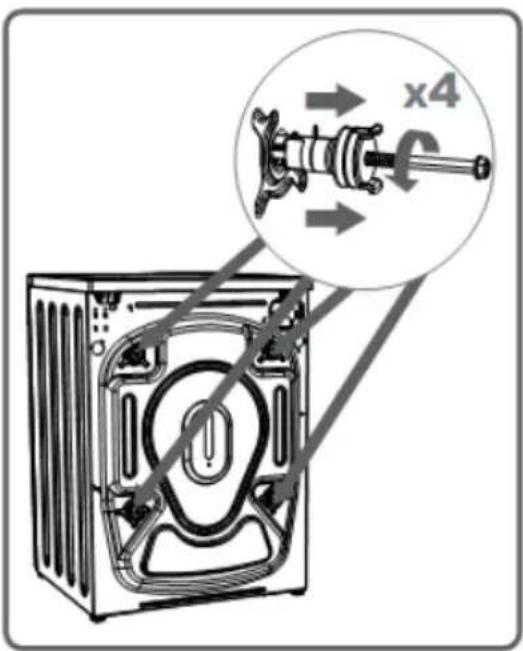

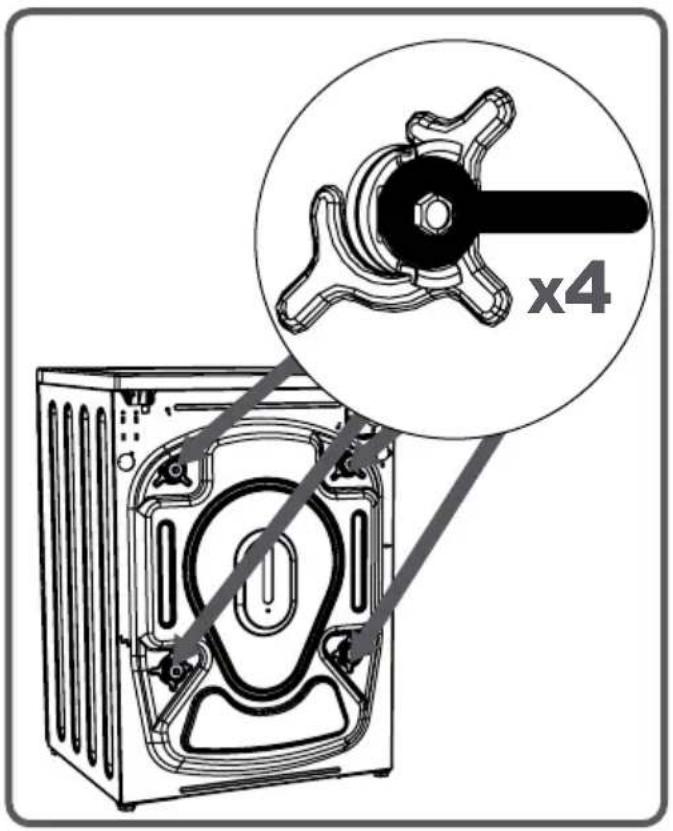

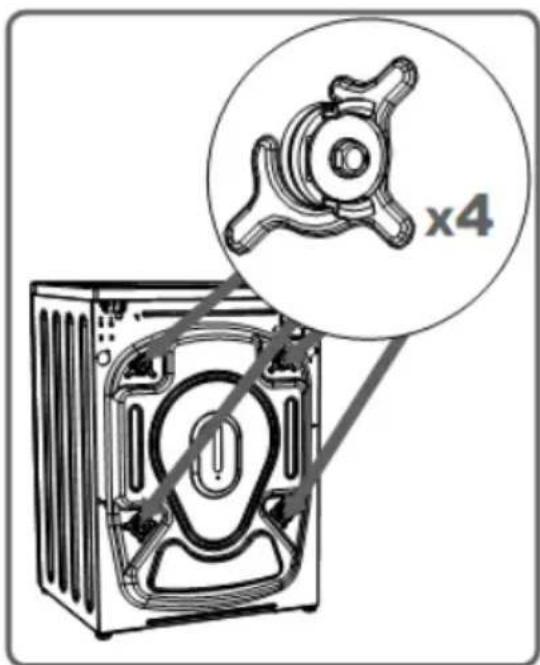

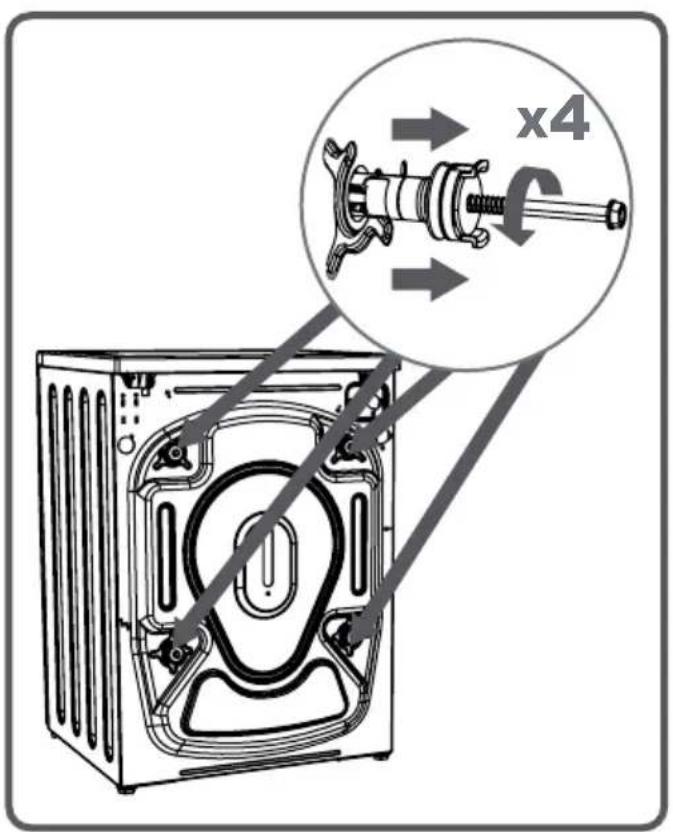

Antes de utiliser la lavadora, retire los 4 tornillos de transporte y losSeparatedores de goma de la parte posterior de laquina. Si los tornillos no soncretarados,puede occurrir fuertes vibrations, ruidoy malfuncionamente del producto, (anulando la garantia).

Por estarzon, los tornillos de seguidad para transporte deben ser aflojados mediante rotarlos en sentido antihorario con una llave apropiada.

Los tornillos para
transportedeferran ser
retirados sacandolos.

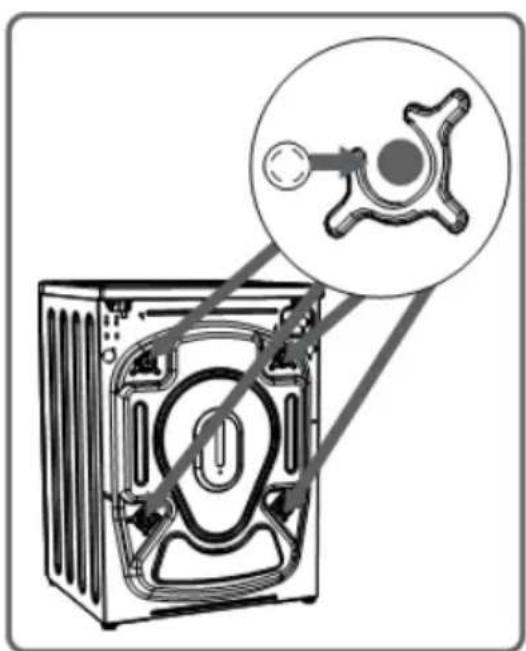

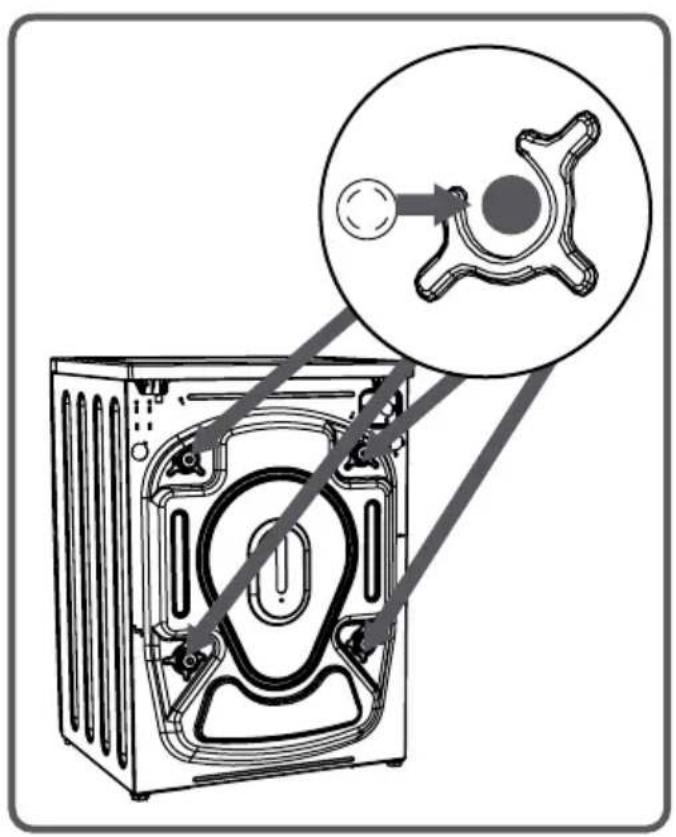

Monte las tapas de plastico para los tornillos de transporte que venden en la Bolsa de accesorios en los huecos de los tornillos de transporte que se han retrado.

Los tornillos de seguridad para transporte deben ser guardados para ser realizados en caso de transporte.

NOTA: Hay que eliminar los tornillos de transporte de laquina antes del primer uso. Los fallos que se producen en las migunas operadas con tornillos de transporte montados quedarán bajo garantía.

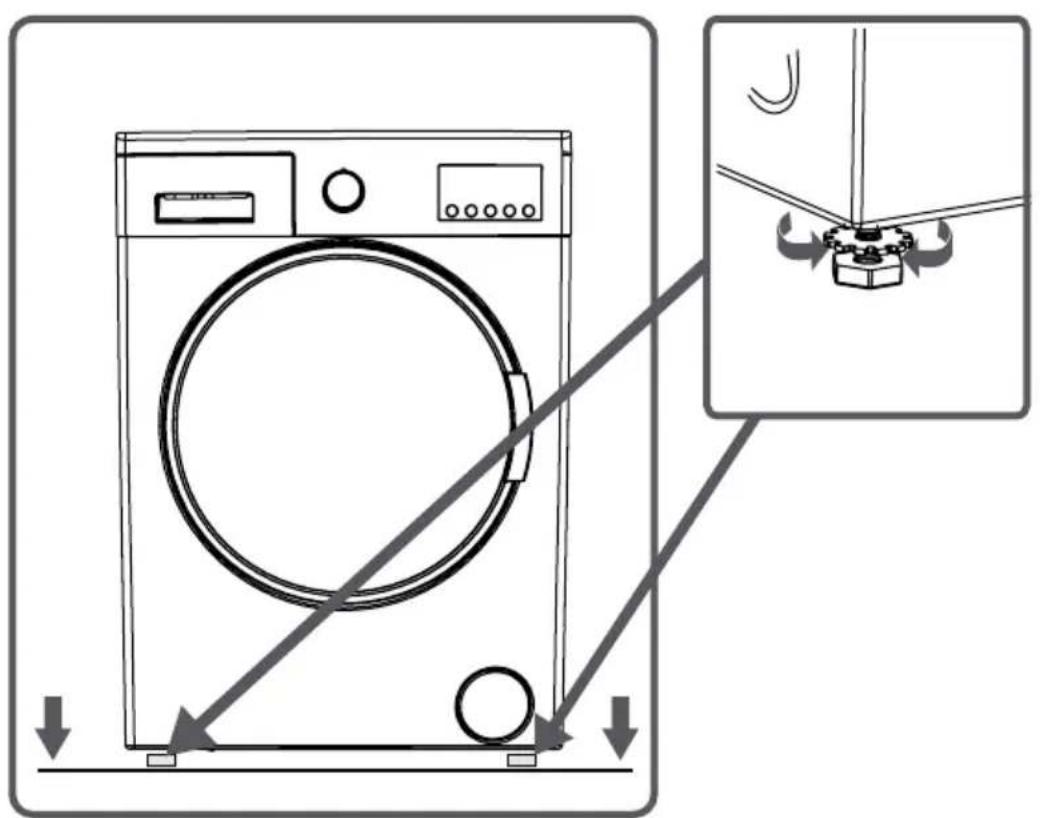

Ajuste de las correas

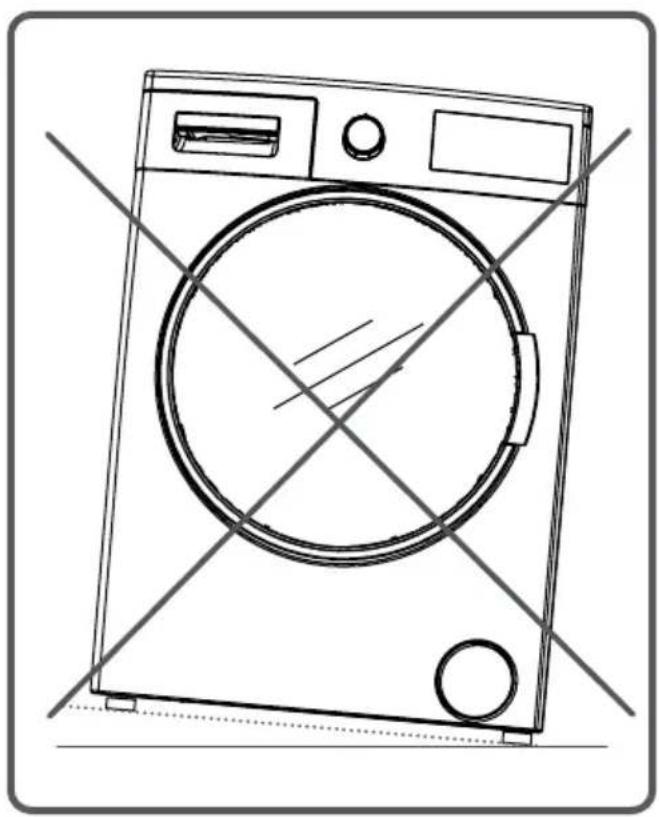

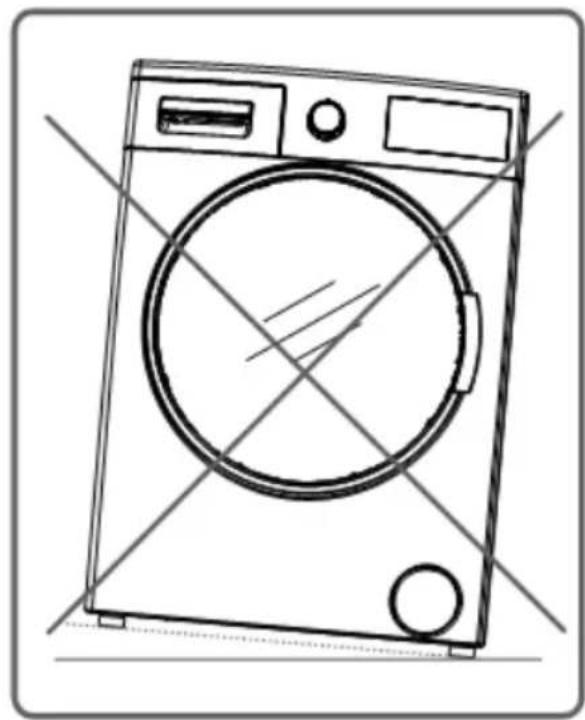

• No instale el equipo sobre una alfombra o pisos de talmania que impida la ventilacion de su base.

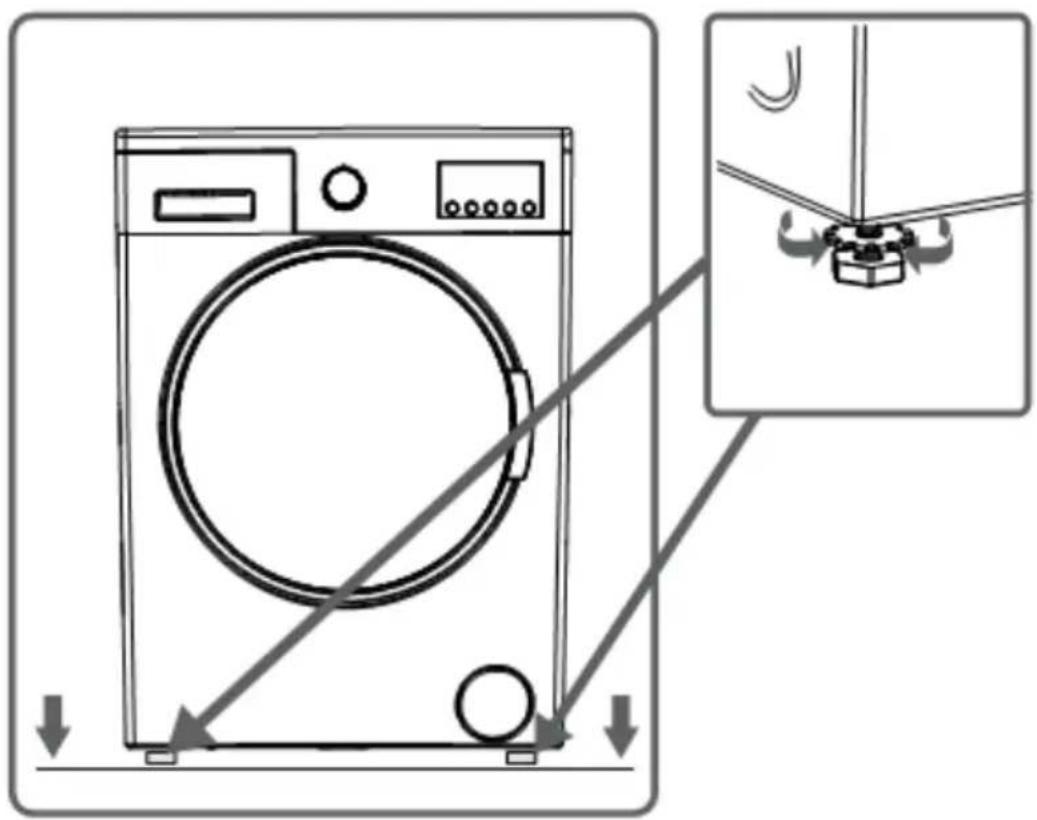

• Para garantizar un funciona silencioso y sin vibraciones de laquina, se debe instalar en un sueño no deslizante y firme.
• Usted pueda ajustar el balance de suquina a工程技术 de las estancias.

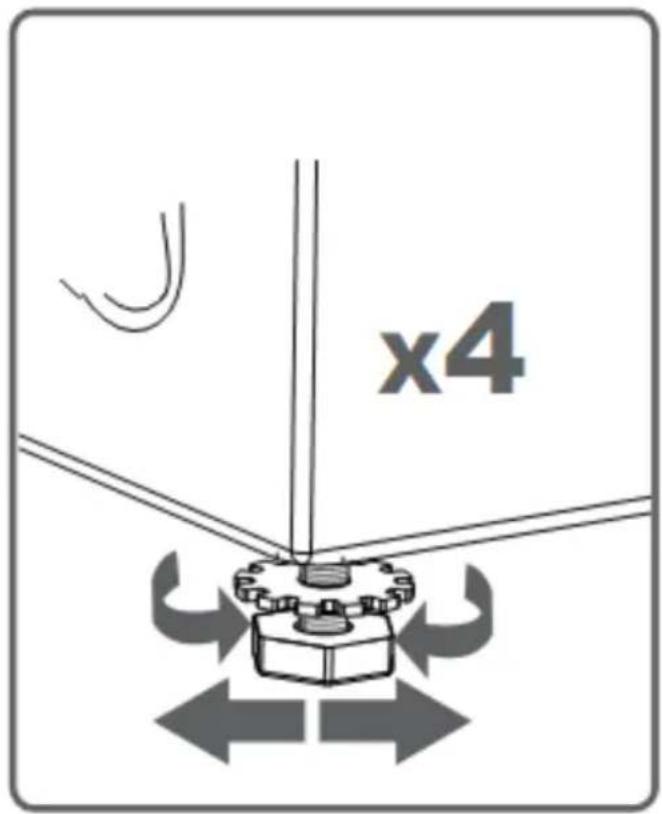

• Afloje la tuerca plástica de ajuste.

• Ajuste las estencias hacía arriba y hacía abajo, rotándolas.
• Después de Maintener el equilibrio, comprima la tuerca de ajuste de plástico hacer arriba另一边 vez.

CAPITULO -3: INSTALLACION DE LA MAQUINA (CORREAS DE AJUSTE)

• Nunca coloque cartón, madera o materiales parecidos bajo suquina con la intencion de estabilizar las distorsiones en el suejo.
• Al limpiar el suelo, sobre el que descansa laquina,onga cuidado de no modifierla estancias deestabilizacion.

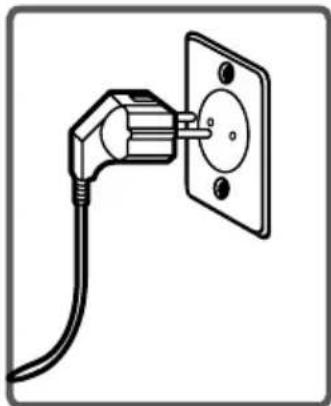

• Su lavadora está configurada en 220-240V y 50Hz.
• El cable de alimentación de la lavadora está equipado con un enchufe de puesta a tierra española. Este enchufe debe ser siempre introducido a una toma a tierra de 10 amperios. El valor actual del fusible debe ser de 10 amperios.

El valor actual del fusible de la linea de alimentación connectada a este tapón también debe ser de 10 amperios. Si usted no sabe si tiene tal connexion y fusible, vea por favor que lo haga un electricista calificado.

• No tomos la responsabilidad de los daños que se producen debido al uso sin conexión a tierra.

NOTA: El uso de la lavadora en conditiones de tension electrica bajo provocará que la vida útil de la misma se reduzca, asi como también su rendimiento.

• Laquina puede tener una sola entrada (fricia) o entradas dobles de agua (fricia / caliente), bajo en sus specifications.

La manguera con extremo blanco debe connectarse al agua fria, y la manguera con el extremo rojo al agua caliente (aplicable solo a modelos con entrada doble).

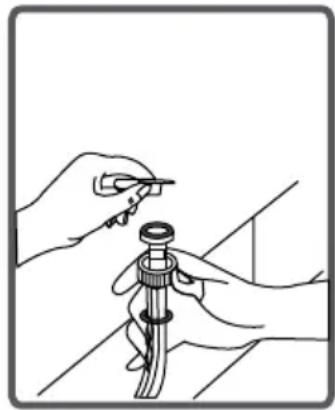

• Para eliminar las fugas de agua en los+puntos decontacto,las roscas 1 o 2 se proportionsionan en el paquete de la manguera (aplicable a maquinas con entradas de agua dobles).

Ajuste estas tuercas en los extremos de la manguera cercanos al grifo.

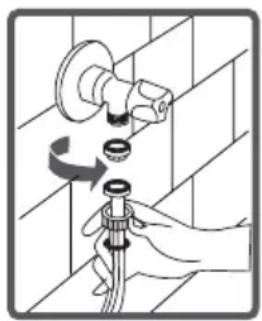

• Monte las mangueras新品 de entrada de agua a un grifo roscado de 34 pulg.

• Conecte el extremo blanco del dato de la entrada de las mangueras de agua a la valvula de agua blanca con el filtro de entrada en el bajo posterior de laquina y el extremo rojo del dato al filtrro rojo (aplicable para migunas con entradas de agua dobles).

Apriete las piezas pláticas de las uniones a mano.

En conditiones inciertas, contacte con un fontanero autorizzato para realizar estas conexiones.

• El flujo de agua con presión de 0,1-1 MPa permitirá que suquina functione más eficientemente.) (La presión 0,1 Mpa significa que más de 8 litres de agua fluarán a工程技术 de un grifo totalmente roscado por un minuto.)

• Asegúrese de que los+puntos decontacto no se(derraman cerrando el grifo porcompleteouponésde la realización de las conexiones.

• Asegúrese de que las mangueras del agua de entrada no estén dobladas, aplastadas, rotas ni han sido cambidas en su tiempo.
• Si suística tiene dobles entradas de agua caliente, la temperatura de entrada del agua caliente debe ser como máximo de 70^ .

Nota: Use solo la manguera de entrada de agua nuevo que viene con el equipo durante las connexiones de entrada de agua de laquina. Nunca utilize mangueras de entrada de agua viejas, usadas o danadas.

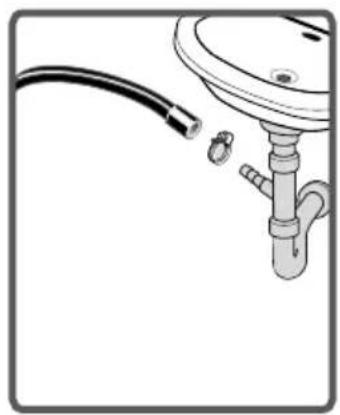

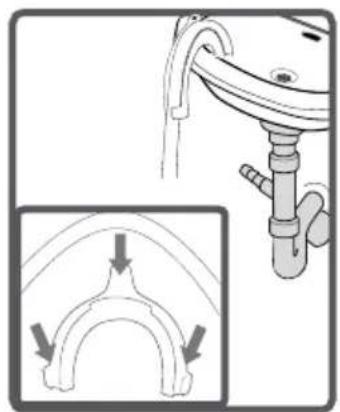

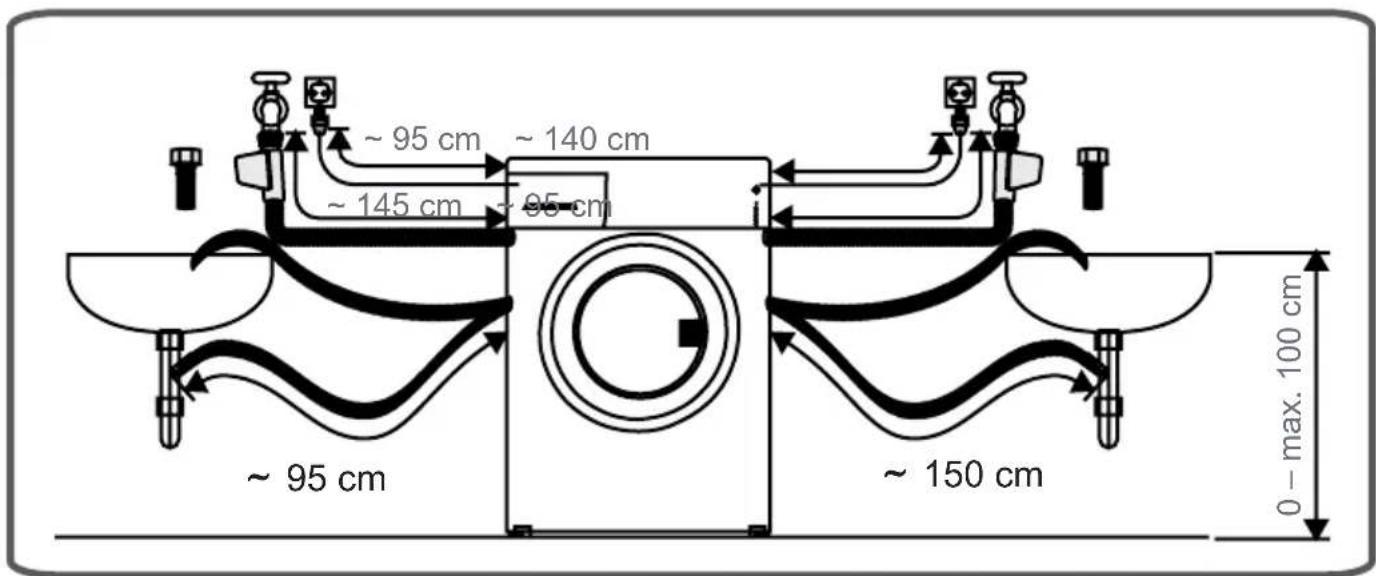

• El extremo de la manguera de descarga de agua puede ser instalado en un aparato spécifique unido directamente al orificio de descarga de agua sucia o al Conjunto de salute de la cuenca del dato.
• No intente nunca alargar la manguera mediante conexiones.
• No coloque la manguera de descarga de laquina en un recipiente, cubo o fregadero.
• Asegúrese de que la manguera de descarga de agua no se doble, no se enrosque, sea aplastada o extendida. Tenga en cuenta loCEEuiente:
• La manguera de drenaje de agua debe ser montada a una alta minima de 60 cm y un maximum de 100 cm desde el suelo.

Puede utiliser la placac de nivel de determinacion de liquido cuando se quiere lavar su ropa con detergente liquido. Puede utilizing detergentes liquidos en todos los programas sin prelimvado. Coloque el detergente liquido del aparato en elsegundo compartmentimiento (que esta disponible en el interior de laquina) del deposito de detergente (^*) yajuste lacantidad de detergente.(Use lacantidad recomendada de detergente liquido porlos productoresde detergente).

No supere el nivel MAX, utilise este compartmento unicamente para el detergente liquido, no utilise este compartmento para detergente en polvo ni lo saque.)

Nivel de etapas del detergente en polvo

Compartimiento oara deregente liquido (*)

(*) La maquinaria puede variar dependiendo del producto comprado.

SECCIONES

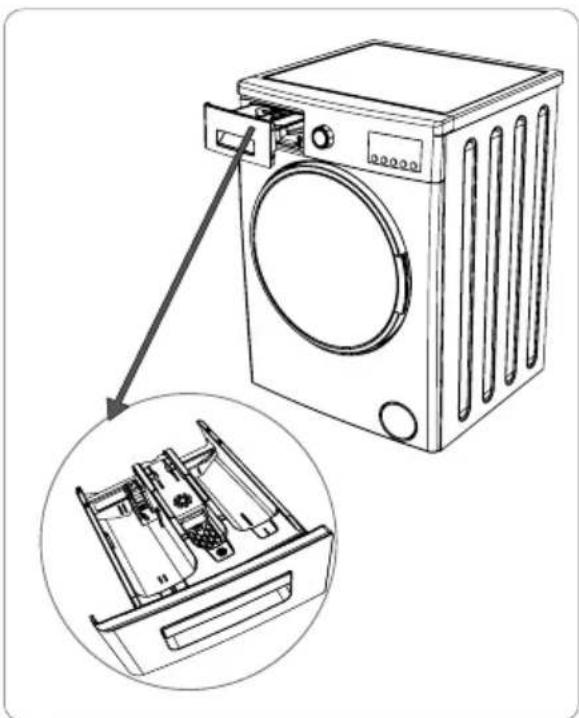

En este compartmento coloque solo materiales como detergente (liquido o polvo),preventor de cal y similares.

Usted pueda encontrar el comparimiento para detergente liquido en el interior de su equipo en la primera instalación. (*)

Compartimiento para suavizante, almidón, detergente:

Puede utiliser suavizante para la ropa (use la calidad y el tiporecommendedos por el fabricante). A vez, los suavizantes realizados para la ropa permanecen en este compartmento. Larzon de this es que el suavizante no es viscoso. Para evaporar esta situacion, se recomienda el uso de los suavizantes liquidos mas viscosos o el suavizante peut ser diluido y bajoutilizzato.

Utilice los programas de prelimvado solo para ropa muy sucia.

(*) Las specifications de la maquinaria peuvent variar dependiendo del producto comprado.

• Puede selectionar el programa con el que desea lavar suropa a工程技术 del mando de programas.
• Usted pueda configurar la operation de selección del programa girando el mando de programas en ambas direcciones.
• Asegúrese de que el selector de programas está exactamente en el programa que desea selectionar.

En la Pantalla electrònica podrá ver la temperatura de lavado, la velocidad de centrifugado, cuando finalizará el lavado, las functions auxiliares que haya selecciónado, y la etapa en la que se encontrarle el ciclo de lavado que haya elegido (prelavado/lavado, aclarado, centrifugado).

Además, la pantalla le做不到 advertencias mediante simbolos cuando haya una avería o fallo en la lavadora, y le visará de la finalización del lavado loctrico el mensaje "END" tan pronto como haya finalizzato el programa selectionado.

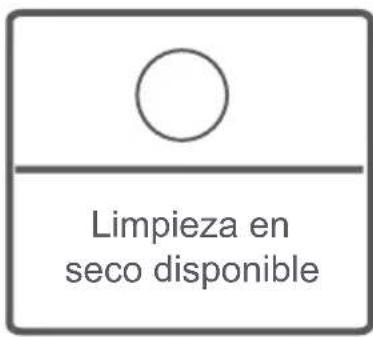

• Su ropa tiene etiquetas sobre los productos en los que se muestran sus specifications. Lave o.SEque la ropa según las specifications en la etiqueta del producto.
• Separe sus prendas de acuerdo con su tipo (algodón, sintéticos, delicados, lana, etc.), su temperatura (frío, 30^ , 40^ , 60^ , 90^ ) y grado de suciedad (ligeramente manchada, manchada, muy manchada).
• No lave nunca los tejidos de color y blancos+juntos.
• Lave la ropa de color por分开arado en su primaer lavada, puis pueda estar.
• Asegürese de que no haya materiales metalicos en sus prendas o en los bolsillos, si es asi, no los deje ahí.

PRECAUCION: ADVERTENCIA: Cualquier avería derivada de la entrada de sustancías extrañas en la lavadora no está amparada por la garantía.

• Suba las cremalleras y abotone las piezas de ropa de la energia.
• Quite los ganchos metálicos o de plástico de las cortinas o cortinas de tul o colóquelas en una red de lavado o en una bolsa y bajo amárrelas.
• Voltee los textiles, como pantalones, prendas de punto, camisetas y sudaderas.
• Lave los calcetines, pañuelos y cosas por el estudio como prendas pequeñas en una red de lavado.

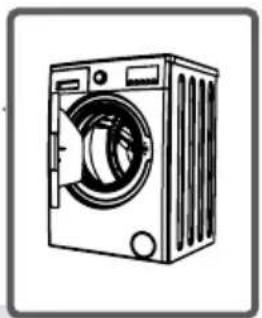

• Abra la puerta de suquina.
• Disperse sus prendas en laquina.

NOTA: Nota: La capacité máximo de entrega可以选择 variar en función del tipo de colada a realizar, el;nivel de suciedad y el programa elegido. No supere la entrega,maxima indicada en la tabla de programas.

Puedeayarunareferencia en la?sigaente tabla de pesos.

TIPO DE LAVANDERIA PE$O (gr)
Toallas	200
Lino	500
Ropa de bàn	1200
Cubiertas de edredones	700
Fundas de almohadas	200
Ropa interior	100
Manteles	250

• Ponga cada elemento de la ropa por分开.
• Asegürese de que la ropa no quede atascada entre la cubierta y la goma de sellado al cerrar la puerta de la lavadora.

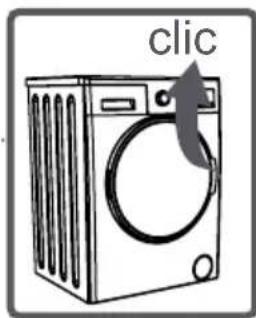

• Empujé la puerta de laquina hasta que oiga el sonido de bloqueo para cerrarla.
• Cierre la puerta de su equipo de manière adecuada, de lo contrario el equipo no inicia la operation de lavado.

CAPITULO -5: PREPARACION PRELIMINAR PARA LAVADO (AGREGAR DETERGENTE EN LA MAQUINA)

Lacantidad de detergente que se pone en suquina dependerá de los siguientes criterios:

• Su utilización de detergente se basa en el grado de contaminación de sus prendas. No prelave sus prendas menos manchadas ypongá una(PCa)cantidad de detergente en el 2do compartmentimiento de deposito de detergente.
• Para sus prendas muy manchadas, selección un programa que incluya prelimavado, yonga 14 del detergente que va aponer en el deposito de detergente en el 1er compartmentido del cajón yonga las tres cuartas partes restantes en el 2do compartmentimiento.
• Utilice detergentes elaborados para lavadora automatica en el equipo. La calidad de detergente que se usa para sus cargas está impresa en el paquete de detergente.
• Cuanto mayor sea el grado de dureza del agua más detergente tendrá que utiliser.
• La�性 de detergente que va a utiliser augmented a medida que la�性 de su incremento de cargas.
• Ponga el suavizante en el compartmento del suavizante en el deposito de detergente. No supere el nivel MAX. De lo contrario, el suavizante fluirá en el agua de lavado a工程技术 del desagüe.
• Los suavizantes de alta densidad deben para ser diluidos de grado antes de ser introducido en el cajón. Debido la alta densidad del suavizante este obstruirá la descarga y evaporará el flujo del suavizante.
• Usted pueda utiliser sus detergententes liquidos en todos los programas sin prelimavado. Paraarlo, colque la placat de nivel de liquido de detergentente en la Bolsa de accesorios o el compartmento de detergente liquido () en el 2do compartmento del deposito de detergentete y ajuste lacantidad de detergentete liquido de acuerdo con los niveles en esta placata. Recuerde Separar la placat de detergentete liquido.

(*) Las specifications de la maquinaria peuvent variar dependiendo del producto comprado.

• Conecte suquina.
• Abra el grifo de agua.

• Abra la puerta de laquina.

• Disperse sus prendas en laquina.

• Empujé la puerta de laquina hasta que oiga el sonido de bloqueo para cerrarla.

Selección del programa de lavado

Selección el programa adecuado para la energia según la Tabla de programas.

FUNCIONES AUXILIARES

Antes de起初 el programa, si lo desea, pueda selectionar una func tion auxiliar.

• Pulse el botón de funciona auxiliar que desea selecciónar.
• Si el símbolo de la función auxiliar en la pantalla electrónica parpadea continua, la funciona auxiliar que haya selecciónado seactivará.
• Si el símbolo de una función auxiliar en la pantalla electrónica parpadea, la funciona auxiliar que ha selecciónado no seactivará.

Razones por la que no se activa:

• La funciona auxiliar que desea utilizar en el programa de lavado seleccionado no es aplicable.
• Laquina ha pasado esta etapa, durante elrial funcional auxiliar que desea seleccionar se llevaria a cabo.
• No es compatible con una función auxiliar que ha selecciónado previamente.

SISTEMA DE DETEccion DE MEDIA CARGA

La lavadoraiene equipada con un sistemas de detectacion de media energia.

En caso de que ponga aproximadamente la mitad o menos de lacantidad de capacité de lavanderia maxima en suquina, laquina funciona a fin de averrar tiempo de lavado, el Consumo de agua y energia en algunos programas. Cuando la función de media cargo está activa, laquina可以选择 completar el programa que ha establecido en un tiempo más corto.

CAPITULO-5: PREPARACION PRELIMINAR DE FUNCIONES AUXILIARES

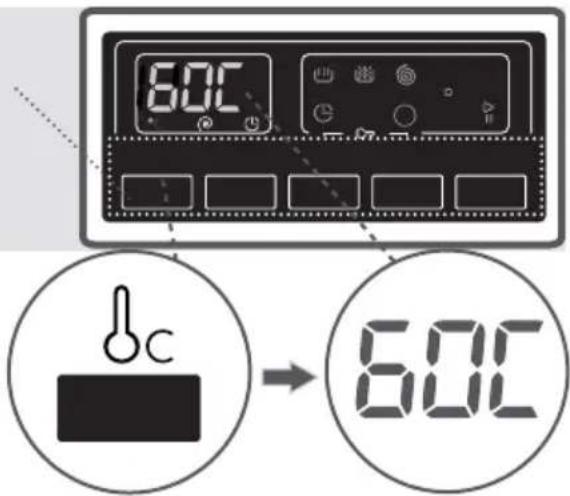

1-Selección de temperatura

Puede selectionar la temperatura del agua para el lavado mediante su correspondiente botón.

Cada vez que selección un programa nuevo, se做不到a la temperatura maxima de lavado en la pantalla correspondiente.

Puede disminuir la temperatura del agua de lavado, de forma gradual, entre el máximo y el minimum (frío, --), pulsando este botón de ajuste.

Si se ha pasado de la temperatura que quería, pueda volver a ella pulsando continually el botonde ajuste.

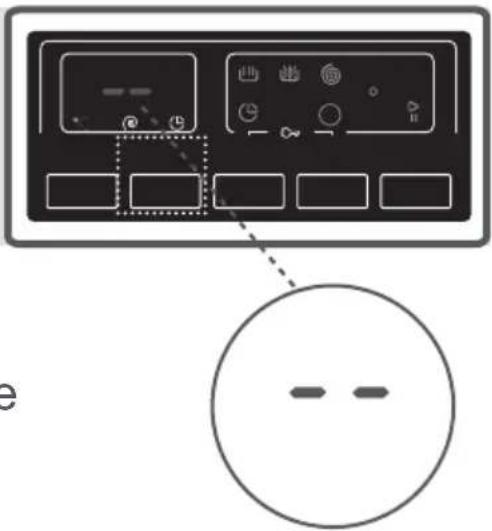

2- Mando selector de velocidad decentrifugado

Gracias a este botón podráJKLM la velocidad del centrifugado de la colada.

Al seleccionar un programa de lavado nuevo, podra ver en la pantalla la velocidad que haya selectionado para el centrifugado en dicho programa.

Pulsando el botón selector de velocidad,oulda modifier las revoluciones, deforma gradual, desde la cancelacion delcentrifugado (--) y hasta la velocidadmaxima para el programa selectionado.

Si se ha pasado en las revoluciones que desease fjar, podra volver a dicha cifra manteniendo pulsado el botón selector de velocidad decentrifugado.

3- Temporizador

Gracias a esta funciona auxiliar, podrá establearcer cuando quiere que la lavadora empiece con el lavado. Podrá retrasar el inicio del lavado entre una y veintitrés horas.

Para utiliser esta funciona:

• Pulse una vez el botón del temporizador de retardo.
• En la pantalla se做不到 “1h”. - En la pantalla parpadeará el símbolo .
• Pulse este botón hasta ver las horas de retardo en las cuales quiera que se inicia el lavado.
• Para activar este temporizador selecciónado en el programa, pueda pulsar cualquier botón de funciona auxiliar, excepto el botón de Inicio/Pausa.

CAPITULO-5: PREPARACION PRELIMINAR DE FUNCIONES AUXILIARES

4- Lavado=rápido

Gracias a esta funciona auxiliar, podra acortar el tiempo de lavado para coladas de tejidos que no estén muy sucios.

Si se diera el caso de que la carg fuera la mitad o menos que la capacité maxima (según el programa que selección), laquina está equipada con un sensor detector de media carga, gracias alrialcse acortaréel tiem lavado; con thiso se ahorrara en edad y agua.

En la pantalla parpadeará el correspondiente symbolo, en caso de que la lavadora detecte media carga.

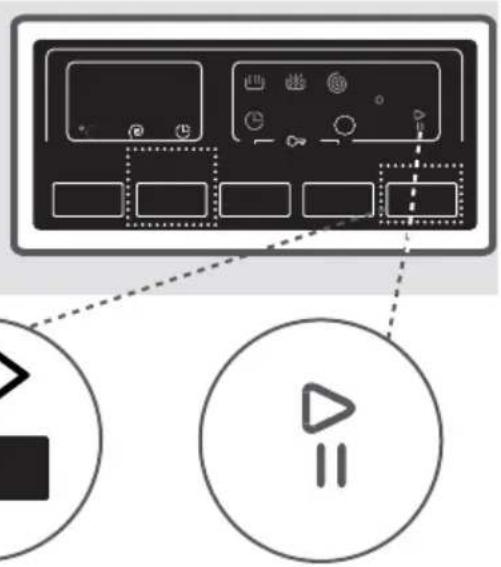

Botón de Inicio/Pausa

Pulsando este botón pourrait起初ler programa de lavado que haya seleccionado, o bien suspender uno que esté en marcha. Sidea la lavadora en modo de reposo, el led indicador de la pantalla comenzará a parpadear.

Para evaporar que la marcha del programa se vea afectada por pulsar accidentalmente该如何ier mando o boton, está disponible la option del bloqueo infantil.

Podrá activarlo pulsando a la vez los botones 3 y 4 de sistemas auxiliares durante más de 3segundos.

En la pantalla se做不到 “CL” parpadeando cuando active el bloqueo.

El símbolo del bloqueo infantil “CL” parpadeará si se pulsarialquier botón cuando este modo está activado.

Con el bloqueo activado y un programa de lavado en marcha, si el botón selector de programas se coloca en posición de cancelación para intentar selectionar otherwise.
anteriormente selectionado desde el punto en que se paró.

Para desactivarlo, bastardar con pulsar los mismos botones durante más de 3segundos.Cuando se desactive, el indicator "CL" de la pantalla electrónica se apagará.

Si desea cancelar un programa en marcha:

1- Ponga el selector en la posicion "CANCEL".
2 - La lavadora se detendra y se cancelará el lavado.
3 - Para evacuar el agua acumulada en la lavadora,pongael selector enequalquierprograma.
4 - La lavadora efectuara el desagüe necesario y cancelar el programa.
5 - Puede volver a poderla en marcha seleccionando un programa nuevo.

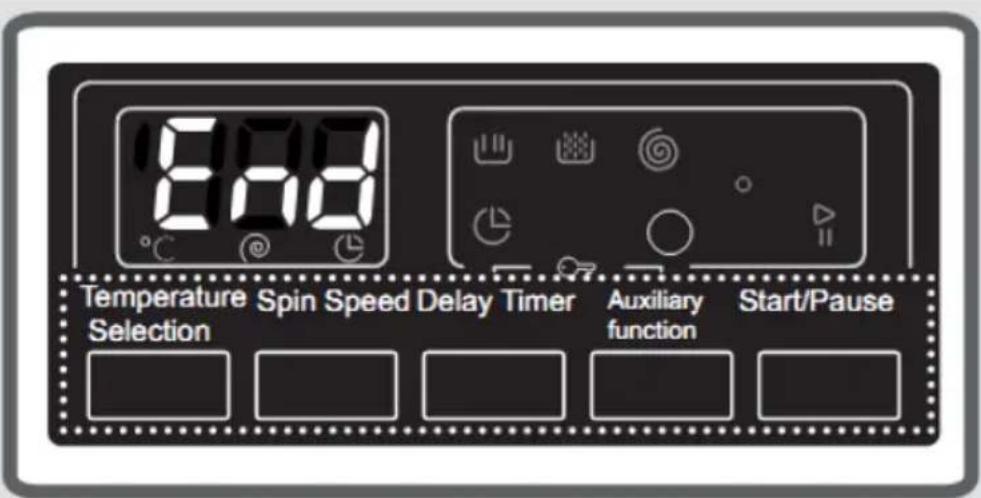

La lavadora se detendra por si sola tan pronto como finalice el programa selectionado.

• En la pantalla se做不到 “END” parpadeando.

• PuedeAbrir la puerta de la lavadora y sacar la colada.
• Deje abierta la puerta paradefer que seSEA el interior de la lavadora tras sacar la colada.
• Ponga el selector en la posicion "CANCEL".
• Desenchufe la lavadora.
• Cierre el grifo.

ALGODON 90^

Temperatura de lavado (°C)	90°
Monto de cargo seca másima (kg)	7,0
Depóstito de detergente	2
Duración del programa (Min.)	180
Tipo de ropa / Descripción	Muy sucio, algodón y textiles de lino. (Ropa interior, ropa de cama, manteles, toallas (máximo 3,5 kg), ropa de cama, etc.

Pre-lavado Algodón

Temperatura de lavado (°C)	60°
Monto dearga seca maxima (kg)	7,0
Depóstito de detergente	1&2
Duración del programa (Min.)	171
Tipo de ropa / Descripción	Algodón y textiles de lino sucios. (Ropa interior, ropa de cama, manteles, toallas (máximo 3,5 kg), ropa de cama, etc.
ALGODON ECO
Temperatura de lavado (°C)	60°
Monto dearga seca maxima (kg)	7,0
Depóstito de detergente	2
Duración del programa (Min.)	230
Tipo de ropa / Descripción	Algodón suejo y tejidos de lino. (Ropa inferior, ropa de cama, manteles, toallas (de un máximo de 3,5 kg), ropa de cama, etc.)

ECO 20^

Temperatura de lavado (°C)	20°
Monto de cargo seca másima (kg)	3,5
Depóstito de detergente	2
Duración del programa (Min.)	96
Tipo de ropa /Descripaciones	Textiles de algodón y lino menos sucios. (Ropa interior, ropa de cama, manteles, toallas (máximo 2 kg), ropa de cama, etc.

CUIDADO FÁCIL

Temperatura de lavado (°C)	40°
Monto de cargo seca maxima (kg)	3,5
Depóstito de detergente	2
Duración del programa (Min.)	89
Tipo de ropa / Descripción	Muy sucio o textiles sintéticos mezclados. (Calcetines de nylon, camisas, blusas, pantalones incluyendo sintéticos etc.)

LANA

Temperatura de lavado (°C)	30°
Monto de cargo seca maxima (kg)	2,5
Depóstito de detergente	2
Duración del programa (Min.)	43
Tipo de ropa / Descripción	Ropa de lana con etiquetas de lavado a mano.

ENJUAGADO

Temperatura de lavado (°C)	-
Monto de cargo seca maxima (kg)	7,0
Depóstito de detergente	-
Duración del programa (Min.)	42
Tipo de ropa / Descripción	Si deseña un聲明ado extra para su ropa tras el lavado, pueda utiliser esta option para todo tipo de prendas.

Anti alergico

Temperatura de lavado (°C)	60°
Monto de cargo seca maxima (kg)	3,5
Depóstito de detergente	2
Duración del programa (Min.)	197
Tipo de ropa / Descripción	Roupa do bebê

GIRO

Temperatura de lavado (°C)	-
Monto de cargo seca másima (kg)	7,0
Depóstito de detergente	-
Duración del programa (Min.)	17
Tipo de ropa / Descripción	Si deseña uncentrifugadoextra para su colada tras el lavado,可以更好 utilizear esta.Option para todo tipo de prendas.

LAVADO A MANO/DELICADOS

Temperatura de lavado (°C)	30°
Monto dearga seca maxima (kg)	2,5
Depóstito de detergente	2
Duración del programa (Min.)	90
Tipo de ropa / Descripción	Prendas recomendadas para lavado a mano o ropa delicada.

ROPA DEPORTIVA

Temperatura de lavado (°C)	30°
Monto de cargo seca maxima (kg)	3,5
Depóstito de detergente	2
Duración del programa (Min.)	80
Tipo de ropa / Descripción	Ropa deportiva.

MEZCLADO

Temperatura de lavado (°C)	30°
Monto de cargo seca maxima (kg)	3,5
Depóstito de detergente	2
Duración del programa (Min.)	80
Tipo de ropa / Descripción	El algodón, los sintéticos, los tejidos de color y de lino sucios se pueda lavar+juntos.

BLUSAS / CAMISETAS

Temperatura de lavado (°C)	60°
Monto de cargo seca másima (kg)	3,5
Depóstito de detergente	2
Duración del programa (Min.)	112
Tipo de ropa / Descripción	El algodón, los sintéticos, las blusad y camisetas de sintéticos se pueda lavar+juntos.

DIARIO 60 min.

Temperatura de lavado (°C)	60°
Monto de cargo seca maxima (kg)	3,0
Depóstito de detergente	2
Duración del programa (Min.)	60
Tipo de ropa / Descripción	Se pueda lavar el algodón, los textiles de color y de lino sucios a 60°C en 60 Minutes.

Si tiene la función de lavado rápido auxiliar en el equipo, entonces si pone 2 kg o menos de ropa en laquina, laquina de forma automatica lavará la ropa durante 30 Minutes.

NOTA: LA DURACION DEL PROGRAMA PUEDE CAMBIAR DE ACUERDO A LA CANTIDAD DE LA CARGA, AGUA DEL GRIFO, TEMPERATURA AMBIENTE Y FUNCIONES ADICIONALES SELECTIONADAS.

RÁPIDO 15 min.

Temperatura de lavado (°C)	30°
Monto dearga secamaxima (kg)	2,0
Depóstito de detergente	2
Duración del programa (Min.)	15
Tipo de ropap/Descripaciones	Puede lavar el algodón, lino y textiles de color ligeramente manchados en sólo 15 Minutes.

NOTA: Se necesita menos detergente, en comparacion conthers programas,deferado a la corta duracion delismo.La duracion del programa augmenteda si la lavadora detecta una energia inestable. Podra abrir la puerta de la lavadora en 2 instantos tras la finalizacion del lavado.La duracion de 2 instantos necessarios para abrir la puerta de suquina no estan incluidos en el periodo de lavado.)

Desconectelaquina antes de起初 el mantenimiento y la limpieza de la misma.

Gire el grifo del agua antes de起初ear el mantenimiento y la limpieza de suquina.

PRECAUCION: Las piezas de laquina podrián resultar danadas si se utilizes limpiadores con agentes solventes.

No utilise produits de limpieza con agentes solventes.

Los filtros para evaporar que la suciedad y las sustancias extrañas penetrren en el agua en laquina está disponible tanto en elazo de la llave del agua como en los extremos de las valvulas de agua a lo largo de la manguera de entrada de

la lavadora.

Si la lavadora no pueda tener suficiente agua de grifo a pesar de estar abierto este,这些东西 deben ser limpiados.

(Se recomienda que limpie el filtro de la bomba una vez cada 2 heures).

• Desconecte las mangueras de entrada de agua.
• Retire los filtros de las valvulas de entrada de agua conunos alicates y bajo limpiejo con un cepillo en agua.
• Desmonte los filtros en el lado del grifo de las mangueras de entrada de agua y limpielosmanualmente.
• Una vez que los filtros estén limpios, pueda colocarlos de la mesma forma inversamente.

PRECAUCION:

Los filtros de las valvulas de entrada de agua se pueda obstruir por un grifo de agua sucio, o por falta de mantenimiento, o por estar rotas las valvulas, causando esteultimate que el agua se filtre continually a la lavadora.

Las averías que你能an surgir debido a estas razones está fuera del alcance de la garantía.

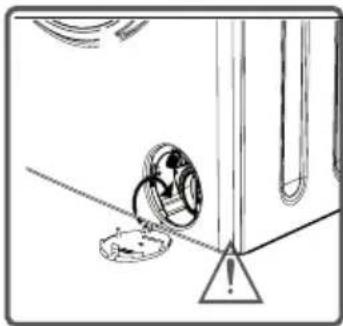

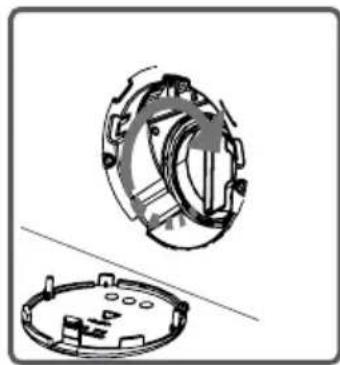

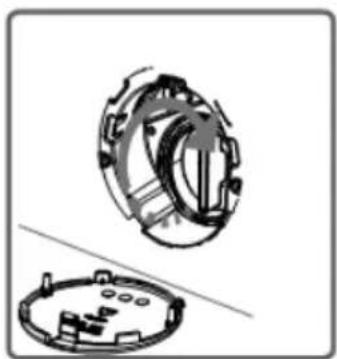

Un sistema de filtro que evita que los restos de hilados y materiales diminutos de sus prendasenet en la bomba durante la operacion de descarga de aguaollaha cabo por laquina antes de completar el lavado para prolongar el ciclo de vida de la bomba esta disponible. Se recomienda limpiar el filtrode la bomba cada 2 meses. Para limpiar el filtrode la bomba:

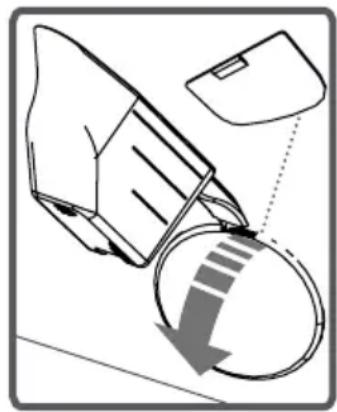

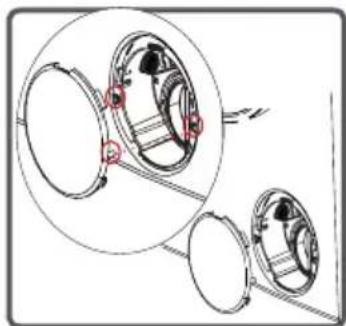

• ParaAbrir la tapa de la bomba, se possible utilizing a pala del detergente en polvo (^*) o la placal del nivel del detergente liquido que sale de laquina.
• Ajuste el punto final de la parte de plástico a la brecha de la cubierta de la bomba y empujé hacerships. Esto abrirá la cubierta.
• Antes deAbrir la tapa del bajo, instale un recipiente en frente de la cubierta del bajo para evaporar que el agua se mantenga en laquina para que no fluya en el suejo.
• Afloje la tapa del filtro de agua hacía la izquierda y luego vacie.

Nota: Puede tener que vaciar el recipiente de recoleccion de agua varias vezes de acuerdo con lacantidad de agua en laquina.

• Limpie los materiales extraños en el bajo con un cepillo.
• Después de limpiar el filtro, Coloque la tapa del filtró y apriételo girándolo en sentido horario.

• Mientras se cierra la tapa de la bomba, asegúrese de que las partes en el lado inferior de la tapa coincida con los orificios en el lado del panel frontal.

• Puede volver a colocar la tapa de la bomba en elorden inverso de como se la ha quitado.

;ADVERTENCIA!

Espere a que el agua de la bomba se enfrie si estuviera caliente.

Los detergentes que utilise peuvent estar dejar residuos en el cajón y la carcasa del tiempo con el tiempo. Para limpar el residuo formado, desmonte el deposito de detergente en determinados periodos. Se recomienda limpar el filtro de la bomba cada 2 heures. Para extraer el deposito de detergente:

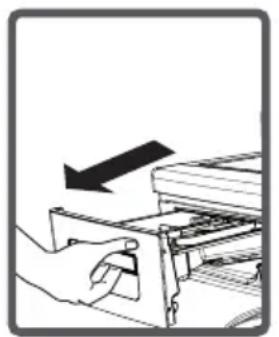

• Tire del deposito de detergente hasta el tope

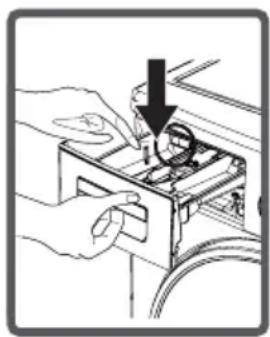

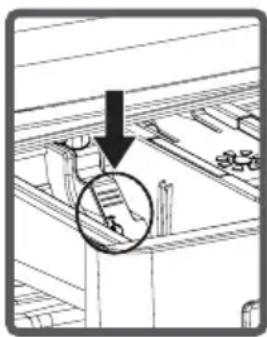

• Siga tirando, presionando sobre la sección que se muestra a continuación en el deposito de detergente y siga tirando y bajo saque el cajón.

• Limpiego usingo un cepillo.
• Recoja los residuos en la carcasa del deposito de detergente sin dejarlos caer bajo de laquina.
• Ensemble el deposto de detergente antes de secarlo con una toalla o un trapo seco.
• No se lave el deposito de detergente en el lavavajillas.

Compartimiento oara deregente liquido (*)

Saque el compatimiento del nivel de detergente liquido para su limpieza y mantenimiento, como se muestra en la figura y limpie los residuos de detergente. Coloque el compartmento de nuevo en su lugar. Asegúrese de que no queden residuos en el interior.

(*) Las specifications de la maquinaria peuvent variar dependiendo del producto comprado.

Tope de descarga

Desmonte el deposito de detergente. Desmonte el tope de descarga y limpie totalmente los residuos de suavizante. Vuelva a colocar el tope de descarga afterwards del limpiarlo. Compruebe que encaja bien.

Cuerpo

Limpie el cuerpo exterior de laquina con agua tibia y un limpiador no inflamable que no desgaste el cuerpo de laquina. Tras enjuagar con agua, seque con un paño suave y seco.

Tambor

No deje objetivos metálicos, tales como agujas, clips para papel, monedas, etc., en suquina. Estos objetivos conducen a la formación de manchas de oxido en el tiempo. Para limpiar estas manchas, utilise limpiadores sin lejía y siga las instruciones de los mismos. No utilise estropajos metálicos ni objetivos duros similares para limpiar el oxido.

Todas las operaciones de reparacion necessarias para suquina deben llavearse a cabo por nuestro serviceo专业技术o autorizo. Si la lavadora necesita una reparacion, o si no可以选择 solucionar el problema con esta guia de solution de problemas:

Desenchufe su máquina.
Cierre el grifo de agua.

APERIJA	POSIBLE CAUSA	RESOLUCION DE PROBLEMAS
La lavadora no se pone en marcha.	No está enchufada. Correcte laquina.
	Fusible quemado.	Cambio los fusibles.
	Corte electrico.	Compruebe el suministro.
	Botón de Inicio/Pausa no pulsado.	Pulse el botón de Inicio/Pausa.
	Mando de programas en la posición de detenido.	Cambio el selector de programas a la posición deseada.
	La puerta de laquina no está Completely cerrada.	Cierre la puerta de la lavadora.
La lavadora no se coge agua.	El grifo está cerrado.	Abra el grifo del agua.
	La manguera de entrada de agua podría estar retorcida.	Revise la manguera de entrada de agua y desbloquéela.
	Manguera de entrada de agua obstruida.	Limpie los filtros de la entrada de agua. (*)
	Filtro de valvulas obstruido.	Limpie los filtros de la valvula de entrada. (*)
	La puerta de laquina no está Completely cerrada.	Cierre la puerta de la lavadora.

(*) Lea el capítulo relativo a la limpieza y mantenimiento de la lavadora.

APERIJA AVERÍA	POSSIBLE CAUSA	RESOLUCION DE PROBLEMAS
La lavadora no desagua.	La manguera de desaguè podrá estar obstruida o retorcida.	Revise la manguera de descarga, y limpiela o destuerzala.
	Filtro de bomba obstruido.	Limpie el filtro de la bomba. (*)
	El service de lavandería se instaló en la这其中 se instaló en la这其中 se instaló en la这其中 se instaló.	Separe su ropa en la这其中 se instaló en la这其中 se instaló.
La lavadora vibra.	Los pies de la这其中 no se han ajustado.	Ajuste las patas de su这其中. (**)
	Las entancias de seguridad colocadas para el transporte siguen colocadas.	Desmonte las etancias de sécurité de su这其中. (**)
	Menos cantidad de ropa en el aparato.	Este no impeditá el funciona el等功能mente de la lavadora.
	La这其中 está sobrecargada de lavandería o las prendas están distribuididas de forma desigual..	Evite que su这其中 descanse sobre superficies duras.
	La lavadora está sobre una superficie dura.	Evite que su这其中 descanse sobre superficies duras.

() Lea el capítulo relativo a la limpieza y mantenimiento de la lavadora.
(^*) Lea el capitulo relativo a la instalacion de la lavadora.

APERIJA AVERÍA	POSIBLE CAUSA	RESOLUCION DE PROBLEMAS
Demasiada espuma en el depóstito de detergente.	Demosado detergente.	Pulse el botón de Inicio/Pausa. Para eliminar la formación de espuma, mezcle una cuchar de suavizante con medio litro de agua yponer en el depóstito de detergente. Tras 5-10 Minutes, pulse el botón de Inicio/Pausa de nuevo. En su número operation de lavado, ajuste la dosis de detergente en consecuencia.
	Detergente inaproiado.	Utilice detergentespecíficospara lavadorasautomáticas.
Lavado con mal結果ado.	La dosis de detergente no es la adecuada para el programa escogido.	Selección el programaadequado al nivelde sociedad de susprendas. (Vea la tabla de programas)
	Dosis insufiente de detergente.	Ajuste la cantidad de detergentes según el nivel de sociedad de sus prendas.
	Demasiada cargade ropa en la lavadora.	Cargue laquina con prendas, cuyacantadno exceeda la capacitiesuperma de lavandería.
Lavado con mal resultado.	Agua dura. (Agua contaminada, cal, etc.)	Ajuste la dosis según las instrucciones del fabricante del detergente.
	Ropa no colocada homogeneamente en la lavadora.	Distribuya las prendas en la lavadora de manera adecuada y
La lavadora desagua en cuandoonga el agua.	El extremo de la manguera de desague está muy bajo.	homógena. Ajuste la manguera de descarga de agua a la altura apropriada. (*)
No hay agua en el ;tambor durante el lavado.	No hay avería. Agua en la parte no visible del tambor.	—
Ropa con restos de jabón.	Partículas no disueltas de algunos detergentes puede adherirse a sus prendas como	Realice un enjuague adicional al configurar suquina para el programa de enjuague, o limpie las manchas con un cepillo después de que sus prendas se hayan secado.
Manchas grises en las prendas.	Larzón de tales puntos pueda ser aceite, crema o ungüento.	Aplicar lacantad máxima de detergente de acuerdo con las instrucciones del fabricante del detergente en la operación de lavado siguiente.

(^**) Lea el capitulo relativo a la instalacion de la lavadora.

APERIÁA	POSIBLE CAUSA	RESOLUCION DE PROBLEMAS
La operación de centrifugado no se realiza o se atrasa.	No hay avería. Se ha activado el sistemas de control de energia inestable.	El sistema de control de energia desequilibratedo tratará de extendar sus prendas homógenamente. La operación de escurrido comenzaresh平台上 que su ropa sea esparcida. Coloque la ropa en laquina deforma equilibrada laproxima vez.

La lavadora está equipada con sistemas que son capaces de tantoizaras precauaciones necessarias y la alerta que en caso de cualquier avería por medio de la continua autoverficación durante las operaciones de lavado.

CÓDIGO DE ERROR	POSIBLE AVERÍA	Qué hacer
E1	La puerta de suquina está abierta.	Cierre la puerta de la lavadora. Si laquina continua indicando falla, apague el equipo, desenchúfelo y pángase en contacto con el distribuidor autorizado más cercano inmediamente.
E2	La presión del agua o el nivel de agua dentro de laquina es baja.	Abra el grifo del agua. Es possible que el suministro de agua está interrupcido. Si el problema persististe, laquina se detendra automatically antes de un tiempo. Desenchufe laquina, cierre el grifo y pángase en contacto con el distribuidor autorizzato más cercano.
E3	La bomba es defectuosa o el filtró de la bomba está obstruida o la connexion electrica de la bomba está defectuosa.	Limpie el filtró de la bomba. Si la avería persististe, contacte con el servicios técnico. (*)
E4	La lavadora tiene demasiada agua.	Laquina descargará el agua por si sola. Tras este, apague la lavadora, y desenchúfela. Cierre el grifo y contacte con el service techniciano autorizzato.

(*) Lea el capitulo relativo a la limpieza y mantenimiento de la lavadora.

Bebidascoholicas:La zona manchada inicialmente se debe lavar con agua fría y bajocon glicerina y agua y enjuagar con vinagre mezclaro con agua.

Cera de zapatos: La mancha se debe frotar suavamente sin dañar la tela y ser lavada y'enjuagada con detergente. Si no se elimina, debe ser bomrada usingla mezcla obtenida mediante la adiconde 1 escalal de alcohol (96^) en 2 escalas de agua y bajo lave con agua tibia.

Te y café: Estire el area manchada de sus prendas por la abertura de un vaso y vierta tanta agua caliente como la ropa pueda resistir.

Si el tipo de tejido lo permite, límpielo con blanqueador.

Chocolate y cacao: Después de sumergir sus lavaderos con agua fria y frotando con jabón o detergente, lave a la temperatura de acuerdo al tipo de TCLA que la ropa pueda resistir. En caso de que la mancha de aceite sea aun visible, limpie con agua oxigenada (3%).

Pasta de tomate: Después de frotar las sustancias secas, sin dañar la ropa, sumérjala en agua durante 30 Minutes y bajo restregue y lave con detergente.

Huelo hervido: Elimine los residuos secs en la ropa, y bajo limpie con un paño suave o una esponja sumergida en agua fria previamente. Frote con detergente, lave con blanqueador diluido.

Manchas de grasa y aceite: En primer lugar, limpie los residuos. Cepille la mancha con detergente y lave con agua jabonosa tibia.

Mostaza: Aplique glicerina en la mancha. Frote con detergente y lave. Si el punto no se pueda eliminar, limpie con alcohol. (Para los tejidos sintéticos y de color, se deben utiliser una mezcla de 1 medida de alcohol y 2 medidas de agua)

Fruta: Estire el area manchada de su ropa a工程技术 de la abertura de un recipiente, y vierta agua fria en el本身就是. No utilise agua caliente sobre la mancha. Limpie con agua fria y aplicque glicerina. Deje que pasen 1 o 2 horas, y limpie conunas gotas de vinagre de vino blanco y=enjuague.

Manchas de hierba: Limpie la mancha con detergente. Si el tipo de tejido lo permite, limpiela con blanqueador. Limpie los tejidos de lana con alcohol. (Para tejidos en color, una mezcla de 1 medida de alcohol puro y 2 medidas de agua)

Pintura de aceite: La mancha debe ser eliminada mediante la aplicacion de thinner antes del secado. Luego se debe limpar con detergente y lavar.

Quemaduras: Si la ropa es adecuada para la aplicacion de blanqueador,可以更好regar blanqueador en el agua de lavado. Para tejos de lana, un paño previamente sumergido en el agua oxigenada debe ser cubierto sobre la mancha y se debe planchar antes deponer un paño seco sobre esta pano. Debe ser lavado afterwards de ser enjuagado correctamente.

Manchas de sangre: Sumerja sus prendas en agua fria durante 30关键时刻. Si la mancha no se elimina, sumérjala en una mezcla de agua y amoniaco (3 cucharadas de amoniaco en 4 litros de agua) durante 30关键时刻.

Crema, helados y leche: Sumerja sus prendas con agua fria y frote el area manchada con detergente. Si no sale la mancha, aplique blanqueador si el tejido lo permite. (No use blanqueador para prendas de color.)

Desperdicios: Estas manchas deben limpiarse tan pronto como sea possible. Debe ser lavado con agua con detergente, sin embargo, si no se pueda qitar, se debe limpar con agua oxigenada (3%).

Tinta: Someta el area manchada a agua corriente y espere hasta que el flujo del agua entinta termine. A continuación, limpie con limón anadido a agua y detergente y lávela afterwards de permitir cinco Minutes.

DESCRIPCION DE LA ETIQUETA ENERGÉTICA Y AHORRO DE ENERGÍA

El Consumo de energia y agua pueda variar en función de la presión del agua, su dureza y temperatura, lathernatura ambiente, lacantidad de ropa, la selección de functions adiconiales y las fluctuaciones de voltaje. Estó reducirá el Consumo de energia y agua para utiliser el equipo con la capacité de ropa propuesta para elprograma selectionado, lave las prendas menos suscas o diario en programas cortos, lleve a cabo la limpieza y el mantenimiento periodically, utilise laquina en intervalos de tiempoespecificados convenientes de electricidad especializados por el vendedor.

Este@simbolo en el producto o el embalaje indica que el producto no debe ser tratado como residuo domesticos. En cambio,defería ser entrega a los lugarares de recoleccion de residuos aplicables de reciclaje de aparatos electricos y electronicos.

Al garantizar que este producto se describescorrectamente,usted contribuira aatar posiblesconseuerias negativas para el medio ambiente y lasalud humana que podrian derivarse de la incorrectam Manipulacion de este producto.

El reciclaje de los materiales ayudaria a conservar los recursos naturales.

Para Obtener más información sobre el reciclaje de este aparato, pángase en contacto con su ayuntimiento, servicios de recogida selectiva de desechos, o con la tienda en la que lo adquirido.

FAGOR

CNAgroup

Edesa Industrial, S.L.

Barrio Garagarza s/n, 20500 Mondragon. Spain

FAGOR

MAQULNA DE LAVAR ROUPA

MAQUINA DE LAVAR ROUPA Utilizador

FE-7210B-FE-7214B-FE-7212B

CAPITULO-1: ANTES DE UTILizar O APARELHO

CAPITULO-8:BLOQUEADOR DE FLUXO/CHASSIS/TAMBOR 64

CAPITULO -9: RESOLUÇÃO DE PROBLEMAS 65-66-67-68-69

CAPITULO -10: AVISOS AUTOMÁTICOS DE AVARIA E O QUE DEVE SER FEITO.70

CAPITULO -11: INFORMAÇAO PRÁTICA 71-72-73-74

Perigo de queda e ferimento!

Parafuso de Seguranca para Transporte Valvula de entrada de agua

Mangueira de descarga

Cabo de alimentação

Parafuso de Seguranca para Transporte

Parafuso de Seguranca para Transporte

Parafuso de Seguranca para Transporte

Colocar estas Doubas porcas nas extremidades das novas mangueiras de entrada de agua do lado daorneira.

Pode seguir a segunteabela de pesos como exemple.

TIPO DE ROUPA PESO (gr)
Toalha	200
Linho	500
Roupão	1200
Colcha	700
Almofada de dormir	200
Roupá interior	100
Toalha de mesa	250

3- Temporizador de retardamento

Mancha de gordura: Lavar a parte manchada com detergente. Se o tipo de roupa permitir o uso de lixivía, lave com lixivía. Lavar a roupa de la com álcool. (Para tecidos de cor, una mistura de 1 medida de álcool puro e 2 medidas de agua).

jS1 y 11 10000000000000000000000000000000000000000000

aiee aiee eae

y j 1

Jai

jglll aal lglal allwai 1-

i j 1

.

g j 100

yale lai wilz

clallgcly851 g

pall jaii aaiia 102

auiy

1

（）

a_1g( 1 - g^2)

aaii jilie lbc

palei jieaai aaiwai iie aealee:2-

jlll jolal

2a + b = 5

jlll jolal

jlll jololol

jlll jolal

aaii iiaai gai aiiaai ie aie 2-

(240-220) 50/~	(23/22) / (22/21) / (21/20) / (20/21) / (20/20)
10	(الله) الحرفية!
1 مunga : 1 الحرفية بسcks 0.1 : 1 الحرفية بسcks	الله بعس
2200	(الله) الحرفية!
7	(الله) الحرفية!
10000-1000001400	الله بعس (الله /الله)
15	الله الحرفية!
527 × 597 × 845	(الله) (الله × مصعف × مصعف)

Jll eli jolal yalwaa 3-

Jai aalil aay jyolwll s allwll Jia
p 11. allwll ybp no ayaboll lalgll gall
g g yjgsd ydi bbsr alwll . (jlaill cll) jy

Jell elil jolil yalw es 1y b clll lgl Jllo pldi wly ae Ioll wjlc ojl wsc la yd y

（）：3-

.

jao 000000000000000000000000000000000000000000

Jolal Jolalwao jai yjil jslal 1

1eio 1i

a 1ealjy jlll jolalj yolw no jz

.

Jai eli jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jali jali jali jali jali jali jali jali jali jali

J 1

A

C

.

（）：3-

Jaaalalalalalalalal

J 1 J

i

4.5.1.11 11

（）：3-

18 yjy jw 1g sI g l c I sI Cale Jg

（）：3-

121 allwlll 131 4 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

i 1

J 1

Cale 11

（）：3-

50g240-220 1

LJ

10 10

10 1

10 10

.

.

aalaaal aaii jai iai jai iai iai iai iai iai iai

1g 1

（）：3-

j 1 (23) j 1 L a l l w g y
AALLI CALG G (jLw/23)
BLLl EALI BIL I bllg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg Dg

2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

joo 1 11 jlo gbr sbj 3/4

J 1111111111111111111111111111111111

jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai

"END"

1

J 1

"CANCEL" 15

y 10000000000000000000000000000000000000000000000000

（）

（）

olj p jilj gall

yj jia cai jai jie zaiol alalao yai gai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai

aaii i 1000000000000000000000000000000000000000000000000
