MANUAL DE USUARIO Auro X12D SAMSON

Información de Seguridad Importante

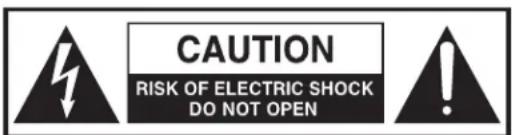

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

ADVERTENCIA PELIGRO DE SACUDIDA ELÉCTRICA - NO ABRIR

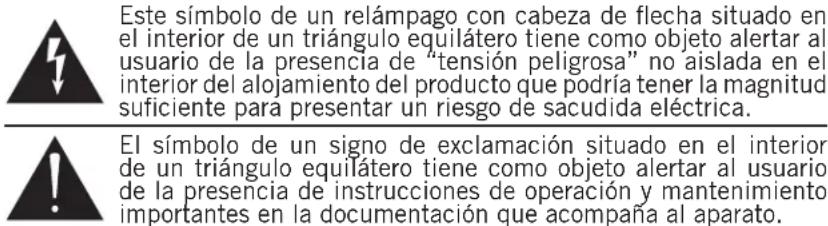

Este símbolo de un relámpago con cabeza de flecha situado en el interior de un triángulo equilátero tiene como objeto alertar al usuario de la presencia de "tensión peligrosa" no aislada en el interior del alojamiento del producto que podría tener la magnitud suficiente para presentar un riesgo de sacudida eléctrica. El símbolo de un signo de exclamación situado en el interior de un triángulo equilátero tiene como objeto alertar al usuario de la presencia de instrucciones de operación y mantenimiento importantes en la documentación que acompaña al aparato.

PRECAUCIÓN Con el fin de evitar el riesgo de electrocución, no conecte la alimentación de la red eléctrica mientras la rejilla no esté instalada.

ADVERTENCIA: CON EL FIN DE REDUCIR EL PELIGRO DE SACUDIDA ELÉCTRICA, NO RETIRE LA TAPA (O LA PARTE POSTERIOR). NO HAY PIEZAS CUYA REPARACIÓN PUEDA SER EFECTUADA POR EL USUARIO EN EL INTERIOR DEL APARATO. ENCARGUE LAS REPARACIONES A PERSONAL TÉCNICO DEBIDAMENTE CUALIFICADO.

1. Lea cuidadosamente estas instrucciones.
2. Conserve estas instrucciones para cualquier consulta en el futuro.
3. Siga cuidadosamente todas las advertencias.
4. Observe y siga todas las instrucciones del fabricante.
5. No utilice este aparato cerca del agua.
6. Limpie el aparato solo con un trapo seco.
7. No bloquee las aperturas de ventilación. Instale el aparato de acuerdo con las instrucciones del fabricante.
8. No instale el aparato cerca de fuentes de calor como, por ejemplo, rejillas de calefacción, estufas u otros aparatos (incluyendo amplificadores) que produzcan calor.
9. No anule el sistema de seguridad del enchufe de tipo polarizado o con toma de tierra. Un enchufe polarizado tiene dos patillas, una más ancha que la otra. Un enchufe con toma de tierra tiene dos patillas normales y una tercera para la conexión a tierra. La patilla ancha o la tercera patilla se incluyen como medida de seguridad. Si el enchufe no encajara en su toma de corriente, llame a un electricista para que le cambie su toma anticuada.

10. Evite que el cable de corriente quede en una posición en la que pueda ser pisado o aplastado, especialmente en los enchufes, receptáculos y en el punto en el que sale de la unidad.

11. Utilice solo las conexiones/accesorios especificados por el fabricante.

12. Utilice solo el soporte de carro, el soporte de trípode o la mesa especificados por el fabricante o vendidos junto con el aparato. Si utiliza un carro, es necesario que proceda con precaución a la hora de mover el conjunto del carro/aparato con el fin de evitar que vuelque y las lesiones personales que ello podría acarrearle.

13. Desenchufe este aparato durante las tormentas eléctricas o cuando no vaya a utilizarlo durante un período de tiempo prolongado.

14. Dirija cualquier posible reparación solo a personal técnico debidamente cualificado. Deberá hacer que su aparato sea reparado cuando esté dañado de cualquier manera, como por ejemplo si el cable de corriente o el enchufe están dañados, o si se han derramado líquidos, o se ha introducido algún objeto dentro de la unidad, si ésta ha quedado expuesta a la lluvia o la humedad, si no funciona normalmente o si ha caído al suelo.

15. Este aparato no debe exponerse al goteo o a las salpicaduras de líquidos. Tampoco deben colocarse sobre él objetos llenos de líquidos, como por ejemplo jarrones.

16. Atención - para evitar descargas eléctricas, introduzca totalmente las patillas del enchufe en las ranuras de la toma.

17. Mantenga este aparato en un entorno con buena ventilación.

18. INTERRUPTOR DE ENCENDIDO/APAGADO En los productos equipados con un interruptor de Encendido/Apagado (o de Alimentación), dicho interruptor NO corta la conexión de la corriente.

19. DESCONEXIÓN DE LA CORRIENTE ELÉCTRICA: Coloque el enchufe de forma que siempre pueda acceder a él. En caso de una instalación en rack o de otro tipo en la que no sea fácil acceder al enchufe, coloque en el circuito eléctrico del rack o de la sala un interruptor de corriente multipolar con una separación de contactos de al menos 3 mm en cada polo.

Información de Seguridad Importante

Aviso sobre las Normas FCC

1. Este dispositivo cumple lo estipulado en la Sección 15 de las Normas FCC. Su funcionamiento está sujeto a las dos condiciones siguientes:

(1) Este aparato no puede producir interferencias molestas.

(2) Este aparato debe aceptar cualquier interferencia recibida, incluyendo aquellas que puedan producir un funcionamiento no deseado de la unidad.

1. Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento normativo podrían anular la autorización del usuario para utilizar el equipo.

hora de deshacerse de este aparato al final de su vida de servicio, no lo elimine junto con la basura doméstica general. Existe un procedimiento específico para la eliminación de los aparatos electrónicos usados de manera conforme a la legislación actual que requiere el tratamiento, la recuperación y el reciclaje apropiados de los mismos.

Los usuarios no profesionales residentes en uno de los 28 estados miembro de la UE, en Suiza y en Noruega pueden devolver sus aparatos electrónicos usados, sin coste alguno, al comercio en el que fueron adquiridos (si se adquiere allí otro aparato similar) o a determinados centros designados para la recogida de residuos eléctricos y electrónicos.

En el caso de los países no indicados arriba, póngase en contacto con las autoridades locales para determinar el método de eliminación correcto.

Mediante la eliminación correcta de su aparato usado se asegurará de que éste se someta al tratamiento, la recuperación y el reciclaje apropiados, evitándose así los efectos adversos sobre el medio ambiente y la salud humana.

Índice

Introducción ..... 48

Características 49

Inicio Rápido 50

Panel Trasero 51

Conexiones 53

Cables y Conectores 55

Especificaciones ..... 56

Dimensiones 57

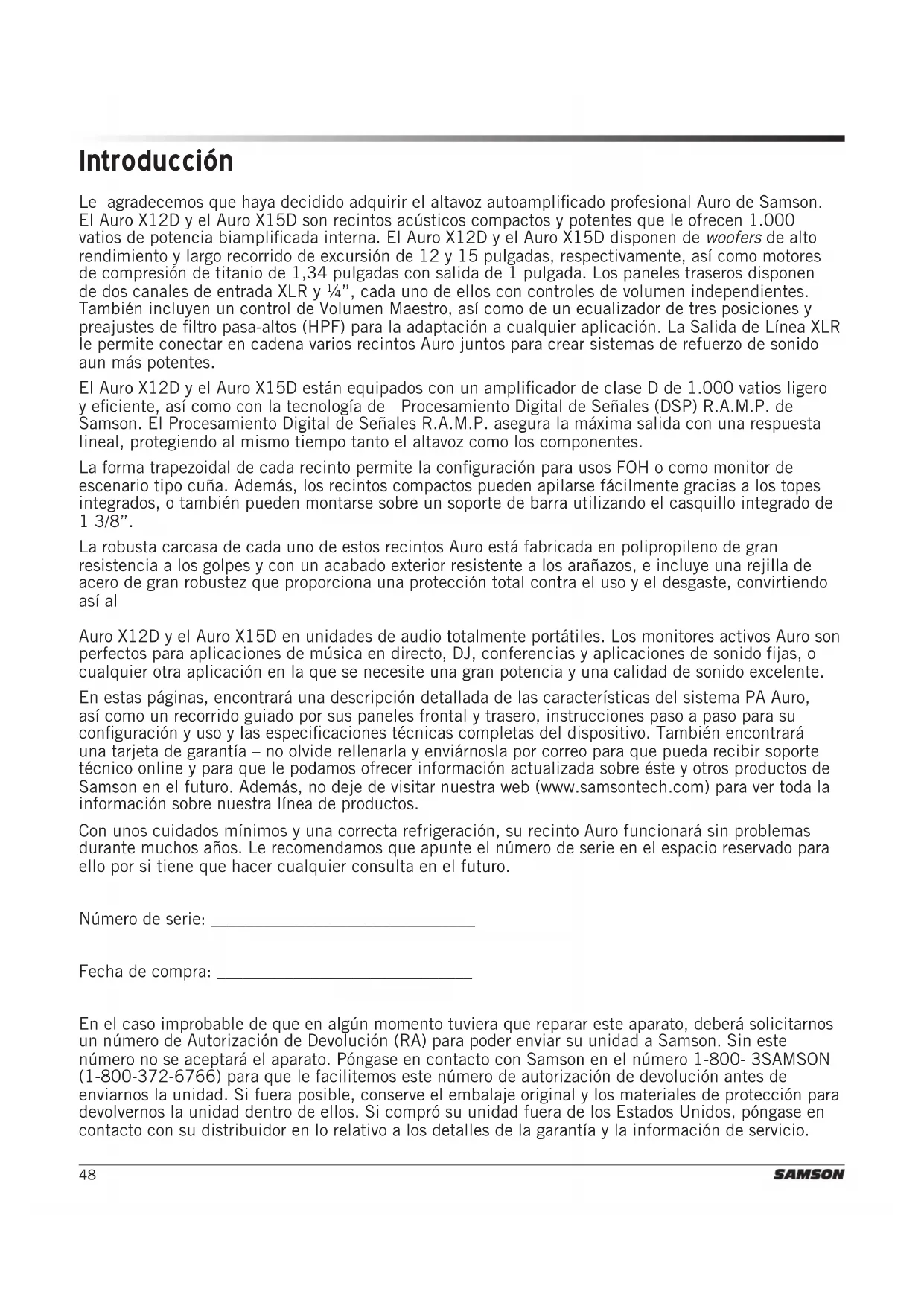

Introducción

Le agradecemos que haya decidido adquirir el altavoz autoamplificado profesional Auro de Samson. El Auro X12D y el Auro X15D son recintos acústicos compactos y potentes que le ofrecen 1.000 vatios de potencia biamplificada interna. El Auro X12D y el Auro X15D disponen de woofers de alto rendimiento y largo recorrido de excursión de 12 y 15 pulgadas, respectivamente, así como motores de compresión de titanio de 1,34 pulgadas con salida de 1 pulgada. Los paneles traseros disponen de dos canales de entrada XLR y 14 , cada uno de ellos con controles de volumen independientes. También incluyen un control de Volumen Maestro, así como de un ecualizador de tres posiciones y preajustes de filtro pasa-altos (HPF) para la adaptación a cualquier aplicación. La Salida de Línea XLR le permite conectar en cadena varios recintos Auro juntos para crear sistemas de refuerzo de sonido aun más potentes.

El Auro X12D y el Auro X15D están equipados con un amplificador de clase D de 1.000 vatios ligero y eficiente, así como con la tecnología de Procesamiento Digital de Señales (DSP) R.A.M.P. de Samson. El Procesamiento Digital de Señales R.A.M.P. asegura la máxima salida con una respuesta lineal, protegiendo al mismo tiempo tanto el altavoz como los componentes.

La forma trapezoidal de cada recinto permite la configuración para usos FOH o como monitor de escenario tipo cuña. Además, los recintos compactos pueden apilarse fácilmente gracias a los topes integrados, o también pueden montarse sobre un soporte de barra utilizando el casquillo integrado de 1 3/8".

La robusta carcasa de cada uno de estos recintos Auro está fabricada en polipropileno de gran resistencia a los golpes y con un acabado exterior resistente a los arañazos, e incluye una rejilla de acero de gran robustez que proporciona una protección total contra el uso y el desgaste, convirtiendo así al

Auro X12D y el Auro X15D en unidades de audio totalmente portátiles. Los monitores activos Auro son perfectos para aplicaciones de música en directo, DJ, conferencias y aplicaciones de sonido fijas, o cualquier otra aplicación en la que se necesite una gran potencia y una calidad de sonido excelente.

En estas páginas, encontrará una descripción detallada de las características del sistema PA Auro, así como un recorrido guiado por sus paneles frontal y trasero, instrucciones paso a paso para su configuración y uso y las especificaciones técnicas completas del dispositivo. También encontrará una tarjeta de garantía – no olvide rellenarla y enviárnosla por correo para que pueda recibir soporte técnico online y para que le podamos ofrecer información actualizada sobre éste y otros productos de Samson en el futuro. Además, no deje de visitar nuestra web (www.samsontech.com) para ver toda la información sobre nuestra línea de productos.

Con unos cuidados mínimos y una correcta refrigeración, su recinto Auro funcionará sin problemas durante muchos años. Le recomendamos que apunte el número de serie en el espacio reservado para ello por si tiene que hacer cualquier consulta en el futuro.

Fecha de compra: ____

En el caso improbable de que en algún momento tuviera que reparar este aparato, deberá solicitarnos un número de Autorización de Devolución (RA) para poder enviar su unidad a Samson. Sin este número no se aceptará el aparato. Póngase en contacto con Samson en el número 1-800-3SAMSON (1-800-372-6766) para que le facilitemos este número de autorización de devolución antes de enviarnos la unidad. Si fuera posible, conserve el embalaje original y los materiales de protección para devolvernos la unidad dentro de ellos. Si compró su unidad fuera de los Estados Unidos, póngase en contacto con su distribuidor en lo relativo a los detalles de la garantía y la información de servicio.

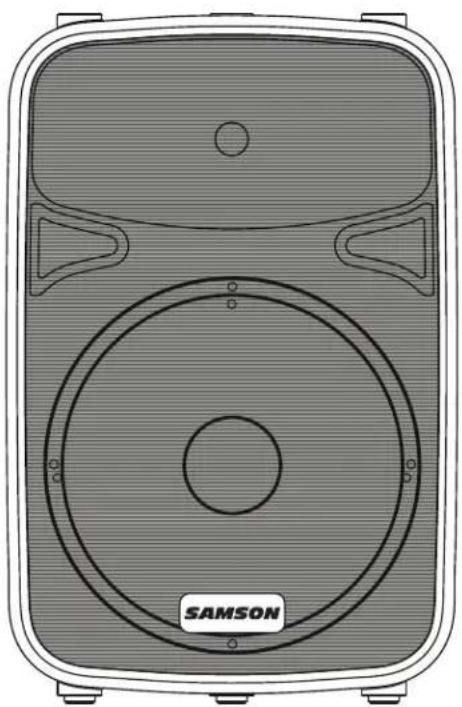

Características

• Recintos acústicos activos bidirecciones de 1.000 vatios para aplicaciones de sonido directo
• Amplificador de Clase D ligero y extremadamente eficiente
• Etapas de potencia de 800 W en graves + 200 W agudos (picos)
• Respuesta de frecuencia plana y súper ancha
• Cabezales de graves de gran proyección y alto rendimiento de 12/15 pulgadas de diseño exclusivo para ofrecerle una respuesta mejorada en las bajas frecuencias
• Motor de compresión de diafragma de titanio de 1,34 pulgadas con garganta de 1 pulgada para una reproducción totalmente suave de los súper agudos
• Tecnología DSP R.A.M.P. de Samson
  • Control de Volumen Maestro con indicador de picos
• Dos canales de entrada combinada XLR-1/4" con preajustes independientes de filtro pasa-altos (HPF)
• y ecualizador de tres posiciones
• Conectores de Salida de Línea XLR que le permiten conectar en cadena varios recintos Auro
• Crossover interno electrónico de 24 dB/octava con alineación de tiempo
• Posibilidad de colocación en ángulos de 30 y 45 grados para cobertura de campo próximo y lejano
• Casquillo para barras de soporte de altavoz estándar de 1 3/8" (35 mm)
• Diseño versátil y portátil con asas laterales integradas
• Diseño de tobera reflex de graves, afinada para unos súper graves mejorados
• Sólido recinto de polipropileno de diseño resistente a los golpes

Inicio Rápido

1. Gire el control de Nivel del panel trasero totalmente en el sentido contrario a las agujas del reloj.
2. Sitúe los interruptores de HPF y EQ en las posiciones Planas (Figura 1).
3. Apague la unidad colocando el interruptor de encendido en la posición OFF.

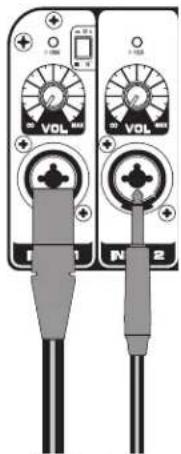

4. Conecte una señal de nivel de línea procedente de su mesa de mezclas (u otra fuente de audio) o un micrófono al conector de la Entrada 1 o una señal de nivel de línea al conector de la Entrada 2 del panel trasero del Auro X12D/X15D (Figura 2). Si utiliza un micrófono, sitúe el interruptor Mic/Línea en la posición de micrófono.
5. Conecte el cable de alimentación incluido a la entrada de Alimentación de Corriente Alterna (CA) situada en el panel trasero del altavoz. Enchufe el cable de alimentación en una toma de CA (Figura 4). Nota: Asegúrese siempre de que la salida de CA corresponda al voltaje y el amperaje que aparecen indicados en el panel trasero de su recinto Auro.
6. Coloque el interruptor de Encendido (Power) de su recinto Auro en la posición ON.
7. Suba el control de Volumen Maestro.
8. Haga pasar una señal audio procedente de su mesa de mezclas, o hable o cante al micrófono.
9. Suba lentamente la posición del control de Nivel del Auro hasta que consiga el nivel de escucha que desee.
10. Si el sonido emitido por sus altavoces está distorsionado, o si observa que el indicador de FALLO parpadea con frecuencia, reduzca un poco la posición del control de Nivel del Auro X12D/X15D hasta que el indicador deje de iluminarse. Para incrementar el nivel de salida del recinto, suba el control de Volumen Maestro.

Figura 1

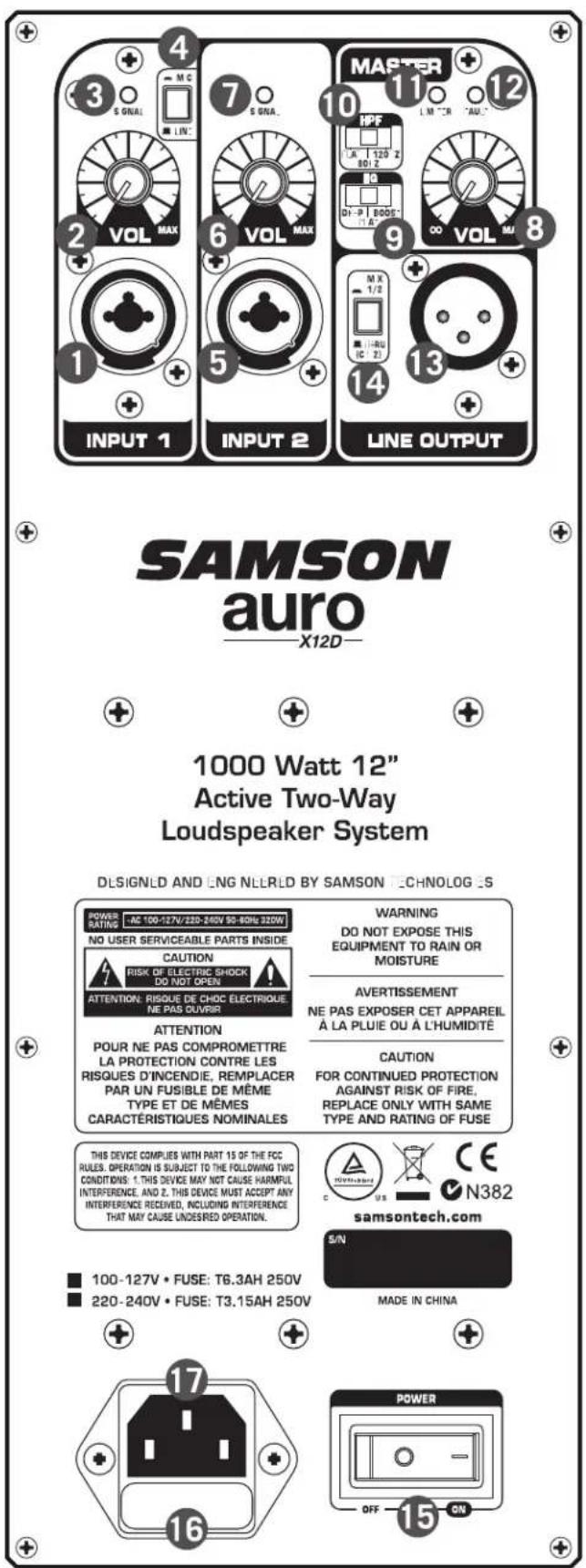

1. Conector de Entrada XLR y ¼" (Entrada 1) - Este conector XLR y ¼" combinado acepta una señal de micrófono o de nivel de línea tanto balanceada como no balanceada. La entrada de tipo telefónico de ¼" acepta conectores de tipo TS o TRS.
2. Control de VOL (Entrada 1) - Este mando de Volumen permite ajustar el nivel del canal de la Entrada 1.
3. Indicador de SEÑAL (Entrada 1) - Cuando se ilumina, este indicador LED VERDE indica que hay señal en la Entrada 1, independientemente del ajuste del Control de VOL de la Entrada 1.
4. Interruptor Mic/Línea (Entrada 1) - La posición MIC cambia la ganancia de los conectores de la Entrada 1 al nivel de MIC. La posición LÍNEA reduce 30 dB la ganancia de los dos conectores hasta dejarla en el nivel de línea.
5. Conector de Entrada XLR y 1/4" (Entrada 2) - Este conector XLR y 1/4" combinado acepta una señal de nivel de línea tanto balanceada como no balanceada. La entrada de tipo telefónico de 1/4" acepta conectores de tipo TS o TRS.
6. Control de VOL (Entrada 2) - Este mando de permite ajustar el nivel del canal de la Entrada 2.
7. Indicador de SEÑAL (Entrada 2) - Cuando se ilumina, este indicador LED VERDE indica que hay señal en la Entrada 2, independientemente del ajuste del Control de VOL de la Entrada 2.
8. Control de VOL Maestro - Este control permite ajustar el nivel global de la señal en la entrada de las etapas de potencia.
9. Interruptor EQ - El DSP del Auro tiene tres curvas de contorno de ecualización: PLANO, PROFUNDO y REFUERZO. El ajuste PLANO produce la respuesta de frecuencia estándar y es la mejor opción para las mayoría de las aplicaciones. El ajuste de REFUERZO proporciona un realce de los agudos para la claridad vocal. Este ajuste resulta útil cuando se conecta un micrófono directamente al altavoz. El ajuste PROFUNDO potencia los graves para añadir "pegada" y los agudos para

SAMSON auro X12D 1000 Watt 12" Active Two-Way Loudspeaker System DLSIGNLD AND LNG NLLRLD BY SAMSON TECHNOLOGES POWER RATING: AC 100-127V/220-240V 50-80Hz 320W NO USER SERVICEABLE PARTS INSIDE CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION: RISQUE DE CHOC ELECTRIQUE. NE PAS OUVRIR ATTENTION POUR NE PAS COMPROMETTRE LA PROTECTION CONTRE LES RISQUES D'INCENDIE, REMPLACER PAR UN FUSIBLE DE MÊME TYPE ET DE MÊMES CARACTÉRISTIQUES NOMINALES WARNING DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE AVERTISSEMENT NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ CAUTION FOR CONTINUED PROTECTION AGAINST RISK OF FIRE, REPLACE ONLY WITH SAME TYPE AND RATING OF FUSE THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES. OPERATION IS SUBJECT TO THE FOLLOWING TWO CONDITIONS: 1. THIS DEVICE MAY NOT CAUSE HARMFUL, INTERFERENCE, AND 2. THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED, INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIGNED OPERATION. ■ 100-127V • FUSE: T6.3AH 250V ■ 220-240V • FUSE: T3.15AH 250V made in China samsontech.com S/N POWER OFF ON

Panel Trasero

añadir claridad vocal.

1. Interruptor HPF - Este interruptor permite ajustar la frecuencia del Filtro Pasa-Altos del recinto. Cuando utilice el altavoz Auro con un subwoofer, ajuste el interruptor en 80Hz o 120Hz, dependiendo de la especificación del subwoofer. También se recomienda ajustar el HPF en 120Hz cuando se utilice el altavoz Auro como un monitor de suelo con el fin de limitar la acumulación de graves en el escenario.
2. Indicador LIMITADOR - Este indicador LED AMARILLO se ilumina cuando el amplificador está próximo al punto de saturación y se aplica el limitador. Si el indicador LIMITADOR se ilumina con frecuencia, baje el control de VOL Maestro o los controles de VOL de ENTRADA en el altavoz Auro o reduzca la señal en la fuente, hasta que el indicador deje de iluminarse o solo lo haga ocasionalmente con los picos de señal alta.
3. Indicador de FALLO - Este indicador LED se ilumina en color ROJO cuando la entrada está sobrecargada, cuando el amplificador se calienta excesivamente o si se han detectado otros problemas. Si el indicador de FALLO se ilumina debido al calentamiento excesivo del amplificador, el amplificador limitará el audio y reducirá el nivel de la salida. Cuando la unidad se haya enfriado, el indicador de FALLO se apagará y el amplificador incrementará de nuevo el nivel.
4. Salida de Línea - Conector XLR macho que le permite enlazar
   varios recintos acústicos Auro.
   NOTA: Cuando se conecte un altavoz a la Salida de Línea del Auro X12D o el Auro X15D, es importante encender el altavoz Auro principal en primer lugar y encender después el altavoz conectado. A la hora de apagar el sistema, se recomienda apagar en primer lugar todos los altavoces conectados y apagar entonces el altavoz Auro principal.
5. Interruptor MEZCLA 1/2 y THRU - Este interruptor se utiliza para seleccionar la señal que se envía a la Salida de Línea. Cuando el interruptor está en la posición superior (MEZCLA 1/2), la señal en la Salida de Línea es una mezcla de las señales de la Entrada 1 y la Entrada 2. Cuando el interruptor está en la posición inferior (THRU), la Salida de Línea solo lleva la señal de la Línea 2.
6. Interruptor de Encendido - Este interruptor basculante se utiliza para encender y apagar la alimentación eléctrica del Auro. El interruptor se ilumina en color ROJO cuando el amplificador está activo.
   NOTA: Es importante que tenga en cuenta la regla de oro del audio... "EL ÚLTIMO EN SER ENCENDIDO ES EL QUE DEBE APAGARSE EN PRIMER LUGAR". Esto significa que cuando ponga en marcha su sistema, siempre debe encender los altavoces autoamplificados AL FINAL, y cuando vaya a desconectarlo, debe apagar los altavoces autoamplificados EN PRIMER LUGAR Esto le ayudará a evitar petardeos producidos por los picos de corriente durante el encendido o apagado, que podrían llegar a dañar los altavoces.
7. Tapa del Fusible - El fusible está situado detrás de la tapa del fusible. A la hora de cambiar el fusible, utilice siempre un fusible del mismo tipo.
8. Entrada de Alimentación de CA - Conecte aquí el cable de alimentación IEC de 3 patillas incluido con la unidad.
   Nota: No desconecte nunca la patilla de tierra del enchufe. ¡Es peligroso y puede dar lugar a una descarga eléctrica!

Conexiones

Uso de un Micrófono

• Compruebe que el interruptor de Alimentación del Auro X12D/X15D esté en la posición de C
• Gire el control de NIVEL totalmente en el sentido contrario a las agujas del reloj hasta situarlo en la posición de OFF.
• Conecte el cable de alimentación en una toma de corriente alterna.
• Utilizando un cable XLR estándar, conecte un micrófono en la ENTRADA 1 XLR del Auro.
• Coloque en interruptor MIC/LÍNEA en la posición MIC (abajo).
• Coloque el interruptor de MEXCLA 1/2 y THRU en la posición de MEZCLA 1/2.
• Coloque el interruptor de Alimentación en la posición ON.
• Mientras habla o canta al micrófono, suba lentamente el control de nivel hasta que se alcance el nivel que desee.

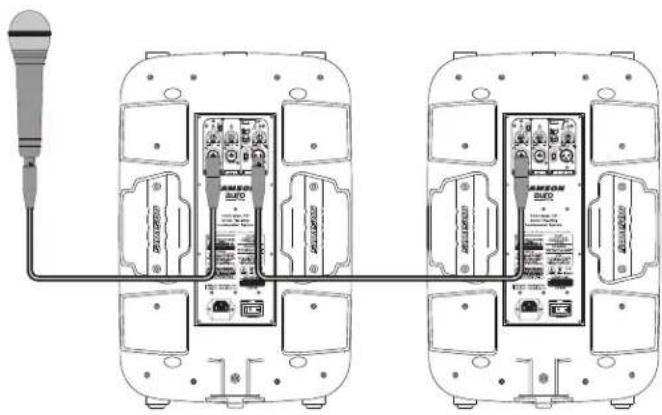

• Para un mayor refuerzo del sonido, puede conectar varios monitores juntos utilizando la Salida de Línea para conectar en cadena un recinto Auro con otro.

Uso de una Señal de Nivel de Línea Estéreo

• Compruebe que el interruptor de Alimentación del Auro X12D/X15D esté en la posición de OFF.
• Gire el control de NIVEL totalmente en el sentido contrario a las agujas del reloj hasta situarlo en la posición de OFF.
• Conecte el cable de alimentación en una toma de corriente alterna.
• Utilizando los cables XLR o 1/4" estándar, conecte las señales de nivel de línea procedentes de una mesa de mezclas o teclado a las Entradas del Auro.
• Coloque el interruptor de Alimentación en la posición ON.
• Ahora, haga pasar una señal audio procedente de su mesa de mezclas (como por ejemplo música de un reproductor MP3) mientras sube lentamente el control de Nivel del Auro hasta que consiga el nivel de escucha que desee.

Colocación de los Altavoces

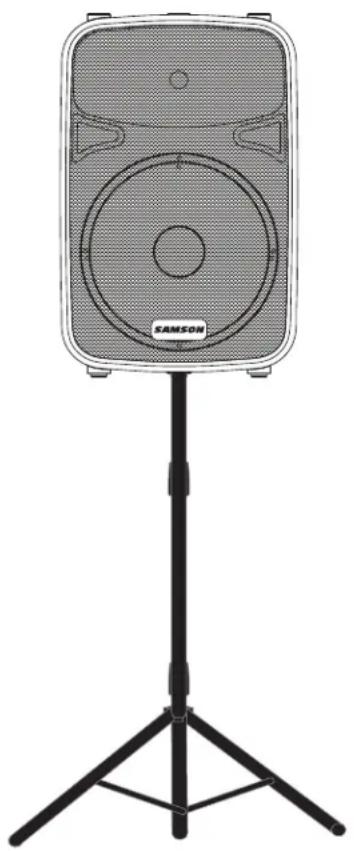

Siempre que sea posible, resulta una buena idea colocar los altavoces a una altura superior a la de las cabezas del público. Los recintos acústicos Auro disponen de casquillos estándar de 1 3/8" para colocación en barra con tuercas de fijación, compatibles con un gran número de soportes de altavoz de diversos fabricantes. En entornos más reducidos (como por ejemplo bares, bibliotecas o kioskos), también puede colocar los Auro en el suelo, inclinados en cuña, lo que mejorará la proyección de los altavoces y puede eliminar la necesidad de utilizar soportes.

Nota: Cuando instale los altavoces en una barra, asegúrese de que la barra en cuestión sea capaz de soportar el peso del recinto Auro.

Nota: Haga siempre que otra persona le ayude cuando coloque los recintos Auro sobre un soporte de altavoces o cuando ajuste el soporte con el altavoz ya instalado en él.

Uso del Auro X12D/X15D como un Monitor de Suelo

El Auro X12D/X15D es una solución perfecta para monitorización de escenario y, gracias a su exclusivo diseño,

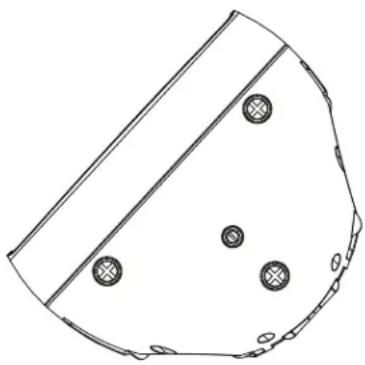

puede colocarse como monitor de cuña en dos posiciones. Cuando se coloca sobre uno de sus lados, con la bocina de agudos orientada hacia la parte izquierda del recinto, el Auro se inclina con un ángulo de 30 grados, optimizando el rendimiento cuando se utiliza en un escenario de gran tamaño. Cuando se coloca sobre uno de sus lados, con la bocina de agudos orientada hacia la parte derecha del recinto, el Auro se inclina con un ángulo de 45 grados, optimizando el rendimiento cuando se utiliza en escenarios de menores dimensiones.

El Auro X12D/X15D dispone de entradas y salidas balanceadas, lo que le permite conectar señales tanto balanceadas como no balanceadas. Siempre que sea posible, use conexiones balanceadas para evitar posibles interferencias con el resto de equipos.

		X12D X15D
Potencia de Salida
Bajas Frecuencias	Potencia RMS	400 W a 8 ohmios
	Potencia Picos	800 W a 8 ohmios
	THD < 1 %
Altas Frecuencias	Potencia RMS	100 W a 8 ohmios
	Potencia Picos	200 W a 8 ohmios
	THD < 1 %
Transductores
Bajas Frecuencias Transductor de		graves de 12 pulgadas, bobina de voz de 3 pulgadas	Transductor de graves de 15 pulgadas, bobina de voz de 3 pulgadas
Altas Frecuencias		Motor de compresión de titanio de 1,34" (34 mm), bobina de voz de cobre de hilo cuadrado
Rendimiento Acústico
Respuesta de frecuencia (-3 dB) 5		8 Hz a 20 kHz 55 Hz a 20 kHz
Nivel Máximo de Presión Sonora (SPL) (Potencia Pico)		125 dB SPL a 1 m 125 dB SPL a 1 m
Ángulo de Cobertura Horizontal 90°
Ángulo de Cobertura Vertical 60°
Crossover Electrónico
Tipo de Crossover		24 dB/octava Linkwitz-Riley
Frecuencia de Crossover		2,3 kHz 2,1 kHz
Entrada/Salida
Entradas		Conectores XLR y 1⁄4" balanceados (Entrada 1 Mic/Nivel de Línea; Entrada 2 Nivel de Línea)
Salida Salida de Línea XRL balanceada
Interruptores de Ecualización
HPF Plano, 80Hz, 120Hz
EQ Plano, Profundo, Refuerzo
Alimentación
Consumo de Energía 456 W máximo
Conector de CA		IEC de tres puntas, 250 V CA, 20 A, macho
Fusible		100 - 127 V CA T6,3AH / 250 V
		220 - 240 V CA T3,15AH / 250 V
Dimensiones y Peso
Dimensiones	en	14" L x 10,8" F x 21,5" A	17,75" L x 13,5" F x 27,5" A
	mm	356 mm L x 275 mm F x 546 mm A	450 mm L x 342 mm F x 698 mm A
Peso	libras	28,5	41,5
	kg	12,8	19
Montaje
Método de Montaje		Casquillo para montaje en barra de 1 3/8 pulgadas
Punto de Anclaje Suspendido		1 x M10

En Samson mejoramos continuamente nuestros productos y debido a ello las especificaciones y las imágenes pueden ser objeto de cambios sin previo aviso.

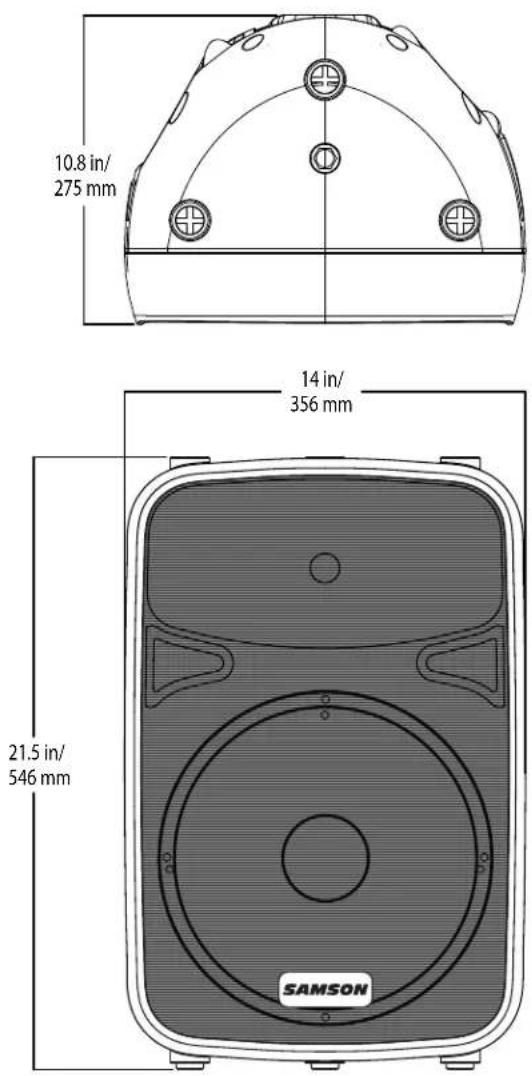

Dimensiones

X12D

10.8 in/ 275 mm 14 in/ 356 mm 21.5 in/ 546 mm SAMSON

X15D

13.5 in/ 342 mm 17.75 in/ 450 mm 27.5 in/ 698 mm SAMSON
