Active Speaker 178.821 - Altavoz Skytec - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz activo
Marca	Skytec
Modelo	Active Speaker 178.821
Dimensiones	685 x 460 x 400 mm
Peso	22 kg
Potencia de salida (RMS)	250 W
Potencia de salida (música)	500 W
Sensibilidad	125 dB
Ancho de banda	40 Hz - 18 kHz
Entradas	2x Line/Mic (XLR/Jack 6,3 mm) + 1x Line (Jack 6,3 mm)
Salida	Línea simétrica para pasar a un segundo altavoz
Altavoz	Woofer 15 pulgadas
Material del recinto	Plástico sólido
Rejilla de protección	Rejilla perforada pesada
Asas	Ergonómicas
Puntos de fijación	Para montaje en pared o techo
Base	Para instalación en un sistema de sonido
Alimentación	230 V~ / 50 Hz, fusible 16 A
Indicadores	LED de encendido (verde) y LED Clip (rojo)
Ajustes	Volumen, agudos, graves
Uso	Solo interior
Limpieza	Con un paño seco, evitar la humedad
Seguridad	Protección auditiva; no exponer a la humedad; desconectar si no se usa
Reparabilidad	Ninguna pieza reparable por el usuario; reparación por técnico cualificado
Garantía	No cubre daños por mal uso

Preguntas frecuentes - Active Speaker 178.821 Skytec

¿Cómo conectar mi altavoz activo Skytec 178.821?

Conecte la fuente de audio (mesa de mezclas, reproductor de CD, etc.) a la entrada Line o Mic mediante un cable simétrico XLR o Jack de 6,3 mm. Enchufe el cable de alimentación a una toma de corriente de 230 V~ / 50 Hz con toma de tierra. Ponga el volumen al mínimo antes de encender.

¿Qué hacer si el altavoz no produce sonido?

Primero verifique que el altavoz esté encendido (LED verde encendido). Revise las conexiones de los cables de audio y reemplácelos si es necesario. Pruebe con otra fuente para aislar el problema. Si el problema persiste, el altavoz puede estar defectuoso; contacte a un técnico calificado.

¿Cómo ajustar el volumen y la ecualización?

Utilice los potenciómetros en el panel frontal: Volume para el nivel general, Treble para los agudos y Bass para los graves. Siempre ajuste el volumen al mínimo antes de encender el altavoz para evitar sobrecargas.

El indicador Clip se enciende constantemente, ¿qué hacer?

El indicador Clip rojo señala que el amplificador está en saturación. Reduzca inmediatamente el volumen para evitar dañar los altavoces. Si el indicador se enciende brevemente de vez en cuando, no es crítico, pero un encendido constante requiere bajar el nivel.

¿Puedo usar el altavoz en exteriores?

No, este altavoz está diseñado para uso en interiores únicamente. Debe mantenerse alejado de la lluvia, la humedad y las salpicaduras. La exposición al exterior puede dañar los componentes electrónicos.

¿Cómo limpiar el altavoz?

Desconecte el altavoz antes de limpiarlo. Use un paño suave y seco para quitar el polvo. No use productos líquidos ni abrasivos, ya que podrían penetrar en el aparato y causar daños.

¿Qué tipo de soporte usar para suspender el altavoz?

Use únicamente soportes homologados adecuados para el peso del altavoz (22 kg). Asegúrese de que el soporte esté firmemente fijado y que nadie se encuentre debajo durante la instalación. No suspenda varios altavoces en un mismo soporte a menos que se indique lo contrario.

¿Puedo apilar varios altavoces?

Sí, es posible apilar altavoces hasta una carga máxima de 60 kg. Colóquelos sobre una superficie plana y estable. Asegúrese de que la pila esté segura para evitar vuelcos.

¿Qué hacer en caso de fusible fundido?

Primero desconecte el altavoz de la red. Reemplace el fusible por uno del mismo tipo y valor (16 A). Si el nuevo fusible se funde inmediatamente, haga revisar el aparato por un técnico calificado. No use nunca un fusible de capacidad superior.

¿La garantía cubre daños por sobrecarga?

No, la garantía no cubre daños resultantes de un mal uso, como una sobrecarga prolongada indicada por el indicador Clip encendido permanentemente. Siga las instrucciones de seguridad para preservar el aparato.

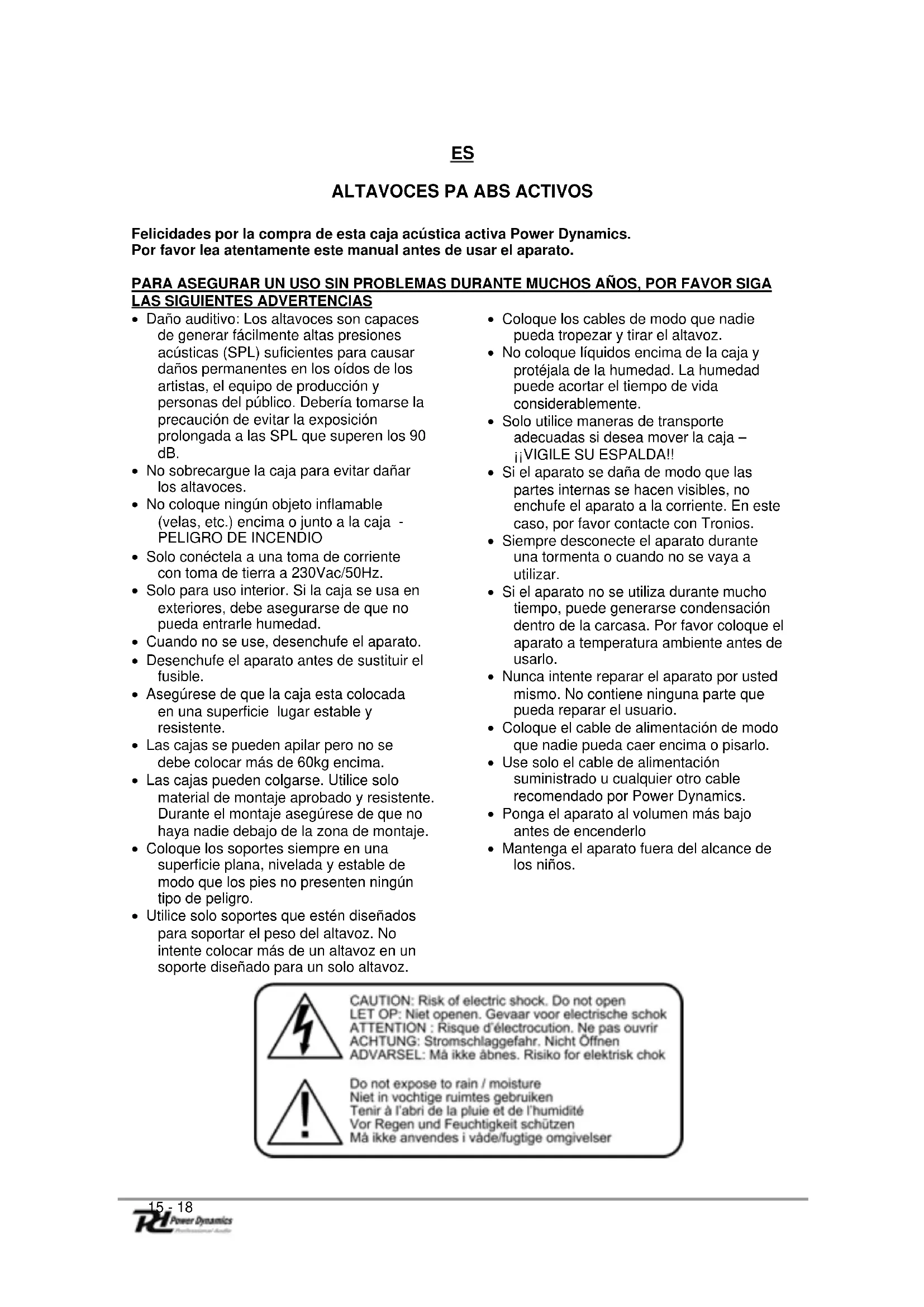

MANUAL DE USUARIO Active Speaker 178.821 Skytec

Felicidades por la compra de esta caja acústica activa Power Dynamics.

Por favor lea atentamente estemanualantesdeusar el aparato.

PARA ASEGURAR UN USO SIN PROBLEMAS DURANTE MUCOS ANOS, POR FAVOR SIGA LAS SIGUIENTES ADVERTENCIAS

• Daño auditivo: Los altavoces son capaces de tener fácilmente altas presiones acústicas (SPL) suficientes para causar daños permanentes en los oidos de los artistas, el equipo de producción y personas del公社. Debería tomarse la precaución de estar la exposión prolongada a las SPL que superen los 90 dB.
• No sobrecargue la caja para registrar dans los altavoces.
• No coloque ningún objeto inflatable (velas, etc.) encima o+junto a la caja - PELIGRO DE INCENDIO
• Solo conectela a una toma de corrente con toma de tierra a 230Vac/50Hz.
• Solo para uso interior. Si la caja se usa en exteriores, deben asegurarse de que no puedaentrarle humedad.
• Cuando no se use, desenchufe el aparato.
  Desenchufe el aparato antes de sustituir el fusible.
• Asegürese de que la caja esta colocada en una superficie lugar estable y resistente.
  Las cajas se PUden apilar pero no se debe colocar mas de 60kg encima.
  Las cajas peuvent colgarse. Utilice solo material de montaje aprobado y resistente. Durante el montaje asegúrese de que no haya nadie bajo de la zona de montaje.
• Coloque los soportes siempre en una superficie plana, nivelada y estable de modo que los pies no presenten ningún tipo de peligro.

• Utilice solo soportes que estén diseñados para soportar el peso del altovoz. No intente colocar más de un altovoz en un soporte Diseñado para un solo altovoz.

• Coloque los cables de modo que nadiecoulda tropezar y tirar el altovoz.

• No coloque liquidos encima de la caja y protejala de la humedad. La humedad pueda acortar el tiempo de vida considerablemente.
  Solo utilise maneras de transporte adequadas si desea mover la caja - VIGILE SU ESPALDA!!
• Si el aparato se daña de modo que las partes internas se hacen visibles, no enchufe el aparato a la corriente. En este caso, por favor contacte con Tronios.
  Siempre desconecte el aparato durante una tormenta o cuando no se vaya a utiliser.
• Si el aparato no se utilizes durante mucho tiempo, pueda generatese condensacion bajo el medio de la carcaja. Por favor colque el aparato a temperatura ambiente antes de loearlo.
• Nunca intente reparar el aparato por usted本身就是. No contiene ninguna parte que pueda reparar el usuario.
• Coloque el cable de alimentacion de modo que nadiecoulda caer encima o pisarlo.
• Use solo el cable de alimentación suministrado u cualquier除外 cable recomendado por Power Dynamics
• Ponga el aparato al volumen más bajo antes de encenderlo
• Mantenga el aparato fuera del alcance de los niños.

CAUTION: Risk of electric shock. Do not open LET OP: Niet openen. Gevaar voor elektrische schok ATTENTION: Risque d'electrocution. Ne pas ouvir ACHTUNG: Stromschlaggefahr. Nicht Offnen ADVARSEL: Ma ikke abnes. Risiko for elektrisk chok

Do not expose to rain / moisture
Niet in vochtige ruimtes gebruiken
Tenir à l'abri de la pluie et de l'humidité
Vor Regen und Feuchtigkeit schätzen
Mà ikke anvendes i väde/fugtige omgivelser

CHARACTERISTICAS

General

• Recinto profesional y resistente en ABS;
• El recinto y el baffle está moldeados con material de co-polímero resistente y duradero.Esta gama de altavoces pueda resistir potentes impactos;
• Una rejilla metálica y perforada protege el woofer;
• Asas balanceadas con diseno ergonomico y recinto ligero para un transporte fácil ycomfortable;
• Puntos de sujeción para soportes de pared o de techo;
• Receptáculo para poste de 35mm con enroscado seguro.

PANEL DE ENTRADA

1. Conector de entrada balanceada (XLR o Jack 6.3mm)
   Control de volumen para
2. Entrada de linea para fuente de audio como por exemple un mezcludor, reproductor CD, etc.
   Control de volumen linea para
3. Control de volumen master.
4. Control de tremble
5. Control de bass
6. Conector de salute balanceada (salida de linea). Para conectar una segunda caja acústica activa.
7. Indicación de Clip. Estos LED se encenderán cuando uno o también canales está en la maxima potencia. Puede occurrir que these LED se enciendan de vez en cuando,esto no es un problema.Pero si se enciende continuamente es requisiteo que disminuya el volumen, de othero modo podria provocar un daño irreparable al equipo.
8. Indicación de encendido. Este indicator azul transparente se iluminará cuando el amplificador está encendido.
9. Base de alimentacion / Fusible. Este fusible principal protege al amplificador y las conexiones de defectos. Reemplacelo solo por un fusible del mesmo tipo y valor.
10. Interruption On/Off. Para encender o apagar el amplificador. Siempre reduzca el volumen al minimum antes de encender este amplificador.

SOLUTION DE PROBLEMAS

Un buena método para determinar si un altovoz falla, es sustituirlo por otro que se sabe que funciona correctamente. Si el(other altovoz presenta los mismosfallos, utilise la informacion que se muestra a continuacion para tratar de solventar el problema.

No hayitters

Possible causa Acción

Cables de altoz Resetee todos los conectores Inspeccione el cableUGCando posibles daños Compruebe sialgun cable ha quedado suelo

Intermitente

Possible causa Acción

Conexiones sobres Cuando un altovoz presenta una salute intermitente, lo más probable que el problema sea为此do a un cable o conector de salute. Compruebe todos los connectores

Ruido constante, zumbido y/o murmullo

Possible causa Acción

Fallo en algo n aparato

Ciertos ruidos constantes, se generan en el amplificador, el mezclarador, el electrónico procesador de senal, cualquier othera fuente de senal o el cableado de linea. Compruebe que la masa es la correcta. Compruebe las posibles fuentes de ruido o componentes electrónicos. Compruebe el revestimiento de los cables.

ESPECIFICACIONES

Item	PD-12A	PD-15A
Output power	200W	250W
Output power (music)	400W	500W
Sensitivity	122dB	125dB
Frequency Range	50-18.000Hz	40-18.000Hz
Input(s)	1x Line/Mic + 1x Mic	2x Line/Mic + 1x Line
Woofer (inch)	12"	15"
Dimensions	585 x 420 x 310 mm	685 x 460 x 400 mm
Weight	17kg	22kg
Ref. Nr.	178.818	178.821

No intente hacer ninguna reparacion por su cuenta. Este invalidaria la garantia. No haga ningun cambio en el aparato. esta también invalidarla garantia. La garantia no es aplicable en caso de accidentes o daños causados por el uso inpropiado o sin Respectar las advertencias contentsas en este manual. Trionos no se hace responsable de los daños personales causados por no seguir las recomendaciones de seguidad y las advertencias. Internacional es aplicable aequalquier daño producido deequalquier manera.
