MANUAL DE USUARIO SP HiEnd Passive Speaker 170.312 Skytec

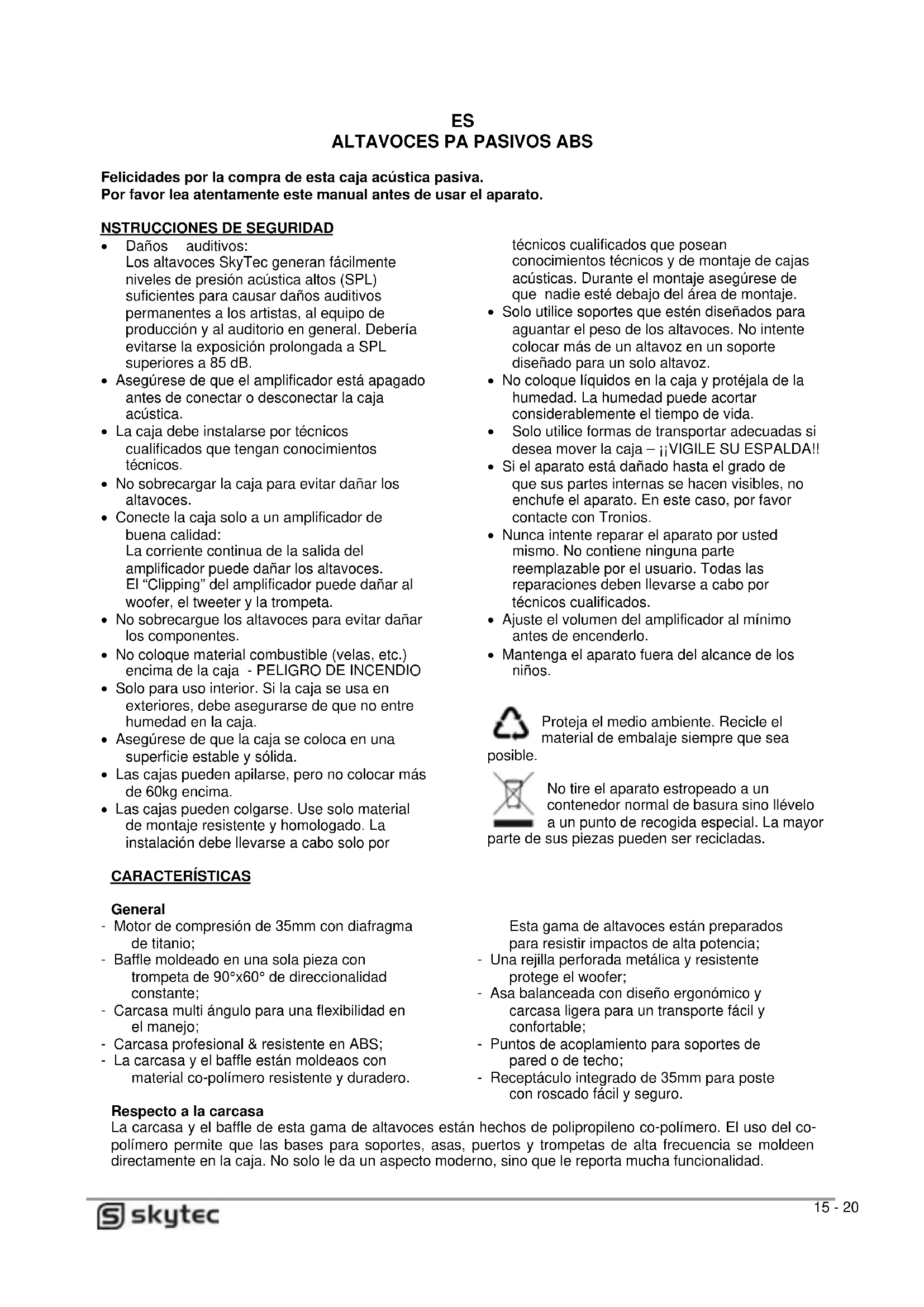

MANUAL DE INSTRUCCIONES

Felicidades por la compra de esta caja acústica pasiva.

NSTRUCCIONES DE SEGURIDAD

• Daños auditivos:
  Los altavoces SkyTec generan fácilmente niveles de presión acústica altos (SPL) suficientes para causar daños auditivos permanentes a los artistas, al equipo de producción y al auditorio en general. Debería evitarse la exposición prolongada a SPL superiores a 85 dB.
• Asegúrese de que el amplificador está apagado antes de conectar o desconectar la caja acústica.
• La caja debe instalarse por técnicos cualificados que tengan conocimientos técnicos.
• No sobrecargar la caja para evitar dañar los altavoces.
• Conecte la caja solo a un amplificador de buena calidad: La corriente continua de la salida del amplificador puede dañar los altavoces. El “Clipping” del amplificador puede dañar al woofer, el tweeter y la trompeta.
• No sobrecargue los altavoces para evitar dañar los componentes.
• No coloque material combustible (velas, etc.) encima de la caja - PELIGRO DE INCENDIO
• Solo para uso interior. Si la caja se usa en exteriores, debe asegurarse de que no entre humedad en la caja.
• Asegúrese de que la caja se coloca en una superficie estable y sólida.
• Las cajas pueden apilarse, pero no colocar más de 60kg encima.
• Las cajas pueden colgarse. Use solo material de montaje resistente y homologado. La instalación debe llevarse a cabo solo por

CARACTERÍSTICAS

General

• Motor de compresión de 35mm con diafragma de titanio;
• Baffle moldeado en una sola pieza con trompeta de 90°x60° de direccionalidad constante;
• Carcasa multi ángulo para una flexibilidad en el manejo;
• Carcasa profesional & resistente en ABS;
• La carcasa y el baffle están moldeaos con material co-polímero resistente y duradero.

técnicos cualificados que posean conocimientos técnicos y de montaje de cajas acústicas. Durante el montaje asegúrese de que nadie esté debajo del área de montaje.

• Solo utilice soportes que estén diseñados para aguantar el peso de los altavoces. No intente colocar más de un altavoz en un soporte diseñado para un solo altavoz.
• No coloque líquidos en la caja y protéjala de la humedad. La humedad puede acortar considerablemente el tiempo de vida.
• Solo utilice formas de transportar adecuadas si desea mover la caja – ¡¡VIGILE SU ESPALDA!!
• Si el aparato está dañado hasta el grado de que sus partes internas se hacen visibles, no enchufe el aparato. En este caso, por favor contacte con Tronios.
• Nunca intente reparar el aparato por usted mismo. No contiene ninguna parte reemplazable por el usuario. Todas las reparaciones deben llevarse a cabo por técnicos cualificados.
• Ajuste el volumen del amplificador al mínimo antes de encenderlo.
• Mantenga el aparato fuera del alcance de los niños.

Proteja el medio ambiente. Recicle el material de embalaje siempre que sea

possible.

No tire el aparato estropeado a un contenedor normal de basura sino llévelo a un punto de recogida especial. La mayor

parte de sus piezas pueden ser recicladas.

Esta gama de altavoces están preparados para resistir impactos de alta potencia;

- Una rejilla perforada metálica y resistente protege el woofer;

- Asa balanceada con diseño ergonómico y carcasa ligera para un transporte fácil y confortable;

- Puntos de acoplamiento para soportes de pared o de techo;

- Receptáculo integrado de 35mm para poste con roscado fácil y seguro.

Respecto a la carcasa

La carcasa y el baffle de esta gama de altavoces están hechos de polipropileno co-polímero. El uso del copolímero permite que las bases para soportes, asas, puertos y trompetas de alta frecuencia se moldeen directamente en la caja. No solo le da un aspecto moderno, sino que le reporta mucha funcionalidad.

CONEXIONES

Esta gama de altavoces disponen de conectores de altavoz de 4 pines. Estos conectores están enganchados en una configuración en paralelo "loop-through" para la conexión de altavoces adicionales. Para un funcionamiento óptimo es importante usar específicamente diseñados para uso en altavoces. No utilice cables de señal apantallados tipo para guitarra para conectar estos altavoces.

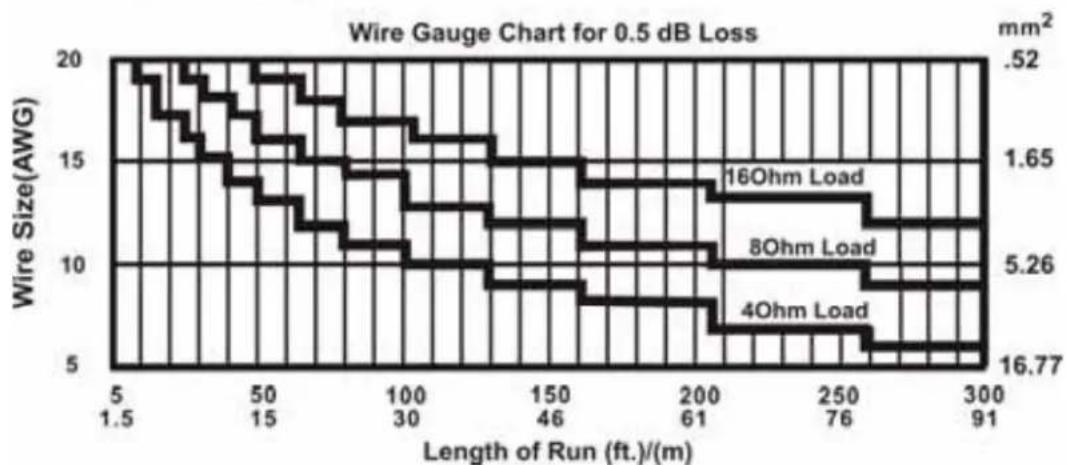

La selección de la medida del cable apropiada es importante para el funcionamiento del sistema. Un cable demasiado sencillo resulta en que se desaproveche la potencia del amplificador debido a la impedancia en serie del cable. Además, puede haber pérdida de bajas frecuencias en el funcionamiento debido al degradado factor damping. El siguiente gráfico muestra la medida minima necesaria para diversas longitudes de cable y la combinación con la impedancia del altavoz.

Cuando use este gráfico, tenga en cuenta que dos altavoces de 8 Ohm puestos en paralelo es lo mismo que una carga de 4 Ohm (véase "altavoces en bucle").

Altavoces en bucle

Conectar demasiados altavoces a un solo canal del amplificador puede resultar en daños en el amplificador y/o sonorización degradada. Para calcular la impedancia combinada de múltiples altavoces idénticos puestos en paralelo, por favor utilice la siguiente fórmula:

Impedancia de un solo altavoz Número de altavoces conectados en paralelo = Carga del amplificador

Consulte el manual de sus amplificadores, para saber la impedancia de carga mínima recomendada.

PANEL DE ENTRADA

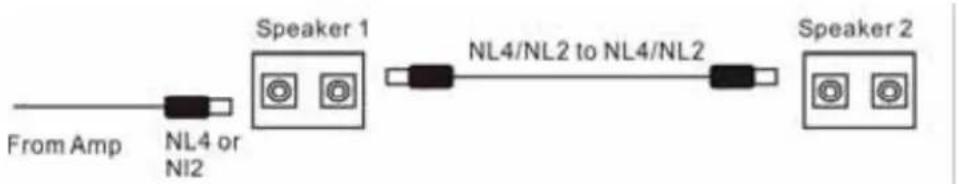

Posibilidad de bucle (solo en versiones 12" & 15")

Los dos jacks en el panel trasero de esta serie de altavoces están conectados en paralelo. Esto significa que sea lo que sea que conecte en cualquiera de los dos jacks, puede utilizar el otro para conectar el mismo aparato a otro altavoz.

SOLUCION DE PROBLEMAS

Un método habitual para determinar si un altavoz está estropeado, es sustituirlo por otro que se sabe que funciona correctamente. Si el altavoz que funciona correctamente presenta las mismas dificultades o problemas que el altavoz supuestamente estropeado, utilice la siguiente información para tratar de solucionar el problema.

No hay salida

Posible causa Acción

Cables de altavoz Resetee todos los conectores

Cámbielos por cables de altavoz bueno

Compruebe los puntos de soldadura

Apriete bien las roscas de los conectores banana o de 4-p

Inspeccione el cable en busca de daños

Inspeccione el cable o los conectores para ver si la malla es demasiado corta

Amplificador Asegúrese de que el amplificador esta siendo alimentado por una señal. La mayoría

de amplificadores disponen de un LED indicador "señal de entrada" para indicar la presencia de señal. Conecte el altavoz a un canal del amplificador que se sabe que funciona.

Intermitente

Posible causa Acción

Conexiones pobres

Cuando un altavoz muestra una salida intermitente, suele estar el problema en una cable/conector de salida. Compruebe la soldadura de sus conectores. Apriete bien la rosca de los conectores banana y los de 4-p.

Ruido constante, zumbido sordo/apagado

Posible causa Acción

Fallo electrónico

Se origina algún ruido constante en el amplificador, mezclador, procesador de señal, otras fuentes de señal o en el cableado de nivel de línea. Compruebe y corrija la conexión del sistema a masa como se sugiere. Compruebe las fuentes de ruido o los componentes electrónicos. Compruebe la malla de los cables.

Salida de baja frecuencia pobre

Posible causa Acción

Polaridad inapropiada

Cuando dos altavoces muy próximos unos de otros están conectados sin la polaridad correcta, pueden cancelar parcialmente las salidas el uno al otro, especialmente las bajas frecuencias. Verifique sus cables de altavoz para asegurarse que están conectados de forma idéntica. Compruebe los cables de señal de línea balanceados para asegurarse de que están conectados correctamente.

No intente hacer reparaciones por usted mismo. Esto invalidaría la garantía. No intente hacer cambios en el aparato. Esto también invalidaría la garantía. La garantía no es aplicable en caso de accidentes o daños producidos por el uso inapropiado o por no respetar las advertencias contenidas en este manual. Tronios no se hace responsable por daños personales causados por no respetar por no respetar las recomendaciones y advertencias de seguridad. Esto también es aplicable a todos los daños de cualquier tipo.

SPECIFICATION

Type:	SP800 SP1000
Power Peak 200W	300W
Power	100W	150W
Freq. range 65Hz	- 18kHz 55Hz - 18kHz
SPL 1W/1m 92dB	94dB
SPL max. 115dB	119dB
Woofer Size 8" (200mm) 10" (250mm)
Impedance 8 Ohm
Horn Type Piezo
Dimensions 250 x	295 x 418 330 x	280 x 530
Weight	4.7kg	6.7kg
Supplied	Per Piece
Order Code	170.309	170.307

Type:	SP1000D	SP1200	SP1500
Power Peak 300W	400W	600W
Power	150W	200W	300W
Freq. range 55Hz	- 18kHz 50Hz - 18kHz	40Hz - 18kHz
SPL 1W/1m	94dB	96dB	98dB
SPL max.	119dB	122dB	126dB
Woofer Size	10" (250mm)	12" (300mm)	15" (380mm)
Impedance	8 Ohm
Horn Type	High Compression Dynamic Driver
Dimensions	330 x 280 x 530	430 x 395 x 630	445 x 460 x 735
Weight	7.3kg	12.0kg	14.8kg
Supplied	Per Piece
Order Code	170.304	170.312	170.315
