MANUAL DE USUARIO NXi1201 Hifonics

Lea completamente las instrucciones de montaje antes de proceder a montar el amplificador y ponerlo en funcionamiento.

DATOS TÉCNICOS

Potencia de salida RMS	1 x 350 W @ 4 Ohmios1 x 600 W @ 2 Ohmios
Potencia de salida Max.	1 x 700 W @ 4 Ohmios1 x 1200 W @ 2 Ohmios
Impedancia de altavoces	1 – 8 Ohmios
Respuesta de frecuencia	10 – 250 Hz (-3 dB)
Coeficiente total de distorsión	< 0,5 %
Relación señal/ruido	> 85 dB
Sensibilidad de entrada	6 – 0,2 V
Impedancia de entrada	20 kOhmios
Filtro de paso bajo	10 – 250 Hz @ 12 dB/Octavia
Bass Boost	15 – 55 Hz @ 12 dB/Octavia
Filtro Subsonic	0 – 12 dB @ 45 Hz
Regulador de fase	0 - 180°
Suministro eléctrico	+12 V (12 – 16 V), negativo a tierra
Fusible	2 x 35 A
Dimensiones (A x A x P)	250 x 52 x 320/350 mm

NXi1201
Reservados los derechos de realizar cambios técnicos.

GARANTÍA

Este producto cumple los estándares de prestación de garantía mínimos actuales de la Unión Europea en caso de que se haya adquirido en países de la Unión Europea. Para conservar su protección de garantía guarde su comprobante de compra original para tener una comprobación de la fecha de compra. Se excluye de la garantía cualquier daño en el producto que se deba a un uso erróneo o inadecuado, accidente, conexión errónea, instalación inadecuada, modificación del código de fecha y de la caracterización del código de barras, volqueo, catástrofes naturales o cualquier intervención, reparación o modificación extraña fuera de nuestra fábrica o centros de servicio autorizados así como cualquier otra acción que se realice sin autorización y sin la competencia necesaria. Esta garantía se limita a las piezas defectuosas y excluye especialmente todos los daños indirectos casuales o eventuales.

INDICACIONES IMPORTANTES PREVIAS AL MONTAJE

• Este aparato solamente es apto para su funcionamiento en un vehículo.
• Este equipo es adecuado sólo para la conexión a un sistema de 12 voltios con tierra negativa.
• El calor irradiado hace que sea importante que instale el aparato en un lugar con suficiente circulación de aire. Es muy importante que las aletas refrigeradoras del cuerpo de refrigeración no estén situadas al lado de una chapa o superficie que pudiera limitar la circulación de aire. El amplificador no debe ser instalado en lugares pequeños o sin ventilación (p. ej. en el departamento para la rueda de repuesto o bajo la esterilla del vehículo). Recomendamos que lo instale en el maletero.
• Instale el amplificador de forma que quede protegido de sacudidas, así como del polvo y la suciedad.
• Asegúrese de que los cables de entrada y salida están colocados a la distancia suficiente de los cables de alimentación, ya que en caso contrario podrían producirse irradiaciones de ruido.
• El fusible y los elementos de mando deberán ser accesibles tras haber realizado el montaje.
• La efectividad y fiabilidad del aparato dependerán de la calidad del montaje. Por ello, le recomendamos que el aparato sea montado por un experto, sobre todo cuando se trate de una instalación con diversos altavoces o con un completo sistema multicanal.

CONEXIONES

CONEXIONES DE ALIMENTACIÓN Y ENCENDIDO A DISTANCIA

ATENCIÓN: Antes de comenzar con la instalación, desconecte el borne negativo de la batería del coche para evitar cortocircuitos.

El cableado del sistema eléctrico de coches no suele ser suficiente para cumplir con las necesidades de un amplificador. Asegúrese de que los cables eléctricos que van al GND y al borne de +12 V sean de la dimensión suficiente. Para la conexión entre la batería y los terminales eléctricos del amplificador deberá utilizarse un cable con una sección transversal de al menos 16 mm ^2 .

En primer lugar, conecte el terminal GND del amplificador y el polo negativo de la batería. Es muy importante establecer una buena conexión, por lo que deberá retirar los restos de suciedad de los puntos de conexión de la batería. Un contacto suelto puede provocar una disfunción, o ruidos y distorsiones.

Una vez realizado esto, la conexión del amplificador de +12 V se unirá mediante un cable eléctrico con fusible integrado al polo positivo de la batería. El fusible deberá estar situado cerca de la batería, y la longitud del cable del polo positivo que va desde la batería al fusible deberá ser inferior a 30 cm. por motivos de seguridad. Inserte el fusible una vez que haya finalizado con la totalidad de los trabajos de instalación incluyendo la conexión de los altavoces.

Ahora, conecte el cable de control remoto del receptor de alta fidelidad para coche al terminal REM del amplificador. Para conectar el terminal de control REM del amplificador y el aparato de mando, será suficiente un cable de sección transversal de 0.5 mm ^2 .

CABLE AUDIO

En la instalación del audiocable entre la salida RCA de la radio del coche y la entrada RCA del amplificador en el coche debe prestarse atención a que el audiocable y el cable de alimentación eléctrica no sean tendidos en el mismo lado del vehículo. Conviene practicar una instalación separada, es decir la instalación del cable de alimentación en el conducto izquierdo del cable y del audiocable en el conducto derecho o bien vice versa. Ello reduce la diafonía de interferencias frente a la audio-señal.

CONEXIÓN DE SUBWOOFER

• La impedancia total mínima de trabajo no debe ser nunca inferior a 1 ohm.
• Nunca conecte cable de altavoz con la masa del chasis o la conexión +12V de la batería o fuente de alimentación utilizada.

Si el amplificador es utilizado con una impedancia demasiado baja o usado incorrectamente, el sistema de sonido entero se puede dañar. En ambos casos significaría la perdida total de la garantía.

CONECTAR AMPLIFICADOR ADICIONAL

La señal de entrada de los LINE INPUT jacks (Fig. 1,10) sera enrutada en stereo para los jacks de salida LINE OUT (Fig. 1, 9). De esta forma, el jack de salida permite la conexión de un amplificador adicional.

ELEMENTOS DE MANDO

SENSIBILIDAD DE ENTRADA

Ajuste el regulador de nivel de entrada (LEVEL INPUT, Fig. 1, 4) del amplificador al mínimo. Ajuste el volumen de la fuente de sonido al 80%-90% del volumen máximo. Ahora mediante el regulador de nivel de entrada (LEVEL INPUT, Fig. 1, 4), aumente despacio el nivel hasta oír algún tipo de distorsión. En este momento reduzca el nivel hasta que la distorsión desaparezca completamente.

FILTRO DE PASO BAJO REGULABLE

Ajuste la frecuencia de corte deseada del filtro paso bajo utilizando el regulador (LOW PASS, Fig. 1,7). De esta forma, solo las frecuencias por debajo del corte serán amplificadas y el Subwoofer funcionará más preciso y eficientemente.

FILTRO SUBSÓNICO REGULABLE

El filtro subsónico esta preparado para filtrar las frecuencias bajas de la señal de audio origen, para evitar ruidos no deseados en el subwoofer. Ajuste la frecuencia de corte deseada del filtro subsónico utilizando el regulador (SUB SONIC, Fig. 1, 8). De este modo sólo las frecuencias por encima de la frecuencia de corte elegida serán amplificadas y el subwoofer trabajará de forma más precisa y eficiente.

BASS BOOST REGULABLE

Usando el regulador (BASS BOOST, Fig. 1, 5) puede aumentar el nivel de refuerzo de graves de 0 a 12 dB.

Atención: Por favor, use el refuerzo de graves con cuidado. Un refuerzo de bajos demasiado alto puede causar daños graves en el subwoofer.

CONTROL DE FASE VARIABLE

El regulador (PHASE, Fig. 1, 6) permite ajustar la fase entre 0° y 180° para sincronizar el tiempo de reacción de la señal acústica, de acuerdo con las propiedades acústicas del habitáculo del vehículo.

CIRCUITO DE PROTECTION

Este LED (POWER, Fig. 1, 1) se enciende, si el amplificador está en funcionamiento.

Si este LED (PROTECT, Fig. 1, 1) se encendiese, significa que el amplificador se ha sobrecalentado, existe un cortocircuito o puede ser que estemos trabajando con una impedancia demasiado baja. En cualquier de los casos, los circuitos internos de protección incorporados apagarían el amplificador automáticamente. El amplificador debería funcionar de nuevo correctamente después de haber resuelto los problemas.

FIGURES (P. 28-30)

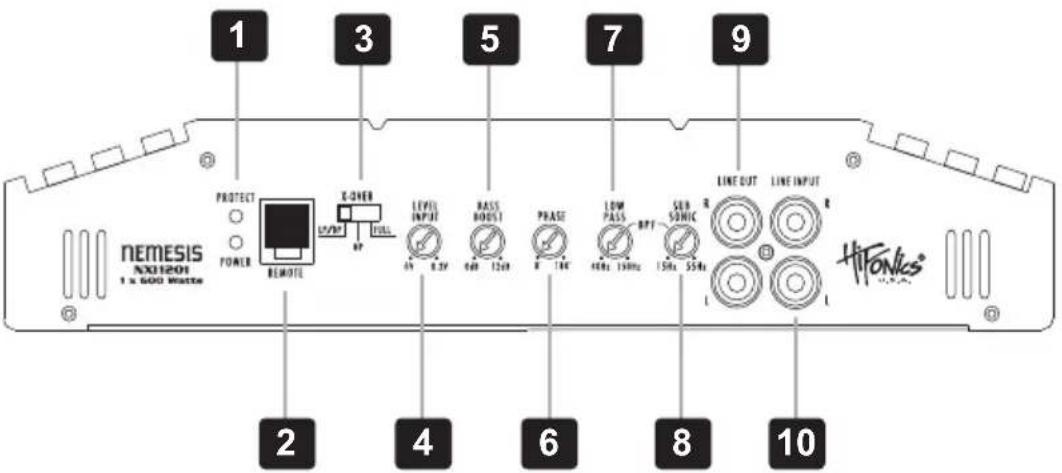

CONEXIONES Y ELEMETOS DE MANDO (FIG. 1)

(1) LED de funcionamiento / protección
(2) Conector para bass remote (incluido)
(3) Selector para LP/BP (filtro paso-bajo/paso-banda) – FULL – HP (filtro paso-alto)
(4) Regulador de nivel de entrada
(5) Regulador de nivel de bajos
(6) Regulador de fase
(7) Regulador de frecuencia de bajos
(8) Regulador de frecuencia de subsonic
(9) Señal de audio para amplificadores adicionales
(10) Entrada audio stereo, proveniente de la fuente de sonido

* Coloque el selector del X-OVER solamente en modo "FULL" o "HP", si dispone de un procesador de señal independiente o la fuente de sonido esta equipada con un X-OVER interno que ya de por si es capaz de enviar una señal filtrada en bajas frecuencias al amplificador. Si desea limitar las bajas frecuencias de la señal de audio, puede seleccionar en modo "HP" y ajustar el límite de frecuencia de corte con el controlador de filtro subsonic.

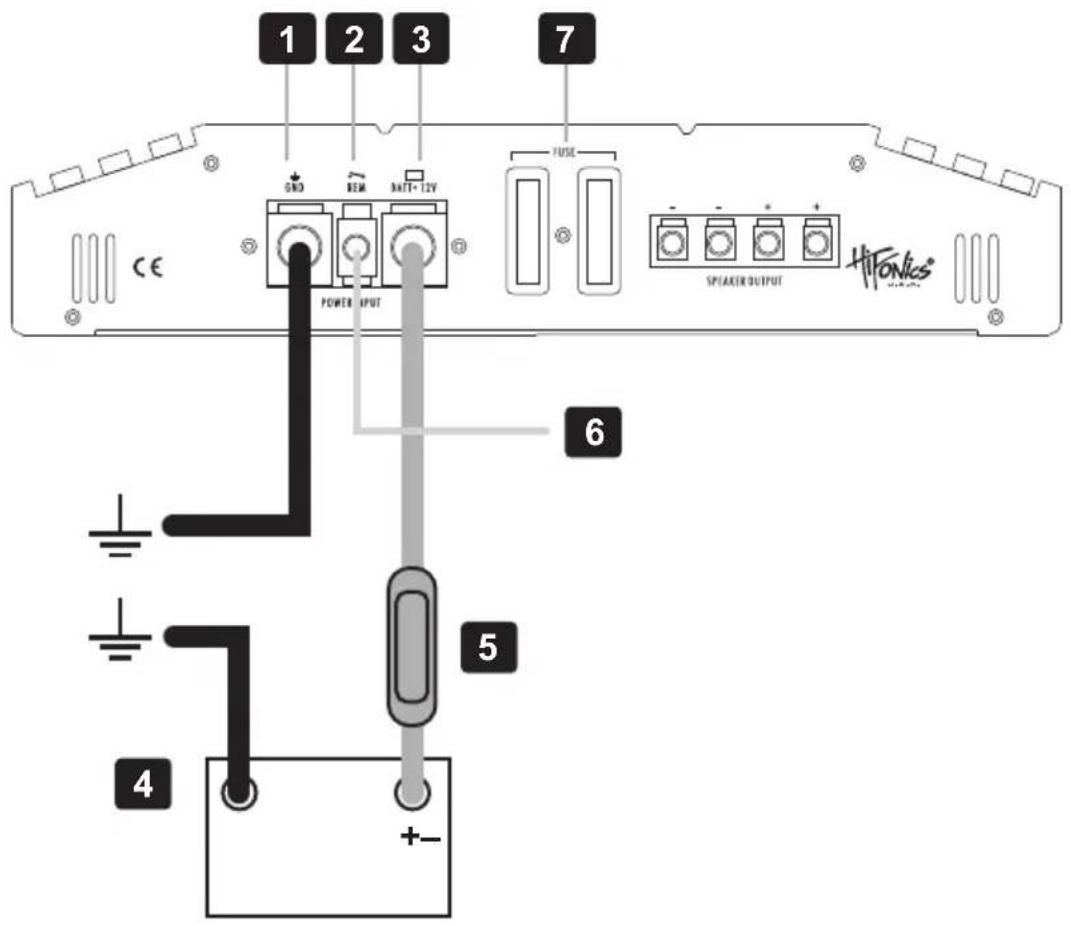

CONEXIONES DE ALIMENTACIÓN Y ENCENDIDO A DISTANCIA (FIG. 2)

(1) Terminal de conexión GND para la masa, al polo negativo de la batería
(2) Terminal de conexión REM para el encendido a distancia
(3) Terminal de conexión para un voltaje de batería de +12 V
(4) Batería
(5) Fusible ANL (no incluido, se requiere)
(6) Conexión del cable de la unidad o de la antena eléctrica
(7) Fusible amplificador

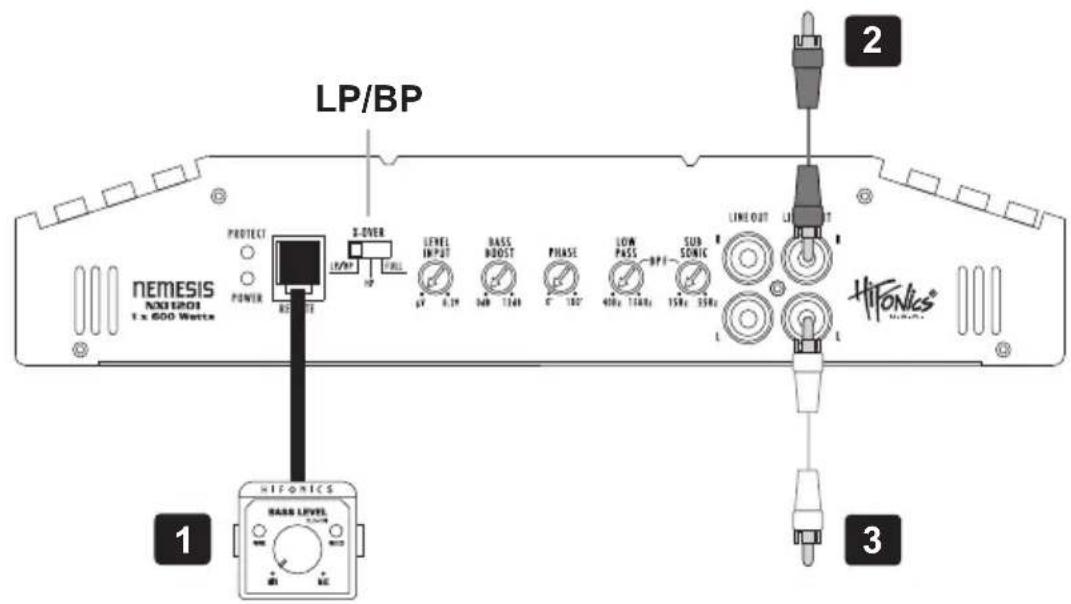

(1) A la radio del coche, salida izquierda o SUB OUT
(2) A la radio del coche, salida derecha o SUB OUT
(3) Bass remote control para ajuste del nivel de graves desde el asiento del conductor

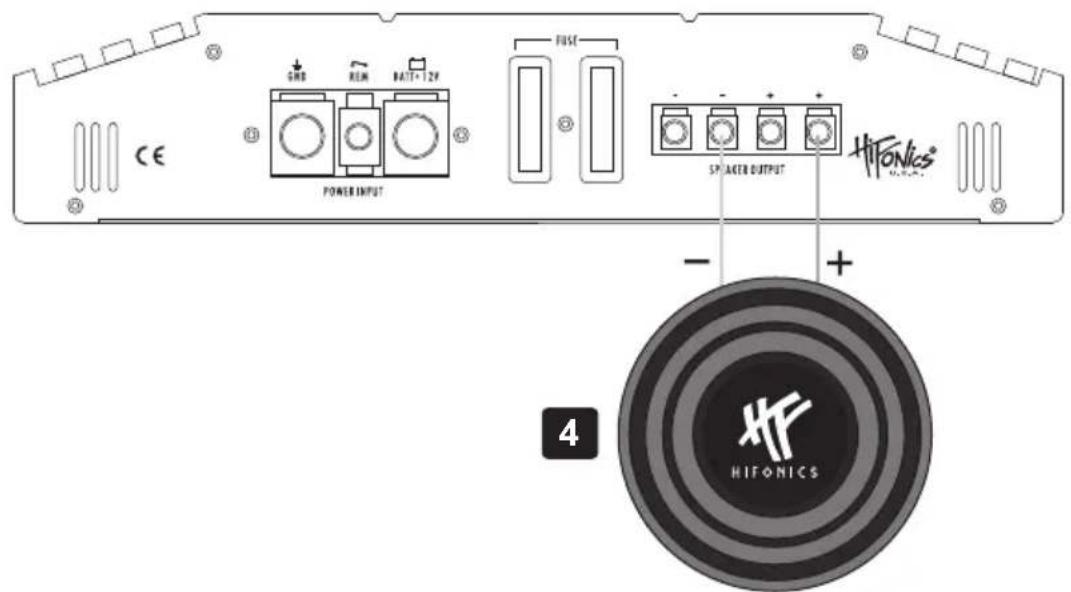

(4) Subwoofer (2 - 8 Ohmios)

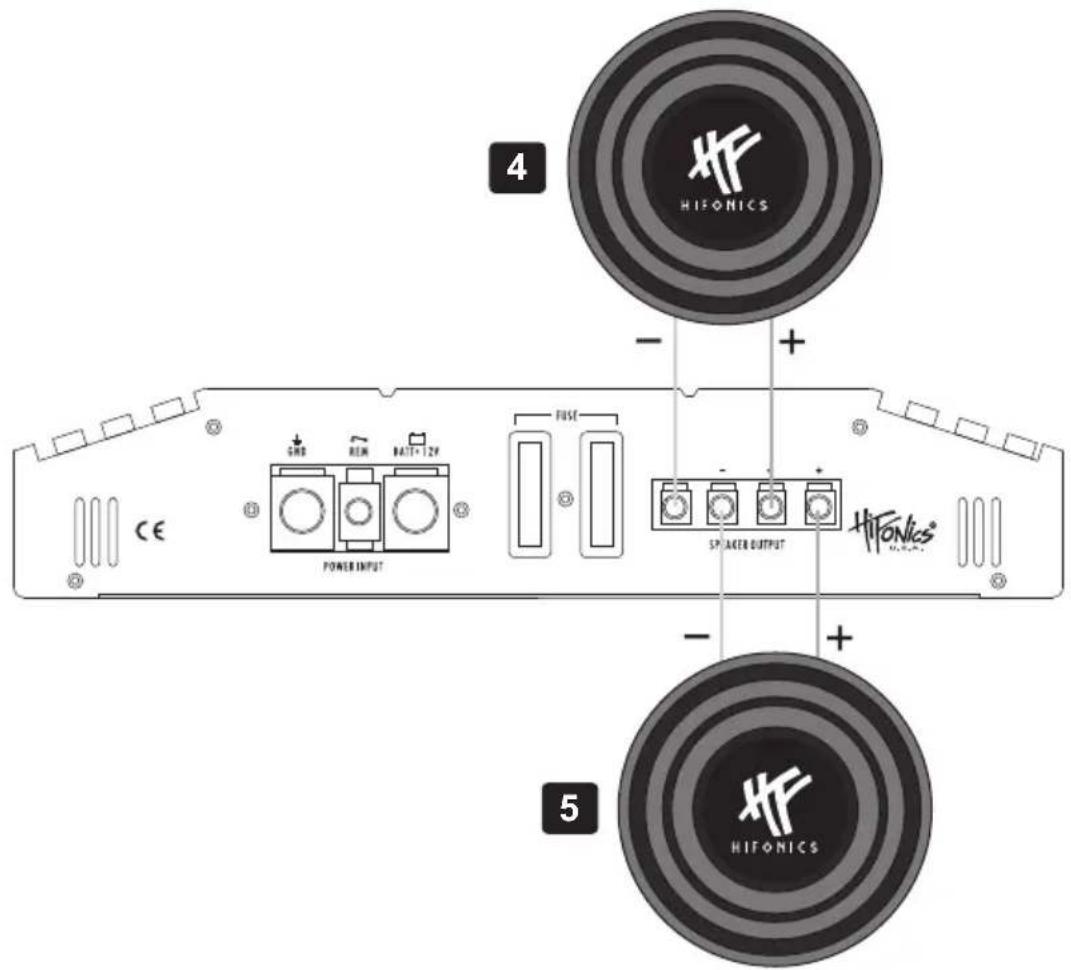

(1) Bass remote control para ajuste del nivel de graves desde el asiento del conductor
(2) A la radio del coche, salida izquierda o SUB OUT
(3) A la radio del coche, salida derecha o SUB OUT
(4) Subwoofer (4 - 8 Ohmios)
(5) Subwoofer (4 - 8 Ohmios)

SOLUCIÓN DE PROBLEMAS

Si tiene problemas después de la instalación, siga los procedimientos de solución de problemas descritos a continuación.

Procedimiento 1:

Verifique que el amplificador esté bien conectado.

Compruebe que esté encendida la luz de ALIMENTACIÓN (POWER).

Si la luz de ALIMENTACIÓN (POWER) está encendida vaya al Paso 3, de otra manera, continúe.

1. Compruebe el fusible en línea en el cable positivo de la batería.Cambie si es necesario.
2. Compruebe los fusibles en el amplificador. Cambie si es necesario.
3. Compruebe que la conexión a tierra esté conectada a metal limpio en el chasis del vehículo. Repare o cambie si es necesario.
4. Compruebe que haya 12 - 16 voltios en el positivo de la batería y en el cable de encendido de la unidad remota.
   Compruebe la calidad de las conexiones de ambos cables en el amplificador, estéreo y batería / porta-fusibles. Repare o cambie si es necesario.

Procedimiento 2:

La luz de protección (PROTECT) está encendida.

1. Si la luz de protección (PROTECT) está encendida, es una indicación de que posiblemente haya un corto en las conexiones del altavoz.
   Compruebe si las conexiones del altavoz están bien hechas y use un óhmetro para comprobar si hay un corto en el cableado de los altavoces.
   Una impedancia de altavoz demasiado baja también puede causar que se ilumine la luz de protección (PROTECT).
   Esto puede ser también una señal de que se ha usado el amplificador a una potencia muy elevada sin la ventilación adecuada. Apague el sistema y deje que el amplificador de enfríe. Compruebe que el sistema de carga del vehículo(batería, alternador) mantiene un voltaje adecuado. Si las acciones anteriores no solucionan el problema, el fallo puede estar en el amplificador.

Procedimiento 3:

Compruebe la salida de sonido del amplificador.

1. Compruebe si las conexiones de entrada RCA están bien en el estéreo y el amplificador. Compruebe a lo largo del cable para ver si está retorcido, empalmado, etc. Pruebe las entradas RCA para determinar los voltajes de CA teniendo el estéreo encendido. Repare o cambie si es necesario.
2. Desconecte la entrada RCA del amplificador. Conecte la entrada RCA desde el estéreo de prueba directamente a la entrada del amplificador.

Procedimiento 4:

Verifique el amplificador si tiene chasquidos al encender.

1. Desconecte la señal de entrada al amplificador y encienda y apague el amplificador.
2. Si el ruido se elimina, conecte el conductor REMOTO del amplificador a la unidad fuente con un módulo de encendido de retardo.

O

1. Use una fuente de 12 volteos distinta para el conductor REMOTO del amplificador (ejemplo, directo a la batería).

2. Si el ruido se elimina, use un relé para aislar el amplificador del la salida de encendido ruidosa.

Procedimiento 5:

Verifique el amplificador si siente excesivo ruido de motor.

1. Pase todos los cables que llevan señales (RCA, cables de altavoces) lejos de los cables de alimentación y de tierra.
2. Desvíe cualquiera y todos los componentes eléctricos entre el estéreo y los amplificadores. Conecte el estéreo directamente a la entrada del amplificador. Si el ruido desaparece el componente que está siendo desviado es la causa del ruido.

O

1. Quite los cables a tierra existentes de todos los componentes eléctricos. Vuelva a conectarlos a tierra en lugares diferentes. Verifique que el sitio de conexión a tierra esté limpio, que sea metal brilloso sin pintura, óxido, etc.

O

1. Añada un cable a tierra secundario desde el terminal negativo de la batería al chasis de metal o al bloque del motor del vehículo.

O

1. Haga que su mecánico pruebe la carga del alternador y la batería. Verifique que el sistema eléctrico del vehículo esté en orden, incluyendo el distribuidor, las bujías, los cables de las bujías, el regulador de voltaje, etc.

1

1 3 5 7 9 NEMESIS NX1201 1 x 600 Watts PROTECT POWER REMOTE C-OVER LV/BP R-V LEVEL INPUT 4V 8.2V PASS BOOST 6dB 12dB PRASE R 1Hz LOW PASS BPF 10Hz 150Hz SUB SONIC LINE OUT LINE INPUT HITONICS® 2 4 6 8 10

2

1 2 3 7 + - FUSE SWEER OUTPUT TiFonics® POWER INPUT 6 5 4 +-

3

LP/BP NEMESIS NX1801 1 x 600 Watts PROTECT POWER R2 S-DOVER L/PB R2 LEVEL INPUT LF R1R BASS RESET 3dB T340 C- 130° LOW PASS BP1 SUB SONIC 400x 1100Hz 35Hz 35Hz LINEOUT L1 L1 HIFONICS® HIFONICS® 1 3

GND REIN BATT+12F POWER INPUT FUST SPAKER OUTPUT HIFONICS® 4 HIFONICS

2 - 8 Ohms

4

LP/BP NEMESIS NX1201 1 x 600 Watts PROTECT POWER R3/RT S-DOVER L/PBP R4/RL LEVEL INPUT SF 8.19 BASS RESET 3dB 13dB PHASE C 180° LOW PASS BP1 SUB SONIC 400x 1300x 35Hz 35Hz LINE OUT L1 HIFONICS® HIFONICS® 1 3

4 - 8 Ohms

4 HIFONICS - + - + - + - + - + - + - + - + - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

4 - 8 Ohms
