MANUAL DE USUARIO PCD495MP ROADSTAR

Manual deinstrucciones

Manualdeinstruções

- 2 batterie alcaline del tipo LR6 / UM-3 / "AA"

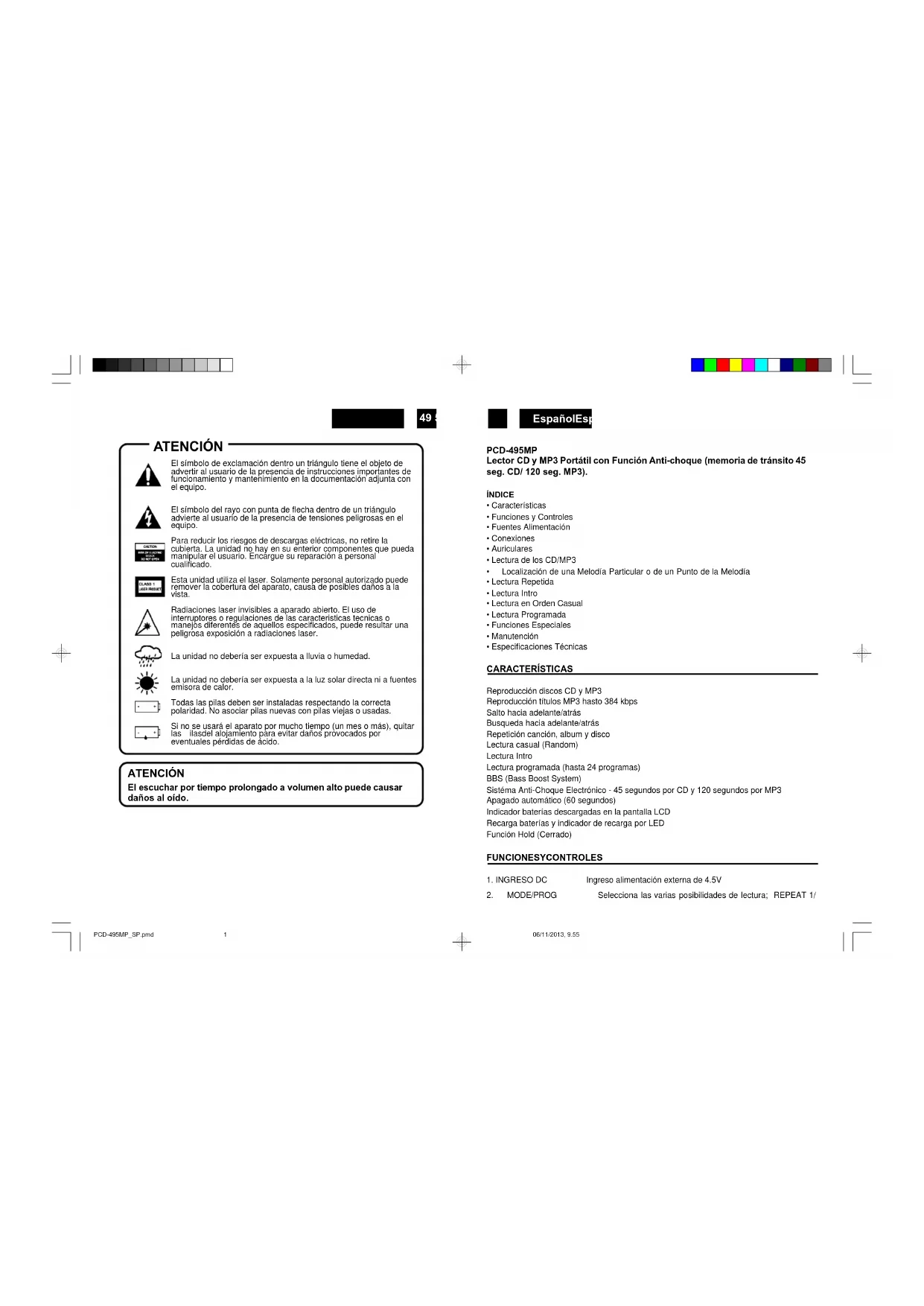

El símbolo de exclamación dentro un triángulo tiene el objeto de advertir al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento en la documentación adjunta con el equipo.

El símbolo del rayo con punta de flecha dentro de un triángulo advierte al usuario de la presencia de tensiones peligrosas en el equipo.

Para reducir los riesgos de descargas eléctricas, no retire la cubierta. La unidad no hay en su enterior componentes que pueda manipular el usuario. Encargue su reparación a personal cualificado.

Esta unidad utiliza el laser. Solamente personal autorizado puede remover la cobertura del aparalo, causa de posibles daños a la vista.

Radiaciones laser invisibles a aparado abierto. El uso de interruptores o regulaciones de las características tecnicas o manejos diferentes de aquellos especificados, puede resultar una peligrosa exposición a radiaciones laser.

La unidad no debería ser expuesta a lluvia o humedad.

La unidad no debería ser expuesta a la luz solar directa ni a fuentes emisora de calor.

Todas las pilas deben ser instaladas respectando la correcta polaridad. No asociar pilas nuevas con pilas viejas o usadas.

Si no se usará el aparato por mucho tiempo (un mes o más), quitar las ilasdel alojamiento para evitar daños provocados por eventuales pérdidas de ácido.

ATENCIÓN

El escuchar por tiempo prolongado a volumen alto puede causar daños al oído.

EspañolEsp

PCD-495MP

Lector CD y MP3 Portátil con Función Anti-choque (memoria de tránsito 45 seg. CD/ 120 seg. MP3).

ÍNDICE

• Características
• Funciones y Controles
• Fuentes Allimentación
• Conexiones
• Auriculares
  • Lectura de los CD/MP3
• Localización de una Melodía Particular o de un Punto de la Melodía
  • Lectura Repetida
• Lectura Intro
  • Lectura en Orden Casual
  • Lectura Programada
• Funciones Especiales
• Manutención
• Especificaciones Técnicas

CARACTERÍSTICAS

Reproducción discos CD y MP3

Reproducción títulos MP3 hasta 384 kbps

Salto hacia adelante/atrás

Busqueda hacia adelante/atrás

Repetición canción, album y disco

Lectura casual (Random)

Lectura Intro

Lectura programada (hasta 24 programas)

BBS (Bass Boost System)

Sistéma Anti-Choque Electrónico - 45 segundos por CD y 120 segundos por MP3

Apagado automático (60 segundos)

Indicador baterías descargadas en la pantalla LCD

Recarga baterias y indicador de recarga por LED

Función Hold (Cerrado)

FUNCIONESYCONTROLES

1. INGRESO DC

Ingreso alimentación externa de 4.5V

1. MODE/PROG

Selecciona las varias posibilidades de lectura; REPEAT 1/

51

	TODOS/DIR., INTRO, RANDOM, Activación modalidad programación
3. DIR-UP/ASP	MP3: seleccionar la función busqueda por Directorio : Protección Anti-Choque encendido/apagado
4. Display	Pantalla LCD
5. Compart. Pilas	Para Instalar las pilas
6. LECTURA/PAUSA	Enciende el aparato, inicia e intermumpe la lectura del CD- ALTO
7. SALTO+/BUSQUEDA	CD Audio: salta o búsqueda veloz de pistas CD hacia avanti MP3: salta o búsqueda veloz de pistas y álbum hacia avanti DERECHA
8. PUERTA CD	Levante para Insertar el disco
9. STOP	Detiene la lectura del CD, desactiva un programa y apaga el aparato y busqueda pistas MP3 -ABAJO
10. SALTO-/BUSQUEDA	CD Audio: salta o búsqueda veloz de pistas CD hacia atrás MP3: salta o busqueda veloz de pistas y álbum hacia atrás IZQUIERDA
11. AURICULARES	Salida para auriculares con control del volumen de 3.5 mm
12. BBS	Activación modalidad extra Bass
13. VOLUMEN	Ajusta el volumen
14. Tecla +	Permite al usuario de activar la limitacion volume
15. Selector OPEN	Abre el compartimento CD
16. Selector RECARGA	Seleccionar ON para iniciar la carga. Las dos pilas deben ser recargables.
17. LED CARGA	El indicador LED rojo se ilumina para indicar que las pilas están en recarga.

FUENTESALIMENTACIÓN

Uso con Baterías Normales

1. Abrir el compartimento batería, colocado en la parte inferior del aparato, haciendo deslizar la tapa e luego levantarla. (No extraer la tapa del compartimento batería).
2. Instalar 2 baterias alcalinas de 1.5V del tipo UM-3/AA, siguiendo las polaridades correctas, como está indicado en el compartimento batería.
3. Volver a cerrar la tapa del compartimento batería.
   Nota: Si el símbolo "LOW BATTERY" aparece en el display, las baterías son débiles y han

EspañolEsp

de ser reemplazado.

UsoconadaptadorCA/CD(incluido)

1. Introducir la clavija CD, del terminal del cable del adaptador CA/CC 4.5V, en la toma ENTRADA CD (1) colocada en la parte posterior del aparato.
2. Conectar el adaptador CA/CD a la toma de corriente CA de 230V \~ 50 Hz.

Notas:

• Si el adaptador CA se conecta cuando se encuentran instaladas las baterias normales, la alimentación será automáticamente suministrada por la corriente CA.
• Usar sólo el adaptador CA/CD suministrado. El uso de otros tipos de adaptadores podrían dañar el aparato.
• Asegurarse de que el voltaje del adaptador corresponda al voltaje de su toma de corriente doméstica antes de conectarlo a la toma de corriente de pared.
• No tocar el adaptador con la manos mojadas.

Uso de Baterías Recargables

1. Conectar el adaptador CA/CD a la toma de corriente de pared si este ha sido conectado al aparato.
2. Abrir el compartimento batería como ha sido mencionado anteriormente.
3. Instalar 2 baterías recargables del tipo recomendado, siguiendo las polaridades correctas, como está indicado en el compartimento bateria.
4. Volver a cerrar el compartimento batería.
5. Colocar el interruptor RECARGA (16) en la posición ON para iniciar la carga. El indicador de RECARGA (17) se enclende.
6. Después de 15 Horas de carga, colocar el Interruptor RECARGA en la posición OFF

Atención:

• NO mezclar baterias recargables (Niquel - Cadmio) y baterias normales (Carbón - Zinc).
- NO cargar continuamente por 24 horas o más, de otra manera se podría deteriorar el rendimiento de las baterias recargables.
- NO cargar baterías normales (no recargables). Pueden explosionar!

Notas:

- Si las baterías recargables se cargaran por la primera vez, emplearán aproximadamente 15 horas para que se carguen completamente. Asegurarse de colocar el interruptor de RECARGA en la posición OFF y desconectar la clavija del adaptador CA/CD de la toma de corriente de pared.

- Si el tiempo de funcionamiento de las baterías recargables disminuye drásticamente

aunque hayan sido cargadas correctamente, comprar baterias recargables nuevas.

AURICULARES

Conectar los auriculares estéreo (incluidos) a la toma Auriculares(11).

LECTURADELOSCD/MP3

1. Conectar los auriculares (incluidos) o los audífonos opcionales a la toma Auriculares.
2. Pulsar el botón de Abiertura Puerta CD (15) para abrir el compartimento CD.
3. Introducir un disco con la etiqueta dirigida hacia arriba.
4. Volver a cerrar el compartimento CD hasta escuchar clic.
5. Ajustar el Control VOLUMEN (13) al mínimo.
6. Pulsar el botón LECTURA/PAUSA (6), el aparato se activará automáticamenteel número de pistas en el display:

ENCASODEAUDIOCD

El número total de las melodías y el tiempo total de lectura aparecerán sobre la pantalla. Durante lalectura, el número de la melodia yel tiempotranscurrido apareceránsobrela pantalla.

ENCASODE CDMP3

El número total de Album y el número total de las melodías aparecerán sobre la pantalla. Durante la lectura, el número de Album, de la melodía y el tiempo transcurrido aparecerán sobre la pantalla.

CD + MP3

1. Ajustar el Control VOLUMEN (13), a su nivel de audición deseado.
2. Para detener temporalmente la lectura, pulsar el botón LECTURA/PAUSA (6) una vez. El tiempo de lectura transcurrido y el número de la melodía parpadearán sobre la pantalla. Pulsar el botón LECTURA/PAUSA (6) nuevamente para reanudar la lectura.
3. Para detener la lectura, pulsar el botón PARADA (9) una vez.
4. Para desactivar el aparato, pulsar el botón PARADA (9) dos veces.

Nota:

• Cuando el compartimento CD se abre accidentalmente durante la lectura, "Open" aparecerá sobre la pantalla.
• Esperar que el disco se detenga completamente antes de pulsar el botón OPEN (15).
• Este aparato puede leer discos singulares de 3" (8cms) sin un adaptador.

54

EspañolEsp

Información sobre la reproducción (lectura)

• Si un CD grabable (Rewritable/Recordable) no ha sido grabado correctamente, verrà aparecerá "Disc".
  Para los audio CD, use lafunción FINALIZAR en elmasterizador para completar lagrabación.
• La lectura se interrumpe si se abre el compartimento CD.
• Si no hay por 10 segundos, el aparato pone el display en cero y si no hay otra actividad por otros 60 segundos, el aparato se apaga automáticamente para ahorrar la carga de las pilas. Todos los planteamientos como programación o modalidad de lectura se perderán.

LOCALIZACIÓN DE UNA MELODÍA PARTICULARO DE UN PUNTO DE LA MELODÍA

ENCD/MP3

1. Pulsar el botón SALTO (◀) (10) una vez para regresar al inicio de la melodia corriente.
2. Pulsar el botón repetidamente para regresar a las melodías precedentes.
3. Pulsar el botón SALTO (▶) (7) repetidamente para ir a la melodias sucesivas.
4. Mantener pulsado el botón SALTO (▶) (7) o el botón SALTO (◀) (10) para localizar hacia adelante o hacia atrás, a alta velocidad, un punto particular de la melodía.

Nota: Durante el proceso de búsqueda se escuchará el audio a un nivel bajo para ayudar a localizar el punto correcto de la melodía.

Búsqueda y selección de album/canción MP3

Siguiente estan mostradas las diferentes funciones posibles con discos CD y MP3.

• Single file es visualizado si el CD MP3 un album unico.

- With albums significa que el CD MP3 tiene más de un álbum (directory), y es mostrado por directorio y un número en el display, como AL 09, AL10, etc.

Función	CD audio	MP3	MP3 (con album multiplos)
Selección pista	[	[	[
Búsqueda canción	[	[	[
Selección pista rápida	[	[	[
Selección album rápida			[

55

LECTURAREPETIDA

ENCD

1. Pulsar el botón LECTURA/PAUSA (6).
2. Para repetir la misma melodía, pulsar el botón MODE (2) una vez. El indicador "REP 1" aparecerá sobre la pantalla. Inicia la lectura repetida fino a el pulsar del botón STOP (9). Para borrar la función lectura repetida, pulsar MODE (2) 4 veces. El indicador "REP 1" desaparece de la pantalla.
3. Para repetir todo el CD, pulsar el botón MODE (2) dos veces. El indicador "REP A" aparecerá sobre la pantalla. Inicia la lectura repetida fino a el pulsar del botón STOP (9).
4. Para borrarla modalidad de repetición, pulsar MODE (2) 3 veces más. El indicador "REP A" desaparece de la pantalla.

ENMP3

1. Pulsar el botón LECTURA/PAUSA (6).
2. Para repetir la misma melodia, pulsar el botón PROG/MODE (2) una vez. El indicador "REP 1" aparecerá sobre la pantalla. Inicia la lectura repetida fino a el pulsar del botón STOP (9). Para borrar la función lectura repetida, pulsar PROG/MODE (2) 5 veces. El indicador "REP 1" desaparece de la pantalla.
3. Para repetir todo el Album, pulsar el botón PROG/MODE (2) dos veces. El indicador "REP ALL" aparecerá sobre la pantalla. Inicia la lectura repetida fino a el pulsar del botón STOP (9). Para borrar la modalidad de repetición de Album, pulsar PROG/MODE (2) 4 veces. El indicador "REP ALL" desaparece de la pantalla.
4. Para repetir todo el CD-MP3, pulsar el botón MODE (2) tres veces. El indicador "REP DIR" aparecerá sobre la pantalla. Inicia la lectura repetida de todas las pistas detodo el CD fino a el pulsar del botón STOP (9). Para borrar la modalidad de repetición de todo el CD-MP3, pulsar PROG/MODE (2) tres vecez. El indicador "REP DIR" desaparece de la pantalla.

LECTURAINTRO

ENCD

1. Pulsar el botón LECTURA/PAUSA (6).
2. Pulsar el botón PROG/MODE (2) tres veces para entrar en la modalidad Intro. "INT"

EspañolEsp

aparece sobre la pantalla.

1. Serán leídos los primeros 10 segundos de cada melodía del CD.
2. Pulsar el botón PROG/MODE (2) 2 veces más para borrar la función INTRO y volver a la reproducción normal.
3. El aparato se apaga automaticamente 60 segundos después que todas las melodías están reproducidos.

ENMP3

1. Pulsar el botón LECTURA/PAUSA (6).
2. Pulsar el botón PROG/MODE(2) 4veces para entrar en la modalidad Intro. "INT" aparece sobre la pantalla
3. Serán leídos los primeros 10 segundos de cada melodía de cada Album.
4. Pulsar el botón PROG/MODE (2) 2 veces más para borrar la función INTRO y volver a la reproducción normal.
5. El aparato se apaga automaticamente 60 segundos después que todas las melodías están reproducidos.

LECTURAENORDENCASUAL(RANDOM)

ENCD

1. Pulsar el botón PROG/MODE (2) 4 veces para entrar en la modalidad de Lectura en Orden Casual (Random). "RND" aparecerá sobre la pantalla.
2. Pulsar el botón LECTURA/PAUSA (14) para activar la lectura en Orden Casual.
3. Pulsar el botón SALTO (▶) (7) para ir a la melodías sucesiva en orden casual.
4. Pulsar el botón PROG/MODE (2) una vez más para regresar a la modalidad de Lectura Normal.

ENMP3

1. Pulsarelbotón PROG/MODE(2)5 vecespara entrarenla modalidadde LecturaenOrden Casual (Random). "RND" aparecerá sobre la pantalla.
2. Pulsar el botón LECTURA/PAUSA (6) para activar la lectura en Orden Casual de todos los títulos de todos los album.
3. Pulsar el botón SALTO (▶) (7) para ir a la melodías sucesiva en orden casual.

LECTURAPROGRAMADA

ENCD

1. Pulsar el botón LECTURA/PAUSA (6), esperar 5 segundos y pulsar STOP (9).

57

1. PulsarelbotónPROG/MODE(2)unavez.Elnumerodelapista y"PGM"apareceran sobre la pantalla para indicar la primera selección.

PGM

ASP 00 01

NÚMERODEMELODÍA NÚMERODEPROGRAMA

1. Pulsarlos botones SALTO (▶) (7) o el botón SALTO (▶) (10) para seleccionar la melodia deseada por programar.
2. Pulsar el botón PROG/MODE (2) para introducir la melodía en la memoria.
3. Repetir los pasos 3 y 4 para programar hasta un máximo de 64 melodías.
4. Pulsar el botón LECTURA/PAUSA (6) una vez para iniciar la lectura programada.
5. Para borrar la lectura programada, pulsar el botón STOP (9) dos veces.

Nota: Durante la lectura programada, si desea repetir toda la lectura programada, pulsar el botón PROG/MODE (2) repetidamente hasta cuando el indicador "REP A" aparezca sobre la pantalla.

ENMP3

1. Pulsar el botón LECTURA/PAUSA (6), esperar 8 segundos y pulsar STOP (9).
2. Pulsar el botón PROG/MODE (2) una vez. En la pantalla aparece:

P

00 000 P-01

NÚMERO DE ALBUM NÚMERO DE MELODÍA NÚMERO DE PROGRAMA

y el número de Album relampagea.

1. Pulsarlos botones SALTO (▶) (7) o el botón SALTO (◀) (10) para seleccionar el Album deseado por programar.
2. Pulsar el botón PROG/EQ (8) para introducir el Album en la memoria. El número de Album para el relampagear y inicia a relampeagar el número de melodia.
3. Pulsar los bolones SALTO (▶) (7) o el bolón SALTO (◀) (10) para seleccionar la melodía deseada por programar.
4. Pulsar el botón PROG/MODE (2) para introducir la melodía en la memoria. El número de melodia para el relampagear.
5. Repetir los pasos 3 - 6 para programar hasta un máximo de 24 melodías.
6. Pulsar el botón FILE/SEARCH-ENTER (7) para terminar la programación.
7. Pulsar el botón LECTURA/PAUSA (6) una vez para iniciar la lectura programada.
8. Para borrar la lectura programada, pulsar el botón STOP (9) dos veces.

FUNCIONESESPECIALES

apagar la limitación de volumen

Para proteger sus oídos, luego encendió la unidad sólo está disponible a nivel de volumen limitado. Puede cambiar desactivar esta limitación mantener pulsado el botón+. La pantalla parpadean "HIGH".

Para desactivar esta función, pulse el botón "-".

NOTA: La restricción Voléume es reactivar cada vez que la unidad se apaga o se camble el disco.

Bass Boostcualizador electrónico

Presionar el botón BBS (12) para activar el mega bassos.

Desactivación Automatica

Cuando el aparato se detiene (modalidad stand-by) por aproximadamente 60 segundos, la función de desactivación automática se activará y el aparato se apagará automáticamente.

Función Anti-CHOQUE

• Durante el uso, el lector está sujeto con mucha probabilidad a sacudidas o vibraciones (por ejemplo mientras se camina o en un automóvil en movimiento). La función ANTI-CHOQUE permite una reproducción sin interrupción.
• Cuando se pulsa la tecla LECTURA/PAUSA (6), la función ASP está activada automaticamente y en la pantalla se muestra "ASP".
• El sonido se interrumprá por aproximadamente 1 segundo si el lector está sujeto a sacudida para más de 45 segundos en CD o 120 segundos en MP3, y el sonido se reanudará cuando el lector se estabilizará después de la sacudida.
• Para desactivar la función ANTI-CHOQUE, pulsar la tecla ESP (3) una vez.

Notas:

• Cuando se utiliza la función Anti - CHOQUE, el disco girará más rápido que en la lectura normal y la memoria será activada. Usar la función Anti - CHOQUE sólo cuando será necesario para preservar la vida de las baterías.
• La función Anti - CHOQUE no corregirá los errores causados por el uso de discos defectuosos, rayados o sucios.

¡IMPORTANTE! Durante la lectura de CD MP3, la función del ANTI-CHOQUE es siempre operativa y esta función no puede ser disactivada.

Funcióndereanudación

Finalizar la reproducción pulsando: dos veces ▶.

Cuando se reanuda la reproducción, la última canción re-inicio de la posición en la que se ha terminado.

Para iniciar la reproducción en la primera pista, pulse: ▶ vez y empezar a reproducir.

MANUTENCIÓN

Limpieza del aparato

Limpiarlasuperficieexternadelaparatoconunpañosuavehumedecidoconaguayjabóndelicado.

Manejo de los CD

Su lector CD ha sido específicamente diseñado para la reproducción de compact discs que llevan el sello CD. Otros tipos de discos no tendrán que ser introducidos en el lector.

Colocar siempre el CD en el compartimento con la etiqueta dirigida hacia arriba.

Aunque los compact discs no pueden desgastarse durante la lectura, daños causados a la superficie del disco y debidos a un manejo inadecuado, podrían causar irregularidades durante la lectura.

Para preservar sus compact discs, recomendamos manejarlos con cuidado.

Aunque las partículas minúsculas de poivo o las huellas digitales no afectan la lectura, recomendamos mantener la superficie del lado grabado de sus discos limpia, limpiando el disco con un paño suave sin pelos, limpio y seco efectuando movimientos en línea recta desde el centro hacia los bordes.

No utilizar nunca para la limpieza de los discos, rocladores para discos, rocladores antiestáticos, ni líquidos ni productos químicos para la limpieza de la superficie del disco.

En efecto podrían dañar irreparablemente la superficie plástica del disco.

Eliminación correcta de este producto - (material electrico y electrónico de descarte)

La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica que al finalizar su vida útil no deberá eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humane que representa la eliminación incontrollada de residuos, separe este producto de otros tipos de residuos y recicleto correctamente para promover la reutilización sostenible de recursos materiales.

Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto, o con las autoridades locales pertinentes, para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.

Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este produco no debe eliminarse mezclado con otros residuos comerciales.

ESPECIFICACIONESTÉCNICAS

Audio

Conversión D/A 1-bit. Ocho tiempos de sobremuestra

Respuesta en Frecuencia 20-20,000 Hz

Anti Choque Memoria de Tránsito de 40 segundos en CD/120 segundos en MP3

Distorsión y Vibración Debajo de los límites mensurables

N° de canales 2 canales (estéreo)

Nivel Salida Salida Línea: 0.6V rms (47 KOhm)

Auriculares: 20 mW (32 Ohm)

MP3

ValoreMPEG (Ratio) 32-384Kbps Frecuencia de muestreo 8/48KHz Reproducción MP3 formato compatible ISO9660 Controle la documentación del masterizador CD para comprobar que corresponda a estas especificaciones.

General

Alimentación - 2 baterías alcalinas del tipo UM-3 / "AA" - Toma Entrada CD de 4.5 V que acepte un adaptador de potencia CA (centro positivo) Consumo 0.8W (CD3V) BAJO CONDICIONES NORMALES Dimensiones Aproximadamente 13mm Diametro X 24 mm Peso 210 g.

Nota: Especificaciones y diseño sujetos a posibles modificaciones sin previo aviso.

ATENÇÕES

Pular trechos para trás/para a frente

Procura de trechos para trás/para a frente

Sistema contra choque electrónico - 45 segundos para CD e 120 segundos para MP3

(Residuo de Equipamentas Eléctricos e Electrónicos)

45 segundos de CD/120 segundos

Verifique a documentação do masterizador de CD para conferir se corresponde a estas

especificações.

Geral

Alimentação

alcalinas

-2 x LR6 / UM-3 / "AA" baterias
