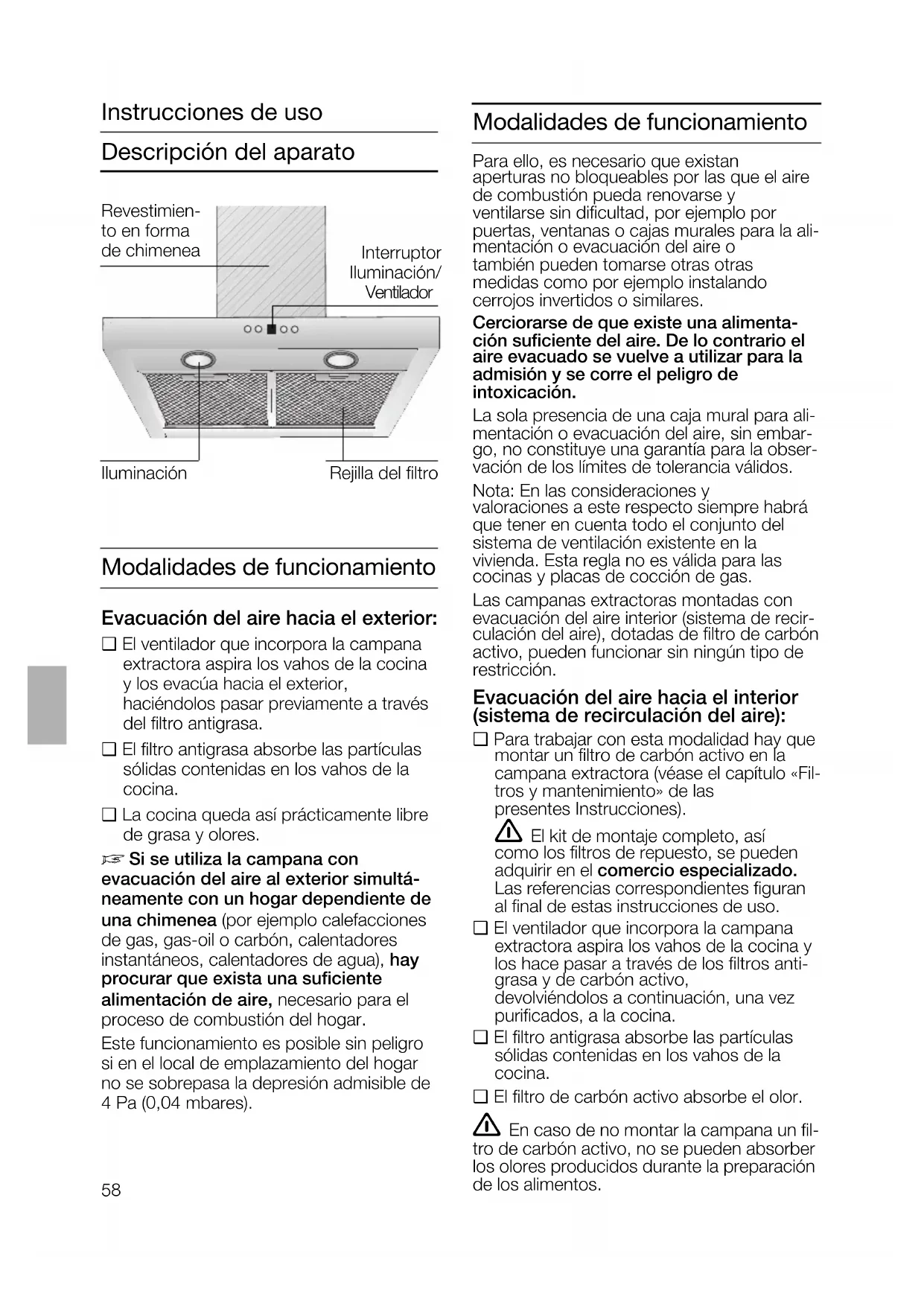

MANUAL DE USUARIO LC48950 SIEMENS
Instrucciones de uso
max. 20 Watt, Sockel G4).
de la hotte aspirante.

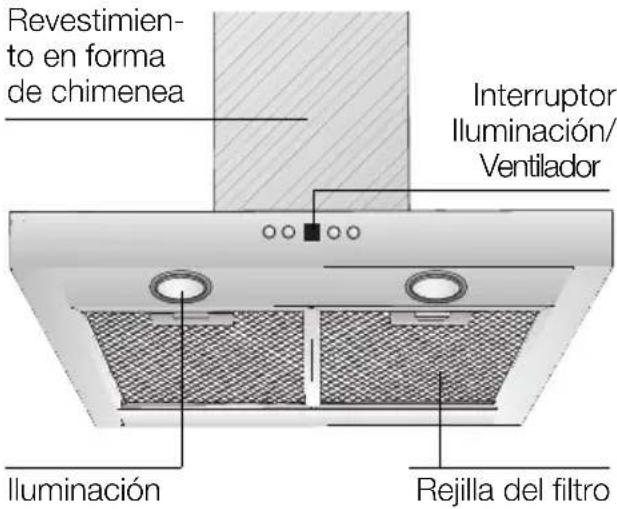

Descripción del aparato
Modalidades de funcionamiento

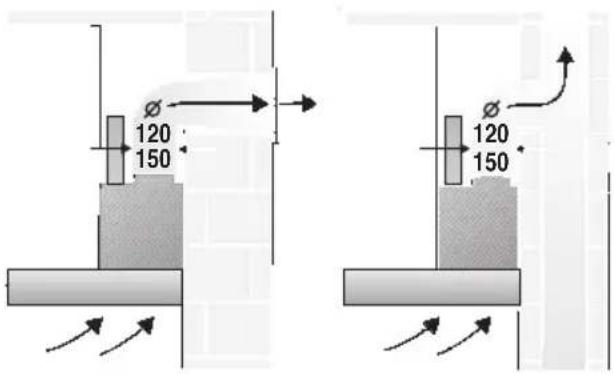

Evacuación del aire hacia el exterior:
❑ El ventilador que incorpora la campana
extractora aspira los vahos de la cocina
y los evacúa hacia el exterior,
haciéndolos pasar previamente a través
del filtro antigrasa.
❑ El filtro antigrasa absorbe las partículas
sólidas contenidas en los vahos de la
❑ La cocina queda así prácticamente libre
D Si se utiliza la campana con
evacuación del aire al exterior simultá-
neamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones
de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay
procurar que exista una suficiente
alimentación de aire, necesario para el
proceso de combustión del hogar.
Este funcionamiento es posible sin peligro
si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
Instrucciones de uso
Modalidades de funcionamiento
Para ello, es necesario que existan
aperturas no bloqueables por las que el aire
de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la ali-
mentación o evacuación del aire o
también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.
Cerciorarse de que existe una alimenta-
ción suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de
La sola presencia de una caja mural para ali-
mentación o evacuación del aire, sin embar-
go, no constituye una garantía para la obser-
vación de los límites de tolerancia válidos.
Nota: En las consideraciones y
valoraciones a este respecto siempre habrá
que tener en cuenta todo el conjunto del
sistema de ventilación existente en la
vivienda. Esta regla no es válida para las
cocinas y placas de cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de recir-
culación del aire), dotadas de filtro de carbón
activo, pueden funcionar sin ningún tipo de

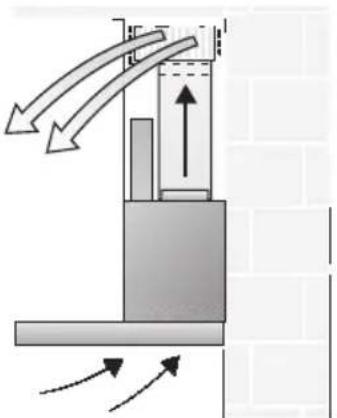

Evacuación del aire hacia el interior
(sistema de recirculación del aire):
❑ Para trabajar con esta modalidad hay que
montar un filtro de carbón activo en la
campana extractora (véase el capítulo «Fil-
tros y mantenimiento» de las
presentes Instrucciones).
El kit de montaje completo, así
como los filtros de repuesto, se pueden
adquirir en el comercio especializado.
Las referencias correspondientes figuran
al final de estas instrucciones de uso.
❑ El ventilador que incorpora la campana
extractora aspira los vahos de la cocina y
los hace pasar a través de los filtros anti-
grasa y de carbón activo,
devolviéndolos a continuación, una vez
purificados, a la cocina.
❑ El filtro antigrasa absorbe las partículas
sólidas contenidas en los vahos de la
❑ El filtro de carbón activo absorbe el olor.
En caso de no montar la campana un fil-
tro de carbón activo, no se pueden absorber
los olores producidos durante la preparación
Antes de la primera utilización
Antes de la puesta en marcha inicial
del aparato: ❑ Las presentes instrucciones de servicioson válidas para diferentes modelos deaparato; por ello puede ser posible quese describan detalles y características deequipamiento que no concuerden íntegramente con las de su aparato concreto.❑ Esta campana extractora cumple las normas y disposiciones específicas enmateria de seguridad.Las reparaciones que fuera necesarioefectuar en el aparato sólo podrán serejecutadas por técnicos especializadosdel ramo.Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar asituaciones de serio peligro para elusuario. Las grasas y aceites calentados excesivamente pueden inflamarse rápidamente. Por ello los alimentos o platosque requieran grasa o aceite caliente, comopor ejemplo patatas fritas, etc., sólodeberán prepararse bajo vigilancia. No preparar alimentos o platos flameados directamente debajo de la campana extractora.La grasa acumulada en el filtro antigrasapodría incendiarse por las llamas que !suben!
Las llamas de los quemadores de gas de las zonas de cocción deberán encon-trarse siempre cubiertas con un recipiente. El montaje de la campana extractora por encima de hogares para combustiblessólidos (carbón, leña, etc.) sólo está permitido si ésta cumple una serie de condiciones restrictivas (véanse al respectolas instrucciones de montaje de la campanaextractora).Placas de cocción de gas / Cocinas de gas No trabajar simultáneamente con todas las zonas de cocción (quemadores) duranteun tiempo prolongado (como máximo 15 minutos) ajustadas a su máxima potencia, de lo contrario existe peligro dequemadura en caso de tocar la campana ode ocasionar daños en la misma. En casode instalar y trabajar la campana por encima de una placa de cocción de gas,hay que ajustar ésta a su máxima potenciaen caso de trabajar simultáneamente contres o más zonas de cocción (quemadores).❑ Antes de emplear el aparato nuevodeberá leer detenidamente las instrucciones de servicio de la cocinaeléctrica. En ella se facilitan informaciones y consejos importantes para su seguridadpersonal, así como para el correctomanejo y cuidado de la cocina.❑ Guarde las instrucciones de servicio y demontaje para un posible propietarioposterior. Si el aparato presentara daños o desperfectos, no deberá ser utilizado. La conexión y puesta en marcha del aparato sólo podrán ser efectuadas por untécnico especialista del ramo. En caso de producirse daños en el cable de conexión del aparato, éste sólopodrá ser sustituido por el fabricante, untécnico especializado del Servicio deAsistencia Técnica Oficial o un técnicoespecializado del ramo, a fin de evitar situaciones de peligro. Elimine los envases y el material de embalaje de acuerdo a las normas correspondientes para la protección delmedio ambiente (véanse al respecto lasinstrucciones de montaje de la campanaextractora). La presente campana extractora sólo es adecuada para uso doméstico. Utilizar la campana extractora sólo con las lámparas de iluminación montadas. Sustituir inmediatamente las lámparas defectuosas a fin de evitar la sobrecarga delas lámparas restantes. No usar nunca la campana extractora sin incorporar el filtro antigrasa.60
La manera más eficaz de absorber los
vahos producidos en la cocina durante la
preparación de los alimentos es:
❑ Conectando la campana extractora
al comenzar a trabajar.
❑ Desconectando la campana extractora
al cabo de unos minutos después de
haber concluido los trabajos.

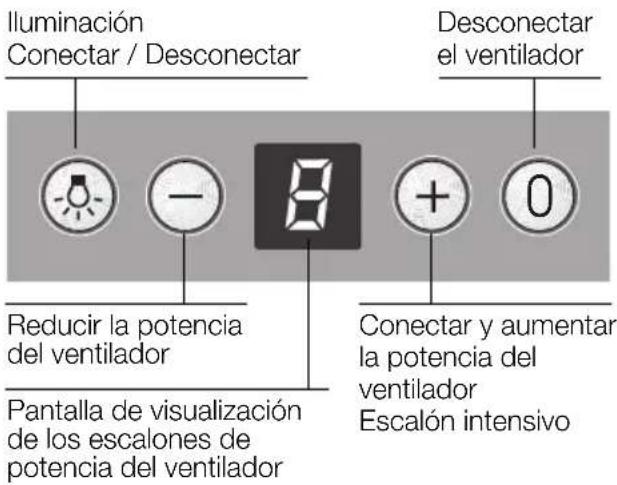

Manejo de la campana extractora
Conectar el ventilador:
❑ Pulsar la tecla +.
Conectar el ventilador:
❑ Pulsar la tecla +.
El ventilador pasa a funcionar con un
escalón de potencia superior.
❑ Pulsar la tecla –.
El ventilador pasa a funcionar con un
escalón de potencia inferior.
Ajustar el escalón de potencia del
❑ Pulsar la tecla 0.
❑ Pulsar la tecla de reducción – repetidas
veces, hasta que el ventilador se
desconecte. Desconectarel ventiladorIluminaciónConectar / Desconectar
Reducir la potenciadel ventiladorConectar y aumentarla potencia del ventiladorEscalón intensivoPantalla de visualizaciónde los escalones de potencia del ventilador Escalón intensivo:
Seleccionando el escalón de
funcionamiento intensivo, el ventilador
desarrolla su máxima potencia. Este
escalón se suele usar sólo durante cortos
❑ Pulsar la tecla + repetidas veces, hasta
que en la pantalla de visualización se
❑ En caso de no desconectar
manual-mente el escalón intensivo, el
ventilador conmuta al cabo de
10 minutos automáticamente al escalón
La iluminación se puede conectar en
cualquier momento, con independencia
de que el ventilador funcione o no.61
Filtros y mantenimiento
Para retener las partículas de grasa
contenidas en el vaho de la cocina se
montan filtros metálicos.
Las esterillas de filtro son de metal
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad, influyen-
do negativamente en el funcionamiento de
La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una
acumulación de calor al freír o asar
Limpieza del filtro antigrasa metálico:
❑ En caso de un servicio normal (de 1 a 2
horas diarias) debe cambiarse el filtro
metálico de grasa después de 8 a 10
❑ Los filtros antigrasa metálicos se pueden
limpiar en un lavavajillas. Ello puede dar
lugar a una ligera decoloración de los
No mezclar con la vajilla normal los filtros
antigrasa metálicos muy saturados de
❑ En caso de limpiar los filtros metálicos a
mano, colocar la caja del filtro durante
varias horas en una solución detergente
(para vajilla) muy caliente, para
reblandecer la grasa adherida.
Limpiarlos a continuación con un cepillo,
enjuagarlos bien y dejarlos escurrir.
Averías y perturbaciones
En caso de consultas o averías de la
campana extractora, no dude en llamar al
Servicio de Asistencia Técnica.
(Véase al respecto la lista con las
delegaciones y distribuidores oficiales).
Para cualquier consulta deberán indicarse
los números de producto y de fabricación:
N° E FD Anote las números correspondientes a su
aparato en los espacios correspondientes.
Los números figuran en la placa de
características, a la que se accede tras
desmontar la rejilla del filtro dentro de la
campana extractora.62
Filtros y mantenimiento
3. Montar los filtros antigrasa.
Sustituir el filtro de carbón activo:
❑ Bajo unas condiciones de funciona-
miento normal (1 ó 2 horas diarias), los
filtros de carbón activo tienen que
sustituirse una vez al año.
❑ El filtro de carbón activo puede adquirir-
se en el COMERCIO ESPECIALIZADO
(véanse los accesorios opcionales).
❑ Utilizar sólo filtros originales del
De este modo se cumplen las normas y
disposiciones de seguridad vigentes,
asegurando un funcionamiento óptimo.
Evacuación del filtro de carbón activo
❑ Los filtros de carbón activo no
incorporan ningún tipo de material o
substancia tóxica o nociva. Por esta
razón pueden evacuarse conjuntamente
con los desechos domésticos (cubo de
3. Encajar la lengüeta.

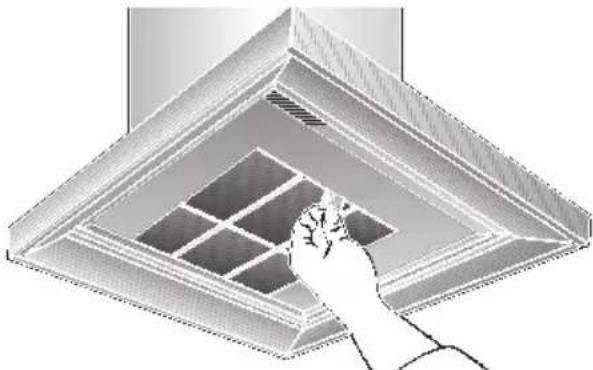

Desmontar el filtro de carbón activo:
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
1. Desmontar los filtros antigrasa.
2. Presionar la lengüeta y retirar el filtro de
carbón activo hacia abajo.

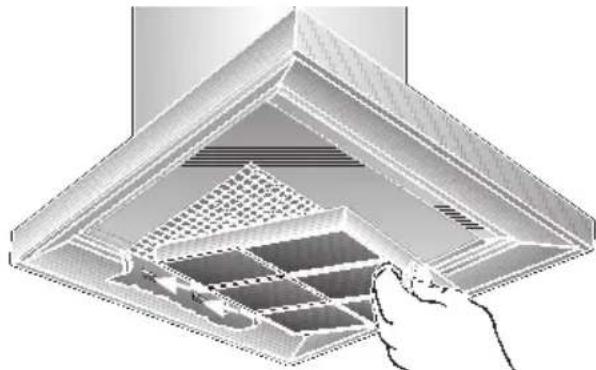

Montar el filtro de carbón activo.

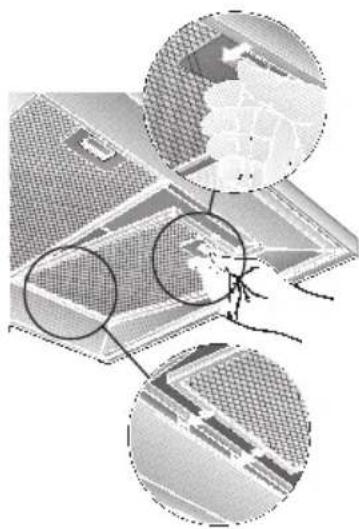

Desmontar y montar los filtros antigrasa
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
1. Presionar el enclavamiento de los filtros
antigrasa en dirección a la flecha. Abatir
los filtros antigrasa hacia abajo.
2. Limpiar los filtros.
3. Montar los filtros limpios en su sitio.
Filtro de carbón activo:
Para retener los olores durante el
funcionamiento de la campana
extractora con evacuación del aire al
interior (recirculación del aire).
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad,
influyendo negativamente en el
funcionamiento de la campana.
La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una acumu-
lación de calor al freír o asar alimentos.
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
Desmontar los filtros antigrasa (véase a
este respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos».63
4. Colocar el cristal protector en su
emplazamiento y encajarlo.
5. Restablecer la alimentación de corriente
introduciendo el cable de conexión en la
toma de corriente o a través del fusible.
Advertencia: En caso de no funcionar la
iluminación de la campana, verificar si se
han montado las lámparas correctas.
Sustituir las lámparas
1. Desconectar la campana extractora de
la red eléctrica,.extrayendo el cable de
conexión de la toma de corriente o a
Las lámparas halógenas alcanzan
durante su funcionamiento unas elevadas
temperaturas. Por ello existe peligro de
quemaduras incluso algún tiempo después
de haberlas desconectado.
2. Extraer el cristal protector del emplaza-
miento con ayuda de un destornillador o
cualquier objeto semejante.
3. Sustituir la lámpara halógena por una
lámpara halógena corriente, 12 V, máx.
Atención: Portalámparas con
acoplamiento de clavijas. Para retirar la
lámpara, sujetarla con un paño limpio.
Desconectar la campana extractora de la
red eléctrica extrayendo el cable de
conexión de la toma de corriente o a
❑ Al limpiar los filtros antigrasa, limpiar la
grasa acumulada en los puntos
accesibles del cuerpo de la campana
extractora. De este modo se previene el
peligro de que se inflamen los restos de
grasa antiguos y la campana conserva
óptimo funcionamiento.
❑ Utilizar una solución de agua y agente
lavavajillas de uso corriente caliente para
limpiar la campana extractora.
❑ En caso de suciedad más resistente y
fuertemente acumulada, utilizar un agente
limpiacristales suave.
❑ No rascar la suciedad reseca acumulada.
Reblandézcala primero aplicando sobre la
misma un paño húmedo.
No utilizar agentes o esponjas abrasivos.
❑ Atención: No limpiar las superficies y
elementos de plástico con alcohol de
quemar, dado que podrían producirse
zonas o puntos de color mate.
Procurar una buena ventilación de
la cocina. ¡No trabajar con llamas abiertas!
Limpiar el mando desplazable del
ventilador sólo con un paño suave y húmedo
(usar una solución de agua y agente
lavavajillas suave).
¡No usar limpiadores de acero para limpiar el
Superficies de acero inoxidable:
❑ Usar un limpiador para acero inoxidable
❑ Limpiar el metal sólo en dirección al pulido.
¡No limpiar las superficies de acero
inoxidable con esponjas abrasivas!
¡No emplear detergentes que contengan
arena, sosa, ácidos o cloruro!
Superficies de aluminio y plástico:
❑ Utilizar sólo paños suaves para limpieza de
ventanas, libres de pelusas o paños de
❑ No utilizar paños secos.
❑ Utilizar un agente limpiacristales suave.
❑ No utilizar agentes limpiadores agresivos
que contengan ácidos o álcalis.
❑ No utilizar agentes frotadores.64
Instrucciones de montaje: – Advertencias importantes
La campana sólo se podrá montar por
encima de hogares para combustibles
sólidos con peligro de incendio (por
ejemplo proyección de chispas) si el hogar
está provisto de una protección cerrada
no desmontable y se cumplen las normas
y disposiciones nacionales vigentes. Esta
restricción no es válida para cocinas y
Cuanto menor sea la distancia entre la
campana extractora y los quemadores,
mayor posibilidad existe de que se formen
gotas de agua en la parte inferior de la
campana extractora debidas a la
condensación del vapor de agua.
Advertencias adicionales relativas a las
Al proceder al montaje de los quema-
dores de una placa de cocción o cocina de
gas deberán observarse estrictamente las
normas y disposiciones legales vigentes en
cada pa’s (en Alemania, por ejemplo, son
las Normas Técnicas para Instalación de
Equipos de Gas TRGI).
Respetar las normas y disposiciones.
así como las instrucciones y consejos de
montaje facilitadas por los fabricantes de
las cocinas y aparatos de gas.
Esta campana extractora sólo deberá
montarse con un lateral junto a un armario
o pared alta. Distancia mínima a observar:

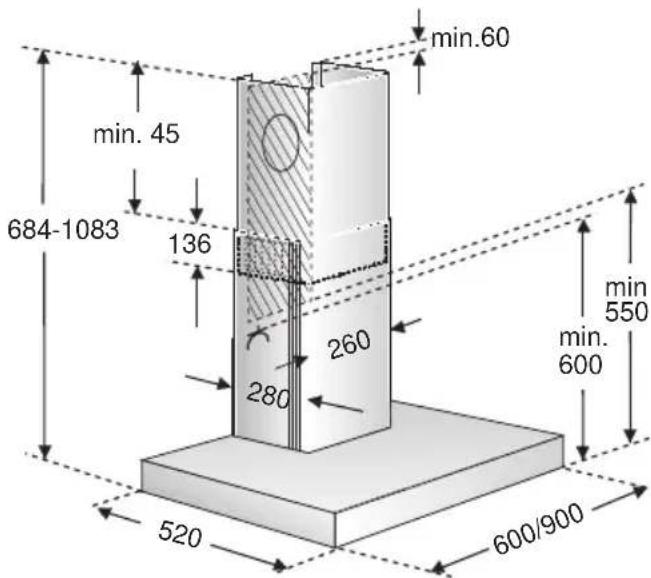

La distancia mínima entre el borde
inferior de la campana extractora y el
borde superior de la parrilla para colocar
recipientes de las zonas de cocción
(quemadores) de una placa de cocción o
cocina de gas: 650 mm, (Fig. 1).
Los aparatos eléctricos usados
incorporan materiales valiosos que se
pueden recuperar. Por ello deberán
entregarse a dicho efecto en un centro
oficial de recogida o recuperación de
materiales reciclables (por ejemplo Servicio o
centro municipal de desguace o
instituciones semejantes).
Su Ayuntamiento o Administración local le
facilitarán gustosamente las señas del
Centro de recuperación de materiales más
Antes de deshacerse de su aparato usado
deberá inutilizarlo.
Su nuevo aparato está protegido
durante el transporte hasta su hogar por
un embalaje protector. Todos los materiales
de embalaje utilizados son respetuosos
con el medio ambiente y pueden ser
reciclados o reutilizados. Contribuya
activamente a la protección del medio
ambiente insistiendo en unos métodos de
eliminación y recuperación de los
materiales de embalaje respetuosos con el
Su Distribuidor o Administración local le
informará gustosamente sobre las vías y
posibilidades más eficaces y actuales para
la eliminación respetuosa con el medio
ambiente de estos materiales.
La presente campana extractora es
apropiada para trabajar con evacuación del
aire al exterior o al interior (sistema de
recirculación del aire).
Montar la campana extractora siempre
por encima del centro de las zonas de
cocción o los quemadores (según el tipo
de cocina que se utilice).

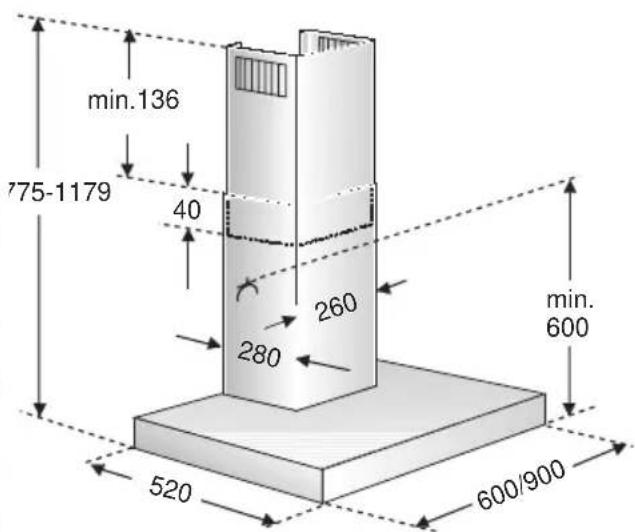

La distancia mínima a observar entre
las zonas de cocción (de una placa o
cocina eléctrica) y el borde inferior de la
campana es de 550 mm (Fig. 1).65
Funcionamiento con evacuación del
El aire de evacuación pasa a través de un
túnel de ventilación hacia arriba o
directamente hacia el exterior, a través de
la correspondiente pared.
D El aire de evacuación no debe pasar a
ninguna chimenea de humos o gases de
escape en servicio, ni tampoco a túneles
de ventilación de locales con hogares.
Antes de proceder a los trabajos de
evacuación del aire al exterior, deberá
observar las disposicones legales de su
localiad (por ejemplo el reglamento local
para el permiso de edificación).
En caso de hacer pasar el aire de
evacuación de la campana a una chimenea
de humos o gases de escape fuera de
servicio, deberá consultarse con el
deshollinador del distrito competente,
observando asimismo las normas y
disposiciones nacionales vigentes.
D Si se utiliza la campana con
evacuación del aire al exterior simultá-
neamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones
de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay
procurar que exista una suficiente
alimentación de aire, necesario para el
proceso de combustión del hogar.
Este funcionamiento es posible sin peligro
si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
Para ello, es necesario que existan
aperturas no bloqueables por las que el
aire de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la
alimentación o evacuación del aire o
también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.
Cerciorarse de que existe una alimenta-
ción suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de intoxi-
La sola presencia de una caja mural para
alimentación o evacuación del aire, sin
embargo, no constituye una garantía para
la observación de los límites de tolerancia
Nota: En las consideraciones y
valoraciones a este respecto siempre
habrá que tener en cuenta todo el conjunto
del sistema de ventilación existente en la
vivienda. Esta regla no es válida para las
cocinas y placas de cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire), dotadas de filtro de
carbón activo, pueden funcionar sin ningún
tipo de restricción.
Conexión de los tubos de
Tubo con diámetro de 150 mm:
Fijar directamente el tubo de evacuación
el aire en el racor de empalme.
En caso de tubos de evacuación
con 120 mm de diámetro:
❑ Fijar directamente el tubo reductor en el
racor de empalme de la evacuación del
Condiciones necesarias para lograr la
óptima potencia y rendimiento de la cam-
Tubo de evacuación corto y liso.
Menor número de codos posible.
Usar en lo posible tubos de gran diámetro,
así como codos de gran tamaño.
Se aconseja emplear tubos con un
diámetro interior 150 mm; el diámetro
mínimo admisible es de 120 mm.
Los tubos de evacuación largos y con
desigualdades, y la utilización de
muchos tubos y codos de diámetro
pequeño perjudica el rendimiento ópti-
mo del aparato y provoca un aumento
de ruidos desagradables durante su
Los canales planos deberán poseer una
sección interior equivalente a la de los
No deben presentar ángulos demasia-
En caso de usar tubos con diferentes
Colocar una tira estanqueizante.
Al trabajar con sistema de evacuación del
aire al exterior: Procurar una
suficiente alimentación de aire.
Funcionamiento con evacuación del
aire hacia el interior (recirculación del
❑ Filtro de carbón activo en caso de no exi-
stir la posibilidad de trabajar con
evacuación del aire hacia el exterior.
los filtros de repuesto,
se pueden adquirir en
instrucciones de uso.
❑ Fijar el tubo de evacuación del aire al
Nos reservamos el derecho de introducir modificacio-
nes o cambios constructivos en los aparatos como
consecuencia del progreso técnico.
Conexión eléctricaAntes del montaje
La campana extractora sólo podrá
conectarse a una toma (caja) de corriente
provista de puesta a tierra. La toma de
corriente deberá encontrarse o montarse
directamente detrás del revestimiento
decorativo de la campana.
Características eléctricas:
figuran en la placa de características que
es accesible después de quitar los marcos
de filtro, en la parte interior del aparato.
En caso de reparación de la campana
deberá desconectarse siempre el aparato
de la red eléctrica, antes de iniciar los
trabajos correspondientes.
Longitud del cable de conexión a la red
En caso de necesitar una conexión fija a
El aparato sólo deberá ser conectado a la
red eléctrica por un instalador-electricista
registrado como tal en la empresa de
abastecimiento de energía eléctrica de la
zona. Como dispositivo de separación se
admiten interruptores con una abertura de
contacto superior a 3 mm y desconexión
de todas las fases. Esto incluye
interruptores LS y contactores.
En caso de producirse daños en el
cable de conexión del aparato, éste sólo
podrá ser sustituido por el fabricante, un
técnico especializado del Servicio de
Asistencia Técnica Oficial o un técnico
especializado del ramo, a fin de evitar
situaciones de peligro.
La campana extractora cumple las normas
comunitarias en materia de radiodespara-
Preparativos en la pared
La pared tiene que ser lisa y vertical.
Procurar un asiento firme de los tacos

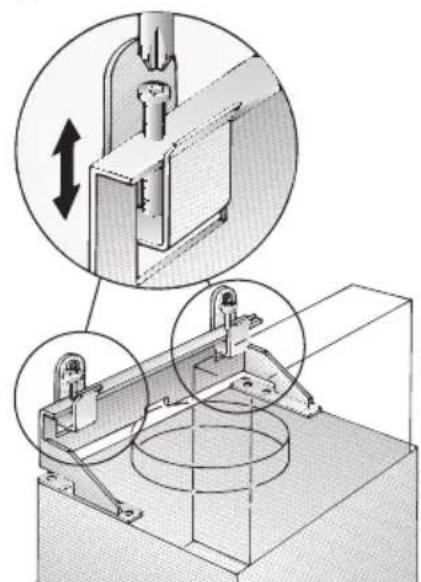

7. Enganchar la campana extractora.
Ajustar la altura y la posición horizontal
de la misma con ayuda de los tornillos
Esta campana extractora ha sido
diseñada exclusivamente para su montaje
1. Retirar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la

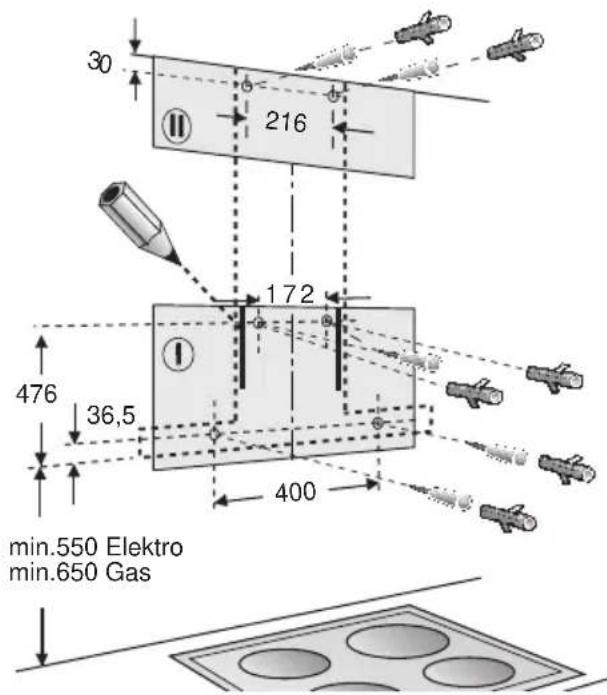

2. Trazar en la pared una línea medial
desde el techo hasta el borde inferior de
la campana extractora.
3. Marcar en la pared, con ayuda de la
plantilla suministrada con el aparato, la
posición de los tornillos de sujeción. Para
facilitar el trabajo, dibujar ligeramente en
la pared los contornos de la campana
que debe engancharse en los tornillos.
Entre la placa de cocción y el borde
inferior de la campana extractora debe
observarse la siguiente distancia mínima de
seguridad: 550 mm, por encima de las
placas de cocción eléctricas 650 mm por
encima de las placas de cocción de gas. El
borde inferior de la plantilla de montaje
corresponde al borde inferior de la

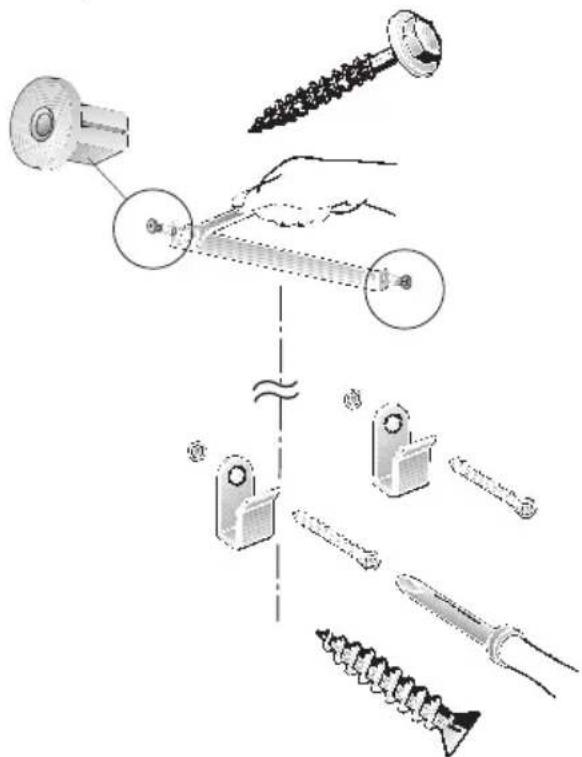

4. Practicar 4 taladros para los tornillos de
sujeción del cuerpo de la campana
extractora, y dos para fijar el revestimien-
to decorativo en forma de chimenea, con
diámetro 8 mm. Colocar en los mismos
los tacos correspondientes, prestando
atención a que los tacos queden perfec-
tamente a ras con la pared.
Atención: ¡Ténganse en cuenta los
posibles accesorios opcionales que se
vayan a montar con la campana extractora!
5. Encajar los 2 distanciadores adjuntos en
la escuadra de soporte para el
revestimiento de la chimenea.
6. Montar y fijar la escuadra de soporte
superior, así como las dos escuadras de

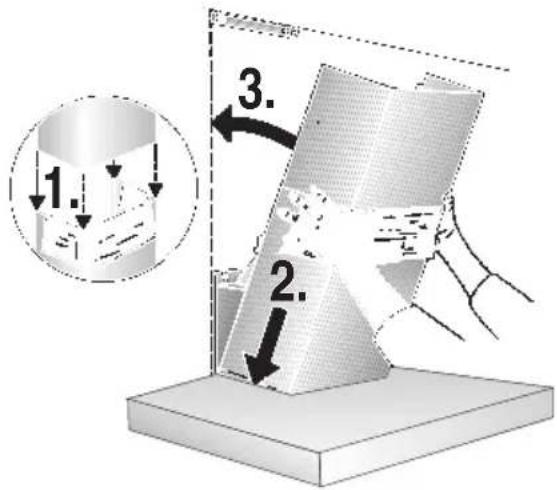

13. Enganchar los dos elementos del
revestimiento de la chimenea
desplazándolos uno respecto al otro -
las ranuras de la parte telescópica
superior deberá estar hacia abajo.
Colocar el revestimiento en forma de
chimenea en la ranura de soporte de la
¡Evite los rasguños al montar los
elementos de revestimiento en forma
de chimenea, protegiendo con la
plantilla de montaje el borde del
elemento inferior del revestimiento.
10. Empalmar el tubo de evacuación del
aire en la campana extractora.
11. Conectar el aparato a la red eléctrica.
12. Retirar la lámina protectora de los
revestimientos laterales de la chimenea.
¡Prestar atención a no dañar la
superficie sensible de acero inoxidable
de los revestimientos!
14. Levantar ligeramente el elemento
superior del revestimiento de la
chimenea y fijarlo lateralmente, con
ayuda de dos tornillos, a la escuadra
15. Montar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la
campana extractora).
08. Enroscar el tornillos inferior
(tornillos hexagonal).
09. Pegar una lámina protectora sobre los
agujeros de la rejilla protectora
correspondientes a los tornillos de
sujeción inferiores.
que estar desligadas e frias.
que estar desligadas e frias.
Filtro de carvão activo:
que estar desligadas e frias.
1. Desmontar os filtros de gordura
(Ver Desmontagem e montagem dos
filtros metálicos de gordura).75
D No caso de funcionamento por
❑ Tubo com número mínimo de curvas.
Características eléctricas:
por um instalador eléctrico credenciado
550 mm no caso de discos eléctricos e de
12. Retirar a película de protecção aplicada
