MANUAL DE USUARIO Edition Two MAGNAT

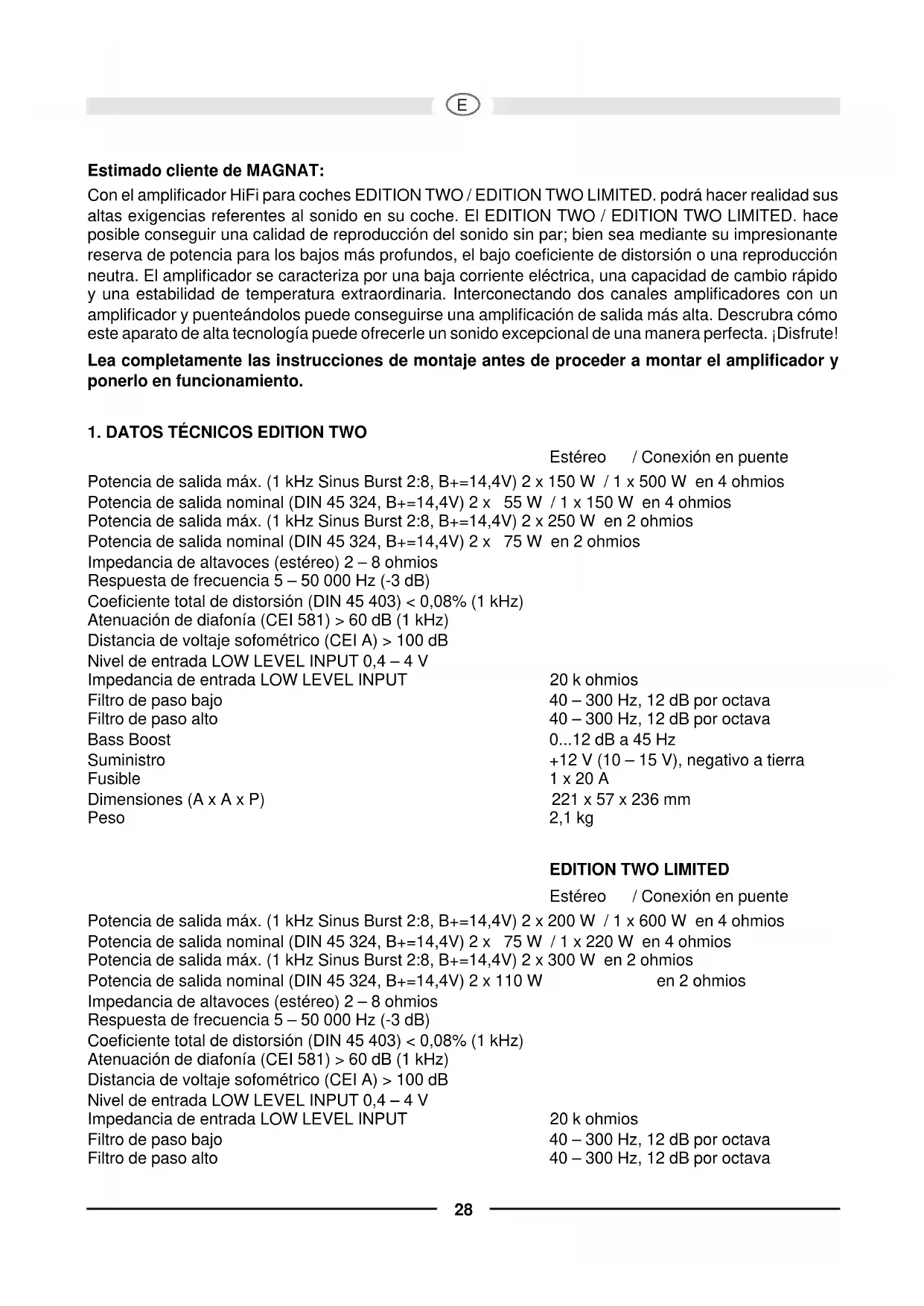

Estimado cliente de MAGNAT: Con el amplificador HiFi para coches EDITION TWO / EDITION TWO LIMITED. podrá hacer realidad sus altas exigencias referentes al sonido en su coche. El EDITION TWO / EDITION TWO LIMITED. hace posible conseguir una calidad de reproducción del sonido sin par; bien sea mediante su impresionante reserva de potencia para los bajos más profundos, el bajo coeficiente de distorsión o una reproducción neutra. El amplificador se caracteriza por una baja corriente eléctrica, una capacidad de cambio rápido y una estabilidad de temperatura extraordinaria. Interconectando dos canales amplificadores con un amplificador y puenteándolos puede conseguirse una amplificación de salida más alta. Descrubra cómo este aparato de alta tecnología puede ofrecerle un sonido excepcional de una manera perfecta. ¡Disfrute! Lea completamente las instrucciones de montaje antes de proceder a montar el amplificador y ponerlo en funcionamiento.

1. DATOS TÉCNICOS EDITION TWO

Estéreo / Conexión en puente Potencia de salida máx. (1 kHz Sinus Burst 2:8, B+=14,4V) 2 x 150 W / 1 x 500 W en 4 ohmios Potencia de salida nominal (DIN 45 324, B+=14,4V) 2 x 55 W / 1 x 150 W en 4 ohmios Potencia de salida máx. (1 kHz Sinus Burst 2:8, B+=14,4V) 2 x 250 W en 2 ohmios Potencia de salida nominal (DIN 45 324, B+=14,4V) 2 x 75 W en 2 ohmios Impedancia de altavoces (estéreo) 2 – 8 ohmios Respuesta de frecuencia 5 – 50 000 Hz (-3 dB) Coeficiente total de distorsión (DIN 45 403) < 0,08% (1 kHz) Atenuación de diafonía (CEI 581) > 60 dB (1 kHz) Distancia de voltaje sofométrico (CEI A) > 100 dB Nivel de entrada LOW LEVEL INPUT 0,4 – 4 V Impedancia de entrada LOW LEVEL INPUT 20 k ohmios Filtro de paso bajo 40 – 300 Hz, 12 dB por octava Filtro de paso alto 40 – 300 Hz, 12 dB por octava Bass Boost 0...12 dB a 45 Hz Suministro +12 V (10 – 15 V), negativo a tierra Fusible 1 x 20 A Dimensiones (A x A x P) 221 x 57 x 236 mm Peso 2,1 kg

Estéreo / Conexión en puente Potencia de salida máx. (1 kHz Sinus Burst 2:8, B+=14,4V) 2 x 200 W / 1 x 600 W en 4 ohmios Potencia de salida nominal (DIN 45 324, B+=14,4V) 2 x 75 W / 1 x 220 W en 4 ohmios Potencia de salida máx. (1 kHz Sinus Burst 2:8, B+=14,4V) 2 x 300 W en 2 ohmios Potencia de salida nominal (DIN 45 324, B+=14,4V) 2 x 110 W en 2 ohmios Impedancia de altavoces (estéreo) 2 – 8 ohmios Respuesta de frecuencia 5 – 50 000 Hz (-3 dB) Coeficiente total de distorsión (DIN 45 403) < 0,08% (1 kHz) Atenuación de diafonía (CEI 581) > 60 dB (1 kHz) Distancia de voltaje sofométrico (CEI A) > 100 dB Nivel de entrada LOW LEVEL INPUT 0,4 – 4 V Impedancia de entrada LOW LEVEL INPUT 20 k ohmios Filtro de paso bajo 40 – 300 Hz, 12 dB por octava Filtro de paso alto 40 – 300 Hz, 12 dB por octava29

• Paso de salida en contrafase complementario

• Encendido/Apagado automático por radio de coche

• Filtro de paso alto y bajo con regulación continua

• Ecualizador de graves con regulación continua

• Nivel de entrada regulable

• Funcionamiento en puente de 1 ó 2 canales

• Funcionamiento Tri-Mode

• Conmutación protectora electrónica contra cortocircuitos, desviación y sobrecalentamiento

• Accionamiento Mute (de silencio) para suprimir interferencias de ruidos al encender el aparato

• Salidas de bajo nivel (terminales cinch) para la conexión con un amplificador adicional

• Indicación de funcionamiento (diodo luminoso verde) e indicación de sobrecarga (diodo luminoso rojo)

3. INDICACIONES IMPORTANTES PREVIAS AL MONTAJE

• Este equipo es adecuado sólo para la conexión a un sistema de 12 voltios con tierra negativa.

• El calor irradiado hace que sea importante que instale el aparato en un lugar con suficiente circulación de aire. Es muy importante que las aletas refrigeradoras del cuerpo de refrigeración no estén situadas al lado de una chapa o superficie que pudiera limitar la circulación de aire. El amplificador no debe ser instalado en lugares pequeños o sin ventilación (p. ej. en el departamento para la rueda de repuesto o bajo la esterilla del vehículo). Recomendamos que lo instale en el maletero.

• Instale el amplificador de forma que quede protegido de sacudidas, así como del polvo y la suciedad.

• Asegúrese de que los cables de entrada y salida están colocados a la distancia suficiente de los cables de alimentación, ya que en caso contrario podrían producirse irradiaciones de ruido.

• El fusible y los elementos de mando deberán ser accesibles tras haber realizado el montaje.

• La efectividad y fiabilidad del aparato dependerán de la calidad del montaje. Por ello, le recomendamos que el aparato sea montado por un experto, sobre todo cuando se trate de una instalación con diversos altavoces o con un completo sistema multicanal.

Advertencia importante: Antes de comenzar con la instalación, desconecte el borne positivo de la batería del coche para evitar cortocircuitos. El cableado del sistema eléctrico de coches no suele ser suficiente para cumplir con las necesidades de un amplificador. Asegúrese de que los cables eléctricos que van al GND y al borne de +12V sean de la dimensión suficiente. Para la conexión entre la batería y los terminales eléctricos del amplificador deberá utilizarse un cable con una sección transversal de al menos 10 mm². En primer lugar, conecte el terminal GND del amplificador y el polo negativo de la batería. Es muy importante establecer una buena conexión, por lo que deberá retirar los restos de suciedad de los puntos de conexión de la batería. Un contacto suelto puede provocar una disfunción, o ruidos y distorsiones.30

Una vez realizado esto, la conexión del amplificador de +12V se unirá mediante un cable eléctrico con fusible integrado al polo positivo de la batería. El fusible deberá estar situado cerca de la batería, y la longitud del cable del polo positivo que va desde la batería al fusible deberá ser inferior a 60 cm. por motivos de seguridad. Inserte el fusible una vez que haya finalizado con la totalidad de los trabajos de instalación incluyendo la conexión de los altavoces. Ahora, conecte el cable de control remoto del receptor de alta fidelidad para coche al terminal REM del amplificador. Para conectar el terminal de control REMOTO del amplificador y el aparato de mando, será suficiente un cable de sección transversal de 0,75 mm².

En la instalación del audiocable entre la salida cinch de la radio del coche y la entrada cinch del amplificador en el coche debe prestarse atención a que el audiocable y el cable de alimentación eléctrica no sean tendidos en el mismo lado del vehículo. Conviene practicar una instalación separada, es decir la instalación del cable de alimentación en el conducto izquierdo del cable y del audiocable en el conducto derecho o bien vice versa. Ello reduce la diafonía de interferencias frente a la audio-señal.

4.3 CONEXIÓN DE ALTAVOCES

• En el modo de funcionamiento normal (es decir, cuando cada uno de los altavoces está conectado a un canal amplificador) la resistencia terminal más pequeña será de 2 ohmios por canal.

• En el modo de funcionamiento de conexión en puente (dos salidas de amplificador interconectadas) la resistencia terminal más pequeña se dobla, pasando a ser de 4 ohmios.

• En el modo Tri-Mode la impedancia no debe ser menor de 2 ohmios por canal.

• Nunca conecte los terminales negativos del altavoz al chasis del automóvil.

• Nunca conecte la tensión de alimentación de +12 V con una salida de altavoz. Esto dañaría el transformador de salida del amplificador. Si el amplificador funciona con bajos valores terminales o de forma incorrecta, tal y como hemos descrito anteriormente, puede ocurrir que resulten dañados tanto el propio amplificador como el altavoz. En este caso, la garantía ya no será válida.

El nivel de entrada puede adaptarse a todas las radios de coche o a platinas de cassette. Ponga el regulador de volumen de su radio en posición media y ajuste el regulador del nivel de entrada (5) de forma que se escuche un volumen medio. En esta posición, normalmente se garantiza una reserva de potencia suficiente si se da una distancia de voltaje sofométrico óptima. ATENCIÓN: Para evitar que se produzcan daños en los altavoces, realice pruebas con señales altas de corta duración.

5.2 FILTRO DE PASO BAJO CON FRECUENCIA DE TRANSICIÓN REGULABLE

Si se va a utilizar el amplificador como amplificador para subwoofer, ponga el conmutador (3) en la posición “LPF”. Ponga el regulador (4) en la frecuencia de transición deseada. Así, el filtro podrá adaptarse a las necesidades de sonido del woofer instalado. La alta pendiente del flanco del filtro proporcionará una precisa bajada de los campos de frecuencia medios y altos.31

5.3 FILTRO DE PASO ALTO CON FRECUENCIA DE TRÁNSITO REGULABLE

Si se va a utilizar el amplificador para altavoces satélite (altavoces de tonos medios/altos), ponga el conmutador (3) en la posición “HPF“. Ponga el regulador (4) en la frecuencia de transición deseada. Así, sólo se amplificarán las frecuencias superiores a la frecuencia de tránsito fijada. De este modo, pueden minimizarse las distorsiones por un movimiento de membrana excesivo en frecuencias bajas y en altavoces satélite pequeños sin reducir el nivel de bajos.

Con ayuda de la función Bass-Boost (2) se consigue una acentuación o antidistorsión de las frecuencias bajas inferiores.

5.5 SALIDAS PARA LA CONEXIÓN DE AMPLIFICADORES ADICIONALES

La señal de entrada de las tomas INPUT L y R (1) se transmite directamente a los pernos de salida OUTPUT (7) L y R. Las tomas OUTPUT posibilitan la conexión de amplificadores adicionales sin necesidad de enchufes en T ni cables. ILUSTRACIÓN 1 CONEXIONES DE ALIMENTACIÓN / DE ENCENDIDO A DISTANCIA (1) Terminal de conexión GND para la masa, al polo negativo de la batería (2) Terminal de conexión REM para el encendido a distancia (3) Terminal de conexión para un voltaje de batería de +12 V (4) Batería (5) Cable de fusible (6) A la conexión automática de antena de su radio de coche Si su radio de coche no dispone de una conexión automática de antena, este cable deberá conectarse al polo positivo (+) de la cerradura de encendido. En este caso, deberá instalarse un interruptor intermedio. Asegúrese de que el interruptor esté apagado cuando no se utilice el amplificador.

ILUSTRACIÓN 2 FUNCIONAMIENTO ESTÉREO

Si el amplificador debe dirigirse con una radio de coche de 2 canales de salida y debe accionar 2 altavoces, deberá procederse a instalar las conexiones y regularlas como se indica en la ilustración 2. Si utiliza el amplificador para un altavoz satélite deberá activar adicionalmente el filtro de paso alto. Para ello, consulte el capítulo 5.3 (1) A la radio del coche, salida izquierda (2) A la radio del coche, salida derecha (3) Altavoz izquierdo (4) Altavoz derecho ILUSTRACIÓN 3 FUNCIONAMIENTO EN PUENTE CON RADIO DE COCHE ESTÉREO Si el amplificador debe obtener una potencia mayor para el funcionamiento del subwoofer, deberá procederse a instalar las conexiones y regularlas como se indica en la ilustración 3. El uso del filtro de paso bajo se describirá en el capítulo 5.2. (1) A la radio del coche, salida izquierda (2) A la radio del coche, salida derecha (3) Subwoofer32

ILUSTRACIÓN 4 FUNCIONAMIENTO MONO CON UNA RADIO CON SALIDA SUBWOOFER (1) A la radio del coche, salida subwoofer (2) Subwoofer ILUSTRACIÓN 5 ELEMENTOS DE MANDO, ENTRADAS Y SALIDAS (1) Entrada de bajo nivel (2) Regulador Bass-Boost (3) Conmutador opcional lineal (FULL) / filtro de paso bajo (LPF) / filtro de paso alto (HPF) (4) Regulador de frecuencia de transición paso bajo / paso alto (5) Regulador de nivel de entrada (6) Conmutador mono/estéreo (7) Salidas para conectar con amplificadores adicionales33
