Tipo de producto	Refrigerador combinado (refrigerador, congelador, compartimento central)
Alimentación eléctrica	220-240 V ~, toma de tierra
Temperatura recomendada refrigerador	4 °C
Temperatura recomendada congelador	-19 °C (congelación rápida: -24 °C)
Funciones principales	Enfriamiento rápido (6 h), Vacaciones, Congelación rápida (52 h), Delicatessen (13 °C), Alimentos frescos (-2 a 3 °C), Helados (-14 °C)
Funciones de seguridad	Bloqueo niños, Alarma puerta abierta, Alerta corte de luz, Bloqueo automático
Iluminación interior	Bombilla E14, 220-240 V, 15/25 W
Filtro de carbón	Presente (según modelo); vida útil 6 meses, reemplazo necesario
Sistema de mantenimiento de humedad (S.P.A.)	Opcional, depósito con indicador, filtro a cambiar cada 2 años
Limpieza interior	Agua y bicarbonato de sodio; no usar limpiador a vapor ni detergentes abrasivos
Limpieza exterior y rejilla trasera	Rejilla trasera: aspiradora una vez al año; exterior: no usar limpiador a vapor en las pantallas
Limpieza de accesorios	Lavado a mano (no compatibles con lavavajillas)
Mantenimiento del circuito de refrigeración	No dañar; gas refrigerante R600A
Cambio de sentido de apertura de puertas	Posible, procedimiento detallado en el manual (desenchufar, retirar bisagras, invertir manijas)
Conexión eléctrica	Dejar reposar 2 horas antes de conectar; no usar adaptador o alargador
Instalación	A resguardo del calor y del sol, espacio trasero de 25 mm, equilibrado para evitar vibraciones
Dimensiones	No especificadas en el manual
Peso	No especificado
Piezas de repuesto y reparabilidad	No especificado; contactar al servicio postventa

Preguntas frecuentes - FFJ8845X FAGOR

¿Cómo cambiar el sentido de apertura de la puerta?

Desenchufe el aparato y vacíe las puertas. Retire las bisagras y las protecciones, invierta las manijas y los cierres automáticos siguiendo los pasos del manual. Atención: desenchufe siempre antes de cualquier intervención.

¿Cómo activar la función vacaciones?

Seleccione el compartimento refrigerador, presione la tecla de función hasta ver el icono vacaciones, luego valide con OK. El refrigerador mantendrá un bajo consumo mientras deja el congelador en funcionamiento.

¿Qué hacer en caso de corte de luz?

Abra las puertas lo menos posible. El aparato puede mostrar una alerta de corte, presione OK para cancelarla. Active la función de alerta de corte en el menú de configuración para ser advertido.

¿Cómo limpiar el interior del refrigerador?

Use una esponja o un paño húmedo con agua y bicarbonato de sodio. No usar limpiador a vapor, disolventes ni detergentes abrasivos.

¿Cómo reemplazar la bombilla interior?

Desenchufe el aparato. Retire la cubierta de la bombilla presionando la lengüeta o desatornillando el tornillo. Reemplace con una bombilla tipo E14, 220-240 V, 15/25 W o según indicación.

¿Qué significa el parpadeo del icono de alarma?

Una temperatura anormalmente alta en el congelador activa una señal acústica y el icono parpadea. Active la función congelación rápida para detener la alarma manualmente.

¿Cómo usar la función congelación rápida?

Seleccione el compartimento congelador, presione la tecla de función hasta que se muestre el icono, valide con OK. La función dura 52 horas; actívela 24 h antes de introducir una gran cantidad de alimentos.

¿Cómo desactivar el bloqueo niños?

Presione durante 3 segundos la tecla de bloqueo. Si el aparato se bloquea automáticamente después de 1 minuto de inactividad, presione cualquier tecla durante 5 segundos para desbloquear.

¿Para qué sirve el compartimento central y cuáles son sus funciones?

El compartimento central se puede ajustar en modo Delicatessen (13 °C para quesos, vinos, embutidos), Alimentos frescos (-2 a 3 °C para carnes, pescados) o Helados/Congelador (-14 °C para helados y congelados de consumo rápido).

¿Cómo reemplazar el filtro de carbón?

Retire la cubierta del filtro, saque el filtro viejo, quite los sellos del nuevo y colóquelo. Active el nuevo filtro en el menú de configuración. Importante: nunca mojar el filtro y mantener fuera del alcance de los niños.

MANUAL DE USUARIO FFJ8845X FAGOR

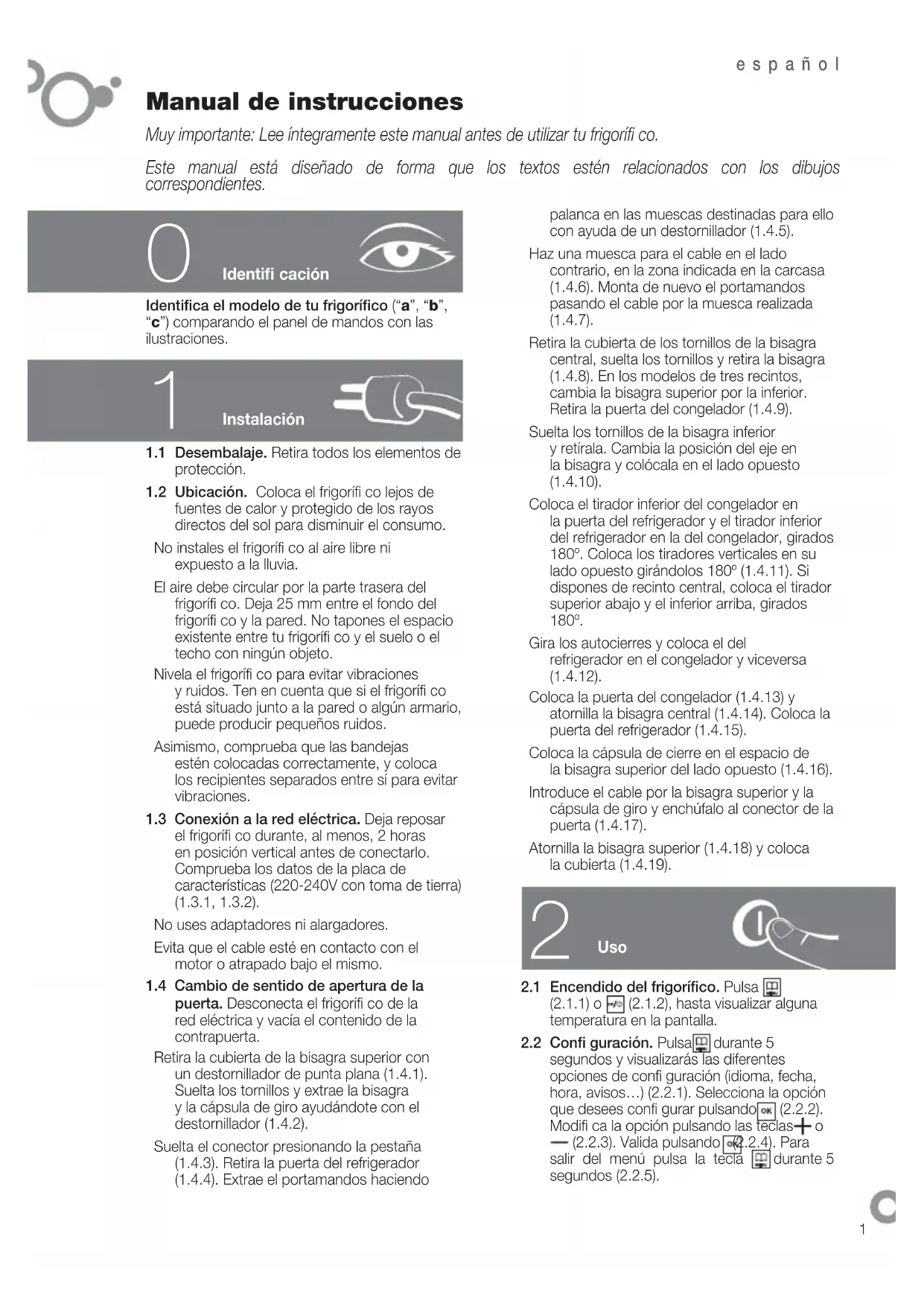

Manual de instrucciones

Muy importante: Lee íntegramente este manual antes de utilizar tu frigorífico.

Este manual está diseñado de forma que los textos estén relacionados con los dibujos correspondientes.

Identifi cación

Identifica el modelo de tu frigorífico ("a", "b", "c") comparando el panel de mandos con las ilustraciones.

1

Instalación

1.1 Desembalaje. Retira todos los elementos de protección.
1.2 Ubicación. Coloca el frigorífico lejos de fuentes de calor y protegido de los rayos directos del sol para disminuir el consumo.

No instales el frigorífi co al aire libre ni expuesto a la lluvia.

El aire debe circular por la parte trasera del frigorífico. Deja 25 mm entre el fondo del frigorífico y la pared. No tapones el espacio existente entre tu frigorífico y el suelo o el techo con ningún objeto.

Nivela el frigorífi co para evitar vibraciones y ruidos. Ten en cuenta que si el frigorífi co está situado junto a la pared o algún armario, puede producir pequeños ruidos.

Asimismo, comprueba que las bandejas estén colocadas correctamente, y coloca los recipientes separados entre sí para evitar vibraciones.

1.3 Conexión a la red eléctrica. Deja reposar el frigorífico durante, al menos, 2 horas en posición vertical antes de conectarlo. Comprueba los datos de la placa de características (220-240V con toma de tierra) (1.3.1, 1.3.2).

No uses adaptadores ni alargadores.

Evita que el cable esté en contacto con el motor o atrapado bajo el mismo.

1.4 Cambio de sentido de apertura de la puerta. Desconecta el frigorífico de la red eléctrica y vacía el contenido de la contrapuerta.

Retira la cubierta de la bisagra superior con un destornillador de punta plana (1.4.1). Suelta los tornillos y extrae la bisagra y la cápsula de giro ayudándote con el destornillador (1.4.2).

Suelta el conector presionando la pestaña (1.4.3). Retira la puerta del refrigerador (1.4.4). Extrae el portamandos haciendo

palanca en las mueccas destinadas para ello con ayuda de un destornillador (1.4.5).

Haz una muesca para el cable en el lado contrario, en la zona indicada en la carcasa (1.4.6). Monta de nuevo el portamandos pasando el cable por la muesca realizada (1.4.7).

Retira la cubierta de los tornillos de la bisagra central, suelta los tornillos y retira la bisagra (1.4.8). En los modelos de tres recintos, cambia la bisagra superior por la inferior. Retira la puerta del congelador (1.4.9).

Suelta los tornillos de la bisagra inferior y retirala. Cambia la posición del eje en la bisagra y colócala en el lado opuesto (1.4.10).

Coloca el tirador inferior del congelador en la puerta del refrigerador y el tirador inferior del refrigerador en la del congelador, girados 180°. Coloca los tiradores verticales en su lado opuesto girándolos 180° (1.4.11). Si dispones de recinto central, coloca el tirador superior abajo y el inferior arriba, girados 180°.

Gira los autocierres y coloca el del refrigerador en el congelador y viceversa (1.4.12).

Coloca la puerta del congelador (1.4.13) y atornilla la bisagra central (1.4.14). Coloca la puerta del refrigerador (1.4.15).

Coloca la cápsula de cierre en el espacio de la bisagra superior del lado opuesto (1.4.16).

Introduce el cable por la bisagra superior y la cápsula de giro y enchúfalo al conector de la puerta (1.4.17).

Atornilla la bisagra superior (1.4.18) y coloca la cubierta (1.4.19).

2

Uso

2.1 Encendido del frigorífico. Pulsa (2.1.1) o (2.1.2), hasta visualizar alguna temperatura en la pantalla.

2.2 Confi guración. Pulsa durante 5 segundos y visualizarás las diferentes opciones de confi guración (idioma, fecha, hora, avisos...) (2.2.1). Selecciona la opción que desees confi gurar pulsando (2.2.2). Modifi ca la opción pulsando las teclas + o — (2.2.3). Valida pulsando (2.2.4). Para salir del menú pulsa la tecla durante 5 segundos (2.2.5).

2.3 Selección del recinto. En los frigorífí cos combinados, los recintos refrigerador, congelador y tercer recinto funcionan de forma independiente. Pulsa para seleccionar el recinto hasta que parpadee (2.3.1) y valida pulsando OK (2.3.2). O pulsa la tecla del recinto a seleccionar, (2.3.3).

2.4 Selección de la temperatura. Con la temperatura parpadeando, cámbiala pulsando la tecla + o — . (2.4.1, 2.4.2). Valida pulsando OK (2.4.3) o √(0) (2.4.4). La temperatura del tercer recinto puede modifi carse de igual forma.

Puedes conocer la temperatura real de cada recinto pulsando simultáneamente las teclas +, — (2.4.5) o manteniendo pulsada durante 3 segundos la tecla del recinto deseado (2.4.6). La temperatura real aparecerá parpadeante durante unos segundos, pasado este tiempo volverá a visualizarse la temperatura seleccionada.

Recomendación: La temperatura aconsejada del recinto refrigerador es 4 y la del recinto congelador es -19 para conservar alimentos. En el caso de que quiera congelar, la temperatura recomendada es -24.

No olvides que la temperatura del interior depende de la temperatura ambiente, la ubicación y la frecuencia de la apertura.

2.5 Funciones refrigerador.

Función enfriamiento rápido: Esta función activa el refrigerador con la temperatura más fría durante 6 horas. Se recomienda activarla al introducir en el refrigerador gran cantidad de alimentos.

Para activar y desactivar: Selecciona el recinto refrigerador (2.3.1, 2.3.2). Pulsa hasta visualizar en el display (2.5.1). Valida pulsando OK (2.5.2). También pulsa la tecla del recinto refrigerador (2.3.3) y a continuación la pulsa la tecla hasta visualizar en el display (2.5.3), pulsa para validar (2.5.4).

Función vacaciones: La función vacaciones es muy útil cuando no se va a usar el refrigerador en un largo periodo de tiempo, pero se quiere conservar alimentos en el congelador. Con esta función, tu frigorífico mantendrá un consumo muy bajo y no generará olores en su interior.

Advertencia: Para ello, la puerta del frigorífico debe estar cerrada.

Para activar y desactivar: Selecciona el recinto refrigerador (2.3.1, 2.3.2). Pulsa hasta visualizar en display (2.5.5). Valida pulsando OK (2.5.6). También pulsa la tecla del recinto refrigerador (2.3.3) y a continuación pulsa la tecla hasta visualizar en el display (2.5.7), pulsa

=1 para validar (2.5.8).

Conexión/desconexión del refrigerador o del recinto medio: Algunos modelos permiten la desconexión del refrigerador o del recinto medio. Selecciona el recinto (2.3.1, 2.3.2). Modifi ca la temperatura con las teclas +, — hasta que no se visualice ningún digito en el display (2.5.9). Pulsa ☐ y el recinto estará apagado (2.5.10).

2.6 Funciones congelador.

Función congelación rápida: Esta función activa el congelador, con la temperatura más fría, durante 52 horas. Se recomienda activarla 24 horas antes de introducir en el congelador gran cantidad de comida.

Para activar y desactivar: Selecciona el recinto congelador. Pulsa hasta visualizar en display (2.6.1). Valida pulsando OK (2.6.2). También pulsa la tecla del recinto congelador y a continuación la pulsa la tecla hasta visualizar en el display (2.6.3), pulsa para validar (2.6.4).

Conexión/desconexión del congelador: Al apagar el congelador se apagarán también los otros recintos, el frigorífico estará apagado.

Selecciona el recinto congelador. Modifi ca la temperatura con las teclas +, — hasta que no se visualice ningún digito en el display (2.6.5). Pulsa OK para confi rmar y apagar (2.6.6). También, pulsa la tecla =/☐ durante 3 segundos (2.5.7).

2.7 Funciones recinto medio.

El recinto medio de tu frigorífico puede incluir las siguientes funciones especiales:

Función Delicatessen: Mantiene una temperatura de 13°. Ideal para la conservación de quesos, vinos, embutidos, chocolate...

Para activar y desactivar: Selecciona el recinto medio (2.3.1, 2.3.2). Pulsa hasta visualizar en el display (2.7.1). Valida pulsando (2.7.2).

Función Alimentos Frescos: Mantiene una temperatura de - 2 a 3°. Ideal para la conservación de carnes, pescados, mariscos...

Para activar y desactivar: Selecciona el recinto medio (2.3.1, 2.3.2). Pulsa hasta visualizar en el display (2.7.3). Valida pulsando (2.7.4).

Función Helados/Congelador **: Mantiene una temperatura de -14°. Ideal para la conservación de helados y productos ya congelados que se consumirán en breve.

Para activar y desactivar: Selecciona el recinto medio (2.3.1, 2.3.2). Pulsa hasta visualizar en el display (2.7.5). Valida pulsando (2.7.6).

Advertencia: Este recinto no es adecuado para la conservación de alimentos durante un

largo periodo de tiempo.

2.8 Función bloqueo. Para evitar manipulaciones por parte de los niños.

Pulsa durante 3 segundos la tecla OK. (2.8.1). Para desbloquearlo repite esta operación. Pasado un minuto sin pulsar ningún botón, puede que tú frigorífí co se bloquee automáticamente y visualizarás en el display. Para desbloquear, mantén pulsada cualquier tecla durante 5 segundos (2.8.2)

2.9 Recomendaciones de uso.

• No abras las puertas más tiempo del necesario ni metas en el frigorífico alimentos calientes. Así, conseguirás un uso más efi ciente de tu frigorífico y evitarás el aumento del consumo de energía.
• Si tu frigorífico es NO FROST, no obstruyas las rejillas de ventilación y deja espacio entre los alimentos para que el aire circule entre ellos.
• No introduzcas en el congelador botellas con bebidas gaseosas o botellas de cristal que contengan líquido, ya que pueden reventar.
• Almacena los alimentos en recipientes herméticos para evitar que los alimentos se resequen.
• No consumas helados o alimentos muy fríos, ya que pueden producir quemaduras en la boca.

3

Mantenimiento y limpieza

3.1 Limpieza interior. Al limpiar el interior, utiliza una esponja o bayeta empapada en agua con bicarbonato para evitar la formación de olores.
En ningún caso, utilices máquinas de limpieza a vapor, disolventes o detergentes abrasivos.
3.2 Limpieza exterior. No uses máquinas de limpieza a vapor para la limpieza de las pantallas.
Es recomendable limpiar la rejilla trasera una vez al año con una aspiradora.
3.3 Limpieza de los accesorios. No son aptos para lavavajillas. Límpialos a mano con ayuda de una esponja o bayeta.
3.4 Cambio de lámpara. En caso de que se funda la lámpara: desconecta el frigorífico Retira la cubierta presionando la pestaña (3.4.1, 3.4.3) o soltando el tornillo de amarre (3.4.5, 3.4.6) y extrae la lámpara estropeada (3.4.2, 3.4.4, 3.4.7). Sustitúyela por otra del mismo tipo de rosca, E14, 220-240V, 15/25W o según indicación de luminaria.

3.5 Cambio de fi Itro de carbono. El frigorifi co puede incorporar un fi Itro de carbono que absorbe los olores extraños de ciertos alimentos y retiene los microorganismos (hongos y bacterias) del aire en circulación.

El fi Itro mantiene sus propiedades durante un tiempo limitado de 6 meses. Pasado este tiempo, se recomienda cambiarlo por uno nuevo. Su ubicación varía en función del modelo.

Retira la cubierta presionando la pestaña (3.5.1, 3.5.3, 3.5.5). Retira el fi ltro de su ubicación (3.5.2, 3.5.4, 3.5.6) y suelta los precintos (3.5.7). Coloca el fi ltro en su posición original.

Para activar fi ltro: pulsa durante 5 segundos para entrar en el menú de confi guración (3.5.8). Pulsa repetidas veces, hasta que aparezca en el display (3.5.9). Pulsa para validar (3.5.10). Sal del menú pulsando durante 5 segundos (3.5.11).

Mantén los fi Itros agotados y los recambios fuera del alcance del los niños; ingerirlo en grandes cantidades puede ser peligroso.

No mojes el fi Itro, ya que perderá todas sus propiedades.

3.6 S.P.A. salus per aquam (opcional)

Tu frigorífi co puede incorporar el accesorio S.P.A., que sirve para mantener un nivel constante de humedad en el recinto portaverduras y, así, evitar que se resequen los alimentos.

Se ubica en la junta de separación del cajón portaverduras (3.6.1). Está compuesto por un depósito con un vaso vertedor y un nivel indicativo de llenado. Cuando el S.P.A. necesite agua, el nivel bajará hasta ocultarse. Extrae el vaso (3.6.2) y úsalo para rellenar el depósito (3.6.3).

Se recomienda cambiar el fi ltro cada 2 años (3.6.4).

Diagnósticos

4.1 Puerta abierta. Al abrir cualquier recinto puedes visualizar el icono de puerta abierta (4.1), este icono desaparecerá al cerrar la puerta.

Si mantienes la puerta abierta más de 2 minutos, sonará una alarma y se apagará la luz del refrigerador. La alarma se desconecta al cerrar la puerta.

4.2 Frío insufi ciente en el congelador

- Si la temperatura del congelador es anormalmente alta, parpadeará el icono en el display y se activará, a su vez,

una señal acústica intermitente (4.2.1, 4.2.2). Activa la función congelación rápida para desactivar la señal acústica de forma manual (2.6.1, 2.6.2, 2.6.3, 2.6.4).

- Cuando conectes por primera vez el aparato, aparecerá el icono ▲, pero no sonará la alarma.

4.3 Corte de suministro eléctrico

Ante un corte de suministro eléctrico abre las puertas del frigorífico lo menos posible.

Función aviso de corte de suministro eléctrico: Avisa en caso de que se haya producido un corte de suministro eléctrico.

Para activar / desactivar: Pulsa durante 5 segundos para acceder a la confi guración (4.3.1). A continuación pulsa varias veces hasta que harpadee (4.3.2). Pulsa para activar (4.3.3) y sal del menú pulsando durante 5 segundos (4.3.4).

Tras un corte de suministro eléctrico, en la línea de texto aparecerá "ANULAR AVISO DE CORTE". Pulsa OK para desactivarlo (4.3.5).

4.4 Sondas rotas.

Cuando se detecta alguna soda rota, se entra en un modo de visualización especial:

Sonda del refrigerador rota: Visualizarás parpadeando n1 (4.4.1).

Sonda del congelador rota: Visualizarás parpadeando n+ 2 (4.4.2).

Sonda del recinto medio rota: Visualizarás parpadeando 4 (4.4.3).

Sonda del evaporador rota: Visualizarás parpadeando n(4.4.4).

Durante la visualización del modo Sondas Rotas no se puede manipular ninguna de las opciones del frigorífico.

4.5 Ruidos normales en el frigorífico

Tu frigorifi co puede emitir una serie de ruidos que son normales durante su funcionamiento y por los que no debes preocuparte.

• El gas refrigerante puede producir un borboteo al circular por los circuitos.
• El compresor puede producir zumbidos y/o un ligero golpeteo, sobre todo cuando se pone en marcha.
• Las dilataciones o contracciones de los materiales utilizados pueden producir chasquidos o crujidos.
• El aire que mueve el ventilador del congelador puede generar un pequeño ruido de fondo.

No manipules el frigorífico para intentar repararlo. Llama al servicio de asistencia técnica, 902 105 010.

Seguridad

• Mantén despejadas las rejillas de ventilación.
• Ten cuidado de no dañar el circuito de refrigeración.
• No utilices aparatos eléctricos en el interior del frigorífico, a menos que, sean del tipo recomendado por el fabricante.

- No uses dispositivos mecánicos u otros medios distintos de los recomendados por el fabricante para acelerar el proceso de descongelación.

- Este aparato no está destinado al uso por parte de personas (incluidos niños) cuyas capacidades físicas, sensoriales o mentales estén reducidas o que carezcan de experiencia o conocimiento, salvo bajo supervisión o después de recibir instrucciones relativas al uso del aparato de una persona responsable de su seguridad. Deberá supervisarse su uso por parte de los niños para evitar que jueguen con el aparato.

- Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o por su servicio postventa o personal similar cualifi cado, con el fin de evitar situaciones peligrosas.

Medio-ambiente

Este frigorífi co ha sido diseñado pensando en la conservación del medio ambiente.

Este aparato funciona con refrigerante R600A, que no deteriora el medio ambiente.

Respeta el medio ambiente. Utiliza las temperaturas recomendadas para cada recinto, según la función que necesites, para conseguir un uso efi ciente de tu frigorífico.

Desconecta el refrigerador o activa la función vacaciones para periodos prolongados de tiempo en que no vayas a hacer uso del aparato. Reducirás el consumo y ahorrarás energía.

Evita mantener las puertas abiertas durante más tiempo del necesario, ya que supone un aumento del gasto energético.

Gestión de residuos de aparatos eléctricos y electrónicos.

El símbolo 📁 indica que el aparato no debe eliminarse utilizando los contenedores tradicionales para residuos domésticos.

Entrega tu frigorífi co en un centro especial de recogida.

El reciclado de electrodomésticos evita consecuencias negativas para la salud, el medio ambiente y permite ahorrar energía y recursos.

Para más información, contacta con las autoridades locales o con el establecimiento donde adquiriste el frigorífico.

o recinto estará desligado (2.5.10).

4.3 Corte de fornecimento eléctrico.

4.4 Sondas danifi cadas.

Gestão de resíduos de aparelhos eléctricos e electrónicos.

2.1 Engegada del frigorífic. Pitja (2.1.1) o (2.1.2) fi ns que es visualitzi alguna temperatura a la pantalla.

2.5 Funcions del refrigerador.

Per activar i desactivar: Selecciona el recinte refrigerador (2.3.1, 2.3.2).

2.6 Funcions del congelador.

Lliura el teu frigorífic en un centre especial de recollida.

Non esquezas que a temperatura do interior depende da temperatura ambiente, a ubicación e a frecuencia da apertura.

Para activar y desactivar: Selecciona o recinto medio (2.3.1, 2.3.2). Pulsa ata visualizar no display (2.7.3). Valida pulsando (2.7.4).

Para activar fi ltro: pulsa durante 5 segundos para entrar no menú de confi guración (3.5.8). Pulsa repetidas veces, ata que apareza no display (3.5.9). Pulsa para validar (3.5.10). Sae do menú pulsando durante 5 segundos (3.5.11).

4.3 Corte de subministración eléctrica.

Ante un corte de subministración eléctrica abre as portas do frigorífico o menos posible.

Función aviso de corte de

subministración eléctrica: Avisa en caso de que se producira un corte de subministración eléctrica.

Para activar / desactivar: Pulsa

5 segundos para acceder á confi guración (4.3.1). A continuación, pulsa varias veces

ata que ascintile (4.3.2). Pulsa para activar (4.3.3) e sae do menú pulsando durante 5 segundos (4.3.4).

Sonda do recinto medio rota: Visualizarás escintilando n(4.4.3).

Sonda do evaporador rota: Visualizarás escintilando 3 (4.4.4).

Non manipúle-lo frigorífi co para intentar reparalo. Chama ó servizo de asistencia técnica, 902 105 010.

5

Seguridade

- Mantén despexadas as reixas de ventilación.

Este aparato funciona con refixerante R600A, que non deteriora o medio ambiente.

Respecta o medio ambiente.Utiliza as temperaturas recomendadas para cada recinto segundo a función que necesites para conseguir un uso efi ciente do teu frigorífico.

Xestión de residuos de aparatos eléctricos e electrónicos.

O símbolo 📁 indica que o aparato non se debe eliminar utilizando os contedores tradicionais para residuos domésticos.

Entrega o teu frigorífi co nun centro especial de recollida.

O reciclado de electrodomésticos evita consecuencias negativas para a saúde e o medio ambiente e permite aforrar enerxía e recursos.
