BEDIENUNGSANLEITUNG FFJ8845X FAGOR

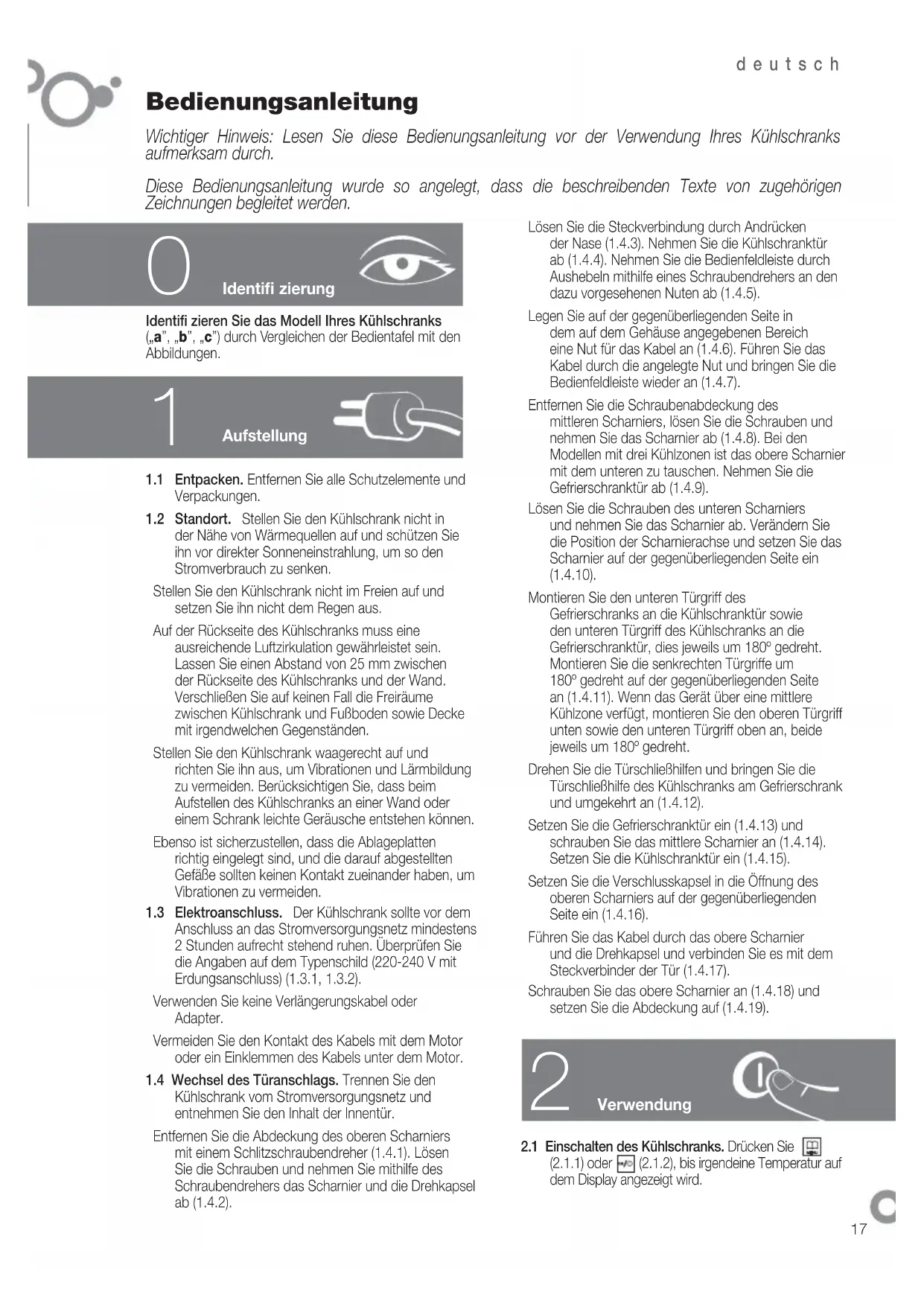

Bedienungsanleitung Wichtiger Hinweis: Lesen Sie diese Bedienungsanleitung vor der Verwendung Ihres Kühlschranks aufmerksam durch. Diese Bedienungsanleitung wurde so angelegt, dass die beschreibenden Texte von zugehörigen Zeichnungen begleitet werden. Aufstellung Identifi zieren Sie das Modell Ihres Kühlschranks („a”, „b”, „c”) durch Vergleichen der Bedientafel mit den Abbildungen.

1.1 Entpacken. Entfernen Sie alle Schutzelemente und

1.2 Standort. Stellen Sie den Kühlschrank nicht in

der Nähe von Wärmequellen auf und schützen Sie ihn vor direkter Sonneneinstrahlung, um so den Stromverbrauch zu senken. Stellen Sie den Kühlschrank nicht im Freien auf und setzen Sie ihn nicht dem Regen aus. Auf der Rückseite des Kühlschranks muss eine ausreichende Luftzirkulation gewährleistet sein. Lassen Sie einen Abstand von 25 mm zwischen der Rückseite des Kühlschranks und der Wand. Verschließen Sie auf keinen Fall die Freiräume zwischen Kühlschrank und Fußboden sowie Decke mit irgendwelchen Gegenständen. Stellen Sie den Kühlschrank waagerecht auf und richten Sie ihn aus, um Vibrationen und Lärmbildung zu vermeiden. Berücksichtigen Sie, dass beim Aufstellen des Kühlschranks an einer Wand oder einem Schrank leichte Geräusche entstehen können. Ebenso ist sicherzustellen, dass die Ablageplatten richtig eingelegt sind, und die darauf abgestellten Gefäße sollten keinen Kontakt zueinander haben, um Vibrationen zu vermeiden.

1.3 Elektroanschluss. Der Kühlschrank sollte vor dem

Anschluss an das Stromversorgungsnetz mindestens 2 Stunden aufrecht stehend ruhen. Überprüfen Sie die Angaben auf dem Typenschild (220-240 V mit Erdungsanschluss) (1.3.1, 1.3.2). Verwenden Sie keine Verlängerungskabel oder Adapter. Vermeiden Sie den Kontakt des Kabels mit dem Motor oder ein Einklemmen des Kabels unter dem Motor.

1.4 Wechsel des Türanschlags. Trennen Sie den

Kühlschrank vom Stromversorgungsnetz und entnehmen Sie den Inhalt der Innentür. Entfernen Sie die Abdeckung des oberen Scharniers mit einem Schlitzschraubendreher (1.4.1). Lösen Sie die Schrauben und nehmen Sie mithilfe des Schraubendrehers das Scharnier und die Drehkapsel ab (1.4.2).

Identifi zierung Lösen Sie die Steckverbindung durch Andrücken der Nase (1.4.3). Nehmen Sie die Kühlschranktür ab (1.4.4). Nehmen Sie die Bedienfeldleiste durch Aushebeln mithilfe eines Schraubendrehers an den dazu vorgesehenen Nuten ab (1.4.5). Legen Sie auf der gegenüberliegenden Seite in dem auf dem Gehäuse angegebenen Bereich eine Nut für das Kabel an (1.4.6). Führen Sie das Kabel durch die angelegte Nut und bringen Sie die Bedienfeldleiste wieder an (1.4.7). Entfernen Sie die Schraubenabdeckung des mittleren Scharniers, lösen Sie die Schrauben und nehmen Sie das Scharnier ab (1.4.8). Bei den Modellen mit drei Kühlzonen ist das obere Scharnier mit dem unteren zu tauschen. Nehmen Sie die Gefrierschranktür ab (1.4.9). Lösen Sie die Schrauben des unteren Scharniers und nehmen Sie das Scharnier ab. Verändern Sie die Position der Scharnierachse und setzen Sie das Scharnier auf der gegenüberliegenden Seite ein (1.4.10). Montieren Sie den unteren Türgriff des Gefrierschranks an die Kühlschranktür sowie den unteren Türgriff des Kühlschranks an die Gefrierschranktür, dies jeweils um 180º gedreht. Montieren Sie die senkrechten Türgriffe um 180º gedreht auf der gegenüberliegenden Seite an (1.4.11). Wenn das Gerät über eine mittlere Kühlzone verfügt, montieren Sie den oberen Türgriff unten sowie den unteren Türgriff oben an, beide jeweils um 180º gedreht. Drehen Sie die Türschließhilfen und bringen Sie die Türschließhilfe des Kühlschranks am Gefrierschrank und umgekehrt an (1.4.12). Setzen Sie die Gefrierschranktür ein (1.4.13) und schrauben Sie das mittlere Scharnier an (1.4.14). Setzen Sie die Kühlschranktür ein (1.4.15). Setzen Sie die Verschlusskapsel in die Öffnung des oberen Scharniers auf der gegenüberliegenden Seite ein (1.4.16). Führen Sie das Kabel durch das obere Scharnier und die Drehkapsel und verbinden Sie es mit dem Steckverbinder der Tür (1.4.17). Schrauben Sie das obere Scharnier an (1.4.18) und setzen Sie die Abdeckung auf (1.4.19).

2.1 Einschalten des Kühlschranks. Drücken Sie

(2.1.2), bis irgendeine Temperatur auf dem Display angezeigt wird.

2.2 Einstellung. Drücken Sie 5 Sekunden lang und es

erscheinen die verschiedenen Einstellungsmöglichkeiten (Sprache, Datum, Uhrzeit, Warnmeldungen…) (2.2.1). Wählen Sie die Einstellung, die Sie vornehmen wollen, durch Drücken von (2.2.2). Ändern Sie die Einstellung durch Drücken der Taste

order (2.2.3). Bestätigen Sie mit (2.2.4). Sie verlassen das Menü, indem Sie 5 Sekunden lang die Taste drücken (2.2.5).

2.3 Auswahl des Kühl- bzw. Gefrierbereichs. Bei den

kombinierten Kühlschränken arbeiten die Kühlfächer, der Eisschrank und eine dritter Kühlraum vollständig unabhängig voneinander. Drücken Sie , um das Kühlfach auszuwählen, bis es blinkt (2.3.1) und bestätigen Sie durch das Drücken von (2.3.2). Oder drücken Sie die Tasten zur Auswahl des Fachs

2.4 Auswahl der Temperatur. Wenn die Temperaturanzeige

blinkt, ändern Sie die Temperatur durch das Drücken der Tasten oder . (2.4.1, 2.4.2). Bestätigen Sie über (2.4.3) oder durch das Drücken von

(2.4.4). Die Temperatur des dritten Fachs kann in der gleichen Form verändert werden. Die reelle Temperatur jedes Fachs kann durch das simultane Drücken der Tasten

(2.4.5) gesehen werden oder indem die Taste des entsprechenden Fachs für 3 Sekunden gedrückt gehalten wird (2.4.6). Die reelle Temperatur wird für einige Sekunden blinken und nach dieser Zeit wird wieder die gewählte Temperatur angezeigt. Empfehlung: Die empfohlene Temperatur zur Aufbewahrung von Lebensmitteln beträgt für den Kühlbereich Grad und für den Gefrierbereich Grad. Wenn Sie Lebensmittel einfrieren wollen, wird eine Temperatur von Grad empfohlen. Vergessen Sie nicht, dass die Temperatur im Innern des Kühlschranks von der Umgebungstemperatur, dem Standort und der Häufi gkeit abhängt, mit der der Kühl- bzw. Gefrierschrank geöffnet wird.

2.5 Funktionen Kühlschrank.

Schnellkühl-Funktion: Bei dieser Funktion arbeitet der Kühlschrank 6 Stunden mit der niedrigsten Temperatur. Diese Funktion wird empfohlen, wenn große Mengen an Lebensmitteln in den Kühlschrank gegeben werden. Zum Aktivieren und Deaktivieren: Wählen Sie das Kühlfach (2.3.1, 2.3.2). Drücken Sie bis auf der Anzeige gezeigt wird (2.5.1). Zur Bestätigung drücken Sie (2.5.2). Sie können auch die Taste des Kühlfachs

(2.3.3) und danach die Taste drücken, bis auf der Anzeige angezeigt wird (2.5.3) und danach drücken Sie

zur Bestätigung (2.5.4). Urlaubsschaltung: Die Urlaubsschaltung ist besonders dann von Nutzen, wenn der Kühlschrank über einen längeren Zeitraum nicht genutzt wird, jedoch Lebensmittel im Gefrierschrank aufbewahrt werden sollen. Bei dieser Funktion arbeitet Ihr Kühlschrank mit einem sehr geringen Stromverbrauch und es entstehen keine unangenehmen Gerüche im Innern. Hinweis: Hierbei muss die Kühlschranktür geschlossen sein. Zum Ein- und Ausschalten der Funktion: Wählen Sie den Kühlbereich (2.3.1, 2.3.2). Drücken Sie bis auf der Anzeige erscheint (2.5.5). Zur Bestätigung drücken Sie (2.5.6). Sie können auch die Taste des Kühlfachs (2.3.3) und danach die Taste drücken, bis auf der Anzeige angezeigt wird (2.5.7) und danach drücken Sie

zur Bestätigung (2.5.8). Ein-/Ausschalten des Kühlschranks oder der mittleren Kühlzone: Einige Modelle ermöglichen das Abschalten des Kühlschranks oder der mittleren Kühlzone. Wählen Sie den Bereich (2.3.1, 2.3.2). Ändern Sie die Temperatur mithilfe der Tasten

und bis keine Ziffer mehr auf dem Display angezeigt wird (2.5.9). Drücken Sie und der Bereich wird abgeschaltet (2.5.10).

2.6 Funktionen Gefrierschrank.

Schnellfrost-Funktion: Bei dieser Funktion arbeitet der Gefrierschrank 52 Stunden mit der niedrigsten Temperatur. Es wird empfohlen, diese Funktion 24 Stunden vor der Eingabe von großen Lebensmittelmengen in den Gefrierschrank einzuschalten. Zum Aktivieren und Deaktivieren: Wählen Sie das Eisfach . Drücken Sie bis auf dem Display erscheint (2.6.1). Zur Bestätigung drücken Sie (2.6.2). Sie können auch die Taste des Eisfachs und danach drücken Sie die Taste , bis auf der Anzeige angezeigt wird (2.6.3) und zur Bestätigung drücken Sie

(2.6.4). Ein-/Ausschalten des Gefrierschranks: Wenn das Eisfach abgeschaltet wird, werden gleichzeitig auch alle anderen Kühlfächer abgeschaltet. Wählen Sie das Eisfach. Sie verändern die Temperatur über die Tasten

bis keine Ziffer mehr auf dem Display angezeigt wird (2.6.5). Drücken Sie zur Bestätigung und zum Abschalten (2.6.6). Sie können auch die Taste

für 3 Sekunden drücken (2.5.7).

2.7 Funktionen der mittleren Kühlzone.

Das mittlere Fach des Kühlschrank kann folgende speziellen Funktionen ausführen: Funktion Delikatessen: Sorgt für eine gleich bleibende Temperatur von 13º C. Ideal für die Aufbewahrung von Käse, Wein, Wurstwaren, Schokolade... Zum Ein- und Ausschalten der Funktion: Wählen Sie die mittlere Kühlzone (2.3.1, 2.3.2). Drücken Sie , bis auf dem Display angezeigt wird (2.7.2). Bestätigen Sie mit

Funktion Frische Lebensmittel: Sorgt für eine gleich bleibende Temperatur von -2 bis 3º C. Ideal für die Aufbewahrung von Fleisch, Fisch, Meeresfrüchte… Zum Ein- und Ausschalten der Funktion: Wählen Sie die mittlere Kühlzone (2.3.1, 2.3.2). Drücken Sie , bis auf dem Display angezeigt wird (2.7.3). Bestätigen Sie mit (2.7.4). Funktion Eiskrem/Gefrierfach**: Sorgt für eine gleich bleibende Temperatur von -14º C. Ideal für die Aufbewahrung von Eiskrem und bereits gefrorenen Lebensmitteln, die in Kürze verzehrt werden sollen. Zum Ein- und Ausschalten der Funktion: Wählen Sie die mittlere Kühlzone (2.3.1, 2.3.2). Drücken Sie ,deutsch

Wartung und Reinigung

3.1 Innenreinigung. Verwenden Sie einen Schwamm oder

einen mit Bikarbonat-Wasser angefeuchteten Lappen für die Innenreinigung der Kühl-Gefrier-Kombination, um Geruchsbildung zu verhindern. In keinem Fall verwendet werden dürfen Dampfreinigungsgeräte, Lösungsmittel oder Scheuerreinigungsmittel.

3.2 Außenreinigung. Verwenden Sie keine

Dampfreinigungsgeräte zur Reinigung der Displays. Das Gitter auf der Rückseite sollte einmal jährlich mit einem Staubsauger gereinigt werden.

3.3 Reinigung der Zubehörteile. Sie sind nicht für die

Reinigung in der Geschirrspülmaschine geeignet. Reinigen Sie sie per Hand mit einem Schwamm oder Lappen.

3.4 Austausch der Glühbirne. Falls die Glühbirne

durchbrennt: Schalten Sie den Kühlschrank aus. Entfernen Sie die Abdeckung durch Andrücken der Nase (3.4.1, 3.4.3) oder durch Lösen der Spannschraube (3.4.5. 3.4.6) und nehmen Sie die defekte Glühbirne heraus (3.4.2, 3.4.4, 3.4.7). Ersetzen Sie diese durch eine Glühbirne des gleichen Typs mit bis auf dem Display angezeigt wird (2.7.5). Bestätigen Sie mit (2.7.6). Hinweis: Dieser Kühlbereich ist nicht für die Aufbewahrung von Lebensmitteln über einen längeren Zeitraum geeignet.

2.8 Sperrfunktion. Mit dieser Funktion wird die Bedienung

durch Kinder verhindert. Drücken Sie für 3 Sekunden die Taste (2.8.1). Für die Entblockierung wiederholen Sie diesen Vorgang. Nach einer Minute, in der keine Taste gedrückt wird, kann der Kühlschrank automatisch blockiert werden und es wird

im Display angezeigt. Zum Deblockieren halten Sie irgendeine Taste für 5 Sekunden gedrückt (2.8.2).

2.9 Empfehlungen zur Benutzung.

• Öffnen Sie die Türen nur so lange wie nötig und stellen Sie keine heißen oder warmen Lebensmittel in den Kühlschrank. So erreichen Sie eine effi zientere Nutzung Ihres Kühlschranks und vermeiden einen erhöhten Stromverbrauch.

• Wenn Sie einen Kühlschrank mit NoFrost-System besitzen, verdecken Sie auf keinen Fall die Lüftungsgitter und lassen Sie einen ausreichenden Freiraum zwischen den Lebensmitteln, um die Luftzirkulation zu ermöglichen.

• Stellen Sie keine Flaschen mit kohlensäurehaltigen Getränken oder mit Flüssigkeiten gefüllte Glasfl aschen in den Gefrierschrank, da diese platzen können.

• Bewahren Sie Lebensmittel in hermetisch dichten Behältern auf, um ein Austrocknen zu vermeiden.

• Essen Sie keine sehr kalten Lebensmittel oder Eiskrems, da sie Verbrennungen im Mundbereich verursachen können.

4.1 Tür offen. Wenn eine der Türen der Fächer geöffnet

ist, kann ein Bildsymbol für eine offene Tür (4.1) angezeigt werden, das beim Schließen der Tür verschwindet. Wenn die Tür länger als 2 Minuten geöffnet bleibt, ertönt ein Warnsignal und das Licht des Kühlschranks schaltet sich ab. Das Warnsignal verstummt, sobald die Tür geschlossen wird.

4.2 Unzureichende Kühlung im Gefrierschrank.

• Wenn die Temperatur im Gefrierschrank ungewöhnlich hoch ist, blinkt das Symbol dem gleichen Gewinde, E14, 220-240 V, 15/25 W oder gemäß den Leuchtangaben.

3.5 Austausch des Karbonfi lters. Der Kühlschrank kann

mit einem Karbonfi lter versehen sein, der unangenehme Gerüche bestimmter Lebensmittel absorbiert und Mikroorganismen (Pilze und Bakterien) aus der Luft fi ltert. Der Filter gewährleistet über einen Zeitraum von 6 Monaten die vollständige Wirksamkeit seiner Eigenschaften. Nach diesem Zeitraum sollte der Filter durch einen neuen ersetzt werden. Der Einbauort ist vom Modell abhängig. Drücken Sie die Nase an und nehmen Sie die Abdeckung ab (3.5.1, 3.5.3, 3.5.5). Nehmen Sie den Filter heraus (3.5.2, 3.5.4, 3.5.6) und entfernen Sie die Versiegelungen (3.5.7). Setzen Sie den Filter wieder in seiner ursprünglichen Stellung ein. Zum Einschalten des Filters: Drücken Sie 5 Sekunden lang , um zum Einstellungsmenü zu gelangen (3.5.8). Drücken Sie mehrmals , bis auf dem Display erscheint (3.5.9). Zur Bestätigung drücken (3.5.10). Verlassen Sie das Menü, indem Sie 5 Sekunden lang die Taste drücken (3.5.11). Bewahren Sie verbrauchte Filter und Ersatzteile vor Kindern geschützt auf. Eine Einnahme von größeren Mengen an Filtermaterial kann gesundheitsschädigend sein. Feuchten Sie den Filter nicht an, da er dadurch seine Eigenschaften verliert.

3.6 S.P.A. - salus per aquam (wahlweise)

Ihr Kühlschrank kann mit dem Feuchtigkeitsregler S.P.A. versehen werden, mit dem ein gleich bleibender Feuchtigkeitsgrad im Gemüsefach aufrechterhalten wird, um ein Austrocknen der Lebensmittel zu verhindern. Der Feuchtigkeitsregler befi ndet sich an der Trennung des Gemüsefachs (3.6.1). Er besteht aus einem Behälter mit einem Gießbecher und einer Füllstandsanzeige. Wenn der Feuchtigkeitsregler S.P.A. Wasser benötigt, sinkt der Füllstand, bis er verdeckt ist. Entnehmen Sie das Gefäß (3.6.2) und füllen Sie damit den Behälter auf (3.6.3). Es wird empfohlen, den Filter alle 2 Jahre auszutauschen (3.6.4).deutsch

Sicherheit Bei der Entwicklung dieses Kühlschranks wurde auf den Schutz und die Bewahrung der Umwelt geachtet. Dieser Kühlschrank arbeitet mit dem Kühlmittel R600A, das keine schädlichen Auswirkungen auf die Umwelt hat. Schützen Sie die Umwelt. Verwenden Sie die für jeden Bereich entsprechend der benötigten Funktion empfohlenen Temperaturen, um Ihren Kühlschrank möglichst effektiv zu nutzen. Schalten Sie den Kühlschrank aus oder verwenden Sie die Urlaubsschaltung, wenn Sie das Gerät über einen längeren Zeitraum hinweg nicht verwenden. So senken Sie den Stromverbrauch und sparen Energie. Öffnen Sie die Türen nicht länger als nötig, da ansonsten der Stromverbrauch ansteigt. Entsorgung von elektrischen und elektronischen Geräten. Das Symbol weist darauf hin, dass das Gerät nicht mit dem normalen Hausmüll entsorgt werden darf. Bringen Sie Ihren Kühlschrank zu einer speziellen Entsorgungsstelle. Durch das Recycling von elektrischen Haushaltsgeräten werden negative Auswirkungen auf Gesundheit und Umwelt verhindert und Energie sowie Rohstoffe eingespart. Für weitere Informationen wenden Sie sich bitte an die örtlichen Behörden oder die Einrichtung, in der Sie den Kühlschrank erworben haben.

• Halten Sie die Lüftungsgitter frei und unabgedeckt.

• Achten Sie darauf, dass der Kühlkreislauf nicht beschädigt wird.

• Verwenden Sie keine Elektrogeräte im Innern des Kühlschranks, es sei denn, diese werden vom Hersteller empfohlen.

• Verwenden Sie keine mechanischen Geräte und sonstigen Mittel zur Beschleunigung des Abtauvorgangs, die nicht vom Hersteller empfohlen werden.

• Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten geeignet, oder die über keinerlei Erfahrung oder Kenntnisse im Umgang mit diesen Geräten verfügen. Es sei denn, der Umgang erfolgt im Beisein eines für ihre Sicherheit zuständigen Verantwortlichen oder sie wurden zuvor im Umgang mit diesen Geräten unterwiesen. Kinder sollten den Kühlschrank nur unter Aufsicht verwenden, um zu verhindern, dass sie mit dem Gerät spielen.

• Wenn das Stromversorgungskabel beschädigt ist, muss es vom Hersteller, dessen Kundendienst oder ähnlich qualifi ziertem Fachpersonal ausgetauscht werden, um Gefahrensituationen zu vermeiden. auf dem Display auf und es ertönt gleichzeitig ein unterbrochenes akustisches Warnsignal. Schalten Sie die Schnellfrost-Funktion ein, um das akustische Warnsignal manuell abzuschalten (2.6.1, 2.6.2, 2.6.3,

• Wenn Sie das Gerät zum ersten Mal einschalten, erscheint das Symbol , es ertönt jedoch kein Warnsignal.

4.3 Stromunterbrechung.

Wenn die Stromzufuhr unterbrochen ist, öffnen Sie die Türen des Kühlschranks so wenig wie möglich. Funktion zum Hinweis eines Stromausfalls: Die Funktion zeigt an, wenn die Stromzufuhr unterbrochen wurde. Zum Aktivieren und Deaktivieren: Drücken Sie für 5 Sekunden, um zur Konfi guration zu gelangen (4.3.1). In der Folge drücken Sie verschiedene Male die Taste bis blinkt (4.3.2). Drücken Sie zum Aktivieren (4.3.3) und verlassen Sie das Menü durch Drücken von

für 5 Sekunden (4.3.4). Nach die Stromzufuhr getrennt wurde, erscheint in der Textmeldung “HINWEIS ZUM STROMAUSFALL BESEITIGEN”. Drücken Sie zum Deaktivieren (4.3.5).

4.4 Detektoren defekt.

Wenn eine defekte Sonde festgestellt wird, wechselt das Display in einen einen speziellen Anzeigemodus: Sonde des Kühlschranks defekt: Es blinkt (4.4.1). Sonde des Eisschrank defekt: Es blinkt (4.4.2). Sonde des mittleren Fachs defekt: Es blinkt (4.4.3). Sonde des Verdunsters defekt: Es blinkt (4.4.4). Im Modus zur Anzeige von defekten Sonden kann keine der Optionen des Kühlschranks verändert werden.

4.5 Normale Geräusche des Kühlschranks

An Ihrem Kühlschrank kann eine Reihe von Geräuschen entstehen, die bei Betrieb ganz normal sind und die kein Grund zur Beunruhigung sind.

• Das gasförmige Kühlmittel kann bei der Zirkulation im Kühlkreislauf ein sprudelndes Geräusch verursachen.

• Der Kompressor erzeugt ein Brummen bzw. leichtes Schlaggeräusch, vor allem beim Anlaufen.

• Durch das Ausdehnen und Zusammenziehen der verarbeiteten Materialien können Geräusche wie Knacken und Knistern entstehen.

• Die vom Lüfter des Gefrierschranks bewegte Luft kann ein schwaches Hintergrundgeräusch verursachen. Versuchen Sie nicht, den Kühlschrank selbst zu reparieren. Rufen Sie den technischen Kundendienst.nederlands
