MANUAL DE USUARIO GP800 Crunch

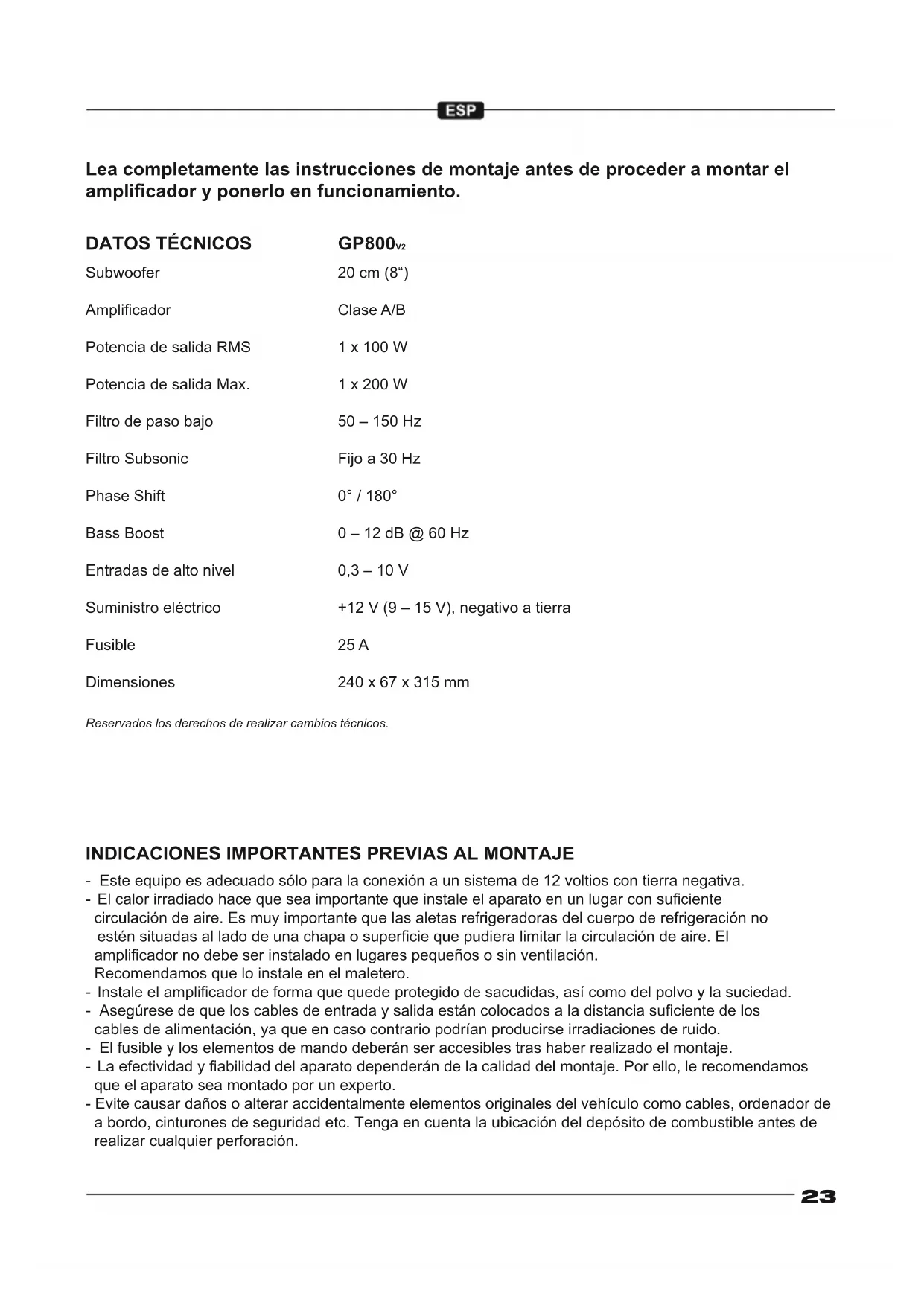

Lea Completely las instrucciones de montaje antes de proceder a montar el amplificador y poderlo en funciona.

DATOS TÉCNICOS GP800v2

Subwoofer 20 cm (8")

Amplificador Clase A/B

Potencia de salute RMS 1 x 100 W

Potencia de salute Max. 1 x 200 W

Filtro de paso bajo 50-150 Hz

Filtro Subsonic Fijo a 30 Hz

Phase Shift 0^ / 180^

Entradas de alto nivel 0,3-10 V

Suministro eletrico +12V(9 - 15V) , negativo a tierra

Fusible 25A

Dimensiones 240 x 67 x 315 mm

Reservados los derechos de realizar Cambios技术和

INDICACIONES IMPORTANTES PREVIAS AL MONTAJE

• Este equipo es adequado solo para la conexión a un sistema de 12 voltios con tierra negativa.
• El calor irradiado hace que sea importante que instale el aparato en un lugar con suficientecirculacion de aire. Es muy importante que las aletas refrigeradoras del cuerpo de refrigeracion noesten situadas al bajo de una chapa o superficie que pudiera limitar la circulacion de aire. El amplificador no debe ser instalado en lugares微量元素 o sin ventilacion.

Recomendamos que lo instale en el maletero.

• Instale el amplificador de forma que quede protegido de sacudidas, asi como del polvo y la suciedad.
• Asegürese de que los cables de entrada y salida están colocados a la distancia suficiente de los cables de alimentación, ya que en caso contrario podrjan producirse irradiaciones de ruido.
• El fusible y los elementos de mandodeferán ser accesiblestrashaberrealizardelmontaje.
• La efectividad y fiabilidad del aparato dependerán de la calidad del montaje. Por el, le recomendamos que el aparato sea montado por un experto.
• Evite Causear daños o alterar accidentamente elementos originales del vehúculo como cables,ordenador de a bordo, cinturones de seguidad etc. Tenga en cuenta laubicación del deposito de combustible antes de realizarequalquier perforación.

CONEXIONES DE ALIMENTACION Y ENCENDIDO

ATENCLON: Antes de comenzar con la instalacion, desconnecte el borne negativo de la bateria del coche para evacrar cortocircuitos.

El cableado del sistemas electrico de coches no suele ser suficiente para cumplir con las necessities de un amplificador. Asegúrese de que los cables electricos que van al GND y al borne de +12V Sean de la dimensa suficiente.

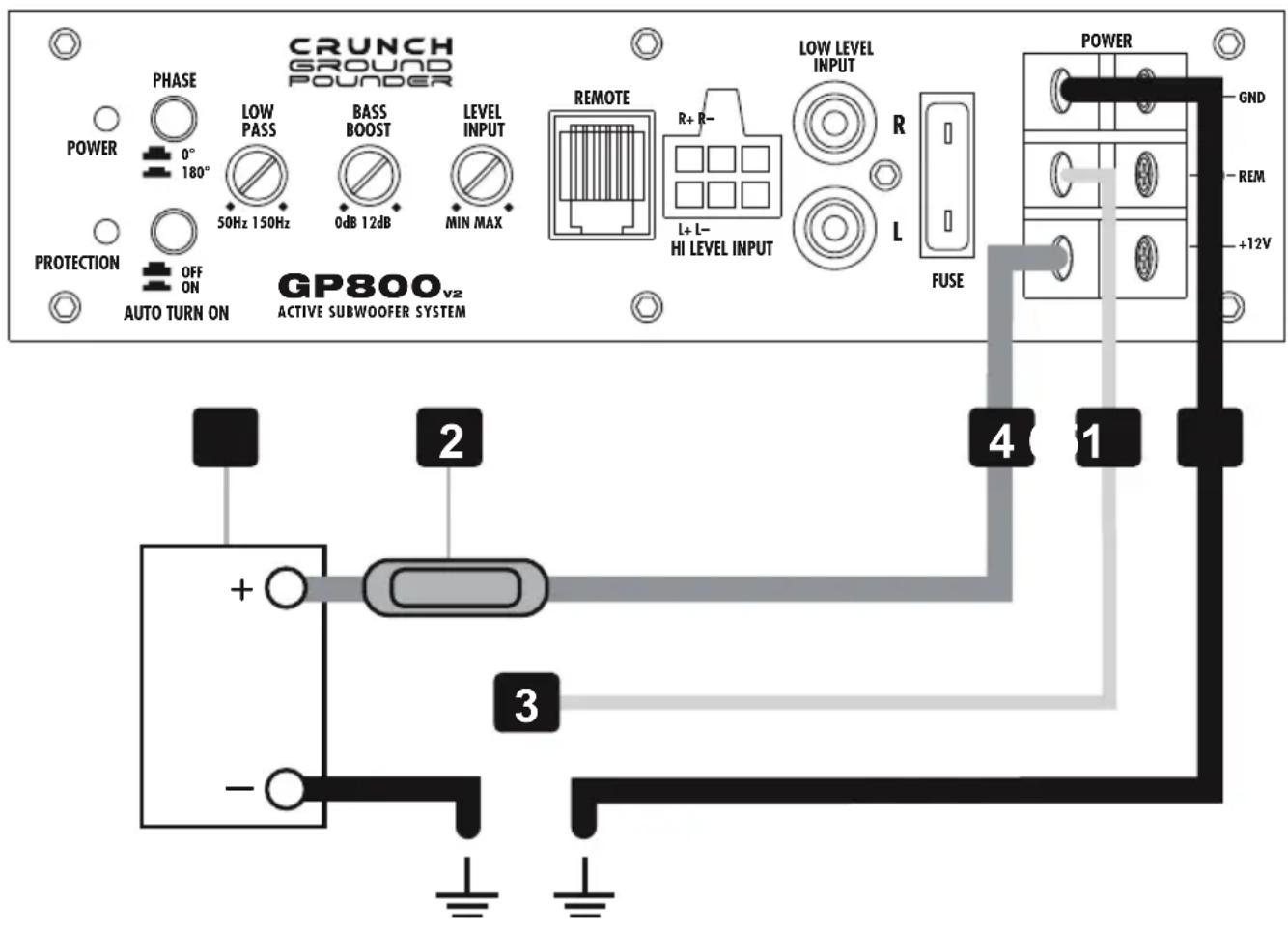

En primer lugar, conecte el terminal GND [6] del amplificador y el polo negativo de la bateria. Es muy importante establercer una buena connexion, por lo que deben retirar los restos de sociedad de los+puntos de connexion de la bateria. Un contacto suelto pueda provocar una disfuncion, o ruidos y distorsiones.

Una vez realizado este, la connexion del amplificador de +12V [4] se unirá mediante un cable electrico con fusible integrado al polo positivo de la bateria. El fusible [2] deben estar situado cerca de la bateria [1], y la longitud del cable del polo positivo que va desde la bateria al fusible deben ser inferior a 30~cm por motivos de seguridad. Inserte el fusible una vez que haya finalizzato con la totalidad de los trabajo de instalacion incluyendo la connexion de los altavoces.

Luego conecte el cable de encendido remoto [3] desde la unidad principal con el terminal REM [5] del amplificador. Un cable con una seccion transversal de 0.5mm2 es adequado.

Si el fusible del dispositivo [FUSE] está defectuoso,uede ser reemplazado por uno equivalente.

CABLE AUDIO

Conecte los cables de audio entre lassonianas RCA de la unidad principal y las entradas RCA del amplificador [7]. En la instalacion del audio cable entre la calidad RCA de la radio del coche y la entrada RCA del amplificador en el coche debe prestarse atencion a que el audio cable y el cable de alimentacion electrica no sean tendidos en el本身就是lado del vehiculo. Conviene practaruna instalacion separada, es decir la instalacion del cable de alimentacion en el conducto izquierdo del cable y del audio cable en el conducto derecho o bien vice versa. Ilro reduce la diafonia de interferencias frete a la audio-senal.

ENTRADAS DE ALTO NIVEL

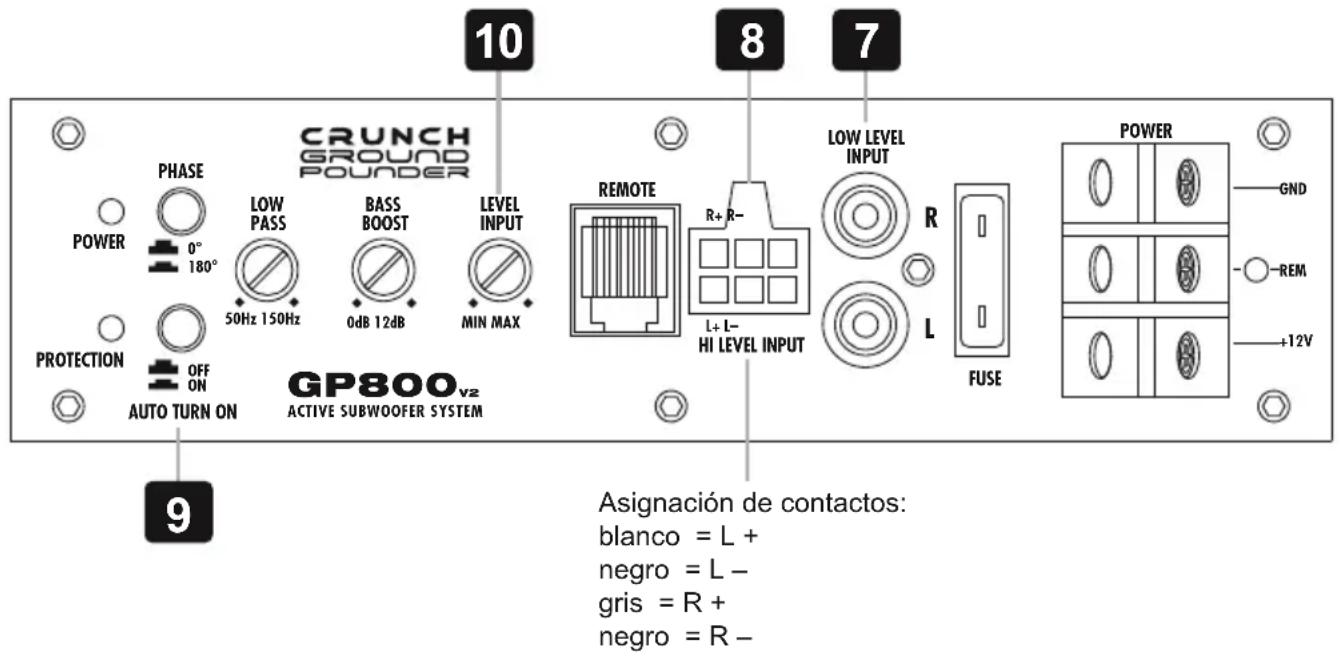

La entrada de alto nivela HI LEVEL INPUT [8] esADECuada para conectar la entrada de dispositivo con cable de altevoz si su unidad radio-CD no esta dotada de calidas de previo. Amplie los cables de salida de la unidad radio-CD hasta la ubicacion del dispositivo con cable de altevoz adecuado que pueda proportionarle su instalador autorizzato.

ATENCION: Jamas utilise la entrada de alta y RCA al mesmo tiempo. Este puede occasionar graves daños al dispositivo. Tenga mucho cuidado en que los cables de alta jamásthern en contacto con masa.

AUTO ENCENDIDO

Pulse el interruptor AUTO TURN ON [9] en la posicion ON. Cuando launidad de audio se enciende, el Amplificador detecta un encendido de 6 Volts con un llamao "DC Offset" a工程技术 de la direccion de entrada conectada en la entrada de alta [8]. Entonces, el amplificador también se enciende. Tan antes launidad de sonido se apague, el amplificador se apagará automatistically. En este caso la connexion REM de encendido [3] no es necesaria.

NOTA: este Sistema suele funciona con el 90% de las unidades de audio ya que normalmente está dotadas de salute de Alta. Solamente en algunos unidades antigunas que se pueda encontrar en el mercado, el sistemas de Auto Encendido no funciona.

SENSIBILIDAD DE ENTRADA

El nivel de entrada pueda adaptarse a todas las radios de coche. Ponga el regulator de volumen de su radio en posicion media y ajuste el regulator del nivel de entrada LEVEL INPUT [10] de forma que se escuche un volumen medio. En esta posicion, normalmente se garantiza unaresherva de potencia suficienti si se da una distancia de voltaje sofometrico optima.

BASS BOOST REGULABLE

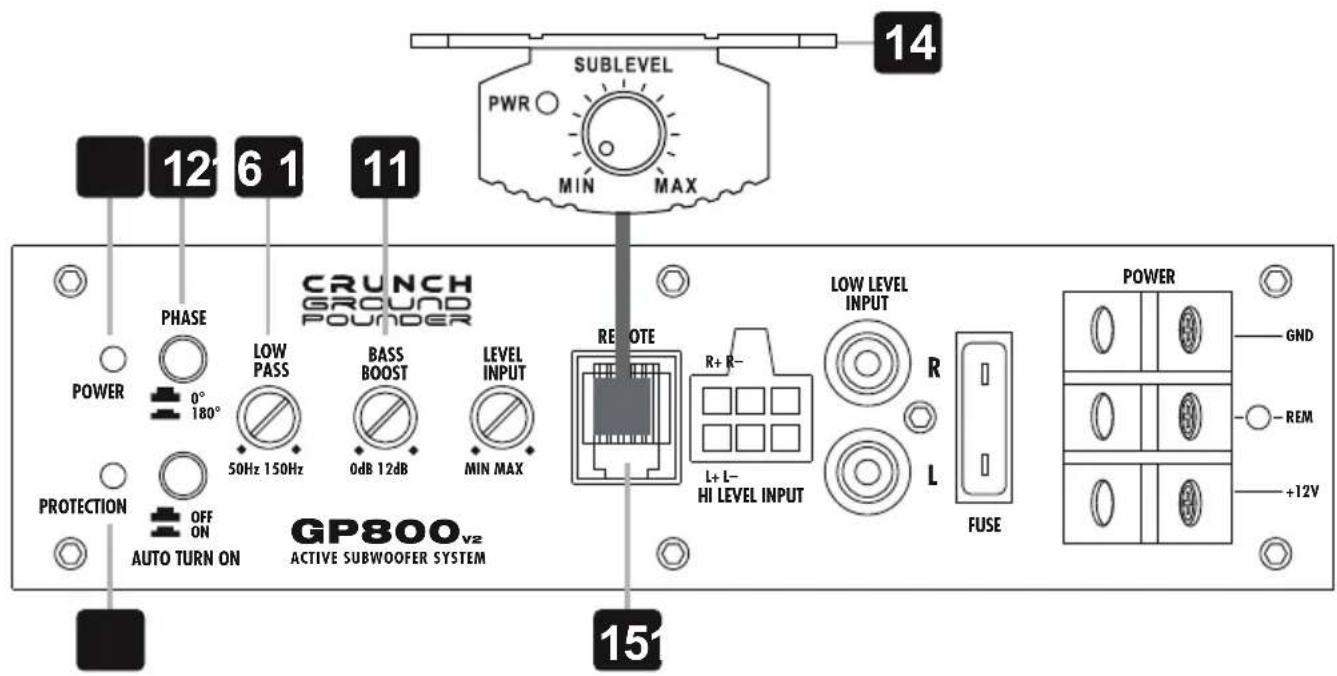

Con el regulador BASS BOOST [11] se pueda ajustar el nivel de 0 - 12dB.

INTERRUPTOR DE FASE

El interruptor de fase [ 12 ] permitted to make the fases of 0^ a 180^ para ajustarla a la acustica del vehiculo.

FILTRO DE PASO BAJO REGULABLE

Selección el corte de Frequencia desedo en el regulator LOW PASS [13]. De esta forma, solo las frequencias por debajo del corte seran amplificadas y el subwoofer configurará más preciso y eficientemente.

CONTROL REMOTO DE GRAVES

Con el control remoto de graves [14] suministrado, pueda ajustar el volumen de su grave sin abandonar el asiento del conductor, lo que le ayudará促成 el efecto deseado fácilmente. Conecte el control remot y el conector REMOTE [15] con el cable incluido.

CIRCUito DE PROTECCION

EI POWER LED [16] encendido en verde significa que el Amplificador funciona normalmente.

El PROTECTION LED [17] encendido en rojo significa que el Amplificador esta en cortocircuito o sobrecalentado. Puede ser debido a una impedancia demasiado bajo de los altavoces. Si this occur el circuito de proteccion del amplificador lo desconecta inmediamente. El amplificador volve a functionar por si solo una vez solventado el problema.

SOLUTION DE PROBLEMAS

Si Tiene problemas afterwards de la instalacion, siga los procedimientos de solucion de problemas descritos a continuacion.

Procedimiento 1:

Verifique que el amplificador está bien conectado.

Compruebe que este encendida la luz de POWER LED en verde. Si este es el caso, al paso 3, de otra manera, continu.

1. Compruebe el fusible en linea en el cable positivo de la bateria. Cambie si es requisite.
2. Compruebe los fusibles en el amplificador. Cambie si es requisite.
3. Compruebe que la connexion a tierra esté connectada a metal limpio en el chasis del vehiculo. Repare o cambie si es requisiteo.
4. Compruebe que haya 9 - 16 voltios en el positivo de la bateria y en el cable de encendido de la unidad remota.

Compruebe la calidad de las conexiones de ambos cables en el amplificador, estereo y bateria / porta-fusibles.

Repare o cambie si es besoinio.

1. Verifique que el interruptor AUTO TURN ON este en la posicjON y HI LEVEL INPUT este conectado correctamente, si no uses las entradas RCA AUDIO INPUT.

Procedimiento 2:

La luz de PROTECTION LED está encendida en rojo.

1. Si el LED de proteccion es ta encendido, es un signo de que el systema esta functionando a elevado rendimiento sin la ventilacion adecauda. Asegurese de que existe suficiente circulacion de aire alrededor del aparato. Apague el systema y permita que el aparato se enfrte. Compruebe que el alternador del vehiculo esta funcionan do y aportando la carga necessaria al systema eletrico del vehiculo. Si el voltaje es adecaudo y estas medidas no solucionan el problema, el fallo(puedevenir deldispositivo.

Procedimiento 3:

Compruebe la salute de sonido del amplificador.

1. Compruee si las conexiones de entrada RCA estan bien en el estereo y el amplificador. Compruee a lo longo del cable para ver si está retorcido, empalmado,etc. Pruebe las entradas RCA para determinar los voltajes de CA tenerdo el estereo encendido. Repare o cambie si es necessario.

2. Desconnecte la entrada RCA del amplificador. Conecte la entrada RCA desde el estéreo de prueba directamente a la entrada del amplificador.

Procedimiento 4:

Verifique el amplificador si Tienechasquidos al encender.

1. Desconnecte la seals de entrada al amplificador y encienda y apague el amplificador.
2. Si el ruido se elimina, conecte el conductor remote del amplificador a la unidad fuente con un modulo de encendido de retardo.

Procedimiento 5:

Verifique el amplificador si siente excessivo ruido de motor.

1. Pase todos los cables que llevan senales (RCA,cables de altavoces) lejos de los cables de alimentacion y de tierra.
2. Desvierialquiera y todos los componentes elctricos entre el estereo y los amplificadores.Conecte el estereo directamente a la entrada del amplificador. Si el ruido desaparece el componente que está sando desviado es la causa del ruido.

0

1. Quite los cables a tierra existentes de todos los componentes electricos. Vuelva a conectarlos a tierra en Lugares differentes. Verifique que el situó de connexion a tierra está limpio,que sea metal brilloso sin pintura,oxido,etc.

0

1. Añada un cable a tierra secundario desde el terminal negativo de la batería al chasis de metal o al bloque del motor del vehúculo.

0

1. Haga que su mecánico pruebe la carga del alternador y la bateria. Verifique que el sistemas electrico del vehiculo este en order, incluyendo el distribuidor, las bujias, los cables de las bujias, el regulator de voltaje, etc.

CRUNCH

GROUN

POUNDER

Audio Design GmbH

Am Breilingsweg 3 · D-76709 Kronau/Germany

Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510
