MANUAL DE USUARIO SoundWare XS 2.1 BOSTON ACOUSTICS

2.1 Sistema de parlantes de sonido envolvente
Manual del Propietario / Instruciones de Seguidad/ Informacion de Cumplimiento

Italiano

INSTRUCCIONES DE SegURIDAD IMPORTANTES

Este sibbolo que aparece en el aparato indica peligros derivados de tensiones peligrosas.

Este"simbolo que aparece en el aparato indica que el usuario debe leer todos los avisos de seguridad delmanual del usuario.

Este symbolo que aparece en el aparato indica doble aislamento.

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Preste atencion a todas las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato circa de agua.
6. Limpie unicamente con una tela seca.
7. No obstruya las aberturas para ventilacion. Instale de acuerdo con las instrucciones del fabricante.
8. No instale circa de fuentes de calor como radiadores, rejillas de calefacion, estufas uothers aparatos (incluidos amplificadores) que emitan calor.
9. No anule el proposto de seguidad del enchufe polarizado o de puesta a tierra. Un enchufe polarizzato tiene dos patas, una más ancha que la othera. Un enchufe de puesta a tierra Tiene dos patas y una tercera de puesta a tierra. La pata ancha o la tercera pata es para su seguidad. Si el enchufe provisto no encaja en el toma, consulte a un electricista para recomplazar el toma absoluto.
10. Proteja el cable de alimentacion para que no se pise ni se apriete, especialmente en los enchufes, en los receptaculos, y en el punto donde salen del aparato.
11. Utilice unicamente aditentes o accesosesionados por el fabricante.
12. Desenchufe el aparato durante tormentas electricas o cuando no se lo utilise durante periodos largos.

IADVERTENCIA! Para reducir el risgo de incendio o descarga electrica, no exponga el aparato a la lluvia o a la humdad.

Este*simbolo que aparece en el aparato indica que el aparato se debe colocar en un punto de recoleccion separada para desechos electronicos y no debe serarrojado+junto con los residuosdomesticos.

1. Todas las activités de assistencia técnica deben ser realizadas por personal de service calificado. Se requires Assistance Tecnica cuando el aparato se ha sido de在哪querially, por ejemplo por dano del cable de alimentacion o del enchufc, derame de un liquido o caida de objetos en el aparato, exposicion del aparato a lluvia o humedad, o mal functionamento o caida del aparato.
2. Mantenga una distancia minima de 2^ (50mm) en el frente, la parte posterior y los lateros del aparato, para que reciba sufiente ventilacion. La ventilacion no debe ser impedida cubriendo las aberturas para ventilacion ni colocando sobre o alrededor del aparato elementos como periodicos, manteles, cortinas, etc.
3. No se deben colocar fuentes de llama abierta, como velas encendidas, sobre el aparato.
4. El aparato no se debe exponer a goteos ni salpicaduras. No se deben colocar objetos llenos de liquido, como floreros, sobre el aparato.
5. Ya sea el conector de entrada de potencia en la parte posterior del aparato o el enchufe de la pared debe permanecer accesible, para poder desconectar la potencia del aparato.
6. Para desconectar el aparato por completeo de la red de AC, desconecte el cable de alimentacion del recepticulo de AC.
7. El enchufe del cable de alimentacion debe permanecer lista paraFuncionar.

Especificaciones Satellite Subwoofer

Respuesta de fecuencia: 150Hz - 20kHz 40-150Hz

Rango de potencia de 10-100 varios amplificador recomendado:

Sensibilidad: 85dB [SPL/2,8v a1m] —

Impedancia Nominal: 8 ohms

Frecuencia de transicion: 5kHz 60Hz - 180Hz 24dB/octava pasa bajo

Salida del amplificador: 100 varios RMS; (250 varios pico) BassTrac los

circuits eliminan la distorsion

Bafle de bajos: 212''(64mm) 8" (203mm)

Bafle de agudos: 12''(13mm)

Dimensiones: 4% × 4% × 3% 12% × 11% × 15%

(Alto x Ancho x Profundidad) (108 x 113 x 94mm) (310 x 284 x 395mm)

Peso: 1 lb (.45kg) 20 lbs (9kg)

Introduccion

Gracias por comprar el Sistema de parlantes de Boston Acoustics. Estos parlantes incorporen componentes de alta calidad que producen el sonido famoso de Boston. El Sistema SoundWare XS 2.1 está ideally nado disnado para usar como una solución de canal 2.1 en un sistemas de cine en casa de alta calidad de canal 2.1 o un sistemas de música.

El planta SoundWare XS 2.1 de parlantes-ofre, articulados exceptionalmente, un dialgo en pantalla, musica, efectos y bajos de ambiente desde un paquepequeo y elegante.La ubicacion y calidad de la compactera,las Frequencias especificas del planta aseguran una dispersion uniforme amplia para cubrir por completouna sala de audeciones.Todos los parlantes también presentan blindaje magneto MagnaGuard que garantiza que el Campo magneto del parlante no interfiera con la imagen tevisiva.

Desembalaje del sistema

Desembale cuidadosamente el sistemas. Si hay algo Seal de daños debidos al transporte, comuniqueselo inmediamente a su distribuidor y/o a su serviceo de entrega. Conserve el carton de envio y los materiales de embalaje para una futura utilizacion.

Opuestos de colocación

El altovo SoundWare se pueda colgar en la pared realizando las herramrientas suministradas o se pueda colocar simplement sobre una estantería. En esteultimate caso,usted能看出implemente fjar los pies de goma con la parte posterior de adhesivo y conectarlos cables del altovo.

como sujetar el soporte esférico giratorio

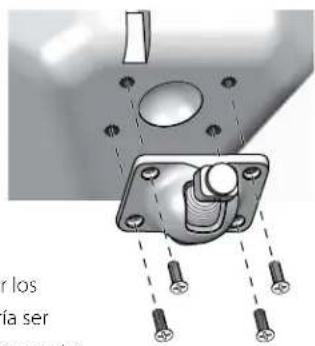

Si Tiene pensado usar los soportes para colgar, deben fazer el soporte esférico giratorio al altovoz. Emplee los quatre tornillos mecánicos de性和a planatal como se indica en la ilustracion.

Cómo fazer los soportes a la pared

Se suministran los soportes para colgar los altavoces en una pared plana o en una esquina. Lo que no se suministra son las herramrientas para fjar los soportes a la pared. Por qué? Porque existen demasiados temas differentes de superficies en las que se podrián colgar los altavoces. Podria tratarse de una pared de yeso Basics, con o sin un pilar detrás de ella. Podría ser un panel de madera o, incluso, un muro de cimentacion de cemento. No existe ningún instrumento

de sujeccion que nosotros podamos suminar y que pueda functionar en todas las situaciones posibles. As if, teniendo en cuesta el tipo de superficie en el que se está colgando el altovoz, adquiera el instrumento de sujecion apropiado. Necesitará cuatro para cada altovoz. Si no está seguro de qué tipo ha de utiliser, acuda con los soportes para colgar a una ferreteria de su confianza, consulte sobre la pared en la que pretende colgar los altovoces y pida que le recomienda un instrumento de sujecion apropiado. Tenga en cuesta el時間 del altovoz.

Polaridad de la conexión del altovoz

Todo los altavoces de un sistemas deben acoplarse con la mesma polaridad o "en fase". Los terminales de los altavoces SoundWare estan codificados mediante colocores para identificar las conexiones "+" (rojo) y"-(negro). Todos los cables estanMarcados de manera que coulda distinguirse un conductor de other. La marca puee consistir en un ribete moldeado en elaislamento de un conductor o en una raya en el aislamento, o bien el conductor suea estar codificado mediate color. Utilice la marca en los cables de altevoz para asegurarse de que el terminal "+" del amplificador esta conectado al terminal "+" del altevoz, y que"" está connectado a--, en todas las conexiones.

como conectar los altavoces

Separe los dos conductores del cable. Retire aproximadamente 3/8 de aislecimiento del final del cable. Presione hacer abajo sobre la parte superior del terminal para abrir el orificio del cable. Inserte el cable y suele el terminal para asegurarlo. Asegürese de que no hay hebras de cable sueltas. Nota: en la parte posterior del altovoz hay un canal para cables de hasta calibre 18; para Maintenerlo colocado y fuera de la vista.

Cómo colgar los altavoces

Una vez haya fijado el soporte para colgar y conectado el altovoz, el resto es fácil.

1. Coloque la parte redondeada del soporte esférico del altovoz en el soporte para colgar y desíncelo hacía abajo para encajarlo en su situó.
2. Oportunamente - Inserte y apriete el tornillo para asegurarlo todo.
3. Puede enganchar los cables del parlante de los satélites directamente a su receptor o a los terminales de salute del parlante en el subwoofer. El sonido resultante es el mismo.

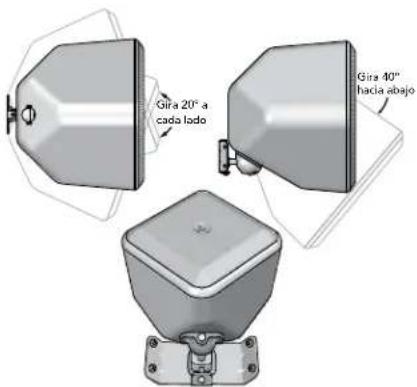

Los altavoces SoundWare giran sobre sus soportes. Verticalmente, poder desider mirar al frente hasta estar inclinados 40^ hacía bajo. Cuando se utilizes el soporte para colgar sobre una pared plana, poder girar 20^ de lado a lado. (nota: si se cuelga en una esquina, el altovo noURTRA girar del lado a lado.) Afloje el tornillo del jeu giratorio situado en la parte frontal del soporte esférico giratorio, gireel altovo hasta su posición y vuelva a aplcar el tornillo.

El SoundWare oradores también se pueda montar utilizing el soporte de esquina.

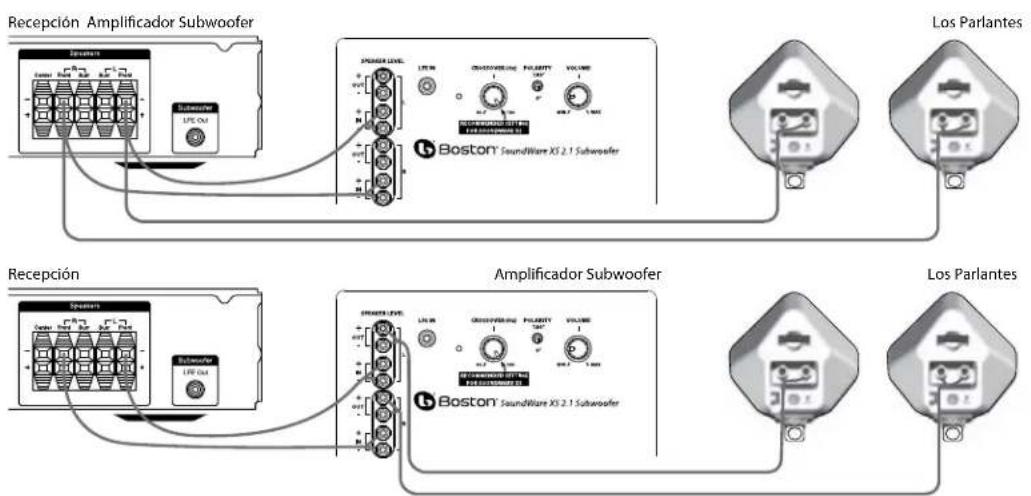

Conexiones del subwoofer

NOTA: Siempre se suministra potencia al subwoofer a menos que se desenchufe o se cambie a la posicón apagado con el interruptor del panel posterior. Los circuitos de encendido automatico únicamente activan o desactivan el amplificador de potencia. Asegürese de que el subwoofer y el receptor está desenchufados al realizar la conexión.

Potencia: Cuando enchufe el subwoofer, asegürese de que use un toma de pared o un toma electrico dedicado. Algunos receptores le ofrecerán un toma con interruptor. No lo utilise. Estos tomas electricos en tablero no ofrecen la cantidad de corrente o la aloacion correcta que requiere un amplificador de potencia, tal como el de su amplificador.

Utiice estos terminales de nivel alto con los receptores que no tenen salida del subwoofer. Las entradas del parlante acceptan snales del parlante de los canales tanto derecho como izquierdo desde su receptor. Cuando utilize un receptor para un systema de cine, coloque el tipo de parlante en "Grande". El ajuste en grande producirà un sonido mas potente.

Optional: Conecte los satélites a los terminals de salute del parlante en el subwoofer.

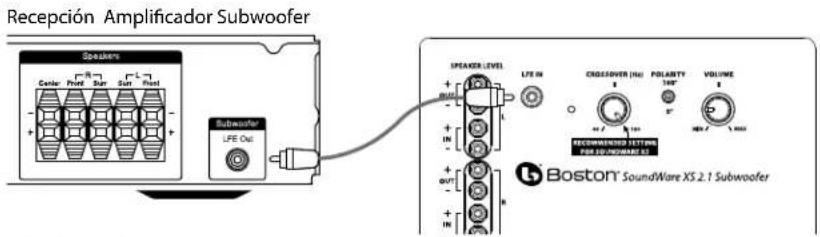

Ajuste del Control de Transiciones

Al utilize las entradas Niveau du haut-parleur (no la entrada LFE (BF)),enta en functiOnamento el circuito de division de frequencies incorporedo del subwoofer. Como punto de partir, el conjunto cruzado de control del subwoofer a 180Hz. Realice el ajuste fino de la transiOna oido, para lograr la combinacion mas uniforme con sus parlantes principales. La mayor configuracion del control de transiOna depende de la ubicacion del parlante y la preferencia personal.

Nivel de Linea

Selección "subwoofer-si" del menu de configuración de su receptor. Si el receptor da unaopsis de filtro de corte de fecuencia 150Hz o 120Hz uso. Conectaro de esta manera, el amplificador del receptor noiene la carga de reproducir las dificiles segales de graves bajo que pueda occasionar la distorsion audible del receptor. En algunos casos, también puede depender de otherasajustesde un receptor. Recomendamos consultar el manual de su receptor.

Funcionamento

Enchufé el cable AC del subwoofer en un toma de pared. No use tomas en la parte trasera del receptor. Coloque el interruptor de encendido en la configuración deseada.

OFF - El subwoofer está apagado y no producirá ningún sonido. Tal vez紊 deee apagar el subwoofer si no lo usa por algo tiempo o desea ahorrar electricidad.

ON - El subwoofer siempre está encendido. Si no se detecta signaled algo, cuando se queden varios horas cambiará automatistically al modo de ahorro de energia Mute.

Un indicator LED indica en que modo se encuentra el subwoofer:

OFF - El subwoofer está apagado

ROJO - MUDO (ninguna senal detectada, amplificador desactivado)

VERDE - AUDIO ON (senal detectada, amplificador activado)

El subwoofer ingresar automatically al modo MUTEuego de various minutes cuando no se detecte senal proveniente de su sistemas. A continuacion, el subwoofer se activara instantanamente cuando se detecte una senal.

Control de Transmisión

Ajusta la Frequencia a 180Hz del filtro deuda para el subwoofer Nivel del parlante. Nota: este control no está activo al utilizes el conductor de entrada LFE (BF).

Control de Volumen

Gire el control de Volumen del subwoofer a la posicjion de las 9 en punto. Si no emana ningun sonido del subwoofer, verifique el cable de AC, el interruptor de Potencia y los cables de entrada. Los connectores de los cables estan hacer contacto correctamente? El cable de AC está connectado a un receptaculo "Vivo"? El subwoofer está en la posicjion Auto o Encendido?

Ajuste el control del Volumen del subwoofer hasta que escuche una coincidencia entre el parlante principal y el subwoofer. La的回答a de graves no debe dominar el sonido de la habitacion, sino que se deben ajustar deforma que exista un combinacion natural en todo el rango musical.

Control de Polaridad

(0° 180°): SeLECTIONA la fase regular (0°) o invertida (180°) para el subwoofer. Ajuste este interruptor para producir los bajos más completos y dinamicos. El efecto de la fase sera más audible en los instrumentos de percusión de baja Frequencia o en la música con una linea de repetition constante de bajos.

Mantenimiento y Servicio

Todas las conexiones de cableado deben inspeccionarse y limpiarse o establearse de nuevo por lo menos una vez al ano.

Si se produce algo n problema, aegurese de que todas las conexiones se han realizado adecadamente y que estan susetas y limpias. Si se produce un problema en un parlante, vuela a cablear espe parlante en una ubicacion differente dentro del problema. Si el problema persiste en este parlante, el problema está en el parlante. Si suena bien en la energia posicion, es una indication muy clara de que hay un problema de mayor calado en la electrònica del problema. En el caso de que su problema SoundWare XS 2.1 necesse asistencia技术水平a, pongase en contacto con su distribuidor local de Boston Acoustics o visite bostona.com para&#ir un listado de distribuidores en su zona.

Si el subwoofer no funciona, verifie que todos los conectores en los cables estan haciando contacto correctamente y que el enchufe de AC está connectado a un receptaclevo "vivo".

Boston Acoustics garantiza al comprador original de是我国o sIema SoundWare XS 2.1 que no tarda defectos de materiales ni de mano de obr en sus piezas mecanicas durante un periodo de 5 anos desde la fecha de compra. El periodo de garantia de los componentes eletricos del SoundWare XS 2.1 es de 1 ano.

Es responsabilitad suya instalarlos y utiliseros de acuerdo con las instruetiones suministradas, proportionsar un transporte seguro hasta un representante de service autorizzato de Boston Acoustics, y presentar la prueba de compra en forma de recibo de compra cuando sea requisite este service.

Quedan excluidos de esta garantía los días que resulten del abuso, del mal uso, de una instalación inadequada, de accidentes, del transporte, o de reparaciones/modificaciones por parte de在哪quiera que no sea el representante de servicios autorizzato de Boston Acoustics.

Esta garantia se limita al producto de Boston Acoustics y no cubre daños de equipos afines. esta garantia no cubre los costos de desinstalacion o reinstalacion. esta garantia sera nula cuando se haya retirado o borrado el numero de series. esta garantia le otorga direchos legalesesionlicos y también le podrnan corresponderotiros Derechos que varian de un pais a otro.

Primero,pongase en contacto con el distribuidor al cui ha comprado el producto. Siesto no es possible,scriba a:

Opongase en contacto con nosotros por medio de un correo electrico:

Estados Unidos: [e-mail]

Le indicaremos de inmediato que action tomar. Si fuera necessario devolver su systema SoundWare XS 2.1 a fabrica, le pedimos que lo envie con franqueo pago. Despues de la reparacion, lo devolveremos con costos de transporte pagados solo en Estados Unidos y Canadá.

Boston Acoustics busca continuamente melhor yactualizar sus productos. Las especificaciones y detailles de construccion estan suspos a cambios sin previo aviso.
