MANUAL DE USUARIO S40/S40H - S50/S50H PREDATOR
MANUAL DE INSTRUCCIONES
Predator
=Air Conditioner
S40/S40H S50/S50H
Para garantizar un uso correcto, lea atentamente las instrucciones antes de utilizar el aparato y guarde el manual para futuras referencias.
Índice
Advertencias de seguridad .... 3

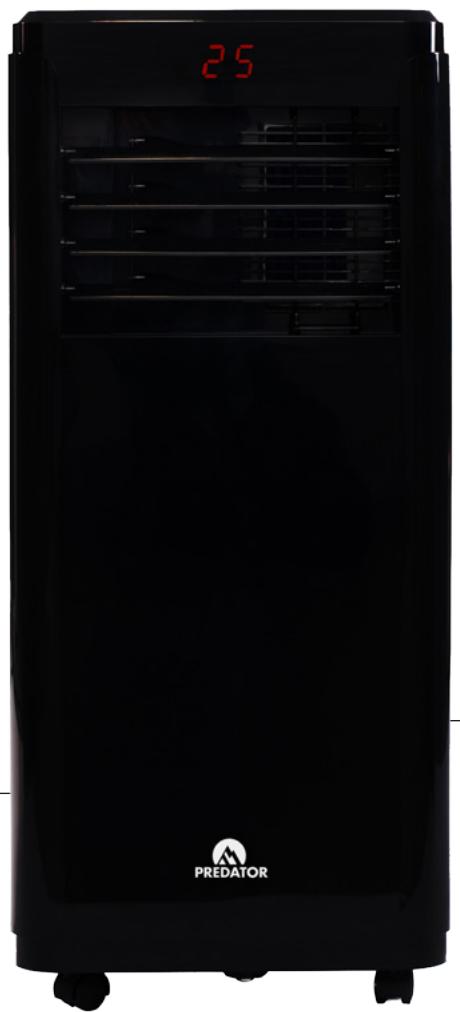

Descripción del Aparato 15
Accesorios 15
Panel de control 16

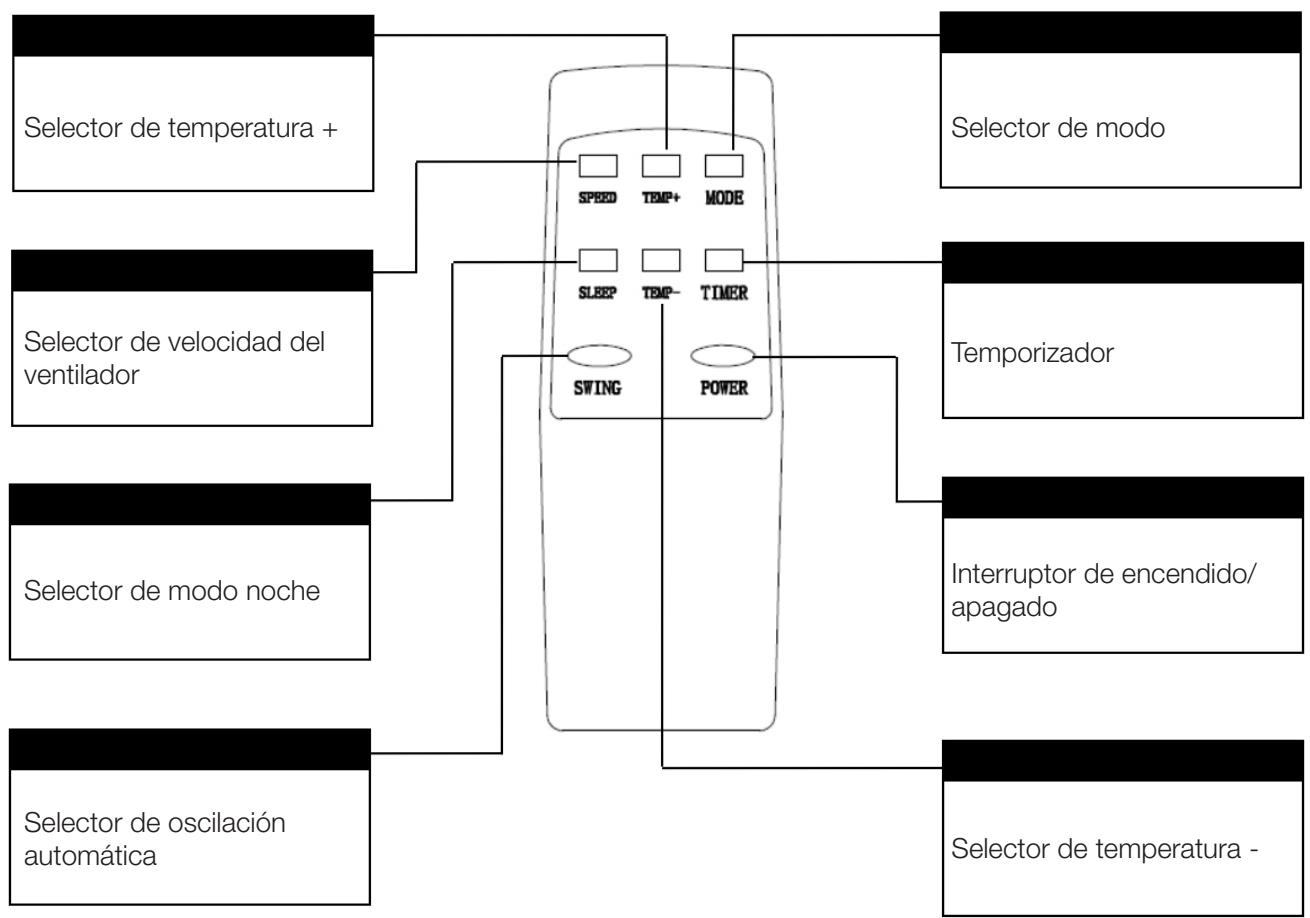

Mando a Distacia....17

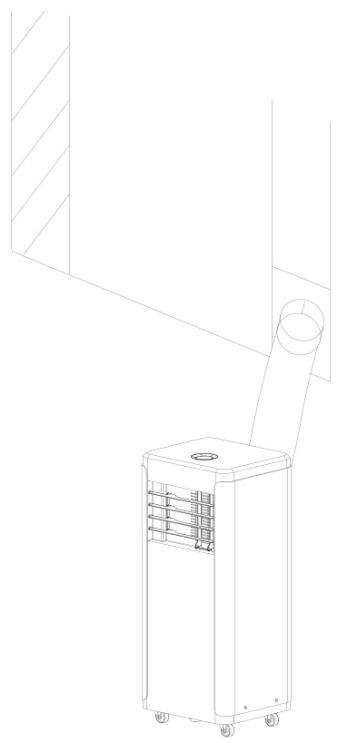

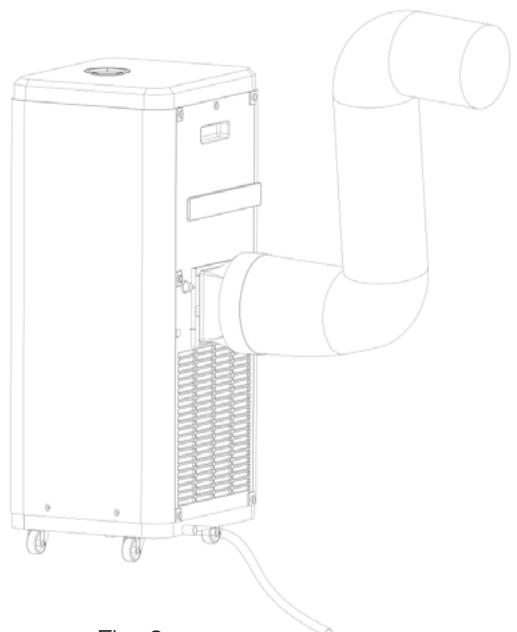

Modos de Funcionamiento ....18

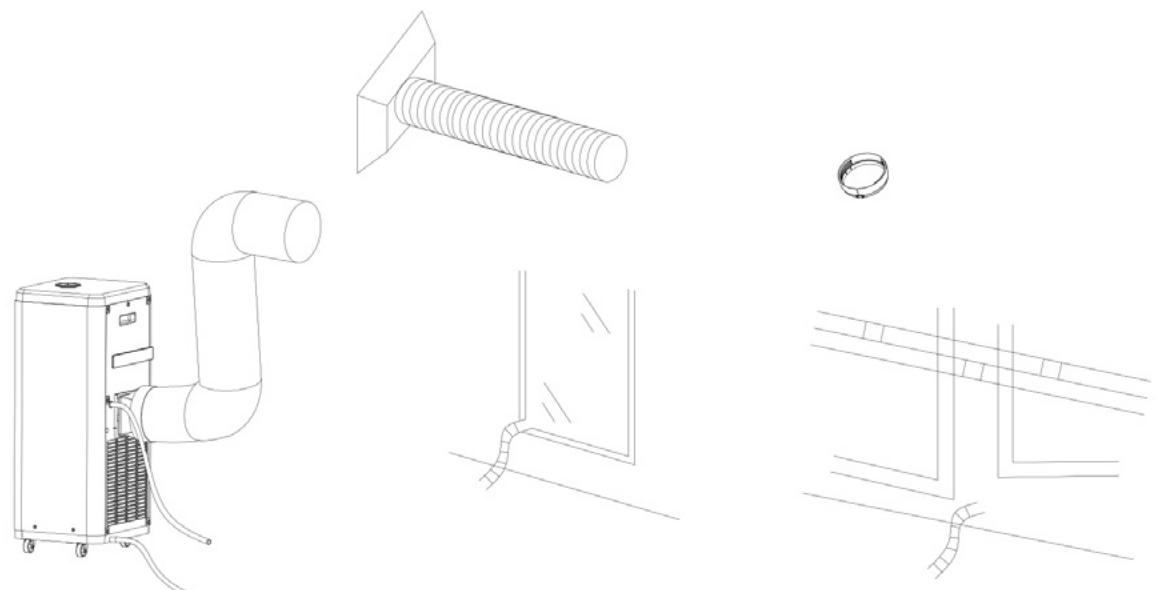

Instalación 22
Mantenimiento....24
Solución de problemas....25
1. Concienciación de seguridad
MUY IMPORTANTE!
Por favor, lea este manual de instrucciones detenidamente antes de instalar o usar este aire acondicionado portátil. Conserve estas instrucciones para futuras referencias o eventual garantía.
Advertencia
Use solo los productos recomendados por el fabricante para acelerar el proceso de descongelación o para limpiar el aparato.
La unidad debe ser almacenada en un lugar libre de fuentes inflamables que estén en continuo funcionamiento ( calefactor eléctrico encendido, llamas abiertas..)
No perforar ni quemar la unidad
Tenga en cuenta ta que los refrigerantes pueden ser inodoros.
El aparato debe instalarse, funcionar y almacenarse en un lugar de superficie superior a X m2:
X= 10.8 para 14000 Btu/h
X= 14 para 18000Btu/h)
| MODEL | X (m2) |
| 5000Btu/h,7000Btu/h,8000Btu/h | 4 |
| 9000Btu/h,10000Btu/h,10500Btu/h | 12 |
| 12000Btu/h,14000,16000Btu/h,18000Btu/h | 15 |
ADVERTENCIA
Información específica sobre aparatos que usan gas refrigerante R 290.
- Lea detenidamente todas las advertencias.
- Al descongelar y limpiar la unidad, use solo productos y herramientas recomendadas por el fabricante.
- El aparato debe colocarse en un área sin fuentes de ignición continuas (por ejemplo: llamas abiertas, gas o aparatos eléctricos en funcionamiento).
• No perforar o quemar la unidad.
- Este aparato contiene la cantidad de gas refrigerante R290 que se indica en la etiqueta.
- R290 es un gas refrigerante que cumple con las directivas europeas sobre el medio ambiente.
- Si el aparato se instala, utiliza o almacena en una zona no ventilada, la estancia deberá estar diseñada para evitar la acumulación de fugas de refrigerante que pueden provocar un riesgo de incendio o explosión debido a la ignición del refrigerante causada por una fuente de ignición ( calentadores eléctricos, estufas u otras).
-
El electrodoméstico debe almacenarse de manera no sufra un fallo mecánico.
-
Las personas que manipulen el circuito de refrigerante deben contar con la certificación apropiada emitida por una organización acreditada que garantice su capacidad para el manejo de refrigerantes de acuerdo con una evaluación específica reconocida por las asociaciones de la industria.
- Las reparaciones deben realizarse siguiendo las recomendaciones del fabricante. El mantenimiento y las reparaciones que requieren la asistencia de otro personal calificado deben realizarse bajo la supervisión de un individuo especificado en el uso de refrigerantes inflamables.
- El aparato es solo para uso en interiores.
- No use la unidad en un enchufe estropeado o incorrectamente instalado.
- No use la unidad en las siguientes situaciones:
A: Cerca de una fuente de fuego.
B: En un área donde es probable que salpique algo de aceite.
C: En un área expuesta a la luz solar directa.
D: En un área donde es probable que salpique el agua.
E: Cerca de un baño, una ducha o una piscina.
- Nunca inserte sus dedos o cualquier otro objeto en la salida de aire. Tenga especial cuidado de advertir a los niños sobre estos peligros.
- Mantenga la unidad hacia arriba durante el transporte y el almacenamiento, de esta manera el compresor se asienta correctamente.
- Antes de limpiar el aire acondicionado, siempre apague o desconecte la fuente de alimentación.
- Para evitar la posibles incendios, no cubra el aire acondicionado
- Cuando mueva el acondicionador de aire, siempre apague y desconecte la fuente de alimentación, y muévalo despacio.
- Todos los enchufes usados deben cumplir con los requisitos de la seguridad eléctrica local. Si es necesario, verifiquelo para conocer los requisitos.
- Si el cable de suministro está dañado, debe ser reemplazado por el fabricante, su agente de servicio o personas calificadas.
- Este electrodoméstico puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia y conocimiento si han recibido supervisión o instrucciones sobre el uso del aparato de una manera segura y entienden los peligros involucrados Los niños no deben jugar con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser realizados por niños sin supervisión.
- El aparato debe instalarse de acuerdo con las regulaciones nacionales de cableado.
- Detalles del tipo y calificación de los fusibles: T, 250V AC, 2A.
Reciclaje
- Esta marca indica que este producto no debe eliminarse con otros residuos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o a la salud humana derivados de la eliminación incontrolada de residuos, recíclelo de forma responsable para promover la reutilización sostenible de los recursos materiales. Para devolver el dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el distribuidor donde compró el producto, pueden llevar este producto para un reciclaje seguro para el medio ambiente.
- GWP: R290: 3
- Póngase en contacto con un técnico de servicio autorizado para la reparación o el mantenimiento de esta unidad.
- No tire, ni deforme, ni modifique, ni sumerja en agua el cable de alimentación ya que puede dañar la unidad y provocar una descarga eléctrica.
- Se observará el cumplimiento de la normativa nacional sobre gases.
- Toda persona que rompa o trabaje con circuitos de refrigerante debe tener un certificado vigente y válido expedido por una autoridad de evaluación acreditada por la industria, que le autorice para manipular refrigerantes de manera segura y de acuerdo con las especificaciones propias de estos sistemas.
- El mantenimiento sólo se realizará según las recomendaciones del fabricante del equipo. Las operaciones de mantenimiento y reparación que requieran la asistencia de personal cualificado se llevarán a cabo bajo la supervisión de la persona competente en el uso de refrigerantes inflamables.
- No obstruya las aberturas de ventilación libres.
- No encienda ni detenga la unidad usando el enchufe directamente.
- Desenchufe la unidad si nota ruidos, olores o humo.
- En caso de daño en el aparato o en alguna pieza, apague y desenchufe la unidad y póngase en contacto con el distribuidor o con un servicio técnico
- Para evitar cualquier peligro, si el cable de alimentación está dañado, apague y desenchufe el aparato. Debe ser reemplazado por personal cualificado.
- En cualquier caso, el cable de alimentación debe estar firmemente conectado a tierra.
Instrucciones para la reparación de electrodomésticos que contienen R290
1 INSTRUCCIONES GENERALES
1.1 Controles en la zona
Antes de comenzar a trabajar en sistemas que contienen refrigerantes inflamables, es necesario realizar comprobaciones de seguridad para garantizar que el riesgo de ignición sea
mínimo. Para la reparación del sistema de refrigeración, deberán tomarse las siguientes precauciones antes de realizar los trabajos de conducción en el sistema.
1.2 Procedimiento de trabajo
Los trabajos se realizarán según un procedimiento controlado para reducir al mínimo el riesgo de que se produzcan gases o vapores inflamables mientras se realiza el trabajo.
1.3 Área general de trabajo.
Todo el personal de mantenimiento y demás personas que trabajen en el área local deberán ser instruidos sobre la naturaleza del trabajo que se está llevando a cabo. Se evitará el trabajo en espacios confinados y se seccionará el área alrededor del espacio de trabajo. Asegúrese de que las condiciones dentro del área son seguras siguiendo el control de material inflamable.
1.4 Comprobación de la presencia de refrigerante
El personal debe conocer que la atmósfera es potencialmente inflamabale por lo que el área debe ser revisada con un detector de refrigerante apropiado antes y durante el trabajo. Asegúrese de que el equipo de detección de fugas que se esté utilizando sea adecuado para su uso con refrigerantes inflamables, es decir, que no produzcan chispas, esté sellado y sea seguro.
1.5 Presencia de extintor de incendios
Si se han de realizar trabajos en caliente en el equipo de refrigeración o en cualquiera de sus partes, deberá disponerse de un equipo de extinción de incendios adecuado. Tenga un extintor de polvo seco o de CO 2 adyacente al área de carga.
1.6 Ausencia de fuentes de ignición
Ninguna persona que realice trabajos relacionados con un sistema de refrigeración que impliquen la exposición de tuberías que contengan o hayan contenido refrigerante inflamable utilizará fuentes de ignición de tal manera que pueda provocar un riesgo de incendio o de explosión. Todas las posibles fuentes de ignición, incluido el humo de los cigarrillos, deben mantenerse suficientemente alejadas del lugar de instalación, reparación, retirada y eliminación, ya que durante cualquiera de estos procesos es posible que se libere algo del refrigerante inflamable en el espacio circundante. Antes de comenzar el trabajo, se debe inspeccionar el área alrededor del equipo para asegurarse de que no haya riesgos de ignición. Los letreros de “”Prohibido fumar”” deben estar visibles.
1,7 Superficie ventilada
Asegúrese de que el área de trabajo esté a la intemperie o adecuadamente ventilada antes de manipular el sistema o realizar cualquier trabajo en caliente. La ventilación debe continuar durante la realización del trabajo dispersando de forma segura cualquier refrigerante liberado y expulsando a la atmósfera.
1.8 Controles de los equipos de refrigeración
Cuando se cambien componentes eléctricos, deberán elegirse los ser los adecuados y que cumplan con las especificaciones concretas. En todo momento se seguirán las directrices de mantenimiento y servicio del fabricante. En caso de duda, consulte con el departamento técnico del fabricante para obtener asistencia. Los siguientes controles se aplicarán a las instalaciones que utilicen refrigerantes inflamables: el tamaño de la carga se corresponde con el tamaño del área en el que se instalen las piezas que contengan refrigerante; las máquinas de ventilación y las salidas funcionan adecuadamente y no están
obstruidas; si se utiliza un circuito de refrigeración indirecto, se comprobará la presencia de refrigerante en el circuito secundario; las marcas en el equipo deberán seguir siendo visibles y legibles. Marcas y señales que sean ilegibles deberán corregirse; la tubería o los componentes de refrigeración se instalarán en un lugar en el que sea improbable que estén expuestos a cualquier sustancia que pueda corroer el refrigerante, excepto que los componentes estén fabricados con materiales intrínsecamente resistentes a la corrosión o que estén convenientemente protegidos contra dicha corrosión.
1.9 Comprobaciones de los dispositivos eléctricos
La reparación y el mantenimiento de los componentes eléctricos incluirán comprobaciones iniciales de seguridad y procedimientos de inspección de los componentes. Si existe un fallo que pueda comprometer la seguridad, no se conectará ningún suministro eléctrico al circuito hasta que se resuelva satisfactoriamente. Si el fallo no puede corregirse inmediatamente, pero es necesario seguir funcionando, se utilizará una solución temporal adecuada. Esto debe ser reportado al propietario del equipo para que todas las partes estén informadas.
Las comprobaciones iniciales de seguridad incluirán: que los condensadores se descarguen; que esto se haga de forma segura para evitar la posibilidad de chispas; que no se expongan componentes y cables eléctricos bajo tensión mientras se carga, recupera o purga el sistema; que haya continuidad en la conexión a tierra.
2 REPARACIONES DE COMPONENTES SELLADOS
2.1 Durante las reparaciones de los componentes sellados, todos los suministros eléctricos se deben desconectar del equipo antes de retirar las cubiertas selladas. Si es absolutamente necesario disponer de una fuente de alimentación eléctrica para el equipo durante el mantenimiento, se colocará un detector de fugas en el punto más crítico para advertir de una situación potencialmente peligrosa.
2.2 Preste especial atención al trabajar con materiales eléctricos para garantizar que la protección de la carcasa no se altera: daños en los cables, número excesivo de conexiones, terminales no hechas de acuerdo con las especificaciones originales, daños en las juntas, etc.
Asegúrese de que el aparato esté montado de forma segura. Asegúrese de que las juntas o los materiales de sellado no se hayan degradado y continúen evitando la entrada de productos inflamables. Las piezas de recambio se ajustarán a las especificaciones del fabricante.
NOTA El uso de sellador de silicio puede inhibir la efectividad de algunos detectores de fugas. No es necesario aislar los componentes seguros antes de trabajarlos.
3 REPARACIÓN DE COMPONENTES DE SEGURIDAD INTRÍNSECA
No aplique ninguna carga inductiva o capacitiva permanente al circuito sin asegurarse de que no exceda el voltaje y la corriente permitidos para el equipo en uso.
Los componentes intrínsecamente seguros son los únicos que se pueden trabajar en presencia de una atmósfera inflamable.
El aparato deberá tener la potencia nominal correcta.
Sustituya los componentes sólo por piezas especificadas por el fabricante; otras piezas pueden provocar la ignición del refrigerante por una fuga.
4 CABLEADO
Compruebe que el cableado no esté sujeto a desgaste, corrosión, presión excesiva, vibración, bordes afilados u otros efectos ambientales adversos. El control también tendrá en cuenta los efectos del envejecimiento o de las vibraciones continuas procedentes de fuentes tales como compresores o ventiladores.
5 DETECCIÓN DE REFRIGERANTES INFLAMABLES
En ningún caso se utilizarán fuentes potenciales de ignición en la búsqueda o detección de fugas de refrigerante. No se deben utilizar detectores del tipo linterna de halogenuros que utilice una llama al aire.
6 MÉTODOS DE DETECCIÓN DE FUGAS
Se utilizarán detectores electrónicos de fugas para detectar refrigerantes inflamables, teniendo en cuenta que la sensibilidad puede no ser adecuada o puede ser necesario recalibrarla. (El equipo de detección se calibrará en un área libre de refrigerantes.) Asegúrese de que el detector no sea una fuente potencial de ignición y sea adecuado para el refrigerante utilizado.
El equipo de detección de fugas se fijará en un porcentaje del LFL del refrigerante, se calibrará con el refrigerante empleado y se confirmará el porcentaje apropiado de gas (25 % como máximo).
Los fluidos de detección de fugas son adecuados para la mayoría de los refrigerantes, pero debe evitarse el uso de detergentes que contengan cloro, ya que puede reaccionar con el refrigerante y corroer las tuberías de cobre.
Si se sospecha que hay una fuga, es necesario evitar el uso de llamas.
Si se encuentra una fuga de refrigerante que requiera soldadura para su reparación, se recuperará todo el refrigerante del sistema, o se aislará (mediante válvulas de cierre) en una parte del sistema alejada de la fuga; el nitrógeno libre de oxígeno (OFN) se purgará, a través del sistema tanto antes como durante el proceso de soldadura.
7 RETIRADA Y EVACUACIÓN
Cuando se rompa el circuito de refrigerante para hacer reparaciones - o para cualquier otro propósito - se utilizarán procedimientos convencionales, llevándolos a cabo siempre, con e mayor de los cuidados y considerando la inflamabilidad.
Se deberá seguir el siguiente procedimiento: retirar el refrigerante; purgar el circuito con gas inerte; evacuar; volver a purgar con gas inerte; abrir el circuito cortando o soldando. El sistema se “enjuagará” con OFN para que la unidad sea segura.
Este proceso puede tener que repetirse varias veces; no se utilizará aire comprimido u oxígeno para esta tarea.
El lavado se logrará rompiendo el vacío en el sistema con OFN y continuando con el lle-
nado hasta que se alcance la presión de trabajo, ventilando y finalmente bajando hasta el vacío. Este proceso se repetirá hasta que no quede refrigerante en el sistema.
Cuando se utiliza la carga final de OFN, el sistema debe purgarse a la presión atmosférica para permitir el trabajo, lo que es absolutamente vital si se van a realizar operaciones de soldadura en las tuberías.
Asegúrese de que la salida de la bomba de vacío no esté cerca de ninguna fuente de ignición y de que haya ventilación disponible.
8 PROCEDIMIENTOS DE CARGA
Además de los procedimientos de carga convencionales, deberán tenerse en cuenta los siguientes requisitos:
- Asegúrese de que no se produzca contaminación de diferentes refrigerantes al utilizar el equipo de carga. Las mangueras o conductos serán lo más cortos posible para reducir al mínimo la cantidad de refrigerante que contienen.
- Mantenga los cilindros en posición vertical.
- Asegúrese de que el sistema de refrigeración esté conectado a tierra antes de cargarlo con refrigerante.
- Etiquete el sistema cuando la carga esté completa, si es que aun lo está etiquetado.
- No sobrecargue el sistema de refrigeración.
Antes de recargar el sistema, se someterá a un ensayo de presión con NFO.
Una vez finalizada la carga, pero antes de la puesta en marcha, el sistema se someterá a un ensayo de estanqueidad.
Antes de abandonar el lugar de carga, se llevará a cabo un ensayo de fugas de seguimiento.
9 DESMANTELAMIENTO
El técnico que llevará a cabo este proceso, debe estar completamente familiarizado con el equipo y todos sus detalles. Se recomienda que todos los refrigerantes se recojan de manera segura. Antes de llevar a cabo el proceso y si se requiere un análisis para la reutilización del refrigerante regenerado, se tomará una muestra de aceite y refrigerante.
Es esencial que haya energía eléctrica antes de comenzar el proceso.
Procedimiento:
a) Familiarícese con el equipo y su funcionamiento.
b) Aisle el sistema eléctricamente.
c) Asegúrese de que:
- el equipo mecánico esté disponible, si es necesario, para el manejo de cilindros de refrigerante
- todo el equipo de protección personal está disponible y se usa correctamente
-
el proceso de recuperación es supervisado en todo momento por una persona competente
-
Los equipos y cilindros de recuperación cumplen con los estándares apropiados.
d) Vacíe de refrigerante el sistema, bombeándolo, si es posible; si no es posible el vacío, haga un colector para que el refrigerante se pueda extraer de varias partes del sistema.
e) Asegúrese de que el cilindro esté situado en la báscula antes de que tenga lugar la recuperación.
f) Arranque la máquina de recuperación y siga las instrucciones del fabricante.
g) No llene demasiado los cilindros. (No más del 80% de carga líquida de volumen).
h) No exceda la presión máxima de trabajo del cilindro, aunque sea temporalmente.
i) Cuando los cilindros se hayan llenado correctamente y se haya completado el proceso, asegúrese de que los cilindros y el equipo se retiren del sitio de inmediato y que todas las válvulas de aislamiento del equipo estén cerradas.
j) Verifique que el refrigerante recuperado no se carga en otro sistema de refrigeración si no ha sido limpiado y verificado.
10 ETIQUETADO
El equipo deberá llevar una etiqueta en la que se indique que ha sido retirado del servicio y vaciado de refrigerante. La etiqueta deberá estar fechada y firmada.
Asegúrese de que en el equipo haya etiquetas que indiquen que el equipo contiene refrigerante inflamable.
11 RECUPERACIÓN
Al retirar refrigerante de un sistema, ya sea para su mantenimiento o desmantelamiento, se debe hacer de forma segura.
Al transferir refrigerante a los cilindros, asegúrese de que sólo se utilicen cilindros de recuperación de refrigerante adecuados y debidamente etiquetados. Los cilindros deberán estar completos con válvula de alivio de presión y válvulas de cierre asociadas en buenas condiciones de funcionamiento. Los cilindros de recuperación vacíos son evacuados y, si es posible, enfriados antes de que se produzca la recuperación.
El equipo de recuperación deberá estar en perfecto estado de funcionamiento, deberá ser adecuado para la recuperación de refrigerantes inflamables, deberá disponerse de un conjunto de básculas funcionales y calibradas y deberá presentar un conjunto de instrucciones.
Las mangueras estarán completas y en perfectas condiciones de uso, con acoplamientos de desconexión sin fugas.
Antes de utilizar el equipo de recuperación, compruebe que funciona correctamente, que se ha realizado el mantenimiento adecuado y que todos los componentes eléctricos asociados estén sellados para evitar la ignición en caso de que se libere refrigerante. En caso de duda, consulte al fabricante.
El refrigerante recuperado se devolverá al proveedor en la botella de recuperación correcta y se dispondrá la nota de transferencia de residuos correspondiente.
No mezcle refrigerantes en unidades de recuperación ni en cilindros.
Si se van a eliminar los compresores o los aceites de compresor, asegúrese de que hayan sido evacuados a un nivel aceptable para asegurarse de que el refrigerante inflamable no permanezca dentro del lubricante. El proceso de evacuación se llevará a cabo antes de devolver el compresor a los proveedores.
Cuando el aceite se drena de un sistema, se debe llevar a cabo de forma segura.
General
Se requiere de una formación especial, adicional a los procedimientos habituales de reparación de equipos de refrigeración, cuando se ven afectados equipos con refrigerantes inflamables.
En muchos países, esta formación es llevada a cabo por organizaciones nacionales de formación acreditadas para enseñar las normas nacionales pertinentes que pueden establecerse en la legislación.
La formación alcanzada debe ser documentada mediante un certificado.
La formación debe incluir el siguiente contenido:
- Información sobre el potencial de explosión de los refrigerantes inflamables para demostrar que los productos inflamables pueden ser peligrosos cuando se manipulan sin cuidado.
- Información sobre posibles fuentes de ignición, especialmente aquellas que no son obvias, como encendedores, interruptores de luz, aspiradoras, calentadores eléctricos.
- Información sobre los diferentes conceptos de seguridad:
*Sin ventilación - (ver Cláusula GG.2) La seguridad del aparato no depende de la ventilación de su estructura exterior, en este caso la desconexión del aparato o la apertura de la carcasa no tiene ningún efecto significativo en la seguridad; sin embargo, es posible que se acumule refrigerante con fugas dentro de la misma y se liberará una atmósfera inflamable cuando se abra.
* Carcasa ventilada - (ver cláusula GG.4) La seguridad del aparato depende de la ventilación de la caja, en este caso la desconexión del aparato o la apertura de la carcasa tiene un efecto significativo en la seguridad por lo que se debe asegurar una ventilación suficiente antes de dicha apertura.
*Área ventilada - (véase la cláusula GG.5) La seguridad del aparato depende de la ventilación del área, en este caso la desconexión del aparato o la apertura de la carcasa no tiene ningún efecto significativo en la seguridad. La ventilación del local no deberá desconectarse durante los procedimientos de reparación.
Información sobre el concepto de componentes y cajas selladas según IEC 60079-15:2010.
- Información sobre los procedimientos de trabajo correctos:
a) Puesta en marcha
- Asegúrese de que la superficie es suficiente para la carga de refrigerante o de que el conducto de ventilación está montado correctamente.
- Conecte las tuberías y realice una prueba de estanqueidad antes de cargarlas con refrigerante.
- Compruebe el equipo de seguridad antes de la puesta en marcha.
b) Mantenimiento
- El equipo portátil se reparará en el exterior o en un taller especialmente equipado para el mantenimiento de unidades con refrigerantes inflamables.
- Debe asegurarse de que la ventilación en el lugar de la reparación sea suficiente.
- Tenga en cuenta que el mal funcionamiento del equipo puede ser causado por la pérdida de refrigerante y que es posible que haya una fuga.
- Descargue los condensadores de manera que no salten chispas; tenga en cuenta que el procedimiento estándar para cortocircuitar los terminales de los condensadores suele crear chispas.
- Vuelva a ensamblar las carcasas con precisión. Si las juntas están desgastadas, reemplácelas.
- Compruebe el equipo de seguridad antes de la puesta en marcha.
c) Reparación
- El equipo portátil debe ser reparado en el exterior o en un taller especialmente equipado para el mantenimiento de unidades con refrigerantes inflamables.
- Asegure una ventilación suficiente en el lugar de reparación.
- Tenga en cuenta que el mal funcionamiento del equipo puede ser causado por la pérdida de refrigerante y que es posible que haya una fuga de refrigerante.
- Descargue los condensadores de manera que no causen chispas.
- Cuando se requiera la soldadura fuerte, se llevarán a cabo los siguientes procedimientos en el orden correcto:
- Retire el refrigerante. Si no se exige la recuperación por las regulaciones nacionales por las regulaciones nacionales, drene el refrigerante hacia el exterior. Tenga cuidado de que el refrigerante drenado no cause ningún peligro; en caso de duda, se debe proteger la salida. Tenga especial cuidado de que el refrigerante drenado no vuelva hacia el interior.
- Evacue el circuito de refrigerante.
- Purgue el circuito de refrigeración con nitrógeno durante 5 min.
- Evacue de nuevo.
- Retire las piezas que se van a reemplazar cortando, no con llama.
- Purgue el punto de soldadura con nitrógeno durante el proceso de soldadura.
• Realice una prueba de estanqueidad antes de cargar con refrigerante.
- Vuelva a ensamblar las carcasas con precisión. Si las juntas están desgastadas,
reemplácelas.
- Compruebe el equipo de seguridad antes de la puesta en marcha.
d) Retirada
- Si la seguridad se ve afectada cuando el equipo se desmantela, la carga de refrigerante deberá ser retirada antes.
- Asegúrese de que haya suficiente ventilación en la ubicación del equipo.
- Descargue los condensadores de manera que no causen chispas.
- Cuando se requiera la soldadura fuerte, se llevarán a cabo los siguientes procedimientos en el orden correcto:
- Retire el refrigerante. Si la recuperación no es requerida por las regulaciones nacionales, drene el refrigerante hacia el exterior. Tenga cuidado de que el refrigerante drenado no cause ningún peligro; en caso de duda, se debe proteger la salida. Tenga especial cuidado de que el refrigerante drenado no vuelva hacia el interior.
- Evacue el circuito de refrigerante.
- Purgue el circuito de refrigeración con nitrógeno durante 5 min.
- Evacue de nuevo.
- Llene con nitrógeno hasta la presión atmosférica.
- Ponga una etiqueta en el equipo para indicar que se ha retirado el refrigerante.
e) Eliminación
- Asegure una ventilación suficiente en el puesto de trabajo.
- Retire el refrigerante. Si no se exige la recuperación por las regulaciones nacionales por las regulaciones nacionales, drene el refrigerante hacia el exterior. Tenga cuidado de que el refrigerante drenado no cause ningún peligro; en caso de duda, se debe proteger la salida. Tenga especial cuidado de que el refrigerante drenado no vuelva hacia el interior.
- Evacue el circuito de refrigerante.
- Purgue el circuito de refrigeración con nitrógeno durante 5 min.
- Evacue de nuevo.
- Apague el compresor y drene el aceite.
Transporte, etiquetado y almacenamiento de unidades que emplean refrigerantes inflamables
Transporte de equipos que contengan refrigerantes inflamables
Tome nota de que pueden existir regulaciones adicionales de transporte con respecto a los equipos que contienen gases inflamables. El número máximo de piezas que se puede transportar conjuntamente, o la configuración del equipo, se determinará según la normativa de transporte aplicable.
Los avisos usados para aparatos similares dentro de un área de trabajo, generalmente son tratados por las regulaciones locales, brindando los requisitos mínimos para la provisión de letreros de seguridad y/o salud para un lugar de trabajo.
Todos estos avisos requeridos deben mantenerse en perfecto estado; los empleadores deben asegurarse de que los empleados reciban una instrucción y formación adecuada y suficiente sobre el significado de las señales de seguridad adecuadas, y las medidas que deben tomarse en relación con estas señales.
La eficacia de los signos no debe verse disminuida por el hecho de que se coloquen demasiados signos juntos.
Los pictogramas utilizados deben ser lo más sencillos posible y contener sólo detalles esenciales.
Eliminación del equipo con refrigerantes inflamables
Véase la normativa nacional.
Almacenamiento de equipos/aparatos
El almacenamiento del equipo deberá efectuarse de conformidad con las instrucciones del fabricante.
Almacenamiento de equipos embalados (no vendidos)
La protección del los embalajes almacenados debe ser tal que si se producen daños mecánicos en el equipo no causará una fuga de la carga de refrigerante.
El número máximo de equipos que se pueden almacenar juntos será determinado por las regulaciones locales.
2. Descripción del Aparato
3. Accesorios
| Pieza // Descripción de la pieza | Cantidad |
| Unidad principal de aire acondicionado | 1 |
| Tubo de evacuación del aire caliente | 1 |
| Conector del tubo (extremo de la ventana) | 1 |
| Conector del tubo (extremo del aire acondicionado) | 1 |
| Kit de Ventana | 1 |
| Mando a distancia | 1 |
Después de desembalar, compruebe que todos los accesorios mencionados anteriormente están incluidos; en este manual encontrará como hacer un uso correcto de los mismos.
4. Panel de control
Modelo solo frio
donut
| Category | Value |
| -------------- | ----- |
| VENTILADOR | ○ |
| DESHUM | ○ |
| FRIO | ○ |
Modelo frio y Calor
5. Mando a Distancia
Notas:
- No deje caer el mando a distancia.
- No exponga el mando a distancia a la luz solar directa
6. Modos de Funcionamiento
Antes de comenzar a usar el aparato, por favor:
- Busque un lugar cerca de una toma de corriente.
- Instale el tubo de evacuación como se muestra en las Fig.5 y Fig.5a, y ajuste bien la posición de la ventana.
- Enchufe el aparato en una toma de corriente AC220\~240V/50Hz con conexión a tierra;
- Conecte el tubo de evacuación como se muestra en la figura 6 si su aparato tiene la opción de calefacción
- Pulse el botón POWER para encender el aire acondicionado.
- Rango de temperatura del aparato en funcionamiento:
| Refrigeración máxima | Refrigeración mínima |
| DB/WB(°C) | 35/24 | 18/12 |
| Calefacción máxima | Calefacción mínima |
| DB/WB(°C) | 27/--- | 7/--- |
Compruebe que el tubo de evacuación está correctamente montado.
Precauciones:
- Cuando utilice las funciones de enfriamiento y deshumidificación, mantenga un intervalo de al menos 3 minutos entre cada encendido y apagado.
- La fuente de alimentación cumple con los requisitos requeridos.
- El enchufe es para uso de AC.
- No comparta el enchufe con otros aparatos.
- La fuente de alimentación es AC220--240V, 50Hz
2. Función AUTO
- - Según la temperatura ambiente actual, la unidad selecciona automáticamente el modo: frío, deshumidificador o ventilador (ver tabla 1).
Tabla 1
| Temperatura ambiente (Tr) | Tr < 23 °C | 23 °C ≤ Tr °C 26 °C | Tr ≥ 26 °C |
| Modo | Calentar | Deshumidificar | Enfriar |
| Ajuste de temperatura | 21 °C | 23 °C | 25 °C |
3. Función enfriamiento
- Pulse el botón “Mode” hasta que aparezca el icono “Cool”.
- Pulse la tecla “DOWN” o “UP” para seleccionar la temperatura ambiente deseada. (16°C-31°C)
- Presione el botón "WIND" para seleccionar la velocidad del viento
4. Función deshumidificación
Pulse la tecla “Mode” hasta que aparezca el icono “Deshumidificar”.
- Se ajustará automáticamente la temperatura a la temperatura ambiente actual menos 2°C (16°C-31°C)
- Se ajustará automáticamente el ventilador a una velocidad de viento BAJA.
5. Función ventilador
- Pulse la tecla "Mode" hasta que aparezca el icono "Fan".
- Presione el botón “WIND” para seleccionar la velocidad del viento.
6. Función calefacción (esta función no está disponible para una unidad de solo frío)
- Pulse la tecla "Mode" hasta que aparezca el icono "Heat".
- Pulse la tecla “ DOWN “ o “ UP “ para seleccionar la temperatura ambiente deseada. (16°C-31°C)
- Presione el botón “WIND” para seleccionar la velocidad del viento.
7. Función temporizador
*Ajuste del temporizador ON:
- Cuando el aire acondicionado esté apagado, pulse el botón “Timer” y seleccione el tiempo de encendido deseado a través de los botones de ajuste de temperatura y hora.
- En el panel de control aparece el mensaje “Preset ON Time” (Tiempo de preajuste de encendido).
- El tiempo de encendido puede ser regulado en cualquier momento en 0-24 horas.
*Ajuste del temporizador OFF
- Cuando el aire acondicionado esté encendido, pulse el botón “Timer” y seleccione la hora de apagado deseada a través de los botones de ajuste de temperatura y hora.
- En el panel de controles aparece "Preset OFF Time".
- El tiempo de apagado puede ser regulado en cualquier momento en 0-24 horas.
8. Función noche
- En el modo de refrigeración, pulse la tecla SLEEP para ajustar la temperatura. Aumenta 1 °C después de una hora y a lo sumo 2 °C después de 2 horas.
- En el modo de calefacción, pulse la tecla SLEEP para ajustar la temperatura. Disminuye 1 °C después de una hora y a lo sumo 2 °C después de 2 horas.
- Pulse de nuevo la tecla SLEEP para cancelar el ajuste.
9. Drenaje
Función de alarma de tanque de agua lleno.
El depósito interno de agua en el aire acondicionado tiene un interruptor de seguridad de nivel de agua que controla el nivel de agua; cuando se alcanza la altura prevista, se enciende la luz indicadora de tanque lleno. (Si la bomba de agua está dañada, cuando el depósito esté lleno, por favor quite el tapón de la parte inferior de la unidad, y todo el agua se drenará hacia el exterior.)
DRENAJE CONTINUO
- Cuando planee dejar esta unidad sin usar durante mucho tiempo, retire el tapón de goma del orificio de drenaje en la parte inferior de la unidad y conecte una mangue-ra de drenaje a la abrazadera de fijación inferior. El agua del tanque se drenará hacia afuera.
- Puede drenar el agua como en el caso anterior cuando la unidad funciona en el modo CALOR.
- Si la bomba de agua está dañada, se puede utilizar el drenaje continuo, de esta manera la bomba no se activa. La unidad funciona correctamente.
Si la bomba de agua está dañada, también se puede utilizar un drenaje intermitente. Cuando se encienda el indicador de tanque lleno, conecte una manguera de drenaje a la pinza de fijación inferior, entonces toda el agua se drenará hacia el exterior. La unidad funciona correctamente.
7. Instalación
1.Instalación:
- El aire acondicionado debe instalarse en una superficie plana y resistente que esté vacía al menos 30 cm alrededor de la unidad para que nada bloquee la salida del aire. (Ver Fig.8)
- No debe instalarse en un lugar como una zona de lavandería.
- El cableado de los enchufes debe estar de acuerdo con los requisitos locales de seguridad eléctrica.
Fig. 8
2. Instalación del tubo de evacuación.
Instalación temporal
- Enrosque ambos extremos del tubo de evacuación en su clip correspondiente, en el clip de fijación cuadrado y en el clip de fijación plano.
- Inserte el clip de fijación cuadrado en las aberturas de la parte posterior del acondicionador de aire (véase la Fig. 9).
- Coloque el otro extremo de la manguera de escape cerca del alféizar de la ventana.
Instalación del kit de deslizamiento de ventanas
La instalación del kit de deslizamiento de ventanas es principalmente “horizontal” y “vertical”.
Como se muestra en las Fig.10 y Fig.10a, compruebe el tamaño mínimo y máximo de la ventana.
Tamaño de la ventana
min. 67,5 cm (22.2 ft)
máx. 123 cm (4.04 ft)
Tamaño de la ventana
min. 67,5 cm (22.2 ft)
máx. 123 cm (4.04 ft)
- Antes de limpiar, asegúrese de desconectar la unidad de cualquier toma de corriente;
- No utilice gasolina u otros productos químicos para limpiar la unidad;
- No lave la unidad directamente;
- Si el acondicionador está dañado, póngase en contacto con un servicio técnico.
1. Filtro de aire
- Si el filtro de aire se obstruye con polvo/suciedad, el filtro de aire debe limpiarse una vez cada dos semanas.
- Desmontaje
Abra la rejilla de entrada de aire y retire el filtro de aire.
- Limpieza
Limpie el filtro de aire con detergente neutro a 40°C y séquelo a la sombra.
- Montaje
Abra la rejilla de entrada de aire y coloque el filtro tal y como estaba.
2. Limpieza de la superficie del aire acondicionado
Primero limpie la superficie con un detergente neutro y un paño húmedo, y luego límpiela con un paño seco.
9. Solución de problemas
| Problemas | Posibles causas | Soluciones |
| 1. La unidad no arranca cuando se presiona el botón de encendi-do/apagado. | - La luz indicadora de depósito lleno parpadea, el tanque de agua está lleno. | Drene el agua fuera del tanque. |
| - La temperatura ambiente es su-perior a la temperatura de ajuste.(Modo de calefacción eléctrica) | Restablecer la temperatura |
| - La temperatura ambiente es in-ferior a la temperatura de ajuste.(Modo de refrigeración) | Restablecer la temperatura |
| 2. No se nota suficiente frío | - Las puertas o ventanas no están cerradas. | Asegúrese de que todas las ven-tanas y puertas estén cerradas. |
| - Hay fuentes de calor dentro de la habitación. | Retire las fuentes de calor si es posible |
| - El tubo de evacuación de aire no está conectada o bloqueada. | Conecte o limpie el tubo de eva-cuación del aire. |
| - El ajuste de temperatura es demasiado alto. | Restablecer la temperatura |
| - La entrada de aire está blo-queada. | Limpie la entrada de aire. |
| 3. Hace ruido. | - El suelo no está nivelado o no es lo suficientemente plano | Si es posible, coloque la unidad sobre un suelo plano y nivelado. |
| - El sonido proviene del flujo del refrigerante dentro del aire acon-dicionado. | Es normal. |
| 4. Código E0 | Fallo en el sensor de temperatura ambiente | Reemplace el sensor de tem-peratura ambiente (la unidad también puede funcionar sin necesidad de reemplazo). |
| 5. Código E1 | Fallo en el sensor de temperatura del condensador | Reemplazar el sensor de tempe-ratura del condensador |
| 6. Código E2 | Depósito de agua lleno (frío) | Quitar el tapón de goma y vaciar el agua. |
| 6. Código E3 | Fallo en el sensor de temperatura del evaporador | Reemplazar el sensor de tempe-ratura del evaporador |
| 7. Código E4 | Depósito de agua lleno (calor) | Por favor, vacíe el tanque de agua |
Nota: Los productos reales pueden tener un aspecto diferente.
USER'S MANUAL
Predator
=Air Conditioner
S40/S40H
S50/S50H
Consulte a normativa nacional.
Consulte a normativa nacional.
- A temperatura ajustar-se-á automaticamente à temperatura ambiente actual menos 2°C (16°C-31°C)
*Ajuste de temporizador ON:
Si la bomba de agua está dañada, también se puede utilizar un drenaje intermitente. Cuando se encienda el indicador de tanque lleno, conecte una manguera de drenaje a la pinza de fijación inferior, entonces toda el agua se drenará hacia el exterior. La unidad funciona correctamente.
7. Instalação
1. Instalação:
