Tipo de producto	Aerador extractor axial
Marca	ÉQUATION
Modelo	STANDARD 120 MM
Diámetro del conducto	100/120/150 mm
Dimensiones (aprox.)	120 mm de diámetro, 150 mm de largo
Peso (aprox.)	1,5 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia (aprox.)	20 W
Índice de protección	IP34 (protección contra salpicaduras de agua)
Clase de aislamiento	Clase II (doble aislamiento)
Temperatura de uso	+1 °C a +45 °C
Material de la carcasa	Plástico blanco
Uso en baño	Sí, fuera de las zonas 1 y 2, a más de 60 cm de la bañera/ducha
Funciones principales	Extracción de aire por aspiración, montaje en pared con evacuación directa
Mantenimiento y limpieza	Desconectar antes de limpiar; limpiar las aspas y la rejilla con un paño húmedo
Seguridad	Disyuntor automático obligatorio (apertura de contactos ≥ 3 mm); no usar en atmósfera inflamable
Piezas de repuesto y reparabilidad	Reparación solo por un profesional autorizado; garantía del fabricante 24 meses
Garantía	24 meses a partir de la fecha de compra
Normas	Directivas 2014/30/UE (CEM), 2014/35/UE (baja tensión), marcado CE
Información general	Ventilador axial diseñado para locales pequeños y medianos; se entrega con manual de montaje e instrucciones de uso

Preguntas frecuentes - STANDARD 120 MM EQUATION

¿Cómo instalar el aerador extractor STANDARD 120 MM?

Instálelo en una pared con evacuación directa en un conducto cilíndrico de 100, 120 o 150 mm de diámetro. Asegúrese de que la alimentación eléctrica esté cortada antes de cualquier intervención. Use un disyuntor automático con apertura de contactos de al menos 3 mm. Evite codos de 90° y conductos flexibles de más de 1,5 m.

¿Cuáles son las precauciones de seguridad que se deben tener en cuenta?

Desconecte siempre el aparato antes de retirar la parte frontal. No lo use en un medio inflamable o explosivo. No bloquee los orificios de aspiración y salida. La instalación eléctrica debe cumplir con las normas vigentes con un disyuntor automático.

¿Cómo limpiar el aerador extractor?

Desconecte el aparato antes de cualquier limpieza. Limpie las aspas y la rejilla con un paño húmedo. No use productos abrasivos ni disolventes. Asegúrese de que el aparato esté bien seco antes de volver a conectarlo a la corriente.

¿Puedo usar este aerador en un baño?

Sí, pero respete las zonas de seguridad según la norma IEC60364: fuera de las zonas 1 y 2, al menos a 60 cm de la bañera o la ducha. El aparato tiene un índice de protección IP34 adecuado para salpicaduras de agua.

¿Cuál es la garantía del aerador extractor STANDARD 120 MM?

La garantía del fabricante es de 24 meses a partir de la fecha de compra, sujeto al cumplimiento de las condiciones de instalación, uso y almacenamiento. Los daños causados por un mal uso o una modificación no autorizada no están cubiertos.

¿Cuáles son los tipos de conductos recomendados?

Utilice preferiblemente conductos de aire rígidos en lugar de flexibles. La longitud máxima en línea recta es de 1,5 m. Evite codos de 90° y reducciones de sección. El diámetro del conducto debe ser de 100, 120 o 150 mm.

¿Qué hacer en caso de ruido anormal?

Verifique que el aspa no roza contra la carcasa (posible deformación durante el montaje). Asegúrese de que la carcasa no está comprimida. Si el ruido persiste, contacte a un profesional autorizado para la reparación.

¿Puedo usar el aerador de forma continua?

El aparato está diseñado para un uso prolongado dentro de los límites de temperatura ambiente (+1°C a +45°C). Respete los intervalos de limpieza y verifique regularmente el estado de las aspas y del motor.

¿Cómo almacenar el aerador si no lo uso?

Consérvelo en su embalaje original en un lugar seco y ventilado, a una temperatura entre +5°C y +40°C y una humedad relativa máxima del 70%. Evite vapores corrosivos.

¿Dónde encontrar el manual completo?

El manual está disponible gratuitamente en formato PDF en notice-facile.com para la marca ÉQUATION y el modelo STANDARD 120 MM. También puede solicitar una traducción a otro idioma a través del formulario en el sitio web.

MANUAL DE USUARIO STANDARD 120 MM EQUATION

E5 Instruetiones de Montaje, Utilización y Mantenimiento

7

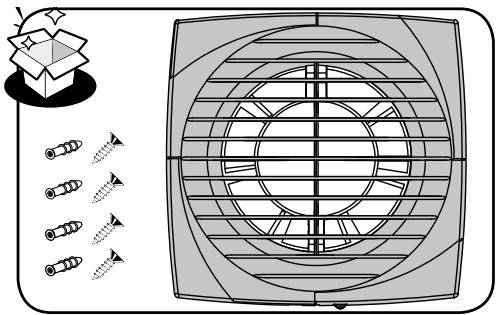

CONTENIDO DE LA CAJA Y HERRAMIENTAS

BREVE DESCRIPCION

El producto es un extractor axial para la ventilacion en los niños y medianos locales.

El ventilador está fabricado en plástico blanco. El ventilador está compatible con un conductor de diametro de 100, 120, 150 mm.

ANTES DE MONTAR EL VENTILADOR, LEA ATENTAMENTE ESTE MANUAL. EL CUMPLIMIENTO DE LOS REQUISITOS DEL MANUAL DE USUARIO AYUDA A ASEGURAR UN FUNCIONAMIENTO FIABLE DEL VENTILADOR DURANTE TODA SU VIDA U TIL. GUARDE EL MANUAL DE USUARIO PARA TODA LA VIDA U TIL DEL VENTILADOR, YA QUE CONTIENE LOS REQUISITOS PARA SU MANTENIMIENTO.

ASEGÜRESE DE QUE EL VENTILADOR ESTÉ DESCONECTADO DE LA RED ELECTRICA ANTES DE RETIRAR LA PLACA FRONTAL.

ESTE PRODUCTO PUEDE SER UTILIZADO POR NINOS DE 8 ANOs Y

MAYORES, ASÍ COMO PERSONAS CON CAPACIDADES FÍSICAS, SENSORIALES

O MENTALES REDUCIDAS, O CON EXPERIENCIA Y CONOCIMIENTOS

INSUFICIENTES, SIÈMPRE QUE ESTÉN SUPERVISADOS O INSTRUIDOS

SOBRE EL USO SEGURO DEL PRODUCTO Y SEAN CONSCIENTES DE LOS

POSIBLES RIESGOS. LOS NINOS NO DEBEN JUGAR CON EL VENTILADOR.

LOS NINOS NO DEBEN REALIZAR LA LIMpieZA Y EL MANTENIMIENTO DEL

VENTILADOR SIN SUPERVISIÑON DE ADULTOS.

TODAS LAS ACTIVidades RELACIONADAS CON LA CONEXION, AJUSTE,

MANTENIMIENTO Y REPARACION DEL VENTILADOR SE DEBEN

REALIZAR SOLO SIN CORRIENTE. EL MANTENIMIENTO Y EL MONTAJE

SE REALIZAN SOLO POR LAS PERSONAS CALIFICADAS PARA TRABAJAR

INDEPENDIENTemente CON LOS SISTemas ELECTRICOS DE HASTA 1000 V,

SUJETO A LEER Este MANUAL. LA RED MONOFÁSICA, A QUE SE CONECTA EL

VENTILADOR, DEBE CUMPLIR CON LAS REGULACIONES ACTUALES.

EL SISTEMA DE CABLEADO FIJO DEBE ESTAR EQUIPADO CON UN

INTERRUPTOR AUTOMÁTICO.

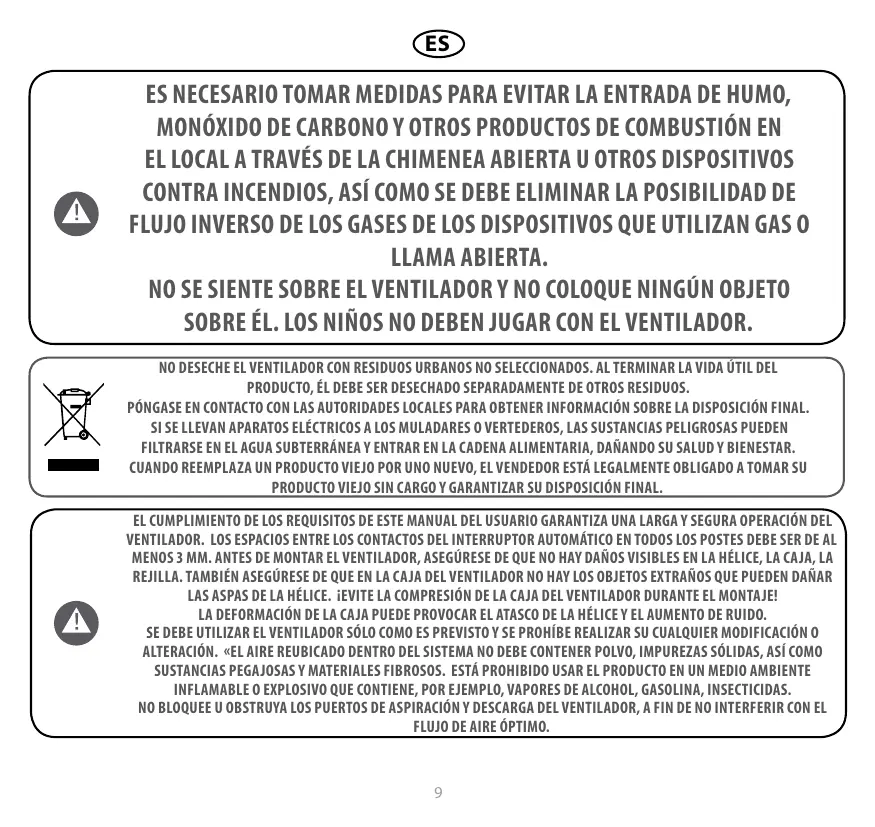

ES NECESARIO TOMAR MEDIDAS PARA EVITAR LA ENTRADA DE HUMO, MONÓXIDO DE CARBONO Y OTROS PRODUCTOS DE COMBUSTión EN EL LOCAL A TRAVÉS DE LA CHIMENEA ABIERTA U OTROS DISPOSITIVOS CONTRA INCENDIOS, ASÍcomo SE DEBE ELIMINAR LA POSIBILIDAD DE FLUJO INVERSO DE LOS GASES DE LOS DISPOSITIVOS QUE UTILIZAN GAS O LLAMA ABIERTA.

NO SE SIENTE SOBRE EL VENTILADOR Y NO COLOQUE NINGUN OBJECTO SOBRE EL. LOS NINOS NO DEBEN JUGAR CON EL VENTILADOR.

NO DESECHE EL VENTILADOR CON RESIDUOS URBANOS NO SELECTIONADOS. AL TERMINAR LA VIDA UTIL DEL PRODUCTO, ELE DEBE SER DESECHADO SEPARADAMENTE DE OTROS RESIDUOS. PONGASE EN CONTACTO CON LAS AUTORIDADES LOCALES PARA OBTENER INFORMACION SOBRE LA DISPOSICION FINAL. SI SE LLEVAN APARATOS ELECTRICOS A LOS MULADARES O VERTEDEROS, LAS SUSTANCIAS PELIGROSAS PUEDEN FILTRARSE EN EL AGUA SUBTERRANEY A ENTER RE IN LA CADENA ALIMENTARIA, DANANDO SU SALUD Y BIENESTAR. CUANDO REEMPLAZA UN PRODUCTO VIEJO POR UNO NUEVO, EL VENDEDOR ESTA LEGALMENTE OBLIGADO A TOMAR SU PRODUCTO VIEJO SIN CARGO Y GARANTIZAR SU DISPOSICION FINAL.

EL CUMPLIMIENTO DE LOS REQUISITOS DE ESTE MANUAL DEL USUARIO GARANTIZA UNA LARGA Y SEGURA OPERACION DEL VENTILADOR. LOS ESPACIOS ENTRE LOS CONTACTOS DEL INTERRUPTOR AUTOMÁTICO EN TODOS LOS POSTES DEBE SER DE AL MENOS 3 MM. ANTES DE MONTAR EL VENTILADOR, ASEGÜRESE DE QUE NO HAY DANOS VISIBLE ES EN LA HÉLICE, LA CAJA, LA REJILLA. TÁMBIEN ASEGÜRESE DE QUE EN LA CAJA DEL VENTILADOR NO HAY LOS OBJECTOS EXTRÁNOS QUE PUEDEN DANAR LAS ASPAS DE LA HÉLICE. IEVITE LA COMPRESION DE LA CAJA DEL VENTILADOR DURANTE EL MONTAJE! LA DEFORMACION DE LA CAJA PUEDE PROVOCAR EL ATASCO DE LA HÉLICE Y EL AUGMENTO DE RUIDO. SE DEBE UTILizar EL VENTILADOR SÓLO COME ES PREVISTO Y SE PROHIBE REALIZAR SU CUALQUIER MODIFICACION O ALTERACION. «EL AIRE REUBICADO DENTRO DEL SISTEMA NO DEBE CONTENER POLVO, IMPUREZAS SÓLDAS, ASIcomo SUSTANCIAS PEGAJOSAS Y MATERIALIES FIBROSOS. ESTA PROHIBIDO USAR EL PRODUCTO EN UN MEDIO AMBIENTE INFLAMABLE O EXPLOSIVO QUE CONTIENE, POR EJEMPLO, VAPORES DE ALCOHOL, GASOLINA, INSECTICidas. NO BLOQUEE U OBSTRUYA LOS PUERTOS DE ASPIRACION Y DESCARGA DEL VENTILADOR, A FIN DE NO INTERFERIR CON EL FLUJO DE AIRE OPTIMO.

REGLAS DE OPERACION

El extractor está disnado para conectarlo a la red monofásica de corriente alternatively con 220...240 V de voltaje y 50 Hz de freuencia. El grado de protección contra el acceso a partes peligrosas y la penetración de agua es IP34.

El extractor está disnado para configurar a temperatura ambiente de +1^ a +45^ .

Por tipo de proteccion contra descargas electricas, el producto pertenece a los dispositivos de classe II.

GARANTÍA DEL FABRICANTE

Este producto cumple con las normas y estandares europeos, las directivas de bajo tensiony compatibilidad electromagnetica.

Este producto cumple con los requisitos de la Directiva 2014/30/EU del Consejo del EEE, la Directiva de bajo tension del Consejo 2014/35/EU, asi como los requisitos para el marcado CE de la Directiva 93/68/CEE.

Este certificado se expide bajo en las pruebas realizadas con los extractores de los modelos arriba mentionados.

El fabricante establece el plazo de garantía del producto por un periodo de 24meses a partir de la Fecha de vente del producto a工程技术 de la red minorista, siempre y cuando el usuario cumple con las normas de transporte, almacenimiento, instalación y uso del producto.

Póngase en contacto con el vendedor para solicitar el servicios de garantía.

Los recambios defectuos cubiertos detalles defectuos cubiertas por la garantia commercial seran reparadas, reemplazadas, o reembolsadas por el vendedor reparados, reemplazados o reembolsados.

La garantía del fabricante no se aplica en los siguientes casos:

• los días externos de la caja (excluyendo modificaciones externas del producto necessarias para su montaje) y de sus componentes internos;
• la modificacion del diseño del producto o alteracion del producto;
• el reemplazo y uso de partes, recambios componentes del producto no aprobados por el fabricante;
  el uso del producto no previsto;
• la violación de las reglas del montaje del producto por el usuario;
• la violación de las reglas de control del producto por el usuario;
• la connexion del producto a la red electrica con un voltajedistincto elspecificado en el manual del usuario;
• el fallo del producto por causa de subidas de tension en la red electrica;
• la reparación del producto por el usuario;
• la reparación del producto por personas no autorizadas por el fabricante;
• laexpiration del periodo de garantía;
• la violacion de las normas existables para el transporte del producto por el usuario;
• la violación de las reglas de almacenimiento del producto por el usuario;
• los actos ilegales por parte de terceros en relacion con el producto;

REGLAS DE ALMACENAMIENTO Y TRANSPORTE

• Almacenar el producto en su embalaje original, en un lugar seco y bien ventilado a temperatas de +5^ a +40^ y una humedad relativa no superior a 70% .
• El entorno de almacenaje no debe contener en el aire los vapores agresivos e impurezas que poderan causar corrosion y daño al aislamento o hermeticidad de las conexiones.

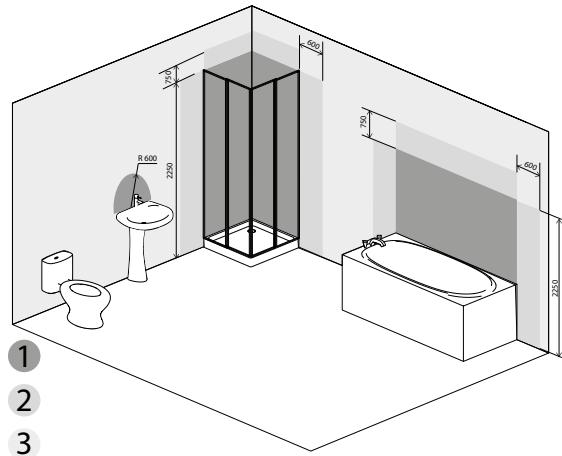

El producto se pueda instalar en el baño, pero en el área permitida de acuerdo con el estándar IEC60364 (fuera de las zonas 1, 2, a una distancia de al menos 60~cm del baño o ducha).

El extractor está diseñado para montaje en pared con escape de aire directo a工程技术 de un tubo cilindrico, enuyo extremos se instalara una tapa protectora contra la entrada de agua (Fig. 1).

No se recomienda curvar el tubo a 90^ o reducir la section transversal. Es deseable utilizing conductos de aire rrigidos, en lugar de flexibles (no mas de 1,5 m en linea recta).

Para Obtener informacion技术水平 detallada, por favor, visite la pagina:

http://www.ERP-equation.com/ aerators

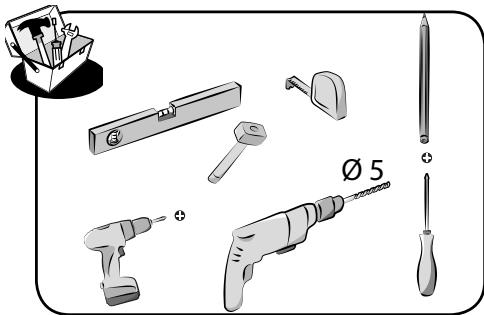

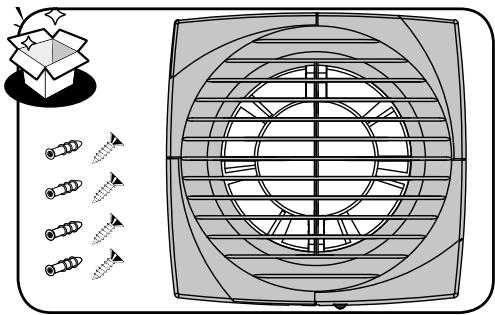

CONTEUDO DA CAIXAE FERRAMENTAS
