Tipo de placaVitrocerámica
Número de zonas4
ControlesTáctiles
Zonas de cocciónDiferentes tamaños circulares
Potencia máximaNo especificado
DimensionesNo especificadas
Tipo de alimentaciónEléctrica
Seguridad para niñosNo especificado
Indicador de calor residualNo especificado
Material de la superficieVitrocerámica
ColorNegro
InstalaciónEmpotrable
NormasCE
Tipo de controlElectrónico
Función temporizadorNo especificado

Preguntas de los usuarios sobre KDV 3Z 5400 KING D HOME

1 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.

Hacer una nueva pregunta sobre este aparato

El correo electrónico permanece privado: solo se utiliza para notificarle si alguien responde a su pregunta.

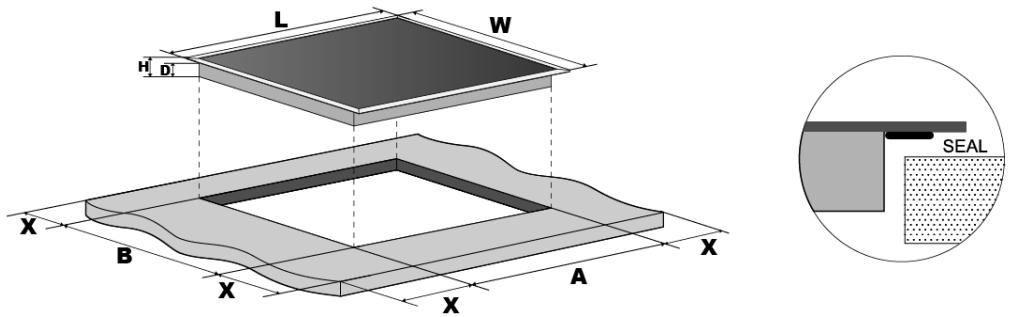

¿Cuáles son las dimensiones de instalación de la placa de cocción de cerámica KING D HOME KDV 3Z 5400?
Preguntas Frecuentes - 29/11/2025
Respuesta Notice-Facile

Para instalar correctamente su placa de cocción de cerámica KING D HOME KDV 3Z 5400, debe respetar las siguientes dimensiones de instalación: 560 mm de ancho y 490 mm de profundidad. Estas dimensiones corresponden al corte que debe realizar en su encimera.

El grosor mínimo requerido de la encimera es de 30 mm. Para una buena disipación térmica, elija un material resistente al calor y fácil de limpiar, como cerámica o una encimera tratada especialmente contra el calor.

Al cortar, debe mantener un espacio libre de al menos 50 mm (5 cm) alrededor del agujero para asegurar una buena ventilación y accesibilidad del aparato. Después del corte, asegúrese de sellar los bordes cortados de la encimera con silicona o PTFE y deje secar antes de instalar la placa.

Asegúrese de que su encimera esté perfectamente plana y estable. El aparato empotrable KING D HOME KDV 3Z 5400 tiene dimensiones externas de 590 x 520 x 52 mm (ancho x profundidad x altura). Todos los trabajos de instalación deben ser realizados por una persona competente o un electricista calificado para garantizar la seguridad y el buen funcionamiento de su placa de cocción.

Responder (sé el primero)

Descarga las instrucciones para tu Placa de cocina vitrocerámica en formato PDF gratis! Encuentra tus instrucciones KDV 3Z 5400 - KING D HOME y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. KDV 3Z 5400 de la marca KING D HOME.

MANUAL DE USUARIO KDV 3Z 5400 KING D HOME

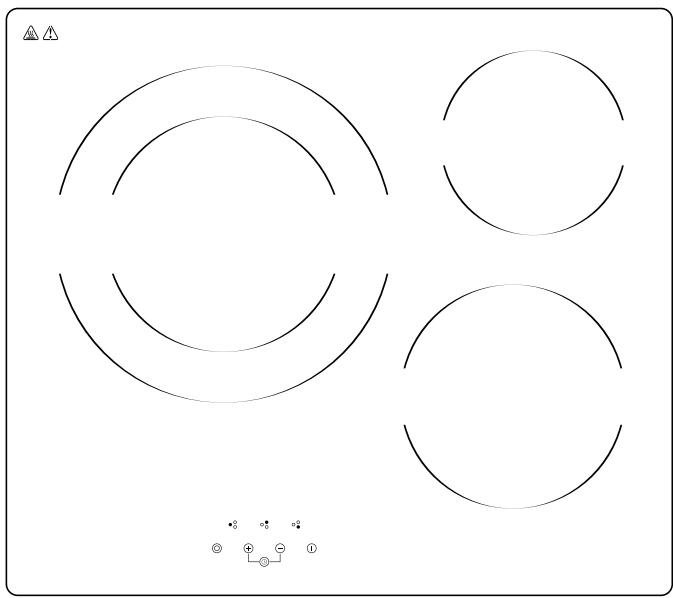

PLAQUE VITROCÉRAMIQUE CERAMIC HOB KERAMISCHE KOOKPLAAT VITROCÉRÁMICA

KING D HOME KDV 3Z 5400 - PLAQUE VITROCÉRAMIQUE   CERAMIC HOB   KERAMISCHE KOOKPLAAT   VITROCÉRÁMICA - 1

CE

KDV3Z5400

Manual de instrucciones

Lea atentamente las siguientes instrucciones antes para usar este dispositivo. Guarde estas instrucciones para futuras consultas.

Precauciones importantes relacionadas con la seguridad Su sécurité es importante para nosotros. Por favor, lea esta informacion antes de utilizing la plac.

  • Este aparato pourrait ser utilisé por niños mayores de 8 años y por personas con descapacidades físicas, sensoriales o mentales, o que no@cuenten con la experiencia y los conocimientos necessarios, siempre que estén supervisados o hayan sido instruidos sobre el uso seguro del aparato yentaendan lospeligros que ello conlleva. Los niños noDeberanigar con this aparato. Las tareas de limpieza ymantenimiento noDeberan serrealizadas por niños sin lasupervisión de unadulto.

  • Este aparato ha sido disnado únicamente para uso domestico y en interiores.

✓ ADVERTENCIA: El aparato y sus partes accesibles se ponen muy calientes durante el uso.
Deberá tenerse cuidado para evaporar tocar los elementos tírmicos.
Deberánmantenersealejadosalos niñosmenoresde8años, salvo que estén bajouna supervisión continua.
- Advertencia: Si la superficie se agrietara, apague el aparato para evaporar la posibiliidad de descargas electricas o daños en las superficies de la plac y en las piezas internas.
- Advertencia: No emplee un limpiador de vapor para este disposativo.
- El aparato no está Concebido para su uso con un temporizador externo o un sistema de control remoto independiente.
No poderan colocarse sobre la superficie de la placapos metálicos como pueda ser cuchillos, tenedores, cucchas y

tapaderas, ya que podrieran calentarse y Causear quemaduras.

  • PRECAUCION: El proceso de cocinado deben estar supervisado. Los procesos de cocinado deorta duracióndeferan estar supervisados en todo momento.
  • ADVERTENCIA: El cocinado desatendido en una plac con grasa o aceite pueda ser peligioso y podra provocar un incendio.
    Si el cable de alimentación estuviera dañado, deben sustituirlo el fabricante, su servicios技术和 una persona conullsimilar para evaporar riesgos innecesarios.
    ✓ No utilise limpiadores de alta presión o de vape, ya que podrjan tener como resultado descargas electricas.
    No intente nunca extinguir un fuego con agua. En su lugar, apague el

aparato y cubra la llama, por ejemplo con una tapa o una manta ignificantura.

ADVERTENCIA: Peligro de incendio: no almacene articulos sobre las superficies de cocinado.
- ADVERTENCIA: Utilice únicamente protectores de placà diseñados por el fabricante del aparato de cocinado oindicados por el fabricante del aparato en las instrucciones de uso como adecuados, o los protectores de placà incorporados en el aparato. El uso de protectores inadecuados podrá provocar accidentes.
El cable de alimentación no deben ser accesible tras la instalación.
- La desconexiónURTCA ser mediate la incorporealación de un disyuntor de circuitos en el cableado bajo en conformidad con la normativa sobre cableado.
Las cacerolas podrjan saltar de modo repentino debido a la

présencia de liquido entre la base de las mismas y la plac. Mantenga siempre la plac a y las bases de las cacerolas secas.

Descripción del producto

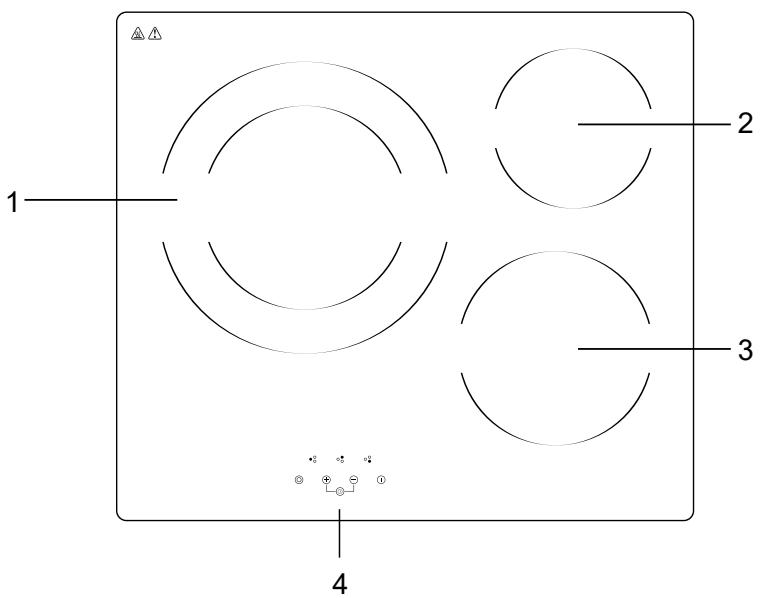

Vista superior

KING D HOME KDV 3Z 5400 - Vista superior - 1

  1. Potencia max. 2400 W/1500 W
  2. Potencia max. 1200 W
  3. Potencia max. 1800 W
  4. Panel de control

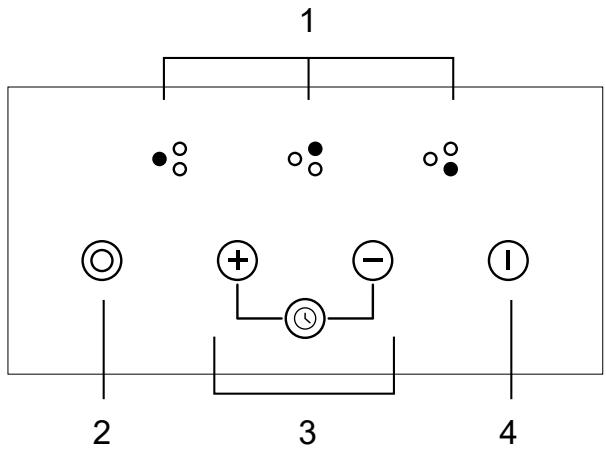

Interfaz de usuario

KING D HOME KDV 3Z 5400 - Interfaz de usuario - 1

ReferenciaDescripción
1Selección de la zona de cocinado
2Botón de control de anillo doble
3Botón de;nvelde potencia / selección del temporizador
4Botón de encendido/apagado

Funciones del producto

La placac vitroceramica sirve para todo tipo de cocinado, con sus zonas de cocinado de calor radiante, sus controlles tactiles electronicos y sus multiples functions, que la converten en la eleccion ideal para la familia moderna.

La placavitroceramica esextraordinariamente sencilla de usar, duradora y segura.

Funciones especials

Protección frente a sobrecalentimiento

Un sensor monitoriza la temperature de las zonas de cocinado. Cuando la temperatura sobrepasa un nivel seguro, la zona de cocinado se apaga automatistically.

Indicador de calor residual

Cuando la placavitroceramica haya estado funcionando durante un tiempo determinado, habráciento calor residual. Aparecerá la letra “H” para proportionsarle una advertencia de que la placavitroceramica está muy caliente en la superficie superior de cristal.

Protección de apagado automatico

El apagado automatico es una función de protección de seguridad de su planta vitrocerámica.Esta se apagará automatistically si olvidara apagar el dispositivo. En lasuma tablet se muestran los tiempos de funcionaimiento para losDistinctos niveles de potencia:

Nivel de potencia1-23-456-9
Temporizador de funciona predeterminado (minutos)36030024090

Protección frente aactivación accidental.

Si el control electrónico detectara que se mantiene pulsado un botón durante aproximamente 10segundos,se apagará

automátamente. El control enviará una seals acústica de error para avisar de que los senseores han detectado la presencia de un objeto. El display indica un número de error "ER03". Si la placía estuviera aún caliente, el display做不到 "H" y ER03 parpadeando alternatively.

Antes de utiliser su nuova plata vitrocerámica

  • Lea la presente guía, prestando una atencion especial a la seccion de 'Precauciones de seguridad'.
  • Retire cualquier película de protección que pudiera estar sobre la placata vitrocerámica.

Utilización de los controlles táctiles

  • Presione suavamente con el dedo para activar cualquier funciona. No presione los botones de control con fuerza.
  • Utilice el dedo para pulsar el panel de control y no use nunca la punta del dedo.
  • Oirá un pitido cada vez que se reconozca una pulsación.
  • Asegúrese de que los controlles estén siempre limpios, secs y que no haya objetos, como pueda ser utensilios o trapitos, que cubran los botones de control. Una solapellicula de gotas de agua podra afectar al funciona de los botones decontrol.

KING D HOME KDV 3Z 5400 - Utilización de los controlles táctiles - 1

Selección de los utensilios de comida correctos

No utilise utensilios de cocina con bordes irregularaes o una base curvada.

KING D HOME KDV 3Z 5400 - Selección de los utensilios de comida correctos - 1

KING D HOME KDV 3Z 5400 - Selección de los utensilios de comida correctos - 2

KING D HOME KDV 3Z 5400 - Selección de los utensilios de comida correctos - 3

Asegúrese de que la base del recipiente de cocinado sea lisa y plana antes de colocarla sobre la placavitrocerámica, y de que el recipiente de cocinadoonga el mesmo時間 o ligeramente mayor que la zona de cocinado. Si se utilizes un

recipient de mayor時間, se aplicará una eficiencia energetica Tmaxima. El uso de una olla másPICA tambiénouldradaegrardarlefeiciensi terymica.Coloque siempre el recipiente en el centro de la zona de cocinado.

KING D HOME KDV 3Z 5400 - Selección de los utensilios de comida correctos - 4

KING D HOME KDV 3Z 5400 - Selección de los utensilios de comida correctos - 5

KING D HOME KDV 3Z 5400 - Selección de los utensilios de comida correctos - 6

KING D HOME KDV 3Z 5400 - Selección de los utensilios de comida correctos - 7

Levante siempre el recipiente de la placà vitrocerámica; no lo deslice, ya que este podrá rayar la superficie de cristal.

KING D HOME KDV 3Z 5400 - Selección de los utensilios de comida correctos - 8

KING D HOME KDV 3Z 5400 - Selección de los utensilios de comida correctos - 9

como empezar a cocinar

  1. Coloque un recipiente adecuado sobre la zona de cocinado que

desee utilizes.

  • Asegürese de que la parte inferior del recipiente y la superficie

de la zona de cocinado estén limpias y secas.

KING D HOME KDV 3Z 5400 - como empezar a cocinar - 1

  1. Pulse el botón de encendido/apagado durante 1 segundo.

Tras el encendido, el avisador pitará una vez y todos los displays

mostrarán "0" para indicar que la plac

vitrocerámica ha pasado al modo de espera.

KING D HOME KDV 3Z 5400 - como empezar a cocinar - 2

  1. En función de la zona de calentimiento en la que está colocado el recipiente, selección la zona de cocinado correspondiente pulsando el botón "+" y "-". El símbolo 0 se selecciónará y parpadeará.
  2. SeLECTION del nivel de potencia pulsando "+" o "-"

KING D HOME KDV 3Z 5400 - como empezar a cocinar - 3

  1. El nthel de potencia comenzara en 0. La pulsacion de " + " incrementar a los niveles de potencia de 0 a 9 por orden numérico . La pulsacion del boton - -ha pasado la potencia directamente de 9 a 0.

  2. Si no selección un ajuste de calor dentro del plazo de 20segundos,la placavitrocerámica se apagará automatístico. Tendrá que empezar de nuevo desde elpaso 2.

  3. Podrá modificar el ajuste de calor en cualquier momento durante el cocinado.

Uso de la referencia de bloqueo de seguidad para niños

  • Podrá bloquear los controlles para impeder el uso accidental (por exemple para que los niños no pueda encender accidentallymente las zonas de cocinado).
  • Cuando los controlles estén bloqueados, todos los controlles salvo la funciona de apagado estarán desactivados.

Para bloquear los controles

Pulse " - " y la zona derecha más lejana simultáneamente. El indicator做不到 "Lo".

Para desbloquear los controlles

  1. Asegürese de que la placà vitrocerámica está encendida.
  2. Pulse " -" y el botón de selección de la zona derecha más lejana simultáneamente
  3. Ahora podrá empezar a utiliser su placà vitrocerámica.

KING D HOME KDV 3Z 5400 - Para desbloquear los controlles - 1

KING D HOME KDV 3Z 5400 - Para desbloquear los controlles - 2

Cuando la placà esté en modo de bloqueo, todos los controlles estarán desactivados salvo la función de apagado; siempre PODRA apagar la placà vitrocerámica con el control de apagado en caso de emergencia, pero deben desbloquear en primer lugar la placà en el suiviente uso.

Uso del temporizador

  • Podrá configurarlo para que apague una zona de cocinado una vez transcurrido el tiempo establisho.
  • Podrá ajustar el temporizador para un tiempo máximo de 99 horas.

KING D HOME KDV 3Z 5400 - Uso del temporizador - 1

  1. Seleectione la zona de cocinado relevante pulsando el boton de seleccion de la zona deseada.
  2. Pulse los botones "+" y "- simultaneamente; en el lado derecho de los dos

indicadores se做不到 "00".

  1. Utilizando los botones "+" o "-", funciona和睦ar la temporización entre 1 y 99 horas.
  2. Una vez estálecido el tiempo, este comenza la cuenta atrás inmediamente. El indicator volverá aETHER el nivel

segundos. El punto rojo situado+junto alindicador del nivele de potencia se hanmina para indicar que la zona tiene establecido un temporizador.

  1. Si necesitara comprobar el tiempo restante, podrálearvaracabo el paso 1 y el paso 2 de nuevo.

  2. Cuando e 6 temporizador de cocinado, la zona de cocinado correspondiente se apagará aulement. Otras zonas de cocinado seguirán funcionalo si se hubieran encendido previamente.

KING D HOME KDV 3Z 5400 - Uso del temporizador - 2

Uso de la zona de doble anillo

La zona de calentimiento izquierda puede utiliserse como si se tratara de dos zonas.

Podrá selecciónarse

KING D HOME KDV 3Z 5400 - Uso de la zona de doble anillo - 1

como funciona a potencia completa de 2400 W

o de 1500 W. Cuando

la zona de calentimiento izquierda está funciona,

pulse para seleccionar el funcionaamente a potencia completa de 2400 W o de 1500 W.

Cuando el display de la zona izquierda mueste “=” y “9” alternatively, este significará que la zona de calentimiento izquierda está的功能ando a potencia completa (2400 W).

KING D HOME KDV 3Z 5400 - Uso de la zona de doble anillo - 2

KING D HOME KDV 3Z 5400 - Uso de la zona de doble anillo - 3

KING D HOME KDV 3Z 5400 - Uso de la zona de doble anillo - 4

KING D HOME KDV 3Z 5400 - Uso de la zona de doble anillo - 5

KING D HOME KDV 3Z 5400 - Uso de la zona de doble anillo - 6

KING D HOME KDV 3Z 5400 - Uso de la zona de doble anillo - 7

Cuando el display de la zona izquierda muestre “=” y “9” alternatively, este significará que la zona de calentimiento izquierda está的功能ando a 1500 W (anillo interior).

Cuidado y mantenimiento

KING D HOME KDV 3Z 5400 - Cuidado y mantenimiento - 1

Advertencia

Desconecte siempre la alimentación antes delover a caboareas demantimiento. En caso de fallo,pongase encontacto con el service al cliente.

KING D HOME KDV 3Z 5400 - Advertencia - 1

KING D HOME KDV 3Z 5400 - Advertencia - 2

Los cables de alimentación dañados deben ser sustituidos por una persona competente o un electricistarial.

KING D HOME KDV 3Z 5400 - Advertencia - 3

Para uso dométrico únicamente.

KING D HOME KDV 3Z 5400 - Advertencia - 4

No coloque nunca un recipiente vacio sobre la plac, ya que este provocará la aparciación de un mensaje de error en el panel de control.

KING D HOME KDV 3Z 5400 - Advertencia - 5

Cuando una zona de cocinado haya estado encendida durante un tiempo prolongado, la

superficie permanecerá caliente durante cierto tiempo, por lo que no deberá

tocarse la superficie vitrocerámica.

KING D HOME KDV 3Z 5400 - Advertencia - 6

Para los alimentos sellados, no los caliente antes de partir o retirar la tapa paraatar cualquier peligro de explosióndeferido a la expansión del calentimiento.

KING D HOME KDV 3Z 5400 - Advertencia - 7

Si la superficie de la plac se agrietara, desconnecte de la alimentacion para evitarrialquier posibilidad de descargas electricas.

KING D HOME KDV 3Z 5400 - Advertencia - 8

No coloque recipientes rugosos o irregularaes sobre la plac, ya que podrrian dañar la superficie vitrocerámica.

KING D HOME KDV 3Z 5400 - Advertencia - 9

Evite golpes con ollas y recipientes sobre la plac. La superficie vitrocerámica es fuerte pero no es irrompible.

No coloque detergentes ni materiales inflamables bajo la plac.

KING D HOME KDV 3Z 5400 - Advertencia - 10

Atencion

  • Evite frotar con ningún producto abrasivo ni con la base de cacerolas, etc., ya que este desgastará losMarcados de la superficie de la placavitrocerámica con el transcirso del tiempo.
  • Limpie la placata vitroceramica periodicamente para impeder la acumulacion de residuos de alimentos.

  • Limpie la placía afterwards de cada uso. Esto evitará que las salpicaduras se quennen sobre la superficie vitrocerámica.

  • Limpie la placá únicamente cuando se haya enfiado suficientemente.
  • Emplee solamente agentes de limpieza adequados para vitrocerámica.
  • La superficie de la placà vitrocerámicaoulda limpiarse fácilmente del modo suiviente:
Tipo de sociedadMétodo de limpiezaMateriales de limpieza
Depósitos de calAplique vinagre a la superficie y, a continuación, seque con un pañosuaveLimiador especial para vitrocerámica
RestosquemadosLimpie con un paño humedo y seque con un pañoSuaveLimiador especial para vitrocerámica
Manchas ligerasLimpie con un paño humedo y seque con un pañoSuaveEsponja de limpieza
PlásticosderretidosUtilice un rascador adecuado para vitrocerámica para quitar losresiduosLimiador especial para vitrocerámica

Elimine inmediamente con un rascadorrialquier viruta de papel de aluminio, derrames

de alimentos, salpicaduras de grasas, MARCAS de azucar y de qualquier除外 alimento con un alto contenido en azucar de

la superficie para evacitar que se dañe la plac. A continuacion, limpie la

superficie con un poco de papel de cucina y un producto adecuado, aclare con agua y seque con

un paño limpio. Bajo ninguna circunstanciadeferán usarse estropajos o

paños abrasivos; evite asimismo emplear detergentes químicos como, por exemple, esprays para hornos y quitamanchas.

KING D HOME KDV 3Z 5400 - Atencion - 1

Resolución de problemas

Antes del llamar al service al cliente, compruebe que el aparato está connectado correctamente. Cualquiera de los casos siguientes no está cubierto por la garantía

Danos causados por el uso, el almacenimiento o el mantenimiento inadecuados.
Daños causados por el desmontaje y la reparación no autorizados.
Danos causados por el uso inapropiado.
Empleo de la placa vitroceramica para fines commerciales.

Si se produjera alguna anomalía, la placavitrocerámica pasado al estado de protección automática y做不到á los@códigos de protección correspondientes:

Mensaje de errorPosible causaQué hacer
ER03Agua o recipiente en el cristal sobre el controlLimpie la interfaz de usuario
EEl termopar está flojo o rotoPóngase en contacto con el proveedor para volver a conectar el termopar.
ER21La temperatura en el interior del dispositivo era muy altaEl dispositivo deben apagarse y(detarse enfiar.

Lo anterior es la evaluación y la inspeccion de fallos comunes.

No desmonte la unidad por su cuenta paraivorarpeligos y daños a la placavitroceramica ypongase encontacto con el proveedor.

Datasétécnicos

Placa de cocinadoKDV3Z5400
Zonas de cocinado3 zonas
Alimentación220-240 V~
Potencia electrica instalada5400 W (230 V)
Dimensiones del producto: L × An × Al (mm)590X520X52
Dimensiones de encastrado A×B (mm)560X490

El peso y las dimensiones sonapproximados. Debido a la mejora continua de nuestros productos,las specifications y los diseños podrieranCambiar sin previo aviso.

Instalación

Selección del equipo de instalación

Corte la encimera de acuerdo con los tamaños mostrados en el dibujo.

A efectos de instalacion y uso, deben preservarse un espacio minimum de 5 cm en torno al orificio.

Asegúrese de que el grosor de la encimera sea de al menos 30~mm .Selección un material de encimera resistente al calor para evitar la deformacion causada por la radiación de calor de la plac. Según se muestra a continuación:

KING D HOME KDV 3Z 5400 - Selección del equipo de instalación - 1

L (mm)An (mm)Al (mm)Pr (mm)A (mm)B (mm)X (mm)
590520524856049050 min.

Enequalier circunstancia,aseguese de que la placavitroceramica esté bien ventilada y que la entrada y la calidad de aire no estén bloqueadas.Aseguese de que la placat est en perfecto estado de functiomento.Segun se muestra a continuacion

KING D HOME KDV 3Z 5400 - Selección del equipo de instalación - 2

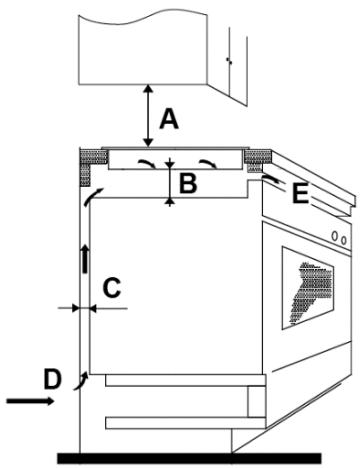

Nota: La distancia de seguidad entre la plac y el armario situado

encima de esta deben ser como微量元素 de 650~mm

A (mm)B (mm)C (mm)DE
65050 mín.20 mín.Entrada de aireSalida de aire 5 mm

KING D HOME KDV 3Z 5400 - Selección del equipo de instalación - 3

KING D HOME KDV 3Z 5400 - Selección del equipo de instalación - 4

Antes de instalar la plac

  • La encimera es cuadrada y nivelada, y ningún elemento estructural interfiere con los requisitos de espacio.
  • La encimera está fabricada con un material resistente al calor.
  • Si la plac se instala encima de unorno, esteiene un ventilador de refrigeracion incorporado.
  • La instalación deben estar todos los requisitos de separación y normativas y regulaciones aplicables.
  • En el cableado permanente deben incorporearse un interruptor de aislamiento adecuado que proporcione desconexión completa de la alimentación de red, y montarse y colocarse de forma que cumpla con la normativa y las regulaciones locales sobre cableado.

El interruptor de aislamento deben ser de un tipo aprobado y proportionar una separacion de contacto de hueco de aire de 3 mm en todos los polos (o en todos los conductores activos [fase] si la normativa local sobre cableado permittiera esta

variación de los requisitos).

  • El interruptor de aislamento deben ser fácilmente accesible para el cliente con la placata instalada.
  • Consulte a las autoridades de construcción y lasordenanzas locales en caso de duda respecto a la instalación.
  • Debera utilizes acabados resistentes al calor y fáciles de limpar (por exemple, baldosas ceramicas) para las superficies de las paredes que rodean la plac.

Después de la instalación de la plac

  • El cable de alimentación no es accesible a工程技术 de puertas o cajones de armarios.
  • Existe un flujo adecuado de aire fresco desde el exterior de la ebanisterfa hasta la base de la plac.
  • Si la plac se instalala sobre un cajón o espacio de armario, se instalala una barrera de protección térmica bajo de la base de la plac.
  • El interruptor de aislamento es fácilmente accesible por parte del cliente.

Instalación

KING D HOME KDV 3Z 5400 - Instalación - 1
fig.1

KING D HOME KDV 3Z 5400 - Instalación - 2
01

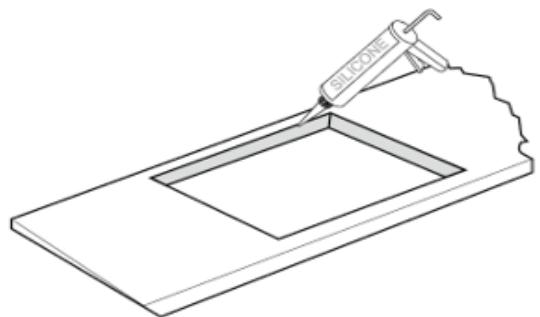

Corte la encimera de acuerdo con las dimensiones suministradas (fig. 1) con un equipo adecuado. Selle el borde cortante de la encimera utilizingo silicone o PTFE ycede secar antes de colocar la plac.

KING D HOME KDV 3Z 5400 - Instalación - 3
fig.2

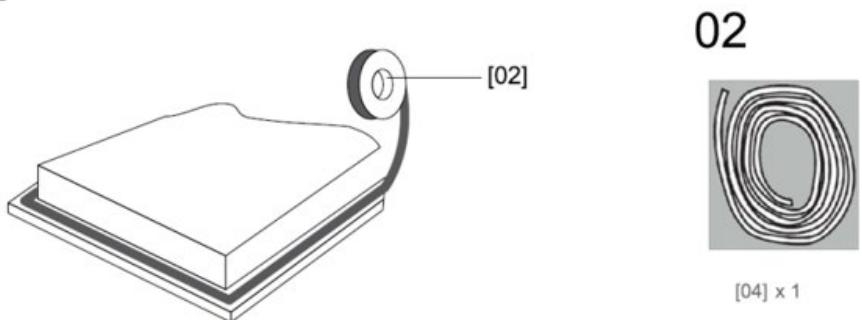

Estire el sellado suministrado a loLarge del borde inferior de la plac, asegurandose de que los extremos se superpongan.

KING D HOME KDV 3Z 5400 - Instalación - 4

No utilise adhesivo para fjjar la placà a la encimera. Una vez que el sellado esté ajustado, colque la placà bajo del corte de la encimera. Aplique una ligera presión hacía abajo sobre la placà para hacerla entrada en la encimera y asegurar un buena sellado alrededor del borde exterior (fig. 4)

Precauciones

  1. La plac a vitroceramica deben ser instalada por personal o技术和ricos提供优质os. Disponemos de profesionales a su serviceo. No realice nunca dicha operation por su!.
    cuenta.
  2. La placà no deben instalarse directamente sobre un lavavajillas, un frigorífico, un

congelador, una lavadora o una secadora, ya que la humedad pourrait daría dañar la electrónica de la placà.

  1. La placà vitrocerámica deben instalarse de modo que pueda garantizarse una radiación de calor optima para mejorar su fiabilidad.
  2. La pared y la zona de calentimiento inducido situada encima de la superficie de la placíadeferánsoportarel calor.

Conexión de la placa a la alimentación electrica

KING D HOME KDV 3Z 5400 - Conexión de la placa a la alimentación electrica - 1

Todo el trabajo de instalación deverá ser realizado por una persona competente o un electricista oficial. Antes de conectar a la red electrica, asegúrese de que la tensión de red se corresponda con la indicada en la placá de espécificaciones技术水平 del interior de la campana extractor.

Advertencia: Este APARATO DEBERÁ ESTAR CONNECTADO A TIERRA.

KING D HOME KDV 3Z 5400 - Conexión de la placa a la alimentación electrica - 2

Esta placardebera serconectadaa la alimentacion de redunicamente

por parte de una persona debidamenteriallicida.

Antes de conectar la plac a la alimentacion electrica, compruebe que:

  1. El sistemas de cableado domestico sea adecuado para la potencia indicada por la plac.
  2. La tension corresponda al valor proportionado en la plac de especificaciones sociales.
  3. Las secciones del cable de alimentacion能把an soportar la energia indicada en la placac de especificaciones tecnicas.

Para conectar la plac a la alimentacion eletrica, no utilise adaptadores, reductores ni dispositivos de derivacion, ya que podrieran provocar sobrecalentamento e incendio.

El cable de alimentación no deben tocar ninguna parte caliente y deben.), posicionarse de modo que su temperatura no supere los 90^ en ningún punto.

KING D HOME KDV 3Z 5400 - Conexión de la placa a la alimentación electrica - 3

Verifique con un electricista si el sistema de cableado domestico es adecuado sin modificaciones. Cualquiermericano deben ser efectuada unicamente por parte de un electricistarialico.

Este aparato se suministra con un cable de alimentacion de 3 hilos con los siguientes-coloreds:

Este aparato requiere un disyuntor de circuitos en miniatura de 32 amperios.

  • Si el cable estuviera dañado o debiera sustituirse, la operationará ser efectuada por un agente del serviceístico con Herramentas especials para evacitar cualquier accidente.
  • Si el aparato se conectara directamente a la alimentacion electrica, deben instalarse un disyuntor de circuitos omnipolar con una distancia minima de 3 mm entre los contactos.
  • El instalador deben asegurar de haberledge a cabo una conexión electrica correcta y en conformidad con la normativa de seguidad.
  • No besoin curvarse ni comprimirse el cable.
  • Deberá comprobarse periodically el cable y únicamente pourrait ser sustituido por un的技术o autorizzato.
DESECHO DEL APARATO: No desese che este producto como residuos municipales sin clasificar. Será necesaria la recogida de dichos residuos de forma selectiva para tratamente especial.Este aparato está etiquetado en conformidad con la directiva europea 2011/65/UE para Residuos de Equipos Eléctricos y Electrónicos (RAEE). Al asegurar de que este aparato se deseche correctamente, poderá aatar los posibles daños para el medio ambiente y para la salute humana, que se produciría de otro modo si se desecha de una forma incorrecta. El símbolo colocado sobre el producto indica que este no pueda tratarse como basura domérica normal. Deberálearvarse a un punto limpio para el reciclaje de productos eléctricos y electrónicos. Este aparato requiere desecho de residuos especialias. Para Obtener más información sobre el tratimiento, la recuperación y el reciclaje de este producto, pángase en contacto con su ayuntimiento, su servicio de recogida de basuras dométicas o la tienda en la que lo compró. Para Obtener una información más detallada sobre el tratimiento, la recuperación y el reciclaje de este producto, pángase en contacto con suOficina municipal local, su servicios de recogida de basuras dométicas o la tienda donde compró el producto.

Información relativa a placas de cocinado electricas domésticas

SimboloValorUnidad
Identificacion del modeloKDV3Z5400
Tipo de placVitroceramica
Número de zonas y/o zonas de cocinado3
Tecnología térmica (zonas y zonas de cocinado de inducción, zonas de cocinado convencionales, placas electricas)Zonas de cocinado vitrocerámicas
Para zonas de cocinado circulares: diámetro de la superficie usable por zona de cocinado electrónica redondeado a los 5 mm másproximosØZone 1:29.0 Zone 2:16 Zone 3:20cm
Para zonas de cocinado no circulares: diámetro de la superficie usable por zona de cocinado electrónica redondeado a los 5 mm másproximosL An--cm
Consumo electrico por zona de cocinado calculado en kilosEC cocinado electricoZone 1:193.5 Zone 2:185.4 Zone 3:195.4Peso/kg
Consumo electrico de la plac de cocinado calculado en kilosEC planta electrica191.4 %Peso/kg

GARANTÍA

La garantía no cubre las piezas de desgaste del producto, ni los problemas o daños resultantes de:

(1) deterioro de la superficie bajo al desgaste normal del producto;
(2) defectos o deterioro por contacto del producto con liquidos y por corrosión por Herrumbre o presencia de insectos;
(3)rialquier incidente no autorizzato, abuso, mal uso, modificacion, desmontaje o reparacion;
(4) cualquier operación de mantenimiento Incorrecta, uso que no está de(acuerdo con las instrucciones relativas al producto o conexión a un voltaje incorrecto;
(5)rialquieruso de accessories no suministrados oaprobados porel fabricante.

La garantía quedará anulada si se quita la plac de identificación y / o el número de série del producto.

DISPOSICION

KING D HOME KDV 3Z 5400 - DISPOSICION - 1

La Directiva europea 2012/19 / UE sobre residuos de aparatos electricos y electrónicos (RAEE) exige que los electrodométricos usados no se tiren al flujo normal de residuos municipales. Los dispositivos usados deben recollectarse porSeparatedo para optimizar la tasa de recuperación y el reciclaje de los materiales de los que están hechos y reducir el impacto en la salute humana y el medio ambiente.

El símbalo de la papelera tachada se coloca en todos los productos para recordarle las obligaciones de la recogida selectiva. Los consumidores deben ponerse en contacto con las autoridades locales o su distribuidor con家住o al procedimiento a seguir para la extracción de su dispositivo.

Información sobre el significado de la marca de conformidad C E

Lamarca C∈inda que el producto cumple con los principales requisitos de las Directivas europeas 2014/35/EU (Baja tensión),2014/30/EU (Compatible electromagnética),2011/65/EU (Reducción del uso de determinadas sustancias peligrosas en AEE).

Servizio Postventa

Para contactar con nuestro servicios postventa por una avería, llame al +34 900533621.

Si necesita informacion sobre un producto o pedir piezas de repuesto, llama al +34 900533621.

Asistente de manual
Impulsado por Anthropic
Esperando tu mensaje
Información del producto

Marca : KING D HOME

Modelo : KDV 3Z 5400

Categoría : Placa de cocina vitrocerámica
