Marca	Indesit
Modelo	EDPA 745 A1 ECO (EU)
Tipo de producto	Secadora de condensación con bomba de calor
Capacidad nominal (algodón estándar)	7 kg
Clase energética	A
Consumo de energía anual ponderado	354 kWh
Consumo de energía a plena carga	2,96 kWh
Consumo de energía a media carga	1,63 kWh
Duración del programa algodón estándar (plena carga)	215 min
Duración del programa algodón estándar (media carga)	125 min
Clase de condensación	C
Tasa de condensación media	71 % (plena carga), 72 % (media carga)
Nivel de ruido	69 dB(A)
Refrigerante	R134a (0,29 kg)
Alimentación eléctrica	Ver placa de características (tensión y potencia máximas indicadas en el aparato)
Programas	Fast & Easy, Rápido 45', Mix, Algodón para Planchar, Sintéticos para Planchar, Algodón Estándar, Algodón Listo para Usar, Sintéticos, Jeans, Bebé & Delicados, Lana, Plumífero, Zapatillas, 60 min, 120 min, Planchado Fácil, Refrescamiento
Opciones	Extra Care, Ahorro de Energía, Anti-arrugas, Inicio diferido (hasta 9h)
Mantenimiento del filtro	Limpieza después de cada ciclo (enjuague bajo agua o aspirado)
Vaciado del depósito de agua	Después de cada ciclo
Limpieza del filtro de la bomba de calor	Cada 5 ciclos (recomendado después de cada ciclo)
Seguridad	Bloqueo infantil (función presente según el manual), corte automático en caso de problema
Piezas de repuesto y reparabilidad	Llamar a un técnico autorizado; piezas originales disponibles a través del SAT

Preguntas frecuentes - EDPA 745 A1 ECO (EU) INDESIT

¿Cómo limpiar el filtro después de cada ciclo?

Tire de la manija de plástico del filtro hacia arriba para retirarlo. Límpielo bajo agua corriente o con una aspiradora, luego vuelva a colocarlo asegurándose de que esté bien insertado en la junta.

¿Cómo vaciar el depósito de agua?

Saque el depósito de la secadora, vacíelo en un fregadero, luego vuelva a colocarlo correctamente. Verifique siempre que esté vacío antes de iniciar un nuevo ciclo.

¿Qué hacer si la secadora no arranca?

Verifique que el enchufe esté bien conectado, que la puerta esté cerrada, que el programa esté seleccionado y que se haya presionado la tecla START/PAUSE. Si hay un inicio diferido programado, espere el tiempo de retardo.

¿Por qué la ropa aún está húmeda al final del ciclo?

Esto puede deberse a un filtro obstruido, un depósito de agua lleno, un filtro de bomba de calor sucio, una sobrecarga o un centrifugado insuficiente. Limpie los filtros y vacíe el depósito antes de cada ciclo.

¿Cómo limpiar el filtro de la bomba de calor?

Desenchufe el aparato, abra la puerta, retire la tapa del filtro girando los 4 clips, saque el conjunto del filtro, separe las dos partes, limpie las pelusas con agua o aspiradora, luego vuelva a ensamblar y coloque.

¿Qué programas utilizar para el algodón?

Para un secado estándar, use 'Algodón Estándar' (armario). Para un secado más intensivo, use 'Algodón Listo para Usar'. Estos programas son los más eficientes energéticamente.

¿Puedo secar zapatos deportivos?

Sí, use el programa 'Zapatillas' con el soporte para zapatos incluido. Los zapatos deben lavarse y centrifugar a al menos 400 rpm. No seque zapatos con inserciones de gel o luces.

¿Qué significa el indicador 'Vaciar agua' que parpadea?

Indica que el depósito de agua está lleno. Vacíelo inmediatamente. La secadora se detiene automáticamente; después del vaciado, presione START/PAUSE para reanudar el ciclo.

¿Cómo usar la opción 'Inicio diferido'?

Seleccione el programa, luego presione varias veces la tecla 'Inicio diferido' hasta el retardo deseado (hasta 9h). Asegúrese de que el depósito de agua esté vacío y el filtro limpio antes de iniciar.

¿Qué hacer en caso de corte de corriente?

Desenchufe la clavija. Una vez restablecida la corriente, vuelva a enchufar, mantenga presionada la tecla ON/OFF hasta que se encienda nuevamente, luego presione START/PAUSE para reanudar el ciclo.

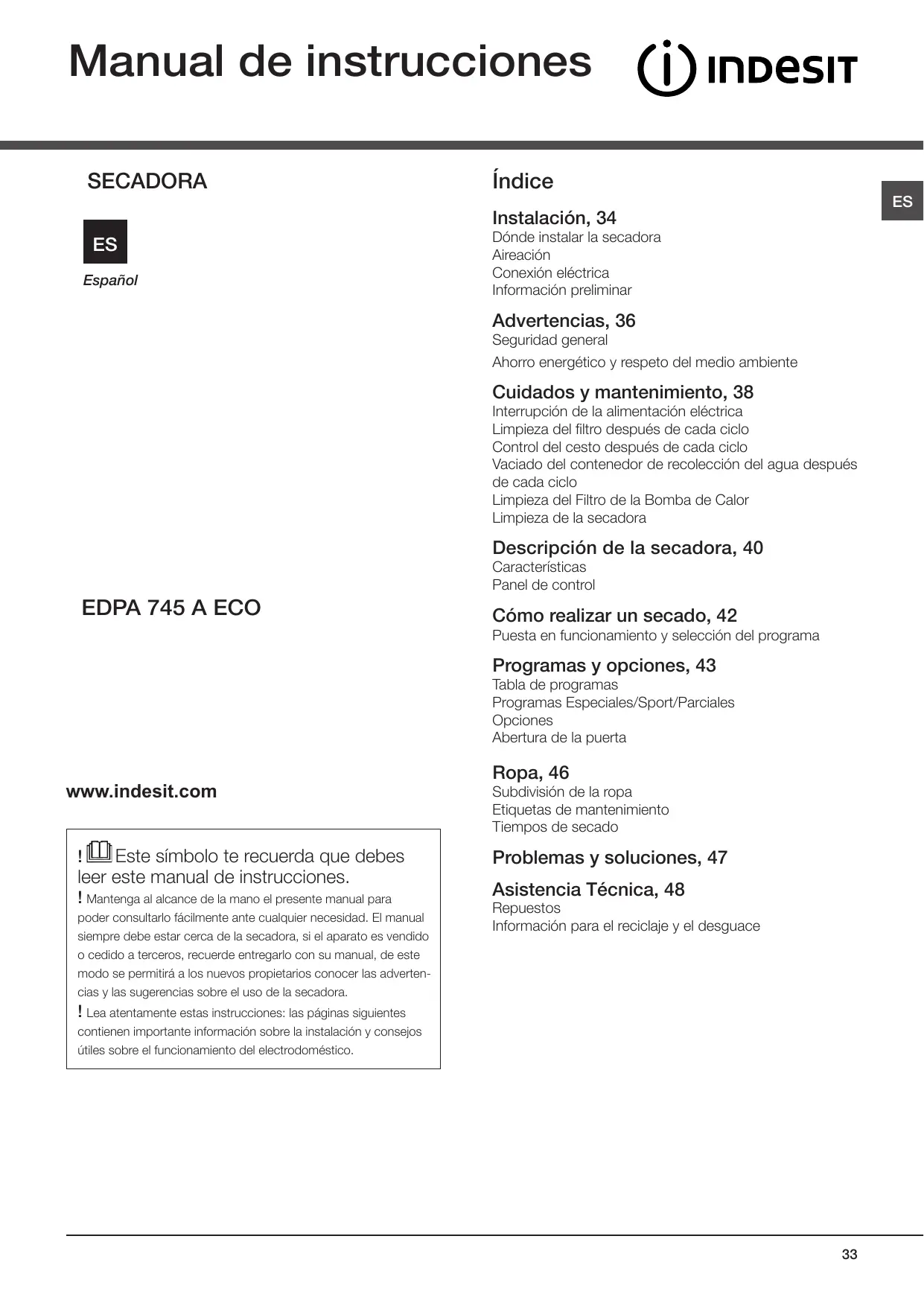

MANUAL DE USUARIO EDPA 745 A1 ECO (EU) INDESIT

! Este*simbolo te recuerda que debes leer estemanual de instrucciones.

! Mantenga al alcance de la mano el presente manual para poder consultarlo fácilmente ante在哪quier necessities. Elmanual siempredebe estacarce de la secadora,si el aparato es vendido ocedido a terceros, recuerdeentarlo con sumanual, de este modo se permittirá a los newos propietarios conocer las advertencias y las sugerencias sobre el uso de la secadora.

! Lea atentamente estas instrucciones: las páginases siguientes contienen importante información sobre la instalación y consejos útiles sobre el funciona del electrodométrico.

Índice

Instalación, 34

Donde instalar la secadora

Aireación

Conexión electrica

Información preliminar

Advertencias, 36

Seguridad general

Ahorro energetico y respeto del medio ambiente

Cuidados y mantenimiento, 38

Interruption de la alimentacion electrica

Limpieza del filtro después de cada ciclo

Control del cesto afterwards de cada ciclo

Vaciado del contentedor de recoleccion del aguauponés de cada ciclo

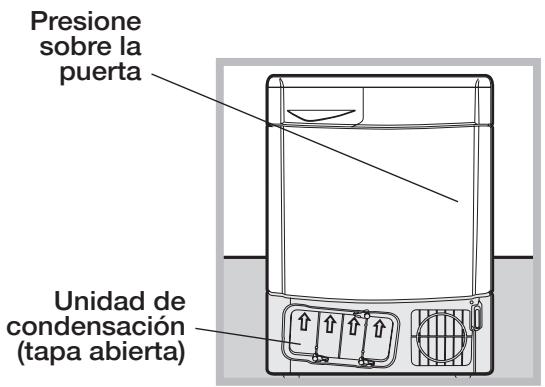

Limpieza del Filtro de la Bomba de Calor

Limpieza de la secadora

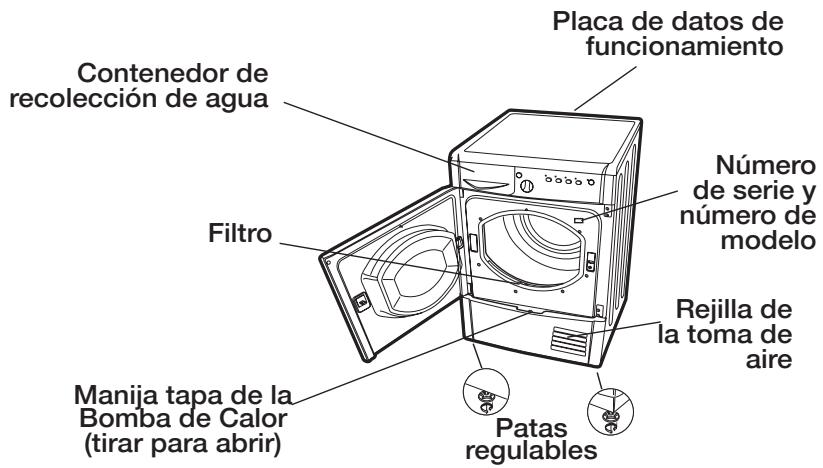

Descripción de la secadora, 40

Characteristicas

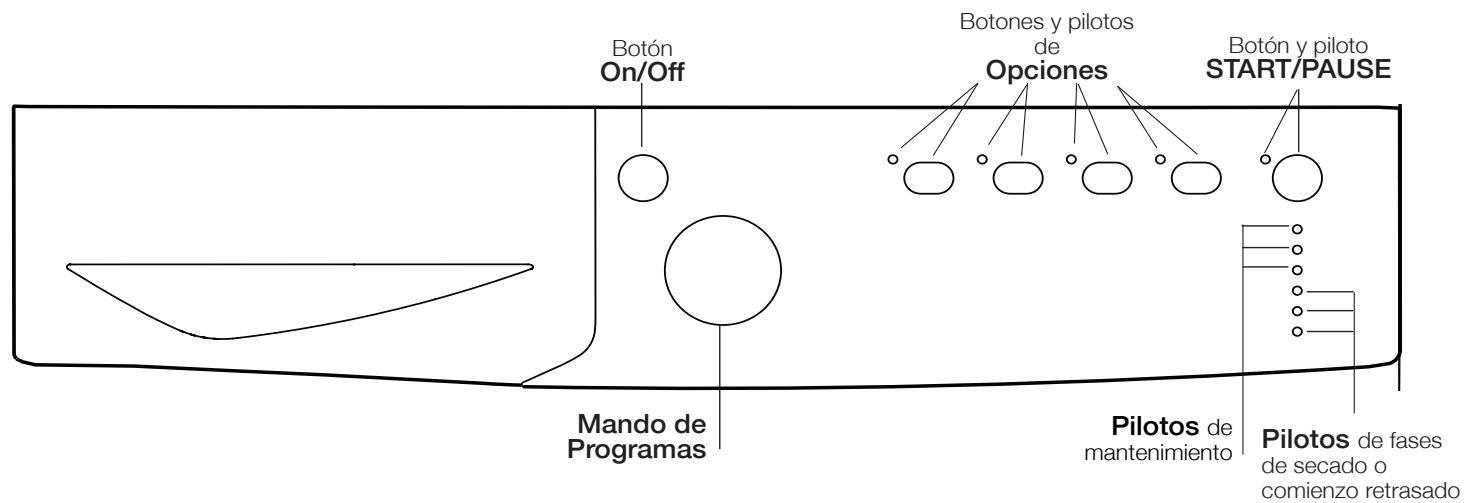

Panel de control

como realizar un secado, 42

Puesta en funciona y selección del programa

Programas yvinciones, 43

Tabla de programas

Programas Especiales/Sport/Parciales

Opciones

Abertura de la puerta

Ropa, 46

Subdivision de la ropa

Etiquetas de mantenimiento

Tiempos de secado

Problemas y soluciones, 47

Asistencia Técnica, 48

Repuestos

Información para el reciclaje y el desguace

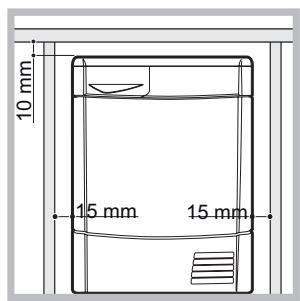

Dónde instalar la secadora

• Las llamas peuvent averiar la secadora, por lo tanto, deben estar alejada de cocinas a gas, estufas, radiadores o encimeras. Para un rendimiento optimo, la secadora se debe instalar a una temperatura ambiente

entre los 20 y los 23^ . No obstarte, configurará si la estancia se encontrar a una temperatura entre los 14 y los 30^ . Si el electrodomístico debe instalarse debajo de una encimera, esnecessarydejar un espacio de 10mm entre el panel superior del electrodomístico y los除外los objetos dispuestos encima de laquia, y un espacio de 15mm entre los lados del electrodomístico y las paredes o lasdecoraciones dispuestos alcostado del本身就是. De este modo se garantiza una circulacion de aire adecuada.

El aparato debe instalarse con la superficie.
trasera colocada contra una pared.

Aireación

• Cuando la secadora está en funciónamente debe hacer una aireación sufiente. Controle que se instale la secadora en un ambiente que no sea humedo y que está dotado de una adecuada circulación de aire. El flujo de aire alrededor de la secadora es fundamental para permitir que se condense el agua producida durante el lavado; la secadora no funciona de forma correcta si se coloca en un espacio cerrado o dentro de un mueble.

! Si la secadora se usa en una habitación(PCaqueña o fría es posible que se forma algo de condensacion.

! No se aconseja instalar la secadora en un armario; el electrodomístico nunca debe instalarse detrás de una puerta que se cierra con llave, una puerta corrediza o una puerta con los goznes en el lado opuesto a la puerta de la secadora.

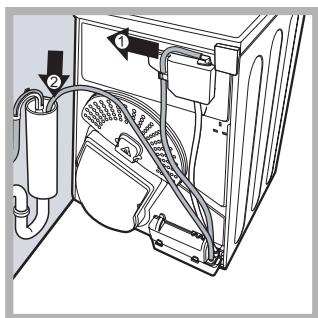

Descarga de agua

Si laquina se coloca cerca de un tubo de desagüe es possible hacer salir el agua condensada directamente sin tener que utiliser el contentedor de recoleccion de agua. En este caso, ya no esnecessaryv(acar el contentedor de
recoleccion del aguauponéscadaciclo.
Si la secadora se coloca encima o alcostado de una lavadora, ambas poderoomparrirel desagüe. Basta
desconectar el tubo indicado en la figura A y conectarlo a al

desagüe.

Si el desagüe se encuesta más lejos que la longitud del tubo, para alcanzarla es possible comprar y conectar un tubo del mesmo diametro y del长大o besoinario.

Para instalar el tubo nuevo bastaCambiar el tubo presente como se indica en la figura B introduciendolo en la misma posicion.

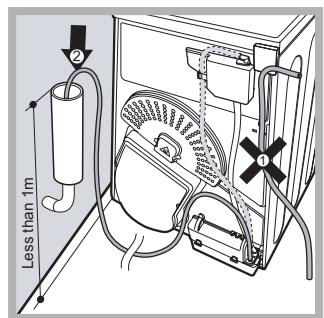

! El desagüe debe estar 1 m más abajo del fondo de la secadora.

! Después de instalar la secadora asegurar que el tubo de desaguè no está doblado ni torcido.

Fig. A

Fig. B

Conexión electrónica

Antes de introducir el enchufe en la toma electrica compruebe lo suiviente:

• Aseguarse que las manos estén secas.
• La tomaDebe poseer una connexion a tierra.
• La toma debe ser capaz de tolerar la potencia maxima prevista para laquina, indicada en la placac de los datos de funcionaimiento (ver Descripción de la secadora).
• La tensión de alimentación debe estar comprehenda entre los values indicados en la placá de datos de funcionaimiento (ver Descripción de la secadora).
• La toma debe ser compatible con el tipo de enchufe de la secadora. Si no es asi, sustituya la toma o el enchufe.

!NO UTILICE PROLONGACIONES.

! La secadora no pueda instalarse en ambientes externos, ni siquiera si está resguardados. En efecto, es possible que sea muy peligioso exponer este electrodoméstico a la lluvia o a las tormentas.

! Después de la instalación de la secadora el cable electrico y el enchufe deben quedar a mano.

! El cable électrique no debe doblarse ni aplastarse.

! Si el enchufe a Cambiar está incorporado, se debe eliminar de forma segura. NUNCA lo deje para que pueda ser connectado a una toma y provoque descargas electricas

! El cable electrico debe controlarse periodically. Si está dañado, el cable de alimentación debe sustituirse por el fabricante, su servicios de asistencia u other personal calificado con el fin de evitar peligros. (ver Asistencia Técnica). Los cables electricos nuevos o más largos son suministrados por los revendedores autorizados con un costo adicional.

! El fabricante declina cualquier responsabilidad si no cumplen estas reglas.

! Si existen dudas respecto a lo indicado, llama a un electricistariallicado.

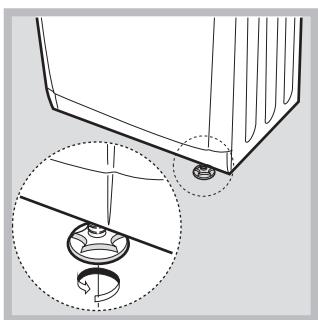

Nivelación de la secadora

La secadora debe instalarse en una superficie plana para que funciona correctamente.

Una vez instalada la secadora en su posición definitiva, controle su nivelación de lado a lado y bajo de adelante hacía除外. Si la secadora no está en una superficie plana, regule las patas delanteras hacía arriba o hacía abajo hasta que se nivele.

Información preliminar

Una vez instalada la secadora, antes deponerla enfuncioncimiento limpie bajo del cesto y elimine la suciedadque pueda haberse acumulado durante el transporte.

ATENCION: antes de utiliser su secadora controle que permanzezca en posicion vertical durante 6 horas, como minimo.

Máximas dimensiones de energia: 7 kg

Ficha De Producto - Norma 392/2012.
Marca Indesit
Modelo EDPA 745 A ECO (EU)
Capacidad nominal para ropa de algodón utilizando el "programa algodón normal" conarga maximizinga - kg	7.0
Esta secadora de tambor domestica es	Condensador
Clase de eficiency de energia sobre una escala de A+++ (bajoconsumo) a D (altoconsumo)	A
Consumo de energia anual ponderado (AEc)* Kwh 1)	354.0
Esta secadora de tambor domestica es	Automática
Consumo de energia conoga的最大; Edry- kWh 2)	2.96
Consumo de energia conoga parcial; Edry½, - kWh 2)	1.63
Consumo de energia: modo off (Po) - Watts	0.14
Consumo de energia: modo left-on (PI) - Watts	1.79
Duración del modo "left-on" para el sistemas de gestión deenergia - horas	30
Progr. Tiempo -全球最大 y parcial ponderada (Tt) - horas3)	164
Carga的最大(Tdry) - horas	215
Carga parcial" (Tdry½) - horas	125
Clase de eficiencia de condensacion en una escala de G (menoseficiente) a A (más eficiente)	C
Eficiencia de condensacion promedio - %
carga的最大y parcial ponderada (Ct) 3)	71
carga的最大Cdr	71
carga parcial Cdry½	72
Emissiones de ruido acústico aireo - dB(A) re 1 pW	69.0
1) El "programa algodón normal" con carga total y el "programa algodón estándar"con carga parcial son los programas estándar a los que se refieren los datos de letiqueta y de la lista. Estos programas sirven paradefer las prendas de algodónlistas para guardar (0%) y son los más eficientes en tiénos de consumo deenergia. La carga parcial equivale a la mitad de la carga nominal.
2) Consumo anual bajo en 160 ciclos de secado con el programa algodónnormal con carga的最大y parcial, enmundos de baja potencia. El consumo realde energia por ciclo depende de como se utilize el aparato.
3) Promedio ponderado de 3 ciclos con carga total y 4 ciclos con carga parcial.
Norma 932/2012.
Sintético: Consumo de energia con carga的最大; kWh	0.92
Sintético: Carga的最大 - horas	90
Sintético: ccarga parcial N/A

! Este electrodométrico ha sido disnado y fabricado respetando las normas internzonales sobre seguridad. Estas advertencias se suministran por motives decurity y deben ser complidas atentamente.

Seguidad general

• La presente secadora puede utilizar por personas (incluidos los niños a partir de 8 años) con capacidad física, sensorial o mental reducida o sin experiencia y conocimiento, a condición de que Sean vigiladas o reciben las instrucciones de uso del dispositivo por parte de una persona responsable de su seguridad.
  -Esta secadora ha sido proyectada para uso dométrico y no profesional.
• No tocar el electrodoméstico con los pies descalzos o con las manos o los pies mojados.
• Desconectar el electrodomístico de la red de alimentación tirando del enchufe y no del cable.
• Después del uso apagar la secadora y desconectarla de la red de alimentación. Mantener la puerta cerrada para evaporar que los niñosmightanutilizarla secadora como un juego.
• Los niños deben ser vigilados para asegurar que no juguen con la secadora.
• El mantenimiento y la limpieza no deben ser realizados por niños sin vigilancia.
• Los niños de edad inferior a 3 años deben mantenerse alejados de la secadora en ausencia de vigilancia constante.
• El electrodométrico debe instalarse de forma correcta y debe airearse adecuadamente. La toma de aire en la parte frontal de la secadora y los respiradores en la parte trasera no deben estar nunca obstruidos (ver instalación).
• No utiliser nunca la secadora sobre la moqueta cuando la alta delleo sea tal que impida la entrada de aire a工程技术 de la base de la secadora.
• Comprobar que la secadora está vacia antes de cargarla.

• La parte posterior de la secadora puede calentarse mucho: no tocara nunca cuando laquina está funciona.

• No utilise la secadora a menos que el filtro, el recipiente de agua y el condensador estén correctamente instalados (ver Mantenimiento).

• No sobrecargar la secadora (ver Ropa para las的最大as dimensiones dearga).
• No introducir prendas totalmente mojadas.
• Cumplir escrupulosamente con todas las instrucciones de las etiquetas para el lavado de las prendas (ver Ropa).
• No cigar prendas grandes, demasiado voluminosas.
• No/secar fibras acrificas a alta temperatura.
• No apagar la secadora cuando contiene aun prendas calientes.
• Limpiar el filtro afterwards de cada uso (ver Mantenimiento).
• Vaciar el contentedor de recoleccion de agua afterwards de cada uso (ver Mantenimiento).
• Limpie launidad del condensadoruponés de intervalos periodicos (verMantenimiento).
• Evitar la acumulación de pelusa bajo de la secadora.
• No subirse al panel superior de la secadora ya queURTDA danarse laquina.
• Respetar siempre las normas y las caracteristicas electricas (ver instalacion).
• Comprar sempre accesorios y recambios originales (ver Asistencia).

Para minimizar el riesgo de incendio en la secadora, deben seguir las siguientes precauciones:

• Seque las prendas únicamente si se han lavado con detergente y agua, se han aclarado y centrifugado.
  Existe el peligro de incendio si se secan articulos que NO se han lavado con agua.
• No seque prendas que hayan sido tratadas con productos químicos.
• No seque prendas que se hayan manchado o empapado con aceites vegetales o aceites de cocina, ya que constituyen un peligro de incendio. Las prendas manchadas de aceite peuvent inflamarse de forma espontánea, especially when you're in an accident, such as a fuent de calor como una secadora. Las prendas se calientan, causando una reacción de oxidación con el aceite, y a su vez, la oxidación create calor. Si el

calor no pueda escapar, las prendas
puede calentarse lo suficiente para arder. Apilar o guardar prendas manchadas de
aceite puede evaporar que el calor escape y
constituir un peligro de incendidio. Si es inevitable meter en la secadora
tejidos que contienen aceite vegetal o
de cocina o prendas manchadas con
productos de cuidado capilar, dichas
prendas estaran lavarse primero con
detergente extra; de este modo se reducirá
el peligro, excepta no se eliminar del todo. No estaran sacarse de la secadora y
apilarse@m间隙st'en calientes.

• No seque prendas que se hayan limpiado o lavado en, o empapado con o manchado de petróleo o gasolina, disolventes de limpieza en seco u或其他 sustancias inflamables o explosivas. Las sustancias altoamente inflamables realizadas comúnmente en entornos dométricos, como el aceite para cocinar, la acetona, el alcohol desnaturalizo, el queroseno, los quitamanchas, el aguarrás, las ceras y los limpiadores de cera. Compruebe que estas prendas se hayan lavado en agua caliente con unacantidadextra de detergente antes de secarlas en la secadora.
• No seque prendas que contengan goma espuma (tambien conocida como espuma látex), o materiales de textura similar. Al calendarse, los materiales de goma espuma producen fuego por combustión espontánea.
• No deben utilizar en la secadora suavizantes o produits similares para eliminar los efectos de la electricidad estática, a menos que lo haya recomendado asignificamente el fabricante del suavizante.
• No seque ropa interior que contenga refuerzos metálicos, por exemple, sujetadores con varillas de refuerzo metálicas. La secadora peut dañarse si los refuerzos metálicos salen durante el secado.
• No seque prendas de caucho o plástico como gorros de ducha o que contengan goma espuma (tambien conocida como espuma látex), o protecciones impermeables para bebés, polietileno o papel.

• No seque prendas con refuerzo de caucho, con almohadillas de goma espuma, cojines, chanclas y zapatillas de tenis revestidas de caucho.

• V(aciar los bolsillos de todos los objetos, como encendadores o fosforos.

! ATENCION: no detener nunca la secadora antes del final del ciclo de secado a menos que todas las prendas no Sean quitadas con rapidez y se extiendan para disipar el calor.

Ahorro energetico y respeto por el medio ambiente

• Antes de secar las prendas, estrujarlas para eliminar la mayorcantidad de agua possible (si se utilizes antes la lavadora programar un ciclo decentrifuga).De este modo se ahora energia durante el secado.
• Utilizar siempre la secadora con la energia completa, asi se ahora energia: prendas separatadas y pequeñasargasrequirecen más tiempo para secarse.
• Limpiar el filtro al final de cada ciclo para CONTENER los costos relativos al consumo energetico (vermantimiento).

Interruption de la alimentacion electrica

! Desconecte la secadora cuando no está funciona, del mismo modo durante las operaciones de limpieza y mantenimiento.

Limpieza del filtro después de cada ciclo

El filtro es un componente fundamental del secado: su funciona es la de recoger los residuos de lana y la pelusa que se forman durante el secado.

Al finalizar el secado limpie el filtro aclarándolo de bajo de agua corriente o limpiándolo con una aspiradora. Si el filtro se atasca, el flujo de aire en el interior de la secadora se vería gravamente comprometido: los tiempos de secado

se prolongan y se consume más energia.

Además, puede producirse averías en la secadora.

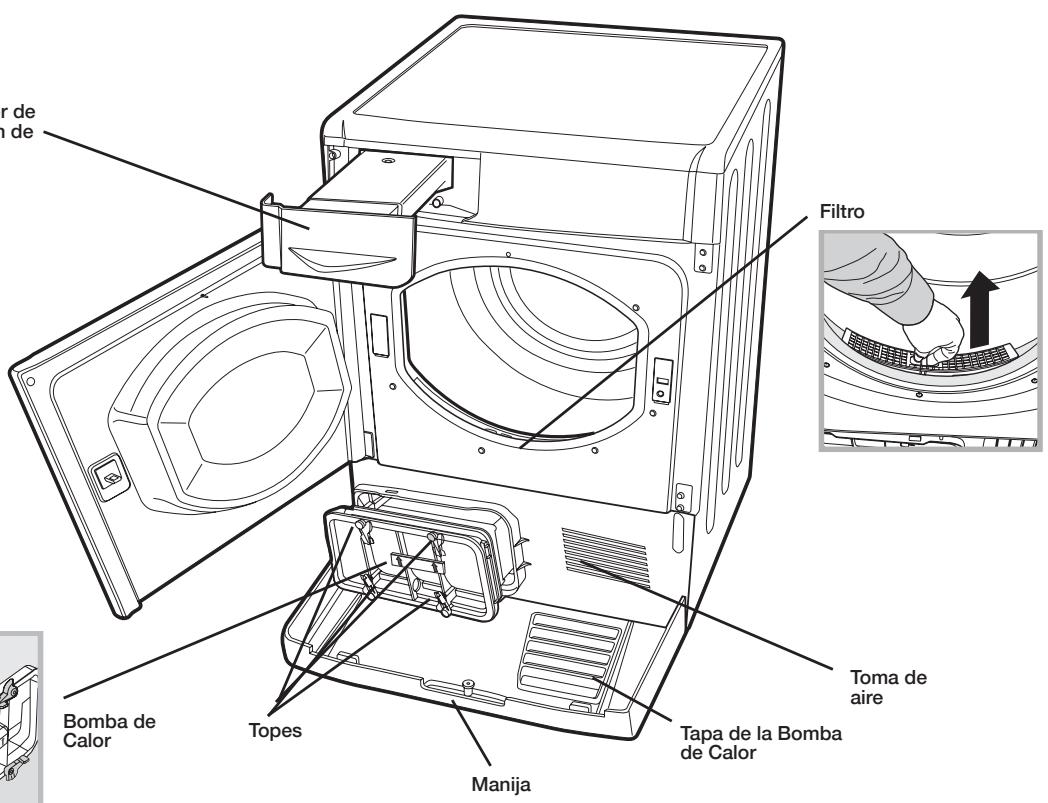

El filtro se encuesta delante de la guarniccón de la secadora (ver figura).

Remoción del filtro:

1. Tire hacía arriba la manija de plástico del filtro (ver la figura).
2. Elimine la pelusa del filtro y colóquelo correctamente. Controle que el filtro se introduzca Completely a ras de la guarnicción de la secadora.

! No utilise la secadora si antes no se coloca el filtro en su lugar.

Control del cesto afterwards de cada ciclo

Gire el cestomanualmente para quitar las prendas máspeguñas (pañuelos) que podrjan quedar bajo de la secadora.

Limpieza del cesto

! Para la limpieza del cesto no utilise elementos abrasivos, esponja de acero o agentes de limpieza para acero inoxidable. Podria formarse una pátina coloreada en el cesto de acero inoxidable, fenómeno que podía generate por una combinación de agua con agentes de limpieza como suavizantes de lavado.Esta pátina de color no tiene ningún efecto sobre las prestaciones de la secadora.

Vaciado del contentedor de recoleccion del aguauponésdecadacico

Saque el contentedor de la secadora y vacielo en un fregadero o en othero espacio de descarga adecuado, bajowhelming a posicionarlo de forma correcta.

Siempre se debe controlar el contentedor de recoleccion y vaciarlo antes de comenzar un programa nuevo de secado.

Si el contenegedor de recoleccion no se vacía, el agua podra occasionar que:

• Se detenga el calentimiento de laquina (por lo tanto la energia que estara todo y su酐 al finalizar el ciclo de secado).

• El led "Vaciar cubeta" se ilumine para advertir que el contentedor está lleno.

Carga del sistemas de recoleccion de agua

Cuando la secadora es ahora, el contentedor de recoleccion de agua no recoge hasta que el sistema no searga.Esta operacionuede implicar 1 o 2 ciclo desecado.Una vez cargado, el sistemas recoge agua en cada ciclo.

Limpieza del Filtro de la Bomba de Calor

• Periódicamente, cada 5 ciclos, extraiga el Filtró de la Bomba de Calor y elimine los residuos de pelusa de su superficie lavándolo bajo el agua corriente o aspirándolo con una aspiradora. De todos modelos, para optimizar las prestaciones de secado se recomienda limpiar este filtró afterwards de cada ciclo. Cómo guitar la unidad Filtró Bomba de Calor:

• Desenchufe el aparato y abra la puerta.

• Quite la tapa del Filtro de la Bomba de Calor, gire las 4 grasas hasta la posicion vertical y extraiga la unidad del filtro.
• Separe las dos partes del filtro y quite la pelusa de la superficie interna de la red.

! ATENCION: la parte frontal de la bomba de calor está compuesta por delgadas placas metálicas.

Cuando lo limpie, lo quite o vuelva a colocar la unidad filtrante para la

limpieza,onga cuidado de no danarlo y de no cortarse.

1. Junto a la bomba de calor, hay que limpiar atentamente, la acumulación de pelugas en las planchas metálicas, utilizing un paño humedo, una esponja o el aspirador. No use los dedos.

2. Vuelva a ensambar las dos partes del filtro, limpie la superficie de la junta e introduzca el filtro en su lugar, luego gire las 4 grapas hasta la posicion horizontal controlando que queden bien enganchadas.

Limpieza de la secadora

• Las partes externas de metal o de plástico y las partes de goma peuvent limpiarse con un paño humedo.
• Periódicamente (cada 6 pesos) limpie con una aspiradora la rejilla de la toma de aire frontal y los respiradores en la parte trasera de la secadora para quitar la pelusa acumulada, residuos de lana y polvo. Internacional se deben quitar las acumulaciones de pelusa de la parte frontal del condensador y de las zonas del filtro, realizando occasionalmente la aspiradora.

! No use solventes ni elementos abrasivos.
! Haga controlar con regularidad la secadora por personal的技术o autorizzato para garantizar la calidad de las piezas electricas y mecánicas (ver Assistance Tecnica).

Consejos Rápidos

! Recuerda limpiar el filtro puerta y la bomba de calor tras cada secado.
! Recuerda vaciar el contentedor de recoleccion de agua tras cada energia.
! Procediendo de estaformaipodrasedobtenerelmaximoode prestaciones!

Contenor de recoleccion de agua
Filtro

Abertura de la puerta

ES

Characteristicas

Panel de control

Botón ON/OFF/Reset

Presionar en forma normal el botón para encender y apagar el aparato. Si la secadora está en funciona, una presión prolongada durante 3segundos apaga el aparato y reactivar el ciclo en bajo.

Mando de Programas

Permite seleccionar el programa : gire hasta que el indicator esté orientado hacer el programa deseado (ver Puesta en marcha y Selección del programa).

Botones de OPCIONES

Permitenular las optiones disponibles para el programa seleccionado. Los pilotos se encienden para signalar que la option hasido seleccionada (ver Programas y options).

Botón y piloto START/PAUSE

Cuando el piloto verde centellea lentamente, presione el botón para que comience el programa. Cuando el ciclo ha comenzado, el piloto de)."nalización permanece siempre encendido. Para poder el programa en pausa, presione-Newamente el botón; el piloto se vuye de color anaranjado y comienza de nuevo a centellear.

Para reactivar el programa a partir del punto en el que había sido interruptido, presione nuevomente el botón (ver Puesta en marcha y Selección del programa).

Pilotos

Pilotos de mantenimiento

Los pilotos suministran informacion importante. HeAquilo que nosDICen:

El Piloto "vaciar cubeta" indica que esnecessary vair el contentedor de recoleccion de agua.

Si el contentedor se llena durante el descarrollo del programa, el led se enciende. Automátamente la secadora pone en marcha el ciclo de aire frío y el led START/PAUSE se vuelte color ambar. Para volver aponer en funciona el ciclo a partir del punto en el que había sido interruptido, presione el botón START/PAUSE.

Para evaporar este procedimiento, vacie sempre el contentedor de recoleccion de agua cada vez que se utilize la secadora (ver Mantenimiento).

El Piloto de limpieza del filtro recuerda, antes de cada programa, que es fundamental limpiar el filtro cada vez que se utilizes la secadora (ver Mantenimiento).

El Piloto de limpieza del "Filtro de la Bomba de Calor" recuerda que es fundamental limpiar el condensador periodicamente (ver Mantenimiento).

Pilotos "Fases de secado"

El Piloto indica que se está executando la fase de secado.

El Piloto indica que se está executando la fase de enfiambre.

El Piloto END indica el final del programa.

Pilotos "comienzo retrasado"

Si se haactivado la funciona "Comienzo retraso" (ver "Programas yvinciones"),despues de haber puesto en marcha el programa, comenzará a centellear el piloto correspondiente al retraso seleccionado:

3h

O 6h

Con el transcurrir del tiempo se visualizará el retraso residual con el centelleo de la luz testigo correspondiente:

3h

6h

9h

Una vez transcurrido el tiempo de retraso seleccionado, comenzará el programa.

Puesta en marcha y selección del programa

1. Gire el mando de Programas hasta que el indicator está orientado hacía el programa correspondiente al tipo de tejido que se va a secar, consultando la tabla de programas (ver Programas y options) y lasindicaciones para cada tipo de tejido (ver Ropa).

2. Introduzca el enchufe de la secadora en la toma de alimentacion electrica.

3. SeLECTIONE el programa en función del tipo de ropa (ver Ropa).
4. Abra la puerta y controle que el bajo esté limpio y en posicion y que el contenor de recoleccion de agua este vacio y colocado correctamente (ver Mantenimiento).
5. Cargue laquina teniendo cuidado que ninguna prenda se interponga entre la puerta y la junta. Cierre la puerta.
6. Presione el botón ON/OFF para poder en funciona laquina.

! Atencion: si antes de haber presionado el boton de START/PAUSE, se cambia la posicion del mando de programas, la nuevo direccion no modifica el programa selectionado. Para modifier el programa, presione el boton START/PAUSE que pondra en pausa el programa (el piloto centellea de color anaranjado), elija el nuevo programa y las options correspondientes. Presione el boton START/PAUSE para poder en macha el programa nuevo.
7. Si fuera necessario fije el tiempo de comienzo retraso y las otheras options (ver Programas y optiones).
8. Para comenzar presione el botón START/PAUSE.

Durante el programa de secado es possible controlar la ropa y sacar las prendas que se hayan secado dejo que las otheras continuen. Después de cerrar la puerta, presione START/PAUSE para poder de nuevo en functionamento laquina.

1. Durante los ultimos horas de los programas de secado, comienza la fase final de SECADO EN FRIO (los tejidos son enfiados); esnecessarydejarsiempre queesta fase terminne.
2. El encendido del piloto END indica que el programa ha terminado. Al finalizar el programa, suena 3 vezes una SERIAL acústica Abra la puerta, saque la ropa, limpie el filtro y vuelva a colocarlo en su lugar. Vacie el conteditor de recolección de agua y vuelva a colocarlo en su posión (ver Mantenimiento).

Si se ha seleccionado la optacion "Antiarrugas" y no se quita la ropa inmediatamente, las prendas se hacen girar de vez en cuando durante las 10 horas siguientes o hasta que se abra la puerta.

1. Desconnecte la secadora de la red éléctrica.

Modalidad de stand by

Esta secadora está en conformidad con las cuales normativas vinculadas al ahorro energetico. Está dotada de un sistema de autoapagado (stand by) que, en caso de no funciona, se activa pasados aproximamente 30 horas.

Pulsar ymantener pulsada la tecla ON/OFF hasta que la secadora se reactive.

Tabla de programas

	Programa	Carga max. (kg)	Opciones compatibles	Duración del ciclo3
Fast & Easy
1	Exprés 45'	1	Antiarrugas - Comienzo retrasado.	45'
2	Mixtos	3	Antiarrugas - Comienzo retrasado.	100'
3	Algodón planchoado=rápido	Max.	Cuidado Extra - Antiarrugas - Comienzo retrasado.	170'
4	Sintéticos planchoado=rápido	4	Antiarrugas - Comienzo retrasado.	65'
Essentials
5	Algodón Normal2	Max.	Cuidado Extra - Ahorro Energía1 - Antiarrugas - Comienzo retrasado.	195'
6	Algodón Extra seco	Max.	Antiarrugas - Comienzo retrasado.	205'
7	Sintéticos	4	Ahorro Energía1 - Antiarrugas - Comienzo retrasado.	95'
8	Vaqueros	3	Antiarrugas - Comienzo retrasado.	135'
Special Care
9	Bebé&Delicados	2	Antiarrugas - Comienzo retrasado.	80'
10	Lana	1	-	60'
11	Edredones	1,5	Antiarrugas - Comienzo retrasado.	100'
12	Sport Shoes	1 paio	-	100'
Timed & Post Dry
13	60 Minutes	-	Cuidado Extra - Antiarrugas - Comienzo retrasado.	-
14	120 Minutes	-	Cuidado Extra - Antiarrugas - Comienzo retrasado.	-
15	Plancha fácil	-	-	10'
16	Refresca	2,5	-	20'

NOTA: 1 con esta optacion la energia maxima se modifica. Comprobar en la descripacion de las options. 2 Algodon normal es el programa mas eficiente en terminos de consumo de energia (UE 392/2012). 3 La duracion de dichos programas depende de la cantidad de la carga, del tipo de tejido, de la velocidad de centrifugado elegida y deequalierothemaconduccionada.

Programas Especiales/Sport/Parciales

Expres 45^

un programa rápido a tiempo, ideal para secar prendas centrifugadas a alta velocidad en la lavadora, por exemple las camisas realizadas en una hora de trabajo.

Mixtos

Este es el programa ideal para registrar+juntos los tejidos de algodón y los sintéticos.

Algodon Normal: nivel de secado que permite pagar las prendas para guardarlas directamente en el ropero

Algodón Extra seco: nivel de secado que permite Obtener el máximo nivel de secado. Más seco que el Algodón Normal.

Programa Vaqueros

Este es un programa para vaqueros de algodón denom. Antes de secar los vaqueros saque los bollos横向 afuera. No mezcle articículos oscuros con claros. Se pueda usar también para otheras prendas del mesmo material, como chaquetas/cazadoras. Las prendas que se han secado con la configuración Secado extra, normalmente está listas para ponérselas, excepta las costuras o los bordes peuvent estar todo vigeramente mojados. En este caso, pruebe a dar la vuelta a los vaqueros y realice de nuevo el programa durante un breve periodo.

"Non es acontejable usar este programa con vaqueros que tengan bandas elásticas, clavos o bordados!".

Bebé&Delicados

Un programa concebido especificamente para secar la ropa de vestir y de cama de recién nacios (algodón y chenilla) y las prendas delicadas. No secar articulos con revestimientos de plástico.

Programa Lana

Este es un programa dedicado a las prendas que soportan el secado en Sundermarcadas con el significo. Puedeutilizar para carrgas dehaa 1 kg (aproxadamente 3jerseys).Se aconseja dar vuelta las prendas ante del secado. Este programa requiere aprox. 1:00 (hrs:min), pero puede durar mas tiempo dependiendo del tamaño y la densidad de la carga y de la velocidad del centrugado empleada en la lavadora.Las cargas secadas con este programa en general estan listas para usar, pero en alunas prendas mas gruesas los bordes podrian estar levamente humedes.Dejelas secar naturalmente ya que othero proceso de secado podria daar las prendas.

! A diferencia deculos materiales, el encogido de la lana esirreversible, es decir la prenda no vuelto al tamafo y forma originales.
! Este programa no se aconseja para prendas acrlicas.

Edredones

Un ciclo estudiado para registrar plumíferos y edredones manteniendo su suavidad natural (2 chaquetas).

Programa Sport Shoes

Este es un programa para secar un par de calzado deportivo. El calzado debe haber sido lavado y centrifugado a una velocidad minima de 400 revoluciones.

Se deben usar con la rejilla para calzado suministrada con la secadora. Si se seca calzado en el futuro, la secadora se dañará.
Quite el filtro de su posición en la parte delantera de la secadora y colque la rejilla.

Introduzca los cordones dentro del calzado y colóquelo con las puntas dirigidas hacía abajo y las sueñas hacía delante.

Los tiempos de secado varian según la forma y el tipo de calzado. Si el calzado no está Completely seco al finalizar el programa,pongalo en marcha;nuevamente.

! No seque calzado con gel en su interior o luces centelleantes. Seque solo calzado fabricado con material sintetico o tela. Al finalizar el programa, quite la rejilla para calzado y vuelva a colocar el bajo.

Plancha fácil

Es un programa breve de 10 Minutes que estira las fibras de las prendas para que sea más fácil plancharlas y doblarlas.

El programa es particulamente indicado para los tejidos de Algodón o Algodón mezcla.

Para Obtener Resultados optimos, no cargue el cesto superando su capacité maxima (los siguientes values se refieren al peso de las prendas secas):

Tejido: energia maxima. Algodón y Algodón mezcla: 2,5 kg. Prendas sintéticas: 2 kg. Jeans: 2 kg

Vacie la secadora enseguida cuando de finalizar el programa; cuelgue, doble o planche las prendas y bajo colóquelas en el ropero. Si esta no fuese posible, repita el programa.

! Este no es un programa de secado y, por lo tanto, no se utilizes con prendas aún mojadas.

El efecto producido por el programa cambia de un tejido a otro: las caracteristicas de los tejidos como fibras acrificas o Tencel® no permiten Obtener los mismos resultados que las fibras tradiconiales (por ej. algodón).

Refresca

Programa breve ideal para refrescar fibras y prendas a工程技术 de aire fresco. Dura aproximamente 20 horas.

! Este no es un programa de secado y, por lo tanto, no se utilizes con prendas aún mojadas.

Puede utiliser con cualquier de carga, pero es más efectivo con cargasklequesas.

Tejidos	Carga
	1 kg	2 kg	3 kg	- kg	- kg
Algodón - Alta temperatura	60 Minutes	60 o 120 minutes	120 Minutes	-	-
Sintéticos - Baja temperatura	60 Minutes	60 Minutes	60 o 120 minutes	-	-
Acrílicos - Baja temperatura	60 Minutes	120 Minutes	-	-	-

Opciones

Las options permitted personalizar el programa selectionado en base a las exigencias personales.

Cuidado Extra

Unaoppinge cebida para secar con el maximo cuidado las presdas mas delicadas. Apretando this boton, el testigo led cor-.
respondiente se enciende y el secado se realiza a temperatas mAs bajas. Al activar this funcion, la duracion del ciclo aumenta.
Esta option es compatible con todos los ciclo a tiempo.

Ahorro Energía

Unaoppingcbeida para optimizar los resultados de secado en caso de cargas pequeñas (algodcn carga max 2 kg y sinteticos.
carga max 1 kg) reduciendo al minimo los consumos y los tiempos de secado.

Antiarrugas

Esta optacion activa automatically un tratamento antiarrugas antes y.after del secado. El systema antiarrugas mediante la rotacion alternada del;tambor previene la formacion de las arrugas hacero girar varias varces las prevalas. La option preve una fase pre-antiarrugas, que se puebe actionar solo cuando se activa la puesta en marcha retardada y una fase post-antiarrugas al final del ciclo de secado.

El antiarrugas es por lo tanto la mejor solución paraatar la formacion de arrugas cuando se activa el inicio retardado y cuando no hay posibiliad de sacar las prendas reciendacabado el secado.

Comienzo retrasado

El comienzo de algunos programas (ver Programas y options) puede retrasarse hasta 9 horas. Presione varias vezes el botón hasta alcantar el retraso deseado. Antes de programar un comienzo retrasado asegurar que el contentedor de recolección de agua está vacio y que el filtro está limpio.

! No todas las options se encontrartran disponibles para todos los programas(Ver Programas y optiones).

Abertura de la puerta

Si se abre la puerta (o se presiona el botón START/PAUSE) durante el funciona de un programa, la secadora se detiene y se producen las siguientes consecuencias.

• El piloto START/PAUSE centellea de color anaranjado.
• En el comienzo retraso el retraso vigue contándose. Esnecessary presionar el botón de START/PAUSE para reanudar el programa de comienzo retraso. Uno de los pilotos del "Comienzo retraso" centellea indicando la programación de retraso corrente.
• Es necessario presionar el botón de START/PAUSE para reanudar el programa. Los pilotos de avance indican la fase actual y el piloto START/PAUSE deja de centellear y cambia a color verde.
• Durante la fase antiarrugas post secado, el programa finaliza. Presionando el botón START/PAUSE recomienda un programa nuevo desde el principio.
• Girando el mando de Programas se selección un programa nuevo y el piloto START/PAUSE centellea de color verde. Se pueda utilizar este procedimiento para selectionar el programa Secado en frío para encontrar las prendas si se considera que ya está suficientamente secas.

Presione el botón START/PAUSE para poner en macha el programa nuevo.

Proteccion delsystema Bomba de Calor

El planta de bomba de calor funciona a工程技术 de un compresor que posee una proteccion que interviene si se abre la puerta, o si se produce una imprevista interrupcion de corrente. esta proteccion impedira un nuevo arranque del compresor hasta 5 instantos despues que se haya cerrado la puerta o que se haya reanudado el ciclo.

Note: En caso de corte de suministro electrico, apagar el aparato y desconectar la clavija. Al reanudarse el suministro electrico, pulsar y mantener pulsada la tecla ON/OFF hasta que la secadora se reactve, y bajo pulsar Start/Pause.

Subdivision de la ropa

• Controle los símbolos de laética de lasdietres prendas para comprobar si las prendas peuvent someterse a un secado en nuevo.
• Divida la ropa a lavar en función del tipo de tejido.
• Vacie los botsillos y controle los botones.
• Cierre las cremalleras y los ganchos y ate los cintos y lazos sin ajustar.
• Estrujé las prendas para eliminar la mayorcantidad de agua possible.

! No cargue la secadora con prendas Completely empapadas de agua.

Maximas dimensiones dearga

No carque el cesto por encima de su capacité Tmaxima.

Los siguientes valores se refieren al peso de las prendas secas:

Fibras naturales: máximo 7 kg

Fibras sintéticas: máximo 4 kg

! Para evaporar una disminución de las prestaciones de la secadora, no la sobrecargue.

Etiquetas de mantenimiento

Controle las etiquetas de las prendas, en especial cuando se introducen por primera vez en la secadora. A continuación se reproducen los símbolos más comunes:

Puede utiliserse en la secadora.

No se pueda secar en secadora

Secar a alta temperatura.

Secar a baja temperatura.

Tiempo de secado

Los tiempos sonapproximados y podervariar enfunciode:

• LaULDa de agua retenida por las prendas despues de lacentrifugacion:las toallas y las prendas delicadas retienen mucha agua.
• Tejidos: las prendas del mesmo tejido, pero con trama y espesoraleszonlespuden requerir tiempos de secado differentes.
• Cantidad de ropa: prendas individuales yklequesasargascoulden requireir más tiempo para secarse.
• Secado: si las prendas deben ser planchadas es possible extraerlas de laquina cuando aún está humedes. Las prendas que deben estar totalmente secas peuventajsarse más tiempo.
• Temperatura programada.
• Temperatura de la habitación: cuando más baja es la temperature de la habitación en la que se encontrarla secauda, más tiempo sera Necessary para el secado de las prendas.
• Volumen: algunos prendas voluminosas requiren en especial cuidado durante el proceso de secado. Se aconteja SACAR las prendas, sacudirlas e introducirlas-Newamente en la secadora: esta operacion debe repetirse varias vezes durante el ciclo de secado.

! No seque demasiado las prendas.

Todoos tejidos contienen humedad natural que los mantiene suaves y vaporosos.

Los tiempos indicados se refieren a los programas automaticos. Secado ropero. Los pesos se refieren a las prendas secas.

Tiempo de secado automatico

Algodón Temperatura Alta
Tiempo de secado después de lavados de 800 - 1000 rpm
1 kg	2 kg	3 kg	4 kg	5 kg	6 kg	7 kg
60 - 90 Minutes	80 - 100 minutos	100 - 130 minutos	120-140 minutos	140 - 180 minutos	150 - 190 minutos	170 - 200 minutos
Sintéticos Baja Temperatura
Tiempo de secado(afteres de lavados a velocidades inferiores
1 kg		2 kg		3 kg		4 kg
40 - 50 Minutes		50 - 60 Minutes		60 - 90 Minutes		90 - 110 Minutes
Acrílicos Baja Temperatura
Tiempo de secadouponésde lavados a velocidades inferiores
1 kg				2 kg
40 - 80 Minutes				80 - 140 minutes

Cuandoonga la sensacion de que la secadora no funciona de forma correcta,antes delllar al Centro de asistencia tectnica (ver Asistencia Tectnica) consultte atentamente las seguides sugerencias para la solucion de los problemas.

Problema:	Causas probables/soluciones:
La secadora no arranca.	· El enchufe no está connectado a la toma de corriente de la pared lo bastante profundido como para que haya contacto. · Ha habido una interrupción de corriente. · El fusible está quemado. Intente conectar otro electrodométrico en la misma toma. · Si se emplee un prolongador, intente conectar el enchufe de la secadora directamente en la toma. · La puerta no ha sido cerrada correctamente. · El programa no hasido programado de forma correcta (ver Cómo realizar un secado). · No se has presionado el botón START/PAUSE (ver Cómo realizar un secado). · En las máquinas equipadas con la función CERRADO, controle que la OPCión no está selección (ver Programas y OPCiones).
El ciclo de secado no comienza.	· Ha sido programado un tiempo de retraso (ver Programas y OPCiones). · Se has presionado el botón START/PAUSE; antes de la puesta en marcha de la secadora es Necessary estar un breve retraso. Espere el comienzo del secado, no presione de nuevo el botón START/PAUSE: de lo contrario la secadora entra en la modalidad pausa y no arranca.
Los tiempos de secado son prolongados.	· El filtr no se ha limpiado (ver Mantenimiento). · Debe vaciarse el contentedor de recolección de agua? El piloto "Vaciar cubeta" centellea (ver Mantenimiento). · El condensador o el Filtr del la Bomba de Calor, debe ser limpiado (ver Mantenimiento). · La temperatura programada no se adapta al tipo de tejido a secar (ver Programas y OPCiones). · No se has selección el tiempo de secado correcto para esta carga (ver Ropa). · La revilla de la toma de aire o los respiradores de la parte posterior está obstruidos (ver Instalación y Mantenimiento). · Las prendas están demasiado mojadas (ver Ropa). · La secadora está sobrecargada (ver Ropa).
El piloto "Vaciar cubeta" centellea.	· Es probable que el contentedor de recolección del agua no haya sido viciado al comenzar el programa. No espere la seals del viciado del agua (Suena 3 vezes una seals acústica y el piloto "Vaciar cubeta" está centellea), controle siempre el contentedor y vicielo antes de comenzar un programa de secado nuevo (ver Descripción de la secadora).
El programa finaliza y las prendas están más humedas de lo previsto	! Por motivos de sécurité, los PROGRAMAS tienen una duración máximo de 5 horas. Si un programa automático no detecta la humedad final requirerida Dentro de este intervalo de tiempo, la secadora completea el programa y se detiene. Controle los+puntos arriba indicados y repita el programa; si las prendas纷纷表示 estando humedes llame al Centro de asistencia técnica(Ver Assistance Técnica).
Los pilotos de las "opaciones" y el piloto de "START/PAUSE" centellean y uno de los pilotos de "mantimiento" o de las "fases de secado" se encienden fjitos.	· Aquege el aparato y desenchúvelo, limpie el filtr y el condensador (ver "Cuidados y Mantenimiento"). Luego, vuelva a enchufarlo, enciende el electrodométrico y ponga en marcha otherwise programa. Si la anomía persiste, llame al Servicio de Assistance Técnica.
La secadora hace ruido durante los primeros-minutos de functúnamente.	· Es normal, especially si la secadora no ha sido realizada por un tiempo prolongado. Si el ruido continúa durante todo el ciclo, llame al centro de asistencia técnica.
Las luces del panel de control de la secadora está apagadas cuando la secadora está encendida.	· La secadora se hacketo en modo standby para ahorrar energia. Este occursi si la secadora se ha dejado encendida o si ha sido un corte de suministro de energia. Ourre días de 30 minuos: - si la secadora se deja con un programa sin empezar; - cuando el programa de secado ha terminado. Pulsar y mantener pulsada la tecla ON/OFF hasta que la secadora se reactive.

Sistema con bomba de calor

Esta secadora posee un sistema con bomba de calor para segar sus prendas. Para permitir su funciona,[1] la bomba de calor utilizes gases de efecto invernadero (gases fluorados) que está contemplados en el Protocolo de Kyoto. Los gases F están contentsados en unaunidad sellada herméticamente.Estaunidad estanca contiene 0,29 kg de gas R134a F que actúa como refrigerante.

Si launidad se daña, debe ser sustituid con una nuevo. Para Obtener mayor información, llame al Centro de Asistencia Técnica más cercano.

Nota: Los gases conténos en una unidad sellada herméticamente no son peligrosos para la salute, pero si se escapan, producirán un impacto sobre el calentimiento global.

Antes de llamar al Centro de asistencia技术水平:

• Consulte la guía para la solución de los problemas para ver si es possible SOLUTIONAR la avería personalmente (ver Problemas y解決iones).
• De lo contrario, apague la secadora y llama al Centro de asistencia技术水平s嗎?
• De lo contrario, apague la secadora y llama al Centro de asistencia技术水平s嗎?

Datas acomingsal Centro de asistencia Tecnica:

• Nombre, direccion y número postal;
• número de téléphone;
• el tipo de avería;
• la Fecha de comprra;
• el modelos de aparato (Mod.);
• el número de série (S/N) de la secadora.

Esta información se incluye en la etiqueta de datos colocada detrás de la puerta.

Repuestos

Esta secadora es unaquina compleja. Intentando repararla personalmente o encargando su reparacion a personal noriallicado, se puedaponer en riesgo la seguidad de las personas, ademásde averiar laquina y que la garantía sobre los repuestos caduque.

En caso de problemas con el uso de laquina, llame siempre a un先进技术 autorizzato.

Información para el reciclaje y el desguace

Dentro del ambito de nuestro esfuerzo permanente en defensa del medioambiente nos reservamos el derecho de utiliser componentes reciclados de calidad para reducir los costos del cliente y minimizar el derroche de materiales.

• Eliminación del material de embalaje: Respectar la normativa local, de este modo seoulda reciclar el embalaje.
• Para reducir el riesgo de accidentes para los niños, quitar la puerta y el enchufe,URTar el cable de alimentacion del aparato.

Eliminar estas partes por seperado para asegurar que el electrodomestico no pueda ser connectado a una toma de coriente.

Eliminación

La forma Europea 2012/19/CE sobre la eliminacion de aparatos electricos y electronicos (RAEE), indica que los electrodomesticos no deben ser eliminados de la mesma forma que los desechos solidos urbanos. Los aparatos en desuso se deben recoger separamente para optimizar el percentaje de recuperacion y reciclaje de los materiales que los componente impedir potencias daños para la salute y el medio ambiente.

Esta secadora utilizea bomba de calor estanca que contiene gases fluorados que deben ser recuperados y eliminados.

El siblolo de la papelera tachada se encuentra en todos los productos para recordar la obligacion de recoleccion separada.

Para mayor informacion sobre la correcta eliminacion de los electrodomesticos, los poseedores de los mismos podran dirigirse al serviceo publico responsable o a los revendedores.

El presente electrodomésico está en conformidad con las siguientes directivas CE:

• 2006/95/CE (Directiva de baja tensión);
• 2004/108/CE (Compatibiliidad electromagnética).

MAQUINA DE SECAR ROUPA

Portugues

EDPA 745 A ECO

www.indesit.com

Inicio eselmando programa

Recomendamos, todavia, a limpeza desteimento après cada ciclo, para optimizar o desempenso de secagem.

Como remove a unidade Filtro da Bomba de Calor:

Selector de Programas

Indicadores luminosos

Indicadores luminosos "Inicio posterior"

Este o programa ideal para segar tecidos de algodao e sintéticos jintos.

Fibras sintéticas: máximo 4 kg

Dados paraunarconocentredesistencia:
