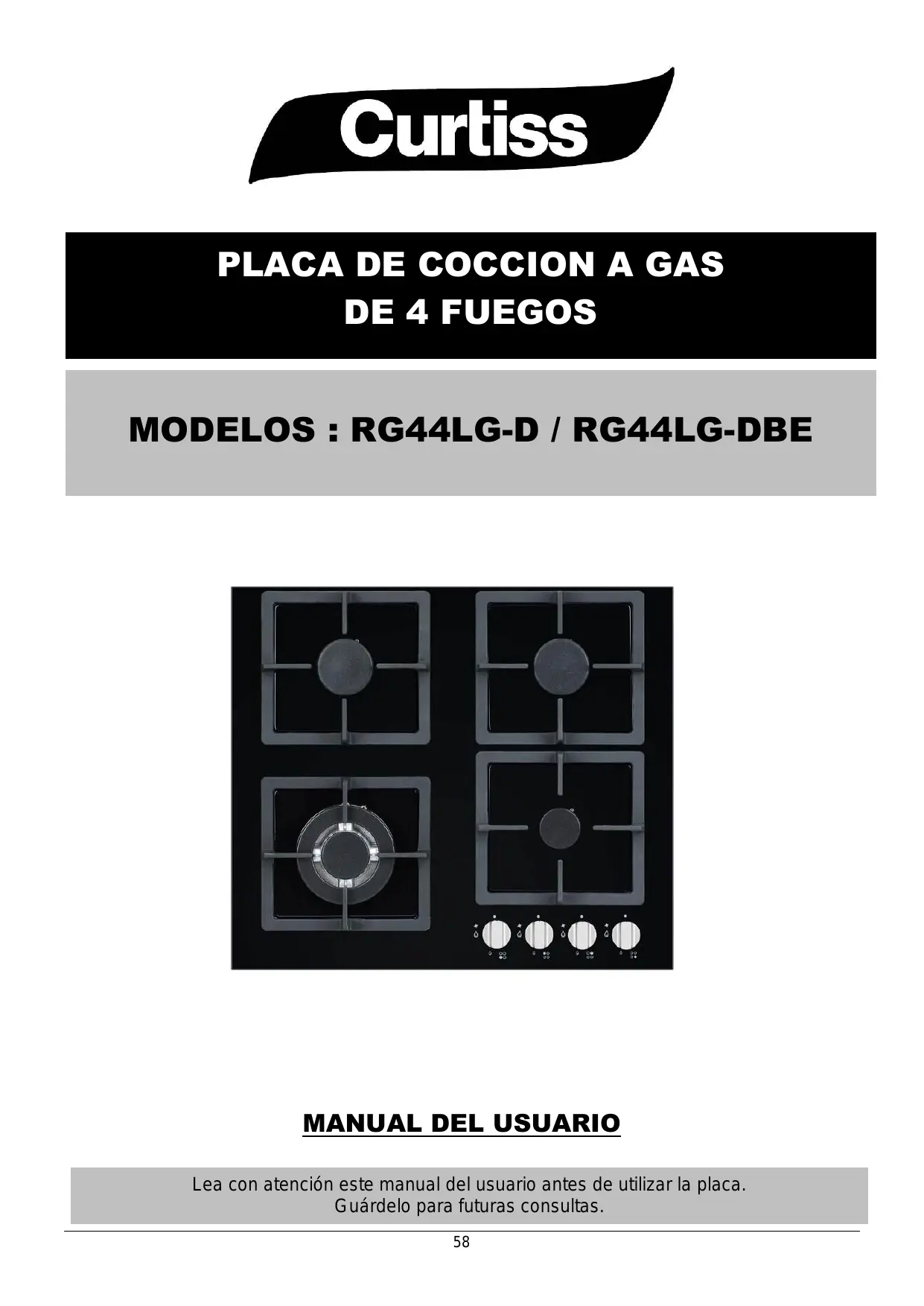

MANUAL DE USUARIO RG44LG-D CURTISS

Lea con atenciôn este manual del usuario antes de utilizar la placa. Guärdelo para futuras consultas.

ANTES DE UTILIZAR EL APARATO

Este manual contiene capitulos relativos a instrucciones de seguridad, utilizaciôn e instalacién, asi como consejos para la soluciôn de problemas. Lea atentamente estas instrucciones antes de utilizar la placa de cocciôn para asegurar una utilizaciôn y un mantenimiento correctos. Antes de contactar al servicio postventa: El capitulo relativo a la resoluciôn de problemas le ayudaré a resolver por si mismo ciertos problemas corrientes sin necesidad de recurrir a un servicio técnico profesional. Observaciones: Mediante la aplicacién de una politica permanente de desarrollo y mejora del producto, el fabricante puede efectuar cualquier modificacién necesaria sin necesidad de notificacién previa. aparatos de gas, 2014/35 / EU sobre la seguridad eléctrica y Este dispositivo cumple con las directivas europeas 2009/142 / CE C € 2014/30 / EU relativa a la compatibilidad electromagnética

INSTRUCCIONES DE SEGURIDAD

A Lea todas las instrucciones antes de utilizar el aparato. A MISE EN GARDE ! Es muy importante que guarde este manual junto con el electrodoméstico, para poder consultarlo posteriormente. Si este electrodoméstico pasase à manos de otra persona, asegürese de proporcionarle este manual junto con el electrodoméstico, para que el nuevo usuario disponga de la informaciôn relativa al funcionamiento de este. Estas advertencias se le dan con objeto de garantizar su propia seguridad y la de otras personas. Por eso, le recomendamos leerlas atentamente antes de instalar y utilizar la placa de cocciôn. Este aparato est4 destinado a ser utilizado en entornos domésticos (privados) y no en aplicaciones como las que se describen a continuaciôn: - cocinas reservadas al personal de almacenes, oficinas y otros entornos profesionales; - granjas o habitaciones de hotel, motel u otros entornos de caräcter residencial; - habitaciones de pensiones y similares; - restauraciôn y otras aplicaciones similares, incluidos los establecimientos de venta al por menor. Installation « Este electrodoméstico es pesado; tenga cuidado al desplazarlo. « Este electrodoméstico es frégil. Transpértelo en su posiciôn de utilizaciôn y tenga cuidado durante el desplazamiento y la instalaciôn. e Para evitar riesgos, la instalaciôn, la conexién a la red de gas y a la red eléctrica, la puesta en funcionamiento y el

mantenimiento de su aparato debe realizarlos un profesional cualificado. Este aparato debe instalarse de acuerdo con los reglamentos vigentes y usarse Unicamente en una habitacién bien ventilada. Consulte las instrucciones antes de instalar y utilizar este aparato. ATENCIÔN Antes de acceder a los bornes de conexién, desconecte todos los circuitos de suministro de la red eléctrica.Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Si necesita modificar la instalacién eléctrica de la vivienda para enchufar su aparato, acuda à un electricista cualificado. En caso de una instalaciôn fija, la conexién a la red debe hacerse por medio de un interruptor de corte omnipolar, asegurando un corte completo en caso de condiciones de sobretensiôn de categoria Ill. No enchufe el electrodoméstico a una toma de corriente que no esté protegida contra las sobrecargas (fusible). Nunca utilice regletas o alargaderas para enchufar el electrodoméstico. Este aparato no esté destinado a funcionar mediante un temporizador exterior, un sistema de mando a distancia independiente o cualquier otro dispositivo que permita poder encender autométicamente el aparato. Instrucciones de puesta a tierra: Este aparato debe estar conectado a una toma de tierra; en caso de mal funcionamiento o de que se corte la corriente, la toma de tierra permite reducir el riesgo de descarga eléctrica, proporcionando un acceso a una corriente eléctrica de menor resistencia. Este aparato esté equipado con un cable con un conductor de puesta a tierra y una toma de puesta a tierra. El enchufe debe estar enchufado a una toma mural apropiada, instalada y puesta a tierra conforme a la reglamentaciôn local.

+ ADVERTENCIA: Utilice ünicamente los dispositivos de proteccién de la placa de coccién concebidos por el fabricante del aparato de coccién o indicados como adaptados en el manual del usuario, o los dispositivos de proteccién integrados en el aparato. La utilizacién de dispositivos de proteccién no adaptados puede provocar accidentes. e Una vez instalado el electrodoméstico, compruebe que no aplasta el cable de alimentaciôn. e No utilice adhesivos para fijar el aparato, pues no se consideran medios de fijaciôn fiables. e Antes de la instalacién, asegürese de que las condiciones de distribuciôn local (naturaleza y presién del gas) y el ajuste del aparato son compatibles. e Las condiciones de ajuste de este aparato figuran en la placa de identificaciôn y en estas instrucciones. « Este aparato no esté conectado a un dispositivo de evacuaciôn de productos de combustién. Debe instalarse y conectarse segün las reglas de instalacién vigentes. Preste especial atenciôn a las disposiciones aplicables en materia de ventilacién. e Si est correctamente instalado, el producto responde a todas las exigencias en materia de seguridad previstas para esta categoria de productos. Sin embargo, se debe prestar especial atencién a la parte inferior del aparato, ya que no esté hecha para ser tocada y puede presentar bordes cortantes o 4speros que pueden herirle. ° Queda prohibido conectar la instalaciôn de gas a un cable de antena, como, por ejemplo, a una antena de radio. Ventilaciôén + ATENCIÔN : La utilizaciôn de un aparato de coccién con gas produce calor, humedad y productos de combustién en la habitacién donde se haya instalado. Compruebe que la

cocina est4 bien ventilada, especialmente cuando utilice el aparato: abra las aberturas de ventilaciôn natural o instale un dispositivo de ventilacién mecäénico (campana extractora mecänica). e Una utilizaciôn intensiva y prolongada del aparato puede requerir una ventilaciôn adicional, como, por ejemplo, abrir una ventana. Utilizaciôn + ATENCION : Este aparato esté reservado ünicamente a fines de coccién. No debe utilizarse para otros fines, como para calentar un local. e Queda prohibido modificar las caracteristicas técnicas o intentar modificar el aparato de cualquier forma. e Este aparato puede ser utilizado por niños mayores de 8 años, por personas con sus capacidades psiquicas, sensoriales o mentales reducidas o por quienes no tengan los conocimientos y la experiencia necesarios, siempre y cuando sean supervisados e instruidos en la utilizacién del aparato de forma segura y siempre que conozcan los riesgos que conlleva su uso. Los niños no deben jugar con este aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisiôn. e No deje que los niños utilicen el aparato sin supervisién. Los niños pueden quemarse con elementos especialmente calientes, como los quemadores o la rejilla de la placa de coccién, cacerolas hirviendo, etc. + ADVERTENCIA: No obstruya las aberturas de ventilaciéôn del electrodoméstico o de la estructura para encastrarlo. e ADVERTENCIA: Este aparato y sus superficies accesibles se calientan durante su utilizacién. Es conveniente mantener alejados a los niños menores de 8 años, a menos que estén bajo vigilancia permanente.

La grasa sobrecalentada puede inflamarse con rapidez. Por lo tanto, se deben vigilar de forma permanente las preparaciones que contengan mucho aceite o grasa. Vigile a los niños para asegurarse de que no jueguen con el aparato. Tras la utilizacién, apague el interruptor de control o vuelva a poner las manillas à 0. Asegürese de que los electrodomésticos pequeños o sus cables de alimentacién no entran en contacto directo con el aparato caliente, pues su aislamiento no es resistente a temperaturas elevadas. No encienda los fuegos en vacio, sin recipiente. Utilice una bateria de cocina adaptada y compatible con su aparato: gas, vitrocer4mica o induccién. Para evitar riesgos de explosién o incendios, no coloque productos inflamables u objetos empapados de productos inflamables sobre o cerca del aparato. Nunca prepare comida en recipientes de aluminio o pléstico sobre los fuegos calientes. No coloque ningün objeto de pléstico o papel de aluminio sobre los fuegos. ADVERTENCIA: Riesgo de incendio: no deposite objetos sobre las superficies de coccién. ADVERTENCIA: No caliente los alimentos sin vigilancia en una placa de coccién con materias grasas o aceite, ya que puede ser peligroso y podria provocar un incendio. No intente NUNCA sofocar un incendio con agua: detenga el aparato y cubra las llamas, por ejemplo, con una tapa o una tapa antifuego. ATENCION : No deje caer objetos pesados o cortantes sobre la placa de cocciôén. Si la superficie de la placa esté agrietada, desenchufe el aparato de la alimentacién para evitar cualquier riesgo de descarga eléctrica. Contacte con el servicio postventa.

No ponga a funcionar la vélvula de conexién al gas o la välvula de la bombona de gas hasta no haber comprobado que todos los botones estän en la posicién «cerrada». Tome las precauciones necesarias para evitar mojar el quemador al hervir liquidos.Ne pas poser des casseroles directement sur les brûleurs, No coloque las cacerolas directamente sobre los quemadores. No golpee los botones o los quemadores. E vite soplar para apagar el fuego del quemador. Si se apaga por accidente una llama, vuelva à poner la manilla del quemador a cero y espere al menos 1 minuto antes de intentar volver a encenderlo. En caso de encendido automätico con «una mano» o mediante un botôn piezoeléctrico, no deje el encendido funcionando durante m4s de 15 segundos. Si finalizados los 15 segundos, el quemador no se enciende, detenga la operacién, ventile correctamente la habitacién y/o espere al menos 1 minuto antes de intentar volver a encender el quemador. Mantenimiento La limpieza y el mantenimiento no deben ser realizados por niños sin supervisiôn. Los liquidos derramados sobre la placa de cocciôn deben limpiarse antes de ponerla a funcionar. Evite mojar o ensuciar los quemadores. Limpie y seque los quemadores sucios una vez que estén frios. No utilice productos de mantenimiento abrasivos o rascadores metélicos duros para limpiar el cristal, podrian arañar la superficie y romper el cristal. No utilice limpieza al vapor para limpiar este aparato. Siempre desenchufe el aparato antes de limpiar el aparato o la parte de debajo, o antes de moverlo.

Reparaciones e Es peligroso modificar o intentar modificar las caracteristicas de este aparato. e Si surge una averia en el electrodoméstico, no intente repararla usted mismo. Las reparaciones Ilevadas a cabo por el personal inexperto pueden ocasionar daños. Dirijase al servicio postventa de su distribuidor. e Si el cable de alimentacién esté dañado, debe ser remplazado por el fabricante, su servicio postventa o una persona de cualificaciôn similar para evitar cualquier peligro. e Nunca utilice este aparato si el cable de alimentaciôn, el panel de mando o las partes en cristal estén dañadas y permiten acceder al interior del aparato. e En caso de problema, la placa de cocciôn solo debe volver a utilizarse una vez reparada por un profesional autorizado. + ADVERTENCIA: Si la superficie esté agrietada, desenchufe el aparato de la alimentacién para evitar cualquier riesgo de descarga eléctrica. e Si sospecha que se ha producido una fuga de gas, evite: e utilizar cerillas, fumar, enchufar o apagar dispositivos eléctricos (el timbre o el interruptor de la luz); e utilizar otros aparatos eléctricos o mecänicos que podrian provocar la aparicién de una chispa eléctrica o de una chispa por friccién.Dans le cas d’inflammation du gaz s'échappant par une fuite, couper immédiatement le robinet d'arrivée de gaz. e Es obligatorio cerrar enseguida la llave de la bombona de gas o de la red y ventilar la habitacién. Después, péngase en contacto con una persona autorizada para eliminar la causa del incidente. e En caso de inflamaciôn del gas debido a una fuga, cierre enseguida la lave de entrada del gas. ° En caso de inflamaciôén por una fuga de gas a nivel de la lave de la bombona, cubra la bombona con una cubierta

hümeda para disminuir la temperatura y cierre la vélvula de la bombona. e Una vez que se haya enfriado la bombona, llévela fuera, al aire libre. En ningün caso se debe volver a utilizar una bombona deteriorada. e Queda prohibido realizar modificaciones en el suministro de gas de la placa de coccién, desplazarlo o hacer que una persona no autorizada modifique las instalaciones del suministro. P ara realizar estas labores, le aconsejamos que lame à un profesional autorizado. « En caso de problema técnico, desenchufe el aparato de la fuente de alimentaciôn del gas y de la electricidad y péngase en contacto con el servicio postventa. ° En caso de interrupcién prolongada de la placa de coccién, cierre la llave principal del suministro de gas; si utiliza una bombona de gas, cierre la lave tras cada utilizacién. RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÔNICOS Este aparato Ileva el simbolo RAEE (Residuos de Aparatos Eléctricos y Electrénicos) que indica que, al final de su vida ütil, no debe tirarse junto con los residuos domésticos, sino que debe =— llevarse a un punto limpio de la localidad. La valorizaciôn de los residuos permite contribuir a preservar nuestro medio ambiente. PROTECCION DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/UE Para preservar nuestro medio ambiente y nuestra salud, la eliminacién de los aparatos eléctricos y electrénicos al final de su vida ütil debe hacerse segün normas muy precisas y requiere la participaciôn de todos, tanto del abastecedor como del usuario. Es por esta razôn por la que su aparato, tal y como señala el simbolo que se encuentra en su placa de caracteristicas o en su embalaje, no debe, bajo ningün concepto, tirarse a la basura püblica o privada destinada a los residuos domésticos. El usuario tiene derecho a depositar el aparato en un lugar püblico de recoleccién selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones de conformidad con la directiva.

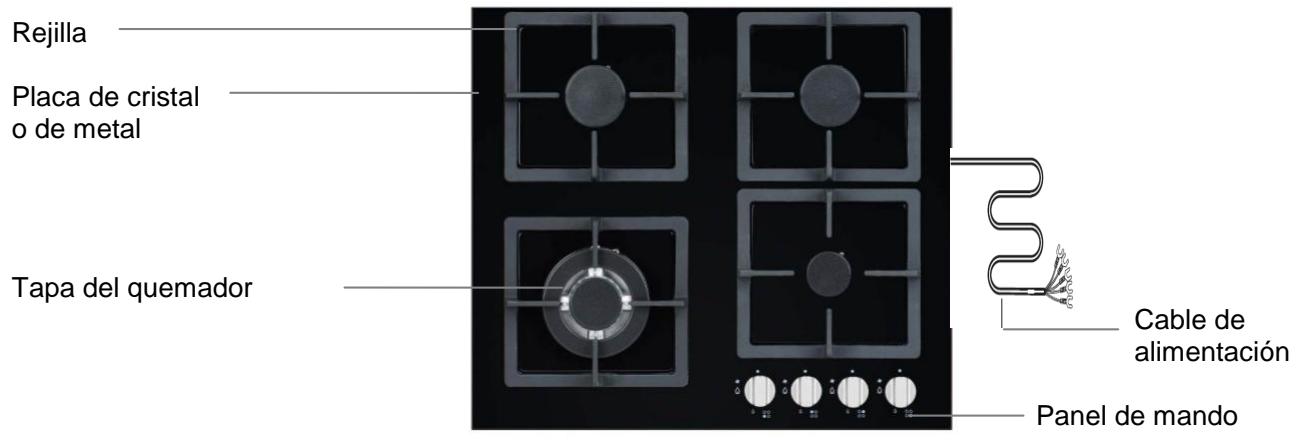

El aspecto, los accesorios, la forma de las rejillas, las manillas y otros accesorios pueden variar segün los modelos. Las fotos que se muestran en esta guia se utilizan a titulo indicativo. Rejilla Placa de cristal o de metal Tapa del quemador 7 cable de alimentaciôn Panel de mando Esquema de fuegos S—0 2 Fig.1 a LU A — Tapa del quemador

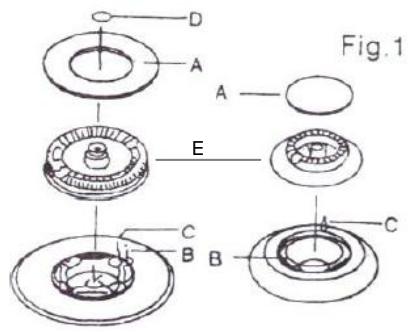

B — Encendedor co >) C - Termopar de seguridad > LEE D — Segunda tapa del quemador (triple corona) =. E - Quemador CL Ke)

INSTALACION DEL APARATO

Estas instrucciones estän destinadas al especialista autorizado encargado de instalar el aparato. El objetivo de estas instrucciones es asegurar una instalacién y un mantenimiento éptimos del aparato. ATENCION - La instalaciôn y el mantenimiento del aparato debe efectuarlos un PERSONAL CUALIFICADO respetando las normas de seguridad locales.

• Elincumplimiento de esta regla anularé la garantia.
• Para evitar daños, la encimera y el pegamento deben ser resistentes al calor. - Antes de la instalacion, asegürese de que las condiciones de distribucién local (naturaleza y presiôn del gas) y el ajuste del aparato son compatibles. - Los principios de ajuste de este aparato se indican en la placa de caracteristicas. - Este aparato no estä conectado a un dispositivo de evacuacién de productos de combustién. Debe instalarse y conectarse segün las reglas de instalaciôn vigentes. Preste especial atenciôn a las disposiciones aplicables en materia de ventilacién.
• La estructura del local también debe contar con una entrada de aire, indispensable para una correcta combustién del gas. La entrada de aire no debe ser inferior a 2 m3/h por 1 kW de potencia de los quemadores.
• El aire puede Ilegar directamente desde el exterior a través de un tubo con una secciôn minima de 100 cm? o directamente de otros locales equipados con un sistema de ventilacién hacia el exterior. -* Si el aparato se utiliza de manera prolongada e intensiva, abra una ventana para mejorar la ventilaciôn.

• Ya que el gas de bombona es mâs pesado que el aire, tiende a quedarse cerca del suelo. Los locales donde se han instalado bombonas de gas deben disponer de sistemas de ventilacién hacia el exterior que permitan la evacuaciôn del gas en caso de fugas. Por esta misma razôn, las bombonas de gas, ya estén vacias o parcialmente Ilenas, no deben instalarse ni guardarse en un subsuelo (por ejemplo, en el sétano). Las bombonas no deben colocarse cerca de fuentes de calor (estufas, chimeneas, hornos, etc.) que puedan provocar que la temperatura del interior de la bombona se eleve a ms de 50 °C. Instalaciôn de la placa

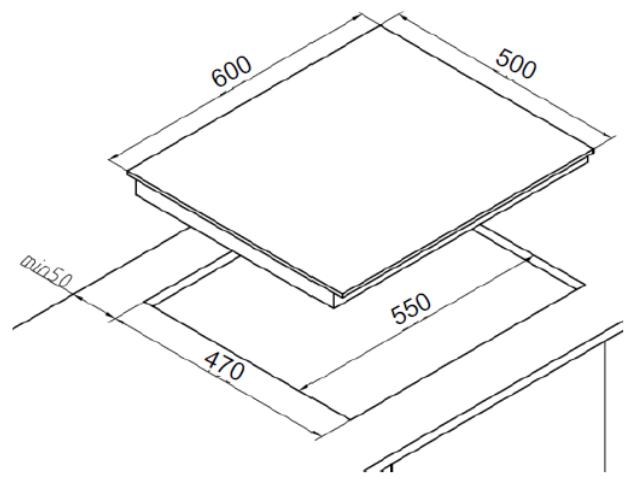

1- Abra un hueco en la encimera respetando las dimensiones indicadas en el siguiente esquema.

Alrededor del hueco se debe dejar un espacio minimo de 5 cm (50 mm). La encimera debe tener un grosor de al menos 3 cm (30 mm) y estar compuesta de un material resistente à temperaturas elevadas, para evitar deformaciones importantes por el calor que se desprende de la placa, tal y como se muestra en los siguientes esquemas. (fig. 2)

2 - En cualquier caso, asegürese de que la placa de cocciôn esté bien ventilada y que la entrada y la

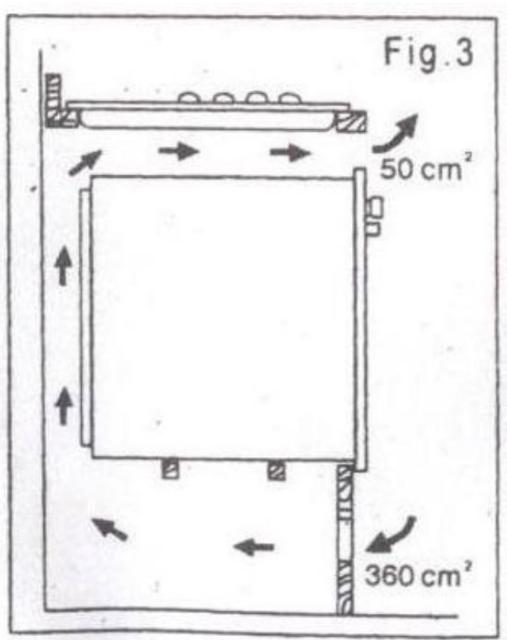

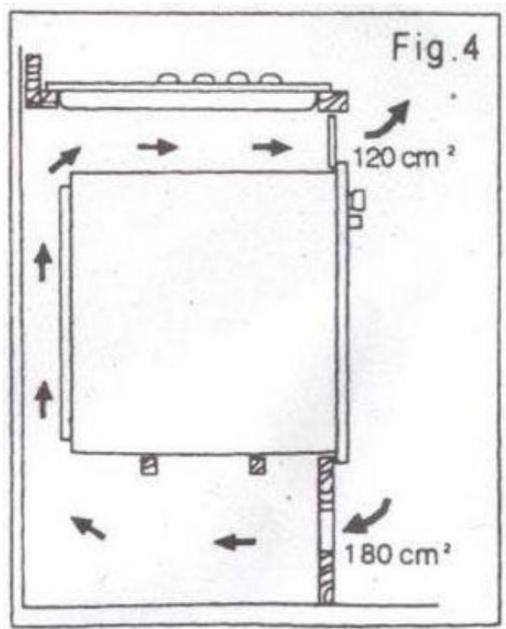

salida de aire no estén obstruidas. Segün la instalaciôn, las superficies de ventilacién deben corresponder al minimo que se indica en los esquemas siguientes.. Fig.3 bee, D Son

w + [# 360 cm’ Nota: la distancia de sequridad entre la placa de cocciôn y cualquier mueble adyacente debe ser de al menos 760 mm.

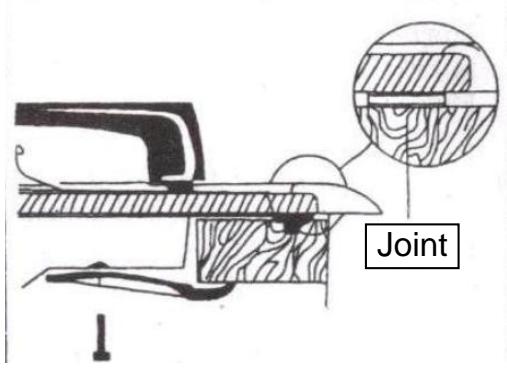

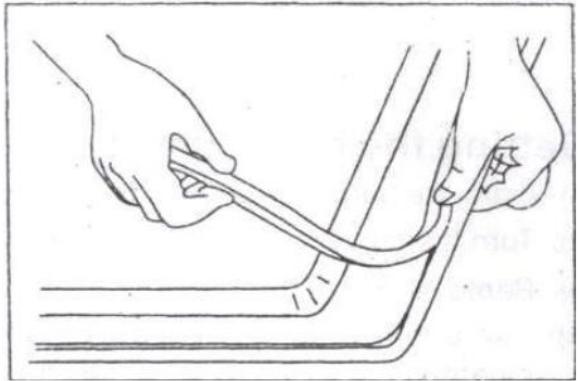

3 - Fije la placa de cocciôn a la encimera atornillando las cuatro fijaciones que se encuentran bajo la

placa. No olvide fijar correctamente la junta alrededor de la placa. N Le #7 y | PAEre

Conexiones eléctricas Vertjune Bleu Maron Compruebe que el contador del abonado y los fusibles pueden soportar la intensidad consumida por la placa, teniendo en cuenta otros electrodomésticos enchufados. Calibre de los fusibles de linea (uno por fase): 16 amperios. El aparato no debe enchufarse mediante alargaderas o regletas (riesgo de incendio). Utilice un enchufe que disponga de una buena puesta a tierra, la cual debe estar © L enchufada obligatoriamente siguiendo la norma NF C 15-100. PE 2202401 La linea de alimentacién eléctrica que sale del contador no debe ser inferior a 4 mm? por conductor. Una vez instalado el aparato, asegürese de que se puede acceder con facilidad al cable de alimentacién. El instalador debe asegurarse de que las conexiones eléctricas son correctas y de que respetan las normas locales. - El cable no debe doblarse o comprimirse. - Se debe verificar de forma regular el cable y solo puede reemplazarlo un técnico cualificado. - El aparato debe instalarse siguiendo las normas eléctricas nacionales. Conexiôn al gas Nota: el aparato se debe conectar a una instalaciôn de gas que corresponda a la familia de gas prevista por el fabricante. La informacién del fabricante sobre la familia de gas adaptada a este aparato se encuentra en la placa de caracteristicas. La instalaciôn del aparato solo debe hacerla un profesional autorizado, que es la ünica persona autorizada à adaptar el aparato a otra familia de gas. Note à l'installateur Nota para el instalador El instalador debe: - disponer de una autorizaciôn legal.

• consultar la informacién presente en la placa de caracteristicas de la placa de cocciôn respecto a la familia de gas para la que esté adaptada y comparar dicha informaciéôn con las condiciones locales de suministro de gas. + comprobar: - la eficacia de la ventilacién, es decir, el indice de renovaciôn del aire en las habitaciones; - la impermeabilidad de las conexiones de las llaves de gas; - el buen funcionamiento de todos los elementos funcionales de la placa; - que la instalacién eléctrica dispone de una puesta a tierra.
• asegurarse del buen funcionamiento de los encendedores y del termopar: - ajustando la posicién de los botones de mando del gas; - comprobando el funcionamiento de los encendedores o del termopar. En caso de mal funcionamiento, retire la manilla y utilice un destornillador para ajustar el dispositivo que se encuentra junto al eje de la llave. Una vez efectuado el ajuste, proteja el conjunto con una arandela de presiôn y vuelva à colocar el botén. - devolver al usuario el certificado de conexién del aparato y explicarle su funcionamiento.

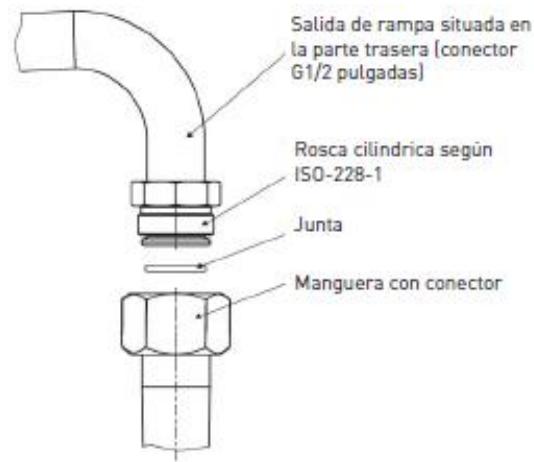

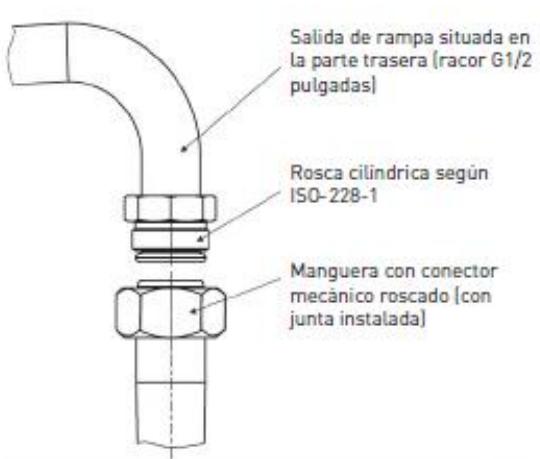

El racor que permite el tränsito del gas a la placa de cocciôn es un racor roscado G1/2. 1 TS Salida

Conexiôn a un conducto flexible de acero Si la placa se instala siguiendo las recomendaciones de la clase 2, subclase 1, tras su conexiôn a la instalaciôn de gas, se recomienda utilizar solo un conducto flexible de acero, en regla con la reglamentacién nacional. El conector que permite el trénsito del gas à la placa de cocciôn es un racor roscado G1/2 pulgadas. La conexiôn debe hacerse ünicamente mediante conductos y juntas que respeten las normas vigentes. La longitud méxima del conducto flexible no puede exceder los 2 m. Debe asegurarse de que el racor no toca ninguna parte mévil que pueda dañarlo. Conexiôn a una tuberia rigida La placa dispone de un racor roscado G1/2. La conexiôn a la instalacién de gas debe hacerse de manera que no se cree ningün tipo de tensiôn en ningün momento de la instalacién o a nivel de todas las piezas del aparato. Un par de apriete excesivo (superior a 18 Nm) puede deteriorar la conexiôn o provocar fugas. Conexiôn mediante tubo flexible La conexiôn mediante tubo flexible se utiliza solo en caso de usar gas en bombona. Es obligatorio utilizar un tubo flexible de conformidad con las normas fijadas por la reglamentacién local. Si la placa de coccién esté alimentada por gas en bombona, deberé utilizar un regulador de presiôn (o descompresor) conforme con las normas impuestas por la reglamentaciôn técnica local. Las disposiciones principales de las normas técnicas existentes prevén que: - el diâmetro interior del tubo debe ser de 8 mm: - para fijar el tubo, es obligatorio utilizar una fijacién eständar; + se debe comprobar que el tubo esté bien ajustado en ambos extremos;

• ninguna parte del tubo debe entrar en contacto con los elementos calientes de la placa; - la longitud del tubo no debe exceder los 1,5 m: + ninguna parte del tubo debe estar plegada - en tensién, y el tubo no debe estar torcido - bloqueado; - se debe poder acceder a todo el largo del tubo para poder controlar su estado; - si se detecta una fuga, el tubo debe reemplazarse en toda su longitud; queda prohibido reparar un tubo que presente una fuga. Nota: La conexién de una placa de coccién a una bombona de gas o a una instalacién existente debe ser efectuada por un profesional autorizado, respetando las normas de seguridad. Nota: Una vez que se haya conectado la placa a la instalacién, es necesario comprobar la impermeabilidad de los conectores utilizando, por ejemplo, agua y jabén. Queda prohibido utilizar una Ilama para comprobar la impermeabilidad.

Adaptaciôn de la placa de cocciôn a otra familia de gas Esta operaciôn solo puede realizarla un instalador autorizado. Si el gas de alimentacién de la placa es distinto a la familia de gas prevista para este aparato en su versién de fébrica, es decir, 2E (G20) 20 mbar, es necesario reemplazar los inyectores y proceder al ajuste de la Ilama. Para adaptar la placa a otra familia de gas, es necesario: - cambiar los inyectores (ver la siguiente tabla);

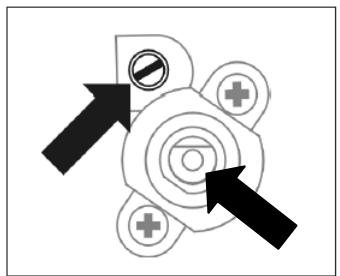

• ajustar la llama al modo «econémico». Cambio del inyector del quemador de la placa de coccién: destornille el inyector con ayuda de una Ilave inglesa de diâmetro 7 y reempläcelo por un inyector adaptado a la familia de gas (ver la tabla de correspondencias). Colocacién del tornillo de ajuste de la Ilama en la llave en funcién de los tipos de Ilaves existentes (vélvula de ajuste). Los quemadores de la placa de coccién no necesitan ajuste del aire primario. Una llama adecuada tiene la forma de un cono bien formado y su interior es de color verde azulado. La presencia de una llama pequeña sibilante o de una lama alta, amarilla y humeante, sin forma clara de cono, significa que la calidad del gas no es correcta o que el quemador esté estropeado o sucio. Para verificar la lama, es necesario calentar el quemador durante unos 10 minutos aproximadamente con una Ilama méxima y después girar el botén hacia la lama minima. La llama no debe apagarse ni sobrepasar los inyectores. La entrada de gas a los quemadores de la placa de cocciôn se realiza y se ajusta mediante vélvulas dotadas de un dispositivo de corte automético del gas (termopar). El ajuste de las vélvulas se debe realizar con el quemador encendido, en posicién «llama minima» y con ayuda de un destornillador de ajuste de 2,5 mm. Aviso Quemador Llama Modificacién: del gas Modificacién: del gas butano/propano al gas natural al gas butano/ natural propano mäxima 1. Cambie el inyector 1. Cambie el inyector segün la tabla de segün la tabla de inyectores. inyectores. Placa de cocciôn minima 2. Desatornille 2. Apriete ligeramente ligeramente eltornillo de eltornillo de ajustey ajuste y ajuste La altura de verifique La altura de la la lama. llama. Tableau de correspondance des injecteurs pour brûleurs. Potencia Modelo Gas Quemador He poire dm) sn” G20 Auxiliar 1,00 0,35 0,72 0,095 RG4ALG-D (20 mban) Semi râpido 175 0,65 0,97 0,167 & Räpido 3,00 1,00 1,15 0,286 RG-44LGDBE G30-31 Auxiliar 1,00 0,35 0,50 73 g/h (28/30-37 mbar) Semi répido 1,75 0,65 0,65 127 g/h Räpido 3,00 1,00 0,85 218 g/h

CONSEJOS DE UTILIZACION DE LA PLACA

Elegir la buena bateria de cocina Es necesario que se asegure de que el diémetro del fondo de la cacerola siempre es mayor que la corona del quemador y de que el recipiente esté cubierto. Le recomendamos usar una cacerola N que tenga un fondo con un diémetro de 2,5 à 3 veces mayor que el de los quemadores, es decir, para un quemador: e_——— + complementario (auxiliar) — un recipiente con un diémetro de 90 FFE a 150 mm; INCORRECT CORRECT + medio — un recipiente con un diémetro de 160 a 220 mm: + grande — un recipiente con un diâmetro de 200 à 240 mm. La altura de la cacerola no debe ser superior a su diémetro. Nota : No coloque sobre la placa de coccién cacerolas que superen los bordes de la placa. Puesta en funcionamiento

1- Asegürese de que la zona de cocciôn esté limpia y seca.

2 - Ajuste la potencia calorifica girando la manilla de ajuste.

Nota: la potencia calorifica puede modificarse en cualquier momento utilizando las manillas. Observaciones importantes: nunca deje un fuego encendido sin haber colocado encima un utensilio de cocciôn adaptado. Observaciones importantes: no cocine nunca alimentos sin vigilancia. Posiciôn del quemador Presione hacia abajo la manilla del quemador elegido hasta _s apagado sentir una resistencia, después, gfrela hacia la izquierda, hacia la posicién «lama méxima CS , -_ El'encendido electrénico, también llamado con «una _ e mano», permite encender autométicamente el quemador. -_ Mantenga la manilla presionada hacia abajo hasta que se EE encienda el quemador. Posicion Posicion - Una vez encendido el quemador, suelte el botén y elija la lama minima lama mäxima intensidad de la llama. Nota : Esta placa de cocciôn esté equipada con un termopar en los quemadores. Durante el encendido, se debe mantener presionado el botôn en la posicién «llama méxima» durante 3 segundos para que el dispositivo se ponga en marcha. Si la lama se apaga, repita esta acciôn pasados 3 segundos. Si la lama no se enciende al cabo de 10 segundos, ventile la cocina durante 1 minuto y vuelva a repetir el proceso de encendido. En caso de problemas con el encendido debido a la modificacién de la familia de gas y de su composicién, deberé centrar correctamente la corona del quemador con respecto al encendido electrénico. Seleccionar la Ilama del quemador La llama de un quemador correctamente ajustado es de color azul celeste y tiene forma de cono, con el interior definido claramente. La elecciôn de la potencia de la lama depende de la posicién del botén del quemador: - Olama méxima - &llama minima (también Ilamada «econémica») - © quemador apagado (gas cortado) La intensidad de la Ilama se ajusta libremente a las necesidades del usuario.

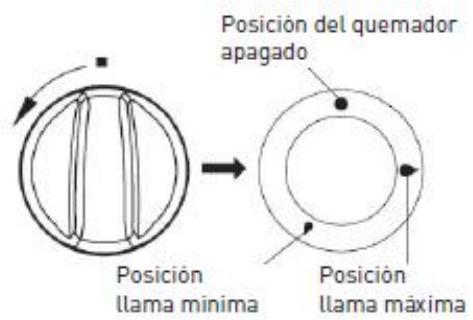

Nota : Esté prohibido ajustar la lama en el intervalo entre la posicién de quemador apagado € y la posiciôn de lama méxima à. INCORRECT CORRECT Apagado Para detener la cocciôn, gire la manilla hasta la posicién de quemador apagado €. Principio de funcionamiento del dispositivo de seguridad Los quemadores de esta placa de coccién estén equipados con un dispositivo de extincién automética de gas en caso de interrupcién accidental llamado termopar. Este sistema ofrece una proteccién contra una fuga de gas en caso de extincién de la llama. Para volver a encender el quemador, es necesario intervenir manualmente: vuelva à poner la manilla en la posicién e previa y siga las instrucciones de puesta en funcionamiento que aparecen al principio de este apartado.

LIMPIEZA Y MANTENIMIENTO

Antes de limpiar la placa de cocciôn, asegürese de que esté apagada. Si es posible, desenchufe la placa de cocciôn antes de limpiarla. -_ Para conservar el brillo del cristal o del acero inoxidable, se recomienda realizar una limpieza regular. -__Limpie los liquidos derramados o cualquier tipo de alimento incrustado sirviéndose de un estropajo suave empapado en agua caliente. - El polvo y las particulas de comida pueden limpiarse con un paño empapado en agua caliente. -_ Siutiliza detergente, asegürese de que es apto para cristal o acero inoxidable y que no es abrasivo ni en forma de polvo. Los productos de limpieza abrasivos o en polvo pueden estropear la superficie de la placa. - Se debe eliminar toda traza de detergente con un paño hümedo. - En caso de utilizar detergente, consulte los consejos de utilizacién que figuran en el embalaje del producto. - El polvo, la grasa y los residuos liquidos de alimentos que se hayan derramado deben limpiarse desde que sea posible. - Sise endurecen, ser mâs dificil eliminarlos. - No coloque objetos sobre la placa que puedan fundirse (pléstico, hojas de aluminio, azücar, jarabes azucarados, etc.). -_ Evite utilizar un cuchillo o cualquier otro utensilio cortante, ya que esto podria dañar la superficie. -__ Evite utilizar un estropajo de acerco o un estropajo abrasivo para no rayar la superficie de manera permanente. - No utilice un aparato de limpieza con vapor. Fuegos, rejilla de la placa de cocciôn, partes metälicas o en cristal. Retire los quemadores y la rejilla sucios y lévelos con agua caliente y un producto de limpieza desengrasante. Séquelos minuciosamente. Una vez haya quitado la rejilla, lave minuciosamente la placa de cocciôn y séquela con un paño seco y suave. Debe prestar atenciôn a la limpieza de los orificios del anillo del quemador (vea el siguiente esquema). Limpie las aberturas de los inyectores con ayuda de un hilo fino de cobre. No utilice un hilo de acero, no agrande los huecos.

Nota : Todos los elementos del quemador deben estar siempre secos. La presencia de particulas de agua puede disminuir el flujo del gas y provocar una mala combustién. Asegürese de que todas las piezas del quemador estén bien colocadas después de la limpieza. Una mala posicién de la tapa del quemador puede causar daños irreversibles en el quemador. un _ÆÆ%

Para limpiar las superficies esmaltadas, utilice productos no agresivos. No utilice productos de limpieza altamente abrasivos, como polvos de limpieza que contengan agentes abrasivos, pastas abrasivas, piedras abrasivas, piedras pémez, estropajos de acerco, etc. Antes de la primera utilizacién, limpie la placa de coccién de acero inoxidable o cristal. Debe eliminar con cuidado los restos de pegamento o el film de pléstico que envuelva los soportes y, si procede, los restos de precinto utilizado para embalar el aparato. El aparato debe limpiarse después de cada utilizacién. Debe evitar que la placa de cocciôn se ensucie de manera importante y, sobre todo, que se quemen los liquidos derramados. CORRECT INCORRECT Reparaciones En caso de averia, la reparacién de este aparato debe confiarse OBLIGATORIAMENTE a un reparador profesional.

SOLUCION DE PROBLEMAS

Le recomendamos que haga las siguientes verificaciones en su aparato antes de Ilamar al servicio postventa. Puede que el problema sea sencillo y pueda resolverlo usted mismo. En cualquier situaciôn de urgencia, debe: - cerrar las manillas de la placa de coccién:; - desenchufar el aparato de la fuente de alimentacién: - contactar con el servicio postventa. Los usuarios pueden resolver algunos funcionamientos incorrectos poco importantes con ayuda de la siguiente tabla. Antes de contactar con el servicio al cliente o el servicio postventa, consulte esta tabla:

PROBLEMES CAUSES POSSIBLES SOLUTIONS

El quemador no se Los orificios de la Ilama estén Cierre la Ilave del gas, cierre las enciende. atascados. manillas de los quemadores, ventile la habitacién, extraiga el quemador y limpielo, limpie los orificios de la lama. El encendedor no funciona. - Interrupcién de la alimentacién eléctrica. - Interrupcién de la alimentacién de gas. - Encendido electrénico del gas sucio (grasa). - Compruebe el fusible del cuadro eléctrico de la vivienda, vuelva a enchufarlo o reempläcelo. - Abra la llave del gas. - Limpie el encendido electrénico. La llama se apaga durante el encendido. Se ha soltado la manilla demasiado répido. Mantenga la manilla presionada durante mâs tiempo en la posiciôn <llama mäxima». El sistema electrénico no funciona. Interrupciôn de la alimentaciôn eléctrica. Compruebe el fusible del cuadro eléctrico de la vivienda, vuelva a enchufarlo o reempläcelo.

CARACTERISTICAS TECNICAS Esta placa de cocciôn pertenece a la categoria Il 2E+3+, producto de categoria 2 destinado al mercado francés (FR) Modelo RG44LG-D / RG44LG-BE (Tipo) (PFL640SGB-E) Alimentaciôn 220V-240V / 50Hz-60Hz Dimensiones (An. x Pr. x Al) (mm) 600 x 500 x 110 Dimensiones del encastrado (An. x Pr.) (mm) 550 x 470 Peso neto (kg) 10,5 Potencia mâxima (W) 7500 Tipo de encendido Electrénico con «una mano», potencia de encendido 0,6 W Importado para SIDEME SA BP200 - F92306 LEVALLOIS-PERRET CEDEX - Francia
