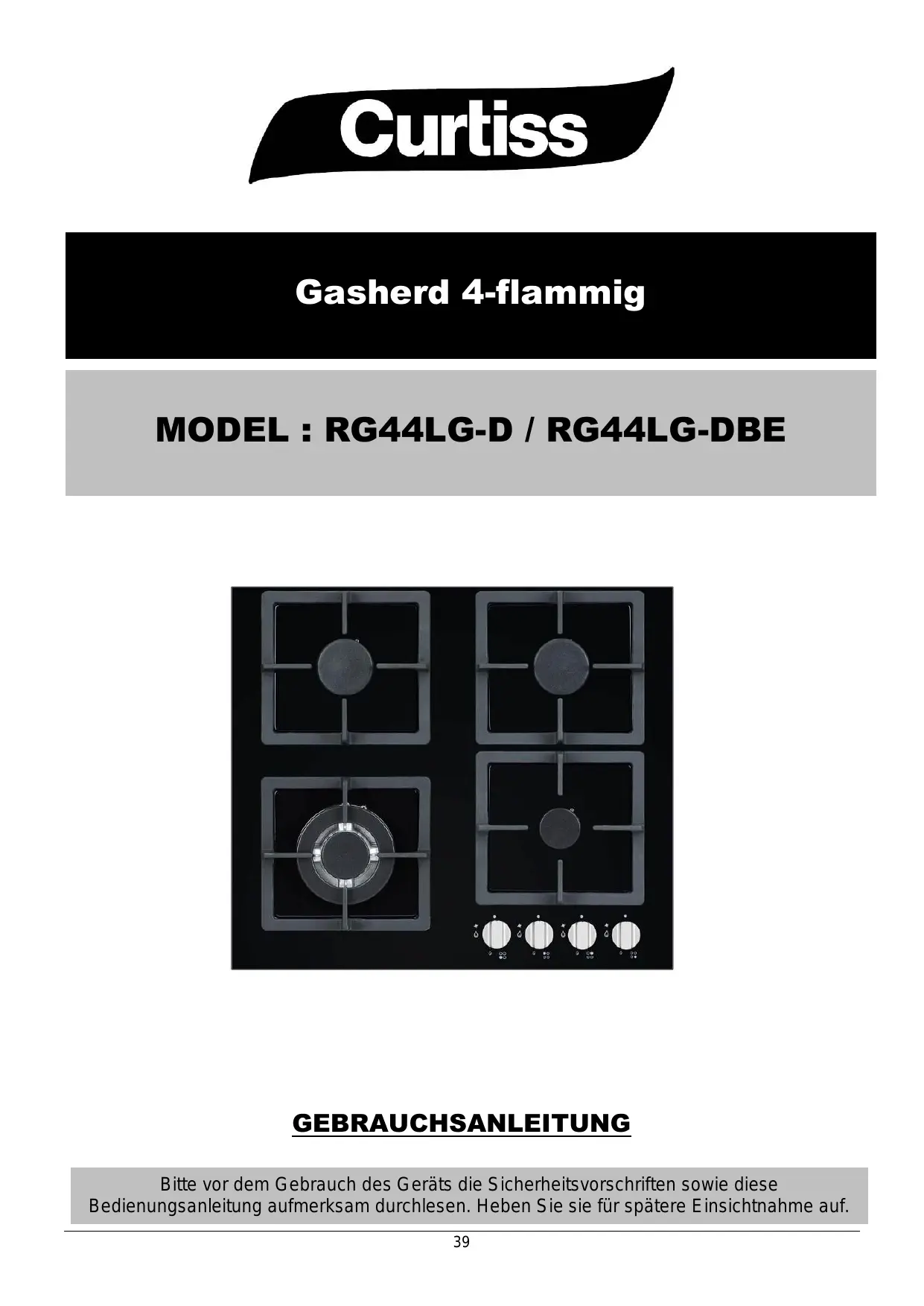

BEDIENUNGSANLEITUNG RG44LG-D CURTISS

GEBRAUCHSANLEITUNG Bitte vor dem Gebrauch des Geräts die Sicherheitsvorschriften sowie diese Bedienungsanleitung aufmerksam durchlesen. Heben Sie sie für spâtere Einsichtnahme auf.

Vor der Inbetriebnahme des Geräts Diese Anleitung enthält Kapitel zu den Sicherheitsvorschriften, zum Gebrauch und der Installation und zur Fehlerbehebung. Das aufmerksame Durchlesen dieser Anleitung vor Gebrauch lhres Herds hilft lhnen dabei, dieses Gerät korrekt zu gebrauchen und zu warten. Bevor Sie sich an den Kundendienst wenden: Das Kapitel Fehlerbehebung hilft Innen dabei, einige häufige Probleme selbst zu beheben, ohne sich an den technischen Kundendienst wenden zu müssen. Anmerkung: Im Rahmen seiner Politik der fortlaufenden Entwicklung und Verbesserung des Produkts kann der Hersteller ohne Vorankündigung alle nôtigen Anderungen vornehmen.

Sicherheitsvorschriften /A\Wichtiger Hinweis! Lesen Sie alle Vorschriften vor dem Gebrauch durch/1\ Sicherheitsvorschriften Sie sollten diese Anleitung unbedingt mit dem Gerët aufbewahren, um darauf zurückgreifen zu künnen. Falls das Gerät an Dritte weitergegeben wird, sorgen Sie dafür, dass die Gebrauchsanleitung dem Gerät beiliegt, damit der neue Nutzer sich über den Betrieb des Geräts informieren kann. Diese Warnhinweise dienen zu lhrer eigenen Sicherheit und zur Sicherheit anderer P ersonen. Wir empfehlen lhnen daher, diese vor der Installation und dem Gebrauch Ihres Herds aufmerksam durchzulesen. Dieses Gerät darf nur für den vorgesehenen Gebrauch verwendet werden, d.h. für das Kochen von Lebensmitteln im Privathaushalt. ] ede andere Verwendung des Geräts gilt als unsachgemäkR und demnach gefährlich. Der Hersteller lehnt jegliche Haftung für Schäden ab, die durch ungeeigneten oder unsachgemäRen Gebrauch des Geräts verursacht wurden. Wenn eine Flamme versehentlich erlischt, stellen Sie die den Schalter des Brenners auf Null und warten Sie mindestens 1 Minute, bevor Sie versuchen, den Brenner erneut zu entzünden. Automatische "Einhand"-Zünder oder piezoelektrische Knôpfe nicht länger als 15 Sekunden fortlaufend betätigen. Wenn der Brenner nach 15 Sekunden nicht brennt, unterbrechen Sie den Vorgang, lüften Sie den Raum ausreichend und/oder warten Sie mindestens 1 Minute, bevor Sie erneut versuchen, den Brenner zu entzünden. Installation . Dieses Gerät ist schwer; bei jedem Verschieben ist Vorsicht geboten.

Dieses Gerät ist empfindlich. Transportieren Sie es in seiner Gebrauchsposition, verschieben und installieren Sie es mit Vorsicht. Um jedes Risiko zu vermeiden, müssen die Installation, die Anschlüsse an das Gas- und Stromnet, die Inbetriebnahme und Wartung JIlhres Geräts von einer qualifizierten Fachperson durchgeführt werden. Dieses Gerët muss entsprechend den geltenden Regelungen installiert werden und darf nur in einem gut belüfteten Raum benutzt werden. Vor der Installation und Verwendung dieses Geräts beachten Sie die Anleitung. ACHTUNG : Vor jedem Zugriff auf die Anschlussklemmen müssen alle Stromkreise vom Stromnetz getrennt sein. Wenn die elektrische Installation Ihrer Wohnung zum Anschluss lhres Gerâts angepasst werden muss, wenden Sie sich an einen qualifizierten Elektriker. Bei einer Festinstallation muss der Anschluss ans Netz über einen allpoligen Trennschalter erfolgen, der im Falle von Uberlasten der Klasse Ill die vollständige Trennung vom Net gewährleistet. SchlieBen Sie das Gerät nicht an eine Steckdose ohne Uberlastschutz (Sicherung) an. Verwenden Sie nie Mehrfachsteckdosen oder Verlängerungskabel zum AnschlieRen des Geräts. Dieses Gerät ist nicht zur Aktivierung mit einem externen Timer, einer unabhängigen Fernsteuerung oder jeglicher anderen Vorrichtung bestimmt, welche das Gerät automatisch unter Spannung setzt. Erdungsanweisungen: Dieses Gerât muss geerdet werden; bei Funktionsstôürungen oder Stromausfall senkt die Erdung das Stromschlagrisiko, indem sie Zugang zu elektrischem Strom mit geringerem Widerstand gibt. Dieses Gerät muss mit einem geerdeten Kabel und einem Erdungsstecker angeschlossen werden. Der Stecker muss an eine geeignete

Wandsteckdose angeschlossen werden, die gemäëR der ôrtlichen Regelung geerdet ist. ACHTUNG: Nur die vom Hersteller des Kochgeräts entwickelten Schutzvorrichtungen des Herds oder die von diesem in der Gebrauchsanleitung als geeignet aufgeführten Vorrichtungen verwenden,bzw. die im Gerät eingebauten Schutzvorrichtungen.Bei Verwendung von ungeeigneten Schutzvorrichtungen besteht Unfallgefahr. Nach Installation des Geräts ist darauf zu achten, dass das Stromkabel nicht eingeklemmt werden kann. Keine Klebstoffe zur Befestigung des Geräts verwenden, da diese nicht als zuverlässige Befestigungsmittel gelten. Vor der Installation sicherstellen, dass die ôrtlichen Versorgungsbedingungen (Gasart und -Druck) mit der Einstellung des Gerëts kompatibel sind. Die Einstellungen dieses Gerëts sind auf dem Typenschild und in dieser Anleitung ersichtlich. Dieses Gerät ist nicht an eine Vorrichtung zur Abführung der Verbrennungsprodukte angeschlossen. ES muss entsprechend den geltenden Installationsregeln installiert und angeschlossen werden. Besonders ist auf die geltenden Belüftungsbestimmungen zu achten. Bei korrekter Installation entspricht Ihr Produkt allen für diese Produktkategorie vorgesehenen Sicherheitsanforderungen. Im Hinblick auf die Unterseite des Gerëts ist jedoch besondere Vorsicht geboten, da sie nicht zur Berührung bestimmt ist und schneidende oder raue Kanten aufweisen kann, die Verletzungen hervorrufen künnten. Die Verbindung der Gasinstallation mit jeglichem Antennenkabel, zum Beispiel einer Radioantenne, ist verboten.

Belüftung ACHTUNG : Bei Verwendung eines Gasherds entstehen Wärme, Feuchtigkeit und Verbrennungsprodukte im Raum, in dem dieser installiert ist. Für aus reichende Belüftung der Küche sorgen, vor allem bei Gebrauch des Geräts: natürliche Belüftungsôffnungen ôffnen oder eine mechanische Belüftungseinrichtung installieren (mechanische Ablufthaube). - Bei intensiver und langer Verwendung des Geräts kann eine zusätzliche Belüftung, zum Beispiel durch Offnen eines Fensters, notwendig sein. Verwendung ° ACHTUNG : Dieses Gerût ist nur zum Kochen bestimmt. Es darf nicht zu anderen Zwecken, zum Beispiel zum Heizen eines Raums, verwendet werden. « Die Ânderung der technischen Eigenschaften und jeder Versuch jeglicher Anderung des Geräts in irgendeiner Art und Weise sind verboten. . Dieses Gerët darf von Kindern ab 8 J ahren und P ersonen mit eingeschränkten kôrperlichen, sensorischen oder geistigen Fähigkeiten und Personen ohne Erfahrung und Kenntnisse bedient werden, sofern sie korrekt beaufsichtigt werden oder die nôtigen Anweisungen für den sicheren Gebrauch des Geräts erhalten und die bestehenden Risiken verstanden haben. Das Gerät ist kein Kinderspielzeug. e Reinigungs- und Wartungsarbeiten am Gerät dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden. ° Kinder bei Gebrauch des Geräts beaufsichtigen. Kinder kônnten sich an besonders heien Bestandteilen verbrennen, vor allem an den Brennern oder dem Gitter der Kochfelder, heifen Tôpfen usw.MISE EN GARDE : Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.

ACHTUNG: Belüftungsôffnungen des Geräts oder der Einbaustruktur nicht behindern. Dieses Gerät und seine zugänglichen Bestandteile werden beim Betrieb heif. Halten Sie Kinder unter 8 J ahren fern, es sei denn sie werden fortlaufend beaufsichtigt. Überhitztes Fett kann sich schnell entzünden. Beaufsichtigen Sie daher Ihre Zubereitungen mit viel ÔI oder Fett laufend. Beaufsichtigen Sie Kinder, um sicherzustellen, dass sie nicht mit dem Geràt spielen. Nach dem Gebrauch den Kontrollschalter ausschalten oder die Regler auf 0 stellen. Vergevwissern Sie sich, dass kleine Haushaltsgeräte oder ihre Stromkabel nicht in direkten Kontakt mit dem heifen Gerät kommen, da ihre Isolation hohen Temperaturen nicht standhält. Die Brenner dürfen nicht leer ohne Gefë& in Betrieb genommen werden. Verwenden Sie geeignetes, mit Ilhrem Gerät kompatibles Küchengeschirr: Gasherd oder Glaskeramik oder Induktionsherd. Um das Explosions- und Brandrisiko zu vermeiden, keine entzündbaren Produkte und keine Gegenstände, die mit entzündbaren Produkten getränkt sind, auf dem Gerät oder in dessen Nähe platzieren. Keine Lebensmittel in Aluminium- oder KunststoffgefäRen auf heifen Feldern zubereiten. Keine Gegenstände aus Kunststoff oder Aluminiumfolie auf die Kochfelder stellen ACHTUNG: Brandgefahr: keine Gegenstände auf den Kochflächen ablegen. ACHTUNG: Das unbeaufsichtigte Kochen von Lebensmitteln auf einer Kochplatte kann bei Verwendung von Fetten oder ÔI gefährlich sein und einen Brand verursachen. Versuchen Sie NIEMALS, einen Brand mit Wasser zu lôschen. Schalten Sie das Gerät aus und decken Sie die

Flammen zum Beispiel mit einem Deckel oder einer Feuerlôschdecke ab. ACHTUNG : Keine schweren oder scharfen Gegenstände auf den Herd fallen lassen. Wenn die Oberfläche des Felds Risse aufweist, trennen Sie das Gerät vom Stromnetz, um das Risiko eines Stromschlags zu vermeiden. Wenden Sie sich an den Kundendienst. Das Gasanschlussventil oder das Ventil der Gasflasche erst aufdrehen, nachdem Sie sich vergewissert haben, dass alle Regler auf "geschlossen" stehen. Treffen Sie die nôtigen Vorsichtsmafnahmen, damit der Brenner beim Überkochen von Flüssigkeiten nicht überschwemmt wird. Tôpfe nicht direkt auf die Brenner stellen. StRe auf Regler- oder Brennerebene vermeiden. Brennerflamme nicht durch Blasen lôschen. Wenn eine Flamme versehentlich erlischt, stellen Sie die den Schalter des Brenners auf Null und warten Sie mindestens 1 Minute, bevor Sie versuchen, den Brenner erneut zu entzünden. Automatische "Einhand"-Zünder oder piezoelektrische Knôpfe nicht länger als 15 Sekunden fortlaufend betétigen. Wenn der Brenner nach 15 Sekunden nicht brennt, unterbrechen Sie den Vorgang, lüften Sie den Raum ausreichend und/oder warten Sie mindestens 1 Minute, bevor Sie erneut versuchen, den Brenner zu entzünden. Wartung Reinigungs- und Wartungsarbeiten am Gerät dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden. Auf die Kochfelder ausgeschüttete Flüssigkeiten müssen vor Inbetriebnahme entfernt werden. Überschwemmen und Verschmutzen der Brenner vermeiden. Verschmutzte Brenner sofort nach dem Abkühlen reinigen.

Keine stark scheuernden Reinigungsmittel oder harte Metallkratzer zum Reinigen des Glases verwenden, da Kratzer in der Oberfläche zum Springen des Glases führen kônnen. Dieses Gerät nicht mit einem Dampfreiniger reinigen. Geràt vor jeder Reinigung des Geräts oder unter dem Gerät und vor jedem Verschieben vom Strom trennen. Reparaturen ° Jede Anderung der Eigenschaften dieses Geräts und jeder Versuch, solche Ânderungen vorzunehmen, ist gefährlich. Bei Stôrungen versuchen Sie nicht, das Gerät selbst zu reparieren. Reparaturen durch nicht qualifizierte Personen kônnen Schäden verursachen. Wenden Sie sich an den Kundendienstlhres Händlers. Wenn das Stromkabel beschädigt ist, muss es durch ein neues Kabel bzw. eine neue Spezialanordnung vom Hersteller oder seinem Kundendienst ersetzt werden. Bei Beschädigung des Stromkabels, des Bedienfeldes oder Beschädigung der Glasbestandteile, welche den Zugang zum Inneren des Geräts ermôglicht, darf dieses Gerät nicht mehr verwendet werden. Bei Funktionsstrungen darf der Herd erst nach Reparatur durch eine anerkannte Fachkraft wieder verwendet werden. ACHTUNG: Wenn die Oberfläche Risse aufweist, trennen Sie das Gerät vom Stromnetz, um das Risiko eines Stromschlags zu vermeiden. Wenn Sie ein Gasleck vermuten: keine Streichhôlzer verwenden, nicht rauchen, keine elektrischen Einrichtungen anschlieRen oder ausschalten (Klingeln oder Lichtschalter); keine anderen elektrischen oder mechanischen Geräte verwenden, die einen elektrischen Funken oder Reibfunken verursachen kônnten. Unbedingt sofort den Hahn der Gasflasche oder des Gasnetzes zudrehen und den Raum lüften. Dann eine

zuständige Person kontaktieren, um die Ursache des Zwischenfalls zu beheben. e Bei Entzündung von Gas, das aus einem Leck austritt, sofort den Hahn der Gasversorgung zudrehen. e Bei Entzündung eines Gaslecks auf der Ebene des Gashahns oder der Flasche die Flasche mit einer feuchten Decke zudecken, um die Temperatur zu senken und das Ventil der Flasche zudrehen. e Sobald die Flasche abgekühit ist, diese ins Freie bringen. Sie dürfen die beschädigte Flasche in keinem Fall wieder verwenden. ° Jede Ânderung der Gasversorgung des Gasherds die jede Verschiebung oder Anderung der Versorgungsinstallation durch nicht befugte Personen ist verboten. Wir empfehlen Ihnen, solche Arbeiten von einer anerkannten Fachkraft ausführen zu lassen. - Bei technischen Problemen das Gerät von der Gas- und Stromversorgung trennen, dann den Kundendienst kontaktieren. e Nichtverwendung des Gasherds den Haupthahn der Gasversorgung zudrehen; wenn Sie eine Gasflasche verwenden, den Hahn nach jedem Gebrauch zudrehen. ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN ABFÂLLEN Dieses Gerât trägt das Symbol WEEE (Elektrisches oder elektronisches Altgerät), was bedeutet, TT dass es nach dem Ende des Lebenszyklus nicht mit dem Hausmüll entsorgt werden darf, sondern den ôrtlichen Sammelstellen zur Abfalltrennung zugeführt werden muss. Abfallverwertung trägt zum S chutz der Umwelt bei.

UMWELTSCHUTZ - RICHTLINIE 2012/19/EU

Zum Schutz unserer Umwelt und Gesundheit müssen elektrische und elektronische Altgerâte nach den klar vorgegebenen Regeln entsorgt werden, die sowohl von Lieferanten als auch von Benutzern zu befolgen sind. Daher darf Ihr Gerät, welches auf seinem Typenschild oder der Verpackung mit dem entsprechenden Symbol gekennzeichnet ist, keinesfalls in einer ôffentlichen Mülltonne oder im Hausmüll entsorgt werden. Der Benutzer muss das Gerât einer ôrtiichen Abfall- Sortierstelle zum Recycling oder Wiederverwendung zu anderen Zwecken im Sinne der Richtlinie übergeben.

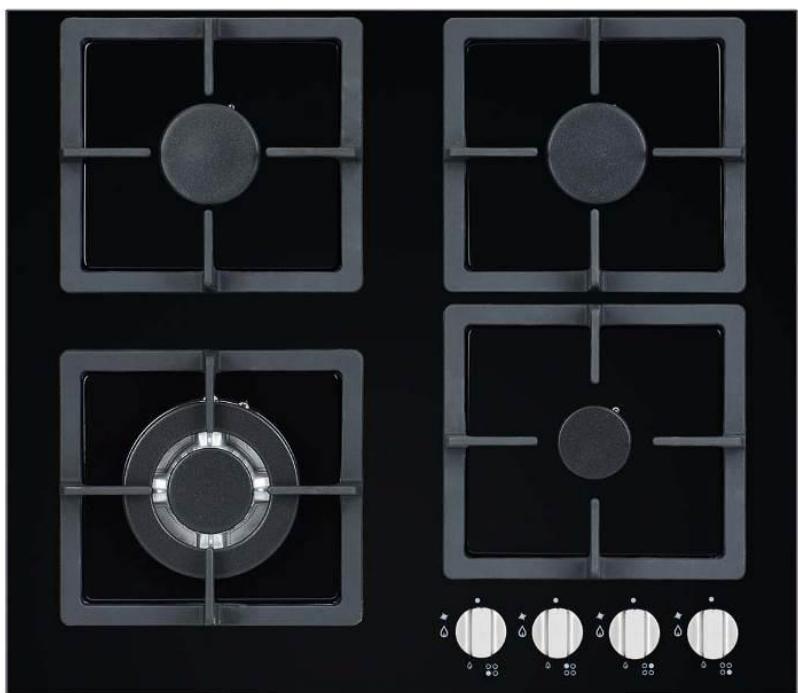

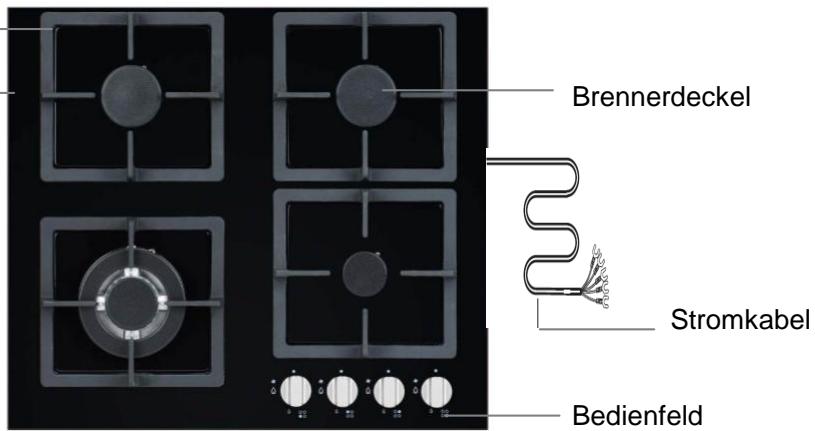

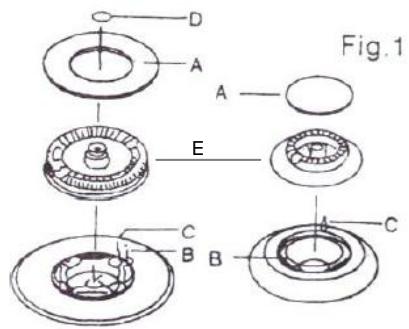

Beschreibung des Geräts Das Aussehen, das Zubehôr, die Form der Gitter, der Regler und Zubehôürteile kônnen je nach Modell unterschiedlich sein. Die Abbildungen in dieser Anleitung dienen nur zur Information. Gitter Glasfeld Brennerdeckel 17 Stromkabel Bedienfeld Kochfeldschema ré — A - Brennerdeckel I ne B —- Zünder ÉE 2e é) C — Sicherheits-Thermoelement SD = D - Zweiter Brennerdeckel (Dreifachkrone) pe E - Brenner 8 8 —

Installation des Geräts Diese Anleitung ist für die anerkannte Fachkraft bestimmt, die dieses Gerät installiert. Das Ziel dieser Anleitung besteht darin, die optimale Installation und Wartung dieses Geräts zu gewährleisten. ACHTUNG - Die Installation und Wartung dieses Geräts müssen von einer QUALIFIZIERTEN FACHKRAFT und entsprechend den ôrtlichen Sicherheitsnormen durchgeführt werden. - Bei Nichtbefolgen dieser Regel verfällt die Garantie. - Zur Vermeidung jeglicher Schäden müssen die Arbeitsfläche und der Klebstoff hitzebeständig sein. - Vor der Installation sicherstellen, dass die ôrtlichen Versorgungsbedingungen (Gasart und -Druck) mit der Einstellung des Geräts kompatibel sind. - Die Grundsätze für die Einstellung dieses Geräts sind auf dem Typenschild angegeben. - Dieses Gerûât ist nicht an eine Vorrichtung zur Abführung der Verbrennungsprodukte angeschlossen. Es muss entsprechend den geltenden Installationsregeln installiert und angeschlossen werden. Besonders ist auf die geltenden Belüftungsbestimmungen zu achten. - Die Struktur des Raums muss auBerdem zur Luftzufuhr beitragen, was für eine korrekte Verbrennung des Gases unerlässlich ist. Die Luftzufuhr muss mindestens 2 m 3/Std. pro 1 kW Brennerleistung betragen. - Die Luft kann direkt von auRen über ein Rohr von mindestens 100 cm? Durchmesser oder direkt aus anderen Räumen mit Belüftungssystem nach auRen eingeführt werden. - Wenn das Gerût für lange Zeit und intensiv genutzt wird, ôffnen Sie ein Fenster, um die Belüftung zu verbessern. - Da Gas schwerer ist als Luft, hat es die Tendenz, sich in Bodennähe anzusammeln. Die

Räumlichkeiten, in denen die Gasflaschen installiert sind, müssen über ein Abluftsystem nach auRen verfügen, welches im Falle eines Lecks die Abführung des Gases ermôglicht. Aus demselben Grund dürfen leere und teilweise gefüllte Gasflaschen nicht in einem Kellerraum installiert oder gelagert werden (zum Beispiel in einem Weinkeller). Die Flaschen müssen von Wärmequellen (0fen, Kamine, Backôfen, usw.) ferngehalten werden, welche die Innentemperatur der Flasche auf über 50 °C ansteigen lassen kônnten. Installation des Kochherds

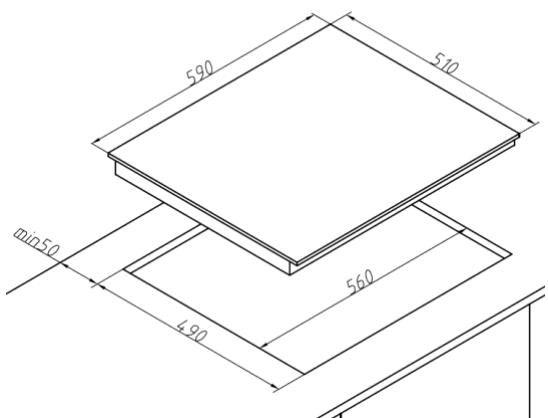

1- Loch in der Arbeitsfläche entsprechend den Abmessungen im Schema unten ôffnen.

Mindestens 5 cm (50 mm) Raum um das Loch lassen. Die Arbeitsfläche muss mindestens 3 cm (30 mm) dick sein und aus einem hitzebeständigen Material bestehen, um bedeutende Verformungen durch Hitze vom Herd zu vermeiden, wie es im Schema unten dargestellt ist. (fig. 2)

2- In jedem Fall vergewissern Sie sich, dass der Herd gut belüftet ist und der Lufteingang und -Ausgang

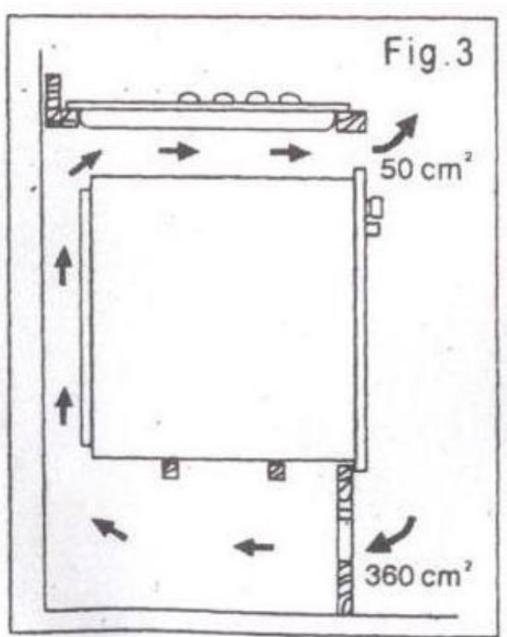

nicht behindert sind. Entsprechen der Installation müssen die Belüftungsflächen mindestens den in den folgenden Schemen angegebenen entsprechen. Fig.3 Be, # ce %_, 50cm

w + [# 360 cm’ Hinweis: Der Sicherheitsabstand zwischen dem Herd und jeglichem Môbel muss mindestens 760 mm betragen.

3- Herd mit den vier unter dem Herd angebrachten S chrauben auf der Arbeitsfläche befestigen.

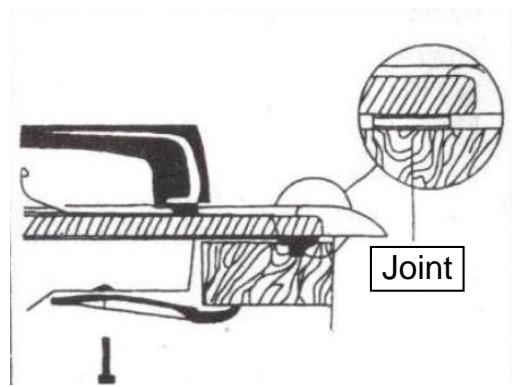

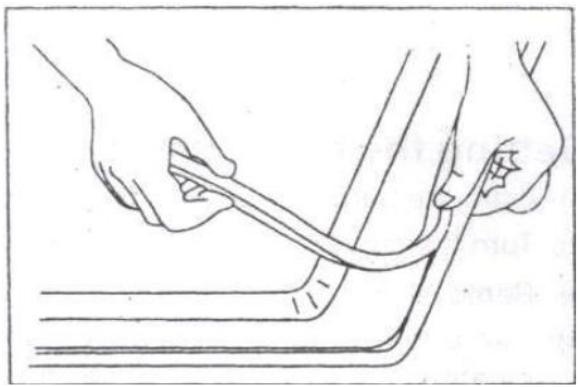

Vergessen Sie nicht, die Dichtung korrekt rund um den Herd zu fixieren.

Elektrische Anschlüsse Vergewissern Sie sich, dass der Zähler des Verbrauchers und die Sicherungen die vom Herd benôtigte Leistung unterstützen und berücksichtigen Sie dabei die übrigen angeschlossenen elektrischen Gerâte. Leistung der Eingangssicherungen (eine pro Phase):16 Ampere. Das Gerät darf nicht mit einem Verlängerungskabel oder an einer Mehrfachsteckdose angeschlossen werden (Brandgefahr). @ L - Verbindung mit Erdungsklemme verwenden, die unbedingt entsprechend der Norm PE 2202401 anzuschlieRen ist. - Die Eingangsleitung vom Zähler muss mindestens 4 mm? pro Leiter entsprechen. - Sobald das Gerät installiert ist, vergewissern Sie sich, dass das Stromkabel leicht zugängJlich ist. - Der Installateur muss sicherstellen, dass die elektrischen Anschlüsse korrekt sind und den ôrtlichen Normen entsprechen. -- Das Kabel darf nicht geknickt oder eingequetscht sein. -- Das Kabel muss regelmäRig überprüft werden und darf nur von einer qualifizierten Fachkraft ersetzt werden. -- Das Gerät muss nach den nationalen Elektrizitäts-Normen installiert sein. Gasanschluss Hinweis: Das Gerât muss an eine Gasinstallation der vom Hersteller vorgesehenen Gasfamilie angeschlossen werden. Die Angaben des Herstellers zur Gasfamilie, die für dieses Gerät geeignet ist, sind auf dem Typenschild ersichtlich. Die Installation des Geräts muss von einer qualifizierten Fachkraft durchgeführt werden und nur eine solche ist befugt, das Gerât an eine andere Gasfamilie anzupassen. Hinweis für den Installateur Der installateur muss: - über eine gesetzliche Zulassung verfügen. - die auf dem Typenschild des Herdes angegebenen Informationen über die Gasfamilie, an die dieser angepasst ist, zur Kenntnis nehmen und diese Informationen mit den ôrtlichen Gasversorgungs- Bedingungen vergleichen. + folgendes überprüfen: o die Wirksamkeit der Belüftung, d.h. die Luftwechselrate in den Räumen: o die Dichtheit der Anschlüsse der Gashähne:; o die korrekte Funktion sämtlicher Funktionselemente des Herdes: o dass die elektrische Installation tatsächlich über eine Erdung verfügt. - sich vergewissern, dass die Zünder und das Thermoelement korrekt funktionieren, indem er o die Position der Gasregler einstellt: o die Funktion der Zünder und des Thermoelements kontrolliert. Bei Funktionsfehlern den Regler abnehmen und mit einem Schraubenzieher die Vorrichtung neben dem Ventilschaft einstellen. Sobald die Einstellung beendet ist, das Ganze mit einer Druckunterlegscheibe schützen und den Regler wieder aufsetzen. + dem Benutzer das Anschlusszertifikat des Geräts aushändigen und ihm den Gebrauch des Geräts erklären. Beim Anschluss für die Gasversorgung des Herds handelt es sich um einen Gewindeanschluss G1/2.

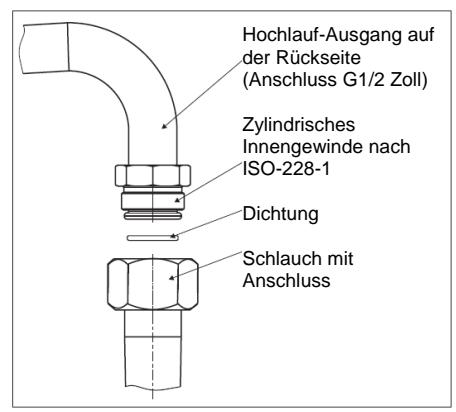

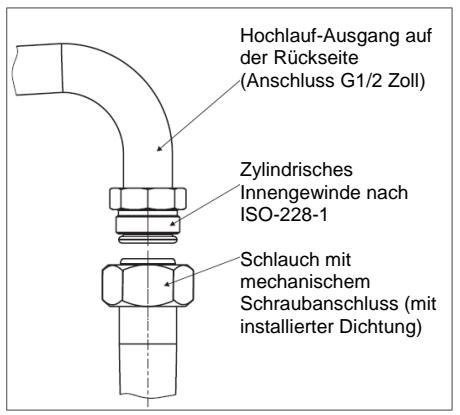

Hochlauf-Ausgang auf der Rückseite _Aänschluss G1/2 Zoll) Hochlauf-Ausgang auf der Rückseite (Anschluss G 1/2 Zoll) Zylndrisches Innengewinde nach Zylndrisches 2180-228-1 _/1nnengewinde nach IS0-228-1 Dichtung -chlauch mit _Schlauch mit mechanischem Schreubanschluss (mit installierter Dichtung) Anschluss Anschluss an ein flexibles Stahlrohr Wenn der Herd nach den Empfehlungen für Klasse 2, Unterklasse 1 angeschlossen wird, wird nach dem Anschluss an die Gasversorgung ausschlieRlich die Verwendung eines flexiblen Stahlrohrs entsprechend der nationalen Regelung empfohlen. Beim Anschluss für die Gasversorgung des Herds handelt es sich um einen Gewindeanschluss G1/2. Der Anschluss darf ausschlieRlich mit Hilfe von Leitungen und Dichtungen erfolgen, die den geltenden Normen entsprechen. Die Länge der flexiblen Rohres darf 2 m nicht überschreiten. Sie müssen sich unbedingt vergewissern, dass der Anschluss keinen beweglichen Teil berührt, der ihn beschädigen kônnte. Anschluss an eine starre Rohrleitung Der Herd ist mit einem Gewindeanschluss G1/2 ausgestattet. Der Anschluss an die Gasversorgung darf an keinem Punkt der Installation oder auf der Ebene jeglicher Geräteteile Spannungen verursachen. Ein übermäRiges Anzugs-Drehmoment (über 18 Nm) kann den Anschluss beschädigen oder Lecks verursachen. Anschluss mit flexiblem Schlauch Der Anschluss mit flexiblem Schlauch ist nur bei Verwendung einer Gasflasche zulässige. Es muss unbedingt ein flexibler Schlauch verwendet werden, der den Normen der ôrtlichen Regelungen entspricht. Wenn der Herd mit einer Gasflasche versorgt wird, müssen Sie unbedingt einen Druckregler (oder Druckminderer) verwenden, der den von den ôrtlichen technischen Regelungen verlangten Normen entspricht. Es folgen die wichtigsten Vorschriften der geltenden technischen Normen: -* Der Innendurchmesser des Schlauchs muss 8 mm betragen;

• Zur Befestigung des Schlauches muss eine Standard-S pannvorrichtung verwendet werden; - Die korrekte Anpassung des Schlauches an beiden Enden muss unbedingt überprüft werden; + Kein Teil des Schlauches darf in Kontakt mit hei$en Bestandteilen des Herds kommen; -+ Die Länge des Schlauchs darf 1,5 m nicht überschreiten;

• Kein Teil des Schlauchs darf geknickt oder unter Spannung sein und der Schlauch darf nicht verdreht oder eingeklemmit sein;

• Der Schlauch muss auf der ganzen Länge zur Kontrolle seines Zustands zugängjlich sein; - Bei Feststellung eines Lecks muss der Schlauch auf seiner ganzen Länge ersetzt werden; das Reparieren von Schläuchen, die ein Leck aufweisen, ist verboten. Hinweis: Der Anschluss eines Herdes an eine Gasflasche oder eine bestehende Installation darf nur von einer anerkannten Fachkraft und entsprechen allem Sicherheitsnormen durchgeführt werden. Hinweis: Sobald der Herd an der Installation angeschlossen ist, muss die Dichtheit aller Anschlüsse zum Beispiel mit Seifenwasser überprüft werden. Die Verwendung von Flammen zum Testen der Dichtheit ist verboten!

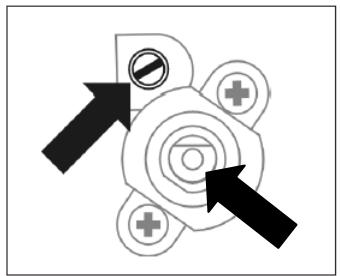

Anpassung des Herds an eine andere Gasfamilie Dieser Vorgang darf nur von einem anerkannten Installateur durchgeführt werden. Wenn die Gasversorgung des Herdes von der für dieses Gerât in der Werkseinstellung vorgesehenen Gasfamilie abweicht, d.h. 2E+ (G20) 20 mbar, müssen die Einspritzdüsen ersetzt und die Flamme eingestellt werden. Zur Anpassung des Herds an eine andere Gasfamilie ist folgendes zwingend notwendig: - Auswechseln der Einspritzdüsen (s. Tabelle unten); - Einstellen der Flamme im "Spar-"Modus. Auswechseln der Die Flammen- ER Einspritzdüse des Einstellschraube F J K Gasherdbrenners: | . befindet sich im Hahn / N Einspritzdüse mit Hilfe eines entsprechen der [ = Schlüssels mit Durchmesser 7 existierenden Hahntypen (Einstellventil). [APN ( ) abschrauben und diese durch ù : : e (L Ë ] | eine an die Gasfamilie KA 7 angepasste Einspritzdüse (s. à — —_" Entsprechungstabelle) ersetzen. Die Primärluft muss bei den Brennern des Herdes nicht eingestellt werden. Eine korrekte Flamme weist einen gut umschriebenen Konus auf, dessen Inneres blaugrün ist. Eine kleine, pfeifende Flamme oder eine zu hohe, gelbe, rauchende Flamme ohne klare Konusform weist auf falsche Gasqualität oder Beschädigungen oder Verschmutzungen am Brenner hin. Zur Überprüfung der Flamme muss der Brenner ungefähr 10 Minuten bei maximaler Flamme aufgeheizt werden; dann die Flamme auf das Minimum zurückdrehen. Die Flamme darf nicht erlôschen und nicht über die Einspritzdüsen gelangen. Die Gaszufuhr zu den Brennern des Kochherds und deren Einstellung erfolgen mit Hilfe von Ventilen, die mit einer automatischen Gas-Trennvorrichtung ausgestattet sind (Thermoelement). Die Ventile müssen bei entzündetem Brenner auf "Mindest-Flammenstufe" mit Hilfe eines 2,5 mm Einstell- Schraubenziehers eingestellt werden. Zur Erinnerung Brenner Flamme Anderung: von Butan-/ Anderung: von Erdgas zu Propangas zu Erdgas Butan-/Propangas Hôchststufe 1. Einspritzdüse 1. Einspritzdüse entsprechend entsprechend Einspritzdüsen- Einspritzdüsen-T abelle Kochherd Tabelle auswechseln. auswechseln. Mindeststufe 2. Einstellschraube leicht 2. Einstellstufe leicht lôsen und Flammenhôühe festziehen und Flammenhühe einstellen. überprüfen. Entsprechungstabelle für die Brenner-Einspritzdüsen Hôchst- Mindestle- | Einspritzdüse Modell Gas Brenner leistung istung (Durchm. et) (kW) (kW) mm) u G20 Hilfsbrenner 1,00 0,35 0,72 0,095 RG44LG-D Halbschnell 1,75 0,65 0,97 0,167 (20 mbar) & Schnell 3,00 1,00 1,15 0,286 RG-44LGDBE 63031 Hilfsbrenner 1,00 0,35 0,50 73 g/h (28/3037 mbar) Halbschnell 1,75 0,65 0,65 127 g/h Schnell 3,00 1,00 0,85 218 g/h

Empfehlungen für den Gebrauch des Herds Auswahl des richtigen Kochgeschirrs Sie müssen sich unbedingt vergewissern, dass der Bodendurchmesser des Topfes immer grôBer ist als die Brennerkrone und dass das Gefäk offen ist. Wir empfehlen Ihnen N Ï Tôpfe, deren Bodendurchmesser mindestens dem 2,5- bis 3- Fachen des Brennerdurchmessers entspricht, d.h.:

- für Nebenbrenner (Hilfsbrenner) GefäRe mit 90 bis 150 mm FA FETE Durchmesser; Richtig Falsch - für mittlere Brenner GefäRe mit 160 bis 220 mm Durchmesser; + für groRe Brenner GefäRke mit 200 bis 240 mm Durchmesser. Die Hôhe des Topfes darf seinen Durchmesser nicht übersteigen. Hinweis: Keine Tôpfe auf den Kochherd stellen, die über die Herdkante hinaus stehen. Inbetriebnahme

1- Vergewissern Sie sich, dass das Kochfeld sauber und trocken ist.

2- Stellen Sie die Kochhitze mit dem Regler ein.

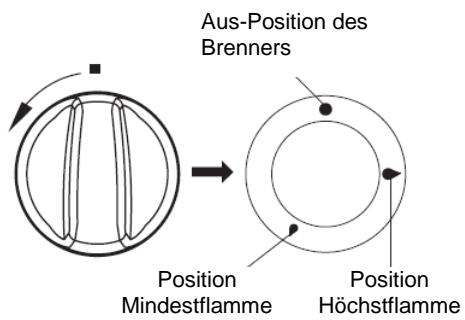

Hinweis: Die Heizleistung kann jederzeit mit den Reglern angepasst werden. Wichtige Anmerkung: Kochfelder nie für lange Zeit ohne geeignetes Gefäk in Betrieb nehmen. Wichtige Anmerkung: Keine Lebensmittel unbeaufsichtigt kochen lassen. - Regler des gewünschten Brenners eindrücken, bis Sie einen Aus-Position des Widerstand spüren, dann nach links in Richtung "Hôchstflamme" n Brenners drehen. 6, D + Mit dem elektronischen, sogenannten "Einhand-" Zünder kônnen SD Sie den Brenner automatisch entzünden. nd je) - Halten Sie den Regler gedrückt, bis sich der Brenner entzündet. 21 + Sobald der Brenner entzündetist, lassen Sie den Regler los und DE A wählen Sie die Flammenstufe. Position Position Mindestflamme _ Hôchstflamme Hinweis: ausgestattet. Der Regler muss in der Position "Hôchstflamme" für ungefähr 3 Sekunden gedrückt gehalten werden, um das Gerât in Betrieb zu nehmen. Wenn die Flamme erlischt, wiederholen Sie denselben Vorgang nach 3 Sekunden. Wenn die Flamme sich nicht in 10 Sekunden entzündet, lüften Sie die Küche für ungefähr 1 Minute, dann wiederholen Sie den Zündvorgang. Bei Schwierigkeiten beim Entzünden nach einer Anpassung an eine andere Gasfamilie und - Zusammensetzung muss die Brennerkrone unbedingt korrekt entsprechend der elektronischen Zündvorrichtung zentriert werden. Auswahl der Brennerflamme Eine korrekt eingestellte Brennerflamme ist hellblau und hat die Form eines klar umschriebenen Innenkonus. Die gewählte Flammenstärke hängt von der Position des Brennerreglers ab: -_ dHôchstfiamme -__ & Mindestflamme (sogenannte "Sparflamme") -__ @Brenner ausgeschaltet (keine Gaszufuhr) Die Flammenstärke kann stufenlos nach Bedarf durch den Benutzer eingestellt werden.

Hinweis: Die Einstellung der Flamme in einer Position zwischen dem ausgeschalteten Brenner e und der Hôchstflamme à ist verboten. Richtig Falsch Ausschalten Um den Herd auszuschalten, drehen Sie den Regler auf die Aus-Position des Brennerse. Funktionsprinzip der Sicherheitsvorrichtung Die Brenner dieses Herds sind mit einer automatischen Gas-Trennvorrichtung für den Fall einer versehentlichen Unterbrechung ausgestattet, einem sogenannten Thermoelement. Dieses System bietet S chutz gegen das Entweichen von Gas, sollte die Flamme erlôschen. Um den Brenner erneut zu entzünden, muss ein manueller Eingriff erfolgen: drehen Sie den Regler zuerst wieder auf Position e und befolgen Sie die Anleitungen für die Inbetriebnahme zu Beginn dieses Abschnitts. Reinigung und Wartung Vor Beginn der Reinigung vergewissern Sie sich, dass der Herd ausgeschaltet ist. Wenn môglich empfehlen wir, den Herd vor der Reinigung von der Versorgung zu trennen. + Damit das Glas bzw. der Edelstahl ihren Glanz bewahren, empfehlen wir eine regelmäRige Reinigung. - Reinigen Sie verschüttete Flüssigkeiten und andere verkrustete Lebensmittel mit einem mit warmem Wasser getränkten Schwamm. + Staub und Nahrungspartikel kônnen mit einem mit warmem Wasser getränkten Lappen entfernt werden. + Wenn Sie einen Reiniger benutzen, vergewissern Sie sich, das er für Glas oder Edelstahl geeignet ist; keine scheuernden oder Pulverreiniger verwenden. Scheuernde Reiniger oder Pulverreiniger kônnen die Oberfläche des Herds beschädigen. - Alle Reinigerspuren müssen mit einem feuchten Tuch entfernt werden. + Wenn Sie einen Reiniger verwenden, beachten Sie die Gebrauchshinweise auf der Produktverpackung. + Staub, Fette und flüssige Lebensmittelrückstände, die übergekocht sind, müssen so schnell wie môglich entfernt werden. + Wenn sie austrocknen, sind sie schwieriger zu entfernen. + Keine Gegenstände auf den Herd stellen, die schmelzen kônnten (Kunststoff, Alufolie, Zucker, Zuckersirup, usw.). + Keine Messer oder anderen scharfen Gegenstände verwenden, da diese die Oberfläche beschädigen kônnten. + Keine Stahilwolle oder scheuernde Schwämme verwenden, da diese die Oberfläche permanent zerkratzen kônnten. + Keine Dampfreiniger verwenden. Kochfelder, Kochfeldgitter, metallische oder Glasteile. Verschmutzte Brenner und Gitter entfernen und mit warmem Wasser und einem entfettenden Reiniger waschen. Sorgfältig trocknen. Sobald das Gitter entfernt ist, das Kochfeld sorgfältig reinigen, dann mit einem trockenen, weichen Küchentuch abtrocknen. . Achten Sie besonders auf die S auberkeit der Brennerring-Offnungen (s. Schema oben). Einspritzdüsen-Offnungen mit einem feinen Kupferdraht reinigen. Keinen Stahldraht verwenden, Lôcher nicht ausbohren.

Hinweis: Alle Brennerelemente müssen immer trocken bleiben. Eventuelle Wasserpartikel kônnen den Gasdurchfluss vermindern und die Verbrennung beeinträchtigen. Vergewissern Sie sich, dass alle Brennerteile nach der Reinigung wieder korrekt aufgesetzt wurden. Ein schlecht aufgesetzter Brennerdeckel kann irreversible Schäden am Brenner verursachen.

Zur Reinigung von Emaille-Oberflächen keine aggressiven Produkte verwenden. Keine stark scheuernden Produkte wie Pulverreiniger, Scheuermittel, Scheuerpasten, Scheuersteine, Bimsstein, Stahlschwämme usw. verwenden. Vor dem ersten Gebrauch den Edelstahl- oder Glasherd reinigen. Die Klebstoff- oder Kunststofffolienreste von der Verpackung der Unterlagen und gegebenenfalls Klebebandreste der Geräteverpackung sorgfältig entfernen. Das Gerät nach jedem Gebrauch reinigen. Starke Verschmutzungen des Herds sind unbedingt zu vermeiden, vor allem dürfen übergekochte Flüssigkeiten nicht verbrannt werden. Reparaturen - Bei Funktionsstôrungen muss dieses Gerät UNBEDINGT von einer Fachkraft repariert werden. -* Ein beschädigtes Stromkabel muss vom Hersteller, dem Kundendienst oder einer ähnlich qualifizierten Fachkraft ersetzt werden, um jegliche Gefahr zu vermeiden. Fehlerbehebung Wir empfehlen Ihnen unbedingt, die folgenden Kontrollen an Ihrem Gerät vorzunehmen, bevor Sie sich an den Kundendienst wenden. Vielleicht handelt es sich ja um ein einfaches Problem, das Sie selbst lôsen kônnen. Im Notfall müssen Sie: - die Regler des Herds zudrehen:; - das Gerât von der Versorgung trennen:; - den Kundendienst benachrichtigen. Kleine Funktionsstôrungen kônnen mit Hilfe der nachstehenden Tabelle von den Benutzern behoben werden. Bevor Sie den Servicedienst oder Kundendienst kontaktieren, beachten Sie bitte die nachstehende Tabelle: Probleme Môgliche Ursachen Lôsungen Der Brenner entzündet sich Verstopfte Flammenôffnungen. Gashahn zudrehen, Brennerregler nicht. zudrehen, Raum belüften, Brenner abnehmen, reinigen, Flammenôffnungen befreien. Der Zünder funktioniert - Unterbrechung der Stromzufuhr. - Sicherung im Schaltkasten des Hauses nicht. überprüfen, zurückstellen oder ersetzen. - Unterbrechung der Gaszufuhr. - Gashahn ôffnen. - Verschmutzter elektronischer Zünder | - Elektronischen Zünder reinigen. (Fett). Die Flamme erlischt beim Der Regler wird zu schnell losgelassen | Regler länger auf der Position Entzünden. "Hôchstflamme" gedrückt halten. Das elektronische System Unterbrechung der Stromzufuhr. Sicherung im Schaltkasten des Hauses funktioniert nicht. überprüfen, zurückstellen oder ersetzen.

Technische Spezifikationen Dieser Herd fällt unter die Kategorie 11 2E+3+und ist ein Produkt der Kategorie 2 für den franzôsischen Markt. Modell RG44LG-D / RG44LG-DBE (Typ) (PFL640SGB-E) Stromversorgung 220V-240V / 50Hz-60Hz Abmessungen (L xT xH) (mm) 600 x 500 x 110 Einbauabmessungen (L xT) (mm) 550 x 470 Nettogewicht (kg) 10,5 Hôchstleistung (W) 7500 Entzündungsart Elektronisch, lEmnan ælnder Zündleistung SIDEME SA - BP200 - F92306 LEVALLOIS-PERRET CEDEX
