MANUAL DE USUARIO Boost ES E-TWOW

2. ANTES DE USAR/MEDIDAS DE SEGURIDAD

5. INTRODUCCIÓN A LOS COMPONENTES DEL PATINETE

8. OPERACIÓN DE CONDUCIR

10. ACUMULADOR Y ALIMENTADOR

13. SOLUCIÓN DE PROBLEMAS

15. MARCA Y DECLARACIÓN LEGAL

Gracias por elegir el patinete eléctrico E-TWOW (en adelante, “patinete”). El patinete es un vehículo recreativo que le permite viajar de una manera eficiente, divertida, económica y ecológica.

El patinete está diseñado para transporte personal. Es producido por Zhejiang E-TWOW Electric Vehicle Co.,Ltd; Dirección: no. 518, Meihe Road, Jinhua, Zhejiang, China. El patinete es un vehículo eléctrico de 2 ruedas diseñado para adultos mayores de 18 años. Puede soportar un peso máximo de 110 kg. Para una operación segura, recomendamos un peso mínimo de 50 kg. El patinete se vende completamente ensamblado y viene con el alimentador dedicado. El patinete está diseñado para usarse en una superficie pavimentada, como una calle o en un suelo liso. Puede subir rampas con inclinaciones de 20 grados. El patinete funciona con un motor DC sin escobillas integrado en la rueda delantera. El patinete se identifica mediante el número de identificación único marcado de forma permanente en su plataforma. Las instrucciones en este manual son válidas para todos los patinetes E-TWOW. El manual viene con una hoja de especificaciones por separado donde puede encontrar las especificaciones técnicas del modelo de patinete comprado. Este manual incluye instrucciones básicas para usar el patinete, pero no puede cubrir todas las situaciones hipotéticas de lesiones. LOS USUARIOS DEBEN PROPORCIONAR LA PRUDENCIA PARA PREVENIR Y EVITAR LOS RIESGOS Y PELIGROS que pueden encontrarse al usar el patinete. Al usar el patinete, usted asume los riesgos inherentes al uso de este producto. ¡IMPORTANTE! Lea atentamente y consérvelo para futuras consultas Antes de utilizar el patinete, lea atentamente todas las instrucciones de este manual. Preste especial atención al capítulo “MEDIDAS DE SEGURIDAD”. Conserve este manual para futuras consultas. EL USO INADECUADO DEL PATINETE Y EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS PUEDEN CAUSAR LESIONES GRAVES. USE EL PATINETE CON ATENCIÓN ADECUADA Y COMPLETA PARA UNA OPERACIÓN SEGURA. TENGA SIEMPRE CUIDADO! Su patinete viene con un certificado de garantía en el momento de la compra. Para obtener una reparación o un reemplazo bajo esta garantía, debe asegurarse de que el minorista o la tienda en línea donde compró el patinete haya indicado la ubicación y la fecha de compra en el certificado de garantía. También debe incluir una copia del certificado cuando envíe por correo o presente su patinete para reparación o reemplazo. ¡Solicite un certificado de garantía a su distribuidor si no se ha ofrecido uno! Para cualquier problema relacionado con la garantía, comuníquese con la compañía donde compró el patinete o comuníquese con nosotros directamente a service@e-twow.com.

Para conducir con seguridad el patinete y evitar lesiones, colisiones o pérdida de control, lea atentamente las siguientes instrucciones. El uso del patinete en violación de las disposiciones contenidas en este manual es bajo su propio riesgo y E-TWOW se libera de cualquier responsabilidad por los daños causados por el uso inadecuado del trote. Las advertencias e instrucciones en este manual están marcadas con símbolos, que se clasifican de la siguiente manera: Este símbolo es una advertencia que indica un peligro potencial que podría causar daños a la propiedad, lesiones menores, lesiones graves o incluso la muerte. Este símbolo indica la prohibición. Este símbolo indica un requisito debe ser respetada. ¡Precaución! Consulte las leyes y regulaciones locales para ver dónde y cómo puede usar el patinete legalmente. Respectan todas las leyes aplicables para vehículos y peatones en su país. Donde no haya regulaciones, siga las instrucciones de seguridad en este manual. E-TWOW no asume ninguna responsabilidad por daños, accidentes o disputas legales que resulten del incumplimiento de las leyes locales o las instrucciones de seguridad en este manual. Siempre inspeccione el patinete antes de usarlo. La inspección y el mantenimiento adecuados pueden reducir el riesgo de lesiones.Asegúrese de que el manillar esté ajustado a su altura. Compruebe que el patinete se dirige correctamente y que todos los elementos de conexión (como un sistema de plegado) están bien apretados y no están rotos, y que los frenos y las ruedas están en buenas condiciones. La masa máxima permitida del usuario es de 110 kg. Recomendamos encarecidamente el uso de equipo de protección para manos / muñecas, rodillas, cabeza y codos. Siempre use casco de seguridad y otros equipos de protección y señalización cuando conduzca el patinete. Use un casco aprobado para bicicleta o monopatín que se ajuste bien con una correa de barbilla y proteja la parte posterior de su cabeza. La legislación local puede requerir que los conductores de vehículos de dos ruedas usen un casco y otros equipos de protección y señalización. Tómese el tiempo para aprender los conceptos básicos del uso de un patinete para evitar accidentes graves que puedan ocurrir en los primeros meses; Póngase en contacto con su distribuidor local para que le remitan a una organización de formación adecuada.Cuando conduzca por primera vez, practique en un área amplia donde no haya niños, peatones, animales u otros vehículos. Maneje en áreas públicas solo después de haber aprendido las técnicas de uso. Los patinetes se comercializan a una velocidad limitada de acuerdo con las regulaciones legales. Cualquier cambio a estos límites realizado por el usuario o revendedores / distribuidores se realiza bajo su propia responsabilidad, E-TWOW no asume ninguna responsabilidad en estos casos.

2. ANTES DE USAR/MEDIDAS DE SEGURIDAD

La velocidad máxima recomendada es de 25 km/h. Para su seguridad, limite la velocidad a 20 km/h. Trate de evitar el uso durante la noche y, si es necesario, limite la velocidad a 12 km/h o menos, encienda el faro y lleve equipo reflectante.

• El patinete solo debe cargarse a temperaturas de entre 0 y 40 grados centígrados, y solo debe usarse (descargarse) a temperaturas de entre -10 y 60 grados centígrados.
• Disminuya la velocidad o bájese del patinete cuando las condiciones de la carretera sean inadecuadas. No conduzca el patinete eléctrico sobre superficies resbaladizas o sobre hielo. Ajuste el manillar del patinete a la altura correcta de acuerdo con su estatura. Para evitar deteriorar las piezas eléctricas del patinete, no ponga el patinete en el agua ni lo lave con chorro de agua a presión (consulte el capítulo LIMPIEZA Y MANTENIMIENTO). Para su seguridad y protección del patinete, no conduzca cuando el clima no lo permita (lluvia o nieve). En cualquier caso, anticipe su trayectoria y velocidad respetando el código vial, el código de aceras y el escenario más vulnerable posible. Anuncie su presencia cuando se acerque a un peatón o ciclista cuando no lo vean ni lo escuchen. Cruce las áreas protegidas mientras pasa al lado del patinete. En todos los casos, cuídese y cuide a los demás. Asegúrese de que el voltaje indicado en la fuente de alimentación sea el mismo que el de la fuente de alimentación local. Además, evite conectar otros dispositivos a la misma toma de corriente doméstica para evitar el sobrecalentamiento. Sin embargo, si conecta varios enchufes de alimentación a la toma, asegúrese de que la energía total no exceda la potencia nominal de la toma de corriente doméstica. Interrumpa inmediatamente la carga del patinete desconéctelo de la toma en el improbable caso de que ya no funcione correctamente. Ejemplos de eventos anormales o defectuosos::
• El enchufe y el cable de carga se han calentado anormalmente.
• El cable de carga está dañado o hay una caída de voltaje.
• Hay un olor desagradable.
• Hay otra anomalía o mal funcionamiento.
• Consulte su lugar de compra o centro de servicio para verificar o reparar. ¡ADVERTENCIA! El patinete puede ser utilizado por niños mayores de 10 años, por personas sin experiencia o por personas con capacidades sensoriales o mentales reducidas, siempre que la velocidad del scooter se haya limitado a 6 km/h y si estén supervisados por un adulto y entrenados para usar el patinete de manera segura y entender los riesgos asociada al uso del patinete. ¡ADVERTENCIA! - Riesgo de incendio: piezas que no pueden ser reparadas por el usuario: la intervención no autorizada del usuario en el compartimiento de la batería puede provocar un incendio.

LIMITACIONES Por razones de seguridad, por favor no llevar a dos adultos al mismo tiempo y que no se transporten niños o animales en el patinete. Nunca conduzca el patinete descalzo, en zapatos cortados en los dedos de los pies o con los tacones altos. No permita que los niños jueguen con el patinete. Limpieza y mantenimiento del patinete serán hechas por el usuario y no permitir a los niños limpiar o mantener el patinete, a menos que sean mayores de 8 años y son supervisados. No limpie el patinete mientras esté conectado a la fuente de alimentación. Para su seguridad y para evitar daños al patinete, siga las instrucciones de “LIMPIEZA Y MANTENIMIENTO” No conduzca el patinete sobre la vía pública o carreteras tratadas como las vías públicas, los carriles o carreteras inseguras, y no violar las regulaciones. No realice movimientos peligrosos durante la conducción y no conduzca con una mano. Mantenga sus pies en la plataforma del patinete. No conduzca el patinete sobre escaleras o protuberancias más de 3 cm, ya que podría caerse y causar lesiones en la cabeza y / o daño del patinete eléctrico. No permita que los bebés y los niños jueguen con el envase de plástico del patinete (puede causar asfixia) No desmonte, repare ni modifique el patinete. El patinete no contiene fusibles o bombillas que el usuario pueda reemplazar. Cualquier reparación o modificación se debe hacer solo al personal de servicio autorizado. No conecte ni desconecte el cargador con las manos mojadas. No deje el patinete y el cargador al alcance de niños menores de 10 años. No conduzca el trote si ha bebido alcohol. No use su teléfono móvil u otros dispositivos mientras usa el patinete. No modifique el patinete usando componentes de otros fabricantes porque pueden no ser compatibles con las piezas originales. El patinete fue construido de acuerdo con los estándares E-TWOW. Cualquier reparación se hará solo con partes originales y aprobadas. Cualquier cambio en el patinete invalidará la garantía. No utilice una fuerza excesiva en las piezas para evitar daños o deformaciones. No utilice el patinete en elevaciones por encima de los 2000 m sobre el nivel del mar. Nunca use el producto cerca de una fuente de agua! Deje de usar el producto cuando esté dañado No toque el sistema de frenado, ya que esto puede causar lesiones. No toque el motor después de viajar, ya que puede calentarse. No se desvíe del uso del vehículo. Este vehículo no está diseñado para uso acrobático. No modifique ni transforme el vehículo, incluidos el tubo de dirección y el manguito, la potencia, el mecanismo de plegado y el freno trasero.

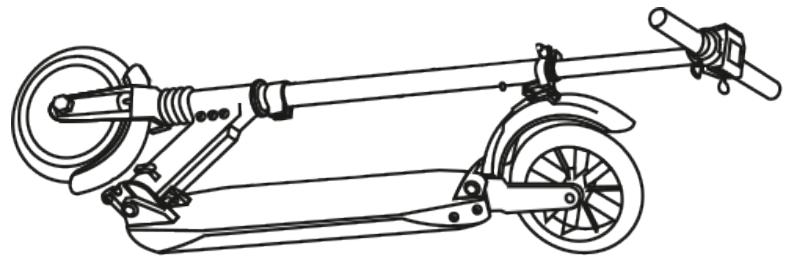

3. CONTENIDO DE LA CAJA

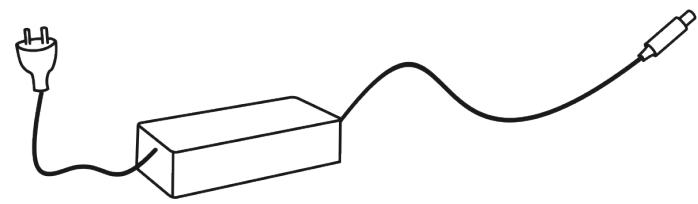

Al abrir la caja, asegúrese de que contenga el scooter completamente ensamblado, junto con el alimentador y el manual del usuario. Verificar que todos los componentes estén presentes y en buen estado. Si falta algún componente, póngase en contacto con su distribuidor o con el centro de servicio más cercano. Conserve la caja y los materiales de embalaje en caso de que los necesite para transportar su scooter en el futuro. PATINETE ALIMENTADOR

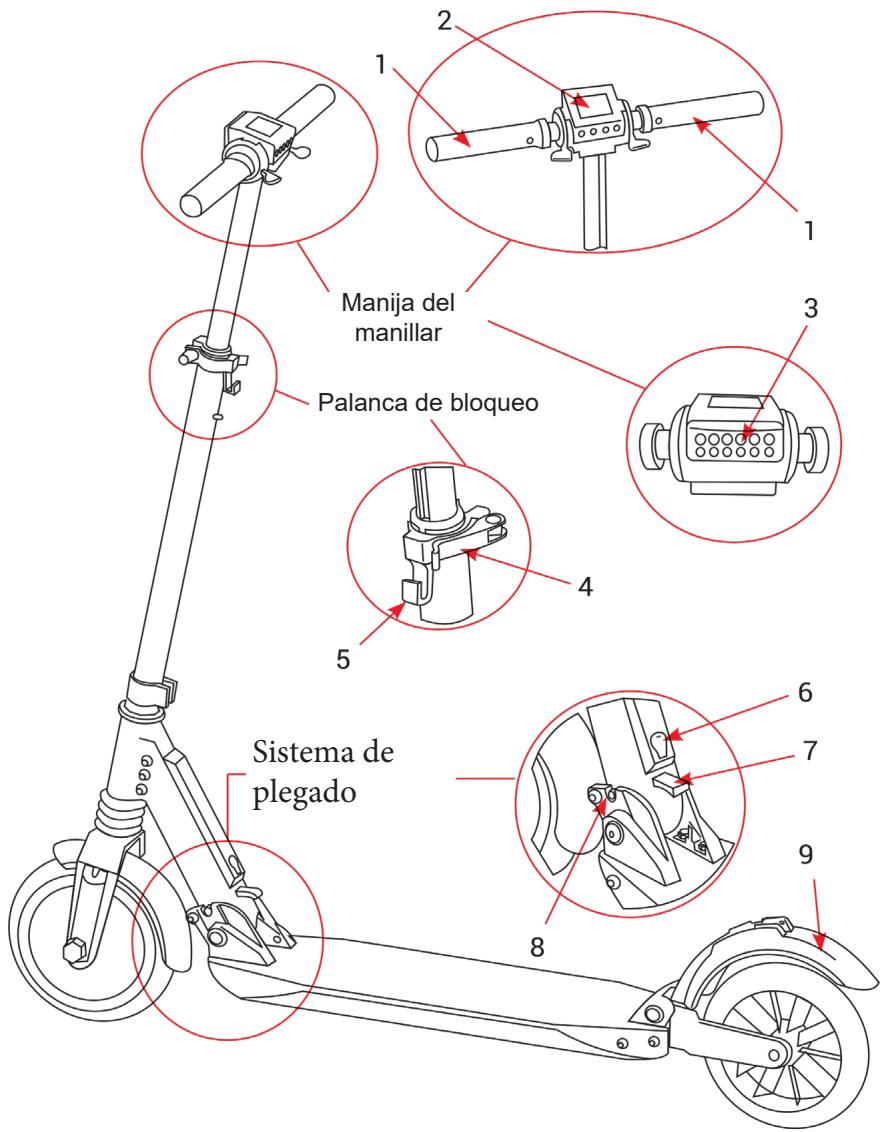

Manija del manillar Palanca de bloqueo Sistema de plegado

5. Gancho de plegado

6. Toma de cargador de batería

7. Palanca de plegado

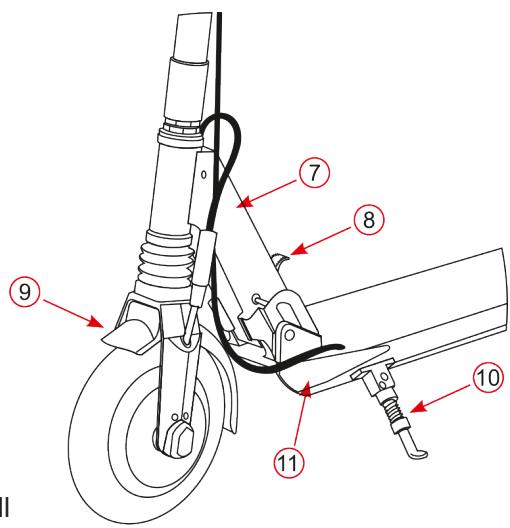

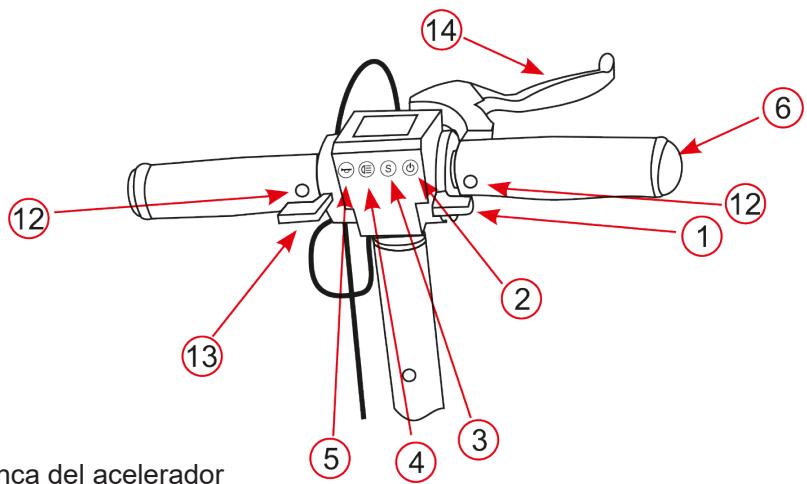

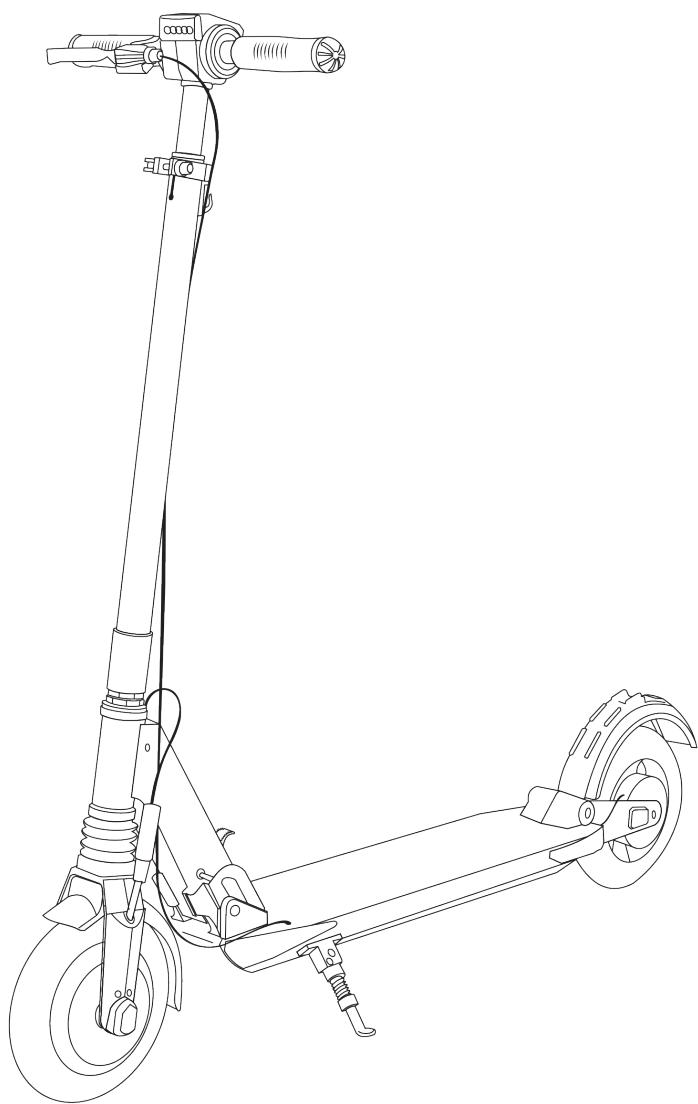

5. INTRODUCCIÓN A LOS COMPONENTES DEL PATINETE

1. Palanca del acelerador

2. Botón de encendido / apagado

3. Botón de configuración

8. Palanca de plegado

12. Botón de plegamiento del manill

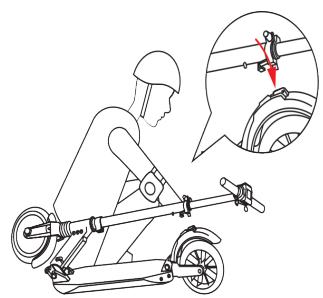

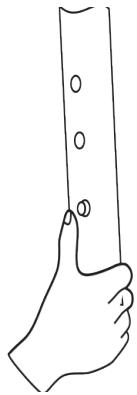

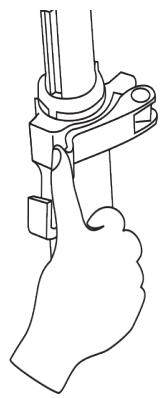

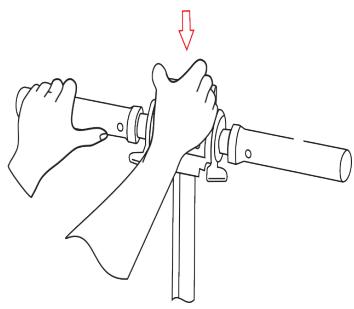

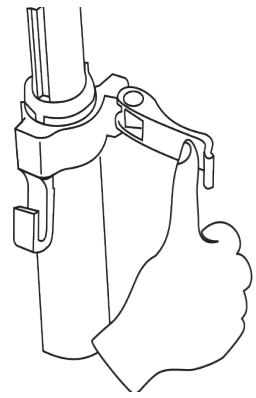

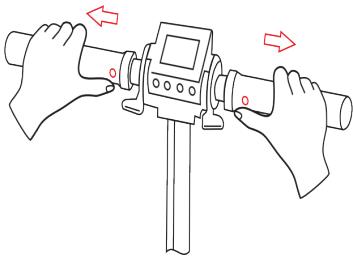

(c) (e) (f) Pasos para plegar Para plegar el patinete, comience ajustando la altura del manillar al mínimo. Para esta operación, abra la palanca de bloqueo como en las figuras (a) y (b). Presione el botón de ajuste de altura, figura (c), y al mismo tiempo presione el manillar como se muestra en la figura (d), y empuje la palanca de bloqueo hacia la posición de bloqueo. Sostenga el manillar con ambas manos, presione los botones indicados por los dedos grandes del modelo en la figura (e). Tire de los manijas del manillar, la figura (e) y pliega hacia abajo al máximo. Empuje el manillar hacia adelante al presionar la tapa plegable en la dirección de las flechas en las figuras (f) y (g) Continúe con la plegable del patinete eléctrico hasta que el gancho plegable llegue a la abertura del freno trasero, como se detalla en la figura (h).

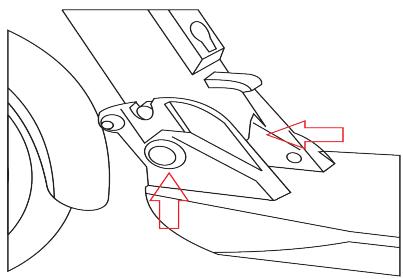

(g) (h) Los pasos para el desdoblamiento Presione el freno trasero en la dirección indicada por la flecha en la figura (h) hasta que se suelte el gancho plegable de la abertura del freno trasero. Luego levante el manillar hasta que alcance la posición de trabajo. Debería escuchar un clic cuando el eje de bloqueo quede completamente en su lugar. Levante los dos manijas hasta que regresen automáticamente a la posición de trabajo. Tire del seguridad de bloqueo como se muestra en las Figuras (a) y (b) y levante el manillar a la altura deseada. Ahora presione el botón en la figura (c) y fíjelo en uno de los orificios circulares en el eje del manillar, según desee la altura del manillar. Apriete la tuerca de la palanca de bloqueo al máximo, luego empuje la palanca hacia adentro para bloquear el manillar.

Encendido / apagado Presione el botón de encendido durante 3 segundos, y la pantalla se iluminará indicando que la alimentación está encendida. Presiona durante 3 segundos si quieres apagarlo. El patinete se detendrá si no lo usas durante 3 minutos. Control de velocidad ¡Empuja para empezar! El patinete solo puede acelerarse después de haber sido empujado previamente con el pie y la rueda se haya puesto en movimiento a una velocidad mínima de 3 km / h. Esto evitará que el usuario acelere accidentalmente. Presione la palanca del acelerador con el pulgar de la mano derecha para controlar la velocidad. Sistema de frenado El patinete está equipado con un sistema de frenado doble: el freno electromagnético de la rueda delantera y el freno mecánico de la rueda trasera. El freno electromagnético es operado por la palanca ubicada a la izquierda de la pantalla. El freno mecánico se acciona presionando al ala trasero.En caso de que necesite un frenado rápido, se recomienda utilizar el freno mecánico trasero en paralelo con el freno electromagnético. En suelo mojado o resbaladizo, la distancia de frenado del patinete puede aumentar en un 75% o más.

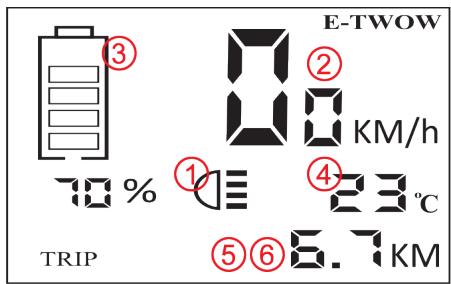

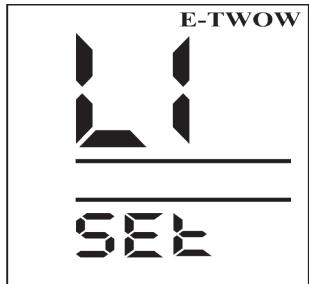

Visualización y configuración de las funciones del patinete

1. Indicador de faro encendido

5. Muestra la distancia total o la

6. Viaje total (ODO) o total desde el

último reinicio (TRIP)

Algunos patinetas E-TWOW también están equipados con un freno de tambor en la parte trasera. El freno de tambor se activa presionando la palanca del freno de tambor en el lado derecho del manillar. Cuanto más presione, mayor será la fuerza de frenado. Si necesita frenar con urgencia, utilice tanto el freno electromagnético como el freno de tambor trasero. Estacionamiento Los patinetes tienen una posición semi-plegada, que se puede usar para estacionar. También están equipados con un gato. Ambas opciones de estacionamiento solo deben usarse cuando el vehículo no está en uso. Para aparcar los patinetes en posición semiplicada, presione la palanca plegable y empuje suavemente el manillar hasta que quede inclinado a la mitad. Sentirás una ligera resistencia cuando el manillar alcance la posición de estacionamiento. El gato está en el lado izquierdo del patinete. Use su pie para tirar de él hacia abajo y deje que el patinete apoyarse sobre él. ¡ADVERTENCIA! No aplique el freno de tambor después de un uso prolongado o severo. La superficie del freno puede sobrecalentarse después de un uso prolongado y el contacto con ella puede causar quemaduras. Cuerno Encienda la alimentación y luego, cuando presione el botón de cuerno, sonará un tono de advertencia. Luces Presione el botón de encendido / apagado cuando sea necesario. La pantalla muestra el símbolo de activación de las luces ((vea el icono del faro en la siguiente figura). Presione el botón nuevamente cuando no necesite luz para apagar las luces. Si las luces están apagadas, la luz del freno trasero solo se encenderá cuando use el freno electromagnético. Visualización de millas Cuando la pantalla está encendida, se mostrará información sobre la distancia total recorrida (ODO) y la distancia de viaje (trip). Puede navegar entre los dos modos presionando el botón (S) de configuraciones. En el modo de ‘’trip’’, presione el botón de configuración (S) durante 3 segundos y el viaje se borrará. El menú de configuración de límite de velocidad Para activar la función de limitación de velocidad, siga los pasos a continuación: Apague el patinete Empuje la palanca del freno hacia abajo y manténgala presionada hasta el fondo. Encender el patinete. La pantalla mostrará el símbolo “L1” Para seleccionar el límite de velocidad deseado, presione el botón sucesivamente para navegar entre las opciones L1 - L2 - L3 - L4 . Para salvar su elección, presione el botón S Para finalizar la operación, suelte la palanca de freno y encienda el patinete L1 = Limitación de velocidad máxima a 6 km/h L2 = Limitación de velocidad máxima a 15/20 km/h L3 = Limitación de velocidad máxima a 25 km /h L4 = Elimina todos los límites de velocidad. *Las limitaciones de velocidad pueden variar para cada modelo de patinete eléctrico. *Ciertas opciones de límite de velocidad pueden no estar disponibles si el scooter tiene un límite de velocidad de fábrica para cumplir con la legislación de un país. Configuración de la función Cero Inicio Función Cero Inicio - P1: esta función se ha introducido para mejorar la seguridad. Por lo tanto, una vez activada, la función permite la aceleración del patinete solo después de que el patinete es empuja suavemente con el pie y la rueda ya está en movimiento, lo que permite que la palanca del acelerador no actúe por error. La función de cero inicio no está habilitada implícitamente; debe ser activado desde la unidad central de control.

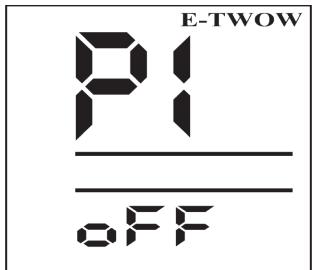

Configuración de funciones Para elegir una de las tres funciones (P1, P2, P3), siga los pasos a continuación Encender el patinete. Empuje la palanca del freno hacia abajo y manténgala presionada hasta el fondo. Empuje el botón de encendido. El símbolo P1 aparecerá en la pantalla. Empuje el botón de luz para navegar entre las tres funciones P1 - P2 - P3 Cada función tiene 2 opciones: ON y OFF. Para navegar entre ON y OFF, presione el botón de configuración. Para guardar las configuraciones, suelte la palanca del freno.

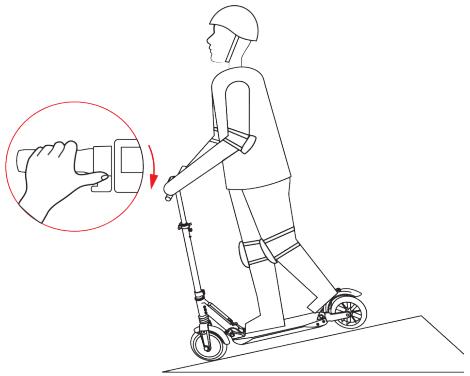

¡ADVERTENCIA! Para evitar cualquier situación peligrosa, recomendamos usar esta función SOLAMENTE para subir rampas, o solo en pistas especialmente diseñadas.

8. OPERACIÓN DE CONDUCIR

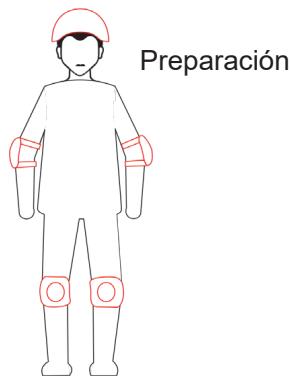

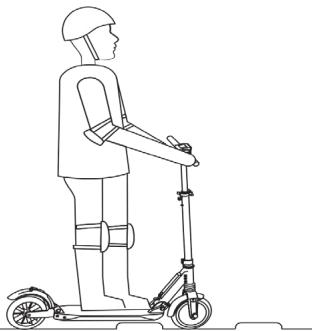

Póngase su equipo de protección y elija un lugar adecuado para conducir el patinete (consulte el capítulo “MEDIDAS DE SEGURIDAD”) Despliegue el patinete y ajuste el manillar del patinete a la altura correcta de acuerdo con su postura (consulte el capítulo Plegamiento, desdoblamiento y ajuste del manillar)

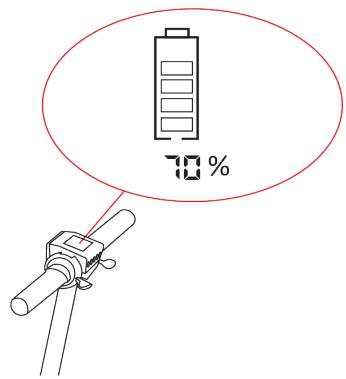

Presione el botón de encendido y asegúrese de que el patinete tenga una batería suficientemente cargada para alimentar el patinete para el viaje deseado.

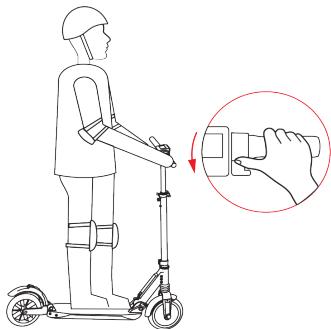

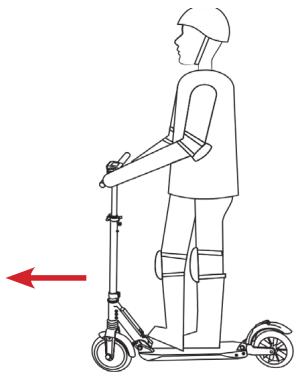

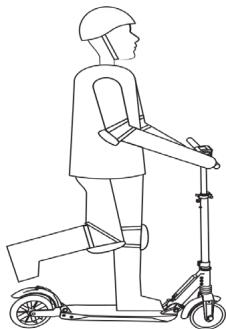

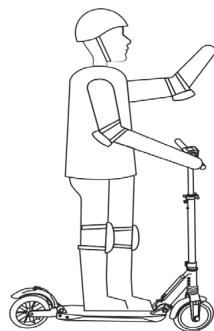

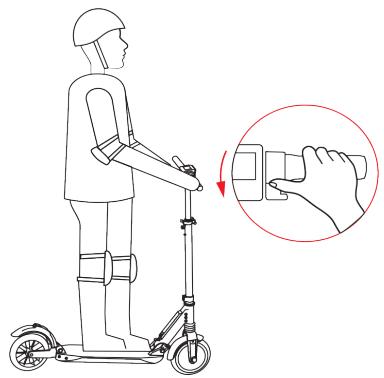

Presione suavemente el acelerador con el pulgar derecho y el patinete se moverá lentamente. Coloque el pie que está en el suelo sobre el patinete. Con el pulgar de la mano derecha, presione la palanca del acelerador. ¡ADVERTENCIA! Cuando aceleras bruscamente, corres el riesgo de perder el equilibrio debido a la fuerza de inercia. La aceleración progresiva y la velocidad moderada lo ayudarán a manejar el patinete más fácilmente

Instrucciones de frenado Control de freno electromagnético Empuje la palanca de freno accionada con el pulgar de la mano izquierda y el freno electromagnético va a accionar. Cuanto más fuerte empujes, mayor será la fuerza de frenado. En el momento de frenar, el stop trasero se encenderá. Si las luces ya están encendidas, el stop trasero duplicará la intensidad de la luz cuando presione la palanca del freno. Control de freno mecánico trasero Presione el alerón trasero para accionar el freno trasero. ¡ADVERTENCIA! Atención: Al frenar rápidamente, corre el riesgo de sufrir lesiones graves porque perderá tracción y podría caerse. Trate de mantener una velocidad moderada y preste atención a los peligros potenciales. Para iniciar el patinete, cambie el peso del cuerpo y gire suavemente el manillar en la dirección deseada. Limitación de velocidad (4 umbrales de velocidad: L1, L2, L3, L4) Para activar o desactivar un umbral de velocidad, consulte la sección del Menú para Configuración de límite de velocidad en el capítulo OPERACIÓN. Las leyes de varios países requieren una limitación de velocidad. Al usar esta opción, una vez que se establece un umbral de velocidad, el patinete no podrá exceder la velocidad establecida.

Para disminuir la velocidad, no presione más la palanca del acelerador. Presione el freno electromagnético para el frenado normal. Si necesita frenar con urgencia, o si está en una inclinación, use el freno electromagnético y el freno mecánico trasero.

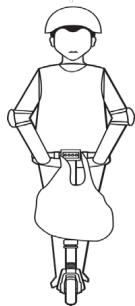

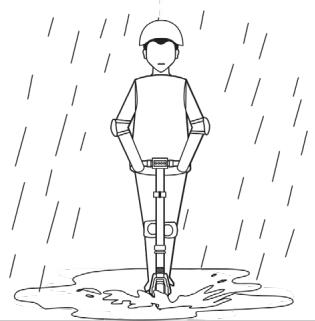

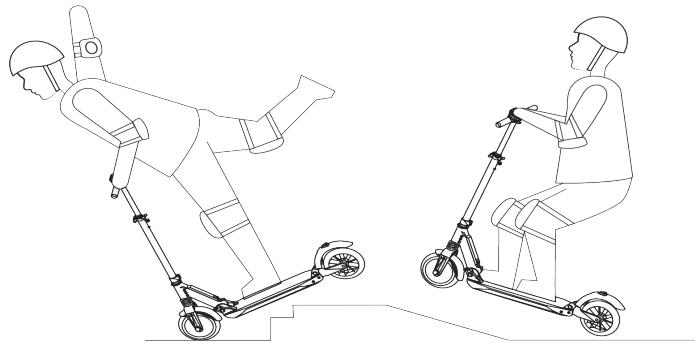

¡Atención! El incumplimiento de las siguientes instrucciones puede provocar lesiones graves. NO conduzca el patinete bajo la lluvia y / o no lo haga a través de ningún cuerpo de agua con una profundidad superior a 1 cm. NO presione la palanca del acelerador cuando te mueves por el patinete. No lleve objetos pesados en el manillar del patinete. Cualquier carga sujeta al manillar afectará la estabilidad del vehículo. NO conduzca el patinete con una sola pierna. Disminuya la velocidad cuando viaje sobre bujías de velocidad, umbrales o cualquier terreno irregular. nillar.

NO tomes las manos del ma-

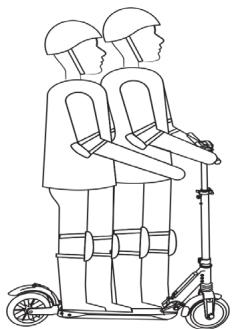

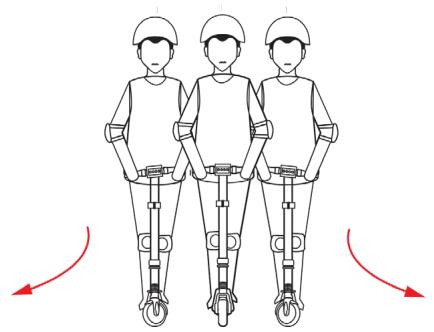

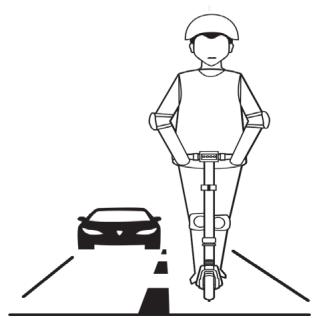

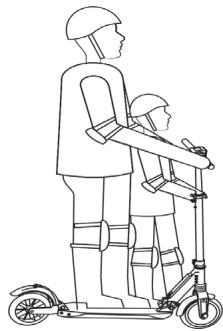

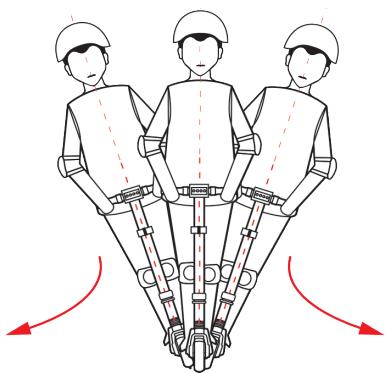

Los patinetes están destinados a un solo usuario. NO transporte a otros adultos, niños o animales en el patinete. NO gire el manillar repentinamente cuando conduzca el patinete a alta velocidad. No conduzca en carreteras públicas, carreteras asimiladas a carreteras públicas, o en carreteras inseguras y no viole las regulaciones legales. Evite áreas con mucho tráfico o áreas superpobladas. No intente conducir el patinete en pasos superiores a 3 cm y no salte sobre los obstáculos. El tráfico en la ciudad tiene muchos obstáculos para cruzar, como bordillos o escalones. Se recomienda evitar saltar obstáculos. Es importante anticiparse y adaptar su trayectoria y velocidad a las de un peatón antes de cruzar estos obstáculos. También se recomienda salir del vehículo cuando estos obstáculos se vuelvan peligrosos por su forma, altura o deslizamiento.

10. ACUMULADOR Y ALIMENTADOR

Cada patinete está equipado con un acumulador y un alimentador. No utilice alimentadores o acumuladores de otros fabricantes, ya que el patinete, el acumulador o el alimentador pueden estar dañados. En este caso, nuestra empresa no será responsable. Cada modelo también tiene un alimentador dedicado, como se detalla en la hoja de especificaciones del producto. ¡No utilice un alimentador de otro modelo! El cargador solo debe usarse en interiores, a temperaturas entre 0 y 35 grados Celsius. Acumulador Cuando utilice el patinete por primera vez, cargue el acumulador completamente. Un nuevo acumulador requiere al menos 3 ciclos de carga para que sea completamente funcional. Los acumuladores se pueden cargar a cualquier nivel, pero se recomienda mantener el acumulador el mayor tiempo posible. Evite conducir con un acumulador cargado de menos del 50% para asegurarse de que haya energía para el viaje de regreso. El acumulador del patinete dura al menos 500 ciclos de carga, y el uso normal puede alcanzar más de 1,000 ciclos de carga. ADVERTENCIA Para recargar la batería, use solo el alimentador extraíble que se incluye con esta unidad. El patinete eléctrico no está diseñado para su uso durante la carga. No conecte el cargador si el puerto de carga o el cable de carga están mojados. En los períodos en los que no utilice el patinete, cargue el acumulador cada tres meses para mantenerlo en condiciones óptimas de funcionamiento y prolongar su vida útil. Buceo, colisiones y otros factores anormales dañarán el acumulador, que no está cubierta por la garantía. Este dispositivo contiene acumuladores que solo pueden ser reemplazadas por personal autorizado. Antes de retirar el patinete del uso, el personal autorizado debe retirar el acumulador y depositarlo en seguridad de acuerdo con las regulaciones nacionales. Al extraer el acumulador, la máquina debe estar desconectada de la fuente de alimentación; Alimentador El patinete viene con un alimentador dedicado que tiene una función de protección de carga: cuando el acumulador está 100% cargada, el cargador dejará de cargarse automáticamente. Buceo, colisiones y otros factores anormales dañarán el cargador, que no está cubierto por la garantía. Instrucciones de carga Primero conecte el alimentador al enchufe, luego abra la cubierta de caucho e inserte el enchufe del alimentador en el orificio de carga del patinete. Nota: el patinete se está cargando cuando la luz del alimentador está en rojo y la luz del alimentador se vuelve verde cuando la batería está completamente cargada. Cierre la tapa de protección del puerto de carga cuando no esté cargando el patinete. Tenga cuidado de no utilizar el alimentador al exterior en condiciones meteorológicas desfavorables (escofina / lluvia / nieve)

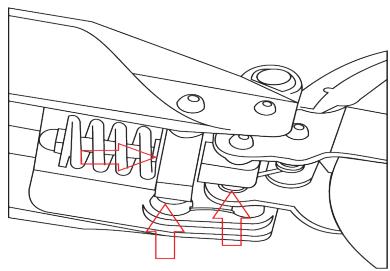

¡ADVERTENCIA! Asegúrese de que el patinete esté apagado y no esté conectado a la fuente de alimentación y que la tapa del puerto de carga esté sellada antes de realizar cualquier mantenimiento. Limpieza Utilice un paño suave y húmedo para limpiar el cuadro principal. La suciedad difícil de eliminar se puede limpiar con un cepillo suave y luego con un paño suave y húmedo. Los rasguños en las piezas de plástico se pueden sacar brillo con papel abrasivo fino. ¡ADVERTENCIA! No laves el patinete con alcohol, gasolina, acetona u otros disolventes corrosivos / volátiles. Estas sustancias pueden dañar el aspecto y la estructura del patinete. No laves el patinete con una manguera u otro limpiador de presión de agua. No utilice objetos afilados para limpiar el patinete.

12. ALMACENAMIENTO Y CUIDADO

Almacenes el patinete en un lugar seco y sin humedad, donde la temperatura sea constante entre 10 y 30 grados centigrados. La exposición prolongada a los rayos UV, la lluvia y los elementos pueden dañar los materiales de la carcasa. Almacene en interiores cuando no esté en uso. La exposición a temperaturas extremas (frío y calor) acortará la vida útil de la batería. El mantenimiento regular del vehículo es un factor de seguridad. Elimine los bordes afilados causados por el uso. Además de la limpieza regular del patinete, el usuario también debe realizar un mantenimiento regular que consiste en: engrasar el patinete y apretar los tornillos Grasa lunar con vaselina de silicona, las piezas móviles, vea la imagen a continuación. ¡ADVERTENCIA! Como ocurre con cualquier componente mecánico, un vehículo está sujeto a grandes esfuerzos y desgaste. Los diferentes materiales y componentes pueden reaccionar de manera diferente al desgaste o la fatiga. Si se excede la vida útil esperada de un componente, puede romperse repentinamente, con riesgo de lesiones para el usuario. Las grietas, rayones y decoloración en áreas de alta tensión indican que el componente ha excedido su vida útil y debe ser reemplazado. Inspeccione periódicamente las estructuras, las horquillas y los accesorios de suspensión.

11. LIMPIEZA Y MANTENIMIENTO

Revise el patinete mensual para asegurarse de que los tornillos no muestren ningún signo de juego / adelgazamiento. Antes de cada uso, debe asegurarse de que las características de seguridad estén en condiciones óptimas de funcionamiento, a saber: el eje de la rueda delantera y el eje de la rueda trasera están apretados; el eje plegable, la perilla de ajuste de altura y el bloqueo del manillar están en las posiciones de operación; el freno mecánico trasero, el faro, la luz de posición y el stop del freno funcionan. El reemplazo de las piezas de desgaste solo debe ser realizado por un técnico E-TWOW autorizado. Las tuercas de autoapriete, así como otros sujetadores de autoapriete, pueden perder su eficacia y es posible que sea necesario volver a apretarlos. El apriete estándar de los tornillos es de 20 N / m pero solo se utiliza para los tornillos que sujetan las partes fijas del patinete. Los tornillos o tuercas que forman parte de los elementos de ajuste del patinete solo son accesibles para los técnicos de los centros de servicio autorizados de E-TWOW. Póngase en contacto con su distribuidor de servicio más cercano. Para ubicar el distribuidor más cercano, visite la página del localizador de distribuidores en www.e-twow.com. Si desea reemplazar algunos componentes del scooter bajo su propio riesgo, puede comunicarse con un representante de E-TWOW para comprar componentes o accesorios.

13. SOLUCIÓN DE PROBLEMAS

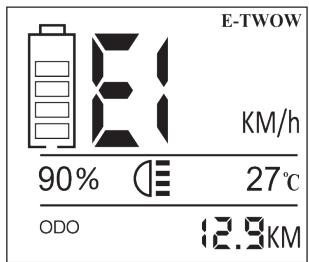

E1 - Protección contra sobre intensidad - se produce cuando acelera y se evita que el motor funcione durante más de 4 segundos. Este error desaparece después de soltar la palanca del acelerador. E2 - Error de comunicación en el bloque de control. Este error desaparece después de la interacción con el patinete (por ejemplo, aceleración o frenado, según sea el caso). E3 - Fallo por sobretensión. Este error se produce cuando la batería no está en condiciones normales de funcionamiento (por ejemplo, sobrecalentamiento en caso de aceleración en declive). Este error desaparece cuando la batería se pone en condiciones normales de funcionamiento. Apague y encienda el patinete para ayudar a que la batería regrese.

Depositar en residuos de los papeles de embalaje. El embalaje utilizado para proteger el patinete durante el transporte es totalmente reciclable. Para obtener información sobre reciclaje, póngase en contacto con las autoridades locales. Depositar en residuos de equipos eléctricos y electrónicos. Información para los usuarios sobre el depósito a residuos de equipos eléctricos y electrónicos (hogar). La presencia de este símbolo en los productos, empaques y / o documen tos que lo acompañan indica la prohibición de mezclar productos eléctricos y electrónicos con la basura doméstica. Para un tratamiento adecuado, para la recuperación y el reciclaje de productos viejos, deposítelos en puntos de recolección especiales de acuerdo con la legislación nacional. Al depositarlos adecuadamente en residuos, ayudará a ahorrar valiosos recursos y evitar posibles efectos negativos en la salud humana y el medio ambiente. Para obtener más información sobre la recolección y el reciclaje, comuníquese con las autoridades locales. La eliminación incorrecta de estos residuos puede ser sancionable según la legislación nacional.

15. MARCA Y DECLARACIÓN LEGAL

E-TWOW y el icono del logotipo son marcas registradas. Todos los derechos reservados. El patinete E-TWOW está cubierto por patentes relevantes. Para obtener información sobre patentes, visite https: //www.e-twow.com. Hemos intentado incluir descripciones e instrucciones para todas las funciones del patinete en el momento de la impresión. Sin embargo, su patinete puede diferir ligeramente del modelo que se muestra en este documento. Tenga en cuenta que hay varios modelos E-TWOW con diferentes funciones y algunas de las características mencionadas aquí pueden no aplicarse a su patinete. El fabricante se reserva el derecho de cambiar el diseño y la funcionalidad del patinete, así como la documentación, sin previo aviso.

S2 BOOSTER eKFV Autonomia 25-30 km 25-30 km 35-40 km Batería 36V 7.8 Ah E-TWOW Batería de iones de litio 36V 7.8 Ah E-TWOW Batería de iones de litio 36V 10.2 Ah SAMSUNG Batería de iones de litio Peso neto

Velocidad máxima 30 km/h 30 km/h 20 km/h Tipo de motor 500W de potencia nominal Motor DC sin escobillas Tamaño plegado 980*330*150mm 980*330*150mm 980*330*150mm Tamaño Desplegado 980*1160*386mm 980*1160*386mm 980*1160*386mm Tamaño del cartón 1035*215*395mm 1035*215*395mm 1035*215*395mm Tiempo de carga Material 3-4 horas Aleación de aluminio Aleación de aluminio Carga maxima 110 kg Capacidad de ascenso en pendiente 20° Color Negro / blanco / gris Tensión de entrada cargador 110-220V Duración de la batería Cargador Aleación de aluminio más de 500 ciclos de carga 42V / 2A / 3A Neumáticos y tamaño 42V / 2A / 3A 41.5V / 3A Ruedas de goma de 8” Airless (patente) Luz LED LED LED Inicio cero

Luz de fondo + luz de freno

Aplicación Bluetooth “E-TWOW CONNECT”

S2 GT SL S2 GT SE Autonomia 35-40 km 40-50 km Batería 48V 7.8 Ah E-TWOW Batería de iones de litio 48V 10.5 Ah SAMSUNG Batería de iones de litio Peso neto

Velocidad máxima 35 km/h 40 km/h 500W de potencia nominal 700W de potencia máxima Motor DC sin escobillas Tipo de motor Tamaño plegado 1060*330*146mm 1060*330*146mm Tamaño Desplegado 1130*1167*386mm 1130*1167*386mm Tamaño del cartón 1125*215*395mm 1125*215*395mm Tiempo de carga Material 3-4 horas Aleación de aluminio Aleación de aluminio Carga maxima 110 kg Capacidad de ascenso en pendiente 25° Color Negro / blanco / gris Tensión de entrada cargador 110-220V Duración de la batería Cargador más de 500 ciclos de carga 54.6V / 2A / 3A Neumáticos y tamaño 54.6V / 2A / 3A Ruedas de goma de 8” Airless (patente) Luz LED LED Inicio cero

Luz de fondo + luz de freno

Aplicación Bluetooth “E-TWOW CONNECT”
