MANUAL DE USUARIO PS50B550T4W SAMSUNG
Anynet ^+ (HDMI-CEC) → Spento / Acceso
Spegnimento auto → Acceso / Sì
Installare la staffa su una parete solida perpendicolare al pavimento.
Retención de la imagen en pantalla
No visualice una imagen fija (como las de un videojuego o cuando la PDP está conectada a un PC) en el panel del monitor de plasma durante más de 2 horas porque podría causar la retención de imagen en pantalla. Este fenómeno de retención de imágenes también se denomina “quemadura de pantalla”. Para evitar que se produzca esa persistencia de la imagen, reduzca el nivel de brillo y de contraste de la pantalla cuando muestre imágenes fijas.
Altitud
La PDP puede funcionar normalmente hasta altitudes de 2.000 metros. No la instale ni utilice en lugares que se encuentren a más de 2.000 metros de altitud porque el funcionamiento podría ser irregular.
Calor en la parte superior del televisor PDP
La parte superior del aparato puede calentarse tras un uso prolongado ya que el calor se disipa desde el panel a través de los orificios de ventilación de la sparte superior del aparato. Esto es normal y no indica ningún defecto ni fallo de funcionamiento del aparato. No obstante, debe evitarse que los niños toquen la parte superior del aparato.
El aparato emite una especie de crujido.
Este ruido puede producirse cuando el aparato se contrae o se expande debido a un cambio ambiental de temperatura o humedad. Este hecho es normal y no se trata de ningún defecto en la unidad.
Defectos de celda
La PDP utiliza un panel compuesto de 2.360.000 (nivel HD) a 6.221.000 (nivel FHD) píxeles que requieren una sofisticada tecnología para su producción. No obstante, puede que existan unos cuantos píxeles brillantes u oscuros en la pantalla. Estos píxeles no influirán en el rendimiento del aparato.
Evite que el TV funcione a temperaturas por debajo de 5°C(41°F)
La visualización prolongada de una imagen fija puede originar daños permanentes en el panel de la pantalla PDP.
Ver el televisor PDP en formato 4:3 durante un tiempo prolongado puede dejar rastros de bordes en las partes izquierda, derecha o central de la pantalla causados por la diferencia de emisión de luz en la pantalla. La reproducción de un DVD o el uso de una consola de videojuegos pueden provocar un efecto similar en la pantalla. Los daños provocados por los efectos mencionados no quedan cubiertos por la garantía.
Restos de imágenes en pantalla.
Ver imágenes fijas de videojuegos y PC durante más tiempo del indicado puede producir restos de imágenes parciales. Para evitar este efecto, reduzca el 'brillo' y el 'contraste' cuando vea imágenes fijas.
Garantía
- La garantía no cubre ningún daño causado por la retención de imágenes.
- La garantía no cubre el desgaste de la pantalla.
Instalación
Póngase en contacto con un centro de servicio técnico autorizado cuando instale el equipo en un lugar expuesto a gran cantidad de polvo, temperaturas extremas, alto nivel de humedad y productos químicos, y en lugares donde se vaya a utilizar continuamente, como aeropuertos, estaciones, etc. El incumplimiento de estas indicaciones puede causar serios desperfectos en el equipo.
Nota sobre la TV digital
- Las funciones relacionadas con la TV digital (DVB) sólo están disponibles en países o regiones donde se emitan señales terrestres digitales DVB-T (MPEG2 y MPEG4 AVC) o donde se tenga acceso a servicios de televisión por cable compatibles con DVB-C (MPEG2 y MPEG4 AAC). Póngase en contacto con su distribuidor para conocer si puede recibir señales DVB-T o DVB-C.
- DVB-T es una norma del consorcio europeo para la transmisión de la televisión digital terrestre y DVB-C lo es para la transmisión de la televisión digital por cable. Sin embargo, en esta especificación no se incluyen algunas funciones diferenciadas, como EPG (Guía electrónica de programas), VOD (Vídeo a la carta) y otras. Por ello, en estos momentos aún no se admiten.
- Este equipo de televisión cumple las más actuales normas de DVB-T y DVB-C [agosto de 2008], pero no se garantiza la compatibilidad con futuras emisiones de televisión digital terrestre DVB-T y por cable DVB-C.
- Algunos proveedores de la televisión por cable pueden cobrar un pago adicional por algunos servicios y pueden exigir al usuario su aceptación de los términos y condiciones de su empresa.
- Algunas funciones de televisión digital pueden no estar disponibles en algunos países o regiones; asimismo DVB-C puede no funcionar correctamente con todos los proveedores.
- Para obtener más información, póngase en contacto con su centro de atención al cliente de Samsung.
Si tiene cualquier comentario o pregunta referentes a los productos Samsung, póngase en contacto con el Centro de atención al cliente de SAMSUNG. (Consulte la cubierta posterior para obtener más información.)
Las ilustraciones de este manual de usuario se proporcionan sólo como referencia y pueden ser diferentes del producto real. El diseño y las especificaciones del producto se pueden cambiar sin previo aviso para mejorar el rendimiento del producto.
Contenido
Conexión y preparación del televisor
■ Comprobación de los componentes......4
■ Uso del soporte ....4
■ Aspecto general del panel de control....5
■ Aspecto general del panel de conexiones......6
■ Mando a distancia....8
■ Instalación de las pilas en el mando a distancia ......9
■ Encendido y apagado....9
■ Cómo poner el televisor en modo de espera ......9
■ Visualización de los menús 10
■ Uso del botón TOOLS....10
■ Visualización de la pantalla....10
■ Función Plug & Play 11
Control de los canales

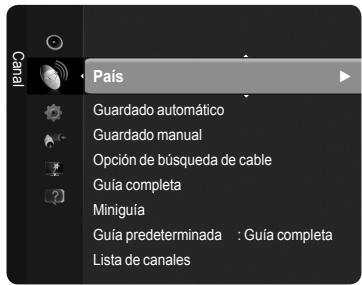

■ Memorización de los canales ....12

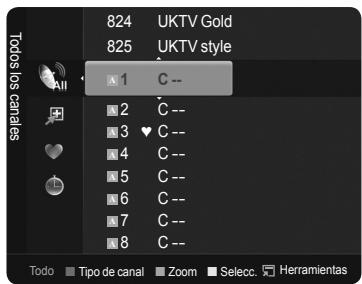

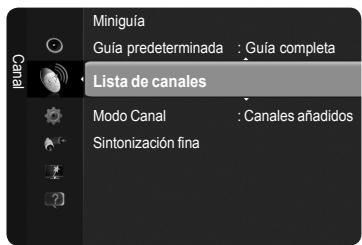

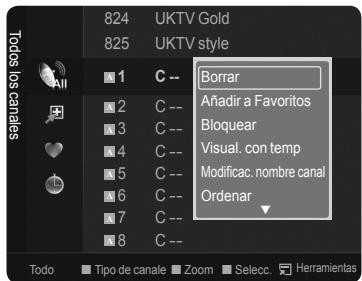

■ Gestión de los canales....14
Control de la imagen

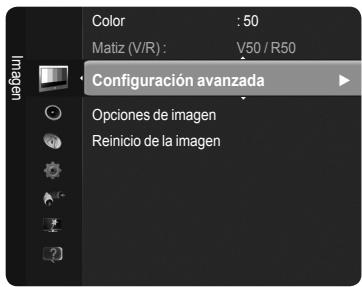

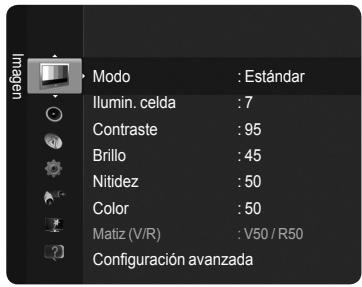

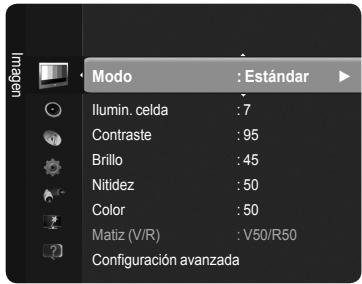

■ Cambio de la configuración de la imagen .... 16

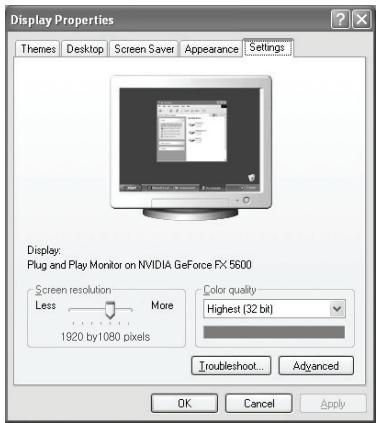

■ Ajuste del televisor con el ordenador 19
■ Pantalla de PC ....20
Control del sonido
■ Cambio del estándar de sonido....21

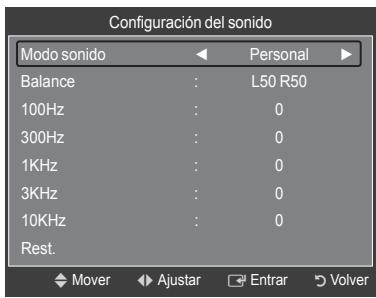

■ Selección del modo de sonido 22
Descripción de las funciones
■ Configuración de la hora 23
■ Configuración del menú de configuración 24
Asistencia técnica / Entrada
■ Programa admitido 26
■ Fuentes / Editar nombre....27
■ Conexión de un dispositivo USB 28

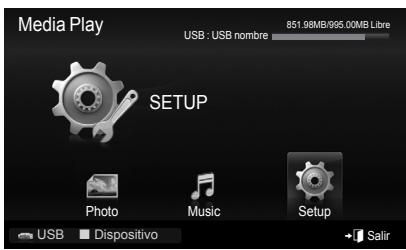

■ Uso de la función Media Play....29

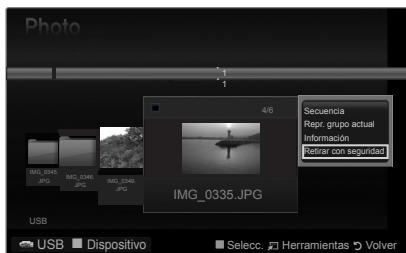

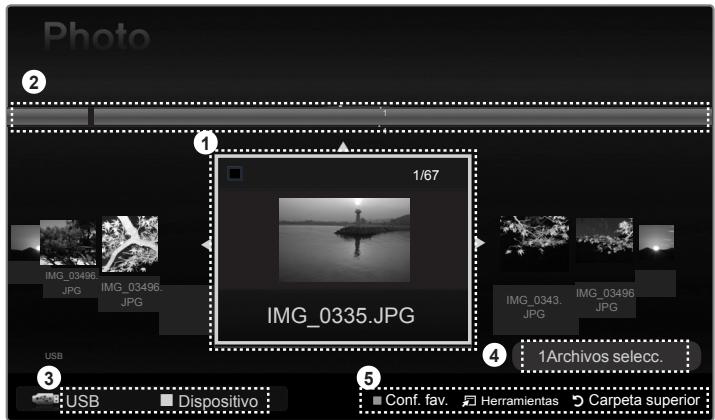

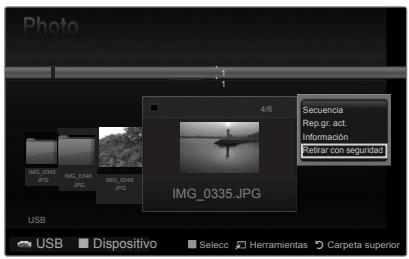

■ Uso y clasificación de la lista de fotos....30

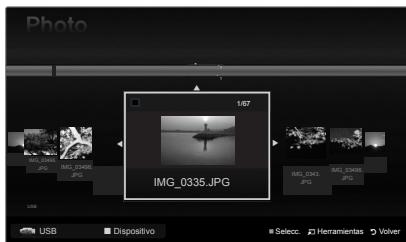

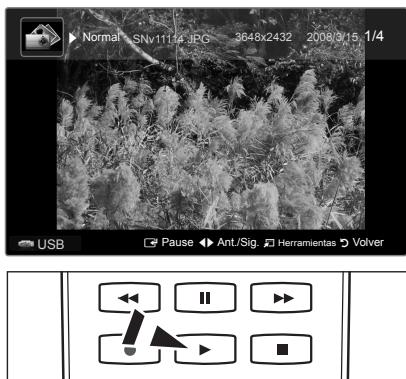

■ Visualización de una foto o una presentación....31

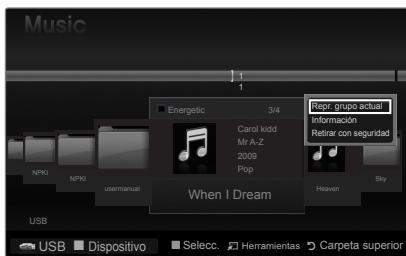

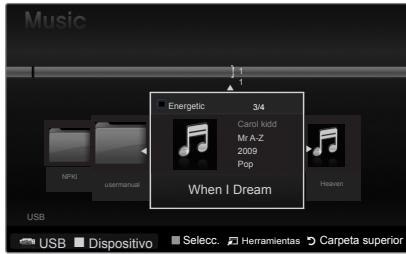

■ Uso y clasificación de la lista de música .... 32
■ Reproducción de música....33
- Configuración de imagen y música con el reproductor multimedia....34

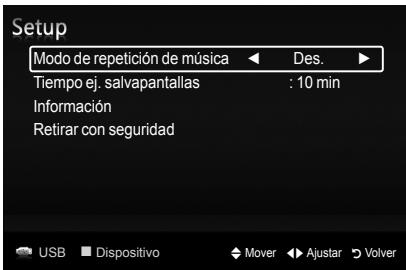

■ Uso del menú de configuración....34
Acerca de Anynet ^+

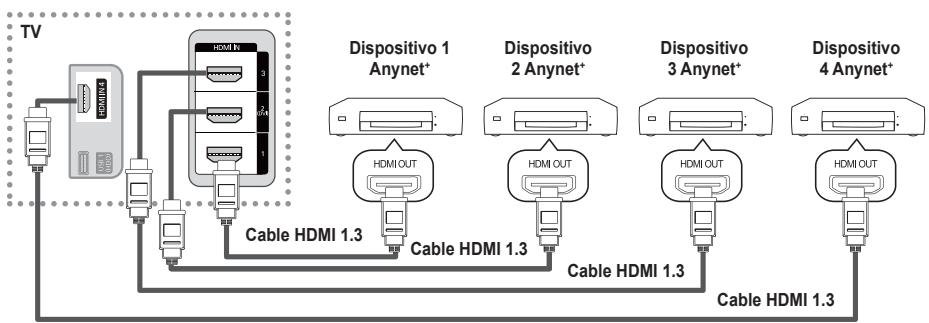

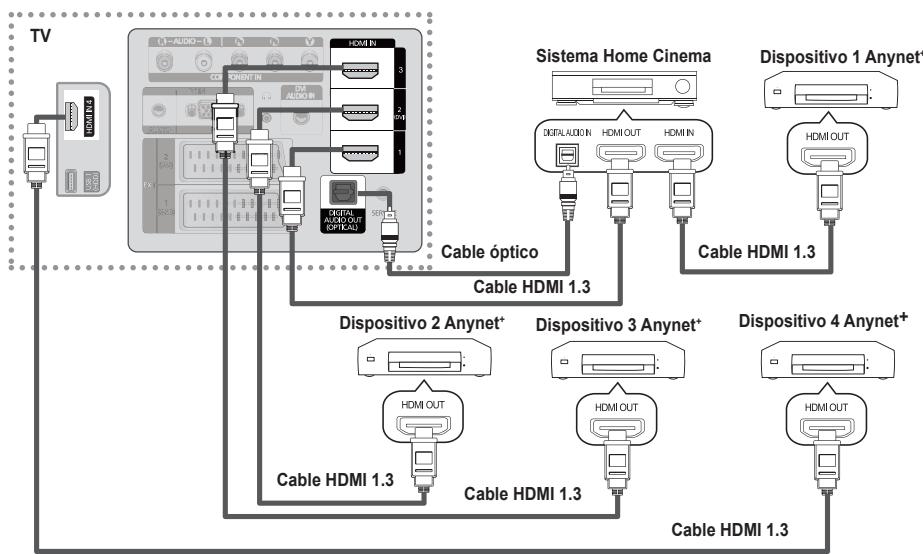

■ Conexión de dispositivos Anynet+......35

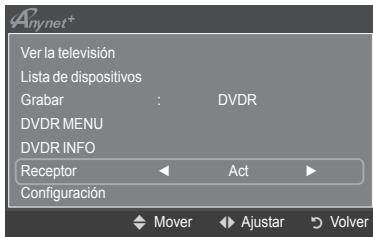

■ Configuración de Anynet+ 36
■ Conmutación entre dispositivos Anynet+ 36
■ Grabación....37
■ Escucha a través de un receptor....38
■ Solución de problemas de Anynet+....38
Recomendaciones de uso
■ Función de teletexto....39

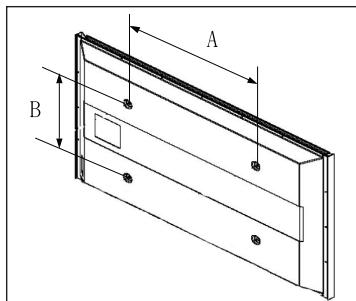

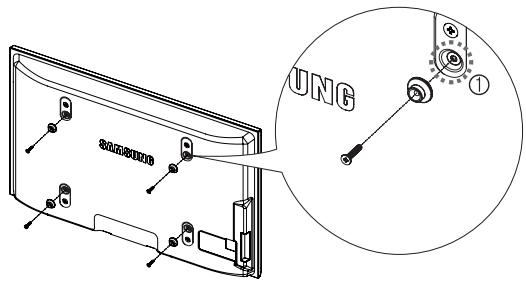

■ Especificaciones del equipo de montaje en la pared (VESA)......40
■ Preparación para instalar el montaje mural....41

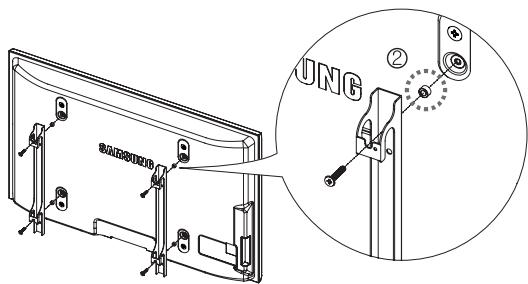

■ Fijación del televisor a la pared....41

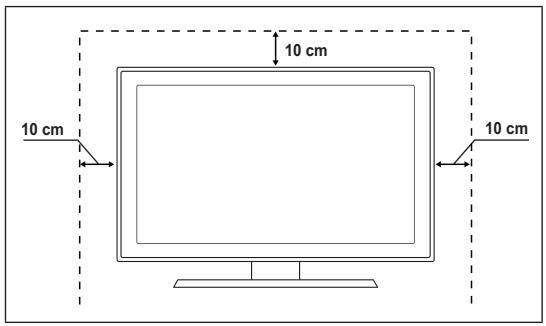

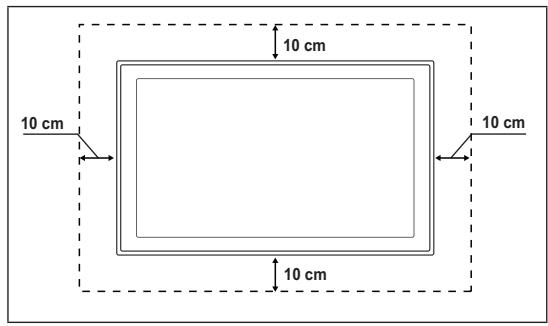

■ Seguridad en el espacio de instalación....42

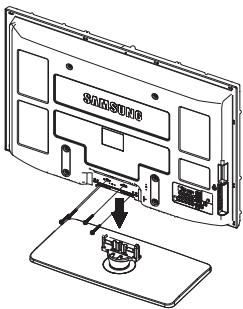

■ Cómo montar el soporte base (según el modelo)....42
■ Soporte de cables 42
■ Identificación de problemas....43
■ Especificaciones....46

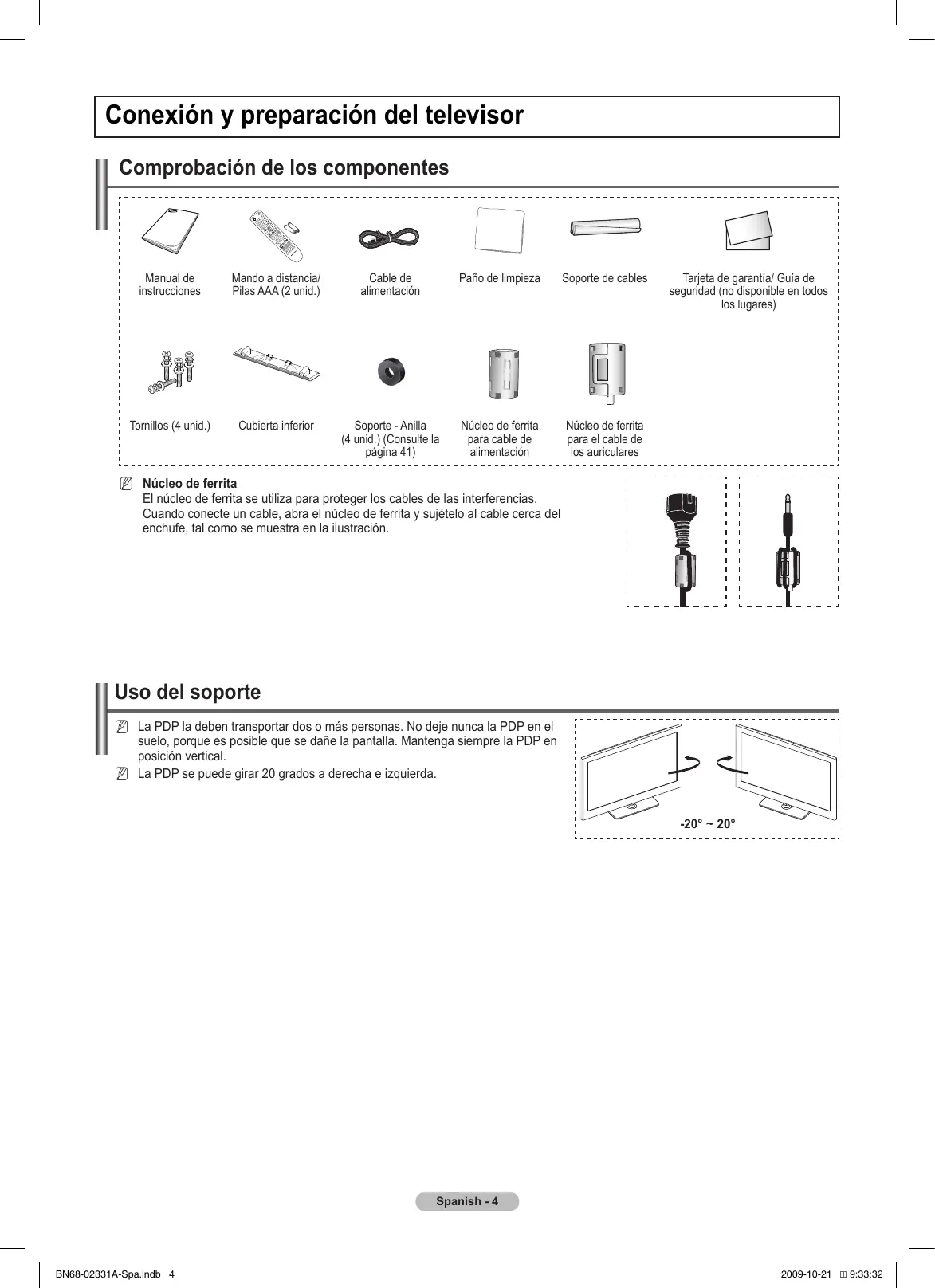

Conexión y preparación del televisor
Comprobación de los componentes
Manual de instrucciones
Mando a distancia/Pilas AAA (2 unid.)
Cable de alimentación
Paño de limpieza
Soporte de cables
Tarjeta de garantía/ Guía de seguridad (no disponible en todos los lugares)
Tornillos (4 unid.)
Cubierta inferior
Soporte - Anilla (4 unid.) (Consulte la página 41)
Núcleo de ferrita para cable de alimentación
Núcleo de ferrita para el cable de los auriculares
Núcleo de ferrita
El núcleo de ferrita se utiliza para proteger los cables de las interferencias. Cuando conecte un cable, abra el núcleo de ferrita y sujételo al cable cerca del enchufe, tal como se muestra en la ilustración.
Uso del soporte
√ La PDP la deben transportar dos o más personas. No deje nunca la PDP en el suelo, porque es posible que se dañe la pantalla. Mantenga siempre la PDP en posición vertical.

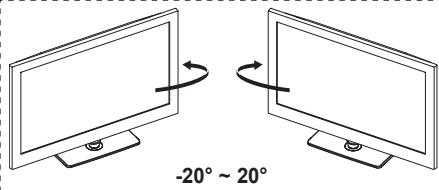

La PDP se puede girar 20 grados a derecha e izquierda.
El color y la forma del producto pueden variar según el modelo.

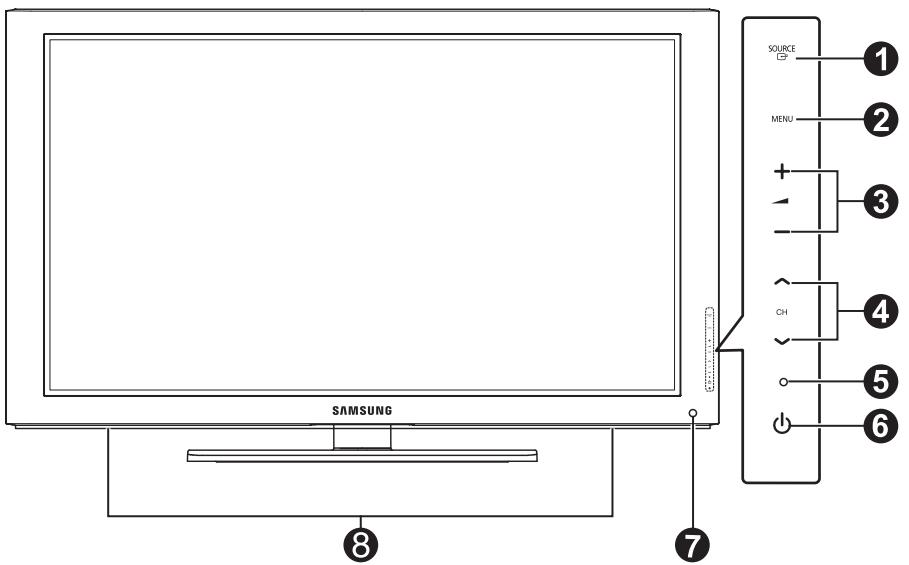

Botones del panel frontal
Toque cada botón para activar la función.
① SOURCE
Cambia entre todas las fuentes de entrada disponibles (TV, Ext1, Ext2, AV, Componente, PC, HDMI1, HDMI2/DVI, HDMI3, HDMI4, USB).
En el menú en pantalla, utilice este botón como lo haría con el botón ENTER del mando a distancia.
Púlselo para ver en pantalla un menú de las características del televisor.
③ + -
Púlselos para subir o bajar el volumen. En el menú de la pantalla, use los botones + ▲ - del mismo modo que los botones ◀ y ▶ del mando a distancia.
4 ^ CH √
Permiten cambiar de canal. En el menú de la pantalla, use los botones ▲ CH √ del mismo modo que los botones ▲ y ▼ del mando a distancia.
⑤ INDICADOR DE ENCENDIDO
Parpadea y se apaga cuando se enciende el aparato y se ilumina en el modo en espera.
6 ⏻ (POWER)
Púlselo para encender o apagar el TV.
⑦ SENSOR DEL MANDO A DISTANCIA
El mando a distancia debe dirigirse hacia este punto del televisor.
8 ALTAVOCES

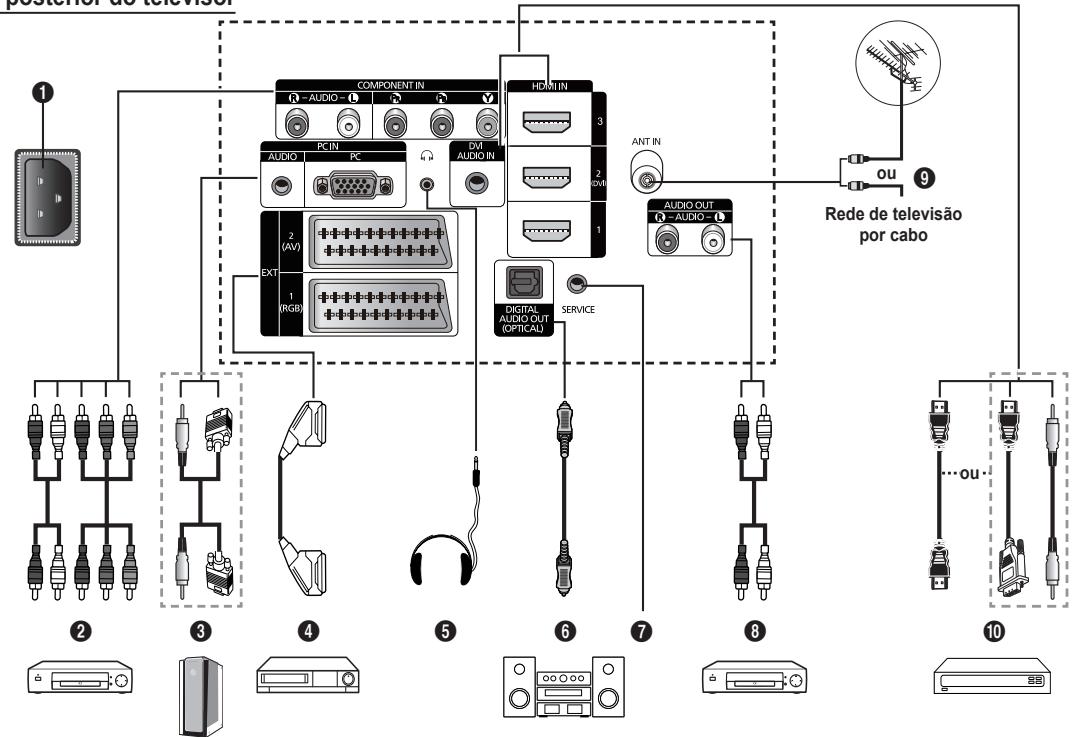

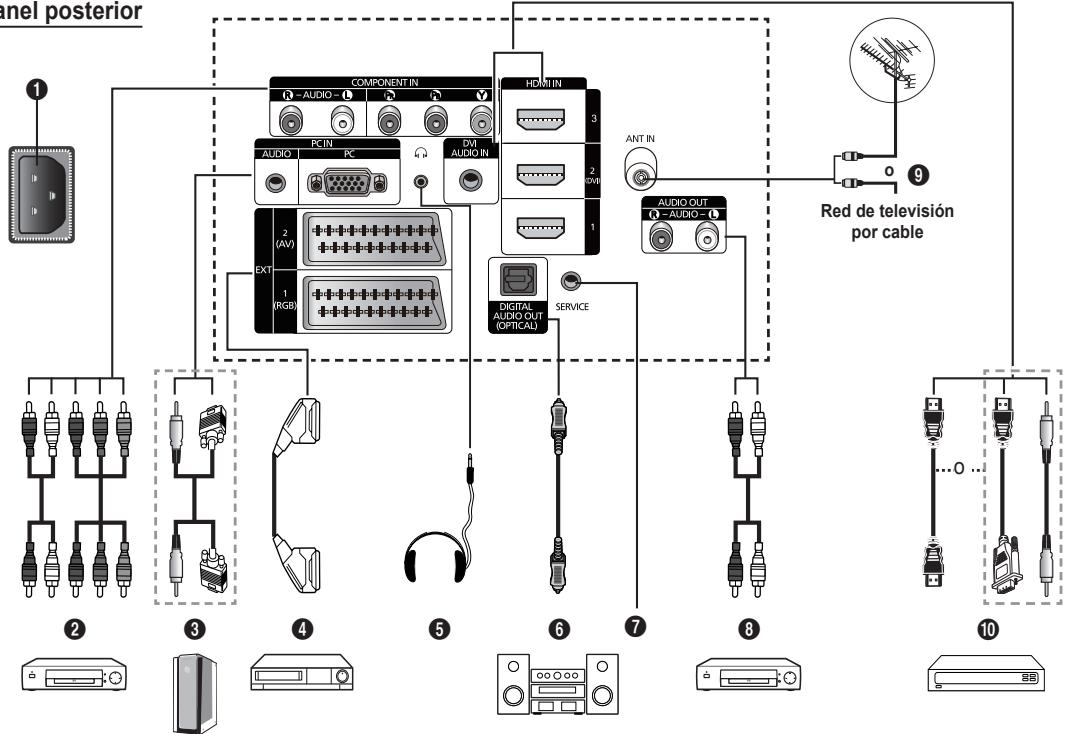

TV Panel posterior
El color y la forma del producto pueden variar según el modelo.
Cuando conecte un dispositivo externo, debe hacer coincidir los colores del terminal de conexión y del cable.
Al conectar un sistema de audio o vídeo al aparato, asegúrese de que todos los elementos están apagados.
① POWER IN
Conexión al cable de alimentación suministrado.
② COMPONENT IN
Entradas de audio (AUDIO L/R) y vídeo (Y / P B / P R ) para componentes.
③ PC IN (AUDIO / PC)
Conexión para el terminal de salida de vídeo y audio del PC.
4 EXT 1, EXT 2
Terminales de entrada o salida para dispositivos externos, como aparatos de vídeo, reproductores de DVD, consolas de videojuegos o reproductores de videodiscos. Especificación de entrada/ salida.
En el modo EXT, DTV sólo admite Vídeo y Audio SD MPEG.
En el modo EXT, Modo Juego no está disponible.
Especificación de entrada/salida
| Conector | Entrada | Salida |
| Video | Audio(L/R) | RGB | Video + Audio(L/R) |
| EXT 1 | √ | √ | √ | Sólo está disponible la salida de TV o DTV. |
| EXT 2 | √ | √ | | La salida que puede elegir. |
5 AURICULARES
Puede conectar unos auriculares si desea ver un programa de televisión sin molestar a las personas que están en la misma habitación.
El uso continuado de auriculares a un volumen elevado puede dañar la capacidad auditiva.
6 DIGITAL AUDIO OUT (OPTICAL)
Se conecta al componente de audio digital.
7 SERVICE
Conector para servicio.
⑧ AUDIO OUT(AUDIO R/L)
Puede conectar las señales de audio RCA desde el televisor a una fuente externa, como un equipo de audio.
⑨ ANT IN
Conector coaxial de 75 Ω para antena o red por cable.
⑩ HDMI IN 1, 2(DVI), 3
No se necesita conexión de audio adicional para una conexión de HDMI a HDMI.
- Cuando se usa una conexión de cable HDMI/DVI, se debe conectar en el terminal HDMI IN 2(DVI).
¿Qué es HDMI?
- La interfaz multimedia de alta definición (HDMI según sus siglas en inglés) permite la transmisión de los datos de vídeo digital de alta definición y varios canales de sonido digital.
- El terminal HDMI/DVI admite la conexión DVI con un dispositivo ampliado mediante el cable apropiado (no suministrado). La diferencia entre los dispositivos HDMI y DVI es que el HDMI es más pequeño, tiene instalada la función de codificación HDCP (protección alta de la copia digital del ancho de banda) y es compatible con el sonido digital de varios canales.
DVI AUDIO IN
Salidas de audio DVI para dispositivos externos.
Modos compatibles con HDMI/DVI y componentes
| 480i | 480p | 576i | 576p | 720p | 1080i | 1080p |
| HDMI/DVI 50Hz | X | X | X | O | O | O | O |
| HDMI/DVI 60Hz | X | O | X | X | O | O | O |
| Componente | O | O | O | O | O | O | O |

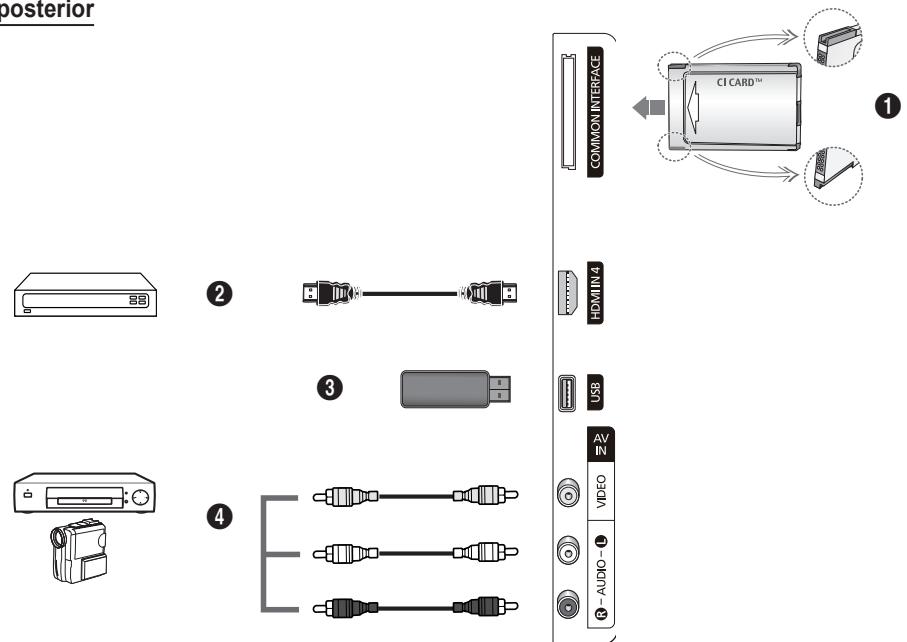

TV Panel posterior
El color y la forma del producto pueden variar según el modelo.
① Ranura COMMON INTERFACE
Inserte la tarjeta Cl(Cl+) (Interfaz común) en la ranura. (Consulte la página 24)
- Si no se inserta una TARJETA CI(CI+) con algunos canales, en la pantalla aparece Señal codificada.
- En 2 o 3 minutos aparecerá en la pantalla la información del enlace que contiene un número telefónico, un identificador de TARJETA CI(Cl+), un identificador del sistema y demás información. Si aparece un mensaje de error, póngase en contacto con su proveedor de servicios.
- Si ha terminado la configuración de la información del canal, aparecerá el mensaje Actualiz. completa, que indica que la lista de canales ya se ha actualizado.
- Según el modelo, puede que aparezca un mensaje solicitándole la contraseña de Parental Lock al volver a insertar la tarjeta CI.
- Según el modelo, aunque Parental Lock esté configurado como Allow All, puede que aparezca un mensaje solicitándole la contraseña para los programas dirigidos a adultos (más de 18 años).

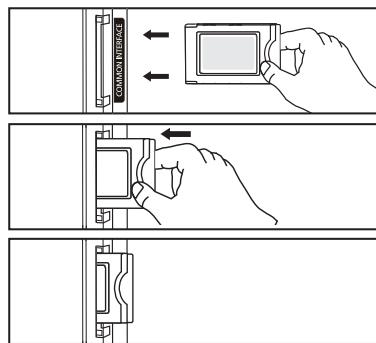

Inserte la tarjeta CI(CI+) en la dirección marcada sobre ella.
La ‘TARJETA CI(CI+)’ no se admite en algunos países, zonas o emisoras; consulte a su distribuidor local.
La función CI(CI+) sólo se aplica al modelo PS******P. Si tiene algún problema, póngase en contacto con el proveedor del servicio.
② HDMI IN 4
Conexión para el terminal HDMI de un dispositivo que tenga salida HDMI.
③ USB
Conexión para un dispositivo de almacenamiento masivo USB para ver archivos de fotos (JPEG) y reproducir archivos de audio (MP3).
4 AV IN (VIDEO, AUDIO L/R)
Se conecta a las entradas de vídeo y audio para dispositivos externos, como una videocámara o un aparato de vídeo.

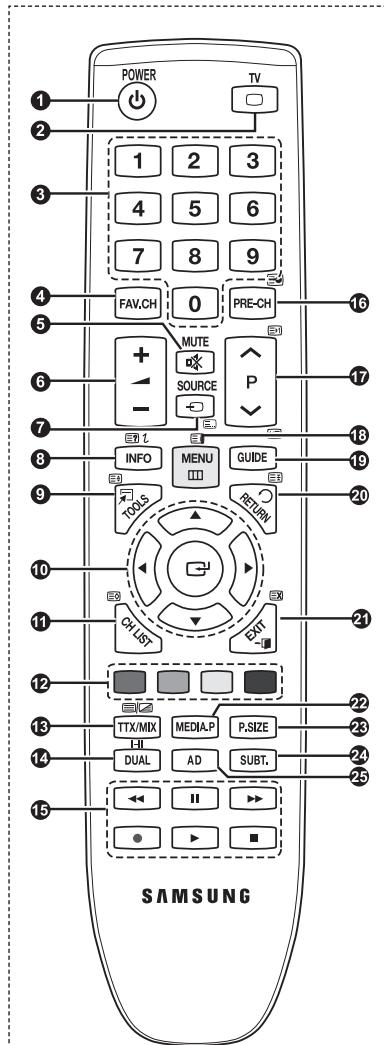

Puede utilizar el mando a una distancia del televisor de hasta 23 metros.
El exceso de luz puede influir en el rendimiento del mando a distancia.
1 Botón POWER
(enciende y apaga el televisor)
② Selecciona directamente el modo TV.

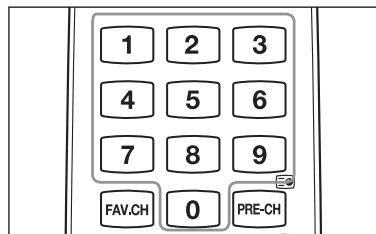

③ Botones numéricos para acceso directo a los canales.
4 Pulse este botón para sintonizar sus canales favoritos.
⑤ Interrupción momentánea del sonido.
6 + Subir el volumen
[-] Bajar el volumen
7 Selección de fuente disponible.
8 Se utiliza para ver información sobre la emisión actual.
9 Permite seleccionar rápidamente las funciones que se usan con mayor frecuencia.
10 Control del cursor en el menú
11 Botón de control del canal
12 Utilice estos botones en la Lista de canales, Media Play, etc.
14 Selección del modo de sonido.
15 Use estos botones en la Lista de canales, Media Play y Anynet+.
16 Canal anterior
17 Canal siguiente
Canal anteriorl.
18 Muestra el menú de pantalla principal.
19 Visualización de la Guía electrónica de programas (EPG).
20 Vuelve al menú anterior.
21 Salir del menú en pantalla.

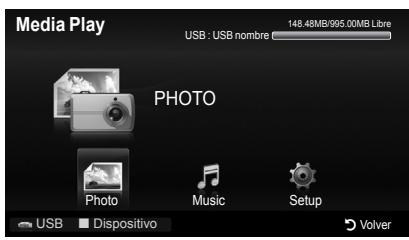

22 Esta función permite ver y reproducir archivos de fotos (JPEG) y de música (MP3) desde un dispositivo externo.
23 Selección del tamaño de la imagen.
24 Visualización de subtítulos digitales.
25 Selección de la descripción de audio.

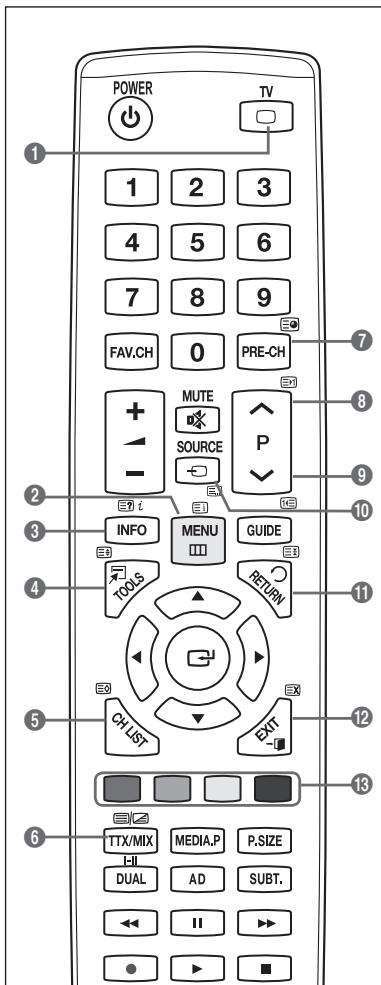

Funciones del teletexto
② Sale del teletexto (según los modelos)
⑦ Selección del modo de teletexto (LIST/FLOF)
8 Mostrar el teletexto
9 Tamaño del teletexto
12 Selección de tema de Fastext
13 Visualización de teletexto/mezclar información de teletexto y emisión normal
16 Página secundaria de teletexto
17 P ▲ : Página siguiente del teletexto
P ▼ : Página de teletexto anterior
18 Índice del teletexto
20 Teletexto en espera
21 Cancelar teletexto
Instalación de las pilas en el mando a distancia
- Levante la tapa de la parte posterior del mando a distancia, como se muestra en la ilustración.
- Inserte dos pilas de tamaño AAA.
Compruebe que los extremos ‘+’ y ‘-’ de las pilas concuerdan con el diagrama del interior del compartimiento.
- Cierre la tapa.
Si no va a utilizar el mando a distancia durante mucho tiempo, quite las pilas y guárdelas en un lugar fresco y seco.
Si el mando a distancia no funciona, haga estas comprobaciones
- ¿Está encendido el TV?
- ¿Están intercambiados los polos positivos y negativos de las pilas?
- ¿Se han agotado las pilas?
- ¿Ha habido un corte de luz o el cable está desconectado?
- ¿Hay un fluorescente o un neón a poca distancia?
El cable de alimentación se conecta a la parte trasera del televisor.
- Enchufe el cable de alimentación en una toma eléctrica adecuada.
El indicador del modo de espera se enciende en el equipo.
- Pulse el botón POWER ⏻ del equipo.
También puede pulsar el botón POWER ⏻ o el botón TV del mando a distancia para encender el televisor.
El programa que estaba viendo por última vez se vuelve a seleccionar de forma automática.
- Pulse los botones numéricos (0\~9) o de canales arriba/abajo (∧ / ∨) del mando a distancia o el botón g ∧ CH ∨ f del equipo.
Cuando encienda el equipo por primera vez, se le pedirá que elija el idioma en el que quiere que aparezcan los menús.
- Para apagar el televisor, vuelva a pulsar el botón POWER ⏻.
Cómo poner el televisor en modo de espera
El aparato puede ponerse en modo de espera para reducir el consumo eléctrico. El modo de espera es muy útil si desea interrumpir la visualización momentáneamente (durante la comida, por ejemplo).
- Pulse el botón POWER ⏻ del mando a distancia.
La pantalla se apaga y aparece un indicador de modo de espera rojo en el equipo.
-
Para volver a encender el equipo, pulse de nuevo los botones POWER ⏻, numéricos (0\~9), TV o de canal arriba/abajo (∧ / ∨).
No deje el aparato en modo de espera durante períodos largos de tiempo (cuando está de vacaciones, por ejemplo). Lo más conveniente es desenchufar el aparato de la red eléctrica y de la antena.
-
Con el aparato encendido, pulse el botón MENU. En la pantalla aparece el menú principal. En el lado izquierdo del menú hay los iconos: Imagen, Sonido, Canal, Configuración, Entrada, Aplicación, Asistencia técnica.
-
Pulse los botones ▲ o ▼ para seleccionar un icono. Después pulse el botón ENTER para acceder al submenú del icono.
-
Pulse el botón EXIT para salir.
☑ Pasado aproximadamente un minuto, los menús de la pantalla desaparecen.
Se puede usar el botón TOOLS para seleccionar rápida y fácilmente las funciones que se usan con más frecuencia. El menú Herramientas cambia según el modo de entrada externo que se está viendo.

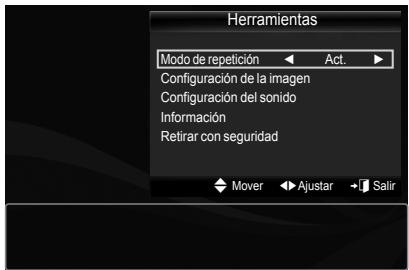

- Pulse el botón TOOLS. Aparece el menú Herramientas.
- Pulse los botones ▲ o ▼ para seleccionar un menú y, a continuación, pulse el botón ENTER.
- Pulse los botones ▲ / ▼ / ◀ / ▶ / ENTER para mostrar, cambiar o activar los elementos seleccionados. Para ver una descripción más detallada de cada función, consulte la página correspondiente.

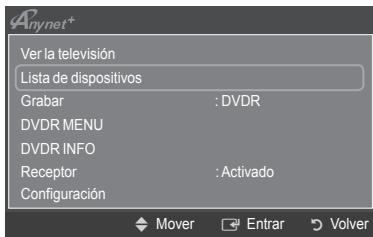

• Anynet ^+ (HDMI-CEC), Consulte la página 36

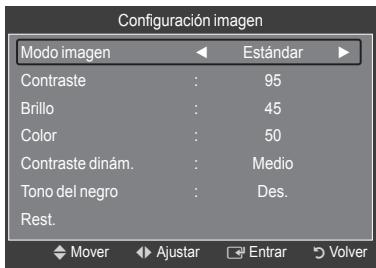

- Modo imagen, Consulte la página 16

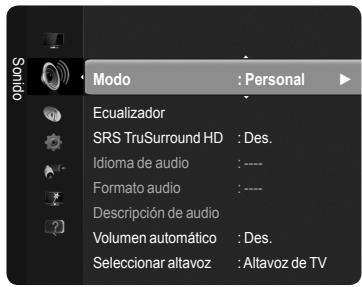

- Modo de sonido, Consulte la página 21
• Temp. desc., Consulte la página 23
• SRS TS HD, Consulte la página 21
- Ahorro energía, Consulte la página 25
- Añadir a Favoritos (o Borrar de Favoritos), Consulte la página 14

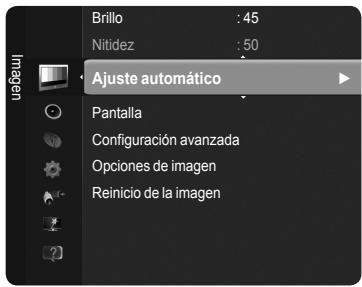

- Ajuste automático, Consulte la página 19
Visualización de la pantalla
La pantalla identifica el canal actual y el estado de algunos ajustes de audio-vídeo.
Pulse el botón INFO para ver la información.
Pulse el botón INFO del mando a distancia. El televisor mostrará el canal, el tipo de sonido y el estado de ciertos ajustes de imagen y sonido.
- ▲, ▼: Puede ver otra información del canal. Si desea ir al canal actualmente seleccionado, pulse el botón ENTER.
- ◀, ▶: Puede ver la información de programas del canal actual.
Pulse el botón INFO otra vez o espere unos 10 segundos; la información desaparecerá automáticamente.
Cuando el televisor se enciende por primera vez, los valores se inician correlativamente de forma automática.
El salvapantallas se activa si durante más de 1 minuto no hay ninguna entrada desde el teclado del mando a distancia mientras Plug & Play está en ejecución.
El salvapantallas se activa si durante más de 15 minutos no se detecta ninguna señal de funcionamiento.
Si accidentalmente selecciona un país erróneo para su televisor, puede que los caracteres de la pantalla se vean de manera incorrecta.
- Pulse el botón POWER del mando a distancia. El menú Select the OSD Language se muestra automáticamente. Seleccione el idioma con los botones ▲ o ▼. Pulse el botón ENTER para confirmar la elección.
- Pulse los botones ◀ o ▶ para seleccionar Demo tienda o Uso doméstico y, a continuación, pulse el botón ENTER.
Es recomendable configurar el televisor en el modo Uso doméstico para obtener la mejor imagen en un entorno doméstico.
El modo Demo tienda sólo es necesario en los entornos comerciales.
Si la unidad accidentalmente se configura en el modo Demo tienda y se desea volver a Uso doméstico (estándar): Pulse el botón del volumen del televisor. Cuando se muestra la OSD del volumen, mantenga pulsado el botón MENU del televisor durante 5 segundos.
- Pulse el botón ENTER. Seleccione el país pulsando los botones ▲ o ▼. Pulsar el botón ENTER para confirmar la selección.
☑ Después de seleccionar el país en el menú Country, algunos modelos pueden presentar una opción adicional para configurar el código PIN.
Para introducir el código PIN, 0-0-0-0 no está disponible.
- Pulse los botones ▲ o ▼ para memorizar los canales de la conexión seleccionada y pulse el botón ENTER.
• Aérea : Señal de antena aérea.
- Cable : Señal de antena del cable.
-
Pulse los botones ▲ o ▼ para seleccionar la fuente de antena que desea memorizar. Pulse el botón ENTER para seleccionar Empezar.
-
Digital y Analógico : Canales digitales y analógicos.
• Digital : Canales digitales.
• Analógico : Canales analógicos.
La búsqueda de canales se iniciará y terminará automáticamente.
Para ver una descripción más detallada sobre cómo seleccionar el modo Cable, consulte el capítulo Guardado automático. Consulte la página 12.
- Aparece automáticamente el mensaje Configurar el modo del reloj. Pulse el botón ENTER. Pulse los botones ▲ o ▼ para seleccionar Auto y, a continuación, pulse el botón ENTER.
☑ Si selecciona Manual, se muestra Configurar fecha y hora actuales. (Para ver una descripción más detallada de la opción Manual, Consulte la página 23).
Si ha recibido una señal digital, se ajustará la hora automáticamente.
- Se muestran unas breves instrucciones en Cómo obtener el mejor rendimiento del nuevo HDTV. Pulse el botón ENTER
Si desea reiniciar esta función...
- Pulse el botón MENU para ver el menú. Pulse los botones ▲ o ▼ para seleccionar Configuración y, a continuación, pulse el botón ENTER.
- Pulse de nuevo el botón ENTER para seleccionar Plug & Play.
- Escriba su código PIN de 4 dígitos. El código PIN predeterminado para un televisor nuevo es '0-0-0-0'.
Si desea cambiar el número PIN, Consulte la página 25.
La función Plug & Play está disponible sólo en el modo TV.
Memorización de los canales
País
Canal digital : Se puede cambiar el país de los canales digitales.
Canal analógico : Se puede cambiar el país de los canales analógicos.
Aparece la pantalla para la introducción del número PIN. Escriba su código PIN de 4 dígitos.
Guardado automático
Busca todos los canales de las emisoras activas (la disponibilidad depende del país) y los memoriza en el televisor.
Configure el televisor para memorizar los canales de la conexión seleccionada.
• Aérea : Señal de antena aérea.
- Cable : Señal de antena del cable.
Puede seleccionar la fuente de antena que desea memorizar.
- Digital y Analógico : Canales digitales y analógicos.
• Digital : Canales digital.
• Analógico : Canales analógicos.
Al seleccionar Cable,
- Modo Búsqueda : Muestra el modo de búsqueda. (Rápida)
- ID red : Muestra el código de identificación de la red.
- Frecuencia : Muestra la frecuencia del canal.
- Modulación : Muestra los valores de modulación disponibles.
- Velocidad de símbolo : Muestra las velocidades de símbolo disponibles.
- Modo Búsqueda : Muestra el modo de búsqueda. (Completa, Red)
- Frecuencia de inicio : Muestra los valores de la frecuencia de inicio.
- Frecuencia de parada : Muestra los valores de la frecuencia de parada.
- Modulación : Muestra los valores de modulación disponibles.
- Velocidad de símbolo : Muestra las velocidades de símbolo disponibles.
Si desea detener el Guardado automático, pulse el botón ENTER.
Aparece el mensaje ¿Detener programación automática?.
Seleccione Sí con los botones ◀ o ▶ y, a continuación, pulse el botón ENTER.
Guardado manual
Busca un canal manualmente y lo memoriza en el televisor.
Canal digital (Digital)
Almacenamiento manual de canales digitales.
- Canal : Establezca el número del canal con los botones ▲, ▼ o numéricos (0\~9).
- Frecuencia : Establezca la frecuencia con los botones numéricos (0\~9).
- Ancho de banda : Establezca el ancho de banda con los botones ▲ o ▼.
Una vez finalizada, la lista de canales se actualiza automáticamente.
Canal analógico
Almacenamiento manual de canales analógicos.
- Programa (número de programa que asignar a un canal): Establezca el número del programa con los botones ▲, ▼ o numéricos (0\~9).
- Sistema de color → Automático / PAL / SECAM / NTSC 4.43 : Establezca el valor del sistema del color con los botones ▲ o ▼.
- Sistema de sonido → BG / DK / I / L : Establezca el sistema del sonido con los botones ▲ o ▼
- Canal (si conoce el número de canal que desea guardar): Pulse los botones ▲ o ▼ para seleccionar C (canal aéreo) o S (canal por cable). Pulse el botón ▶ y después ▲, ▼ o los botones numéricos (0\~9) para seleccionar el número que desee.
Si se produce un sonido anormal o no se produce sonido, vuelva a seleccionar el estándar de sonido adecuado.
- Buscar (si no conoce los números de los canales): Pulse los botones ▲ o ▼ para iniciar la búsqueda. El sintonizador explora el rango de frecuencia hasta que se recibe en la pantalla el primer canal o el canal que se ha seleccionado.
- Guardar (cuando guarde el canal y el número de programa asociado): Ajústelo a Aceptar pulsando el botón ENTER.
Modo de canal
- C (Modo de canal aéreo) : Puede seleccionar un canal introduciendo el número asignado a cada emisora aérea en este modo.
- S (Modo de canal por cable) : Puede seleccionar un canal introduciendo el número asignado a cada canal por cable de este modo.
Opción de búsqueda de cable
Puede establecer opciones adicionales, como la frecuencia y la velocidad de símbolo, para la búsqueda de la red por cable. (Dependiendo del país)
- Frecuencia inicio : Muestra los valores de la frecuencia de inicio.
- Frecuencia parada : Muestra los valores de la frecuencia de parada.
- Modulación : Muestra los valores de modulación disponibles.
- Velocidad de símbolo : Muestra las velocidades de símbolo disponibles.
Si el valor de Frecuencia inicio es mayor que el de Frecuencia parada, se muestra un mensaje de advertencia.
□ Guía completa / Miniguía
La información de la Guía electrónica de programas (EPG) la proporcionan las emisoras. Las entradas de los programas pueden aparecer vacías u obsoletas, según la información proporcionada por un canal determinado. La pantalla se actualiza dinámicamente tan pronto como hay nueva información disponible.
- Guía completa : Muestra la información de los programas ordenados por hora en segmentos de una hora. Muestra la información de dos horas de programa que se puede desplazar adelante o atrás en el tiempo.
- Miniguía : La información de cada programa se muestra en una línea de la pantalla de la miniguía del canal actual desde el programa actual en adelante según el orden de la hora de inicio del programa.

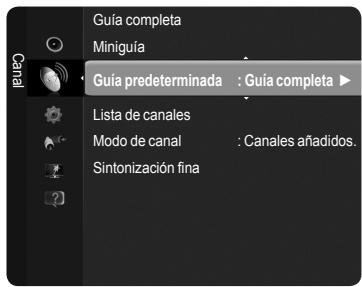

□ Guía predeterminada
Miniguía / Guía completa
Puede decidir que se muestre la Miniguía o la Guía completa cuando se pulsa el botón GUIDE del mando a distancia.
También puede ver el menú de la guía pulsando el botón GUIDE.


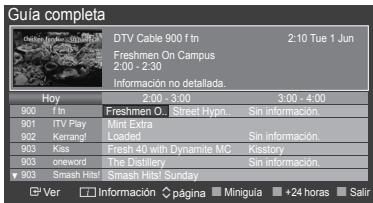

Uso de Guía completa / Miniguía
| ▲ / ▼ / ◀ / ▶, ENTER | Seleccionar un programa con los botones ▲/▼/◀ / ▶ ENTER Botón. |
| ROJO | Intercambiar entre Guía completa o Miniguía. |
| VERDE | Guía completa : Desplazarse rápidamente hacia atrás (-24 horas). |
| AMARILLO | Guía completa : Desplazarse rápidamente hacia adelante. (+24 horas). |
| AZUL | Salir de la guía. |
| INFO | Botón INFO para obtener información detallada. |
□ Modo Canal
Cuando se pulsa el botón P (∧/∨) se cambian los canales en la lista de canales seleccionados.
Canales añadidos : Los canales se cambian en la lista de canales memorizados.
Canales favoritos : Los canales se cambian en la lista de canales favoritos.
□ Sintonización fina (sólo canales analógicos)
Si la recepción es clara, no tendrá que ajustar la sintonización del canal porque esto se hace automáticamente cuando se ejecuta la función de búsqueda y memorización. Si la señal es débil o está distorsionada, puede que deba realizar manualmente la sintonización fina del canal.
☑ Los canales que se han ajustado con sintonización fina se marcan con un asterisco * a la derecha del número de canal en la banda del canal.
Si no almacena en la memoria el canal que ha ajustado con la sintonización fina, los ajustes no se guardan.
Para reiniciar la sintonización fina, seleccione Rest. pulsando los botones ▼ y, a continuación, pulse el botón ENTER.
Con este menú puede agregar y borrar los canales o configurarlos como favoritos y usar la guía de programas de las emisoras digitales.
Seleccione un canal en la pantalla Todos los canales, Canales añadidos, Favoritos o Programado con los botones ▲ o ▼ y pulse el botón ENTER. A continuación puede ver el canal seleccionado.
- Todos los canales : Muestra todos los canales disponibles actualmente.
- Canales añadidos : Muestra todos los canales añadidos.
- Favoritos : Muestra todos los canales favoritos.

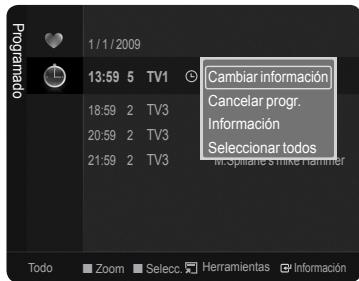

- Programado : Muestra todos los programas actualmente reservados.
También puede pulsar el botón CH LIST del mando a distancia para mostrar las listas de canales.
Uso de los botones de colores en la lista de canales
- Rojo (Tipo de canal) : Conmuta entre TV, radio, datos/otros y todo.
- Verde (Zoom) : Amplía o disminuye el número del canal.
- Amarillo (Seleccionar) : Selecciona varias listas de canales.
- TOOLS (Herramientas) : Muestra los menús Borrar (o Añadir), Añadir a Favoritos (o Borrar de Favoritos), Visualiz. con temporiz., Editar nombre de canal, Modificac. número canal, Ordenar, Bloquear (o Desbloquear), Selecionar todos, Seleccionar todos, o Guardado automático.
(Los menús de herramientas pueden cambiar, dependiendo de la situación.)
Iconos de la pantalla de estado del canal
| A | Un canal analógico. | √ | Canal seleccionado al pulsar el botón amarillo. |
| ♥ | Un canal configurado como favorito. | | Programa que se está emitiendo. |
| Un canal bloqueado. | | Programa reservado. |
□ Menús de herramientas de los canales (en Todos los canales / Canales añadidos / Favoritos)
Pulse el botón TOOLS para usar el menú Herramientas.
Los elementos del menú de Herramientas pueden variar según el estado del canal.
Añadir / Borrar
Puede suprimir o añadir un canal para que se muestren los canales que desee.
Todos los canales borrados se mostrarán en el menú Todos los canales.
Un canal de color gris quiere decir que se ha suprimido.
El menú Añadir sólo aparece con los canales borrados.
También puede borrar un canal en los menús Canales añadidos o Favoritos de la misma manera.
Añadir a Favoritos / Borrar de Favoritos
Puede configurar como favoritos los canales que vea con más frecuencia.
Pulse el botón TOOLS para ver el menú Herramientas.
También puede establecer los canales favoritos seleccionando Herramientas → Añadir a Favoritos (o Borrar de Favoritos).
Si desea seleccionar los canales favoritos que ha configurado, pulse el botón FAV.CH del mando a distancia.
Se mostrará el símbolo “♥” y el canal se configurará como favorito..
Todos los canales favoritos se mostrarán en el menú Favoritos.
Bloquear / Desbloquear
YPuede bloquear un canal para que no se pueda seleccionar ni visualizar. Está función está disponible sólo cuando Seguridad niños está configurado como Act.. (página 25)
Aparece la pantalla para la introducción del número PIN. Escriba su código PIN de 4 dígitos.
El código PIN predeterminado para un televisor nuevo es '0-0-0-0'. Se puede cambiar el PIN seleccionando Cambiar PIN en el menú.
Se muestra el símbolo “☐” y el canal queda bloqueado.
Visualiz. con temporiz.
Si reserva un programa que desea ver, el canal se cambia automáticamente al canal reservado en la lista de canales aunque esté viendo otro canal. Para reservar un programa, en primer lugar debe configurar la hora actual. (Página 23)
Sólo se pueden reservar los canales memorizados.
Puede ajustar el canal, el mes, el día, el año, la hora y el minuto directamente pulsando los botones numéricos del mando a distancia.
La reserva de un programa se muestra en el menú Programado.
Guía de programas digitales y reserva de visualización
Si se ha seleccionado un canal digital y se pulsa el botón ▶, aparece la guía de programas del canal. Se puede reservar un programa mediante el procedimiento descrito anteriormente.
- Editar nombre de canal (sólo canales analógicos)
Los canales se pueden etiquetar con el propósito de que cuando éstos se seleccionan se pueda ver su nombre.
Los nombres de los canales digitales se asignan automáticamente y no se pueden etiquetar.
■ Modificac. número canal (sólo canales digitales)
También puede editar el número del canal pulsando los botones numéricos del mando a distancia.
- Ordenar (sólo canales analógicos)
Esta operación permite cambiar los números de programa de los canales memorizados. Puede que sea necesario realizarla después de la memorización automática.
- Seleccionar todos / Seleccionar todos
Puede realizar las funciones de añadir, borrar, añadir a favoritos, borrar de favoritos, bloquear o desbloquear con varios canales al mismo tiempo. Seleccione los canales que desee y pulse el botón amarillo para configurar los canales seleccionados al mismo tiempo.
La marca √ aparece a la izquierda de los canales seleccionados.
YSólo se puede seleccionar Selecionar todos si hay canales seleccionados.
Guardado automático
☑ Si desea más detalles sobre las opciones de configuración, consulte el capítulo Memorización de los canales. Consulte la página 12.
Si el canal está bloqueado con la función Seguridad niños aparece la ventana para la introducción del código PIN.
□ Menús de herramientas de la lista de canales (en Programado)
Se puede ver, cambiar o borrar una reserva.
- Cambiar información : Seleccionelo para cambiar la reserva de visualización.
- Cancelar programaciones : Selecciónelo para cancelar la reserva de visualización.
Información : Selecciónelo para ver una reserva de visualización. (También puede cambiar la información de la reserva.)
- Seleccionar todos / Seleccionar todos : Seleccionar o deseleccionar todos los programas reservados.
Cambio de la configuración de la imagen
Modo
Puede seleccionar el tipo de imagen que mejor cumpla sus requisitos de visualización.
Dinámico / Estándar / Eco / Película
Pulse el botón TOOLS para ver el menú Herramientas.
También se puede configurar el modo de la imagen seleccionando Herramientas → Modo imagen.
□ Ilumin. celda / Contraste / Brillo / Nitidez / Color / Matiz (V/R)
El televisor tiene varias opciones de configuración que permiten controlar la calidad de la imagen.
- Ilumin. celda : Ajusta el brillo de los píxeles.
- Contraste : Ajusta el nivel de contraste. Cuanto más cerca de 100, mayor es ladiferencia.
• Brillo : Ajusta el nivel de brillo.
- Nitidez : Ajusta el nivel de nitidez.
• Matiz (V/R) : Ajusta el matiz del color de la imagen.
- Color : Ajusta la saturación del color de la imagen mediante la barra de la pantalla. Cuanto más cerca de 100, más saturado está el color.
Cuando se cambian Ilumin. celda, Contraste, Brillo, Nitidez, Color o Matiz (V/R), la presentación en la pantalla OSD se ajusta consecuentemente.
Los valores ajustados se guardan para cada modo de imagen.
En los modos analógicos TV, Ext., AV del sistema PAL, no se puede usar la función Matiz.
En el modo PC, sólo se pueden realizar cambios en las opciones Ilumin. celda, Contraste y Brillo.
Cada valor ajustado se almacenará por separado según su modo de entrada.
La energía consumida durante el uso se puede reducir significativamente si se disminuye el nivel del brillo de la imagen, ya que así se reduce el coste total de funcionamiento.
□ Configuración avanzada
Puede ajustar la configuración avanzada de la pantalla, incluidos el color y el contraste.
Configuración avanzada está disponible en los modos Estándar o Película.
En el modo PC sólo se pueden cambiar Contraste dinám., Gamma y Balance de blanco entre los elementos de Configuración avanzada.
Tono del negro → Des. / Oscuro / Más oscuro / El más oscuro
Puede mejorar la profundidad de la imagen ajustando la densidad del color negro.
Contraste dinám. → Des. / Bajo / Medio / Alto
Puede ajustar el contraste de la pantalla para conseguir un contraste óptimo.
Gamma
Puede ajustar la intensidad de los colores primarios (rojo, verde y azul).
Gama de colores
La gama de colores es una matriz compuesta por los colores rojo, verde y azul. Seleccione su gama favorita de colores y disfrute de unos colores auténticamente naturales.
- Auto : Configura automáticamente la gama de color de acuerdo con la fuente del vídeo de entrada.
- Original : Configura la gama de color más amplia que la de la fuente del vídeo de entrada.
- Personal : Ajusta la gama del color según las preferencias del usuario.
Personalización de la gama de colores
- Ajusta la gama del color según las preferencias del usuario. Color está disponible cuando Gama de colores está configurado en Personal.
- Color → Rojo / Verde / Azul / Amarillo / Cián / Magenta
- Rojo / Verde / Azul : Puede ajustar los valores RGB del color seleccionado.
- Rest. : Restablece la gama de colores en los valores predeterminados.
Balance de blanco
Puede ajustar la temperatura del color para conseguir colores más naturales.
- Rojo - / Verde - / Azul - / Rojo + / Verde + / Azul + : Al cambiar el valor de ajuste se actualizará la pantalla ajustada.
- Rest. : Restablece el balance de blancos predeterminado.
Tono piel
Puede ajustar el tono de piel para que sea más o menos rojo.
Al cambiar el valor de ajuste se actualizará la pantalla ajustada.
■ Mejora del borde → Des. / Act.
Puede acentuar los bordes de los objetos en las imágenes.
xvYCC → Des. / Act.
Si se activa el modo xvYCC, se aumenta el detalle y la gama de colores mientras se ven películas desde un dispositivo externo (por ejemplo, un reproductor de DVD)
xvYCC está disponible cuando el modo de imagen está configurado en Cine y la entrada externa está establecida en los modos HDMI o Componente.
Es posible que esta función no se admita, según el dispositivo externo.
□ Opciones de imagen
Puede personalizar los parámetros de imagen adicionales según sus preferencias personales.
En el modo PC sólo se pueden cambiar Tono color, Tamaño y Screen Protección de pantalla entre los elementos de Opciones de imagen.
Tono color → Frío / Normal / Cálido1 / Cálido2 / Cálido3
Puede seleccionar el tono de color que le resulte más cómodo para la vista.
Los parámetros ajustados se almacenan de acuerdo con el modo Imagen seleccionado.
Cálido1, Cálido2 o Cálido3 sólo están disponibles cuando el modo de imagen está configurado en Película.
Tamaño → Ancho auto. / 16:9 / Zoom ancho / Zoom / 4:3 / Ajuste pantalla
Puede seleccionar el tamaño de imagen que mejor se adapte a sus requisitos de visualización.
- Ancho auto. : Amplía y estira la imagen de la proporción 4:3 a 16:9.
• 16:9 : Ajusta la imagen al modo panorámico 16:9.
- Zoom ancho : Aumenta el tamaño de la imagen más que 4:3.
- Zoom : Amplía la imagen ancha de 16:9 en sentido vertical.
• 4:3 : Ajusta la imagen al modo normal 4:3.
- Ajuste pantalla : Muestra la señal HD nativa completa que no se puede ver en un televisor normal.
O bien, puede pulsar repetidamente el botón P.SIZE del mando a distancia para cambiar el tamaño de la imagen.
Según la fuente de entrada, las opciones de tamaño de la imagen pueden variar.
Las opciones disponibles pueden diferir según el modelo seleccionado.
En el modo PC, sólo se pueden ajustar los modos 16:9 y 4:3.
La configuración de cada dispositivo externo conectado a la entrada del televisor se puede ajustar y guardar.
Puede producirse una retención temporal de imagen cuando se ve una imagen estática durante más de dos horas.
Zoom ancho : Pulse el botón ▶ para seleccionar Posición y, a continuación, pulse el botón ENTER. Pulse los botones ▲ o ▼ para desplazar la pantalla hacia arriba o hacia abajo. A continuación, pulse el botón ENTER.
Zoom : Pulse el botón ▶ para seleccionar Posición y, a continuación, pulse el botón ENTER. Pulse los botones ▲ o ▼ para desplazar la imagen hacia arriba o hacia abajo. A continuación, pulse el botón ENTER. Pulse el botón ▶ para seleccionar Tamaño y, a continuación, pulse el botón ENTER. Utilice los botones ▲ o ▼ para ampliar o reducir el tamaño de la imagen en dirección vertical. A continuación, pulse el botón ENTER.
☑ Después de seleccionar Ajuste pantalla en los modos HDMI (1080i / 1080p) o Componente (1080i / 1080p): Seleccione Posición con los botones ◀ o ▶. Use los botones ▲, ▼, ◀ o ▶ para mover la imagen.
Rest. : Pulse los botones ◀ o ▶ para seleccionar Rest. y, a continuación, pulse el botón ENTER. Puede inicializar la configuración.
☑ Si se usa la función Ajuste pantalla con la entrada HDMI 720p, en los laterales superior, inferior, derecho e izquierdo de la pantalla se cortará 1 línea como en la función de sobreexploración.
■ Modo Pantalla → 16:9 / Zoom ancho / Zoom / 4:3
Cuando se configura el tamaño de la imagen como Ancho auto. en un televisor panorámico 16:9, se puede determinar el tamaño de la imagen para ver una imagen en pantalla panorámica 4:3 WSS o ninguna. Cada país europeo exige un tamaño de imagen diferente, de modo que esta función está concebida con la intención de que los usuarios la seleccionen.
Esta función está disponible en el modo Ancho auto.
Esta función no está disponible en los modos PC, Componente o HDMI.
Digital NR → Des. / Bajo / Medio / Alto / Auto
Si la señal de emisión que recibe el televisor es débil, puede activarse la función de reducción digital del ruido para reducir la estática y las imágenes superpuestas que pueden aparecer en la pantalla.
Cuando la señal sea débil, seleccione alguna de las otras opciones hasta que se vea una imagen de mejor calidad.
N.neg HDMI → Normal / Bajo
Puede seleccionar directamente el nivel de negro en la pantalla para ajustar la profundidad de ésta.
Esta función sólo está activa cuando se conecta la entrada externa a HDMI (señales RGB).
■ Demostración de movimiento Full HD 1080 → Des. / Act.
Los paneles PDP de nueva generación de Samsung's proporcionan una asombrosa claridad de movimiento Full HD cuando se ven deportes, películas y juegos muy dinámicos.
Esta función no está disponible en los modos PC, Juego, o Media Play.
■ Modo de película
Puede optimizar el modo de imagen para ver películas.
- Des. : Desactiva la función del modo de película.
- Auto1 : Ajusta automáticamente la imagen con la mejor calidad cuando se ve una película.
- Auto2 : Mejora automáticamente el texto de vídeo cuando se ven películas.
Film mode es compatible con los modos TV, Video, S-Video, Componente (480i / 1080i) y HDMI (1080i).
Sólo modo azul → Des. / Act.
Esta función es para los expertos en mediciones de dispositivos AV. Esta función muestra sólo la señal azul ya que se eliminan las señales rojas y verdes de la señal de vídeo a fin de proporcionar un efecto de filtro azul que se usa para ajustar el color y el matiz de los equipos de vídeo, como reproductores DVD, sistemas Home Cinema, etc..
Sólo modo azul está disponible cuando el modo de imagen está configurado como Película o Estándar.
■ Protección pantalla
Esta pantalla está equipada con tecnología de prevención para reducir la posibilidad de que se queme. Esta tecnología permite definir el movimiento de la imagen arriba o abajo (vertical) y de lado a lado (horizontal). El ajuste del tiempo permite programar intervalos temporales entre los movimientos de la imagen en minutos.
- Cambio de píxel : Con esta función podrá mover píxeles de forma detallada en la pantalla PDP, en sentido horizontal o vertical, para minimizar restos de imágenes en la pantalla.
Condición óptima para cambio de píxel
| Elemento | TV/Ext/AV/Componente/HDMI PC |
| Horizontal | 0~4 | 2 |
| Vertical | 0~4 | 4 |
| Tiempo (minutos) | 1~4 min | 2 min |
El valor del cambio de píxel puede variar según el tamaño (pulgadas) del monitor y el modo.
Esta función no está disponible en el modo Ajuste pantalla.
- Desplazamiento : Esta función ayuda a suprimir los restos de imágenes en la pantalla moviendo todos los píxeles de la PDP de acuerdo con un patrón. Utilice esta función si hay restos de imágenes o símbolos en la pantalla, especialmente después de haber mostrado una imagen fija en la pantalla durante un largo tiempo.
-
Lateral gris : Cuando se ve la televisión con una relación de pantalla de 4:3, ésta se puede proteger de un posible daño si se ajusta el balance de blanco en ambos extremos, el izquierdo y el derecho.
-
Claro : Cuando se establece una relación de pantalla de 4:3, con esta opción se aclaran ambos extremos, el izquierdo y el derecho.
- Oscuro : Cuando se establece una relación de pantalla de 4:3, con esta opción se oscurecen ambos extremos, el izquierdo y el derecho.
□ Reinicio de la imagen → Rest. modo imagen / Cancelar
Restablece todos los ajustes predeterminados.
Seleccione un modo de imagen que desee restaurar. La restauración se realiza en cada modo de imagen.
Preselección : Pulse el botón SOURCE para seleccionar el modo PC.
□ Ajuste automático
Esta función permite que la pantalla de PC del equipo se ajuste automáticamente a la señal de vídeo del PC. Los valores fino, grueso y posición se ajustan automáticamente.
Esta función no se puede utilizar en modo DVI-HDMI.
Pulse el botón TOOLS para ver el menú Herramientas.
También puede configurar el Ajuste automático seleccionando Herramientas → Ajuste automático.
Pantalla
El objetivo del ajuste de la calidad de imagen es eliminar o reducir las interferencias. Si el ruido no se elimina mediante la sintonización fina, ajuste la frecuencia lo mejor que pueda (gruesa) y vuelva a realizar la sintonización fina. Después de reducir el ruido, vuelva a ajustar la imagen para que quede alineada en el centro de la pantalla.
Grueso
Ajusta la frecuencia si hay distorsiones verticales en la pantalla.
Fino
Ajusta la pantalla para que sea más clara.
Posición de PC
Ajuste la posición de la pantalla del PC si no se acopla a la pantalla del TV.
Pulse los botones ▲ o ▼ para ajustar la posición vertical. Pulse los botones ◀ o ▶ para ajustar posición horizontal.
Restablecer imagen
Puede recuperar todos los ajustes de imagen predeterminados de fábrica.
☐ Configuración del software del PC (basado en Windows XP)
A continuación se muestra la configuración de pantalla de Windows para un ordenador típico. Probablemente la pantalla real de su PC sea distinta, según la versión concreta de Windows y de la tarjeta de vídeo que tenga. Aunque las pantallas reales sean diferentes, la información de configuración básica que se aplica en casi todos los casos es la misma. (En caso contrario, póngase en contacto con el fabricante del ordenador o con el distribuidor de Samsung.)
- Primero, haga clic en 'Panel de control' en el menú Inicio de Windows.
- Cuando aparezca la ventana del panel de control, haga clic en 'Apariencia y temas' y aparecerá un cuadro de diálogo.
- Cuando aparezca la ventana del panel de control, haga clic en 'Pantalla' y aparecerá un cuadro de diálogo.
- Seleccione la ficha 'Configuración' en el cuadro de diálogo. Configuración correcta del tamaño (resolución): 1920 x 1080 píxeles
Si existe una opción de frecuencia vertical en el cuadro de diálogo de configuración de la pantalla, el valor correcto es '60' o '60 Hz'. En caso contrario, haga clic en 'Aceptar' y salga del cuadro de diálogo.
Tanto la posición en la pantalla como el tamaño varían dependiendo del tipo de monitor del PC y de su resolución. Se recomiendan las resoluciones de la tabla.
Cuando se usa una conexión de cable HDMI/DVI, se debe conectar en el terminal HDMI IN 2(DVI).
No se admite el modo entrelazado.
TEI aparato puede funcionar incorrectamente si se selecciona un formato de vídeo que no sea estándar.
Los modos Independiente y Compuesto no se admiten. SOG no se admite.
☑ Un cable VGA demasiado largo o de mala calidad puede provocar que se vea la imagen con ruido en los modos de resolución alta (1920 x 1080).
Entradas D-Sub y HDMI/DVI
| Modo | Resolución | Frecuencia horizontal (kHz) | Frecuencia vertical (Hz) | Reloj de píxeles Frecuencia (MHz) | Polaridad de sincronización (H/V) |
| IBM | 640 x 350 | 31.469 | 70.086 | 25.175 | +/- |
| 720 x 400 | 31.469 | 70.087 | 28.322 | -/+ |
| MAC | 640 x 480 | 35.000 | 66.667 | 30.240 | -/- |
| 832 x 624 | 49.726 | 74.551 | 57.284 | -/- |
| 1152 x 870 | 68.681 | 75.062 | 100.000 | -/+ |
| VESA CVT | 720 x 576 | 35.910 | 59.950 | 32.750 | -/+ |
| 1152 x 864 | 53.783 | 59.959 | 81.750 | -/+ |
| 1280 x 720 | 44.772 | 59.855 | 74.500 | -/+ |
| 56.456 | 74.777 | 95.750 | -/+ |
| 1280 x 960 | 75.231 | 74.857 | 130.000 | -/+ |
| VESA DMT | 640 x 480 | 31.469 | 59.940 | 25.175 | -/- |
| 37.861 | 72.809 | 31.500 | -/- |
| 37.500 | 75.000 | 31.500 | -/- |
| 800 x 600 | 37.879 | 60.317 | 40.000 | +/+ |
| 48.077 | 72.188 | 50.000 | +/+ |
| 46.875 | 75.000 | 49.500 | +/+ |
| 1024 x 768 | 48.363 | 60.004 | 65.000 | -/- |
| 56.476 | 70.069 | 75.000 | -/- |
| 60.023 | 75.029 | 78.750 | +/+ |
| 1152 x 864 | 67.500 | 75.000 | 108.000 | +/+ |
| 1280 x 800 | 49.702 | 59.810 | 83.500 | -/+ |
| 62.795 | 74.934 | 106.500 | -/+ |
| 1280 x 960 | 60.000 | 60.000 | 108.000 | +/+ |
| 1280 x 1024 | 63.981 | 60.020 | 108.000 | +/+ |
| 79.976 | 75.025 | 135.000 | +/+ |
| 1360 x 768 | 47.712 | 60.015 | 85.500 | +/+ |
| 1440 x 900 | 55.935 | 59.887 | 106.500 | -/+ |
| 70.635 | 74.984 | 136.750 | -/+ |
| 1680 x 1050 | 65.290 | 59.954 | 146.250 | -/+ |
| VESA DMT / DTV CEA | 1920 x 1080p | 67.500 | 60.000 | 148.500 | +/+ |
| VESA GTF | 1280 x 720 | 52.500 | 70.000 | 89.040 | -/+ |
| 1280 x 1024 | 74.620 | 70.000 | 128.943 | -/- |
Control del sonido
Cambio del estándar de sonido
Modo
Puede seleccionar el tipo de efecto de sonido especial que se va a utilizar mientras ve una emisión determinada.
Estándar / Música / Película / Voz clara / Personal
Pulse el botón TOOLS para ver el menú Herramientas.
También se puede configurar el modo de sonido seleccionando Herramientas → Modo de sonido.
□ Ecualizador
Los parámetros de sonido pueden ajustarse para que se adapten a sus preferencias personales.
■ Modo: Puede seleccionar el modo de sonido que se ajuste a sus preferencias personales.
Balance: Ajusta el balance entre los altavoces izquierdo y derecho.
100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Ajuste ancho de banda): Ajusta el nivel de las diferentes frecuencias de ancho de banda.
Rest.: Restablece la configuración del ecualizador en los valores predeterminados.
SRS TruSurround HD es una tecnología combinada de TruSurround y FOCUS, TruBass.
SRS TruSurround HD permite disfrutar de un sonido surround virtual de 5.1 canales en los dos altavoces del televisor. Esta función proporciona no sólo bajos profundos sino que también mejora la resolución de las frecuencias altas.
Pulse el botón TOOLS para ver el menú Herramientas.
También se puede configurar SRS TruSurround HD seleccionando Herramientas → SRS TS HD.
TruSurround HD, SRS y el símbolo (●) son marcas comerciales de SRS Labs, Inc. La tecnología TruSurround HD está incorporada bajo licencia de SRS Labs, Inc.
Si al reproducir música el sonido del televisor no se oye correctamente, ajuste el ecualizador y SRS TruSurround HD (Des./Act.).
Idioma de audio (sólo canales digitales)
Puede cambiar los valores predeterminados para los idiomas del audio. Muestra la información del idioma para el flujo de entrada.
Sólo se puede seleccionar uno de los idiomas que ofrece la emisora.
Cuando el sonido se emite desde un altavoz principal y un receptor de audio, se puede originar un sonido de eco debido a las diferencias en la velocidad de decodificación entre el altavoz principal y el receptor de audio. En tales casos, use la función Altavoz de TV.
Sólo se puede seleccionar uno de los idiomas que ofrece la emisora.
Fabricado bajo licencia de Dolby Laboratories. Dolby y el símbolo de la doble D son marcas comerciales de Dolby Laboratories.
□ Descripción de audio (sólo canales digitales)
Es una función auxiliar de audio que proporciona una pista de audio adicional para personas con problemas de vista. Esta función maneja el flujo de audio de AD (Descripción de audio) cuando se envía desde el emisor con el audio principal. Los usuarios pueden activar o desactivar la descripción de audio y controlar el volumen.
Puede seleccionar estas opciones pulsando el botón AD del mando a distancia.
Descripción de audio → Des. / Act.
Activa o desactiva la función de descripción del audio.
Volumen
Ajusta el volumen de la descripción del audio.
Volumen está activo cuando Descripción de audio se configura como Act..
□ Volumen automático → Des. / Act.
Cada emisora tiene sus propias condiciones de señal y resulta incómodo ajustar el volumen cada vez que se cambia de canal. Esta función permite ajustar automáticamente el volumen de un canal disminuyendo la salida de sonido cuando la señal de modulación es alta o aumentando la salida de sonido cuando la señal de modulación es baja.
□ Seleccionar altavoz → Altavoz externo / Altavoz de TV
Si desea usar unos altavoces independientes, desactive el amplificador interno.
Los botones - +, MUTE no funcionan si Seleccionar altavoz está establecido en Altavoz externo.
Si se selecciona Altavoz externo en el menú Selecionar altavoz, se limita la configuración del sonido.
| Altavoces internos del televisor | Salida de audio (Optical, R/L Out) para el sistema de sonido |
| TV/Ext. /AV/Componente/ PC/HDMI | TV/Ext. /AV/Componente/PC/ HDMI |
| Altavoz de TV | Salida para altavoces | Salida de sonido |
| Altavoz externo | Silencio | Salida de sonido |
| Sin señal del vídeo | Silencio | Silencio |
□ Reinicio del sonido
Restablecer todo / Rest. modo sonido / Cancelar : Puede restaurar la configuración del sonido con los valores predeterminados de fábrica.
Selección del modo de sonido
Cuando se configura Dual I II, el modo de sonido actual se muestra en la pantalla.
| Tipo de emisión | Indicación en pantalla |
| NICAMEstéreo | Emisión normal(Audio estándar) | Mono (Uso normal) |
| Normal + NICAM Mono | NICAM | | Mono(Normal) |
| NICAM-Estéreo | NICAMStereo | | Mono(Normal) |
| NICAM Dual-I/II | NICAMDual-1 | NICAMDual-2 | Mono(Normal) |
| A2Estéreo | Emisión normal(Audio estándar) | Mono (Uso normal) |
| Bilingüe o Dual-I/II | Dual I | | Dual II |
| Estéreo | Estéreo | | Mono(mono forzado) |
Si la señal de estéreo es débil y el modo cambia de forma automática, cambie a mono.
Esta función sólo está activa en la señal de sonido estéreo. Está desactivada en la señal de sonido monoaural.
Esta función sólo está disponible en el modo TV.
Puede seleccionar estas opciones pulsando el botón DUAL del mando a distancia.
Configuración de la hora
Reloj
El ajuste del reloj es necesario para utilizar las distintas funciones de temporización del televisor.
La hora actual aparecerá siempre que se pulse el botón INFO.
Si desconecta el cable de alimentación, debe configurar el reloj de nuevo.
■ Modo de reloj
Se puede configurar la hora actual manual o automáticamente.
- Auto : Configure la hora automáticamente mediante la información de la hora de la emisión digital.
- Manual : Configure la hora actual manualmente.
Ajustar hora
Puede ajustar la hora actual manualmente.
Establezca este elemento cuando configure Modo de reloj como Manual.
Puede ajustar directamente Mes, Día, Año, Hora, Minuto con los botones numéricos del mando a distancia.
Temp. desc.
El temporizador de desconexión apaga automáticamente el televisor después de un período prefijado (30, 60, 90, 120, 150 y 180 minutos).
Cuando el temporizador llega a 0, el televisor pasa al modo de espera de forma automática.
Para cancelar la función Temp. desc. seleccione Des..
Pulse el botón TOOLS para ver el menú Herramientas.
También puede configurar el temporizador seleccionando Herramientas → Temp. desc..
☐ Temporizador 1 / Temporizador 2 / Temporizador 3
Utilice esta función para que el televisor se encienda o apague a una hora concreta.
Hora encendido : Establece la hora en que se encenderá el televisor.
Hora apagado : Establece la hora en que se apagará el televisor.
■ Volumen : Controla el nivel del volumen.
■ Fuente : Seleccione el dispositivo TV, USB.
Si selecciona el TV, puede configurar Antena y Canal.
- Antena : Selecciona aérea o de cable.
- Canal : Selecciona el canal deseado.
Si selecciona USB, puede configurar el contenido.
- Contenido : Selecciona el contenido deseado de USB.
☑ Si no hay archivos de música en el USB o no se ha seleccionado la carpeta que contenga los archivos de música, el temporizador no funciona correctamente.
Repetir : Seleccione Una vez, Cada día, Lun\~Vie, Lun\~Sáb, Sáb\~Dom o Manual.
Con Manual seleccionado, pulse el botón ▶ para seleccionar el día de la semana. Pulse el botón ENTER ☐ sobre el día deseado; aparecerá la marca (√)
El nombre de la carpeta de USB admite 64 caracteres en inglés.
Debe ajustar el reloj en primer lugar.
Puede ajustar la hora, los minutos y el canal pulsando los botones numéricos del mando a distancia.
Apagado automático
Si activa el temporizador, el televisor se apagará si no se pulsa ningún botón durante 3 horas, después de que el temporizador lo haya puesto en marcha. Esta función sólo está disponible con el temporizador activado y evita el recalentamiento que se puede producir si el televisor está encendido durante demasiado tiempo.
Idioma de menú
Puede configurar el idioma de los menús.
Emisión
Subtítulos
Se pueden activar o desactivar los subtítulos. Use este menú para configurar el modo de subtítulo. Normal es la opción básica y Duro de oído es la opción para personas con problemas de audición.
- Subtítulos → Des. / Act. : Activa o desactiva los subtítulos.
- Modo → Normal / Duro de oído : Establece el modo de los subtítulos.
- Idioma de los subtítulos : Establece el idioma de los subtítulos.
Si el programa que se está viendo no admite la opción Duro de oído, automáticamente se activa Normal aunque se seleccione Duro de oído.
El inglés es el idioma predeterminado cuando en una emisión no está disponible la selección de idiomas.
También puede seleccionar estas opciones pulsando el botón SUBT. del mando a distancia.
■ Texto digital → Inhabilitar / Habilitar
Si el programa se emite con texto digital, esta opción está habilitada.
MHEG (Multimedia and Hypermedia Information Coding Experts Group -Grupo de expertos para la codificación de la información hipermedia y multimedia)
Es una norma internacional para los sistemas de codificación de datos que se utilizan en hipermedia y multimedia. Es un nivel superior al sistema MPEG que incluye hipermedia vinculado a datos, como imágenes fijas, servicios de caracteres, animaciones, gráficos y archivos de vídeo así como datos multimedia. MHEG es una tecnología de interacción de tiempo de ejecución del usuario que se aplica en varios campos, como VOD (vídeo a la carta), ITV (televisión interactiva), EC (comercio electrónico), educación a distancia, teleconferencias, bibliotecas digitales y juegos
Idioma del teletexto
Se puede configurar el idioma del teletexto seleccionando el tipo de idioma.
El inglés es el idioma predeterminado cuando en una emisión no está disponible la selección de idiomas.
Transparencia
- Idioma principal audio / Idioma secundario audio / Idioma princ. subtítulos / Idioma sec. subtítulos / Idioma principal del teletexto / Idioma secundario del teletexto
Con esta función los usuarios pueden seleccionar uno de los idiomas. El idioma seleccionado aquí se convierte en el predeterminado cuando se selecciona un canal. Si se cambia la configuración del idioma, las opciones de idioma de los subtítulos, del audio o del teletexto del menú Idioma se cambian automáticamente al idioma seleccionado. Las opciones Idioma de los subtítulos, Idioma de audio e Idioma del teletexto, del menú Idioma, muestran una lista de los idiomas admitidos en el canal actual y la selección se resalta. Si cambia la configuración del idioma, ésta sólo es válida en el canal actual. Los cambios de configuración no afectan a las opciones de idioma principal de los subtítulos, del audio o del teletexto del menú de preferencias.
Interfaz común
• Instalación de la tarjeta CI(CI+)
- Puede adquirir el módulo del CAM de Cl(Cl+) por teléfono o en el distribuidor más cercano a su domicilio.
- Inserte la TARJETA CI(CI+) en el CAM siguiendo la dirección de la flecha hasta que encaje.
- Inserte el CAM con la TARJETA CI(CI+) instalada en la ranura para interfaz común.
Inserte el CAM, siguiendo la dirección de la flecha, hasta el fondo, de modo que quede paralelo a la ranura.
- Compruebe si se ven imágenes en un canal de señal codificada.
- Menú Cl(Cl+)
Permite al usuario realizar selecciones en el menú CAM proporcionado. Seleccione el menú CI(CI+) según el menú de la tarjeta PC.
- Info. sobre la aplicación
La interfaz común contiene y muestra información acerca del CAM insertado en la ranura CI(CI+).
La información de la aplicación insertada se refiere a la TARJETA CI(CI+). La instalación del CAM puede efectuarse con el televisor encendido o apagado.
La ‘TARJETA CI(CI+)’ no se admite en algunos países, zonas o emisoras; consulte a su distribuidor local.
☑ Algunos modelos requieren el código PIN cuando se utiliza Plug & Play.
Seguridad niños → Des. / Act.
Esta función permite bloquear el vídeo y el audio para evitar que los usuarios no autorizados (por ejemplo, los niños) puedan ver programas poco recomendables.
☑ Antes de que se muestre la pantalla de configuración, aparece la pantalla para la introducción del código PIN. Escriba su código PIN de 4 dígitos.
El código PIN predeterminado para un televisor nuevo es '0-0-0-0'. Se puede cambiar el PIN seleccionando Cambiar PIN en el menú.
Se pueden bloquear algunos canales en la lista de canales. (Consulte la página 14)
Seguridad niños sólo está disponible en el modo TV.
Bloqueo paterno
Con esta función se puede impedir por medio de un código PIN (número de identificación personal) de 4 dígitos definido por el usuario que personas no autorizadas, como los niños, vean programas inadecuados.
☑ Antes de que se muestre la pantalla de configuración, aparece la pantalla para la introducción del código PIN. Escriba su código PIN de 4 dígitos.
El código PIN predeterminado para un televisor nuevo es '0-0-0-0'. Se puede cambiar el PIN seleccionando Cambiar PIN en el menú.
Una vez establecida la clasificación, se muestra el símbolo “☐”.
Perm. todo / Bloq. todo : Se pulsa para desbloquear o bloquear todos los programas de televisión.
Cambiar PIN
Se puede cambiar el número ID personal necesario para configurar el televisor.
☑ Antes de que se muestre la pantalla de configuración, aparece la pantalla para la introducción del código PIN. Escriba su código PIN de 4 dígitos.
El código PIN predeterminado para un televisor nuevo es '0-0-0-0'.
Si ha olvidado el código PIN, pulse los botones del mando a distancia en la siguiente secuencia para reiniciar el PIN a '0-0-0-0': POWER (apagar), MUTE, 8, 2, 4, POWER (encender).
General
■ Modo Juego → Des. / Act
Si conecta una consola de videojuegos, como PlayStation™ o Xbox5™, podrá disfrutar de sensaciones más realistas seleccionando el menú de juegos.
- Si el Modo Juego está encendido
- El modo Imagen cambia automáticamente a Estándar y no se puede cambiar.
- El modo Sonido cambia automáticamente a Personal y no se puede cambiar. Ajuste el sonido con el ecualizador.
- El modo Rest. del menú Sonido se activa. La función Rest. inicializa la configuración del ecualizador con los valores predeterminados de fábrica.
Modo Juego no está disponible en el modo normal de TV o Modo Juego está establecido como Des.
☑ Si la calidad de la imagen es deficiente cuando un dispositivo externo está conectado a TV, compruebe si la opción Modo Juego está configurada como Act.
Si visualiza el menú de TV en el modo Juego, la pantalla tiembla ligeramente.
La marca (💡) que aparece en la pantalla indica que la opción Modo Juego está activa con la fuente seleccionada.
Esta función sólo admite la función de juegos.
Modo Juego no está disponible en el modo PC.
Ahorro energía → Des. / Bajo / Medio / Alto / Imagen desact.
Esta función ajusta el brillo del televisor, lo cual reduce el consumo de energía. Si desea ver la televisión por la noche, ajuste la opción del modo Ahorro energía en Alto; sus ojos se lo agradecerán y, además, reducirá el consumo de energía.
Si se selecciona Imagen desact., la pantalla se apaga y sólo se puede oír el sonido. Pulse cualquier botón para salir de Imagen desact..
En el menú Herramientas, la función Imagen desact. no se admite.
Pulse el botón TOOLS para ver el menú Herramientas.
También puede configurar la opción Ahorro energía seleccionando Herramientas → Ahorro energía.
Transparencia de menú
Puede definir la transparencia de los menús.
- Brillo : Establece el menú en pantalla como normal.
- Oscuro : Establece el menú en pantalla como opaco.
Melodía → Des. / Bajo / Medio / Alto
El volumen del sonido de la melodía del encendido y del apagado del televisor se puede configurar.
La melodía no se reproduce
- Cuando no hay salida de sonido desde el televisor porque se ha activado el botón MUTE.
- Cuando no hay salida de sonido desde el televisor porque se ha pulsado el botón - (Volumen).
- Cuando la función Temp. desc. ha apagado el televisor.
Programa admitido
Auto diagnostic
Prueba de imagen
Si cree que tiene un problema con la imagen, efectúe la prueba de imagen. Compruebe el patrón del color en la pantalla para ver si persiste el problema.
En la pantalla aparece el mensaje ¿El problema aún existe con esta foto?
Si no se muestra el patrón de prueba o hay ruido en el patrón de prueba, seleccione Sí. Si el patrón de prueba se muestra correctamente, seleccione No..
- Sí : Puede haber un problema en el televisor. Póngase en contacto con el Centro de llamadas para obtener ayuda.
- No : Puede haber un problema en el equipo externo. Compruebe las conexiones. Si el problema continúa, consulte el manual del usuario del dispositivo externo.
Prueba de sonido
Si cree que tiene un problema con el sonido, efectúe la prueba de sonido.
Compruebe el sonido reproduciendo una melodía en el televisor.
En la pantalla aparece el mensaje ¿Continúa el problema con esta prueba de sonido?. Si durante la prueba de sonido sólo se oye sonido de un altavoz o no se oye ningún sonido, seleccione Sí. Si desde los altavoces se oye sonido, seleccione No.
- Sí : Puede haber un problema en el televisor. Póngase en contacto con el Centro de llamadas para obtener ayuda.
- No : Puede haber un problema en el equipo externo. Compruebe las conexiones. Si el problema continúa, consulte el manual del usuario del dispositivo externo.
Si no oye sonido a través de los altavoces del televisor, antes de realizar la prueba de sonido compruebe que Seleccionar altavoz esté configurado como Altavoz de TV en el menú Sonido.
La melodía se debe oír durante la prueba aunque Seleccionar altavoz esté establecido como Altavoz externo o se haya silenciado el sonido con el botón MUTE.
Información de señal (sólo canales digitales)
Se puede ajustar la antena para mejorar la recepción de los canales digitales disponibles.
Si el medidor de la intensidad de la señal indica que ésta es débil, mueva la antenapara aumentar la intensidad de la señal. Siga ajustando la antena hasta que encuentre la mejor posición para recibir la señal más fuerte.
Software superior
Para mantener el producto actualizado con las nuevas funciones de la televisión digital se envían periódicamente actualizaciones de software como parte de la señal normal de televisión. Automáticamente se detectan estas señales y se muestra una pantalla de actualización del software. Se presenta la opción de instalar la actualización.
P USB
Inserte una unidad USB que contenga la actualización del firmware en el televisor. No desconecte la alimentación ni extraiga la unidad USB mientras se aplican las actualizaciones. El televisor se apagará y se encenderá automáticamente después de completar la actualización del firmware. Después de realizar la actualización compruebe la versión del firmware. Cuando se actualiza el software, la configuración del vídeo y audio que se haya efectuado vuelve a la configuración predeterminada (de fábrica).
Por canal
Actualiza el software a través de una señal de emisión.
Si la función se selecciona durante el periodo de transmisión del software, busca el software disponible y lo descarga.
El tiempo necesario para la descarga del software lo determina el estado de la señal.
■ Modo suspensión
Para continuar con la actualización del software con el conmutador de encendido principal activado, seleccione Act. pulsando los botones ▲ o ▼. 45 minutos después de haber entrado en el modo de suspensión, se inicia automáticamente una actualización manual.
Dado que la alimentación de la unidad está activada internamente, la pantalla puede encenderse ligeramente. Este fenómeno puede durar 1 hora mientras la actualización del software se completa.
Software alternativo
Reemplace el software actual por otro alternativo.
Si se ha cambiado el software, se muestra el software existente.
Puede cambiar el software actual a uno alternativo mediante Software alternativo.
Guía de conexión HD
Se muestran unas breves instrucciones sobre cómo obtener el mejor rendimiento del nuevo HDTV. Se proporciona el método de conexión de los dispositivos de alta definición.
Puede desplazarse a la página anterior o siguiente con los botones ◀ o ▶.
Puede conocer los datos del centro de llamadas, la página web y obtener información de los productos de Samsung.
Fuentes / Editar nombre
Fuentes
Utilice este menú para seleccionar TV u otras fuentes de entrada externas como reproductores de DVD o receptores de cable y satélite (decodificadores) conectados al televisor. Permite seleccionar la fuente de entrada que se prefiera.
TV, Ext.1, Ext.2, AV, Componente, PC, HDMI1, HDMI2/DVI, HDMI3, HDMI4, USB.
Sólo se puede elegir los dispositivos externos que estén conectados al televisor. En Fuentes, las entradas conectadas se resaltan y se ordenan en la parte superior. Las entradas que no están conectadas se ordenan en la parte inferior.
Uso de los botones de colores del mando a distancia con la lista de fuentes
- Rojo (Actualizar) : Actualiza los dispositivos externos conectados.
- Herramientas : Muestra los menús Editar nombre e Información.
☐ Pulse el botón SOURCE del mando a distancia para ver una fuente de señal externa.
Puede dar un nombre al dispositivo conectado en los terminales de entrada; de esta manera será más fácil seleccionar el dispositivo de entrada.
Vídeo / DVD / Cable STB / Satélite STB / PVR STB / Receptor AV / Juego / Videocámara / PC / DVI / DVI PC / TV / IPTV / Blu-ray / HD DVD / DMA
Cuando se conecta un ordenador con una resolución de 1920 x 1080 a 60 Hz al puerto HDMI IN 2(DVI), se debe configurar el modo HDMI2/DVI del PC en Editar nombre del modo Entrada.
Conexión de un dispositivo USB
- Pulse el botón POWER para encender el televisor.
- Conecte un dispositivo USB que contenga archivos de fotos o música al terminal USB que se encuentra en el lateral del televisor.
Media Play sólo admite dispositivos USB de clase de almacenamiento masivo (MSC). MSC es un dispositivo de clase de almacenamiento masivo sólo de transporte de gran capacidad. Ejemplos de MSC son las unidades de almacenamiento en miniatura, los lectores de tarjetas Flash y las unidades de disco duro de USB (no se admiten concentradores de USB).
MTP (Protocolo de transferencia de recursos) no se admite.
El sistema de archivos sólo admite FAT16/32 (el sistema de archivos NTFS no se admite).
Ciertos tipos de cámara digital USB y dispositivos de audio quizás no sean compatibles con este televisor.
☑ Conecte directamente con el puerto USB del televisor. Si utiliza una conexión con un cable independiente, puede haber problemas de compatibilidad con el USB.
☑ Antes de conectar el dispositivo al televisor, haga una copia de seguridad de sus archivos para evitar daños o pérdidas de datos. SAMSUNG no se hace responsable por cualquier daño en los archivos o pérdida de datos.
No desconecte el dispositivo USB mientras se esté cargando.
MSC admite archivos MP3 y JPEG, mientras que un dispositivo PTP sólo admite archivos JPEG.
Se admite el formato JPEG secuencial.
Cuanto mayor sea la resolución de la imagen, más tiempo tardará en visualizarse en la pantalla.
La resolución JPEG máxima admitida es 15360 x 8640 píxeles.
Con archivos dañados o que no se admiten, se muestra el mensaje Formato de archivo no admitido.
☑ Si hay más de 4000 archivos de fotografías (o el número de archivos de música supera los 3000), es posible que no se muestre ningún archivo que supere el límite de los 4000 en la Lista de fotos (o Lista de música).
Los archivos MP3 con DRM descargados desde un sitio de pago no se pueden reproducir.
DRM (Gestión de derechos digitales) impide los usos ilegales de recursos digitales para proteger el copyright.
☑ Cuando se desplaza a una foto, la carga puede tardar varios segundos. En este punto, el icono de carga aparecerá en la pantalla.
Permite ver y reproducir archivos de fotos o música guardados en un dispositivo de clase de almacenamiento masivo (MSC) USB.
Puede que no funcione correctamente con archivos multimedia sin licencia.
- Pulse el botón MENU. Pulse los botones ▲ o ▼ para seleccionar Aplicación y, a continuación, pulse el botón ENTER.
- Pulse los botones ▲ o ▼ para seleccionar Media Play (USB) y, a continuación, pulse el botón ENTER.
Se muestra el menú Media Play.
Pulse varias veces el botón SOURCE del mando a distancia para seleccionar USB y, a continuación, pulse el botón ENTER.
Pulse el botón MEDIA.P del mando a distancia para que se muestre el menú Media Play.
- Pulse el botón rojo y, a continuación, los botones ▲ o ▼ para seleccionar el correspondiente dispositivo de memoria USB (si está conectado a un concentrador). Pulse el botón ENTER☐.
Esta función puede variar según el dispositivo de memoria USB conectado al televisor.
El nombre del dispositivo USB seleccionado aparece en la parte inferior izquierda de la pantalla.
- Pulse los botones ◀ o ▶ para seleccionar un icono (Photo, Music, Setup) y, a continuación, pulse el botón ENTER.
Para salir del modo Media Play pulse el botón MEDIA.P del mando a distancia.
Puede quitar el dispositivo del televisor con seguridad.
- Pulse el botón TOOLS en la pantalla de la lista de archivos del reproductor multimedia o mientras se reproduce una presentación, un archivo de música o una película.
- Pulse los botones ▲ o ▼ para seleccionar Retirar con seguridad y, a continuación, pulse el botón ENTER.
- Retire el dispositivo USB del televisor.
□ Pantalla de visualización
- Archivo seleccionado actualmente : Se resalta el archivo seleccionado actualmente.
- Ver grupos : El grupo de clasificación que incluye la foto seleccionada se resalta.
Un grupo incluye las nueve fotos.
- Dispositivo actual : Muestra el nombre del dispositivo actualmente seleccionado.
Botón rojo (Dispositivo) : Selecciona un dispositivo conectado.
- Información de selección del elemento : Muestra el número de fotos seleccionadas cuando se pulsa el botón amarillo.
-
Elementos de ayuda
-
Botón amarillo (Selecc.) : Selecciona un archivo en la lista de archivos. Los archivos seleccionados se marcan con un símbolo √. Vuelva a pulsar el botón amarillo para cancelar la selección del archivo.
- Botón TOOLS (Herramientas) : Muestra los menús de opciones. (El menú Herramientas cambia de acuerdo con el estado actual.)
- Botón ◎ RETURN (Volver) : Volver al menú anterior.
| Botón | Función |
| ▲/▼/◄/► | Mover el cursor y seleccionar una opción. |
| ENTER | Seleccionar la opción marcada. Reproducir o hacer una pausa mientras se está reproduciendo una presentación o un archivo de música. |
| ►/〃 | Reproducir o hacer una pausa en la presentación o el archivo de música. |
| RETURN | Volver al menú anterior. |
| TOOLS | Ejecutar diversas funciones desde los menús de fotos y música. |
| Detener la presentación o el archivo de música. |
| Saltar al grupo anterior/Saltar al grupo siguiente. |
| INFO | Mostrar información del archivo. |
| MEDIA.P | Acceder al o salir del modo Media Play. |
Uso y clasificación de la lista de fotos
Se pueden clasificar las fotos de la Lista de fotos según una norma particular.
- Pulse el botón MEDIA.P del mando a distancia para que se muestre el menú Media Play.
- Pulse los botones ◀ o ▶ para seleccionar Foto y, a continuación, pulse el botón ENTER.
- Pulse el botón ▶ (reproducir)/ENTER para iniciar la presentación en el orden elegido.
La información del archivo de foto se configura automáticamente.
Las fotos cuya información no se puede mostrar se establecen como Sin clasificar.
PTP no admite el modo de clasificación de la carpeta.
□ Menús de herramientas de la lista de fotos
Secuencia
Puede reproducir una presentación de archivos de fotos del dispositivo de memoria USB.
Rep.gr. act.
Puede reproducir una presentación solamente de los archivos de fotos del grupo de clasificación actualmente seleccionado.
Se muestra la información del archivo de foto: nombre, tamaño, resolución, fecha de modificación y ruta.
Se puede ver la información de los archivos de fotos durante la presentación siguiendo el mismo procedimiento.
De manera alternativa, puede seleccionar una foto de la lista y pulsar el botón INFO para ver la información.
Retirar con seguridad
Puede quitar el dispositivo del televisor con seguridad.
□ Visualización de una presentación
- Pulse los botones ◀ o ▶ para seleccionar la foto que desee de la lista.
- Pulse el botón TOOLS.
- Pulse los botones ▲ o ▼ para seleccionar Secuencia y, a continuación, pulse el botón ENTER.
En la presentación se usan todos los archivos de la lista de fotos.
Durante la presentación, los archivos se muestran en orden a partir del archivo que se muestra en este momento.
La presentación se ejecuta según el orden de la clasificación de la lista de fotos.
Los archivos de música se pueden reproducir automáticamente durante la presentación si Música de fondo está configurado como Encendido.
Mientras se muestra una lista de fotos, pulse el botón
▶ (reproducir)/ENTER del mando a distancia para iniciar la presentación.
Botones de control de la presentación
| ENTER | Reproducir/hacer una pausa en la presentación. | | Salir de la presentación y volver a la lista de fotos. |
| Reproducir la presentación. | TOOLS | Ejecutar diversas funciones desde los menús de fotos. |
| Hacer una pausa en la presentación. | / | Cambiar la velocidad de la reproducción de la presentación. |
□ Reproducción de los archivos de música seleccionados
- Pulse los botones ◀ o ▶ para seleccionar la foto que desee de la lista.
- Pulse el botón amarillo. Repita el proceso anterior para seleccionar varias fotos.
La marca √ aparece a la izquierda de la foto seleccionada.
Para cancelar la selección de todos los archivos, pulse el botón TOOLS y seleccione Deselecc. todos.
- Pulse el botón ▶ (reproducir)/ENTER
Los archivos seleccionados se usan en la presentación.
□ Menú de herramientas de la presentación de diapositivas
Detener presentación / Iniciar presentación
Puede iniciar o detener una presentación.
Velocidad de secuencia → Normal / Rápida / Lenta
Sólo durante la presentación se puede seleccionar la velocidad de ésta.
Durante la presentación, también se puede cambiar la velocidad de ésta con los botones (REW) o (FF).
Girar → 0° / 90° / 180° / 270°
Puede girar las fotos guardadas en el dispositivo de memoria USB.
El archivo girado no se guarda.
Zoom → x1 / x2 / x4
Puede ampliar las fotos guardadas en el dispositivo de memoria USB.
Para mover una foto ampliada, pulse el botón ENTER y a continuación los botones ▲/▼/◄/►. Tenga en cuenta que si una imagen ampliada es menor que el tamaño de la pantalla original, la función de cambio de ubicación no está operativa.
El archivo ampliado no se guarda.
Música de fondo
Puede configurar y seleccionar la música de fondo durante una presentación.
Para usar esta función debe haber archivos de música en el dispositivo USB.
Es necesario cargar los archivos de música para cambiar el modo BGM. Reproduzca los archivos de música en la categoría de música para cargar.
- Música de fondo → Encendido/Apagado
- Seleccionar archivo de música
Si configura Música de fondo como Encendido, podrá seleccionar un archivo de música.
- Configuración imagen / Configuración sonido
Consulte la página 34.
Se muestra la información del archivo de foto.
Retirar con seguridad
Puede quitar el dispositivo del televisor con seguridad.
Se pueden clasificar los archivos de música de la lista según una norma particular.
- Pulse el botón MEDIA.P del mando a distancia para que se muestre el menú Media Play.
- Pulse los botones ◀ o ▶ para seleccionar Music y, a continuación, pulse el botón ENTER.
- Pulse el botón ENTER para iniciar la reproducción de música en el orden elegido.
La información del archivo de música se configura automáticamente.
Los archivos de música cuya información no se puede mostrar se establecen como Sin clasificar.
Si no hay información del título de un archivo de música, se muestra el nombre del archivo.
□ Menú de herramientas de la lista de música
Rep.gr. act.
Con este menú sólo se pueden reproducir archivos de música en el grupo de clasificación actualmente seleccionado.
Se muestra la información del archivo de música nombre, tamaño, fecha de modificación y ruta.
De manera alternativa, puede seleccionar un archivo de música en la lista y pulsar el botón INFO para ver la información.
Retirar con seguridad
Puede quitar el dispositivo del televisor con seguridad.
□ Reproducción de un archivo de música
- Pulse los botones ◀ o ▶ para seleccionar el archivo de música que desea reproducir.
- Pulse el botón ▶(reproducir)/ENTER
Este menú sólo muestra archivos con la extensión MP3. Los archivos con otras extensiones no se muestran, aunque se hayan guardado en el mismo dispositivo USB.
◀ (REW) o ▶(FF) no funcionan durante la reproducción.
El archivo seleccionado se visualiza en la parte superior con su tiempo de reproducción.
Para ajustar el volumen de la música, pulse el botón del volumen del mando a distancia. Para silenciar el sonido, pulse el botón MUTE del mando a distancia.
La duración de la reproducción de un archivo de música puede visualizarse como 00:00:00 si la información del tiempo de reproducción no se encuentra al inicio del archivo.
Botones de control de la reproducción de música
| ENTER | Reproducir/hacer una pausa en el archivo de música. | | Salir del modo de reproducción y volver a la lista de música. |
| Reproducir el archivo de música. | TOOLS | Ejecutar varias funciones desde los menús de música. |
| Hacer una pausa en el archivo de música. |
Icono de información de la función de música
| Cuando todos los archivos de música de la carpeta (o el archivoseleccionado) se repiten. Modo de repetición está configurado como Encendido. |
| Cuando todos los archivos de música de la carpeta (o el archivo seleccionado) se reproducen una vez. Modo de repetición está configurado como Apagado. |
□ Reproducción de archivos de música seleccionados
- Pulse los botones ◀ o ▶ para seleccionar el archivo de música que desee en la lista.
- Pulse el botón amarillo. Repita el proceso anterior para seleccionar varios archivos de música.
La marca √ aparece a la izquierda del archivo de música seleccionado.
Para cancelar la selección de todos los archivos, pulse el botón TOOLS y seleccione Deselecc. todos.
- Pulse el botón ▶(reproducir)/ENTER
Sólo se reproduce el archivo seleccionado.
□ Menú de herramientas de la reproducción de música
■ Modo de repetición → Encendido / Apagado
Puede reproducir archivos de música repetidamente.
- Configuración imagen / Configuración sonido
Consulte la página 34.
Información
Se muestra la información del archivo de música.
Retirar con seguridad
Puede quitar el dispositivo del televisor con seguridad.
Cuando se ve una presentación o se escucha música con el Reproductor multimedia, se puede configurar la imagen y el sonido.
□ Configuración de la imagen
- Pulse el botón TOOLS durante la presentación o mientras se oye la música.
- Pulse los botones ▲ o ▼ para seleccionar Configuración imagen.
- Pulse los botones ◀ o ▶ para seleccionar el Modo imagen (Dinámico, Normal, Eco (Natural) o Película).
Si se selecciona Dinámico, Eco, se puede ajustar Contraste Dinám., Tono del negro.
- Pulse los botones ▲ o ▼ para desplazarse hasta un elemento.
(Contraste, Brillo, Color, Contraste dinám., Tono del negro o Rest.)
Seleccione Rest. para inicializar la configuración de la imagen.
- Pulse los botones ◀ o ▶ para ajustar la configuración.
□ Configuración del sonido
- Pulse el botón TOOLS durante la presentación o mientras se oye la música.
- Pulse los botones ▲ o ▼ para seleccionar Configuración sonido.
- Pulse los botones ◀ o ▶ para seleccionar Modo sonido. (Estándar, Música, Película, Voz clara o Personal)
- Pulse los botones ▲ o ▼ para ir a un elemento.
(Balance, 100Hz, 300Hz, 1KHz, 3KHz, 10KHz (Ajuste de ancho de banda) o Rest.)
☑ Seleccione Rest. para iniciar la configuración del sonido.
- Pulse los botones ◀ o ▶ para ajustar la configuración.
Uso del menú de configuración
Muestra la configuración del usuario del menú Media Play.
- Pulse el botón MEDIA.P del mando a distancia para que se muestre el menú Media Play.
- Pulse los botones ◀ o ▶ para seleccionar Configuración y, a continuación, pulse el botón ENTER.
- Pulse los botones ▲ o ▼ para seleccionar la opción deseada.
- Pulse los botones ◀ o ▶ para seleccionar la opción y, a continuación, pulse el botón ENTER.
Para salir del modo Media Play pulse el botón MEDIA.P del mando a distancia.
■ Modo de repetición de música → Encendido / Apagado
Seleccionar para reproducir archivos de música repetidamente.
Tiempo ej. salvapantallas → 10 min / 20 min / 1 hora
Seleccionar para configurar el tiempo de espera antes de que se active el salvapantallas.
Información
Seleccionar para ver la información del dispositivo conectado.
Retirar con seguridad
Puede quitar el dispositivo del televisor con seguridad.
Acerca de Anynet+
Conexión de dispositivos Anynet+
Anynet ^+ es una función que permite controlar con el mando a distancia del televisor Samsung todos los dispositivos de Samsung conectados que sean compatibles con Anynet ^+ . El sistema Anynet ^+ sólo se puede usar con dispositivos de Samsung que tengan la función Anynet ^+ . Para asegurarse de que el dispositivo de Samsung tenga dicha función, compruebe si lleva el logotipo Anynet ^+ .
Para conectar al televisor
- Conecte los terminales (1, 2(DVI), 3 o 4) del televisor y el terminal HDMI OUT del dispositivo Anynet ^+ correspondiente mediante un cable HDMI.
Para conectar al sistema Home Cinema
- Conecte los terminales (1, 2(DVI), 3 o 4) del televisor y el terminal HDMI OUT del dispositivo Anynet ^+ correspondiente mediante un cable HDMI.
- Conecte el terminal HDMI IN del sistema Home Cinema y el terminal HDMI OUT del dispositivo Anynet ^+ correspondiente mediante un cable HDMI.
Conecte el cable óptico entre el terminal Digital Audio Out (Optical) del televisor y el terminal Digital Audio Input del sistema Home Cinema.
Si se sigue la conexión anterior, el terminal Optical sólo produce la salida de 2 canales de audio. Sólo oirá sonido de los altavoces frontales izquierdo y derecho y del subwoofer del sistema Home Cinema. Para escuchar el canal de audio 5.1, conecte el terminal Digital Audio Out (Optical) del reproductor de DVD o del decodificador de cable/satélite (dispositivo Anynet 1 o 2) directamente al amplificador o al sistema Home Cinema, no al televisor.
Conecte sólo un sistema Home Cinema.
Puede conectar un dispositivo Anynet ^+ mediante el cable HDMI 1.3. Algunos cables HDMI pueden no admitir las funciones Anynet ^+ .
Anynet ^+ funciona cuando el dispositivo de AV que admite Anynet ^+ se encuentra en estado de espera o de encendido.
Anynet ^+ admite hasta 12 dispositivos de AV en total. Tenga en cuenta que puede conectar hasta 3 dispositivos del mismo tipo.
Anynet ^+ admite hasta 3 dispositivos simultáneamente.
☐ Configuración de Anynet ^+ (HDMI-CEC)
Pulse el botón TOOLS para ver el menú Herramientas.
También puede mostrar el menú Anynet+ seleccionando Herramientas → Anynet ^+ (HDMI-CEC).
Anynet ^+ (HDMI-CEC) → Desactivado / Activado
Para utilizar la función Anynet ^+ , Anynet ^+ (HDMI-CEC) debe estar configurado como Activado.
Cuando la función Anynet ^+ (HDMI-CEC) está desactivada, todas las operaciones relacionadas con Anynet ^+ se desactivan.
Apagado automático → No / Sí
Configuración de Anynet ^+ para que se desactive automáticamente cuando el televisor se apaga.
La fuente activa del televisor remoto se debe configurar como TV para usar la función Anynet+.
Si establece Apagado Automático como Sí, los dispositivos externos conectados también se desactivan cuando se apaga el televisor. Si un dispositivo externo todavía está grabando, puede apagarse o no.
Conmutación entre dispositivos Anynet+
- Pulse el botón TOOLS. Pulse el botón ENTER para seleccionar Anynet ^+ (HDMI-CEC).
- Pulse los botones ▲ o ▼ para seleccionar Lista de dispositivos y, a continuación, pulse el botón ENTER.
Se muestran todos los dispositivos Anynet ^+ conectados al televisor. Si no encuentra el dispositivo que desea, pulse el botón rojo para buscar los dispositivos.
Sólo cuando la opción Anynet ^+ (HDMI-CEC) está establecida como Activado en el menú Configuración, se muestra el menú Lista de dispositivos.
- Pulse los botones ▲ o ▼ para seleccionar un dispositivo determinado y pulse el botón ENTER. Se cambia al dispositivo seleccionado.
El cambio a los dispositivos seleccionados puede tardar unos 2 minutos. No se puede cancelar la operación de cambio de dispositivo mientras ésta se está efectuando.
El tiempo necesario para la búsqueda de dispositivos depende de la cantidad de dispositivos conectados.
Si ha seleccionado un dispositivo externo pulsando el botón SOURCE, no podrá usar la función Anynet+. Asegúrese de cambiar a un dispositivo Anynet+ externo mediante el Lista de dispositivos.
Menú Anynet ^+
El menú Anynet ^+ cambia según el tipo y el estado de los dispositivos Anynet ^+ conectados al televisor.
| Menú Anynet+ | Descripción |
| Ver la televisión | El modo Anynet+ cambia al modo de emisión de TV. |
| Lista de dispositivos | Muestra la lista de dispositivos de Anynet+. |
| MENU (nombre_dispositivo) | Muestra los menús del dispositivo conectado. Por ejemplo, si se ha conectado un grabador de DVD, se muestra el menú del disco del grabador de DVD. |
| INFO(nombre_dispositivo) | Por ejemplo, si se ha conectado un grabador de DVD, se muestra el menú del disco del grabador de DVD. |
| Grabar (*grabador) | Comienza una grabación. (Este menú sólo funciona en un dispositivo que admita grabación.) |
| Reserve Recording(Reservar grabación)(*grabador) | Permite reservar una grabación en el grabador. (Sólo está disponible en los dispositivos que admiten la función de reserva de la grabación.) |
| Detener la grabación :(*grabador) | Detiene la grabación. |
| Receptor | La reproducción del sonido se efectúa a través del receptor. |
Botones del mando a distancia del televisor disponibles en el modo Anynet ^+
| Tipo de dispositivo | Estado de funcionamiento | Botones disponibles |
| Dispositivo Anynet ^+ | Después de cambiar al dispositivo, cuando el menú de éste aparece en la pantalla. | Botones numéricos▲/▼/◄/►/ENTER Botonesde colores/botón EXIT |
| Después de cambiar al dispositivo, mientras se reproduce un archivo | ( Búsqueda atrás ) /( Búsqueda adelante ) /( Detener ) /(Reproducir)/ (Pausa) |
| Dispositivo con sintonizador incorporado | Después de cambiar al dispositivo, mientras se ve un programa de TV | Botón P / [IMAGE] |
| Dispositivo de audio | Cuando el receptor está activado | [+] / [−] Botón MUTE |
La función Anynet ^+ sólo funciona cuando la fuente activa del mando a distancia del televisor está ajustada en TV.
El botón sólo funciona cuando la grabación es posible.
☑ Los dispositivos Anynet ^+ no se pueden controlar con los botones del TV.
Los dispositivos Anynet ^+ sólo se pueden controlar mediante el mando a distancia del televisor.
El mando a distancia del televisor puede no funcionar en determinadas circunstancias. En ese caso, vuelva a seleccionar el dispositivo Anynet ^+ .
Las funciones Anynet ^+ no están operativas con los productos de otros fabricantes.
El funcionamiento de «« / » puede variar según el dispositivo.
☑ Cuando hay conectados varios dispositivos de grabación, éstos se muestran como (*grabador), pero si sólo hay conectado un dispositivo, éste se muestra como (*nombre_dispositivo).
Grabación
El grabador de Samsung permite efectuar una grabación de un programa de televisión.
- Pulse el botón TOOLS. Pulse el botón ENTER para seleccionar Anynet ^+ (HDMI-CEC).
- Pulse los botones ▲ o ▼ para seleccionar Grabar (grabadora) y pulse el botón ENTER. Comienza la grabación.
Cuando hay más de un dispositivo de grabación
Cuando hay varios dispositivos de grabación conectados, éstos se muestran en una lista. Pulse los botones ▲ o ▼ para seleccionar el dispositivo de grabación que desee y pulse el botón ENTER. Comienza la grabación.
Cuando no se muestra el dispositivo de grabación, seleccione Lista de dispositivos y pulse el botón rojo para buscar los dispositivos.
Si pulsa el botón □ grabará lo que está viendo en ese momento. Si está viendo un vídeo desde otro dispositivo, se graba el vídeo de éste.
Antes de grabar, compruebe si la toma de antena está conectada correctamente al dispositivo de grabación. Para conectar correctamente una antena a un dispositivo de grabación, consulte el manual del usuario del dispositivo de grabación.
Se puede escuchar sonido a través de un receptor en lugar de hacerlo mediante el altavoz del TV.
- Pulse el botón TOOLS. Pulse el botón ENTER para seleccionar Anynet ^+ (HDMI-CEC).
- Pulse el botón ▲ o ▼ para seleccionar Receptor. Pulse los botones ◀ o ▶ para seleccionar Activado o Desactivado.
Si el receptor sólo admite audio, quizás no se muestre la lista de dispositivos.
El receptor no funcionará si no se ha conectado correctamente el terminal Optical IN del receptor con el terminal Optical OUT del televisor.
☑ Cuando el receptor (sistema Home Cinema) está activado, se puede oír la salida de sonido desde el terminal Optical del televisor. Cuando se ve la televisión a través de un DTV (aéreo), el televisor envía el sonido de 5.1 canales al receptor del sistema Home Cinema. Cuando la fuente es un componente digital, como un DVD, y está conectada al televisor a través de HDMI, sólo se oye el sonido de 2 canales del receptor del sistema Home Cinema.
Cuando se usa la función Media Play, el sonido puede no oírse adecuadamente a través del receptor.
Cuando se escucha a través del receptor, hay restricciones para el uso de los menús relativos al audio.
Si hay una interrupción en la alimentación del televisor con la opción Receptor configurada en Activado puede que la opción Seleccionar altavoz esté configurada como Altavoz externo al volver a encender el televisor. (Consulte la página 22)
Solución de problemas de Anynet+
| Síntoma | Solución |
| Anynet+ no funciona. | Compruebe si el dispositivo es un dispositivo Anynet+. El sistema Anynet+ sólo admite dispositivos Anynet+.Conecte sólo un receptor (sistema Home Cinema).Compruebe si el cable de alimentación del dispositivo Anynet+ está debidamente conectado.Compruebe las conexiones de los cables de Vídeo/Audio/HDMI 1.3 del dispositivo Anynet+.Compruebe siAnynet+(HDMI-CEC)está configurado comoActivadoen el menú de configuración de Anynet+.Compruebe si el mando a distancia del televisor está en modoTV.Compruebe si es un mando a distancia exclusivo para Anynet+Anynet+no funciona en algunas situaciones. (Búsqueda de canales, funcionamiento de Media Play, Plug & Play, etc.)Cuando se conecta o se desconecta el cable HDMI 1.3, se han de buscar de nuevo los dispositivos o volver a apagar y encender el televisor.Compruebe si la función Anynet+del dispositivo Anynet+está activada. |
| Deseo iniciar Anynet+. | Compruebe si el dispositivo Anynet+está debidamente conectado al televisor y si la opciónAnynet+(HDMICEC)está establecida enActivadoen el menú Configuración de Anynet+.Pulse el botónTVdel mando a distancia del televisor para cambiar a TV. A continuación pulse el botónTOOLSpara visualizar el menú Anynet+y seleccione el menú que desee. |
| Deseo salir de Anynet+. | Seleccione Ver la televisión en el menú de Anynet+.Pulse el botónSOURCEdel mando a distancia del televisor y seleccione un dispositivo que no sea Anynet+. (Tenga en cuenta que el botón de canal sólo funciona cuando no hay ningún dispositivo Anynet+con sintonizador incorporado conectado.) |
| En la pantalla aparece el mensaje Conectando a un dispositivo Anynet+. | El mando a distancia no se puede utilizar cuando se está configurando Anynet+o cambiando a un modo de visualización.Utilice el mando a distancia cuando haya terminado la configuración de Anynet+o el cambio al modo de visualización. |
| El dispositivo Anynet+ no reproduce. | No se puede usar la función de reproducción mientras se efectúa una conexiónPlug & Play. |
| El dispositivo conectado no se muestra. | Compruebe si el dispositivo admite las funciones Anynet+.Compruebe si el cable HDMI 1.3 está debidamente conectado.Compruebe siAnynet+(HDMI-CEC)está configurado comoActivadoen el menú de configuración de Anynet+.Vuelva a efectuar una búsqueda de dispositivos Anynet+.Sólo puede conectar un dispositivo Anynet+mediante el cable HDMI 1.3. Algunos cables HDMI pueden no admitir las funciones Anynet+.Si se ha interrumpido por una situación anormal como la desconexión del cable HDMI o el de alimentación o por un fallo en la corriente eléctrica, deberá repetir la búsqueda del dispositivo. |
| El programa de televisión no se puede grabar. | Compruebe la conexión de la toma de antena del dispositivo de grabación. |
| El sonido del televisor no sale a través del receptor. | Conecte el cable óptico entre el televisor y el receptor. |
Recomendaciones de uso
Función de teletexto
La mayoría de los canales de televisión proporcionan servicios de información escrita mediante el teletexto. La página de índice de dicho servicio proporciona información sobre el uso de éste. Asimismo, se pueden seleccionar diversas opciones mediante los botones del mando a distancia para ajustar el servicio a las necesidades del usuario.
Para que la información del teletexto se visualice correctamente, la recepción del canal debe ser estable. En caso contrario, puede perderse información o algunas páginas pueden no visualizarse.
① □ (salir)
Salir de la pantalla de teletexto.
② Ïi (índice)
Se utiliza para mostrar la página de índice (contenido) en cualquier momento durante la visualización de teletexto.
③ ≡? (mostrar)
Se usa para mostrar el texto oculto (respuestas a juegos, por ejemplo). Púlselo de nuevo para volver a la presentación normal.
4 (tamaño)
Se utiliza para mostrar caracteres de doble tamaño en la parte superior de la pantalla. Si desea mostrarlos también en la parte inferior, vuelva a pulsar el botón. Púlselo de nuevo una vez para volver a la presentación normal.
⑤ (almacenar)
Se utiliza para guardar las páginas del teletexto.
6 (activar teletexto/mezcla)
Se utiliza para activar el modo de teletexto tras seleccionar el canal que proporciona el servicio. Pulse dos veces para superponer el teletexto a la pantalla de emisión actual.
⑦ (página secundaria)
Se utiliza para mostrar la página secundaria disponible.
8 ≡1 (avanzar página)
Se utiliza para mostrar la siguiente página de teletexto.
9 1-≡ (retroceder página)
Se utiliza para mostrar la página anterior de teletexto.
10 ≡... (modo)
Selección del modo de teletexto (LIST/FLOF).
Si lo pulsa en el modo LIST, cambia al modo de guardar lista. En dicho modo se puede guardar la página de teletexto en la lista mediante el botón 📄(almacenar).
11 (retener)
Se utiliza para retener la presentación en una página determinada si ésta está enlazada con varias páginas secundarias que se muestran automáticamente. Para reanudar, vuelva a pulsar el botón.
12 ☑ (cancelar)
Se utiliza para visualizar la emisión cuando se busca una página.
13 Botones de colores (rojo/verde/amarillo/azul)
Si una emisora utiliza el sistema FASTEXT, los distintos temas cubiertos en una página de teletexto se codificarán en color y podrá seleccionarlos pulsando los botones de color.
Pulse el correspondiente al tema deseado. La página muestra otra información con código de color que se puede seleccionar de la misma forma.
Pulse el botón del color correspondiente para ver la página anterior o la siguiente.
Puede cambiar páginas de teletexto pulsando los botones numéricos del mando a distancia.
Las páginas de teletexto se organizan en seis categorías :
| Parte | Contenido |
| A | Número de página seleccionado. |
| B | Identidad del canal de emisión. |
| C | Número de página actual o indicaciones de la búsqueda. |
| D | Fecha y hora. |
| E | Texto. |
| F | Información de estado. |
| Información FASTEXT. |
La información de teletexto se suele dividir en varias páginas que aparecen en secuencia y a las que se puede acceder :
- Introduciendo el número de página.
- Seleccionando un título de la lista.
- Seleccionando un encabezado de color (sistema FASTEXT).
Pulse el botón TV para salir de la visualización de teletexto.
Especificaciones del equipo de montaje en la pared (VESA)
Instale el montaje mural en una pared sólida, perpendicular al suelo.
Para colocarlo en otros materiales de construcción, póngase en contacto con el distribuidor más cercano.
Si se instala en el techo o en una pared inclinada, puede caerse y causar graves lesiones personales.
| Familia de producto | Pulgadas | Especificaciones VESA (A * B) | estándar | Cantidad |
| LCD-TV | 19" ~22" | 100 * 100 | M4 | 4 |
| 23"~29" | 200 * 100 |
| 30"~40" | 200 * 200 | M6 |
| 46"~55" | 400 * 400 | M8 |
| 57"~70" | 800 * 400 |
| 80" ~ | 1400 * 800 |
| PDP-TV | 42"~ 50" | 400 * 400 | M8 | 4 |
| 58"~ 63" | 600 * 400 |
| 70" ~ | 800 * 400 |
| 80" ~ | 1400 * 800 |
Se ofrecen las dimensiones estándar para los equipos de montaje mural, como se muestra en la tabla anterior.
☑ Al adquirir el equipo de montaje en la pared, también se distribuye un manual de instalación detallado y todas las piezas necesarias para el montaje.
No use tornillos con un tamaño superior al estándar, ya que pueden causar daños en el interior del televisor.
Para montajes murales que no cumplen las especificaciones de tornillos estándar VESA, la longitud de éstos puede variar dependiendo de las especificaciones.
No use tornillos que no cumplan las especificaciones de tornillos estándar VESA.
No apriete excesivamente los tornillos, ya que podría dañar el producto o provocar la caída de éste con riesgo de causar lesiones personales. Samsung no se hace responsable de este tipo de accidentes.
Samsung no se hace responsable de daños o lesiones personales cuando se usa un montaje mural que no cumple las especificaciones VESA o si el cliente no sigue las instrucciones de instalación del producto.
Nuestros modelos de 57" y 63" no son compatibles con las especificaciones VESA. Por ello, debe usar un equipo de montaje mural exclusivo para este modelo.
No supere los 15 grados de inclinación cuando monte este televisor.
No instale el equipo de montaje mural mientras el televisor está encendido. Se podría producir una descarga eléctrica con riesgo de causar lesiones personales.
Caso A. Instalación del montaje mural de SAMSUNG
Caso B. Instalación del montaje mural de otra empresa
- Instale el montaje mural con un par de apriete de 15 kgf cm o menos. Tenga en cuenta que las piezas se pueden dañar si el par de apriete es diferente del especificado.
- El juego de accesorios incluye soporte y anilla [②] para la instalación de un televisor SAMSUNG en un montaje mural de otra empresa. (Case B)
Se ha de fijar en el orificio [①] cuando instale el montaje mural en la pared.
Fijación del televisor a la pared
Tirar del televisor, empujarlo o colgarse de él puede provocar su caída. En especial, procure que los niños no se cuelguen del televisor ni lo desestabilicen; éste podría caerse sobre ellos y causarles lesiones graves o incluso la muerte. Siga las precauciones de seguridad del folleto de seguridad incluido con el producto. Para mejorar la estabilidad instale un dispositivo antivuelco, como se explica a continuación.
Para impedir que el televisor se caiga
- Apriete firmemente las grapas sobre la pared con los tornillos. Asegúrese de que los tornillos estén bien afirmados en la pared.
Según el tipo de pared quizás necesite algún material adicional para el anclaje.
SLas grapas, los tornillos y la cadena no se suministran con el producto; deberá adquirirlos por separado.
- Quite los tornillos de la parte central posterior del televisor y con ellos monte las grapas en el televisor.
Quizás con el televisor no vayan incluidos los tornillos.
- Monte una cadena fuerte entre las grapas del televisor y de la pared de manera que quede bien tensada.
Instale el televisor cerca de la pared para evitar que caiga hacia atrás.
Las grapas de la pared han de estar a la misma o a menor altura que las grapas del televisor.
Cuando desee mover el televisor deberá aflojar la cadena.
- Compruebe que todas las conexiones estén bien aseguradas. Compruébelas periódicamente para detectar cualquier signo de fatiga o de fallo. Si tiene dudas sobre la seguridad de la instalación, póngase en contacto con un instalador profesional.
Seguridad en el espacio de instalación
Mantenga la distancia requerida entre el producto y otros objetos (por ejemplo, paredes) para asegurar la ventilación adecuada.
En caso contrario, se podría producir un incendio por un incremento de la temperatura interna del producto.
Instale el producto a la distancia requerida como se muestra en la ilustración.
Cuando utilice un soporte o un montaje mural, use sólo las piezas proporcionadas por Samsung Electronics.
- Si utiliza piezas proporcionadas por otros fabricantes, podría tener problemas con el producto o éste se podría caer con el riesgo de cuasar lesiones personales.
- Si utiliza piezas proporcionadas por otros fabricantes, podría tener problemas con el producto o éste se podría incendiar por el incremento de la temperatura interior debido a una mala ventilación.
El aspecto puede variar según el producto.
Instalación del producto sobre un soporte
Instalación del producto en un montaje mural
Cómo montar el soporte base (según el modelo)
Mediante los tornillos para asegurar el soporte y el televisor, fije firmemente el televisor al soporte.
Sujete firmemente el soporte al televisor antes de moverlo, ya que el soporte puede caer y causar lesiones graves.
El televisor lo deben transportar dos o más personas. Nunca deje el televisor en el suelo ya que la pantalla puede sufrir daños. Mantenga siempre el televisor en su posición vertical.
El color y la forma del producto pueden variar según el modelo.
Si va a instalar el televisor en la pared, fije la tapa (①) en la zona de conexión de la base del soporte con los dos tornillos para ocultar la ranura.
Sujete los cables con el soporte de cables para que éstos no sean visibles a través del soporte transparente.
Si tiene algún problema con el televisor, consulte esta lista en primer lugar. Si ninguno de los consejos funciona, visite ‘www.samsung.com’ y haga clic en Support o llame al centro de atención al cliente que encontrará en la lista de la última página.
La primera solución posible puede ser actualizar el firmware.
| Problema | Posible solución |
| Calidad de la imagenEn primer lugar, ejecute la Prueba de imagen para confirmar que el televisor muestra correctamente la imagen de prueba.* Vaya a MENU → Asistencia técnica → Autodiagnóstico → Prueba DE imagenSi la imagen de la prueba se muestra correctamente, la imagen deficiente puede provenir de la fuente o la señal. |
| La imagen del televisor no se ve tan bien como en la tienda. | · Si tiene un receptor de cable/decodificador analógico, cambie a un decodificador. Utilice cables HDMI o de componentes para conseguir la mejor calidad de imagen de alta definición.· Suscriptor de cable/satélite : Pruebe con emisoras de alta definición (HD) de la oferta de canales.· Conexión antena : Pruebe con emisoras de alta definición (HD) después de ejecutar la programación automática. Montos canales de alta definición (HD) mejoran los contenidos SD (definición estándar).· Ajuste la resolución de la salida de vídeo del receptor de cable/decodificador en 1080i o 720p. |
| La imagen aparece distorsionada : macrobloques, microbloques, puntos, pixelización. | · La compresión de los contenidos de vídeo puede causar imágenes distorsionadas especialmente en las escenas de movimiento rápido, como en los deportes y las películas de acción.· Un nivel de señal débil o de mala calidad puede causar imágenes distorsionadas. No es un problema del televisor. |
| Color de mala calidad o no hay color en la conexión de componentes. | · Compruebe que los cables de los componentes estén conectados en los terminales correctos. Las conexiones incorrectas o sueltas pueden originar problemas en el color o que la pantalla se quede en blanco. |
| Color deficiente o brillo. | · Ajuste las opciones de la imagen en el menú del televisor (Modo imagen, Color, Brillo, Nitidez).· Ajuste la opción Ahorro energía en el menú Configuración.· Intente reiniciar la imagen para ver los ajustes predeterminados. (Vaya a MENU → Imagen → Reinicio de la imagen) |
| Línea de puntos en el borde de la pantalla. | · Si el tamaño de la imagen está configurado en Ajuste pantalla, cámbielo a 16:9.· Cambie la resolución del receptor de cable/decodificador. |
| La imagen se ve sólo en blanco y negro en la entrada AV (compuesto). | · Conecte el cable de vídeo (amarillo) al terminal verde de la entrada 1 de componentes del televisor. |
| Imágenes congeladas o distorsionadas al cambiar de canal o retraso en la aparición de la imagen. | · Si está conectado al receptor de cable, reinicie éste (vuelva a conectar el cable CA y espere a que el receptor de cable se reinicie. Puede tardar unos 20 minutos.)· Configure la resolución de salida del receptor de cable en 1080i o 720p. |
Calidad del sonido
En primer lugar, ejecute la Prueba de sonido para confirmar que el audio del televisor funciona correctamente.
* Vaya a MENU → Asistencia técnica → Autodiagnóstico → Prueba de sonido
Si el audio es correcto, el problema del sonido puede provenir de la fuente o la señal.
Algunas de las imágenes y funciones mostradas sólo están disponibles en unos modelos determinados.
| No se percibe ningún sonido, o muy bajo, con el volumen al máximo. | Compruebe el volumen del dispositivo (decodificador de cable/satélite, DVD, Blu-ray, etc.) conectado al televisor.A continuación, ajuste el volumen del televisor según corresponda. |
| La imagen es buena pero no hay sonido. | Configure la opción Seleccionar altavoz como Altavoz de TV en el menú de sonido.Compruebe que los cables de audio de un dispositivo externo estén conectados a los terminales de entrada de audio correctos del televisor.Compruebe la opción de salida de audio del dispositivo conectado.Ejemplo : quizás deba cambiar la opción de audio del receptor de cable a HDMI sitiene conectado HDMI al televisor.Si se utiliza un cable DVI a HDMI, se necesita un cable de audio independiente.Desactive la función SRS si va a ajustar el volumen a un valor superior a 30.Retire el enchufe de la toma de auriculares (si está disponible en el televisor) |
| Se oye ruido en el altavoz. | Compruebe las conexiones del cable. Compruebe que no haya un cable de vídeo conectado a una entrada de audio.Para la conexión antena/cable, compruebe la potencia de señal. Un nivel de señal débil puede causar distorsiones en el sonido. |
| Problema | Posible solución |
| No hay imagen, no hay vídeo |
| El televisor no se enciende. | Compruebe que el cable de alimentación esté bien conectado en la toma de la pared y en el televisor.Compruebe que la toma de la pared funciona.Pulse el botón de encendido del televisor para asegurarse de que el mando a distancia funciona adecuadamente.Si el televisor se enciende, puede ser debido al mando a distancia.Para solucionar el problema del mando a distancia, consulte "El mando a distancia no funciona" a continuación. |
| El televisor se apaga automáticamente. | Compruebe si la opción Temp. desc. está establecida en Act. en el menú Configuración.Si el televisor está conectado al PC, compruebe la configuración de encendido de éste.Compruebe que el cable de alimentación esté bien conectado en la toma de la pared y en el televisor.Si no hay señal durante unos de 10~15 minutos en la conexión de antena/cable, el televisor se apagará. |
| No hay imagen/vídeo. | Compruebe las conexiones del cable (desconecte y vuelva a conectar todos los cables del televisor y los dispositivos externos).Establezca la salida de vídeo de los dispositivos externos (receptor de cable/ decodificador, DVD, Blu-ray, etc.) de modo que coincida con las conexiones de la entrada de TV. Por ejemplo, salida del dispositivo externo : HDMI , entrada de TV : HDMI.Compruebe que esté encendido el dispositivo conectado.Compruebe que esté seleccionada la fuente de TV correcta pulsando el botón SOURCE del mando a distancia.Reinicie el dispositivo conectado volviendo a conectar el cable de alimentación del dispositivo. |
| Conexión RF (Cable/Antena) |
| No se reciben todos los canales. | Compruebe que el cable de la antena esté firmemente conectado.Use la opción Plug & Play para añadir los canales disponibles a la lista de canales.Vaya a MENU → Configuración → Plug & Play y espere a que se guarden todos los canales disponibles.Compruebe la posición de la antena. |
| La imagen aparece distorsionada : macrobloques, microbloques, puntos, pixelización. | La compresión de los contenidos de vídeo puede causar imágenes distorsionadas especialmente en las escenas de movimiento rápido, como en los deportes y las películas de acción.Un nivel de señal débil puede causar imágenes distorsionadas. No es un problema del televisor. |
| Conexión del PC |
| Mensaje "Modo no compatible". | Establezca la resolución y la frecuencia de salida del PC de modo que coincida con la resolución admitida por el televisor. |
| El PC siempre aparece en la lista de fuentes aunque no esté conectado. | Esto es normal; el PC siempre aparece en la lista de fuentes aunque no haya ningún PC conectado. |
| El vídeo es correcto pero no se oye el audio con una conexión HDMI. | Compruebe la configuración de la salida de audio del PC. |
| Otros |
La imagen no se ve a pantalla completa.  | En cada lado se muestran barras negras en los canales de alta definición cuando se muestran contenidos SD mejorados (4:3).Se muestran barras negras en las partes inferior y superior cuando se ven películas que tienen diferente formato que el televisor.Ajuste la opción del tamaño de imagen del dispositivo externo o del televisor al modo de pantalla completa. |
| El mando a distancia no funciona. | Sustituya las pilas del mando a distancia de acuerdo con la polaridad correcta (+ -).Limpie la ventana de transmisión de la parte superior del mando a distancia.Apunte con el mando a distancia directamente al televisor desde una distancia de 1,5 -2 metros. |
| El televisor de plasma emite un zumbido. | Los televisores de plasma normalmente emiten un zumbido suave. Esto es normal.Lo causan las cargas eléctricas que se utilizan para crear las imágenes en la pantalla.Si el zumbido es fuerte, quizás se haya configurado el brillo del televisor demasiado alto. Pruebe a establecer un nivel de brillo menor.También se puede originar un zumbido fuerte si la parte posterior del televisor de plasma está demasiado cerca de la pared o de otra superficie dura. También puede probar a cambiar el recorrido de los cables de conexión.Una instalación inadecuada del montaje mural puede crear un ruido excesivo. |
| Problema de retención de imagen (desgaste). | Esta pantalla está equipada con tecnología de reducción de la "quemadura de pantalla" para reducir la posibilidad de que se queme. La tecnología Cambio de píxel permite definir el movimiento de la imagen arriba o abajo (línea vertical) y de lado a lado (punto horizontal). |
| No se puede controlar el encendido/apagado o el volumen del televisor con el mando a distancia del receptor de cable/decodificador. | Programe el mando a distancia del receptor de cable/decodificador para que controle el televisor.Consulte el manual del decodificador de cable/satélite para conocer el código del TV SAMSUNG. |
| Mensaje "Modo no compatible". | Compruebe la resolución que admite el televisor y ajuste en consecuencia la resolución de salida del dispositivo externo. Consulte los valores de resolución en este manual. |
| Olor a plástico en el televisor. | Este olor es normal y desaparece con el tiempo. |
| La potencia de señal del televisor no está disponible en el menú de prueba de autodiagnóstico. | Esta función sólo está disponible en los canales digitales con las conexiones de antena (RF/coaxial). |
| El televisor está inclinado hacia la izquierda o hacia la derecha. | Retire la base del soporte de televisor y vuelva a montarla. |
| No se puede montar la base del soporte. | Compruebe que el televisor esté instalado sobre una superficie plana.Si no puede quitar los tornillos del televisor, utilice un destornillador magnetizado. |
| El menú del canal se ve de color gris (no disponible). | El menú del canal sólo está disponible cuando está seleccionada la fuente del televisor. |
| La configuración se pierde después de 30 minutos o cada vez que se apaga el televisor. | Si el televisor está en el modoDemo tienda, reiniciará los ajustes de audio y de imagen cada 30 minutos.Debe cambiar el modoDemo tienda al modoUso domésticoen el procedimiento Plug & Play.Pulse el botónSOURCEpara seleccionar el modoTV, vaya aMENU→Configuración → Plug & Play → ENTER |
| Pérdida intermitente de audio o vídeo. | Compruebe las conexiones de los cables y vuelva a conectarlos.Se puede deber a que los cables son demasiado rígidos o gruesos.Debe asegurarse de que los cables sean lo suficientemente flexibles para un largo periodo de uso.En un montaje mural, es aconsejable utilizar cables con conectores de 90 grados. |
| Puede ver pequeñas partículas si mira de cerca el borde biselado de la pantalla del televisor. | Esto es una particularidad del diseño del producto y no es un defecto. |
| El menú PIP no está disponible. | La función PIP sólo está disponible cuando se ve una fuente HDMI, PC o de componentes. |
| ‘Señal codificada’ o ‘Sin señal/Señal débil’ conTARJETA (CI/CI+) en CAM. | Compruebe que el CAM tenga tarjeta CI(CI+) instalada en la ranura para interfaz común.Esto es normal, ya que el televisor ejecuta la función OTA (en el aire) por sí solo a fin de actualizar el firmware descargado mientras se veía la televisión. |
| Problema de imagen/sonido recurrente | Compruebe y cambie la señal/fuente. |
Las descripciones y las características de este folleto se facilitan con fines informativos solamente y están sujetas a modificación sin previo aviso.
| Nombre del modelo | PS50B550 / PS50B551 |
| Tamaño de pantalla (diagonal) | 50 pulgadas |
| Resolución de PC (Óptima) | 1920 x 1080 @ 60 Hz |
| Salida de sonido | 10 W x 2 |
| Dimensiones (An x Pr x Al)Cuerpo principal con el soporte | 1240 x 766 x 74 mm1240 x 822 x 290 mm |
| Peso cuerpo principal con el soporte | 33 kg38 kg |
| Consideraciones medioambientalesTemperatura de funcionamientoHumedad de funcionamientoTemperatura de almacenamientoHumedad de almacenamiento | 50 °F a 104 °F (10 °C a 40 °C)10% a 80%, sin condensación-4 °F a 113 °F (-20 °C a 45 °C)5% a 95%, sin condensación |
Este dispositivo es un aparato digital de la Clase B.
El diseño y las especificaciones pueden cambiar sin previo aviso.
Para conocer la fuente de alimentación y el consumo de energía, consulte la etiqueta adherida al producto.
Anel de suporte
(4 unidades)
(Consulte a página 41)
Núcleo de ferrite para auscultadores
Núcleo de ferrite
Painel posterior do televisor
• Anynet ^+ (HDMI-CEC), consulte a página 36
- Modo Imagem, consulte a página 16
- Modo Som, consulte a página 21
• Temporizador, consulte a página 23
• SRS TS HD, consulte a página 21
- Poupança energ., consulte a página 25
- Adicionar aos favoritos (ou Apagar dos favoritos), consulte a página 14
- Ajuste auto., consulte a página 19
Pode seleccionar a fonte de antena a memorizar.
- Digital e Analógico : Canais digitais e analógicos.
• Digital : Canais digitais.
• Analógico : Canais analógicos.
Se seleccionar Cabo,
- Modo proc. : Mostra o modo de procura. (Rápida)
☐ Sintonia fina (só canais analógicos)
Visual. Temporizador
- Ordenar (só canais analógicos)
☐ Temporizador 1 / Temporizador 2 / Temporizador 3
Pode definir o televisor para ligar ou desligar à hora pretendida.
Ligar à hora definida : Define a hora para ligar o televisor.
Desligar à hora definida : Define a hora para desligar o televisor.
Volume : Selecciona o nível de volume.
Fonte : Selecciona o dispositivo TV, USB.
■ Texto digital → Desactivar / Activar
Pode definir o idioma do teletexto seleccionando o tipo de idioma.
Actual. no Modo de Espera
- Selec. fich. música
Consulte a página 34.
Informação
Consulte a página 34.
Informação
Ligar dispositivos Anynet+
Alternar entre dispositivos Anynet+
Para evitar a queda do televisor
Eliminación correcta de este producto (Residuos de aparatos eléctricos y electrónicos)
(Aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos) La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al finalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales. Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro. Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales.
POR
Eliminación correcta de las baterías de este producto
(Aplicable en la Unión Europea y en otros países europeos con sistemas de recogida selectiva de baterías.)
La presencia de esta marca en las baterías, el manual o el paquete del producto indica que cuando haya finalizado la vida útil de las baterías no deberán eliminarse junto con otros residuos domésticos. Los símbolos químicos Hg, Cd o Pb, si aparecen, indican que la batería contiene mercurio, cadmio o plomo en niveles superiores a los valores de referencia admitidos por la Directiva 2006/66 de la Unión Europea. Si las baterías no se desechan convenientemente, estas sustancias podrían provocar lesiones personales o dañar el medioambiente. Para proteger los recursos naturales y promover el reciclaje, separe las baterías de los demás residuos y recíclelas mediante el sistema de recogida gratuito de su localidad.
POR
