FE9163CIN - Horno ROSIERES - Manual de uso y guía de instrucciones gratis

Marca	ROSIERES
Modelo	FE9163CIN
Tipo de producto	Horno empotrable
Tensión de alimentación	230 V - 50 Hz
Potencia total máxima	7.5 kW (aprox)
Volumen interior	90 litros
Dimensiones interiores (Al x An x Pr)	360 x 630 x 395 mm
Funciones de cocción	Luz, resistencia superior, resistencia inferior, grill, grill+ventilador, cocción tradicional, calor giratorio, descongelación por aire pulsado
Programador	Electrónico con pantalla, temporizador, cocción semiautomática y automática, señal sonora
Giroasador	Sí, incluido
Tipo de bombilla	Estándar (25 W)
Puerta	Vidrio interior extraíble para limpieza, desmontable
Limpieza	Pared interior esmaltada, limpieza con detergente no abrasivo
Seguridad	Indicador de temperatura, apagado automático al finalizar la cocción, protección infantil (se recomienda supervisión)
Instalación	Empotrable, dimensiones de nicho (ver manual)
Garantía	1 año a partir de la fecha de compra
Servicio postventa	Piezas originales disponibles en centros autorizados

Preguntas frecuentes - FE9163CIN ROSIERES

¿Cómo ajustar el reloj del horno?

Presione simultáneamente las teclas Duración y Fin de cocción, luego ajuste la hora con las teclas + y -.

¿Cómo usar el temporizador?

Presione la tecla Control de minutos e ingrese el tiempo deseado con las teclas + o -. Una señal sonora suena al final.

¿Cómo programar una cocción automática?

Presione la tecla Duración para definir el tiempo de cocción, luego Fin de cocción para ajustar la hora de finalización. La cocción comienza automáticamente.

¿Qué hacer si el símbolo 'Auto' parpadea?

Indica un error de programación. Verifique que la hora de inicio no sea posterior a la hora de fin. Corrija ajustando nuevamente los parámetros.

¿Cómo limpiar el vidrio interior de la puerta?

Desatornille los dos tornillos laterales de la puerta para retirar el vidrio, límpielo con un producto no abrasivo y vuelva a montarlo.

¿Cómo cambiar la bombilla del horno?

Desconecte el aparato. Gire la tapa de protección en sentido antihorario, reemplace la bombilla (25 W) y vuelva a atornillar la tapa.

¿Cómo usar el giroasador?

Coloque la broche en el alojamiento y la ranura en la rejilla. Introduzca la rejilla en el segundo nivel. Asegúrese de que la varilla entre en el agujero previsto.

¿Por qué se apaga el indicador amarillo?

El indicador amarillo de temperatura se apaga cuando el horno ha alcanzado la temperatura ajustada. Es normal.

¿Cuáles son las precauciones de seguridad importantes?

No toque el aparato con los pies mojados, mantenga a los niños alejados durante el funcionamiento y desconecte siempre antes de limpiar.

¿Cómo desmontar la puerta del horno para limpiarla?

Abra completamente la puerta, enganche los jinetes móviles en las bisagras para bloquear la puerta, luego levántela hacia arriba para extraerla. Para volver a montar, invierta la operación.

MANUAL DE USUARIO FE9163CIN ROSIERES

Horno Instrucciones de uso, manutención y instalación

Datos técnicos	Página 51
Preparación del horno	Página 51
Tablero de mandos	Página 52
Descripción de los símbolos del tablero	Página 53
Cómo se usa el asador rotativo	Página 54
Cómo se usa el grill	Página 54
Programador electrónico	Página 55-56
Puerta del horno	Página 57
Desmontaje de la puerta del horno	Página 57
Sustitución de la lámpara del horno	Página 57
Limpieza y mantenimiento del horno	Página 58
Asistencia técnica	Página 58
Instrucciones para una correcta instalación	Página 59

Estimado cliente,

Les agradecemos por haber elegido uno de nuestros productos y esperamos que obtengan las mejores prestaciones de este electrodoméstico.

Por lo tanto le sugerimos que sigan atentamente las instrucciones y las sugerencias de este manual para la correcta utilización de nuestros productos.

El Frabricante declina toda responsabilidad por daños a personas y ocsas debidas a una instalación defectuosa o impropria del aparato.

El Frabricante se reserva el derecho de aportar a sus productos todas aquellas modificaciones que considere necesarias y útiles sin previo aviso.

Datos técnicos

Este aparato respeta las normas para la supresión de los radio-interferencias.

Tensión de alimentación

230V - 50 Hz.

Dimensiones interiores

Altura:	360 mm
Anchura:	630 mm
Profondidad:	395 mm
Volumen:	90 litros

Absorción Watt (Potencia)

Resistencia superior:	1.050 kW
Resistencia inferior:	1.550 kW
Resistencia circular:	2.500 kW
Resistencia grill:	2.500 kW
Motoventilador radial:	0.025 kW
Motorreductor asador:	0.004 kW
Bombilla horno:	0.025 kW
Ventilador tangencial:	0.070 kW

Instalación

El producto tiene que ser instalado correctamente siguiendo las instrucciones suministradas por el Fabricante y llevadas a cabo únicamente por personal calificado. Cualquier intervención tiene que ser efectuada con el aparato desconectado de la red eléctrica. El cable de conexión debe tener una sección mínima de 1.5 mm. El producto debe estar conectado a un interruptor omnipolar con abertura de contactos de por lo menos 3 mm.

Atención: la conexión de tierra es obligatoria según lo previsto por la ley.

Preparación del horno y pre-utilización

Antes de usar el horno, limpiar esmeradamente el interior del mismo con jabón no abrasivo y agua templada. Una vez finalizada la operación, poner el horno a la temperatura máxima durante 20 minutos aproximadamente para eliminar cualquier residuo de grasa, aceite o resinas de fabricación que podrían causar olores desagradables durante la cocción. Para realizar la limpieza del aparejo se lo debe desconectar eléctricamente.

¡Aviso!

Durante el funcionamiento del horno mantenga alejados los niños.

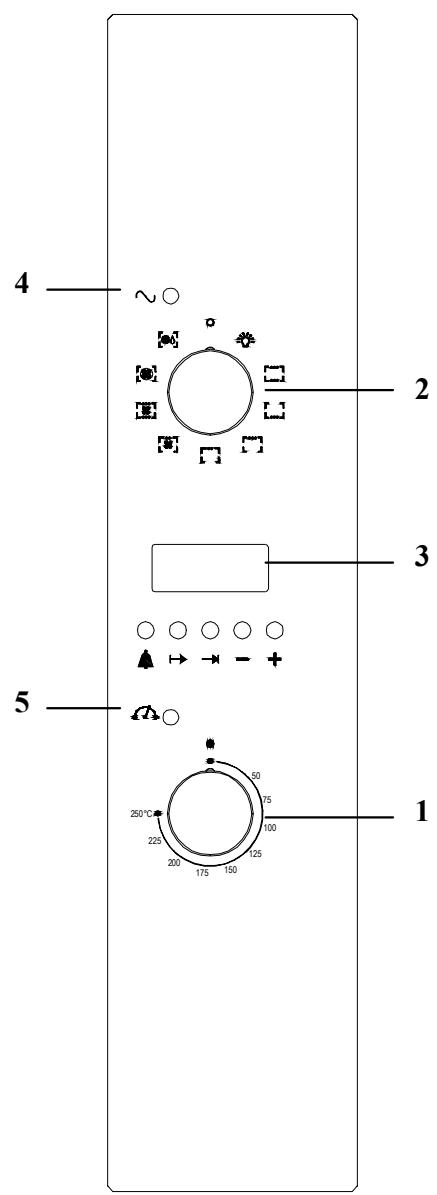

1 - Termostato
2 - Selector
3 - Programador electrónico
4 - Luz indicadora tensión
5 - Luz indicadora temperatura

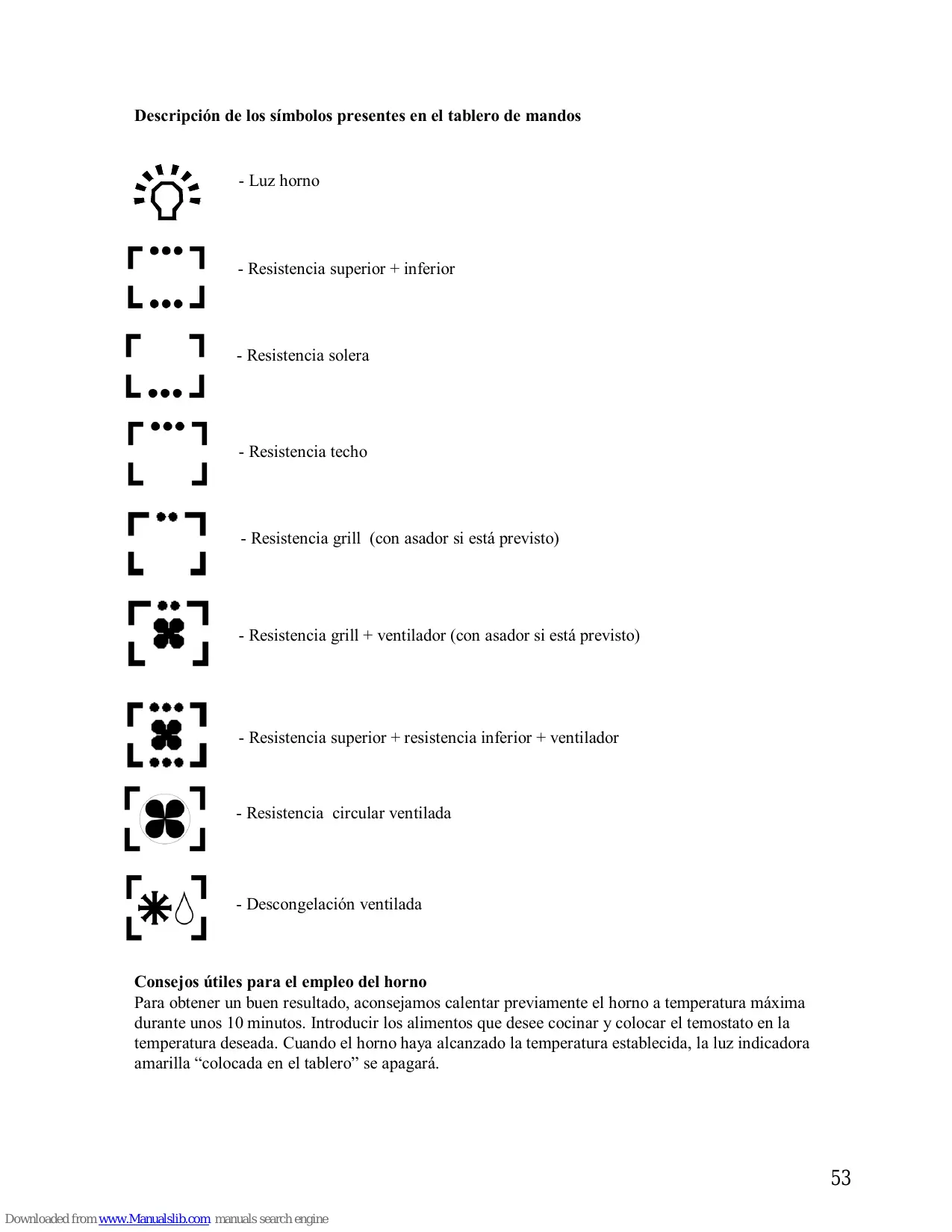

Descripción de los símbolos presentes en el tablero de mandos

- Luz horno

- Resistencia superior + inferior

- Resistencia solera

- Resistencia techo

- Resistencia grill (con asador si está previsto)

- Resistencia grill + ventilador (con asador si está previsto)

- Resistencia superior + resistencia inferior + ventilador

- Resistencia circular ventilada

- Descongelación ventilada

Consejos útiles para el empleo del horno

Para obtener un buen resultado, aconsejamos calentar previamente el horno a temperatura máxima durante unos 10 minutos. Introducir los alimentos que desee cocinar y colocar el temostato en la temperatura deseada. Cuando el horno haya alcanzado la temperatura establecida, la luz indicadora amarilla “colocada en el tablero” se apagará.

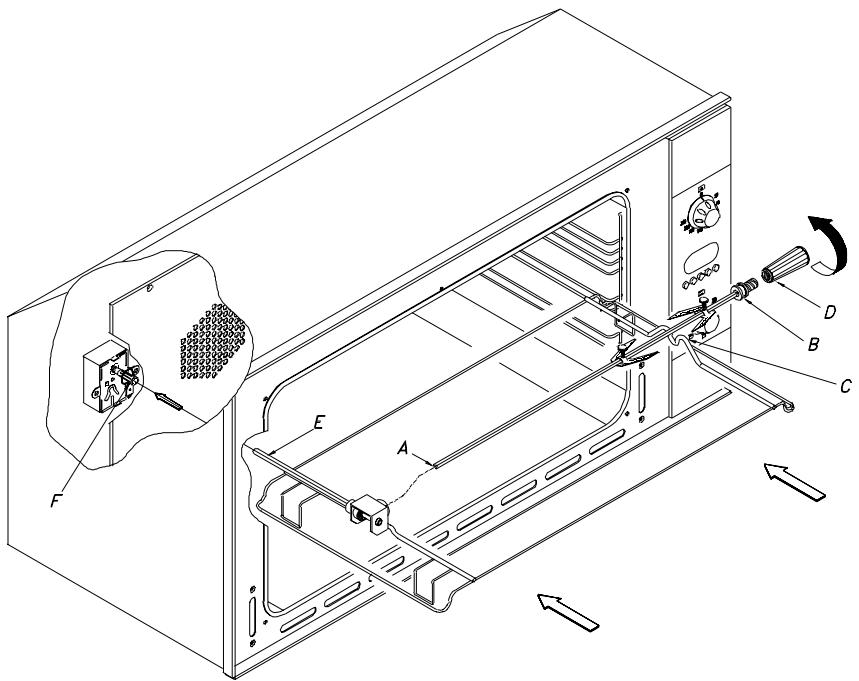

Cómo utilizar el asador rotativo

Introducir el asta “A” en el dispositivo de contramarcha y luego la garganta “B” en el encaje de la parilla “C”.

Terminada esta operación, desenroscar en el sentido contrario a las agujas del reloj el asa de plástico “D”. Ahora ya puede introducir la parrilla en las guías del horno, procurando que el asta “E” se introduzca en el agujero “F”.

La parrilla del asador tiene que estar siempre colocada en la segunda posición (contando desde abajo hacia arriba) de las parrillas laterales.

Cómo se usa el grill

Apoyar los alimentos que desee asar directamente en la parrilla o bien introducirlos en el asta del asador.

La parrilla se tiene que colocar al nivel más alto posible, mientras que la parrilla del asador hay que situarla siempre en el segundo nivel.

En el nivel más bajo se puede colocar la grasera para recoger la grasa que se desprende de los alimentos.

ATENCIÓN: MIENTRAS EL GRILL ESTÁ FUNCIONANDO, LAS PARTES DE ACCESO QUEMAN MANTENER A LOS NIÑOS ALEJADOS DEL HORNO.

Nota: No utilizar hojas de aluminio para cubrir la bandeja del grill ni para envolver los alimentos que se deseen cocinar. Las hojas de aluminio colocadas bajo el grill podrían incendiarse y, dado el elevado calor reflejado, se dañaría el grill.

Cocción ventilada

El aire distribuido por el ventilador permite cocinar diferentes productos ( pescado, carne, etc.) sin emisión de olores ni de sabores. Un ventilador distribuye uniformemente el calor procedente del elemento calentador colocado detrás de la pared del horno. La temperatura puede oscilar entre los 50 y los 250°C.

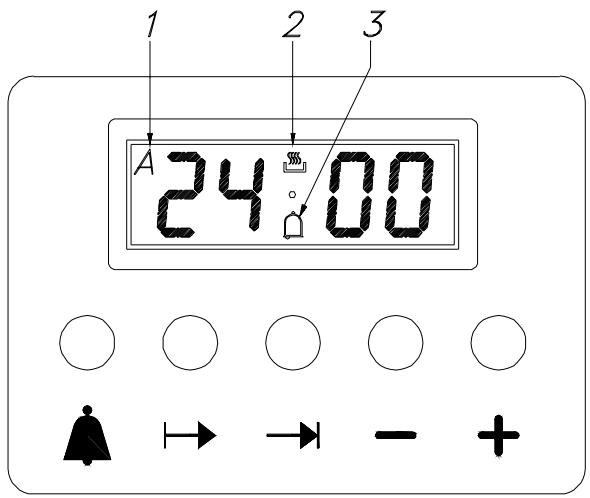

Programador electrónico

Timer

Tiempo de cocción con funcionamiento automático (duración)

Fin del tiempo de cocción (hora fin cocción)

Retroceder en la numeración de todas las programaciones

Avanzar en la numeración de todaslas programaciones

Programa automático

Duración y modo manual

Control de los minutos

Fig. 2

Establecimiento datos

Después de haber apretado el botón de función, se puede establecer el tiempo deseado con las teclas +/-. La regulación es más rápida si se tiene apretada la tecla deseada. Pulsando ligeramente la tecla de función y soltándola después. Aparece en el display la función preseleccionada que permanece 5 segundos, durante éstos se puede establecer los datos. Cinco segundos después de haber soltado la tecla función o de haber terminado de establecer los datos, el display regresa a la hora (reloj). El programa establecido se pone en marcha inmediatamente. La selección del programa va acompañada por una señal acústica.

Establecer la hora (reloj)

Seleccionar la función reloj pulsando al mismo tiempo las teclas Duración y Fin cocción, regular el reloj con las teclas +/- Todos los programas establecidos se cancelan y el relé se apaga.

Pulsar al mismo tiempo las teclas y (el símbolo “auto” se anula), se ilumina el símbolo de una cazuela.

Cualquier programa establecido queda anulado.

Funcionamento semiatomático y duración de la cocción

Pulsar la tecla Duración de cocción y establecer la duración con las teclas +/-. Aparece el símbolo de una cazuela.

La salida del relé se activa.

Si el reloj señala la hora fin cocción, el relé y el símbolo de la cazuela se apagan.

La señal acústica se pone en marcha y el símbolo A centellea.

Funcionamiento semiatomático y hora fin de cocción

Pulsar la tecla de la Hora Fin cocción y establecer la hora deseada con las teclas +/-. Los símbolos A y el de la cazuela se iluminan.

La salida del relé se activa.

Si el reloj señala la hora de fin cocción, el relé y el símbolo de la cazuela se apagan.

La señal acústica se pone en marcha y el símbolo A centellea.

Funcionamiento completamente atomático

Pulsar la tecla Duración de cocción y establecer el tiempo con las teclas +/-. Aparece el símbolo A.

El relé se enciende y aparece el símbolo de una cazuela.

Seleccionar la función Hora Fin cocción, aparece la hora mínima establecida. Con las teclas +/- establecer la hora deseada.

El relé y el símbolo de la cazuela están apagados.

El símbolo de la cazuela aparece de nuevo cuando la hora del reloj señala el tiempo de encendido calculado.

Después de haber establecido el programa automático, el símbolo A centellea. La señal acústica se pone en marcha.

El símbolo de la cazuela y el relé están apagados.

Timer

Pulsar la tecla Timer y establecer el tiempo deseado con la tecla +/-. Mientras transcurre el tiempo establecido, el símbolo timbre está encendido.

Una vez transcurrido el tiempo establecido, se pone en marcha la señal acústica.

Señal acústica

La señal acústica se mantiene activa 7 minutos, desde que el ciclo de Timer o el programa de cocción han terminado.

Pulsando cualquier tecla de función la señal se interrumpe.

Puesta en marcha del programa y comprobación

Un programa establecido se pone en marcha cuando se ha establecido también el tiempo deseado.

Los programas establecidos se pueden comprobar en cualquier momento seleccionando su respectiva función.

Error de regulación

La regulación no es correcta si la hora del reloj se halla entre la hora de inicio cocción y la hora de final cocción.

El error se indica mediante una señal acústica y con la intermitencia del símbolo Auto. Una regulación equivocada se puede corregir restableciendo la hora del inicio o la del final cocción.

Anulación de un programa

Un programa se puede anular seleccionando la función manual.

Un programa establecido que llega al final se anula automáticamente.

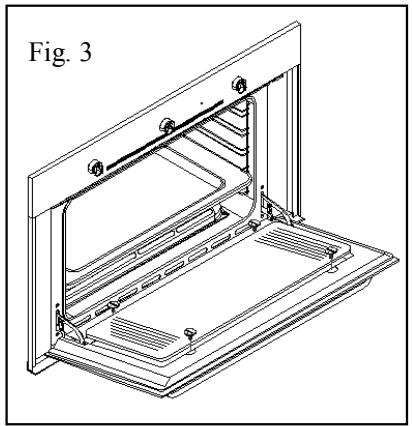

Puerta del horno

El cristal de la puerta se puede desmontar fácilmente y limpiarlo desenroscando los 4 tornillos laterales.

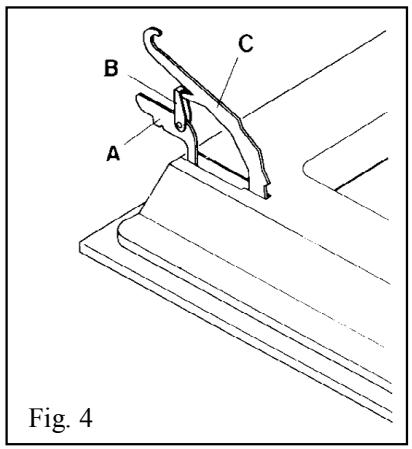

Desmontaje de la puerta del horno

Para facilitar la limpieza del horno es posible desmontar la puerta.

Con la puerta abierta al máximo, insertar los ganchos « B » en al alojamiento de la pieza « C » previsto a tal efecto.

Llevar la puerta a la posición semi-abierta (=45°) y, tirando hacia si, liberar simultaneamente ambas bisagras.

Para montar de nuevo la puerta proceder en modo inverso, cuidando da alojar

SIMULTANEAMENTE ambas bisagras.

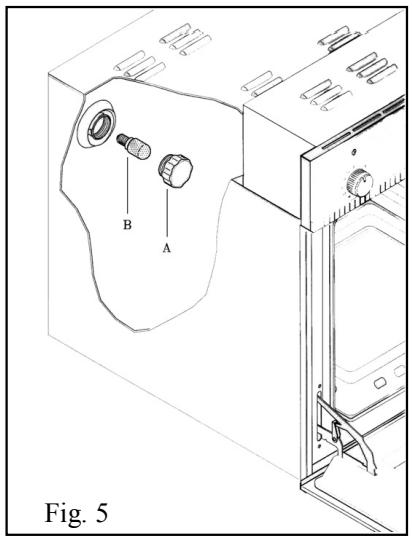

Sustitución de la lámpara del horno

ATENCIÓN: Desconectar antes el cable de alimentación del aparato.

Si tiene que cambiar la bombilla “B” del horno, es necesario sacar la cubierta de protección “A”, haciéndola girar en sentido contrario a las agujas del reloj. Después de haber cambiado la lámpara, volver a colocar la cubierta de protección “A” (fig. 5).

Limpieza y matenimiento del horno

Importante: Antes de empezar a efectuar las operaciones de mantenimiento del horno, es necesario extraer el enchufe de la toma de corriente o sacar la corriente de la línea de alimentación utilizando el interruptor general del sistema eléctrico.

Las partes de acero inoxidable y las partes esmaltadas permanecerán siempre nuevas si tiene cuidado en limpiarlas sólo con agua o utilizando productos específicos y secándolas después con mucha precaución.

Evite usar productos que contengan cloro o soluciones diluidas de soda cáustica, detergentes abrasivos, ácido muriático, vinagre u otros productos que puedan rayar o deslustrar.

Las manchas que pueden aparecer en el fondo del horno tienen diferente composición (salsas, azúcares, albúminas y grasas) y se producen a causa de las salpicaduras de los alimentos. Las salpicaduras se originan durante el asado de la carne y son consecuencia del empleo de una temperatura demasiado pequeños o a una valoración equivocada del aumento del volumen del alimento durante la cocción. Estos dos inconvenientes se pueden remediar utilizando recipientes con el borde alto o bien empleando la grasera que se entrega con el horno. Por lo que respecta a la limpieza de la parte inferior del horno, le aconsejamos limpiar las posibles manchas presentes con el horno todavía un poco caliente, más tiempo espere en limpiarlo más difícil le será poder sacar las manchas.

Le aconsejamos poner, después de haber apagado el horno y mientras éste se mantenga caliente, un paño embebido de amoniaco en el fondo del horno, bastan algunas gotas, y cerrar la puerta del horno. Esperar 10 minutos y secarlo bien.

Asistencia técnica

Antes de llamar al Servicio de Asistencia Técnica en el caso de que no funcionara el horno le aconsejamos que:

COMPROBAR QUE EL ENCHUFE ESTÉ BIEN INTRODUCIDO EN LA TOMA DE CORRIENTE.

VERIFICAR LA PROGRAMACIÓN DEL PROGRAMADOR ELECTRÓNICO.

En caso de no localizar la causa del mal funcionamiento: apagar el aparato sin intervenir en él y llamar al Servicio de Asistencia Técnica, specificando el modelo del horno indicado en la placa de datos característicos ubicada en la fachada inferior del horno.

El aparato está dotado de un certificado de garantía que le permite gozar del SERVICIO DE ASISTENCIA TÉCNICA gratuitamente, con excepción de un derecho fijo de llamada, durante un período de un año a partir de la fecha de compra. El certificado de garantía se lo deberá conservar, correctamente completado, para mostrarlo al Servicio de Asistencia Técnica.

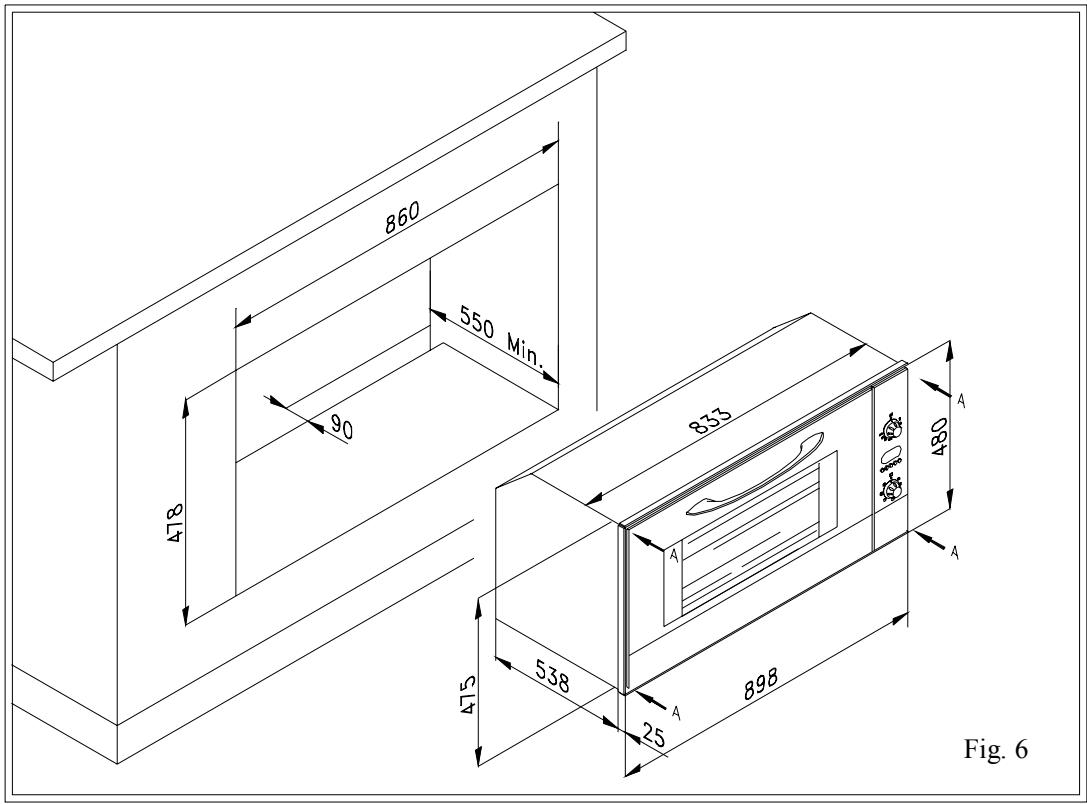

Instrucciones para una correcta instalación

El horno tiene que estar instalado en un hueco estándar de 900 mm, como se indica en la fig. 6, ya sea debajo de una encimera, ya sea colo-cado en una columna.

Para asegurar una ventilación suficiente del horno es aconsejable colocar una rejilla de ventilación en la parte superior del horno según se indica en la fig. 6.

La fijación del horno al mueble se efectúa mediante 4 tornillos “A” colocados en los respec-tivos orificios del marco.

Tener cuidado, cuando se efectúa la conexión del horno en no hacer palanca con la puerta; además, no someter a excesivas presiones la puerta cuando se encuentra abierta.
