MANUAL DE USUARIO I99C68N0 NEFF

Instrucciones de montaje y de servicio

de en fr nl it es pt pl

de en fr nl it es pt pl

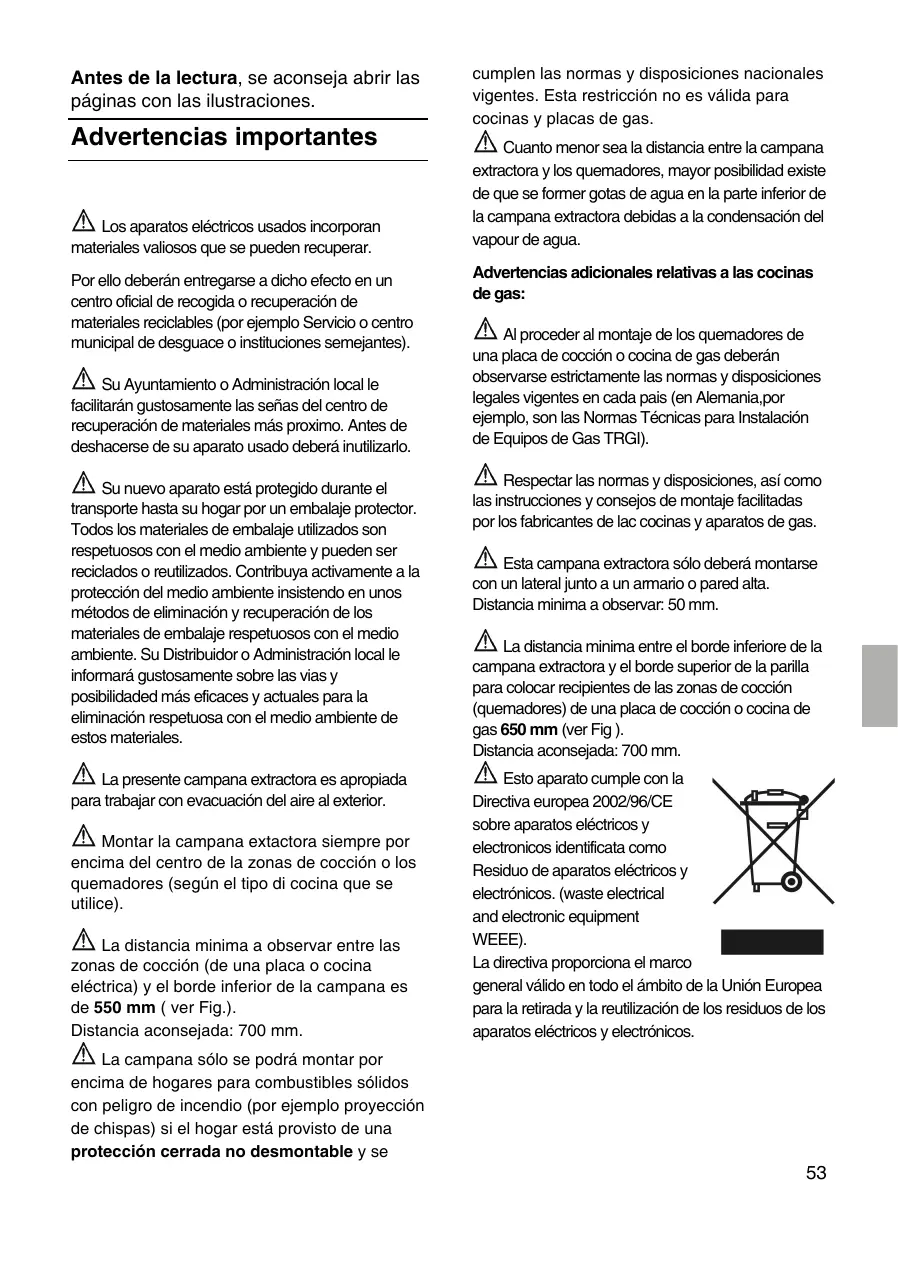

Antes de la lectura, se aconseja abrir las páginas con las ilustraciones.

Advertencias importantes

Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar.

Por ello deberán entregarse a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo Servicio o centro municipal de desguace o instituciones semejantes). Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del centro de recuperación de materiales más proximo. Antes de deshacerse de su aparato usado deberá inutilizarlo.

cumplen las normas y disposiciones nacionales vigentes. Esta restricción no es válida para cocinas y placas de gas.

Cuanto menor sea la distancia entre la campana extractora y los quemadores, mayor posibilidad existe de que se former gotas de agua en la parte inferior de la campana extractora debidas a la condensación del vapour de agua. Advertencias adicionales relativas a las cocinas de gas: Al proceder al montaje de los quemadores de una placa de cocción o cocina de gas deberán observarse estrictamente las normas y disposiciones legales vigentes en cada pais (en Alemania,por ejemplo, son las Normas Técnicas para Instalación de Equipos de Gas TRGI).

Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector.

Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente. Su Distribuidor o Administración local le informará gustosamente sobre las vias y posibilidaded más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales.

Respectar las normas y disposiciones, así como las instrucciones y consejos de montaje facilitadas por los fabricantes de lac cocinas y aparatos de gas.

La presente campana extractora es apropiada para trabajar con evacuación del aire al exterior.

Esto aparato cumple con la

Directiva europea 2002/96/CE sobre aparatos eléctricos y electronicos identificata como Residuo de aparatos eléctricos y electrónicos. (waste electrical and electronic equipment WEEE). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.

Montar la campana extactora siempre por encima del centro de la zonas de cocción o los quemadores (según el tipo di cocina que se utilice).

La distancia minima a observar entre las zonas de cocción (de una placa o cocina eléctrica) y el borde inferior de la campana es de 550 mm ( ver Fig.). Distancia aconsejada: 700 mm.

Esta campana extractora sólo deberá montarse con un lateral junto a un armario o pared alta.

Distancia minima a observar: 50 mm. La distancia minima entre el borde inferiore de la campana extractora y el borde superior de la parilla para colocar recipientes de las zonas de cocción (quemadores) de una placa de cocción o cocina de gas 650 mm (ver Fig ). Distancia aconsejada: 700 mm.

La campana sólo se podrá montar por encima de hogares para combustibles sólidos con peligro de incendio (por ejemplo proyección de chispas) si el hogar está provisto de una protección cerrada no desmontable y se

en cuenta también la forma de embudo de la salida de humos con inclinac n de ca 10° - 15°.

Condiciones necesarias para lograr la optima potencia y rendimiento de la campana extractora: ‰ Tubo de evacuación corto y liso. ‰

Menor número de codas posible.

Usar en lo possible tubos de gran diámetro, así como codos de gran tamaňo.

Los tubos de evacuación largos y con desigualdades, y la utilización de muchos tubos y codos de diámetro pequeňo perjudica el rendimiento óptimo del aparato y provoca un aumento de ruidos desagradables durante su funcionamento.

Se aconseja emplear tubos con un diámetro interior 150 mm.

Los canales planos deberán poseer una sección interior equivalente a la de los tubos redondos.

No deben presentar ángulos demasiado agudos. Ø 150 mm ca. 177cm2

En caso de usar tubos con diferentes diámetros: colocar una tira estanqueizante.

Al trabajar con sistema de ecavuación del aire al exterior: procurar una suficiente alimentación de aire.

Conexión de los tubos de evacuación

Tubo con diámetro de 150 mm: ‰ Fijar directametne el tubo de evacuacion el aire en el racor de empalme. ‰ Tubos inferiore de 150 no son aconsejables. Aumentando la distancia de la zona de cocción reducimos las pretaciones de la aspiraci n. Durante el montaje tener 54

Preparativos en el techo:

‰ El techo tiene que ser liso y horizontal. ‰

Asegurar el anclaje seguro de los tacos en el techo.

Los tachos suministrados con el aparato son apropiados para techos de hormigon o piedra natural.

Para techos de otros materiales y caracteristicas deberán usarse tacos especificos para el material en cuestiόn.

La campana extractora está equipada con material de fijación estándar. El encargado de realizar la instalación debe asegurarse de utilizar dispositivos de fijación adecuados para el techo correspondiente. La empresa fabricante declina toda responsabilidad por daños causados por una instalación errónea o una utilización incorrecta de dispositivos de fijación no adecuados para el techo correspondiente.

Para el peso ver la Figura M. Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como consecuencia dell progeso técnico.

La campana extractora sólo podrá conectarse a una toma (caja) de corriente provista de puesta a tierra.

Esta campana extractora ha sido diseñada para el montaje en el techo de la cocina o en un techo suspendido de suficiente estabilidad y capacidad de sustentación.

La toma de corriente deberá encontrarse o montarse directamente detrás del revestimiento decorativo de la campana.

Características eléctricas: figuran en la placa de caracteristicas que es accessible después de quitar los marcos de filtro, en la parte interior del aparato. En caso de reparación de la campana deberá desconecarse siempre el aparato de la red elèctrica, antes de iniciar los trabajos correspondiente.

Prestar atención a las distancias minimas a observar entre la zona de cocción y la campana extractora de 550 mm para las placas de cocción eléctricas y 650 mm para las placas de cocción de gas.

Seguir las instrucciones de montaje como se indica en les Figuras M.

Longitud del cable de conexión a la red eléctrica: 1,30 m.

En caso de necesitar una conexión fija a la red eléctrica: El aparado s lo deberá ser conectado a la red eléctrica por un instalador-electricista registrado como tal en la empresa de abastecimiento de energia eléctrica de la zona. Como dispositivo de separación se admiten interruptores con una abertura de contacto superior a 3 mm y desconexión de todas las fases. Esto incluye interruptores LS y contactores. En caso de producirse daños en el cable de connexión de aparato, éste solo podrá ser sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica Oficial o un técnico especializado del ramo, a fin de evitar situaciones de peligro. La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje.

Antes de la primera utilizaciόn

Antes de la puesta en marcha inicial del aparato: ‰

Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato: por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato en concreto.

Esta campana extractora cumple las normas y disposiciones especificas en materia de seguridad. Las reparaciones que fuera necesario efectuar en el aparato sólo podrán ser ejecutadas por técnicos especializados del ramo. Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar a situaciones de serio peligro para el usuario.

No preparar alimentos o platos flameados directamente debajo de la campana extractora.

¡La grasa acumulada en el filtro antigrasa podria incendiarse por las llamas que suben! Las llamas de los quemadores de gas de las zonas de cocciόn deberán encontrarse siempre cubiertas con un recipiente. El montaje de la campana extractora por encima de hogares para combustibles sόlidos (carbόn, leña, etc) sόlo está permitido si ésta cumple una serie de condiciones restrictivas (véanse al respecto las instrucciones de montaje de la campana extractora). Si el aparato presentara daños o desperfectos, no deberá ser utilizado. 56

La conexiόn y puesta en marcha del aparato sόlo podrán ser efectuadas por un técnico especialista del ramo.

La presente campana extractora sόlo es adecuada para uso doméstico. Utilizar la campana extractora sόlo con las lámparas de iluminaciόn montadas. Sustituir immediatamente las lámparas defectuosas a fin de evitar la sobrecarga de las lámparas restantes. No usar nunca la campana extractora sin incorporar el filtro antigrasa. Las grasas y aceites calentados excesivamente pueden inflamarse rápidamente. Por ello los alimentos o platos que requieran grasa o aceite caliente, como por ejemplo patatas fritas etc., sόlo deberán prepararse bajo vigilancia. Limpiar a fondo la campana extractora antes de usarla por vez primera. No colocar objetos encima de la campana. En caso de producirse daños en el cable de conexión del aparato, éste sólo podrá ser sustituido por el fabricante, un técnico especializado del Servivio de Asistencia Técnica Oficial o un técnico especializado del ramo, a fin de evitar situaciones de peligro. Deseche los envases y el material de embalaje de acuerdo a las normas correspondientes para la protecciόn del medio ambiente (véanse al respecto las instrucciones de montaje de la campana extractora). No dejar que los niños jueguen con el aparato. - El aparato no debe ser utilizado si se carece del conocimiento y la experiencia necesarios para que su uso sea adecuado y seguro.

- Los niños y adultos con algún tipo de discapacidad fisica, sensorial o mental nunca deben usar el aparato sin supervisiόn.

Placas de cocción de gas/Cocinas de gas No trabajar simultáneamente con todas las zonas de cocción (quemadores) durante un tiempo prolongado (como máximo 15 minutos) ajustadas a su máxima potencia. De lo contrario existe peligro de quemadura en caso de tocar la campana o de ocasionar daños en la misma. En caso de instalar y trabajar con la campana por encima de una placa de cocción de gas, hay que ajustar ésta a su máxima potencia en caso de trabajar simultáneamente con tres o más zonas de cocción (quemadores). Tenga presente que la potencia de un quemador rápido (grande) con más de 5 Kw (Wok) equivale a la potencia de dos quemadores de gas normales. No hacer funcionar nunca las zonas de cocción de gas (quemadores) sin recipientes adecuados colocados sobre las mismas. Ajustar la llama siempre de modo que no sobresalga respecto al recipiente colocado sobre la zona de cocción. ‰

Antes de emplear el aparato nuevo deberá leer detenidamente las instrucciones de servicio de la cocina eléctrica. En ella se facilitan informaciones y consejos importantes para su seguridad personal, así como para el correcto manejo y cuidado de la cocina.

Guarde las instrucciones de servicio y de montaje para un posible propietario posterior.

Modalidades de funcionamento

Evacuaciόn del aire hacia el exterior M. FIG. ‰

El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los evacúa hacia el exterior, haciéndolos pasar previamente a través del filtro antigrasa.

El filtro antigrasa absorbe las partículas sόlidas contenidas en los vahos de la cocina.

La cocina queda así prácticamente libre de grasa y olores.

El aire de evacuación pasa a través de un túnel de ventilación hacia arriba o directamente hacia el exterior, a través de la correspondiente pared. ) El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio ni tampoco a túneles de ventilación de locales con hogares. ‰

Ante de proceder a los trabajos de evacuación del aire el exterior, deberà observar las disposicones legales de su localiad (por ejemplo el reglamento local para el permiso de edificación).

En caso de hacer pasar el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deberá consultarse con el deshollinador del distrito competente, observando asimismo las norma y disposiciones nacionales vigentes. ) Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantaneous, calentadores de agua), hay procurer que exista una suficiente alimentación de 57

aire, necesario para el proceso de combustión del hogar.

Este funcionamiento es possible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admissible de 4 Pa (0,04mbar). Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustion pueda renovarse y ventilarse sin dificultad, por ejemplo por puertas, ventanas o cajas murales para la alimentación o evacuación del aire o también pueden tomarse otras medidas como por ejemplo instalando cerrojos invertidos o similares. Ceciorarse de que existe una alimentación suficiente deI aire. De lo contrario el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación. La solo presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantia para la observación de los limites de tolerancia válidos. Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener cuenta todo el conjunto del sistema de ventilación exixtente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas. Si el aire es evacuado pasando a través de la pared exterior, deberá utilisarse una caja mural telescopica.

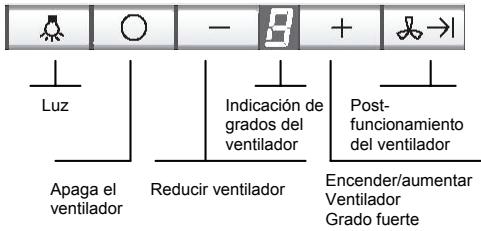

Manejo de la campana extractora

La manera más eficaz de absorber los vahos producidos en la cocina durante la preparaciόn de los alimentos es: ‰

Conectando la campana extractora al comenzar a trabajar.

Desconectando la campana extractora al cabo de unos minutos después de haber concluido los trabajos.

Indicación de grados del ventilador

Postfuncionamiento del ventilador

Encender/aumentar Ventilador Grado fuerte

Al pulsar una tecla se escucha una señal acústica de confirmación.

Conectar en ventilador:

Conectar el ventilador:

El ventilador pasa a funcionar con un escalόn de potencia superior.

El ventilador pasa a funcionar con un escalón de potencia inferior.

Ajustar el escalón de potencia del ventilador:

Pulsar la tecla de reducciόn – repetidas veces, hasta que el ventilador se desconecte.

Seleccionando el escalόn de funcionamiento intensivo, el ventilador desarrolla su máxima potencia. Este escalόn se suele usar sólo durante cortos períodos.

Pulsar la tecla + repetidas veces, hasta que en la pantalla de visualizaciόn se

automática de la ventilación 10 minutos cada hora a la velocidad parpadeante visualizada en la pantalla.

En caso de no desconectar manualmente el escalόn intensivo, el ventilador conmuta al cabo de 10 minutos automáticamente al escalón de potencia .

Esta función se puede activar por medio del control o del mando a distancia.

Funcionamento del ventilador tras su desconexiόn:

. El ventilador funciona durante 10 minutos en el escalón . En la pantalla de visualizaciόn destella un punto. El ventilador se desconecta automáticamente una vez transcurrido dicho período.

La iluminación se puede conectar en cualquier momento, con independencia de que el ventidador funcione o no.

La programación del mando a distancia es realizada por el fabricante. En caso de que el mando a distancia no activase motor y luces en proximidad de la campana, lleve a cabo el siguiente procedimiento. Programación del mando a distancia Pulsar y mantener pulsada la tecla “+” del mando a distancia y luego alimentar la campana; como confirmación de que se ha producido el reconocimiento se emite una señal acústica prolongada. Si no se escucha la señal acústica en 30 segundos, repita el procedimiento. Funciones del mando a distancia

Activación del intervalo mediante el control:

Pulsar al mismo tiempo las teclas O y + y soltar las teclas: la pantalla mostrará 1;

Pulsando la tecla +, la pantalla mostrará la siguiente secuencia para las velocidades del ventilador 2→3→1→2 …;

Pulsar al mismo tiempo las teclas O y + para confirmar la velocidad a la cual debe funcionar el ventilador en la función intervalo.

Activación del intervalo mediante el mando a distancia:

Pulsando la tecla +, la pantalla mostrará la siguiente secuencia para las velocidades del ventilador 2→3→1→2 …;

Pulsar la tecla velocidad a la cual debe funcionar el ventilador en la función intervalo;

En la fase de programación si la función intervalo visualizada no es confirmada en varios segundos, se sale de la modalidad de programación de intervalo.

Pulsando cualquier tecla, excepto la de la luz, la función intervalo es desactivada. El mando a distancia funciona con pilas. Cuando las pilas estén agotadas hay que: 1.

Desatornillar los dos tornillos de la parte posterior y quitar la tapa.

Extraer las pilas y sustituirlas por una nuevas que tengan las mismas características.

Volver a cerrar la tapa y atornillar los tornillos.

Las teclas +, -, y luz tienen el mismo funcionamiento que las del control.

: mismo funcionamiento que la tecla

Una particularidad de este aparato es la función intervalo, que consiste en la activación

: la pantalla mostrará 1;

Seguir las normas nacionales para el desecho de las pilas usadas.

Filtros y mantenimiento

Para retener las partículas de grasa contenidas en el vaho de la cocina se montan filtros metálicos. Las esterillas de filtro son de metal antiinflamable ¡Atenciόn!: A medida que crece el grado de saturaciόn de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana. ¡Importante!: La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en el mismo, puede prevenir el peligro de incendio a causa de una acumulaciόn de calor al freír o asar alimentos. Indicaciόn del grado de saturaciόn de grasa del filtro: En caso de saturación de los filtros antigrasa parpadea y se emite una señal acústica. A más tardar en este momento deberán lavarse los filtros antigrasa. Limpieza del filtro antigrasa metálico: ‰

Bajo unas condiciones de funcionamento normal (1-2 horas diarias), el filtro antigrasa metálico tiene que limpiarse una vez a mes.

Los filtros antigrasa metálicos se pueden limpiar en un lavavajillas. Ello puede dar lugar a una ligera decoloración de los mismos.

Importante: No mezclar con la vajilla normal los filtros antigrasa metálicos muy saturados de grasa.

En caso de limpiar los filtros metálicos a mano, colocar la caja del filtro durante varias horas en una solución detergente (para vajila) muy caliente, para reblandecer la grasa adherida. No utilizar agentes limpiadores agresivos que contengan

ácidos o álcalis. Limpiarlos a continuación con un cepillo, enjuagarlos bien y dejarlos escurrir.

Desmontar y montar los segmentos de aspiración de los bordes y los filtros antigrasa de metal:

¡Atención!: Las lámparas halόgenas tienen que estar desactivadas y frías. 1.

Seguir todo lo descrito en la Figura M.

Empujar las asas de los filtros antigrasa hacia abajo y abatir los filtros hacia abajo.

Limpiar los filtros antigrasa.

Colocar los filtros antigrasa limpios en su sitio.

Apagar la pantalla de visualización

Pulsar dos veces consecutivas la tecla O. Se produce una señal acústica de aviso y la pantalla de visualización se apaga.

Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del fusible. No limpiar la campana extractora con esponjas abrasivas ni emplear agentes que contengan arena, sosa, ácidos o cloruro. ‰

Utilizar una soluciόn de agua y agente lavavajillas de uso corriente caliente para limpiar la campana extractora.

En caso de suciedad más resistente y fuertemente acumulada, utilizar un agente limpiacristales suave.

Al limpiar los filtros antigrasa, limpiar la grasa acumulada en los puntos accesibles del cuerpo de la campana extractora. De este modo se previene el peligro de que se inflame los restos de grasa antiguos y la campana conserva optimo funcionamiento.

Atenciόn: No limpiar las superficies y elementos de plásticos con alcohol de quemar, dado que podrían producirse zonas o puntos de color mate.

¡Atenciόn! Procurar una buena ventilaciόn de la cocina. ¡ No trabajar con llamas abiertas!

el cuaderno de servicio adjunto.

Superficies de aluminio y plástico:

No utilizar paños secos.

No utilizar agentes limpiadores agresivos que contengan ácidos o

Ténganse en cuenta los términos de la garantía que figuran en el cuaderno de servicio.

Limpiar el mando desplazable del ventilador sόlo con un paño suave y húmedo (usar una soluciόn de agua y agente lavavajillas suave).

¡No usar limpiadores de acero para limpiar el mando desplazable! Superficies de acero inoxidable: ‰

Limpiar el metal sόlo en direcciόn al pulido.

Sustituir las lámparas

Averías y perturbaciones

En caso de que en la pantalla de visualizaciόn aparezcan las letras

Desconectar la campana extractora de la red eléctrica, extrayendo el cable de conexiόn de la toma de corriente o a través del fusible.

Las lámparas halógenas alcanzan durante su funcionamiento unas elevadas

Véase al respecto el capitulo “Filtros y mantenimiento”.

temperaturas .Para retirar la lámpara, sujetarla con un paño limpio.

En caso de no poder accionar los mandos ni activar las funciones de la campana extractora:

Seguir las fases indicadas en la

Figura L para el cambio de bombillas.

Sustituir la lámpara halόgena por una lámpara halógena corriente que tirne las mismas caracteristicas.

Restablecer la alimentaciόn de corriente introduciendo el cable de conexión en la toma de corriente o a través del fusible.

Advertencia: En caso de no funcionar la iluminaciόn de la campana, verificar si se han montado las lámparas correctas.

Dejar la campana sin corriente durante aproximadamente 1 minuto extrayendo el enchufe de la toma de corriente o desconectando el fusible de la red. Conectar a continuaciόn la campana extractora.

Si las luces se mantien debilmente encendidas cuando la campana esta en stand by, invertir el cable de alimentación

(invertir fase con neuro). En caso de consultas o averías de la campana extractora, no dude en llamar al Servicio de Asistencia Técnica. (Véase al respecto la lista con las delegaciones y distribuidores oficiales). Para cualquier consulta deberán indicarse los números de producto y de fabricaciόn. E-Nr.

FD Anote las números correspondientes a su aparato en los espacios correspondientes.

Los números figuran en la placa de características, a la que se accede tras desmontar la rejilla del filtro dentro de la campana extractora. Las reclamaciones atribuibles o relacionadas con la planificaciόn y ejecuciόn de la instalaciόn de las tuberías de la campana extractora, no están cubiertas por el servicio de garantía del fabricante. 62

desligar o ventilador
