| Tipo de produto | Coifa de cozinha de ilha |
| Marca | NEFF |
| Modelo | I99C68N0 |
| Tipo de instalação | Ilha (central, fixação no teto) |
| Modo de evacuação | Evacuação externa (duto ∅ 150 mm) |
| Potência de aspiração | 3 velocidades + nível intensivo (retorno automático à velocidade 2 após 10 min) |
| Iluminação | Lâmpadas halógenas (substituição por modelo idêntico) |
| Controle remoto | Sim, com bateria substituível |
| Função intervalo | Sim (ativação do motor 10 min/hora em velocidade ajustável) |
| Filtros de gordura | Metálicos, laváveis na máquina de lavar louça |
| Indicador de saturação | Sim (exibição piscando "≡") |
| Limpeza das superfícies | Água quente e detergente de louça ou limpador de vidros não agressivo |
| Segurança | Desligamento automático no modo intensivo; tecla sensível |
| Conexão elétrica | 230 V ~ 50 Hz, tomada de terra, plug macho |
| Comprimento do cabo | 1,3 m |
| Distância mínima fogões elétricos | 550 mm (recomendado 700 mm) |
| Distância mínima fogões a gás | 650 mm (recomendado 700 mm) |
| Conteúdo da embalagem | Coifa, duto de evacuação, filtros, controle remoto, buchas, manual |
| Garantia | Conforme condições do caderno de serviço anexo |
| Reparabilidade | Confiar ao fabricante ou serviço pós-venda autorizado |
Perguntas frequentes - I99C68N0 NEFF
Perguntas dos utilizadores sobre I99C68N0 NEFF
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual I99C68N0 - NEFF e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. I99C68N0 da marca NEFF.
MANUAL DE UTILIZADOR I99C68N0 NEFF
Instruções de Montagem e Serviço
Modalidades de funcionamento

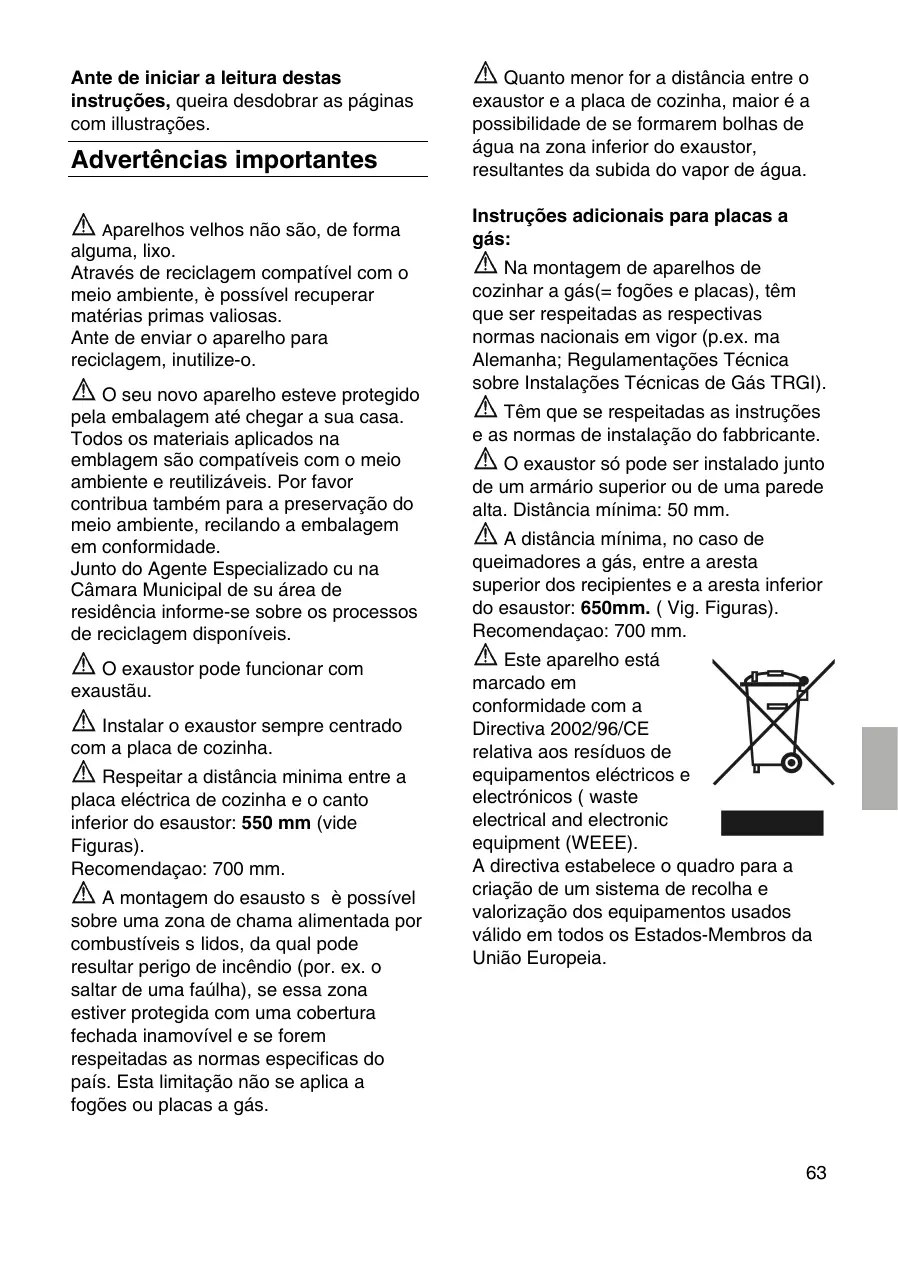

Antes de iniciar a leitura destas instruções, queira desdobrar as páginas com ilustrações.
Advertências importantes
⚠ Aparelhos velhos não são, de forma alguma, lixo.
Através de reciclagem compatível com o meio ambiente, é possível recuperar matérias-primas valiosas.
Antes de enviar o aparelho para reciclagem, inutilize-o.
⚠️ O seu novo aparelho esteve protegido pela embalagem até chegar à sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizáveis. Por favor, contribua também para a preservação do meio ambiente, reciclando a embalagem em conformidade.
Junto do Agente Especializado ou na Câmara Municipal da sua área de residência, informe-se sobre os processos de reciclagem disponíveis.
⚠️ O exaustor pode funcionar com exaustão.
⚠️ Instalar o exaustor sempre centrado com a placa de cozinha.
⚠️ Respeitar a distância mínima entre a placa elétrica de cozinha e o canto inferior do exaustor: 550 mm (vide Figuras).
Recomendação: 700 mm.
A montagem do exaustor só é possível sobre uma zona de chama alimentada por combustíveis sólidos, da qual pode resultar perigo de incêndio (por ex., o saltar de uma faísca), se essa zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas específicas do país. Esta limitação não se aplica a fogões ou placas a gás.
⚠ Quanto menor for a distância entre o exaustor e a placa de cozinha, maior é a possibilidade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de água.
Instruções adicionais para placas a gás:
⚠️ Na montagem de aparelhos de cozinhar a gás (fogões e placas), devem ser respeitadas as respectivas normas nacionais em vigor (p. ex., na Alemanha, o Regulamento Técnico para Instalações de Gás TRGI).
⚠️ Devem ser respeitadas as instruções e as normas de instalação do fabricante. ⚠️ O exaustor só pode ser instalado junto de um armário superior ou de uma parede alta. Distância mínima: 50 mm.
A distância mínima, no caso de queimadores a gás, entre a aresta superior dos recipientes e a aresta inferior do exaustor: 650 mm (ver figuras).
Recomendação: 700 mm.
Este aparelho está marcado em conformidade com a Directiva 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE).
A directiva estabelece o quadro para a criação de um sistema de recolha e valorização dos equipamentos usados, válido em todos os Estados-Membros da União Europeia.
Antes da montagem
Potência optimizada do exaustor:
☐ Tubo de exaustão curto e liso. ☐ Tubo com número mínimo de curvas. Diâmetro do tubo e curvas tão grandes quanto possível.
A utilização de tubos de aspiração longos e rugosos no seu interior, muitas curvas, ou diâmetros reduzidos, provoca uma alteração nas condições optimizadas de ventilação e, simultaneamente, um aumento do nível de ruídos.
☐ Tubos circulares: recomendamos um diâmetro interior de 150 mm. Canais planos devem ter uma secção equivalente ao diâmetro dos tubos.
Eles não devem ter nenhum desvio muito pronunciado.
∅ 150 mm ≈ 177 cm²
Se os diâmetros dos tubos apresentarem diferenças, deverão ser aplicadas cintas de vedação. ☐ No funcionamento com exaustão de ar, deve ser garantida uma renovação de ar suficiente.
Ligação do tubo de exaustão ∅ 150 mm:
☐ Fixar o tubo de exaustão diretamente no bocal. ☐ Tubos menores que 150 não são confiáveis. Com uma distância maior do plano de cozimento, reduz-se o desempenho da aspiração. Durante o planejamento da montagem, ter em consideração também a forma de embutir a saída de fumaça com inclinação de cerca de 10° – 15°.
Preparação do teto:
☐ O teto tem que estar plano e horizontal. ☐ Tem que ser prevista uma fixação segura das buchas. As buchas anexas são indicadas para betão e pedra natural. ☐ No caso de os materiais do teto serem diferentes, têm que ser aplicados meios de fixação indicados para isso.
A coifa aspirante é equipada com material de fixação padrão. Quem executa a instalação deve assegurar-se de utilizar dispositivos de fixação adequados para o tipo de teto em que será fixado. O fabricante declina de toda responsabilidade por danos causados por erros na instalação ou uso de dispositivos de fixação inadequados para o tipo de teto encontrado.
Para o peso, vide as Figuras M.
Reservados todos os direitos quanto a alterações de construção no âmbito da evolução técnica.
Ligação elétrica
O exaustor só deve ser ligado a uma tomada com proteção de terra e instalada de acordo com as normas em vigor.
A tomada, com proteção de terra, deve ser instalada no teto, se possível diretamente sobre o revestimento da chaminé.
Encontram-se na chapa de características no interior do aparelho – que está à vista depois de retirar os caixilhos do filtro.
⚠️ Para reparações, desligar o exaustor da corrente elétrica.
Comprimento do cabo de ligação: 1,3 m.
No caso de ser necessária uma ligação fixa:
O exaustor só pode ser ligado à corrente por um instalador elétrico credenciado pela empresa distribuidora de eletricidade.
Relativamente à instalação, deve ser previsto um dispositivo de corte. Como dispositivo de corte, são válidos interruptores com uma abertura de contactos superior a 3 mm e corte multipolar. Daqui fazem parte os interruptores LS e proteções.
⚠ Se o cabo de ligação deste aparelho estiver danificado, ele terá que ser substituído pelo fabricante, pelos seus Serviços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o utilizador.
Este exaustor corresponde às normas UE sobre proteção antiparasitária.
Montagem
O exaustor tem que ser montado no teto da cozinha ou num teto falso suficientemente resistente para este fim.
⚠️ Preste atenção à distância mínima entre a placa ou fogão de cozinhar e o exaustor de 550 mm para discos elétricos ou de 650 mm para queimadores a gás.
⚠️ Atenção: Não danificar as superfícies delicadas de inox.
Montar a coifa como mostrado nas Figuras M.
Precede a primeira utilização
Primeiro uso:
□ Este livreto de instruções para uso é previsto para diversas versões do aparelho. É possível que sejam descritos detalhes que não sejam referentes ao Vosso aparelho em particular. □ Este exaustor está em conformidade com as normas de segurança pertinentes. Os reparos devem ser executados somente por pessoal especializado. Os reparos não executados de acordo com a regra de arte podem causar perigos graves para o usuário.
⚠ Não flambar alimentos sob o exaustor. Perigo de incêndio no filtro antigordura se for alcançado pelas chamas. Os queimadores devem estar sempre cobertos por panelas. ⚠ É consentido apenas de modo limitado (vide capítulo “Instruções para a montagem”) o uso do exaustor sobre lareiras a combustível sólido (carvão, lenha e similares). ⚠ Se o aparelho for danificado, não colocá-lo para funcionar. ⚠ A ligação e o primeiro funcionamento devem ser executados somente por um técnico. ⚠ Este exaustor é exclusivamente para uso doméstico. ⚠️ Usar o exaustor apenas com as lâmpadas instaladas. ⚠ As lâmpadas queimadas devem ser substituídas imediatamente, para evitar
uma sobrecarga sobre as demais lâmpadas.
⚠ Nunca usar o exaustor sem filtro para gorduras. ⚠ Gorduras e óleos super-aquecidos podem inflamar-se facilmente.
Portanto, cozinhar alimentos com gorduras ou com óleo, p. ex. batatinhas fritas, somente sob controlo.
⚠️ No primeiro funcionamento, limpar cuidadosamente o exaustor. ⚠ Se o cabo de alimentação desse aparelho vier danificado, para evitar perigo, deve ser substituído pelo fabricante, pelo seu serviço de assistência ao cliente ou por uma pessoa especializada. ⚠ Eliminar o material da embalagem de acordo com as normas (vide capítulo “instruções para a montagem”). ⚠ Nunca coloque objetos pesados sobre a parte superior do aparelho. ⚠ Nunca deixe as crianças brincarem com o aparelho.
Sem supervisão, adultos e crianças nunca deverão utilizar o aparelho, no caso de:
- não se encontrarem em perfeitas condições físicas, sensoriais ou mentais;
- não possuírem conhecimentos e experiência acerca de como utilizar o aparelho de maneira correta e segura.
Fogões a gás/Queimadores
⚠ Não usar todos os queimadores contemporaneamente em carga térmica máxima por um período prolongado (máx. 15 minutos), caso contrário existe perigo de queimaduras ao tocar a superfície do invólucro ou perigo de danos ao exaustor. No uso do exaustor sobre um fogão a gás, em caso de uso contemporâneo com três ou mais queimadores, o exaustor
deve funcionar em potência máxima de aspiração.
Tenha presente que um queimador grande com mais de 5 kW (Wok) de potência corresponde à potência de dois queimadores a gás.
Não usar nunca os queimadores a gás sem vasilhas sobre. Regule a chama de modo que não supere o fundo da vasilha onde se cozinha.
Antes de usar o novo aparelho, ler cuidadosamente as instruções de uso. Essas contêm informações importantes para a Vossa segurança e também para o uso e manutenção do aparelho. ☐ Conserve bem o livreto de instruções para uso e montagem para um eventual proprietário sucessivo.
Tipos de funcionamento
Funcionamento com exaustão Figuras M
☐ O ventilador do exaustor aspira os vapores da cozinha e, através do filtro de gordura, encaminha-os para o ar livre. ☐ O filtro de gordura retém as partículas gordurosas dos vapores da cozinha. A cozinha mantém-se livre de gorduras e cheiros.
O ar de exaustão é conduzido para cima através de um canal, ou diretamente para o exterior através da parede.
A exaustão do ar não pode ser feita através de uma chaminé de saída de fumo ou de gases de combustão, nem através de um canal que sirva para ventilação de locais, onde se encontrem aparelhos de queima.
Na derivação do ar evacuado, têm que ser respeitadas as prescrições municipais e as normas legais (p.ex. Departamento Regulador da Construção Civil).
Para condução do ar de exaustão para uma chaminé de fumos ou de gases de combustão, que não esteja em funcionamento, é necessária uma autorização das entidades competentes.
Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.
É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.
Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p.ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.
Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão.
Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.
Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação.
No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.
Se o ar de exaustão for conduzido através de parede exterior, deve ser utilizada uma caixa mural telescópica.

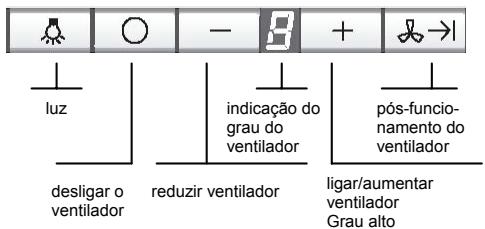

Comando do exaustor
⚠ Para ativar as funções, basta um ligeiro toque nas teclas. No caso de uma pressão mais prolongada das teclas, não será ativada qualquer função. Os vapores da cozinha são eliminados de forma mais eficaz: Se o exaustor for ligado no início do cozinhado. Se o exaustor for desligado, só alguns minutos, depois de terminado o cozinhado.
Sinal acústico:
□ Premindo qualquer tecla, soa um sinal de confirmação.
Ligar o exaustor:
Premir a tecla +.
Regulação da fase de exaustão pretendida:
Premir a tecla +. O exaustor comuta para a fase imediatamente superior. Premir a tecla -. O exaustor comuta para a fase imediatamente inferior.
Desligar o exaustor:
Premir a tecla O. Pouco depois a indicação desaparece. Ou premir a tecla – até que o desligue.
Pouco depois a indicação desaparece.
Fase intensiva:
Com a fase intensiva obtém-se o rendimento máximo. Ela só é necessária por curtos períodos de tempo.
Premir a tecla + até que a indicação P figure iluminada. Se a fase intensiva não for desligada manualmente, o exaustor, após 10 minutos, comuta automaticamente para a fase 2.
Funcionamento do exaustor com descomutação automática
Premir a tecla ☐ O exaustor funciona durante 10 minutos na fase 1, e na indicação está um ponto a piscar. Depois o exaustor desliga automaticamente.
Iluminação
A iluminação pode ser utilizada em qualquer momento, mesmo se o exaustor estiver desligado.
Controlo remoto
A programação do controlo remoto é executada pelo fabricante. Se o controlo remoto deve comandar motor e luzes nas proximidades do exaustor, executar o seguinte procedimento.
Programação do controlo remoto
Pressionar e manter pressionada a tecla “+” do controlo remoto e, sucessivamente, ligar o exaustor; para confirmar o reconhecimento, é emitido um sinal acústico prolongado. Se o sinal acústico não for ouvido dentro de 30 segundos, repetir o procedimento.
Funções do controlo remoto
As teclas +, -, Ⓥ e luzes têm a mesma função daquelas do comando.
Tecla Ⓥ: mesma função da tecla 📊→1.
Função intervalo
Uma particularidade desse aparelho é representada pela função intervalo, que consiste na ativação automática da ventilação por 10 minutos a cada hora, na velocidade a piscar visualizada no ecrã.
Esta função pode ser ativada através do comando ou do controlo remoto.
Ativação do intervalo através do comando:
□ premir ao mesmo tempo as teclas O e + e soltar as teclas: no ecrã será visualizado 1; □ premindo a tecla +, o ecrã mostrará a seguinte sequência para a velocidade do ventilador 2→3→1→2 ...; premir ao mesmo tempo as teclas O e + para confirmar a velocidade que deve funcionar o ventilador na função intervalo.
Ativação do intervalo através do controlo remoto:
□ premir a tecla Ⓥ: o ecrã mostrará 1; □ premindo a tecla +, o ecrã mostrará a seguinte sequência para a velocidade do ventilador 2→3→1→2 ...; premir a tecla para confirmar a velocidade que deve funcionar o ventilador na função intervalo.
Na fase de programação, se a função intervalo visualizada não for confirmada dentro de alguns segundos, sairá da modalidade de programação do intervalo.
Premindo qualquer tecla, menos aquela da luz, a função intervalo é desativada.
O controlo remoto é alimentado por uma bateria. Quando a bateria estiver descarregada, é necessário:
- Desparafusar os dois parafusos colocados na parte posterior e retirar a cobertura.
- Retirar a bateria e substituí-la por uma nova com as mesmas características.
- Recolocar a cobertura e apertar os parafusos.
Seguir as normas nacionais para eliminação das baterias descarregadas.
Filtros e Manutenção
Filtro de gordura:
Para retenção das partículas de gordura existentes nos vapores da cozinha são utilizados filtros metálicos.
A malha do filtro é de metal não inflamável.
Atenção:
Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de incêndio do mesmo e a função do aparelho pode ser prejudicada.
Importante:
A limpeza atempada do filtro evita o perigo de incêndio que se pode verificar com a concentração de calor proveniente de fritos ou assados.
Indicação de saturação: =
Em caso de saturação dos filtros de gordura, a indicação = começa a piscar e é emitido um sinal acústico.
O mais tardar nesta altura, os filtros de gordura deverão ser lavados.
Tenha em atenção que, neste caso, o filtro de gordura deve ser limpo em intervalos de tempo regulares (1 mês). A limpeza destes filtros pode ser feita na máquina de lavar loiça. Com este processo, pode verificar-se uma ligeira alteração na cor dos filtros.
Importante:
Os filtros de metal muito saturados não devem ser lavados juntamente com a outra loiça.
Se a limpeza for feita manualmente, colocar primeiro os filtros numa solução de água quente com detergente.
Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia.
Passado algum tempo, escovar os filtros com uma escova própria e, depois enxaguá-los e secá-los bem.
Desmontagem e montagem dos segmentos de exaustão periférica e dos filtros metálicos de gordura.
Atenção: As lâmpadas de halogéneo devem estar desligadas e frias.
- Seguir a descrição nas figuras M.
- Pressionar para baixo os puxadores nos filtros de gordura e retirar os filtros.
- Limpar os filtros de gordura.
- Montar os segmentos de exaustão periférica na sequência inversa.
- Apagar a indicação = .
Premir 2 vezes seguidas a tecla O. Soa um sinal e a indicação = apaga-se.
Limpeza e manutenção
Desligar o exaustor da corrente, desligando a ficha da tomada, o fusível ou o disjuntor.
⚠ Não limpar o exaustor com esponjas ásperas, nem utilizar produtos abrasivos ou com teor de soda, ácidos ou cloro!
Para limpar o exaustor, utilizar uma solução de água quente e detergente ou um detergente suave para janelas. ☐ Não raspar sujidades secas acumuladas, devendo sim, amolecê-las com um pano húmido. ☐ Quando limpar os filtros de gordura, deverá também limpar as zonas acessíveis do aparelho onde existirem depósitos de gordura. Evita-se assim o perigo de incêndios e o mau funcionamento do aparelho.
☐ Nota: Não aplicar álcool sobre as superfícies sintéticas, pois isto pode provocar manchas.
Atenção! Arejar suficientemente a cozinha e não fazer chamas livres.
⚠ As teclas de comando devem ser limpas com uma solução de água com um detergente suave e um pano macio e húmido.
Não aplicar, nas teclas de comando, produto para limpeza de inox.
Superfícies de aço inox:
☐ Utilizar um produto para inox suave e não abrasivo. ☐ Limpar apenas no sentido do polimento.
Superfícies de alumínio e material sintético:
☐ Não utilizar panos secos.
☐ Utilizar um produto suave para limpar janelas. ☐ Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia.
Dê atenção às Condições de Garantia constantes da brochura anexa sobre "Service".
Substituição das lâmpadas
- Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis.
⚠ As lâmpadas de halogéneo ficam muito quentes, quando em funcionamento. Mesmo pouco tempo depois de ligadas, há perigo de queimaduras.
- Seguir as fases indicadas nas figuras L para trocar as lâmpadas.
- Substituir a lâmpada de halogéneo por uma com as mesmas características.
- Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis.
Nota: Se a iluminação não funcionar, deverá verificar se a lâmpada está bem encaixada.
Anomalias
Se na indicação aparecer um =:
☐ Ver o capítulo “Filtros e Manutenção”.
Se não for possível utilizar o exaustor:
☐ Desligar o exaustor da corrente eléctrica durante 1 minuto, retirando a ficha da tomada ou desligando o fusível. Depois volte a ligar o aparelho à corrente.
Se as luzes permanecem acesas de modo fraco quando a coifa está em stand by, inverter a tomada de alimentação (inverter fase com neutro).
Para mais informações ou em caso de avaria consulte os nossos Serviços Técnicos (Ver índice em anexo).
Quando recorrer aos Serviços Técnicos indique por favor:
E-Nr.
FD
Registe estes números nos campos acima. Eles constam da chapa de características que encontrará no interior do aparelho, após retirar a armação do filtro.
⚠ O fabricante do exaustor não assume qualquer responsabilidade nas reclamações atribuídas ao planeamento e instalação de tubagem.
- MODALIDADES DE FUNCIONAMENTO
- ADVERTÊNCIAS IMPORTANTES
- INSTRUÇÕES ADICIONAIS PARA PLACAS A GÁS
- ANTES DA MONTAGEM
- POTÊNCIA OPTIMIZADA DO EXAUSTOR
- LIGAÇÃO DO TUBO DE EXAUSTÃO ∅ 150 MM
- PREPARAÇÃO DO TETO
- LIGAÇÃO ELÉTRICA
- NO CASO DE SER NECESSÁRIA UMA LIGAÇÃO FIXA
- MONTAGEM
- PRECEDE A PRIMEIRA UTILIZAÇÃO
- PRIMEIRO USO
- FOGÕES A GÁS/QUEIMADORES
- TIPOS DE FUNCIONAMENTO
- FUNCIONAMENTO COM EXAUSTÃO FIGURAS M
- COMANDO DO EXAUSTOR
- SINAL ACÚSTICO
- LIGAR O EXAUSTOR
- REGULAÇÃO DA FASE DE EXAUSTÃO PRETENDIDA
- DESLIGAR O EXAUSTOR
- FASE INTENSIVA
- FUNCIONAMENTO DO EXAUSTOR COM DESCOMUTAÇÃO AUTOMÁTICA
- ILUMINAÇÃO
- CONTROLO REMOTO
- PROGRAMAÇÃO DO CONTROLO REMOTO
- FUNÇÕES DO CONTROLO REMOTO
- FUNÇÃO INTERVALO
- ATIVAÇÃO DO INTERVALO ATRAVÉS DO COMANDO
- ATIVAÇÃO DO INTERVALO ATRAVÉS DO CONTROLO REMOTO
- FILTROS E MANUTENÇÃO
- FILTRO DE GORDURA
- ATENÇÃO
- IMPORTANTE
- INDICAÇÃO DE SATURAÇÃO
- DESMONTAGEM E MONTAGEM DOS SEGMENTOS DE EXAUSTÃO PERIFÉRICA E DOS FILTROS METÁLICOS DE GORDURA
- LIMPEZA E MANUTENÇÃO
- SUPERFÍCIES DE AÇO INOX
- SUPERFÍCIES DE ALUMÍNIO E MATERIAL SINTÉTICO
- SUBSTITUIÇÃO DAS LÂMPADAS
- ANOMALIAS
Marca : NEFF
Modelo : I99C68N0
Categoria : Exaustor de cozinha
