MANUAL DE USUARIO AHIQ98IX AIRLUX

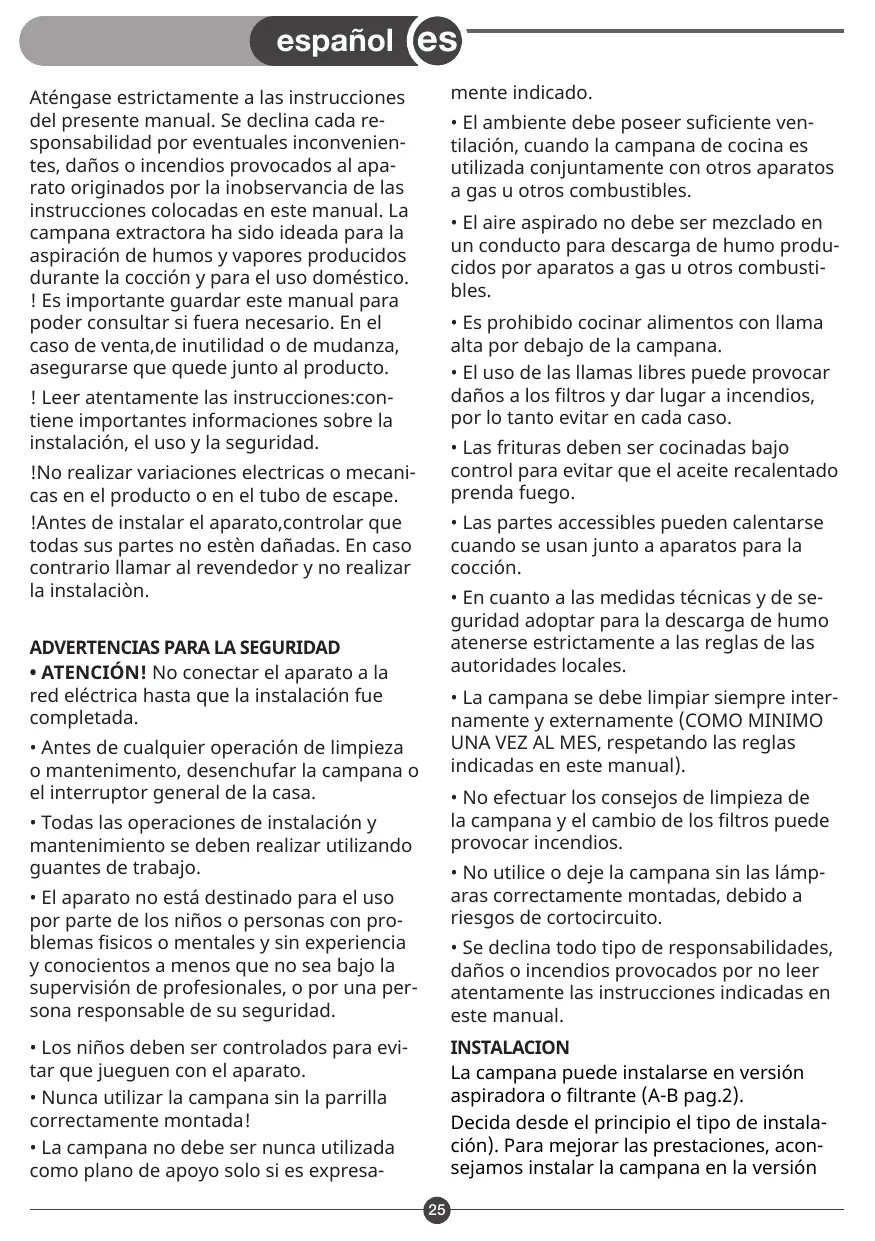

español es mente indicado.

Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

! Es importante guardar este manual para poder consultar si fuera necesario. En el caso de venta,de inutilidad o de mudanza, asegurarse que quede junto al producto.

• El ambiente debe poseer suficiente ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles.

• El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles. • Es prohibido cocinar alimentos con llama alta por debajo de la campana. • El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso.

! Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalación, el uso y la seguridad.

• Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego.

!No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.

!Antes de instalar el aparato,controlar que todas sus partes no estèn dañadas. En caso contrario llamar al revendedor y no realizar la instalaciòn.

• Las partes accessibles pueden calentarse cuando se usan junto a aparatos para la cocción.

• En cuanto a las medidas técnicas y de seguridad adoptar para la descarga de humo atenerse estrictamente a las reglas de las autoridades locales.

ADVERTENCIAS PARA LA SEGURIDAD

• ATENCIÓN! No conectar el aparato a la red eléctrica hasta que la instalación fue completada.

• La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA VEZ AL MES, respetando las reglas indicadas en este manual).

• Antes de cualquier operación de limpieza o mantenimento, desenchufar la campana o el interruptor general de la casa.

• No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios.

• Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.

• No utilice o deje la campana sin las lámparas correctamente montadas, debido a riesgos de cortocircuito.

• El aparato no está destinado para el uso por parte de los niños o personas con problemas fisicos o mentales y sin experiencia y conocientos a menos que no sea bajo la supervisión de profesionales, o por una persona responsable de su seguridad.

• Se declina todo tipo de responsabilidades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.

INSTALACION La campana puede instalarse en versión aspiradora o filtrante (A-B pag.2). Decida desde el principio el tipo de instalación). Para mejorar las prestaciones, aconsejamos instalar la campana en la versión

• Los niños deben ser controlados para evitar que jueguen con el aparato.

• Nunca utilizar la campana sin la parrilla correctamente montada! • La campana no debe ser nunca utilizada como plano de apoyo solo si es expresa25

es aspiradora (si es posible).

autoridades competentes. Además, el aire extraído no debe eliminarse a través de un agujero en la pared, a menos que el mismo esté específicamente destinado a dicho propósito.

! Instale tomas de aire en el local para evitar que la campana cree una presión negativa en la habitación (dicha presión no debe superar los 0,04 mbar); de hecho, si la campana se utiliza al mismo tiempo que otros equipos no eléctricos (estufas de gas, aceite, carbón, etc.), podría producirse la succión de los gases de escape de la fuente de calor.

VERSIÓN FILTRANTE (A)

Para transformar la campana de versión aspirante a versión filtrante, solicite a su proveedor los filtros al carbón activo y siga las instrucciones de montaje de la versión filtrante. Los filtros deben ser aplicados al bloque aspirante que se encuentra en el interior de la campana (fig. 4). El aire vuelve a circular en el ambiente a través de las rejillas del empalme. El tubo superior debe tener unas asas de evacuación de aire situadas en la parte superior.

! ADVERTENCIA! Producto con peso excesivo; la campana extractora ha de ser transportada e instalada por dos o más personas. cualquier tipo de riesgo.

VERSIÓN ASPIRADORA (B)

La campana depura el aire y lo expulsa hacia fuera a través de un conducto o del orificio de descarga (Ø 150 mm - no proporcionado). Evacuación por el techo (B)

! ADVERTENCIA! Utilice guantes y gafas de protección durante las operaciones de instalación y mantenimiento.

! ADVERTENCIA! La falta de instalación de tornillos y elementos de fijación de acuerdo con estas instrucciones podría comportar riesgos de naturaleza eléctrica. ! La campana está dotada con tacos de fijación adecuados a la mayor parte de paredes/techos. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientemente fuerte para sostener el peso de la campana. ! La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 65 cm en el caso de cocinas electricas y de 75 cm en el caso de cocinas a gas o mixtas. Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración. ! En caso de duda, consulte a un centro de servicio autorizado o una persona cualificada.

(Para las versiones aspiradoras) ! Prepare el agujero y el conducto de extracción de aire (diámetro 150 mm - no proporcionado). ! Utilice un conducto cuya longitud sea la mínima indispensable. ! Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°). ! Evite los cambios drásticos en la sección del conducto. ! Utilice un conducto cuyo interior sea lo más liso posible. ! El material del conducto debe estar aprobado de conformidad con las normativas. ! No conecte la campana a conductos de extracción de humos producidos por combustión (calderas, chimeneas, estufas, etc.). ! Para la extracción del aire a evacuar hay que respetar las prescripciones de las

Para las instrucciones de instalación, consulte las figuras en pag. 2/9

CONEXIÓN ELÉCTRICA La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interior de la campana.Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación. Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente. La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica. PANEL DE CONTROL TYPE “A” Testigo luminoso aspiración Apagado aspiración Primera velocidad de aspiración (mínima) Segunda velocidad de aspiración (media) Tercera velocidad de aspiración (máxima)

Luz ON/OFF TEMPORIZADOR

- Activa la función temporizador para la velocidad 1_2_3, presión de la tecla especial por 3 segudos, la aspiración se apaga automáticamente después de 15 minutos. - Activa la función temporizador para la velocidad 4, el temporizador se active automáticamente. La velocidad de aspiración se colocará automáticamente en la 3° velocidad después de 7 minutos. FILTER WARNING LIGHT_ LUZ DE ADVERTENCIA LIMPIEZA Y MANTENIMIENTO DEL FILTRO ANTIGRASA La función te recuerda que tienes que hacer la limpieza y el mantenimiento del filtro antigrasa de la campana. La función se activa después de 30 horas de trabajo de la campana, y se confirma con el parpadeo de la tecla luz con la campana desactivada. El lampadeo se interrumpe por un momento durante la activación de la campana, quando se encienden las luces y vuelve a parpadear la tecla luz con la campana desactivada. -Reset de la función, presión de la tecla luz por 3 segundos. Nota: la desactivación del aviso (warning) se efectua con la campana apagada CLEAN AIR FUNCTION_ PROGRAMA AIRE LIMPIO El programa permite filtrar el aire saturado del ambiente, en el interior de la cocina donde esta colocada la campana.

- Luz -ON/OFF y primera velocidad de aspiración (minima)

Nota. La activación del programa Clean

Air Function se realiza con el motor apagado.

- Segunda velocidad de aspiración

(media) -Tercera velocidad de aspiración (media superior)

-Activación del Clean Air: Presión simultánea por largo tiempo de las teclas 0/1 y 2 por un tiempo de 3 segundos.

- Cuarta velocidad de aspiración

El programa activa el motor en segunda

es limpieza o mantenimiento desconectar la campana de la red eléctrica quitando el enchufe o desconectando el fusible general de la habitaciòn.

velocidad por 10 minutos cada hora, por un número de 5 ciclos.

Confirmación programa activado: La activación de las funciones se confirma con el parpadeo simultaneo de las teclas 0/1 y 2

La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ATENCION: De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.

Si se necesita encender la campana mientras que el programa Clean Air Function esté en función, pulsando la tecla 0/1 la función se anula, y la campana se activa en 1°velocidad.

Nota: No están activadas las funciones de las teclas 2_3_4 Desactivación del programa antes de tiempo: presión a la vez de las teclas 0/1 y 2 por un tiempo de 3 segundos, el programa se anula y la campana se apaga.

El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas.

Retiene las partículas de grasa producidas cuando se cocina. Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve. Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente. Filtro al carbón activo (solamente para la versión filtrante) Retiene los olores desagradables producidos por el cocinado de alimentos. La saturaciòn del carbòn activado ocurre despuès da mas o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses (o

Apretando esta tecla se enciende la

OFF campana en la 1ª velocidad; apretando otra vez, se apaga la campana.

Apretando esta tecla se enciende la campana en la 1ª velocidad; apretando otra vez, aumenta hasta la 4ª velocidad.

Timer (temporizador) - apretan do se activa el temporizador que apaga el motor de aspiración después de 15 minutos. Cuando la velocidad de aspiración es ajustada en 4 el timer se activa automáticamente, la velocidad de aspiración será automáticamente ajustada en 3 después de 7 minutos. MANTENIMIENTO Cuidado! Antes de cualquier operación de 28

es cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad).

NO puede lavarse o reciclarse.

El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos. Deséchelo con arreglo a las normas medioambientales para eliminación de residuos. Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Sustitución de la lámpara

La campana viene provista de un sistema de iluminación basado en la tecnología LED. Los LEDS garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten aborra el 90% de energía eléctrica. Para la sustitución dirigirse al servicio asistencia técnica. PROTEGER EL MEDIO AMBIENTE Sugerencias para un uso correcto con el fin de reducir el impacto ambiental • Encienda la campana a la velocidad mínima cuando empiece a cocinar y mantenga en marcha durante unos minutos después de haber acabado de cocinar.

SE DECLINA TODA RESPONSABILIDAD POR DAÑOS CAUSADOS POR INCUMPLIMIENTO DE LAS ANTEDICHAS ADVERTENCIAS.

LA GARANTÍA NO ES VÁLIDA EN CASO DE DAÑOS DERIVADOS POR INCUMPLIMEINTO DE LAS ANTEDICHAS ADVERTENCIAS.

• Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas.

• Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. • Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. • Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido. Tamaños de viejos electrodomésticos Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.
