| Tipo di prodotto | Cappa da cucina |
| Marca | AIRLUX |
| Modello | AHIQ98IX |
| Versione di installazione | Evacuazione (esterna) o ricircolo con filtro a carbone |
| Diametro condotto di evacuazione | 150 mm |
| Numero di velocità | 3 o 4 a seconda del pannello (min, media, max, intensiva) |
| Illuminazione | LED |
| Funzione Booster | Sì (velocità intensiva automatica per 7 minuti) |
| Funzione Clean'Air | Sì (filtraggio ciclico a riposo, 10 min/ora, 5 cicli) |
| Timer | Sì (spegnimento automatico dopo 15 minuti) |
| Indicatore saturazione filtri antigrasso | Sì (lampeggio del tasto illuminazione dopo 30 ore di funzionamento) |
| Distanza minima piano cottura (elettrico) | 65 cm |
| Distanza minima piano cottura (gas o misto) | 75 cm |
| Pulizia dei filtri antigrasso | Mensile, a mano o in lavastoviglie (ciclo delicato) |
| Sostituzione del filtro a carbone | Ogni 4 mesi al massimo (non lavabile) |
| Sostituzione delle lampadine | LED integrata, intervento da parte del servizio tecnico autorizzato |
| Manutenzione generale | Scollegare prima di ogni intervento; pulizia esterna con panno umido e detergente neutro |
| Sicurezza | Non utilizzare senza griglia; non fiammeggiare sotto la cappa; evitare fiamme libere |
| Garanzia | Valida solo se vengono rispettate le istruzioni e la manutenzione regolare |
Domande frequenti - AHIQ98IX AIRLUX
Domande degli utenti su AHIQ98IX AIRLUX
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale AHIQ98IX - AIRLUX e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AHIQ98IX del marchio AIRLUX.
MANUALE UTENTE AHIQ98IX AIRLUX

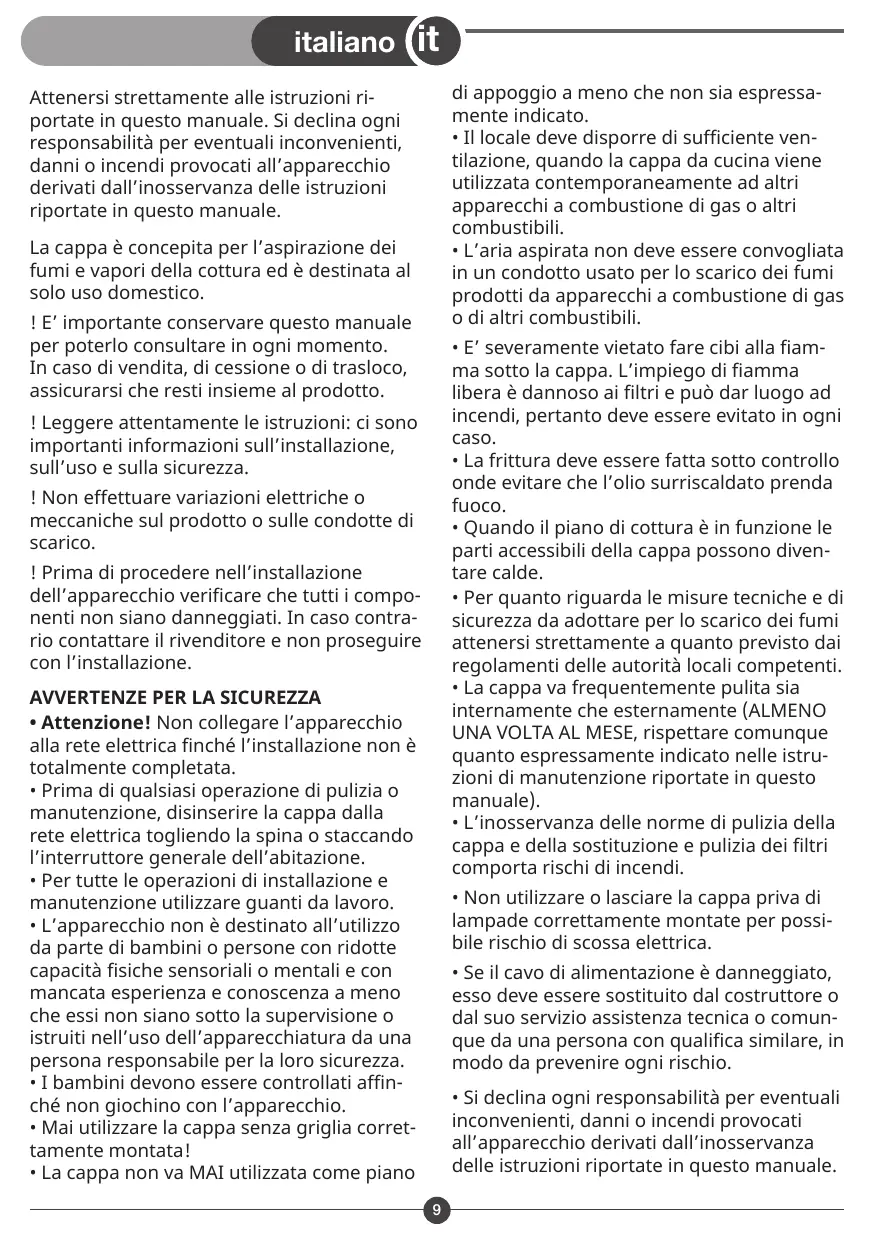

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale.
La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.
! E' importante conservare quello manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
! Prima di procedere nell'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l'installazione.
AVVERTENZE PER LA SICUREZZA
- Attenzione! Non collegare l'apparecchio alla rete elettrica finché l'infallazione non è totalmente completata.
- Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
- Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
- L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che anni non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.
- I bambini devono essere controllati affinché non giochino con l'apparecchio.
- Mai utilizes the cappaenza griglia correttamente montata!
- La cappa non va MAI utilizzata come piano
di appoggio a meno che non sia espressamenteindicato.
- Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
- L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
- E' severamente vietato fare cibi alla fiamma sulla cappa. L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.
- La frittura deve essere fattà molto controlo onde evitare che l'olio surriscaldato prenda fuoco.
- Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventarare calde.
- Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
- La cappa va frequentlymente pulita saial internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettore comunque quando expressamente individato nelle istruzioni di manutenzione riportate in quello manuale).
- L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
- Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
- Se il cavo di alimentazione è danneggiato,esso devese essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare,in modo da prevenire agli rischio.
- Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale.
INSTALLAZIONE
La cappa puo' essere in versione aspirante o in versione filtrante (vedi AB pag.2). Decidere sin dall'inizio il tipo di installatione. Per una maggiore efficienza, consigliamo di installare la cappa in versione aspirante (se possibile).
VERSIONE FILTRANTE (A) VERSIONE FILTRANTE
Per trasformare la cappa da versione aspirante a versione filtrante, richiedere al vostro rivenditore i filtri a carbone attivo e seguire le istruzioni di montaggio della versione filtrante. I filtri devono essere applicati al gruppo aspiranteippo all'interno della cappa (fig. 4). L'aria è rimessa nell'amBIenteattraverso le asole ricavate sul raccordo. Il tubo superiore delve ave le asole di evacuationa aria posizionate nella parte alta.
VERSIONE ASPIRANTE (B)
La cappa depura l'aria e la espelle all'esternoattraverso uncondotto.
SCARICO DELL'ARIA
(Per le versioni aspiranti)
!Predisporre il foro ed il condotto di scarico dell'aria (diametro 150mm - non fornito)
!Usare un condotto lungo il minimo indisispensabile.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di realtà del condotto.
! Usare un condotto con l'interno piu' liscio possibile.
!Il materiale del condotto deve essere approvato normativamente.
!Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, stufe, ecc).
! Per lo scarico dell'aria da evacuare rispetto le prescrizioni delle autorità competenti.
Inoltre l'aria da scaricare non deve essere eliminata atraverso una cavita del muro a meno che tale cavity non sia destinata a questo scopo.
!Atttrezzare il locale con delle prese d'aria per evitare che la cappa crei una pressione negativa nella stanza (che non deve super rare i 0,04 mbar); infatti se la cappa è usata contemporaneamente ad apparetti non elettrici (stufe a gas, ad olio, a carbone, ecc) ci cui' essere il risucchio dei gas di scarico della fonte di calore.
MONTAGGIO
!ATTENZIONE! Prodotto dal peso eccessivo, la movimentazione e INSTALLazione della cappa deve essere fattà da almeno due o più personne.
!ATTENZIONE! Utilizzare dei guanti e degli occhiali nelle operazioni di installazione e di manutenzione.
!ATTENZIONE! La mancata installmente di viti e dispositivi di fissaggio in conformità di queste istruzioni cui lo comportare rischi di natura elettrica.
! La distance minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 65 cm in caso di cucine elettriche e di 75 cm in caso di cucine a gas o miste.
Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.
! La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tuttavia necessario interpellare un techniciane qualificato per accertarVi sull'idoneità dei materiali a se-conda del tipo di parete/soffitto. La/il parete/ soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.
! In caso di dubbio, consultare un centro di assistenza autorizzato o persona qualificata.
Per il montaggio fare riferimento alle figure a pagg. 2/9
La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dopo installatione,applicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installmente.
Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, contrallare sempre che il cavo di rete sua stato montato correttamente.
Attenzione! La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.
FUNZIONAMENTO
TYPE "A"
Spia luminosa aspirazione
Spegnimento aspirazione
Prima velocità di aspirazione (minima)
Seconda velocità di aspirazione (media)
11 Terza velocità di aspirazione (massima)
Luce ON/OFF
TYPE "B"
| - Luce | |
| 0/1 | - ON/OFF e prima velocità di aspirazione (minima) |
| 2 | - Seconda velocità di aspirazione (media) |
| 3 | - Terza velocità di aspirazione (media superiore) |
| 4 | - Quarta velocità di aspirazione (intensiva) |
TIMER
Attiva funzione timer per le velocità 1_2_3, pressione del relative tasto per 3 secondi, l'aspirazione si spegne automaticamente dopo 15 minuti.
Attiva funzione timer per la velocità 4, il timer si attiva automaticamente. La velocità di aspirazione verrà automaticamente impostata alla 3^ velocità dopo 7 minuti.
FILTER WARNING LIGHT
Luce di avventimento pulizia e manutenzione del filtro grassi
La funzione ricorda di effettuare la pulizia e manutenzione del filtrro grassi della cappa.
La funzione si attiva dopo 30 ore di lavoro della cappa, e viene confermata dal lampeggio del tasting luce a cappa disattivata.
Il lampeggio si interrompe momentaneamente all'attivazione della cappa, all'accensione delle luci e riprende a lampeggiare il tasto luce a cappa disattivata.
Reset della funzione, pressione del tasto luce per 3 secondi.
N.B. La disattivazione del Warning si effettua a cappa spenta.
CLEAN AIR FUNCTION
Programma aria pulita
Il programma permette all'interno della cucina, ove è estallata la cappa, di filtrare l'aria satura dell'ambiente.
N.B. L'Attivazione del programma Clean Air Function si esgue a motore spento.
Attivazione del Clean Air: pressione simultanea e prolungata dei tasti 0/1 e 2 per un tempo di 3 secondi.
Il programma attiva Il motore in seconda velocità per 10 minuti agli ora, per un numero di 5 cicli.
_Conferma programma attivo: l'attivazione delle funzioni è confermata dal lampeggio simultaneo dei tasti 0/1 e 2.
Nel caso in cui, si necessiti di accendere
la cappa什么意思 è attivo il programma Clean Air Function premere del tasto 0/1 la funzione si annulla, attivando la cappa in 1^ Velocità.
N.B. Non attive le funzioni dei tasti 2_3_4.
Disattivazione Programma prima del tempo: pressione contemporanea dei tasti 0/1 e 2 per un tempo di 3 secondi, il programma viene annullato e la cappa si spegne.
TYPE "C"
Illuminazione
OFF Tasto, Premendo Anythingtastosi accende la cappa alla 1a
velocità; premendo nuovamente si spegni la cappa.
Display
Tasto+. Premendo questo tasto si accende la cappa alla 1a velocità;
premendo ancorta si aumenta fino alla 4a velocità.
Timer - premendo este tasto si attiva il timer che spegnerà il mo
tore di aspirazione dopo 15 minuti. Quando la velocità di aspirazione è impostata su 4 il timer si attiva automaticamente, la velocità di aspirazione verrà automaticamente impostata su 3 dopo 7 minuti.
PULIZIA E MANUTENZIONE
Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione disconnettere la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
Pulizia
La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua interna
mente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri. Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!
Attenzione! L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comprata rischi di incendi. Si raccomanda quindi di atteneri alle istruzioni suggerite.
Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.
Filtro anti-grasso
Trattiene le particelle di grasso derivanti alla cottura.
Deve essere pulito una volta al mese (o quando ilsystemadiindicazione di saturatione dei filtris - se previsto sul modello in possesso- indica questa necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a bassete temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtrato anti-grasso metallico più scolorisi ma le sue caratteristiche di filtraggio non cambiano assolutamente.
Filtro ai carboni attivi
(solo per Versione Filtrante)
Trattiene gli odori sgradevoli derivanti alla cottura. La saturazione del filtro carbone si verifica molto un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi (o quando ilsystema di indicazione di saturazione dei filtri -se previsto sul modello in possesso- indica但这a necessità). NON può lavato o rigenerato.
Sostituzione lampade
La cappa è dotata di un sistema di illuminazione basato sulla Tecnologia LED.
I LED garantiscono una illuminazione ottima, una durata fine a 10 volte maggiore delle lampade tradizionali e consentono di
risparmiare il 90% di energia elettrica. Per la sostituzione rivolgersi al servizio assistenza tecnica.
PROTEGGERE L'AMBIENTE
Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale
- Quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche dello termine della cottura.
- Aumentare la velocità solo in caso di gran- di quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi.
- Per mantenere ben efficente ilsystemadi riduzione degli odori, sostuire, quando è necessario, il/i filtro/i carbone.
- Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità.
- Per ottimizzare l'efficienza e minimizzare i rumori, utilizzato il diametro massimo del sistema di canalizzazione individato in quello manuale.
Dismissione dei vecchi elettrodomestici
Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.
Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consecnato
presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il
servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
SI DECLINA OGNI RESPONSABILITA PER EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE.
LA GARANZIA NON É VALIDA NEL CASO DI DANNI DERIVANTI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE.
