Marca	Electrolux
Modelo	EOB3415AOX
Tipo de producto	Horno empotrable
Dimensiones totales (Al x An x Pr)	589 x 595 x 569 mm
Dimensiones de empotrado (Al x An x Pr)	589 x 560 x 548 mm
Profundidad con puerta abierta	1022 mm
Volumen	72 L
Peso neto	27,9 kg
Alimentación eléctrica	220-240 V, 50 Hz
Potencia total máxima	3680 W
Clase de eficiencia energética	A
Consumo energético (aire caliente)	0,81 kWh/cycle
Consumo energético (convencional)	0,93 kWh/cycle
Modos de cocción	Aire caliente, Aire caliente PLUS, Aire caliente húmedo, Grill rápido, Turbo grill, Función Pizza, Calor Superior/Inferior, Cocción desde abajo, Iluminación horno, Limpieza Aqua Clean
Funciones del reloj	Hora, Duración, Temporizador
Accesorios suministrados	Rejilla metálica, Bandeja de cocción, Bandeja recoge-grasas
Limpieza	Aqua Clean, soportes de rejilla desmontables, puerta desmontable (2 vidrios)
Iluminación interior	Bombilla halógena, clase de eficiencia G
Seguridad	Termostato de seguridad, ventilador de refrigeración, bloqueo para niños
Reparabilidad	Piezas de repuesto originales disponibles, servicio posventa autorizado

Preguntas frecuentes - EOB3415AOX ELECTROLUX

¿Cómo ajustar la hora en el horno EOB3415AOX?

Presione varias veces la tecla ① hasta que el símbolo del reloj parpadee, luego use las teclas + y - para ajustar la hora. Después de aproximadamente 5 segundos, la hora se guarda.

¿Qué hacer si el horno no calienta?

Verifique primero si el fusible ha saltado. Si no es así, contacte con un servicio posventa autorizado. Asegúrese también de que la puerta esté bien cerrada y que los ajustes sean correctos.

¿Cómo usar la función Aire caliente PLUS?

Asegúrese de que el horno esté frío, llene el recipiente de la cavidad con 250 ml de agua del grifo. Ajuste la función presionando la tecla ⑤, luego seleccione la temperatura. Precaliente 10 minutos vacío antes de introducir los alimentos.

¿Cómo limpiar el horno con Aqua Clean?

Vierta 200 ml de agua en el recipiente de la cavidad, seleccione la función Limpieza Aqua Clean (presione ⑤), ajuste la temperatura a 90 °C y déjelo funcionar 30 minutos. Una vez frío, limpie la cavidad con un paño suave.

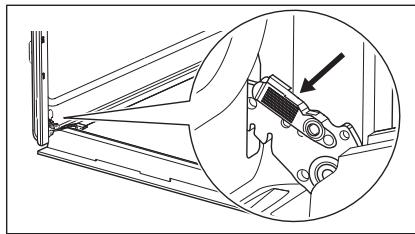

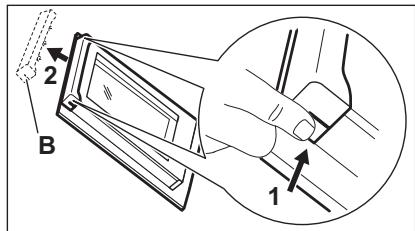

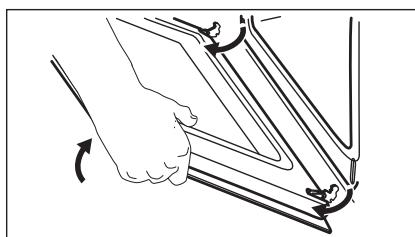

¿Cómo desmontar la puerta del horno para limpiarla?

Abra completamente la puerta, levante y tire de los pestillos de las bisagras hasta que hagan clic. Cierre la puerta a medio camino, luego levántela para retirarla. Desmonte luego el embellecedor y los paneles de vidrio siguiendo las instrucciones del manual.

¿Qué significa la pantalla '12.00'?

Esto indica un corte de corriente. Hay que ajustar de nuevo la hora actual usando la tecla ① y las teclas + / -.

¿Qué accesorios se suministran con el horno?

El horno se entrega con una rejilla metálica, una bandeja de cocción y una bandeja recoge-grasas (bandeja para asar).

¿Cómo reemplazar la iluminación interior?

Apague y desconecte el horno. Gire el difusor de vidrio para retirarlo, reemplace la bombilla por una bombilla halógena adecuada (resistente a 300 °C). Vuelva a colocar el difusor.

¿El horno es eficiente energéticamente?

Sí, está clasificado A con un consumo de 0,81 kWh en aire caliente. Use la función Aire caliente húmedo para ahorrar más energía. Evite precalentar innecesariamente y use el calor residual.

¿Dónde encontrar el número de serie y el PNC?

Esta información se encuentra en la placa de características ubicada en el marco frontal de la cavidad del horno. No retire esta placa.

MANUAL DE USUARIO EOB3415AOX ELECTROLUX

Manual de instrucciones

Horno

FR 2

ES 25

Gracias por adquirir un electrodoméstico Electrolux. Ha elegido un producto que vale décadas de experiencia e innovación profesionales. Ingenioso y elegante, ha sido diseñado pensando en usted. Así, cada vez que lo utilice, pueda tener la seguridad de que obtendrá siempre excelentes resultados.

Le damos la bienvenida a Electrolux.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación:

www.electrolux.com/support

Registrar su producto para recibir un mejor servicio:

www.registerelectrolux.com

Comprar accesorios, artículos de consumo y piezas de recambio originales para su aparato:

www.electrolux.com/shop

ATENCIÓN AL CLIENTE Y SERVICIO

Le recomendamos que utilice recambios originales.

Cuando se ponga en contacto con nuestro Centro de servicios técnico, asegúrese de tener los siguientes datos disponibles: Modelo, número del producto (PNC), número de serie.

La información se incluye en la placa de características.

Advertencia / Precaución - Información sobre seguridad. Información general y consejos. Información relativa al medioambiente.

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD 26
2. INSTRUCCIONES DE SEGURIDAD 28
3. INSTALACIÓN 30 4. DESCRIPCIÓN DEL PRODUCTO 32 5. PANEL DE MANDOS 32 6. ANTES DEL PRIMER USO 33 7. USO DIARIO 33
4. FUNCIONES DEL RELOJ 35 9. USO DE LOS ACCESORIOS 37
5. FUNCIONES ADICIONALES 38
6. CONSEJOS 38
7. MANTENIMIENTO Y LIMPIEZA 41 13. SOLUCIÓN DE PROBLEMAS 45
8. EFICACIA ENERGÉTICA 45
9. ASPECTOS MEDIOAMBIENTALES 46

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en un lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.
• Es necesario vigilar a los niños para que no jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando está en uso y cuando se enfríe.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está diseñado exclusivamente para cocinar.
• Este aparato está diseñado para uso doméstico en interiores.
• Este aparato se puede usar en oficinas, habitaciones de hotel, habitaciones de Bed & Breakfast, casas de campo y otros alojamientos similares, donde dicho uso no exceda (en promedio) los niveles de uso doméstico.
• Solo un electricista cualificado puede instalar este aparato y sustituir el cable.
• No utilice el aparato antes de instalarlo en la estructura empotrada.
• Desenchufe el aparato de la red eléctrica antes de realizar tareas de mantenimiento.
• Si el cable de alimentación sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.
• ADVERTENCIA: Asegúrese de que el aparato está apagado antes de cambiar la bombilla para evitar el riesgo de descarga eléctrica.
• ADVERTENCIA: La hora y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.
• Utilizar siempre guantes o manoplas para retirar o introducir accesorios o recipientes.
• Para retirar los carriles de apoyo, tire primero del frontal del carril y, a continuación, separe el extremo trasero de las paredes laterales. Instale los carriles de apoyo en el orden inverso.
• No utilice un limpiador a vapor para limpiar el aparato.
• No utilice productos de limpieza abrasivos ásperos ni rascadores de metal afilado para limpiar el cristal de las tapas abisagradas de la placa, si no quiere arañar su superficie, lo que podría hacer que el cristal se rompa.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Sólo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• No tire nunca del aparato sujetando el asa.
• Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Antes de montar el aparato, compruebe si la puerta del horno se abre sin limitaciones.
• El aparato está equipado con un sistema de refrigeración electrónica. Debe utilizarse con la fuente de alimentación electrónica.

580 (600) mm

Altura mínima del armario (Altura mínima del armario bajo la encimera)

Ancho del armario	560 mm
Profundidad del armario	550 (550) mm
Altura de la parte frontal del aparato	589 mm
Altura de la parte trasera del aparato	571 mm
Anchura de la parte frontal del aparato	595 mm
Anchura de la parte trasera del aparato	559 mm
Fondo del aparato	569 mm
Fondo empotrado del aparato	548 mm
Fondo con la puerta abier-ta	1022 mm

Tamaño minimo de la abertura de ventilación. Abertura situada en la parte trasera inferior	560x20 mm
Longitud del cable de alimentación. El cable está en la españa derecha de la parte trasera	1500 mm
Tornillos de montaje	4x25 mm

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicios técnico autorizado.
• Evite que el cable de red toque o entre en contacto con la puerta del aparato o con el hueco por debajo del aparato, especialmente cuando el aparato está en funcionamiento o si la puerta está caliente.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no pueda aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.
• Este aparato se suministra únicamente con cable de alimentación.

Tipos de cables aplicables para su instalación o cambio para Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Para la sección del cable, consulte la potencia total de la placa de características. También puede consultar la tabla:

Potencia total (W)	Sección del cable (mm2)
máximo 1380	3 x 0.75
máximo 2300	3 x 1
máximo 3680	3 x 1.5

El cable de tierra (cable verde/amarillo) debe ser 2 cm más largo que los cables de fase y neutro (cables azul y marrón).

2.3 Uso

¡ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas o explosiones.

• No cambie las especificaciones de este aparato.
• Asegúrese de que las aberturas de ventilación no están bloqueadas.
• No deje el aparato desatendido durante el funcionamiento.
• Apague el aparato después de cada uso.
• Tenga cuidado al abrir la puerta del aparato durante el funcionamiento. Puede liberarse aire caliente.
• No utilice el aparato con las manos mojadas ni con agua en contacto. No ejerza presión sobre la puerta abierta.
• No utilice el aparato como superficie de trabajo ni para depositar objetos.
• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede provocar una mezcla de alcohol y aire.
• No deje que los chispas ni las llamas abiertas entren en contacto con el aparato cuando abra la puerta.
• No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.

¡ADVERTENCIA!

Podría dañar el aparato.

• Para evitar daños o decoloraciones en el esmalte:
• no coloque papel de aluminio directamente en la parte inferior del interior del aparato.
• no ponga agua directamente en el aparato caliente.
• no deje platos húmedos ni alimentos en el aparato una vez finalizada la cocción.
• tenga cuidado al retirar o instalar los accesorios.
• La pérdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato.
• Utilice una bandeja honda para pasteles húmedos. Los jugos de las frutas provocan manchas permanentes. Cocina nunca con la puerta del aparato cerrada.
• Si el aparato se instala detrás de un panel de un mueble (por ejemplo, una puerta), asegúrese de que la puerta nunca esté cerrada cuando funcione el aparato. El calor y la humedad pueden acumularse detrás de un panel del armario cerrado y provocar daños al aparato, al alojamiento o al suelo. No cierre el panel del armario

hasta que el aparato se haya enfriado completamente antes de su uso.

2.4 Mantenimiento y limpieza

¡ADVERTENCIA!

Existe riesgo de lesiones, incendios o daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegúrese de que el aparato está frío. Los paneles de cristal pueden romperse.
• Reemplace inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico autorizado.
• Tenga cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!
• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos, disolventes ni objetos metálicos.
• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones de seguridad del envase.

2.5 Iluminación interna

¡ADVERTENCIA!

Riesgo de descarga eléctrica.

• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por

3. INSTALACIÓN

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

separate: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

• Este producto contiene una fuente luminosa de la clase de eficiencia energética G.
• Utilice solo bombillas de las mismas características.

2.6 Asistencia técnica

• Para reparar el aparato, póngase en contacto con el centro de servicios autorizado.
• Utilice solamente piezas de recambio originales.

2.7 Eliminación

¡ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red. Corte el cable eléctrico cerca del aparato y deséchelo.
• Retire el pestillo de la puerta para evitar que los niños o las mascotas queden atrapados en el aparato.

3.1 Empotrado

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

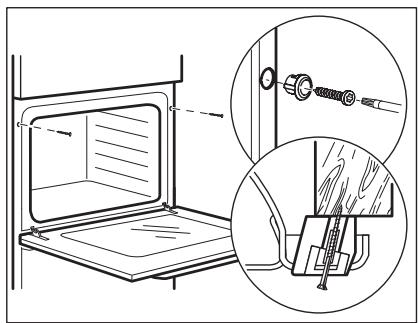

3.2 Fijación del horno al mueble

4. DESCRIPCIÓN DEL PRODUCTO

4.1 Resumen general

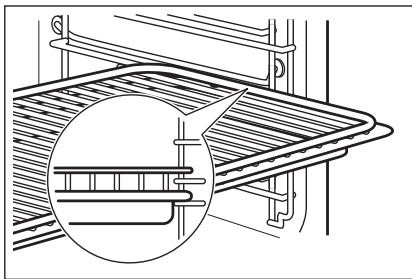

4.2 Accesorios

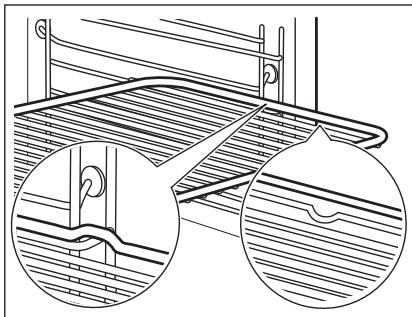

• Parrilla Para utensilios de comida, moldes de pastelería, asados.
• Bandeja

Panel de control 2 Mando de las funciones de cocción 3 Piloto/símbolo de alimentación 4 Pantalla 5 Mando de control (para la temperatura) 6 Indicador/símbolo de temperatura 7 Vapor Plus 8 Elemento calentador 9 Bombilla 10 Ventilador 11 Relieve de la cavidad - Contenedor de limpieza con agua 12 Carril de apoyo, extraíble 13 Niveles para las rejillas

Para bizcochos y galletas.

• Parrilla/sartén para asar Para hornear y asar o como bandeja para grasa.

5. PANEL DE MANDOS

5.1 Mandos escamoteables

Para usar el aparato, presione el mando. El mando sale del alojamiento.

5.2 Sensores / botones

—	Para ajustar la hora.
①	Para ajustar una funciona de reloj.
+	Para ajustar la hora.
®	Para activar y desactivar la funciona Turbo PLUS.

5.3 Pantalla

A. Funciones del reloj B. Temporizador

6. ANTES DEL PRIMER USO

ADVERTENCIA!

Consulte los capítulos sobre

seguridad.

6.1 Antes del primer uso

El horno puede emitir olores y humos durante el precalentamiento. Asegúrese de que la sala está ventilada.

Paso 1

Paso 2

Paso 3

Ajuste el reloj		Limpie elorno		Precaliente elorno vacio
1.	- pulse + , paraaabstark la hora. Desqués de uno 5 segundos, el parpadeo cesa y la pantalla indica la hora ajustada.	1.	Retire todos los accesos y carriles de apoyo extraíbles delorno.	1. Selección la temperatura máxima para la funciona: Tiempo: 1 h.
		2.	Limpie elorno y los accesos con un pañosuave humedecido en agua Templada y ja-bón neutro.	2. Selección la temperatura máxima para la funciona: Tiempo: 15 min.
				3. Selección la temperatura máxima para la funciona: Tiempo: 15 min.

Apague el horno y espere a que esté frío. Coloque los accesorios y carriles de apoyo extraíbles en el horno.

7. USO DIARIO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Cómo configurar: Función de cocción

Paso 1: Gire el mando del horno para seleccionar una referencia de cocción.

Paso 2	Gire el mando de control para selecciónar la temperatura.
Paso 3	Al terminar la coccción, gire los mandoshasta la posición de apagado para apagar el hora.

7.2 Ajuste de la función: Turbo PLUS

ADVERTENCIA!

Existe riesgo de lesiones y daños en el aparato.

Paso 1: Asegúrese de que el horno esté frío.

Paso 2: Rellene el gofrado de la cavidad con agua del grifo.

¡La capacidad máxima del gofrado de la cavidad es de 250 ml. No rellene el gofrado de la cavidad durante la cocción ni con el horno caliente.

Paso 3: Seleccione la referencia:

Pulse: Se enciende el indicador. Solo funciona con la función: Turbo PLUS.

Paso 4: Gire el mando de temperatura para programar la temperatura.

Paso 5: Precaliente el horno vacío durante 10 minutos para hacer humedad.

Paso 6: Coloque la comida en el horno.

Consulte el capítulo "Consejos".

No abra la puerta del horno durante la cocción.

Paso 7: Gire el mando de las funciones de cocción hasta la posición de apagado para apagar el horno.

• Pulse para apagar el horno. El indicador se apaga.

Paso 8: Cuando haya terminado la función, abra la puerta con cuidado. La humedad liberada puede causar quemaduras.

Asegúrese de que el horno esté frío. Retire el agua restante del relieve del interior.

7.3 Funciones de cocción

Función de aplicación cocción

Posición de apagado

El horno está apagado.

Función de cocción

Luz

Aplicación

Para encender la luz.

Función de coccción	Aplicación
Aire caliente / Turbo PLUS / Limpieza con agua	Para hornear en hasta tres posiciones de parrilla a la vez y para secar alimentos.Ajuste la temperatura entre 20 y 40°C menos que para Coción convencional.Paraañadir humedad durante la coccción. Paraoculargar el color adecuado y la corteza crujierte durante el horneado. Para augmentar la jugosidad al recalen-tar.Consulte el capítulo "Mantenimiento y limpieza" para obtener más información sobre: Limpieza con agua.
Horneado húmedo + ventil.	Función diseñada para ahorrar energia durante la coccción.Cuando se usa esta función,la temperatura del hora pueda diferir de la temperatura programa-mada. La potencia calorificapeuede reducirse. Para más in-formación, consulte el capítulo "Uso diario", Notas sobre: Hor-neado húmedo + ventil..
Calor inferior	Para hornear pasteos con base crujierte y conservar alimentos.
Grill Rápido	Para asar al grill pequeñas can-tidades de alimentos en grandes cantidades y tostar pan.

Función de coccción	Aplicación
Grill Turbo	Asado con aire caliente para piezas de carne más grandes o aves con hues en un nivel. Pa-ra gratinar y dorar.
Función pizza	Para hornear pizza. Para obte-ner un dorado más intenso y una base más crujierte.
Coccción conven- cional	Para hornear y asar alimentos en una posición de parrilla.

7.4 Notas sobre: Horneado húmedo + ventilador.

Esta función se utiliza para cumplir con los requisitos de eficiencia energética y diseño ecológico según EU 65/2014 y EU 66/2014. Pruebas conforme a EN 60350-1.

La puerta del horno debe estar cerrada durante la cocción para que no se interrumpa la referencia y el horno funcione con la máxima eficiencia energética posible.

Consulte las instrucciones de cocción en el capítulo "Consejos", Horneado húmedo + ventil.. Para recomendaciones generales sobre ahorro energético, consulte el capítulo "Eficiencia energética", ahorro energético.

8. FUNCIONES DEL RELOJ

8.1 Funciones del reloj

función de reloj	Aplicación
Hora	Ajustar, modifier o probar la hora.
Duración	Programar la duración del funcionaimiento del hora.
Avisador	Para configurar una cuenta aftás.Esta funciona no influye en el funciona- miento del hora. Puede ajustar esta funcionaequalularmente, inclujo si el hora está apagado.

8.2 Cómo ajustar: Funciones del reloj

Cómo ajustar: Hora

• parpadea al conectar el horno a la corriente eléctrica si ha habido un corte de corriente o si no está ajustado el temporizador.
• pulsa para ajustar la hora. Después de unos 5 segundos, el parpadeo cesa y la pantalla indica la hora ajustada.

Cómo cambio: Hora

Paso 1 - pulsa repetidamente para cambiar la hora del día. - empieza a parpadear. Paso 2 - pulsa para ajustar la hora. Después de unos 5 segundos, el parpadeo cesa y la pantalla indica la hora ajustada.

Cómo ajustar: Duración

Paso 1 Programa una referencia y una temperatura del horno. Paso 2 - pulsa repetidamente. |→ | empieza a parpadear. Paso 3 +, - pulsa para fijar la duración.

La señal: | → | . → - parpadea cuando termina la hora ajustada. La señal suena y el horno se apaga.

Paso 4: Pulse cualquier tecla para detener la señal. Paso 5: Gire los mandos a la posición de apagado.

La función empieza automáticamente tras 5 segundos. Al finalizar el tiempo programado, sonará la señal acústica.

Paso 3: Pulse cualquier tecla para detener la señal. Paso 4: Gire los mandos a la posición de apagado.

Instrucciones para cancelar: Funciones del reloj

Paso 1: Pulse repetidamente hasta que el símbolo de la referencia de reloj empiece a parpadear. Paso 2: Mantenga pulsado: La función de reloj se apaga antes de un cierto tiempo.

9. USO DE LOS ACCESORIOS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

9.1 Inserción de accesorios

Una muesca en la parte superior aumenta la seguridad. Las hendiduras

Parrilla:

Inserte la parrilla entre las guías del carril y asegúrese de que las hendiduras apuntan hacia abajo.

también son dispositivos antivuelco. El borde elevado que rodea la bandeja evita que los utensilios de comida resbalen de la parrilla.

Bandeja / Bandeja honda:

Introduzca la bandeja entre las guías del carril de apoyo.

Parrilla, Bandeja / Bandeja honda:

Coloca la bandeja entre las guías del carril de apoyo y la parrilla en las guías de encima.

Cuando el horno funciona, el ventilador de enfriamiento se pone en marcha automáticamente para mantener frías las superficies del horno. Una vez apagado el horno, el ventilador sigue funcionando hasta enfriarlo totalmente.

10.2 Termostato de seguridad

El funcionamiento incorrecto del horno o los componentes defectuosos pueden provocar

sobrecalentamientos peligrosos. Para evitarlo, el horno dispone de un termostato de seguridad que interrumpe la alimentación. El horno se vuelve a encender automáticamente cuando desciende la temperatura.

11. CONSEJOS

Consulte los capítulos sobre seguridad.

11.1 Recomendaciones de cocción

El horno tiene cinco niveles.

Cuente los niveles de las parrillas desde abajo hacia arriba.

El horno puede hornear o asar de forma diferente al horno que tenía antes.

Hornear pasteles

No abra la puerta del horno antes de que transcurran 3/4 del tiempo de cocción programado.

Si utiliza dos bandejas al mismo tiempo, mantenga un nivel vacío entre ellas.

Cocinar carne y pescado

Utilice una bandeja honda cuando cocine alimentos muy grasos para evitar que

posibles derrames o salpicaduras manchen el horno de forma permanente.

Deje reposar la carne unos 15 minutos antes de cortarla para que el jugo no se escurra.

Para evitar un exceso de humo en el horno durante el asado, añada un poco de agua a la bandeja honda. Para evitar la condensación de humo, añada agua cada vez que se seque.

Tiempos de cocción

Los tiempos de cocción dependen del tipo de alimento, así como de su consistencia y volumen.

Al principio, esté pendiente del avance de la cocción. Averigüe los mejores ajustes (temperatura, tiempo de cocción, etc.) para sus utensilios de cocina, recetas y cantidades cuando utilice este aparato.

11.2 Horneado húmedo + ventil. - accesorios recomendados

Utilice moldes y recipientes oscuros y mates. Tienen mayor absorción del calor que los platos de color claro y brillantes.

Bandeja para pizza	Bandeja para hornear	Ramequines	Molde para base
Oscuro, mate 28 cm de diámetro	Oscuro, mate 26 cm de diámetro	Cerámica 8 cm de diámetro, 5 cm de alta	Oscuro, mate 28 cm de diámetro

11.3 Horneado húmedo + ventil.

Para obtener el mejor resultado, siga las recomendaciones de la tabla siguiente.

	(°C)		(min)
Rollitos dulces, 12 piezas	bandeja o bandeja Honda	175	3
Rollitos, 9 piezas	bandeja o bandeja Honda	180	2
Pizza congelada, 0,35 kg	parrilla	180	2
Brazo de gitano	bandeja o bandeja Honda	170	2
Brownie	bandeja o bandeja Honda	170	2
Soufflé, 6 piezas	ramekin cerámico sobre parri-lla	190	3
Base de masa brisé	molde de base sobre parrilla	180	2
Tarta Victoria	bandeja de hornear sobre pa-rrilla	170	2
Pescado pochado, 0,3 kg	bandeja o bandeja Honda	180	2
Pescado entero, 0,2 kg	bandeja o bandeja Honda	180	3
Filete de pescado, 0,3 kg	molde para pizza sobre parrilla	170	3
Carne pochada, 0,25 kg	bandeja o bandeja Honda	180	3
Shashlik, 0,5 kg	bandeja o bandeja Honda	180	3
Galletas, 16 piezas	bandeja o bandeja Honda	150	2
Mostachones de al-mendra, 20 piezas	bandeja o bandeja Honda	180	2

Muffins, 12 piezas	bandeja o bandeja honda	170	2	30 - 40
Tarta salute, 16 pie-zas	bandeja o bandeja honda	170	2	35 - 45
Galletas crujientes de masa quebrada, 20 piezas	bandeja o bandeja honda	150	2	40 - 50
Tartaletas, 8 piezas	bandeja o bandeja honda	170	2	30 - 40
Verduras pochadas, 0,4 kg	bandeja o bandeja honda	180	2	35 - 45
Tortilla vegetariana	molde para pizza sobre parrilla	180	3	35 - 45
Verduras mediterrá-neas, 0,7 kg	bandeja o bandeja honda	180	4	35 - 45

11.4 Información para institutos de pruebas

Pruebas realizadas de conformidad con IEC 60350-1.

			(°C)	(m)	i
Pastelillos, 20 unida- des por bandeja	Cocción con- vencional	Bandeja	3	170	20 - 30
Pastelillos, 20 unida- des por bandeja	Aire caliente	Bandeja	3	150 - 160	20 - 35
Pastelillos, 20 unida- des por bandeja	Aire caliente	Bandeja	2 y 4	150 - 160	20 - 35
Tarta de manzana, 2 moldes, Ø 20 cm	Cocción con- vencional	Parrilla	2	180	70 - 90
Tarta de manzana, 2 moldes, Ø 20 cm	Aire caliente	Parrilla	2	160	70 - 90

Biccocho, molde de reposteria Ø26 cm	Cocción con- vencional	Parrilla	2	170	40 - 50	Precaliente el hora 10 horas.
Biccocho, molde de reposteria Ø26 cm	Aire caliente	Parrilla	2	160	40 - 50	Precaliente el hora 10 horas.
Biccocho, molde de reposteria Ø26 cm	Aire caliente	Parrilla	2 y 4	160	40 - 60	Precaliente el hora 10 horas.
Manteca- dos	Aire caliente	Bandeja	3	140 - 150	20 - 40	-
Manteca- dos	Aire caliente	Bandeja	2 y 4	140 - 150	25 - 45	-
Manteca- dos	Cocción con- vencional	Bandeja	3	140 - 150	25 - 45	-
Tostadas, 4 - 6 frozos	Grill	Parrilla	4	máx.	2 - 3关键时刻 el primer la- do; 2 - 3 mi- nutos el se- gundo	Precaliente el hora 3 horas.
Hambur- guesa de vacuno, 6 trozos, 0,6 kg	Grill	Parrilla y gra- sera	4	máx.	20 - 30	Coloque la parrilla en el cuarto=nel y la gra- sera en el tercer nivel del hora. De la vuelta a la comida a la mitad del tiempo de coccción. Precaliente el hora 3 horas.

12. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre

seguridad.

12.1 Notas sobre la limpieza

Agentes limpia-dores	Limpie la parte delantera del hora con un paño suave humedecido en agua Templada y ja-bón suave. Limpie y compruebe la junta de la puerta alrededor del interior.
	Utilice un producto de limpieza para limpar las superficies metálicas.
	Limpie las manchas con un detergente suave.
Uso diario	Limpie el interior afterwards de cada uso. La acumulación de grasa uOthers residuos pueda provocar un incendio.
	La humedad可以选择ear a condensarse en el hora o en los paneles de cristal. Para redu-cir la condensación,onga en función el hora 10 menos antes de cocinar. No guarde la comida en el hora más de 20关键时刻. Seque el interior con un paño suave des-pués de cada uso.
Accesorios	Limpie todos los accesos afterwards de cada uso y déjelos secar. Use un paño suave hu-medecision en agua caliente y detergente suave. No lave los accesos en el lavavajillas
	No limpie los accesos no adherentes utilizing un limpiador abrasivo ni objetos aflilados.

12.2 Cómo limpiar: Relieve de la cavidad

Limpie el relieve del interior

Paso 1	Paso 2	Paso 3
Vertir: 250 ml de vinagre blanco en el relieve del interior. Use como máximo un 6% de vinagre sin aditivos.	Deje que el vinagre disuelva los res-tos de cal a temperatura ambiente durante 30 Minutes.	Limpie la cavidad con agua Templa-da y un paño suave.
Para la funciona: Turbo PLUSlimpie el hora cada 5 a 10 ciclos de coccción.

12.3 Cómo quitar: Carriles de apoyo

Para limpiar el horno, retire los carriles de apoyo.

12.4 Instrucciones de uso: Limpieza con agua

Este procedimiento de limpieza utiliza humedad para eliminar las partículas de grasa y alimentos restantes en el horno.

Paso 1: Vierta agua en el relieve del interior. 200ml

Paso 2	Selección la funciona: ☐ ☐. Pulse: ☐.
Paso 3	Ajuste la temperatura a 90 °C.
Paso 4	DejeFuncionalerel hora 30minutos.
Paso 5	Apacheel hora.
Paso 6	Esperehasta queel hora estéfrío. Sequele interior con un pañosuave.

12.5 Cómo quitar e instalar: Puerta

La puerta del horno tiene dos paneles de cristal. Puede retirar la puerta del horno y el panel interno de cristal para limpiarlo. Lea enteramente las instrucciones de "Extracción e instalación de la puerta" antes de retirar los paneles de cristal.

PRECAUCIÓN!

No utilice el horno sin los paneles de cristal.

Paso 1 Abra completamente la puerta y sujete las dos bisagras.

Paso 2 Levante y tire de los pestillos hasta que hagan clic.

Paso 3 Cierre la puerta del horno hasta la primera posición de apertura (a mitad de camino). A continuación, levante y tire de la puerta para extraerla de su sitio.

Paso 4 Coloque la puerta sobre un paño suave en una superficie estable.

Paso 6 Tire del borde del acabado de la puerta hacia delante para desengancharla.

Paso 7

Sujete el panel de la puerta de cristal por el borde superior y extráigalo con cuidado. Asegúrese de que el cristal se desliza completamente para los soportes.

Paso 8

Limpie los paneles de cristal con agua y jabón. Seque cuidadosamente los paneles de cristal. No limpie los paneles de cristal en el lavavajillas.

Paso 9

Después de la limpieza, instale el panel de cristal y la puerta del horno.

Si la puerta está instalada correctamente, oirá un clic al cerrar los pestillos.

La zona serigrafiada debe estar orientada hacia el lado interior de la puerta. Después de la instalación, asegúrese de que la superficie del marco del panel de cristal de las zonas serigrafiadas no esté áspera al contacto.

Al instalarlo correctamente, el acabado de la puerta hace clic.

Asegúrese de que coloca correctamente el panel de cristal interno en los puntos de sujeción adecuados.

12.6 Cómo cambiar: Bombilla

¡ADVERTENCIA!

Riesgo de descarga eléctrica.

La lámpara puede estar caliente.

Coja siempre la bombilla halógena con un paño para evitar los residuos de grasa.

Antes de reemplazar la bombilla:

Paso 1	Paso 2	Paso 3
Apane elorno. Espere hasta que el hora está frío.	Desconecte el hora de la red.	Coloque un pañon en el fondo de la cavidad.

Bombilla trasera

Paso 1

Gire la tapa de cristal para extraerla.

Paso 2

Limpie la tapa de cristal.

Paso 3

Cambie la bombilla por otra apropiada termorresistente hasta 300°C .

Paso 4

Instale la tapa de cristal.

13. SOLUCIÓN DE PROBLEMAS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

13.1 Qué hacer si...

En cualquier caso no incluido en esta tabla, por favor contacte con un Centro de Servicio Autorizado.

Problema	Compruebe que...
El hora no se calienta.	Ha saltado el fusible.
La junta de la puerta está dañana.	No utilise el hora. Pón-gase en contacto con el servicios专业技术o autoriza-do.

Problema	Compruebe que...
La pantalla muestra "12.00".	Se ha producido un corte de corrente. Ajuste la hora.
El agua se sale del gofra-do de la cavidad.	Hay demasiada agua en el gofrado de la cavidad.
Rendimiento de coccción no satisfactorio de la fun-ción: Turbo PLUS.	Hallenado el gofrado de la cavidad con agua.
La bombilla no funciona.	La bombilla se ha fundi-do.

13.2 DATOS DE SERVICIOS

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicios técnico autorizado.

Los datos que necesita para el Centro de servicios técnico se encuentran en la placa de características. La placa de características se encuentra en el marco delantero del interior del horno. No retire la placa de características de la cavidad del horno.

Se recomienda escribir los datos aquí:

Modeloo (MOD):
Número de producto (PNC)
Número de série (S.N.)

14. EFICACIA ENERGÉTICA

14.1 Información del producto y hoja de información del producto*

Nombre del proveedor	Electrolux
Identificacion del modelo	EOB3415AOX 949499009
Índice de eficiencia energetica	95.3
Clase de eficiencia energetica	A
Consumo de energia con una energia estándar, modo convencional	0.93 kWh/ciclo
Consumo de energia con una energia estándar, modo de ventilador forzado	0.81 kWh/ciclo
Número de caviadas	1
Fuente de energia	Electricidad
Volumen	72 L
Tipo de hora	Horno empotrable
Masa	27.9 kg

• Para la Unión Europea según los Reglamentos de la UE 65/2014 y 66/2014. Para la República de Bielorrusia según STB 2478-2017, apéndice G; STB 2477-2017, anexos A y B. Para Ucrania según 568/32020.

La clase de eficiencia energética no es aplicable a Rusia.

EN 60350-1 - Aparatos electrodomésticos de cocción - Parte 1: Gamas, hornos, hornos de vapor y grills - Métodos de medida del rendimiento.

14.2 Ahorro energético

El horno tiene características que le ayudan a ahorrar energía durante la cocción de cada día.

Asegúrese de que la puerta del horno está cerrada cuando el horno funciona. No abra la puerta del horno muchas veces durante la cocción. Mantenga limpia la junta de la puerta y asegúrese de que está bien fijada en su posición.

En la medida de lo posible, no precaliente el horno antes de cocinar.

Reduzca al máximo el tiempo entre horneados cuando prepare varios platos de una vez.

Cocción con ventilador

En la medida de lo posible, utilice las funciones de cocción con ventilador para ahorrar energía.

Calor residual

Para una duración de la cocción superior a 30 minutos, reduzca la temperatura del horno un mínimo de 3 - 10 minutos antes de que transcurra el tiempo de cocción. El calor residual dentro del horno seguirá cocinando.

Utilice el calor residual para calentar otros platos.

Mantener calientes los alimentos

Si desea utilizar el calor residual para mantener calientes los alimentos, seleccione el ajuste de temperatura más bajo posible.

Horneado húmedo + ventil.

Función diseñada para ahorrar energía durante la cocción.

15. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

Desecha los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
