Manual de instrucciones

ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de 4

8 años si no son continuamente vigilados.

El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia. No utilice productos abrasivos ni espátulas de metal cortantes para limpiar la puerta de cristal del horno ya que podrían rayar la superficie y quebrar el cristal. No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato. ATENCIÓN: Antes de sustituir la lámpara controle que el aparato esté apagado para evitar la posibilidad de choques eléctricos. ! Cuando introduzca la parrilla, controle que el tope esté dirigido hacia arriba y en la parte posterior de la cavidad.

! No llame nunca a técnicos no autorizados. Comunique: • El tipo de anomalía; • El modelo de la máquina (Mod.) • El número de serie (S/N) Esta información se encuentra en la placa de características colocada en el aparato. La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de • Piezas y componentes • Mano de obra de los técnicos • Desplazamiento a su domicilio de los técnicos Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

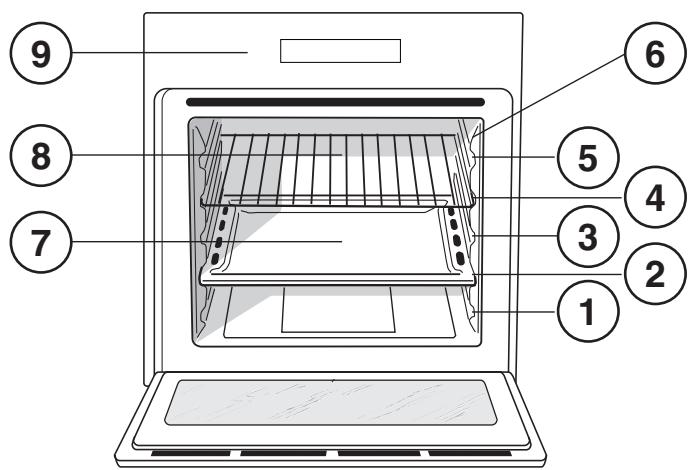

POSICIÓN 2 POSICIÓN 3 POSICIÓN 4 POSICIÓN 5 GUÍAS de deslizamiento de las bandejas Bandeja GRASERA Bandeja PARRILLA Panel de control

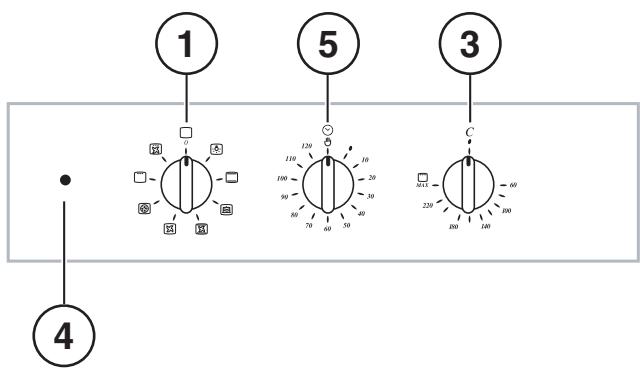

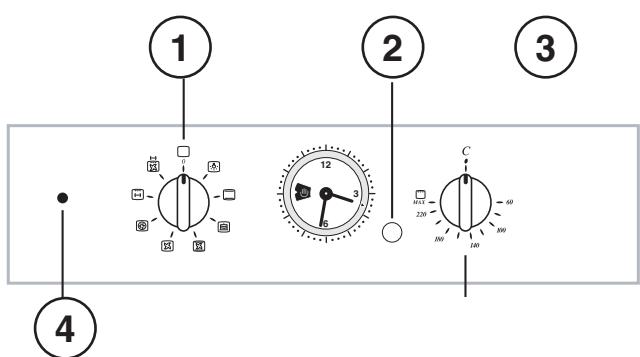

Mando PROGRAMAS Mando PROGRAMADOR ANALÓGICO*

Mando TERMOSTATO Luz indicadora de FUNCIONAMIENTO DEL HORNO* Mando TEMPORIZADOR DE FIN DE COCCIÓN*

* Presente sólo en algunos modelos.

B C Ver es so tra d zio i ne

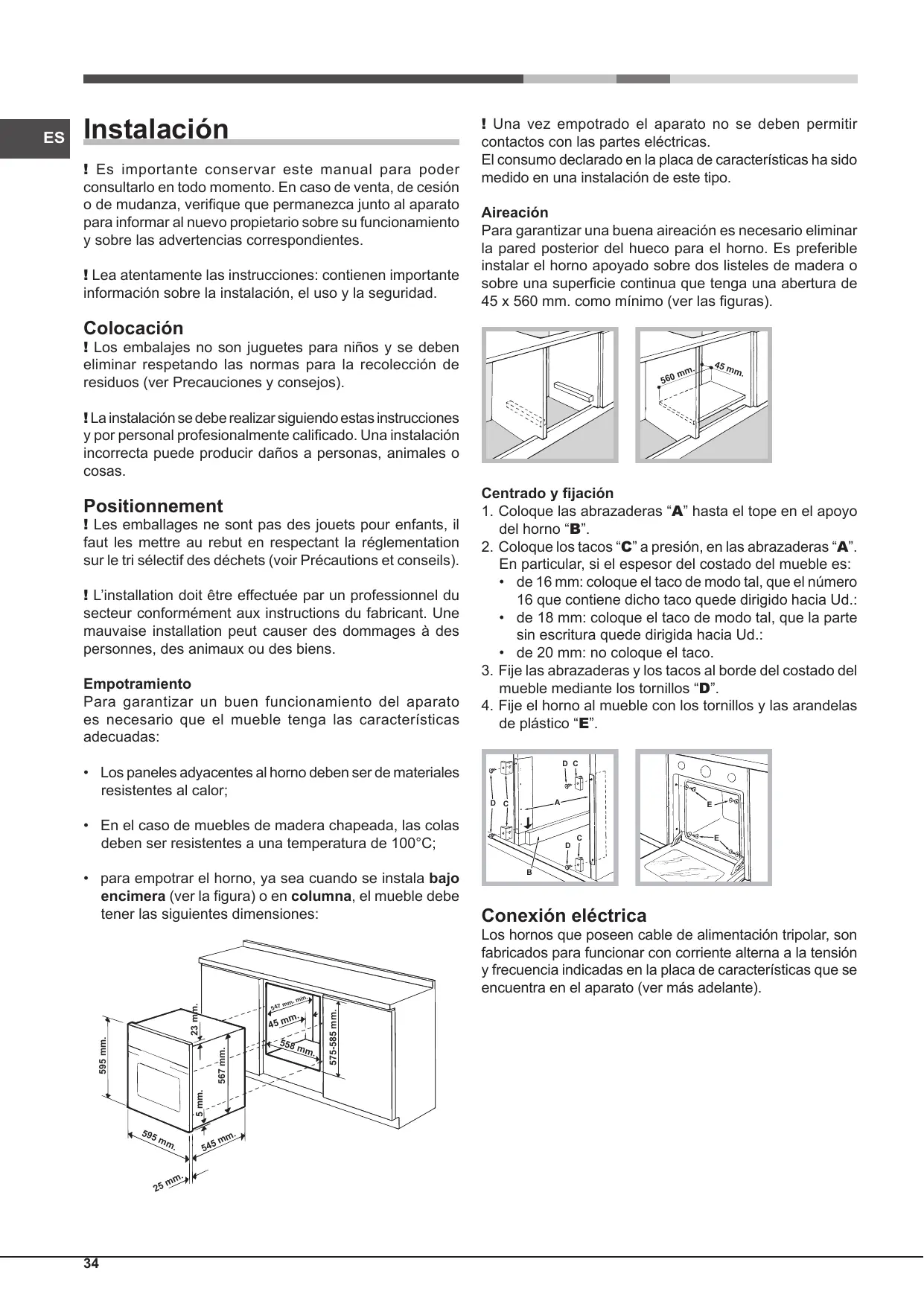

! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes. ! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas.

El consumo declarado en la placa de características ha sido medido en una instalación de este tipo. Aireación Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las figuras).

! Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos).

! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

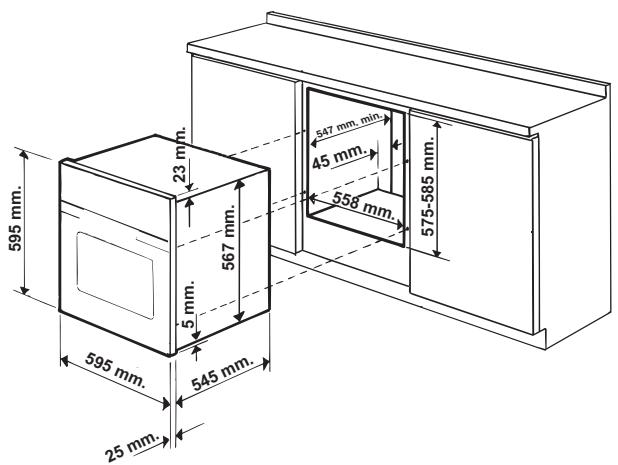

1. Coloque las abrazaderas “A” hasta el tope en el apoyo del horno “B”. 2. Coloque los tacos “C” a presión, en las abrazaderas “A”. En particular, si el espesor del costado del mueble es: • de 16 mm: coloque el taco de modo tal, que el número 16 que contiene dicho taco quede dirigido hacia Ud.: • de 18 mm: coloque el taco de modo tal, que la parte sin escritura quede dirigida hacia Ud.: • de 20 mm: no coloque el taco. 3. Fije las abrazaderas y los tacos al borde del costado del mueble mediante los tornillos “D”. 4. Fije el horno al mueble con los tornillos y las arandelas de plástico “E”. D C

D C E B Conexión eléctrica

Los hornos que poseen cable de alimentación tripolar, son fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características que se encuentra en el aparato (ver más adelante).

ES Montaje del cable de alimentación eléctrica

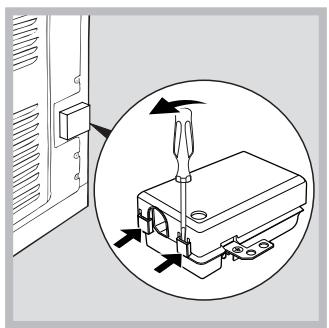

1. Abrir el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tirar y abrir (ver la figura).

2. Instalar el cable de alimentación eléctrica: Aflojar el tornillo de la mordaza de terminal de cable y los tres tornillos de los contactos

L-Ny luego fijar los cables debajo de las cabezas de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde (ver la figura). 3. Fijar el cable en el correspondiente sujetacable. 4. Cerrar la tapa del panel de bornes.

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga indicada en la placa de características (ver al costado). En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el cable a tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente (por ejemplo, la parte posterior del horno). ! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad. Antes de efectuar la conexión verifique que: • la toma tenga conexión a tierra y que sea conforme con la ley; • la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características; • la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características; • la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

PLACA DE CARACTERÍSTICAS Dimensiones*

ancho 43,5 cm. altura 32,4 cm. profundidad 40,6 cm.

ancho 45,5 cm. altura 32,4 cm. profundidad 40,6 cm.

Conexiones eléctricas

voltaje 220-230V~ o 220-240V~

50Hz o 50/60Hz potencia máxima absorbida 2800W Directiva 2002/40/CE en la etiqueta de los hornos eléctricos. Norma EN 50304

ENERGY LABEL Consumo de energía por convección Natural –función de calentamiento:

Tradicional; Clase consumo de energía Clase convección Forzada - función calentamiento: Pastelería. Este aparato es conforme con las siguientes Directivas: Comunitarias: 2006/95/CEE del 12/12/06 (Baja tensión) y posteriores modificaciones - 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y sucesivas modificaciones - 93/68/CEE del 22/07/93 y sucesivas modificaciones. 2012/19/CE y posteriores modificaciones. 1275/2008 standby/off mode.

* Sólo para modelos con guías embutidas.

** Sólo para modelos con guías a ras.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia).

ES ES Puesta en funcionamiento y uso

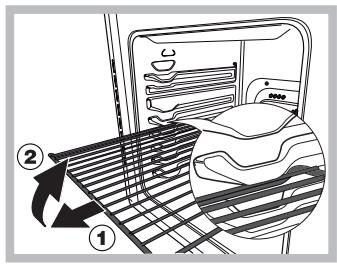

ATENCIÓN! El horno está dotado de un sistema de bloqueo de las parrillas que permite quitarlas sin que sobresalgan del horno (1). Para quitar completamente las parrillas, como se indica en el dibujo, es suficiente levantarlas cogiéndolas de

la parte delantera y tirar (2).

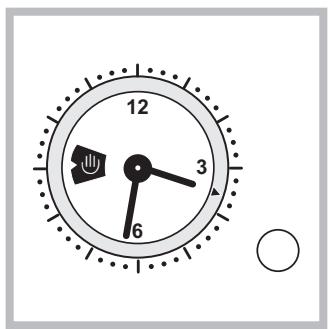

Poner en hora el reloj*

Pulse el mando del PROGRAMADOR y gírelo en sentido antihorario hasta fijar la hora corriente.

! Poner en hora el reloj, es posible sólo si el horno está conectado a la red eléctrica. Ante una interrupción de corriente el PROGRAMADOR se detiene: cuando se restablece la circulación de corriente, se debe modificar nuevamente la hora.

Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.

2. Elija la temperatura girando el mando TERMOSTATO. La Tabla de cocción (ver Programas) contiene una lista con las cocciones y las correspondientes temperaturas aconsejadas. 3. El piloto TERMOSTATO encendido indica la fase de calentamiento hasta la temperatura seleccionada: introduzca los alimentos que debe cocinar. 4. Durante la cocción es posible: - modificar el programa de cocción con la perilla PROGRAMAS; - modificar la temperatura con el mando TERMOSTATO; - interrumpir la cocción llevando el mando PROGRAMAS hasta la posición “0”. ! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte. ! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.

* Presente sólo en algunos modelos.

Se enciende seleccionando con el mando PROGRAMAS. Permanece encendida cuando se selecciona un programa de cocción.

Utilice el temporizador de fin de la cocción*

! La primera vez que encienda el horno, hágalo funcionar vacío, durante una hora aproximadamente, con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente.

El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno.

Ventilación de enfriamiento

Para disminuir la temperatura externa, algunos modelos poseen un ventilador de enfriamiento. El mismo genera un chorro de aire que sale entre el panel de control y la puerta del horno. ! Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío.

1. Antes que nada es necesario cargar el timbre girando el mando TEMPORIZADOR DE FIN DE COCCIÓN un giro casi completo en sentido horario.

2. Volviendo hacia atrás en sentido antihorario, fije el tiempo deseado haciendo coincidir los minutos indicados en el mando TEMPORIZADOR DE FIN DE COCCIÓN con la referencia fija que se encuentra en el panel de control. 3. Una vez cumplido el tiempo, se emitirá una señal sonora y el horno se apagará. 4. Cuando el horno está apagado, el temporizador de fin de la cocción se puede utilizar como un normal contador de minutos. ! Para utilizar el horno con funcionamiento manual, o sea, excluyendo el temporizador de fin de cocción, es necesario girar el mando TEMPORIZADOR DE FIN DE COCCIÓN hasta el símbolo .

! En todos los programas se puede fijar una temperatura entre 60°C y MAX, excepto en: • BARBACOA (se aconseja elegir sólo MAX); • GRATIN (se aconseja no superar una temperatura de 200ºC). Programa HORNO TRADICIONAL Con esta cocción tradicional es mejor utilizar una sola bandeja: si se utilizan varias bandejas se produce una mala distribución de la temperatura. Programa HORNO PASTELERÍA Este programa es aconsejable para la cocción de alimentos delicados (por ej. las tortas que necesitan leudado) y algunas preparaciones “mignon” en 3 bandejas simultáneamente. Programa COCINA RÁPIDA El programa no necesita precalentamiento. Este programa es particularmente indicado para cocciones veloces de alimentos congelados o precocidos. Los mejores resultados se obtienen utilizando un solo nivel.

Programa MULTICOCCIÓN Debido a que el calor es constante en todo el horno, el aire cocina y dora la comida de modo uniforme. Es posible utilizar hasta un máximo de dos niveles simultáneamente.

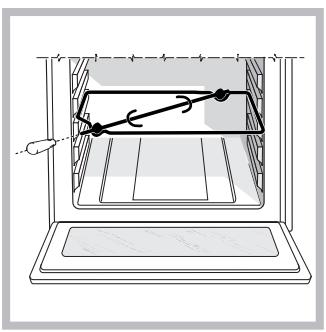

Programa HORNO PIZZA Esta combinación permite un rápido calentamiento del horno, con un fuerte aporte de calor preferentemente desde abajo. Cuando utilice más de una bandeja a la vez, en la mitad de la cocción es necesario intercambiar sus posiciones. / Programa BARBACOA La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan una temperatura superficial alta. Utilice el horno con la puerta cerrada. / Programa GRATINADO Une a la irradiación térmica unidireccional, la circulación forzada del aire en el interior del horno. Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Utilice el horno con la puerta cerrada. Asador giratorio* Para accionar el asador rotativo (ver la figura) proceder del siguiente modo: 1. Coloque la grasera en la posición 1; 2. Coloque el soporte del asador rotativo en la posición 3 e introduzca el espetón en el orificio correspondiente ubicado en la pared posterior del horno; 3. Accione el asador automático seleccionando los programas

Programar la cocción*

Programar la duración de una cocción con comienzo inmediato 1. Gire el mando del PROGRAMADOR en sentido antihorario hasta observar el tiempo de cocción deseado en la representación visual. 2. Tire el mando del PROGRAMADOR y gírelo en sentido antihorario hasta llevar el índice móvil a la altura de la hora corriente. Al finalizar la operación se advierte un golpe. 3. Seleccione el programa de cocción deseado con el mando PROGRAMAS. El horno se encenderá inmediatamente y funcionará durante todo el tiempo de cocción seleccionado. 4. Una vez cumplido el tiempo, se emitirá una señal sonora. Para interrumpirla gire el mando del PROGRAMADOR en sentido antihorario hasta visualizar en la representación visual el símbolo “ ”. 5. Lleve el mando PROGRAMAS hasta la posición “0”.

* Presente sólo en algunos modelos.

• Ejemplo: son las 9:00 horas y se programa una duración de 1 hora y 15 minutos. El programa se detiene automáticamente a las 10:15 horas.

Programar la duración de una cocción con comienzo retrasado 1. Gire el mando del PROGRAMADOR en sentido antihorario hasta observar el tiempo de cocción deseado en la representación visual. 2. Tire el mando del PROGRAMADOR y gírelo en sentido antihorario hasta llevar el índice móvil en coincidencia con la hora de comienzo de la cocción deseada. 3. Seleccione el programa de cocción deseado con el mando PROGRAMAS. El horno se encenderá a la hora de comienzo fijada y funcionará durante todo el tiempo de cocción seleccionado. 4. Una vez cumplido el tiempo, se emitirá una señal sonora. Para interrumpirla gire el mando del PROGRAMADOR en sentido antihorario hasta visualizar en la representación visual el símbolo “9”. 5. Lleve el mando PROGRAMAS hasta la posición “0”. • Ejemplo: son las 9:00 horas, se programa una duración de 1 hora y 15 minutos y las 11:00:00 como hora de comienzo. El programa comienza automáticamente a las 11:00 horas y dura hasta las 12:15 horas. ! Para anular una programación, gire el mando del PROGRAMADOR en sentido antihorario hasta visualizar en la representación visual el símbolo “ ”.

Consejos prácticos para cocinar

! En las cocciones ventiladas no utilice las posiciones 1 y

5: son las que reciben directamente el aire caliente lo cual podría producir quemaduras de las comidas delicadas. ! En las cocciones BARBACOA y GRATIN, si se utiliza el asador automático, coloque la grasera en la posición 2 para recoger los residuos de cocción (jugos y/o grasas). MULTICOCCIÓN • Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor. • Coloque la grasera abajo y la parrilla arriba. BARBACOA • Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla. • Se aconseja fijar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato. HORNO PIZZA • Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante. • En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción. 37

ES ES Tabla de cocción

Posición de las bandejas

Temperatura aconsejada

Duración de la cocción

guías guías estándar deslizables

Pato Pollo Horno Tradicional Asado de ternera o de vaca Asado de cerdo Bizcochos (de pastaflora) Tortas glaseadas

Torta de fruta Bizcochos con uva Tortas pequeñas en dos niveles Horno Pastelería Bizcochos Hojaldre con crema en 3 niveles Bizcochos en 3 niveles Creps rellenos Merengues en 3 niveles Bizcochitos salados de hojaldre y queso

Alimentos congelados

Pizza Mixto de calabacín y cangrejos Torta rústica de espinacas Panzerotti (ravioles grandes italianos) Lasañas Panecillos dorados Bocaditos de pollo

0,4 0,5 0,3 0,5 0,4 0,4

200 220 200 200 180 220

20 30-35 25 35 25-30 15-20

Alas de pollo doradas

Bizcochos (de pastaflora) Hojaldre con crema Bizcochitos salados de hojaldre y queso

Lenguados y sepias Broquetas de calamares y cangrejos Filete de merluza Verduras a la parrilla Bistec de ternera Salchichas Hamburguesas Bocadillos calientes de jamón y queso (o pan tostado) Pollo asado con asador automático (si existe) Cordero asado con asador automático (cuando existe)

Sepias Pollo asado con asador automático (si existe) Pato asado con asador automático (si existe) Asado de ternera o vaca Asado de cerdo Cordero

Tortas glaseadas en 2 niveles/Tortas en 2 niveles Bizcochos en 2 niveles (sobre una grasera) Pollo asado + patatas Cordero Multicocción Caballa Lasañas Hojadre con crema en 2 niveles Bizcochos en 2 niveles Bizcochitos salados de hojaldre y queso en 2 niveles Tortas saladas Horno Pizza

* Los tiempos de cocción son indicativos y se pueden modificar en base a sus gustos personales.

La duración del precalentamiento del horno está prefijada y no se puede modificar manualmente.

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas. • Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno. • No toque el aparato descalzo o con las manos y pies mojados o húmedos. • El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por eventuales daños derivados de usos impropios, erróneos e irracionales. • Mientras se utiliza el aparato, los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga a los niños alejados de ellos. • Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno. • No obstruya las aberturas de ventilación y de eliminación del calor. • Tome la manija de apertura de la puerta en el centro: en los costados podría estar caliente. • Utilice siempre guantes para horno para introducir o extraer recipientes. • No cubra el fondo del horno con hojas de aluminio. • No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente, podría incendiarse. • Cuando el aparato no se utiliza, controle siempre que los mandos estén en la posición “●”/“○”. • No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe. • No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica. • En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia). • No apoye objetos sobre la puerta del horno abierta. • Evite que los niños jueguen con el aparato. • No está previsto que el aparato sea utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas, por personas inexpertas o que no tengan familiaridad con el producto, salvo que estén vigiladas por una persona responsable de su seguridad, o que hayan recibido instrucciones preliminares sobre el uso del aparato. • El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• En base a la Norma europea 2012/19/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medioambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora en la reducción de la carga de absorción de las empresas eléctricas. Las opciones de programación, en especial, la “cocción retrasada” (ver Programas) y la

“limpieza automática retrasada” (ver Mantenimiento y cuidados), le permitirán organizarse en ese sentido. • Se recomienda efectuar siempre las cocciones en BARBACOA y GRATIN con la puerta cerrada: se obtendrán así mejores resultados y también un sensible ahorro de energía (10% aproximadamente). • Mantenga las juntas en buen estado y limpias para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Mantenimiento y cuidados

Cortar la corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza.

No utilice polvos abrasivos ni sustancias corrosivas. • El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite el uso de productos abrasivos. • Los accesorios se pueden lavar como cualquier vajilla, incluso en lavavajillas, con excepción de las guías deslizables. • Se aconseja no rociar con detergentes directamente sobre la zona de mandos, sino utilizar una esponja. ! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

ES ES Limpiar la puerta

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio.

Para lograr una limpieza más profunda es posible desmontar la puerta del horno:

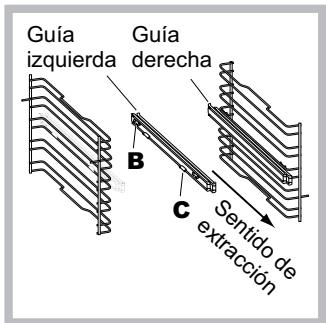

Montaje del Kit Guías Deslizables*

1. para ello, abra completamente la puerta (ver la figura);

Guía izquierda derecha

2. alce y gire las palancas ubicadas en las dos bisagras (ver la figura);

3. sujete la puerta de los costados externos y ciérrela lenta pero no completamente. Luego tire la puerta hacia sí, extrayéndola de su lugar (ver la figura).

Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Controlar las juntas Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla

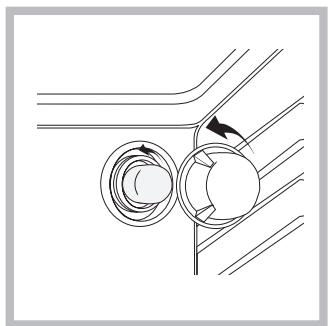

Para sustituir la bombilla de iluminación del horno: 1. Desenrosque la tapa de vidrio del portalámpara. 2. Extraiga la bombilla y sustitúyala con una análoga: potencia de 25 W, casquillo E 14. 3. Vuelva a colocar la tapa (ver la figura). ! No utilice la lámpara del horno para iluminar ambientes

* Presente sólo en algunos modelos.

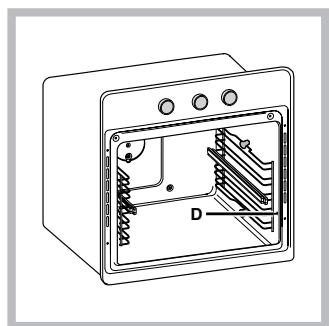

Para montar las guías deslizables:

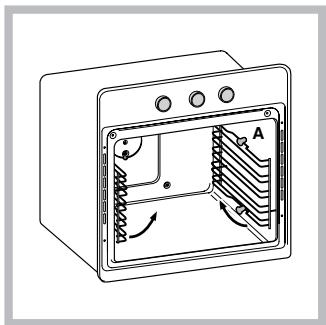

1. Quite los dos bastidores extrayéndolos de los distanciadores A (ver la figura).

2. Elija el nivel en el que va a introducir la guía deslizable. Prestando atención al sentido de extracción de dicha guía, coloque sobre el bastidor la ensambladura B primero y luego la C.

3. Fije los dos bastidores, con las guías montadas, en los orificios correspondientes ubicados en las paredes del horno (ver la figura).

Los orificios para el bastidor izquierdo están ubicados D arriba, mientras que los orificios para el derecho están abajo. 4. Por último, encastre los bastidores en los distanciadores A. ! No coloque las guías deslizables en la posición 5.
