BEDIENUNGSANLEITUNG 80242 HOTPOINT

Mise en marche et utilisation,29 Programmes,29 Précautions et conseils,32 Nettoyage et entretien,32

les éléments chauffants. Ne pas faire approcher les enfants de moins de 8 ans

à moins qu’ils ne soient sous surveillance constante. Le présent appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances indispensables, à condition qu’ils soient sous bonne surveillance ou qu’ils aient reçu les instructions nécessaires pour une utilisation de l’appareil en toute sécurité et à condition qu’ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et d’entretien ne doivent pas être effectuées par des enfants non surveillés. Ne pas utiliser de produits abrasifs ni de spatules métalliques coupantes pour nettoyer la porte du four en verre, sous peine d’érafler la surface et de briser le verre. Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur ou haute pression. ATTENTION : s’assurer que l’appareil est éteint avant de procéder au remplacement de l’ampoule, afin d’éviter tout risque d’électrocution. ! Lors de l’introduction de la grille, s’assurer que l’arrêt est bien tourné vers le haut et se trouve dans la partie arrière de l’enceinte.

ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de • son numéro de série (S/N) Ces informations figurent sur la plaque signalétique apposée sur l’appareil

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto gratuitamente a: Esta información se encuentra en la placa de características colocada en el aparato. La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de • Piezas y componentes • Mano de obra de los técnicos • Desplazamiento a su domicilio de los técnicos Y NO PAGUE AVERIAS NUNCA MAS ! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).

! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. Encastrement Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises:

à l’épaisseur des joues du meuble : • si elle est de 16 mm : monter le taquet de manière à ce que le chiffre 16 indiqué sur ce dernier soit tourné vers soi ; • si elle est de 18 mm : monter le taquet côté dépourvu d’indication tourné vers soi , • si elle est de 20 mm : ne pas monter de taquet. 3. Fixer les pattes et les taquets en bordure de la joue du meuble à l’aide des vis “D”. 4. Fixer le four au meuble à l’aide des vis et des rondelles plastique “E”. D C

Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir figures).

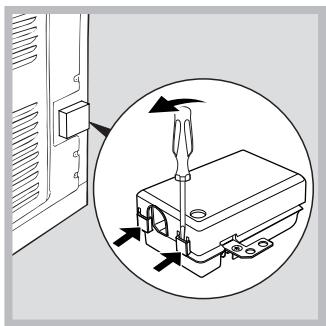

3. Fixer le câble dans le serre-câble prévu.

4. Fermer le couvercle du bornier.

En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur

(le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante. ! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que :

PLAQUE SIGNALETIQUE Dimensions*

• la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique;

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique; • la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

ENERGY LABEL Consommation énergie convection

(Compatibilité Électromagnétique) et modifications successives 93/68/CEE du 22/07/93 et modifications successives 2012/19/CE et modifications successives. 1275/2008 standby/off mode.

* Uniquement pour les modèles avec glissières embouties.

** Uniquement pour les modèles avec glissières en fil.

Mise en marche et utilisation

AT T E N T I O N ! L e f o u r est équipé d’un système d’arrêts de grilles qui permet de les retirer sans que ces dernières sortent entièrement du four (1). Pour sortir complètement les grilles il suffit, comme illustré, de les soulever en les saisissant par l’avant et de les tirer (2). ! Lors de son premier allumage, faire fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteindre le four, ouvrir la porte et aérer la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four.

Pousser sur le bouton du PROGRAMMATEUR et tourner dans le sens inverse des aiguilles d’une montre pour sélectionner l’heure courante.

1. Pour sélectionner le programme de cuisson souhaité, tournez le bouton PROGRAMMES. 2. Pour choisir la température, tournez le bouton THERMOSTAT. Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune d’elles (voir Programmes). 3. Le voyant THERMOSTAT reste allumé pendant la durée de montée en température. 4. En cours de cuisson, vous pouvez à tout moment : - modifier le programme de cuisson à l’aide du bouton PROGRAMMES; - modifier la température à l’aide du bouton THERMOSTAT; - interrompre la cuisson en ramenant le bouton PROGRAMMES sur “0”. ! Ne posez jamais d’objets à même la sole du four, vous pourriez abîmer l’émail. ! Placez toujours vos plats sur la grille fournie avec l’appareil. Système de refroidissement Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés d’un système de

* N’existe que sur certains modèles.

refroidissement. Ce dernier souffle de l’air à l’extérieur par une fente située entre le tableau de bord et la porte du four.

! Le ventilateur continue à tourner après l’arrêt du four jusqu’à ce que ce dernier se soit suffisamment refroidi. Eclairage du four Pour l’allumer, sélectionnez à l’aide du bouton PROGRAMMES La lampe reste allumée quand vous sélectionnez un programme de cuisson.

Utiliser le programmateur fin de cuisson*

1. Il faut avant tout remonter la sonnerie en faisant faire un tour presque complet au bouton PROGRAMMATEUR FIN DE CUISSON dans le sens des aiguilles d’une montre.

2. Puis en faisant marche arrière, sélectionnez le temps désiré en amenant les minutes indiquées sur le bouton PROGRAMMATEUR FIN DE CUISSON en face du repère fixe du tableau de bord. 3. Une fois le temps écoulé, un signal sonore retentit et le four s’éteint. 4. Quand le four est éteint, le programmateur fin de cuisson peut être utilisé comme une simple minuterie. ! Pour utiliser le four en fonctionnement manuel, c’està-dire sans programmateur fin de cuisson, amenez le bouton PROGRAMMATEUR FIN DE CUISSON en face du symbole .

! Pour tous les programmes, il est possible de sélectionner une température comprise entre 60°C et MAX., sauf pour: • BARBECUE (il est conseillé dans ce cas de sélectionner MAX.); • GRATIN (il est conseillé de ne pas dépasser 200°C). Programme FOUR TRADITION Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur. Programme FOUR PÂTISSERIE Ce programme est particulièrement indiqué pour la cuisson de mets délicats (comme des gâteaux levés par ex.) et certains petits-fours sur trois niveaux en même temps. Programme FAST COOKING Pas besoin de préchauffage. Ce programme est tout particulièrement recommandé pour les cuissons rapides de plats préparés (surgelés ou précuits). Pour obtenir d’excellents résultats, n’enfourner que sur un seul niveau. Programme MULTICUISSON La chaleur est constante et bien répartie à l’intérieur du four, l’air cuit et dore de façon uniforme en tous points. Il

Programme BARBECUE La température élevée et directe du gril est conseillée pour tous les aliments qui exigent une haute température en surface. Cuisson porte du four fermée.

/ Programme GRATIN L’irradiation thermique unidirectionnelle s’ajoute au brassage de l’air pour une répartition uniforme de la chaleur dans l’enceinte du four. Plus de risque de brûler les aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée. Tournebroche* Pour actionner le tournebroche (voir figure), procéder comme suit : 1. Placer la lèchefrite au niveau 1 ; 2. Placer le berceau au niveau 3 et encastrer le bout arrière de la broche dans le trou situé au fond de l’enceinte ; 3. Pour actionner le tournebroche sélectionner les programmes

1. Amener le temps de cuisson souhaité dans la fenêtre d’affichage en tournant le bouton du PROGRAMMATEUR dans le sens inverse des aiguilles d’une montre.

2. Tirer le bouton du PROGRAMMATEUR vers soi et tourner dans le sens inverse des aiguilles d’une montre pour amener le repère en face de l’heure courante. Un déclic indique la fin de l’opération. 3. Sélectionner le programme de cuisson souhaité à l’aide du bouton PROGRAMMES. Le four se met aussitôt en marche et fonctionne pendant toute la durée programmée. 4. Une fois le temps écoulé, il émet un signal sonore. Pour le faire taire, tourner le bouton du PROGRAMMATEUR dans le sens inverse des aiguilles d’une montre jusqu’à ce que le symbole “ ” s’affiche dans la fenêtre. 5. Amener le bouton PROGRAMMES sur “0”. • Exemple : il est 9h00 et une durée de 1h15 est programmée. Le programme s’arrête automatiquement à 10h15.

* N’existe que sur certains modèles.

Programmer une durée avec démarrage différé

1. Amener le temps de cuisson souhaité dans la fenêtre d’affichage en tournant le bouton du PROGRAMMATEUR dans le sens inverse des aiguilles d’une montre. 2. Tirer le bouton du PROGRAMMATEUR vers soi et tourner dans le sens inverse des aiguilles d’une montre pour amener le repère en face de l’heure de démarrage de cuisson souhaitée. 3. Sélectionner le programme de cuisson souhaité à l’aide du bouton PROGRAMMES. Le four démarre automatiquement à l’heure programmée et fonctionne pendant toute la durée de cuisson sélectionnée. 4. Une fois le temps écoulé, il émet un signal sonore. Pour le faire taire, tourner le bouton du PROGRAMMATEUR dans le sens inverse des aiguilles d’une montre jusqu’à ce que le symbole “ ” s’affiche dans la fenêtre. 5. Amener le bouton PROGRAMMES sur “0”. • Exemple : il est 9h00, une durée de 1h15 est programmée et l’heure de démarrage est fixée à 11h00. Le programme démarre automatiquement à 11h00 et dure jusqu’à 12h15. ! Pour annuler une sélection, tourner le bouton du PROGRAMMATEUR dans le sens inverse des aiguilles d’une montre jusqu’à ce que le symbole “ ” s’affiche dans la fenêtre.

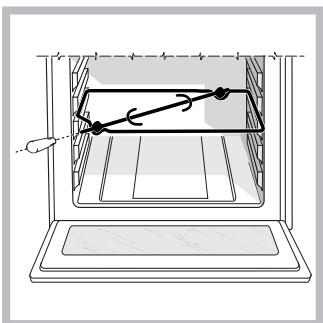

! Pour les cuissons ventilées ne pas utiliser les gradins 1et 5: ils sont directement frappés par l’air chaud qui pourrait brûler les mets délicats. ! Pour les cuissons BARBECUE et GRATIN, notamment au tournebroche, placer la lèchefrite au gradin 2 pour récupérer les graisses ou jus de cuisson. MULTICUISSON • Utiliser les gradins 2 et 4 et placer au 2 les plats qui exigent davantage de chaleur. • Placer la lèchefrite en bas et la grille en haut. BARBECUE • Placer la grille au gradin 3 ou 4, enfourner les plats au milieu de la grille. • Nous conseillons de sélectionner le niveau d’énergie maximum. Ne pas s’inquiéter si la résistance de voûte n’est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat. FOUR PIZZA • Utiliser un plat en aluminium léger et l’enfourner sur la grille du four. En cas d’utilisation du plateau émaillé, le temps de cuisson sera plus long et la pizza beaucoup moins croustillante. • Si les pizzas sont bien garnies, n’ajouter la mozzarelle qu’à mi-cuisson.

Biscuits sur 3 niveaux Crêpes farcies Meringues sur 3 niveaux Friands au fromage

1 1 et 3 et 5 2 1 et 3 et 5 2

si si si si si si si si si si

180 170-180 1 et 2/3 2 1 ou 2 2 2 et 4 2 et 4 2 et 4 1 et 3

1 et 3 1 et 3 1 et 3 1 1 1 1 et 3 1 et 3 1 et 3 1 et 3

si si si si si si si si si si si

180 170 Tranches de colin Légumes grillés Côte de veau Saucisses Hamburgers • Pour déplacer le four, se servir des poignées prévues à cet effet sur les côtés de l’appareil. • Ne pas toucher à l’appareil si l’on est pieds nus ou si l’on a les mains ou les pieds mouillés ou humides. • Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné. • En cours de fonctionnement, les éléments chauffants et certaines parties de la porte peuvent devenir très chauds. Attention à ne pas les toucher et à garder les enfants à distance. • Éviter que le cordon d’alimentation d’autres électroménagers touche à des parties chaudes du four. • Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés • Toujours saisir la poignée en son milieu: elle risque d’être très chaude à ses extrémités. • Utiliser toujours des gants de protection pour enfourner ou sortir les plats du four. • Ne jamais tapisser la sole du four de papier aluminium. • Ne pas ranger de matériel inflammable à l’intérieur du four: si l’appareil était par inadvertance mis en marche, il pourrait prendre feu. • Contrôler toujours que les boutons sont bien dans la position “●”/“○” quand l’appareil n’est pas utilisé. • Ne pas tirer sur le cordon de l’appareil pour débrancher la fiche de la prise de courant. • N’effectuer aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant. • En cas de panne, n’essayer en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contacter le service d’Assistance (voir Assistance). • Ne pas poser d’objets sur la porte du four ouverte. • Éviter que les enfants ne jouent avec l’appareil. • Il n’est pas prévu que cet appareil soit utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances indispensables, à moins qu’elles ne le fassent sous la surveillance de quelqu’un responsable de leur sécurité ou qu’elles aient été dûment formées sur l’utilisation de l’appareil. • Le dispositif n’est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée. 32

• Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2012/19/CEE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs pourront confier leur appareil usagé au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l’achat d’un nouvel appareil similaire. Tous les principaux fabricants d’appareils ménagers travaillent activement dans la création et la gestion de systèmes de collecte et d’enlèvement des appareils usagés.

Economies et respect de l’environnement

• Pour faire des économies d’électricité, utiliser autant que possible le four pendant les heures creuses. Les options de programmation des cuissons et plus particulièrement la «cuisson différée» (voir Programmes) et le «nettoyage automatique différé» (voir Nettoyage et entretien), permettent de s’organiser en ce sens.

• Pour les cuissons au BARBECUE et au GRATIN, nous conseillons de garder la porte du four fermée: les résultats obtenus sont meilleurs et la consommation d’énergie est moindre (environ 10% d’économie). • Garder les joints propres et en bon état pour qu’ils adhèrent bien à la porte et ne causent pas de déperdition de chaleur.

Nettoyage et entretien

Avant toute opération de nettoyage ou d’entretien coupez l’alimentation électrique de l’appareil.

Nettoyage de l’appareil

• Nettoyer l’extérieur émaillé ou inox et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utiliser des produits spéciaux. Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. Ne pas utiliser de poudres abrasives ni de produits corrosifs.

• Nettoyer l’enceinte après toute utilisation, quand le four est encore tiède. Utiliser de l’eau chaude et du détergent, rincer et essuyer avec un chiffon doux. Eviter tout produit abrasif. • Tous les accessoires peuvent être lavés normalement comme de la vaisselle courante et passent au lavevaisselle, sauf les glissières coulissantes. • Nous conseillons de ne pas vaporiser le produit de nettoyage directement sur le bandeau de commandes mais de se servir d’une éponge.

! Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression.

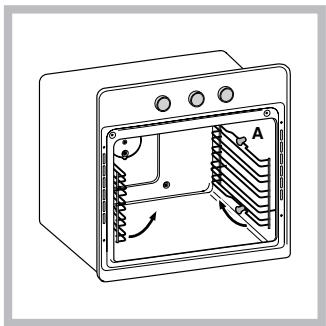

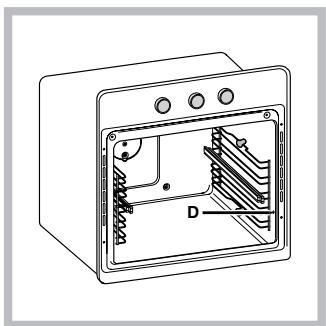

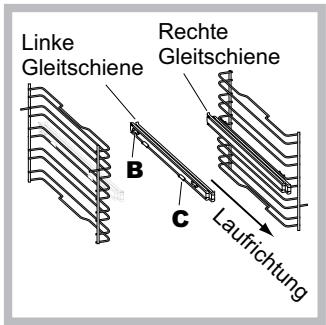

Montage du Kit glissières*

Pour monter les glissières coulissantes : 1. Retirer les deux cadres en les dégageant des entretoises A (voir figure).

Nettoyage de la porte

Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre.

Pour nettoyer plus à fond, il est possible de déposer la porte du four : 1. ouvrir la porte complètement (voir figure);

! Ne pas introduire les glissières coulissantes au niveau 5.

To replace the door, reverse this sequence.

Contrôle des joints Contrôler périodiquement l’état du joint autour de la porte du four. S’il est abîmé, s’adresser au service après-vente le plus proche de son domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu’il n’est pas réparé.

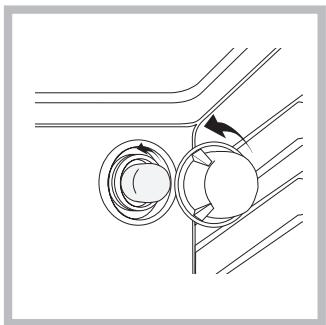

Remplacement de l’ampoule d’éclairage

Pour changer l’ampoule d’éclairage du four: 1. Dévissez le couvercle en verre du boîtier de la lampe. 2. Dévissez l’ampoule et remplacez-la par une autre de même type : puissance 25 W, culot E 14. 3. Remontez le couvercle à sa place (voir figure). ! Ne pas utiliser la lampe du four comme éclairage de la pièce

* N’existe que sur certains modèles.

• Los paneles adyacentes al horno deben ser de materiales resistentes al calor;

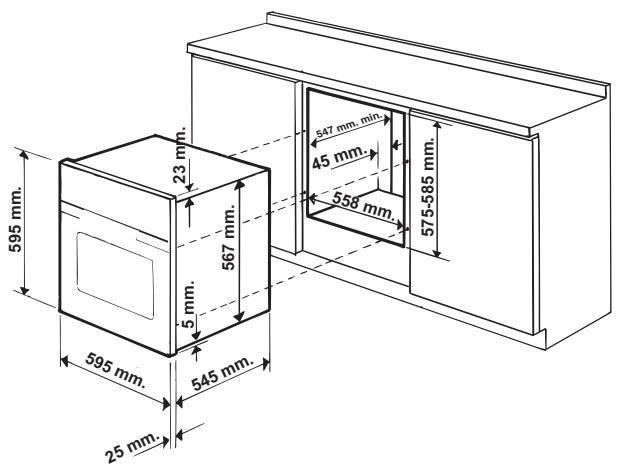

• En el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100°C; • para empotrar el horno, ya sea cuando se instala bajo encimera (ver la figura) o en columna, el mueble debe tener las siguientes dimensiones:

! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verifique que: • la toma tenga conexión a tierra y que sea conforme con la ley; • la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características; • la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características; • la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

PLACA DE CARACTERÍSTICAS Dimensiones* 1. Antes que nada es necesario cargar el timbre girando el mando TEMPORIZADOR DE FIN DE COCCIÓN un giro casi completo en sentido horario. 2. Volviendo hacia atrás en sentido antihorario, fije el tiempo deseado haciendo coincidir los minutos indicados en el mando TEMPORIZADOR DE FIN DE COCCIÓN con la referencia fija que se encuentra en el panel de control. 3. Una vez cumplido el tiempo, se emitirá una señal sonora y el horno se apagará. 4. Cuando el horno está apagado, el temporizador de fin de la cocción se puede utilizar como un normal contador de minutos. ! Para utilizar el horno con funcionamiento manual, o sea, excluyendo el temporizador de fin de cocción, es necesario girar el mando TEMPORIZADOR DE FIN DE COCCIÓN hasta el símbolo .

! En todos los programas se puede fijar una temperatura entre 3. Seleccione el programa de cocción deseado con el mando PROGRAMAS. El horno se encenderá inmediatamente y funcionará durante todo el tiempo de cocción seleccionado. 4. Una vez cumplido el tiempo, se emitirá una señal sonora. Para interrumpirla gire el mando del PROGRAMADOR en sentido antihorario hasta visualizar en la representación visual el símbolo “ ”. 5. Lleve el mando PROGRAMAS hasta la posición “0”. Bistec de ternera Salchichas Hamburguesas Bocadillos calientes de jamón y queso (o pan tostado) • Mantenga las juntas en buen estado y limpias para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Mantenimiento y cuidados

Cortar la corriente eléctrica 1. Desenrosque la tapa de vidrio del portalámpara. 2. Extraiga la bombilla y sustitúyala con una análoga: potencia de 25 W, casquillo E 14. 3. Vuelva a colocar la tapa (ver la figura). ! No utilice la lámpara del horno para iluminar ambientes

* Presente sólo en algunos modelos.

40 ! Bei den angegebenen Garzeiten handelt es sich um Richtwerte, die je nach Wunsch geändert werden können. Die Vorheizzeiten des Backofens sind voreingestellt und können demnach nicht von Hand geändert werden.

2. Plaats de klampen “C” aansluitend op de beugels “A”. Als de dikte van de zijkant van het meubel: • 16 mm is: monteer de klamp zodanig dat het nummer 16 dat erop staat naar u gericht is; • 18 mm is: monteer de klamp zodanig dat het deel zonder tekst naar u gericht is; 1 en 3 en 5 2 1 en 3 en 5 2

2 1 of 2 2 2 en 4 2 en 4 2 en 4 1 en 3

1 en 3 1 en 3 1 en 3 1 1 1 1 en 3 1 en 3 1 en 3 1 en 3

ja ja ja ja ja ja ja ja ja ja ja
